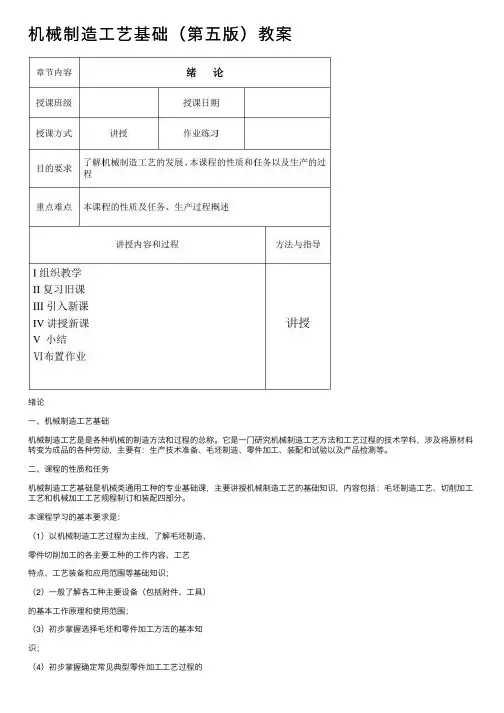

绪论
一、机械制造工艺基础
机械制造工艺是是各种机械的制造方法和过程的总称。它是一门研究机械制造工艺方法和工艺过程的技术学科,涉及将原材料转变为成品的各种劳动,主要有:生产技术准备、毛坯制造、零件加工、装配和试验以及产品检测等。
二、课程的性质和任务
机械制造工艺基础是机械类通用工种的专业基础课,主要讲授机械制造工艺的基础知识,内容包括:毛坯制造工艺、切削加工工艺和机械加工工艺规程制订和装配四部分。
本课程学习的基本要求是:
(1)以机械制造工艺过程为主线,了解毛坯制造、
零件切削加工的各主要工种的工作内容、工艺
特点、工艺装备和应用范围等基础知识;
(2)一般了解各工种主要设备(包括附件、工具)
的基本工作原理和使用范围;
(3)初步掌握选择毛坯和零件加工方法的基本知
识;
(4)初步掌握确定常见典型零件加工工艺过程的
基本知识;
(5)了解装配的基本知识和典型机械、部件的装配
方法。
三、生产过程概述
机械制造工艺过程一般是:
铸造、锻压或焊接切削加工和热处理装配和试验
金属材料毛坯零件机械
1、生产过程与工艺过程
(1)生产过程:指将原材料转变为成品的全过程。不仅包括直接作用到生产对象上去的工作,还包括生产准备工作和生产辅助工作。
(2)工艺过程:指改变生产对象的形状、尺寸及相对位置和性质等,使其成为成品或半成品的过程。包括毛坯制造、零件加工、热处理,以及产品的装配和试验等。
(3)生产过程与工艺过程的关系如下:
产品设计
工艺规程编制及材料定额的制定
生产准备过程夹、刀、量具设计制造或购置
机床设备的设计制造或购置
生产计划的制定
铸造工艺过程
焊接工艺过程
生产过程工艺过程机械加工工艺过程
热处理、表面处理工艺过程
装配、试车工艺过程
原材料购置及保管
工具的修磨和修理
生产辅助过程机床设备的维修及保管
成本核算及统计
销售与服务
2、工艺规程
(1)工艺文件与工艺规程:指导工人操作和用于生产、工艺管理等的各种技术文件称为工艺文凭。
工艺规程是规定产品或零冶叶倡条制造工艺过程和操作方法等的工艺文凭。
(2)工艺规程的重要性:在正常条件下,必须按照工艺规程组织生产,以建立和保持正常的生产秩序。工艺规程是各项生产组织和管理工作的基本依据,是全体有关生产人员必须认真贯彻和严格执行的纪律性文件。
第一章铸造

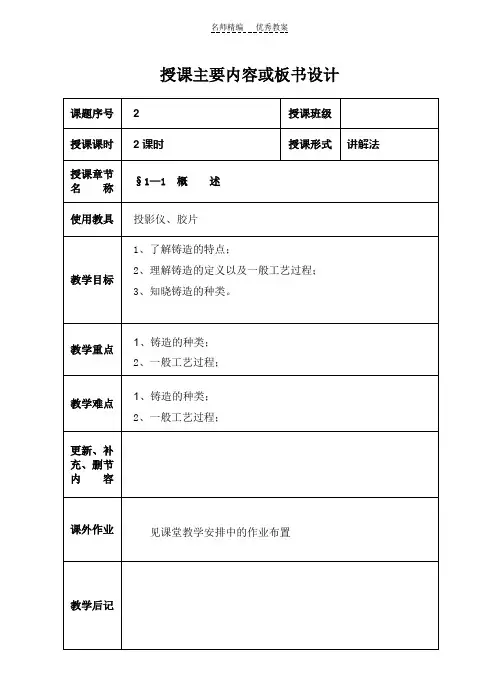

§1-1概述
1、铸造的概念:将经过熔化的液态金属浇注到与零件形状、尺寸相适应的铸型中,冷却凝固后获得毛坯或零件的一种工艺方法。(铸造)
2、铸造的方法:砂型铸造、特种铸造
3、铸造的特点:
(1)成型方便,适应性强:利用液态成形,适应各种形状、尺寸,不同材料的铸件。
(2)生产成本低,较为经济:节省金属,材料来源广泛,设备简单。
(3)铸件组织性能差:铸件晶粒粗大,力学性能差。
§1-2砂型的制作
砂型铸造是以砂为主要造型材料制备铸型的一种铸造方法。目前90%以上的铸件是用砂型铸造方法生产的。
一、砂型铸造的工艺过程
二、造型材料
制造铸型用的材料称为造型材料,砂型铸造使用主要是型砂和芯砂,它们是由砂、粘结剂和附加物组成。
型砂:按一定比例配合的造型材料,经过混制,符合造型要求的混合料称为型砂。
芯砂:按一定比例配合的造型材料,经过混制,符合造芯要求的混合料称为芯砂。
砂型在浇注和凝固过程中要承受熔融金属的冲刷、静压力和高温的作用,并要排出大量气体,型芯要承受凝固时的收缩压力,因此造型材料应具备以下性能:
1、可塑性:型砂和芯砂在外力作用下要易于成形。
2、足够的强度:型砂和芯砂在外力作用下要不易破坏。
3、耐火性:型砂和芯砂在高温下要不易软化、烧结、粘附。
4、透气性:型砂和芯砂紧实后要易于通气。
5、退让性:型砂和芯砂在冷却时其体积可以被压缩。
三、模样与芯盒
1、模样与芯盒是制造铸型和型芯的工具。
2、模样形成铸件的外形,其外形相当于铸件的外部形状;型芯形成铸件的内腔形状。芯盒是制造型芯的工具。
3、砂型铸造多用木材制造模样和芯盒。
4、特种铸造用金属模、塑料模和其它模样。
5、制造模样和芯盒时要注意以下几点:
(1)合理选择分型面:分型面是铸型组元间的接合面。选择分型面就具有最大水平投影尺寸;尽量满足浇注位置的要求;起模方便,简化造型工艺。
①分型面尽量为平面,不用或少用曲面,使造型简
化并确保铸件质量。
②分型面数量应尽可能少。
③分型面应能使整个铸件、或铸件的重要面、基准
面在铸型的同一组元(最好是下型)内,以减少错箱、飞边等缺陷。
④分型面的选择应避开活块,减少型芯或使型芯安
置方便、稳固。
三、模样与芯盒
5、制造模样和芯盒时要注意以下几点:
(2)加工余量:指为保证铸件加工面尺寸和零件精度,在铸件工艺设计时预先增加而在机械加工时切去的金属层厚度。
(3)收缩余量:指为了补偿铸件收缩,模样比铸件图样尺寸增大的数值。
(4)起模斜度:指为使模样容易从铸型中取出或型芯自芯盒中脱出,平行于起模方向在模样或芯盒上的斜度。
(5)铸造圆角:制造模样时,凡相邻两表面的交角,都应做成圆角。
(6)芯头:指模样上的突出部分,它在型内形成芯座,以放置芯头。
四、造型方法
按造型操作方法的不同,可分为:
1、手工造型:填砂、紧实、起模等主要有人工完成,操作灵活,生产率低,主要用于单件小批量生产。
主要方法有:分模造型、整模造型、刮板造型、挖砂造型、三箱造型、假箱造型、活块造型。
2、机器造型
填砂、紧实、起模等实现机械化,生产率高,投资大,主要用于批量生产。
主要方法有:振压紧实、抛砂紧实
五、造芯及合箱
1、造型芯:型芯是为获得铸件的内孔或局部外形,用芯
砂或共创材料制成的安放在型腔内部的铸型组元。
型芯的作用一是形成铸件的内腔,二是简化模型的外形,以制出铸件上的台和槽等。
型芯采用比型砂更好的造型材料。
造芯方法也有手工造芯和机器造芯两种。
2、合箱:铸型的装配工序简称合箱。
合箱前,在铸型中放好型芯、扣上上箱、放置浇口杯。合箱后,两箱要卡紧,防止错箱和抬箱。
§1-3浇注、落砂和清理
一、铸铁的熔炼及浇注
1、铸铁的熔炼设备有冲天炉和感应炉等。其原料有金属料、燃料和熔剂。
2、浇注系统:是为填充型腔和冒口而开设于铸型中的一系列通道。它包括浇口杯、直浇道、横浇道和内浇道四个部分组成。
浇注系统简称浇口,其作用是:保证熔融金属平衡、均匀、连续地充满型腔;阻止熔渣、气体和砂粒随熔融金属进入型腔;控制铸件的凝固顺序;供给铸件冷凝收缩时所需补充的金属熔液。
二、落砂和清理
1、落砂:将浇注成形后的铸件从型砂和砂箱中分离出来的工序,它分为出箱和清砂两个过程。有手工落砂和机械落砂两种方法。
出箱的温度一般不高于500度,以免铸件产生内应力或开裂。
清砂是清除型砂和芯砂的过程,有水力清砂和水爆清砂
两种方法。
2、清理:去除浇口、冒口、飞边、毛刺以及表面粘砂的工序。
去除表面粘砂的方法有滚筒清理、喷射清理和抛丸清理等方法。
3、检验:其任务是确定合格的铸件,去除有缺陷的铸件。
主要包括外观检验、内部检验、化学性能和金相检验等。
三、铸件的缺陷
(1)气孔:产生气孔的原因有造型材料中水分过多或含有大量的发气物质、砂型和型芯的透气性差,以及浇注速度过快,使型腔中的气体来不及排出等。
(2)缩孔:产生缩孔的原因是铸件在凝固过程中收缩时得不到足够熔融金属的补充,即由于补缩不良造成。
(3)砂眼:产生砂眼的原因有型砂强度不够或型砂紧实度不足,以及浇注速度太快等。
(4)粘砂:产生粘砂的原因是型砂的耐火性差或浇注温度过高。
(5)裂纹:产生裂纹的原因是由于铸件壁厚相差大,浇注系统开设不当、砂型与型芯的退让性差等。
§1-4特种铸造
一、金属型铸造
将液态金属注入用金属制成的铸型中,以获得铸件的方法。
1 、金属型的结构
金属型是指用金属材料制成的铸型。根据分型面位置的不同,金属型可分为垂直分型式、水平分型式和复合分型式等。
2、金属型的特点及应用
金属型铸造实现了“一型多铸”(几百次至几万次),节省了造型材料和工时,提高了生产率,改善了劳动条件。由于金属型本身的精度比较高,再加上其冷却快,从而使金属型铸件的精度高,力学性能好。但是金属型制造成本高,不适于小批量生产,同时,熔融金属在金属型中的流动性较差,易产生浇不到、冷隔等缺陷。金属型铸造主要适用于大批量生产形状简单的有色金属铸件和灰铸铁件,如内燃机活塞、气缸体、轴瓦、衬套等。
二、压力铸造
将熔融的金属在高压下,快速压入金属铸型的型腔中,并在压力下凝固,以得到铸件的一种铸造方法。
1、工艺过程:
2、压力铸造的特点及应用
压力铸造以金属型铸造为基础,又增加了高压下高速充型的功能,从根本上解决了金属的流动性问题。压力铸造可以直接铸出零件上的各种孔眼、螺纹、齿形等,压铸件由于是在压力下结晶,因此,铸件的组织更细腻,其力学性能比砂型铸造提高20%到40%。压铸件的精度和表面质量较高,精度可达IT12~IT10,粗糙度Ra3.2~0.8μm。可铸出形状复杂的薄壁件和镶嵌件。压力铸造生产率高,易实现自动化,压铸机每小时可压铸几百个零件。
但是,由于液态金属的充型速度快,排气困难,常常在
铸件的表皮下形成许多小孔。这些皮下小孔充满高压气体,受热时因气体膨胀而导致铸件表皮产生突起的缺陷,甚至使整个铸件变形。因此,压力铸造不能进行热处理。
此外,压力铸造不适合高熔点合金的生产,如钢、铸铁等;设备投资较大,主要适于大批量生产。目前,压力铸造主要用于有色金属薄壁小铸件的大批量生产,例如,铝、镁、锌等有色金属铸件。压铸件在仪器、仪表、汽车、兵器等领域得到了广泛应用。
三、离心铸造
将熔融的金属浇入高速旋转的铸型中,使金属液在离心力的作用下凝固成形,以得到铸件的一种铸造方法。
1、离心铸造过程
离心铸造机根据轴线位置的不同分为立式、卧式、倾斜式三种,当铸型绕垂直轴回转时,金属液因重力作用,使铸件内垂直表面成抛物线状,即壁上薄下厚。铸型转速越慢,铸件高度越大,则其壁厚差越大
2、离心铸造的特点及应用
离心铸造时,在离心力的作用下,金属液充型能力得到提高,可浇注流动性较差的铸件;在离心力的作用下,金属的结晶从外向内顺序进行,因而能获得组织致密的铸件,与砂型铸造相比,力学性能可提高10%~20%;铸造圆形空心铸件时,不用型芯;还可铸造双金属铸件,如钢套内镶铜。
离心铸件尺寸公差等级可达IT14~IT12,表面粗糙度Ra12.5~6.3μm。离心铸造导致铸件内表面粗糙不平,质量较差,尺寸也不准确。离心铸造主要用于制造铸钢、铸铁、非铁金属等材料的种类管状零件的毛坯。
四、熔模铸造
将蜡料制成模样,在上面涂以若干层耐火涂料制成型壳,然后加热型壳,使模样熔化、流出,并焙烧成有一定强度的型壳,再经浇注,去壳而得到铸件的一种铸造方法。
1、工艺过程:
(1)制造压型
(2)压制蜡模
(3)组合蜡模
(4)制造型壳
(5)脱蜡
(6)浇注、落砂和清理
2、熔模铸造的特点及应用
熔模铸造可以生产形状复杂、轮廓清晰、薄壁且无分型面、质量较高的铸件,一般的小孔凸台均可直接铸出。实现了少、无、切削加工,节省了金属材料。因此熔模铸造也被称为精密铸造。熔模铸造能铸造各种合金铸件,特别适于高熔点、难切削和用别的加工方法难以成形的合金,如耐热合金、磁钢、不锈钢等。它的生产批量也不受限制,可实现机械化流水生产。
但是,由于蜡模容易变形、型壳强度不高等原因,不易生产比较大的铸件,同时,它的工艺过程复杂,生产周期较长,生产成本较高。
熔模铸造的应用正在日益扩大,主要用于生产汽轮机、涡轮发动机的叶片或叶轮、切削刀具、运输工具以及机床上的小型零件。
§2-1概述
一、压力加工和锻造
1、概念:利用外力使金属产生塑性变形,来获得具有一定形状、尺寸和力学性能的原材料、毛坯或零件的生产方法称为金属压力加工。
2、压力加工的种类有:
轧制、拉拔、挤压、锻造、自由锻、模锻、板料冲压。
3、变形
弹性变形、塑性变形
4、锻造的特点
⑴改善金属的内部组织,提高金属的力学性能
⑵具有较高的劳动生产率
⑶能获得与零件相接近的锻件,大大节省了金属材料和减少了切削加工工时
⑷适应范围广
⑸不能锻造出形状复杂的零件
5、冲压的特点
⑴在分离或成形的过程中,板料厚度变化小,内部组织也不产生变化
⑵生产率很高,易实现机械化、自动化生产
⑶冲压制件尺寸精确,表面光洁,一般不需要再加工
⑷适应范围广
⑸冲压模具精度高,制造复杂,成本高
§2-2金属的加热和锻件的冷却
一、锻造温度
1、始锻温度:应尽可能高一些,这样可以提高金属塑性,延长锻造时间。但温度过高,超过一定限度时,金属将产生过热或过烧的缺陷,使金属塑性急剧降低,可锻性变差。
2、终锻温度:应尽可能低一些,这样可以延长锻造时间,减少加热次数。但温度过低,金属塑性降低,变形抗力增大,可锻性同样边差,金属还会产生加工硬化,甚至开裂。若温度过高,锻件会因晶粒比较粗大而降低力学性能。
3、锻造温度范围
4、加热速度
二、锻件冷却方法
冷却过程中温度与时间的关系称为冷却规范。不同的冷却方法具有不同的冷却规范。
1、空冷
2、堆冷
3、坑冷
4、灰砂冷
5、炉冷
§2-3 自由锻
一、自由锻概述
1、概念:自由锻是利用冲击力或压力使金属在上、下两个抵铁之间变形。从而获得所需形状及尺寸的锻件。
2、工艺特点:金属沿变形方向可以自由流动,不受限制。但精度不高、形状简单,主要用于单件、小批量生产。自由锻是生产大型锻件和特大型锻件唯一成型的方法。
二、加热
主要有火焰加热和电加热
三、自由锻方法
1、镦粗和局部镦粗:
镦粗是使毛坯高度见效、横截面积增大的锻造工序,适于饼块类,盘套类。
局部镦粗是指在坯料上某一部分进行的镦粗,加热是只对需要镦粗的部分加热。
2、拔长:
拔长是使毛坯横截面积减小、长度增加的锻造工序,适于轴类、杆类。拔长是用夹钳钳牢,锤击时应将坯料饶其轴线不断翻转,方法有反复90°翻转和沿螺旋线翻转两种。
3、芯棒拔长和扩孔:
芯棒拔长是在空心毛坯中加芯轴进行变形以减小空心毛
