近年新款笔记本都配置了[font=?]LED显示屏，其鲜艳的色彩，超高的亮度，以及超低的节电让人爱不释手。而几年前的老款机器随着使用的年限的增加，屏幕亮度开始降低，发黄。那么，能否让老屏重新焕发青春呢？
答案当然是肯定的，无非是更换新的灯管或者新屏嘛。
那么，能不能在最经济的条件下，把老屏改装成[font=?]LED显示屏呢？请跟着我一步一步把[font=?]CCFL背光旧屏换成[font=?]LED背光新屏吧。
不用买[font=?]LED灯条，我们用打碎的[font=?]14.1的[font=?]LED屏灯及其驱动电路更换同样尺寸的[font=?]LCD屏，原材料成本为[font=?]0 ，废物利用，呵呵。
第一步。把已经屏幕碎裂的坏屏而屏灯能够正常使用的[font=?]LED屏找出四个电压信号，分别是：[font=?]1正极（[font=?]4.5到[font=?]19v）；[font=?]2负极（地）；[font=?]3亮度开关信号（[font=?]3v左右）；[font=?]4亮度调节信号（[font=?]3~5v）。并测试其灯条能否正常点亮。
如图所示，此四点信号必须找出来，否则不能正常使用。一般LED屏后面的电路右侧部分即是屏灯驱动。按图把它剪掉即可使用。在实际操作中，我们把正极加上5V电压，然后再从5v接一个大约2K左右的电阻，然后用这个电阻的另一端触碰亮度开关信号，其实只要找出来正负极，紧挨着的两点其中就有开关信号。上网本的只要把开关信号加上即可点亮。但是个别的14.1尺寸的要把开关信号和亮度调节信号同时并联在一起才可以点亮。
为了避免在测量中或者焊接时候短路，在电路中找出另外的接入点。搞电子的不用细提，两点成短路状态的即是同一个接入点。
第二步，找出高压板上的四个电压接入点。一般在高压板背面有标识。即时没有其实也能找出来，这个不用细说了。
第三步，把坏屏上的LED灯管取出来取下。
因为此次试验的灯条U槽已经变形，所以只把灯条取出。如果带U槽效果会更好
第四步，取出要改装的LCD灯管。因为灯管的U 型槽太窄，不能放进LED灯条，所以我们废弃不用。
然后把LED灯条直接放进要改装的显示器原灯管下面的屏框上，记得用双面胶固定，免得使用中灯条移动。
把原来的屏灯后面的技术条按照原样固定，并找来带胶银色锡箔纸包好，免得漏光。
第五步，将LED驱动电路在屏后面适当位置用双面胶固定，注意要和屏背壳（A壳）的海绵垫错开位置，免费把屏压坏。
然后把四个信号点用漆包线对应连接好。并做好绝缘。
此驱动电路特别超薄，和本身的屏幕驱动电路一样，不用担心把屏幕压变形。
第六步，把屏排线接好，试机，可以正常使用然后装机。
从效果上可以看出，屏灯关闭或者亮度调节都一切正常。亮度还好。
唯一的缺陷是没有屏灯的U槽，以及灯条的不匹配，造成底部任务栏处可以看出颗粒状的光柱。希望下一次找到适合的灯条时候可以改进。
试用心得：
亮度和LCD新屏一样，在4格上就和原来的老化的亮度相近
颜色比原来的要艳丽一些
省电效果明显，连适配器都不像原来那么热了，具体的没有原来的数据参照。
注意事项：
1改装前一定要测试灯条能否点亮
2装机前要测试屏灯开关、亮度调整
最重要的一点，还在保修期的不要乱改，免得失去保修资格。否则，后果自负哦。
在这里的制作很粗糙，不过是抛砖引玉而已，希望大家有更好的方法改进效果
LED液晶电视中的背光灯采用的是发光二极管，这与LCD液晶电视背光灯采用冷阴极荧光灯完全不一样。同时，两种不同的液晶电视背光灯与背光灯驱动电路的连接也完全不一样。LED背光灯通常是将其若干只单个二极管串联形成灯条后接于背光灯驱动电路的输出电压接口上，而且灯条的数量较少；而LCD液晶电视中的背光灯通常采用将其中若干只灯管并联或全部并联后接在背光灯驱动电路的信号输出接口上。通常来讲，LED液晶电视中的发光二极管开路或个别二极管击穿短路，不会导致电视机中所有背光灯驱动电路
不工作，只能导致与故障对应的那一组背光灯驱动电路不工作，使电视机屏幕局部出现光栅不正常现象。LCD液晶电视只要其中一只背光灯开路或与驱动电路输出接口接触不良，均会造成背光灯驱动电路过流、过压保护电路启动，使电视机出现无光栅、有伴音故障。
买驱动板之前首先要弄清楚屏的型号，根据屏的类型来配驱动板。配板时将屏号告诉卖家，才能配上能够使用的驱动板和烧录正确的程序。拆下来的液晶屏是没有高压板的，原机的高压板一般安装在屏背板上，屏角有一根带插头的线插在一块小条板上的那个就是。高压板的作用是点亮屏背光灯。这种屏改装的电视一般都使用单独的适配器。改装成液晶电视后电源就不能再使用笔记本电脑使用的电源适配器了，而是使用液晶显示器使用的那一种。笔记本电脑使用的电源适配器一般为18v2A左右。液晶电视或显示器使用的是12V功率选4A的。
我改过20寸的.不是这样改法.用上下各一条led高亮[亮白色的图更鲜艳]代替彪]原灯.用led启动扳代替原高压扳.灯条用双面胶贴在原灯架上..led灯正对导光板端面.两条的亮度都超亮.使用时还调低亮度.还在已用了近一
年了.花费了,灯条10元*2+灯板15元+邮费15元=50元,改后亮度比原来高很多.图象更清晰.鲜艳.夏天开机8时以上手摸背面只有微热.教训是改装时未注意.手指上的汗迹留在导光扳右下角边上.使用时纯白图时右下角稍暗一点..不注意还看不出来.所以没再重新处理了.我是在高压扳出故障时改的.所以特实惠.以后我的大液晶在出现高压扳故障或灯管坏.变暗再改了.
液晶电视基本原理与维修实例 液晶电视基本原理与维修实例 液晶显示(Liquid Crystal Display)简称LCD。 LCD是个大家族,TFT(薄膜晶体管)LCD类型仅仅是其中的一种,它是在两片玻璃板之间封入液晶,在下玻璃板上配制上扫描线与寻址线(即行、列线)将其组成一个矩阵,在其交点上再制作TFT有源器件和像素电极。如果是彩色显示,还要在微细加工方式制作上与下面矩阵像素对应的R(红)、G(绿)、B(蓝)三种颜色的滤色膜,最后将其上与下玻璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。因为液晶本身不发光,必须要靠调制外界光才能达到显示目的,所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF,这是一种依靠冷阴极气体放电,激发荧光粉而发光的光源。掺有少量水银的稀薄气体在高电压下会产生电离,被电离的气体的二次电子发射轰击水银蒸汽,使水银蒸气激发,发射出紫外线,紫外线激发涂布于管壁的荧光粉层,使其发光。发光的CCF灯管通过特殊的导光板和匀光板,使其与液晶片大小一致,紧贴于液晶显示面板,用作背景光,从而达到显示图像的目的。通过调节背光灯亮度或者调节液晶片中的薄膜晶体管的导光度从而达到调节图像亮度、对比度的目的。液晶电视主要由显示屏、信号处理电路、背光灯电路构成。其显示屏是一个模块,信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。背光灯电路是一个逆变电路,用于点亮显示屏内灯管的作用。 维修实例: 1、白光栅,有伴音(15AAB/8TT1机芯) 维修:通电开机,发现屏幕为白屏,但有伴音,分析此故障为液晶屏没有工作所致造成,查显示屏的+5V供电及行、场信号,发现没有+5V供电,查线路为主板 L21,+5V供电电感开路更换后OK!
液晶电视电源板常见的故障判断和检修方法 液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分析一下电源板的故障原因和排除技巧，解开液晶电源并不“神秘”的面纱。 下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。 1:待机电路。 接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU 电路供电。另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。 故障现象1：无＋5V电压输出。 分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。 故障现象2:＋5V电压在3V左右波动。
LED液晶电视结构原理分析 毋庸置疑，时下液晶面板与液晶电视技术已经达到炉火纯青的境界，并已经成为大屏幕平板电视市场最为抢眼的家庭消费产品。因此，在近两年中，几乎所有更新客厅电视的选购目光都集中到液晶电视。或许，液晶电视的好戏仅仅才是开始，因为更牛的LED电视已经闪亮登场了。在未来二三年内，LED电视将会像液晶电视一样普及使用。 液晶结构 值得注意的是，我们现在所说的LED电视，其实还是液晶电视。真正意义上的LED电视屏幕应该是LED面板，但是现在LED面板生产技术还不够成熟。现在我们所认识的LED 电视，屏幕依然是液晶面板，只不过是由LED背光模组替代了传统背光源而已。虽然这仅仅是背光源的变换，但是得益于LED光源的优秀特性，却能大幅度提升液晶电视的色域值，使液晶电视在较低的功耗下实现更高的亮度和色彩饱和度，以及动画表现力。
发光二极管的结构 发光二极管的结构主要由PN结芯片、电极和光学系统组成。LED的心脏是一个半导体的晶片。它由两部分组成，一部分是P型半导体，在它里面空穴占主导地位；另一部分是N 型半导体，在这边主要是电子。整个晶片被环氧树脂封装起来。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量。而光的波长也就是光的颜色，是由形成P-N结的材料决定的。 因为不同材料的LED会发出不同色彩的光线，并且在各种色彩上都包含足够的能量，所以组合不同的LED可以形成独特的光源，可以用做照明、广告灯饰、大幅面显示屏，同时也是液晶电视和液晶电视以及投影机等视频终端的一种理想背光源。 早期的红色LED每瓦大约能提供0.1流明(lumens)的输出光通量，比一般的60至100瓦白炽灯的15流明要低上100倍。全球第一款商用化发光二极管(LED)是在1965年用锗材料作成的，其单价为45美元。随后不久Monsanto和惠普公司也推出了用GaAsP材料制作的商用化LED。1968年，LED的研发取得了突破性进展，利用氮掺杂工艺使GaAsP器件的效率达到了1流明/瓦，并且能够发出红光、橙光和黄色光。 在20世纪70年代其间，LED研究开始主攻数字与文字显示，如液晶、等离子体和真空荧光管显示器。20世纪80年代，AlGaAs开发出新的LED，它能以每瓦10流明的发光效率发出红光。1991年至2001年期间，LED技术重大突破，这些LED能够发出绿光、蓝光或紫罗兰等颜色，光通量提高了近20倍，使显示屏能够显示真彩、全运动的视频图像。
液晶电视机的工作原理和维修方法（一） 2010-02-21 17:29:31| 分类：默认分类| 标签：|字号大中小订阅 现在几乎所有的商场都见不到老式的显像管彩电了，液晶彩电虽然缺点明显，但因体积小重量轻，对比度和清晰度高成为了市场的主流，对于我们的老家电维修工来说，不学液晶彩电的维修技术是不行了，这是我积极推出液晶彩电维修知识的主要原因。希望能对大家有所帮助，并减少不必要的弯路。 液晶显示(LiquidCrystalDisplay)简称LCD。 LCD是个大家族，TFT(薄膜晶体管)LCD类型仅仅是其中的一种，它是在两片玻璃板之间封入液晶，在下玻璃板上配制上扫描线与寻址线(即行、列线)将其组成一个矩阵，在其交点上再制作TFT有源器件和像素电极。如果是彩色显示，还要在微细加工方式制作上与下面矩阵像素对应的R(红)、G(绿)、 B(蓝)三种颜色的滤色膜，最后将其上与下玻璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。 因为液晶本身不发光，必须要靠调制外界光才能达到显示目的，所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF，这是一种依靠冷阴极气体放电，激发荧光粉而发光的光源。掺有少量水银的稀薄气体在高电压下会产生电离，被电离的气体的二次电子发射轰击水银蒸汽，使水银蒸气激发，发射出紫外线，紫外线激发涂布于管壁的荧光粉层，使其发光。发光的CCF灯管通过特殊的导光板和匀光板，使其与液晶片大小一致，紧贴于液晶显示面板，用作背景光，从而达到显示图像的目的。通过调节背光灯亮度或者调节液晶片中的薄膜晶体管的导光度从而达到调节图像亮度、对比度的目的。 液晶电视主要由显示屏、信号处理电路、背光灯电路构成。其显示屏是一个模块，信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。背光灯电路是一个逆变电路，用于点亮显示屏内灯管的作用。 维修实例： 1、白光栅，有伴音(15AAB/8TT1机芯) 维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造成，查显示屏的+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电电感开路更换后OK! 2、无光栅，有伴音(20AAA/8TT1机芯) 维修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机后通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电压。1脚供电12V正常，但5脚在时ON应该为+5V高电平，此时却始终为0V。顺线路查控制电路，J6的第5脚通过R52/1K贴片电阻接 CPU-KS88C4504的第22脚，用表测CPU第22脚为+5V电压，R52/1K电阻一端有+5V，另一端为0V，断电后测该电阻已经开路了，更换后一切正常。 3、死机：(15AAB/8TT1机芯) 维修：插上电源指示灯不亮，测主板已有+5V电压输出，查CPU电路，测CPU-KS88C4504的第12脚、第5脚、第53脚供电均正常，测CPU晶振Y2-10M也已经起振，后测复位脚第19脚电压，正常应该为高电平，而此时为0V，查复位电路及其外围，复位电路是
一、接插件 Connector CN1交流电输入 AC Input 管脚 PIN 信号 Signal 描述 Description L AC AC输入（L） N AC AC输入（N） Connector type：3.96mm CN601 直流输出 DC OUTPUT 管脚 PIN信号 SIGNAL描述 DESCRIPTION 1 GND GND 2 GND GND 3 +5V+5V OUTPUT 4 +5V+5V OUTPUT 5 PSON ON/OFF CONTROL(ON=HIGH) 6 +5VSB+5VSTB OUTPUT 7 +5V+5V OUTPUT 8 +5V+5V OUTPUT 9 GND GND 10 GND GND 11 GND GND 12 +12V+12V OUTPUT 13 +12V+12V OUTPUT Connector type: 2.5mm CN603 直流输出 DC Output 管脚 PIN 标记 Mark 描述 Description 1 +24V +24V OUTPUT 2 +24V +24V OUTPUT 3 +24V +24V OUTPUT 4 +24V +24V OUTPUT 5 GND GND 6 GND GND 7 GND GND 8 GND GND Connector type: 2.5mm CN602 直流输出 DC Output 管脚 PIN信号 SIGNAL描述 DESCRIPTION 1 +12V+12V OUTPUT 2 +12V+12V OUTPUT 3 ON/OFF Back light on/offcontrol,ON=High 4 DIM Back light DIMMING control 5 GND GND 6 GND GND Connector type: 2.0mm
液晶电视机原理与维 修技术
人档案 |好友 查看文章 平板电视维修技术大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析 （二） 2010-03-29 10:05 海信TLM32XX系列大屏幕液晶电视背光灯电路原理及分析 海信32寸液晶电视主要采用韩国三星屏和LG屏，以下把三星屏背光驱动电路进行介绍； 在本文的第一部分，介绍了背光灯管及驱动电路，并对驱动电路的要求进行了较详细的叙述，下面 背光灯高压驱动电路在液晶电视机中，是一个单独工作的受控于CPU的电路组件，其主要作用是点管的数量、点亮电压、启动特性均不相同，背光灯高压驱动电路其输出特性必须适配于所驱动的液电路组件是不能互换的。 背光灯高压驱动电路组件部分主要由；振荡器、调制器、功率输出电路及保护检测电路组成，在三采用一块ROHM（罗姆）公司的单片集成电路BD9884FV来完成（图1虚线框内），功率输出采用N 器、谐振电容及背光灯管（CCFL）完成（并有输出电压、输出电流取样电路），以上这几部份安装 图1 一、信号流程及工作原理； 图1中 CPU部分送来的控制信号控制振荡器开始工作，产生频率约100KHz的振荡信号，送入调制出电路，输出高压并点亮背光灯管。
PWM调制信号改变输出高压脉冲的宽度达到改变亮度的目的，背光灯管点亮后 L2、C及CCFL的组 串联在背光灯管上的取样电阻R上的压降作为背光灯管的工作状态取样电压输送到保护检测电路（光灯管工作电流出现异常，保护检测电路控制调制器停止输出。 由于三星32寸屏是采用16只背光灯管，又由于背光灯管不能并联和串联应用，所以必须每个背光高压驱动组件图片，图2B是主要元件标注。 图2A
液晶显示器高压板电路基本工作原理2010-06-11 10:21
高压板电路是一种DC/AC(直流/交流)变换器，它的工作过程就是开关电源工作的逆变过程。开关电源是将市电电网的交流电压转变为稳定的12V直流电压，而高压板电路正好相反，将开关电源输出的12V直流电压转变为高频(40～80kHz)的高压(600～800V)交流电。 电路主要由驱动电路(振荡电路、调制电路)、直流变换电路、Royer结构的驱动电路、保护检测电路、谐振电容、输出电流取样、CCFL等组成。在实际的高压板中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制IC。 驱动电路采用Royer结构形式。Royer结构的驱动电路也称为自激式推挽多谐振荡器，主要由功率输出管及升压变压器等组成， 、 组成一个具有亮度调整和保护功能的高压板电路。 图中的ON/OFF为振荡器启动/停止控制信号输入端，该控制信号来自驱动板(主板)微控制器(MCU)。当液晶显示器由待机状态转为正常工作状态后，MCU向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40～80kHz的振荡信号送入调制器，在调制器内部与PWM激励脉冲信号，送往直流变换电路，使直流变 Royer L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压器升压耦合，输出高频交流高压，点亮背光灯管。 为了保护灯管，需要设置过电流和过电压保护电路。过电流保护检测信号从串联在背光灯管上的取样电阻R上取得，输送到驱动控制IC IC。当输出电压及背光灯管工作电流出现异常时，驱动控制IC控制调制器停止输出，从而起到保护的作用。 调节亮度时，亮度控制信号加到驱动控制IC，通过改变驱动控制IC输出的PWM脉冲的占空比，进而改变直流变换器输出的直流电压大小，也就改变了加在驱动输出管上的电压大小，即改变了自激振荡的振荡幅度，从而使升压变压器输出的信号幅度、CCFL两端的电压幅度发生变化，达到调节亮度的目的。 该电路只能驱动一只背光灯管。由于背光灯管不能并联或串联应用，所以，若需要驱动多只背光灯管，必须由相应的多个升压变压器输出电路及相适配的激励电路来驱动。
人档案 |好友 查看文章 平板电视维修技术大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（二） 2010-03-29 10:05 海信TLM32XX系列大屏幕液晶电视背光灯电路原理及分析 海信32寸液晶电视主要采用韩国三星屏和LG屏，以下把三星屏背光驱动电路进行介绍； 在本文的第一部分，介绍了背光灯管及驱动电路，并对驱动电路的要求进行了较详细的叙述，下面以韩国三星屏为例，对电路的组成形式、工作原理、控制方式进行介绍。 背光灯高压驱动电路在液晶电视机中，是一个单独工作的受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管并受CPU控制对其能进行启动、停止（on/off）及亮度控制。由于液晶屏的尺寸、灯管的数量、点亮电压、启动特性均不相同，背光灯高压驱动电路其输出特性必须适配于所驱动的液晶屏，所以背光灯高压驱动电路组件是随屏配套提供，在同一尺寸的液晶屏其型号不同，其背光灯高压驱动电路组件是不能互换的。 背光灯高压驱动电路组件部分主要由；振荡器、调制器、功率输出电路及保护检测电路组成，在三星32寸液晶屏中，背光灯高压驱动电路中除功率输出部分和检测保护部分外，振荡器、调制器及控制部分采用一块ROHM（罗姆）公司的单片集成电路BD9884FV来完成（图1虚线框内），功率输出采用N沟道和P沟道组合的MOSFET功率模块SP8M3来完成,保护检测由集成电路10393完成，输出电路有高压变压器、谐振电容及背光灯管（CCFL）完成（并有输出电压、输出电流取样电路），以上这几部份安装在一块电路板上，基本电路框图及工作过程如图1所示。 图1 一、信号流程及工作原理；
图1中 CPU部分送来的控制信号控制振荡器开始工作，产生频率约100KHz的振荡信号，送入调制器内部和CPU部分送来的PWM亮度控制信号进行调制，调制后输出断续的100KHz激励振荡信号送入功率输出电路，输出高压并点亮背光灯管。PWM调制信号改变输出高压脉冲的宽度达到改变亮度的目的，背光灯管点亮后 L2、C及CCFL的组合又使高压波形正弦形变化（低Q值串联谐振），电容C的容抗及L2的感抗又起到背光灯管的限流作用。 串联在背光灯管上的取样电阻R上的压降作为背光灯管的工作状态取样电压输送到保护检测电路（由10393组成），高压变压器L3的输出，作为输出电压取样信号也输送到保护检测电路，当输出电压及背光灯管工作电流出现异常，保护检测电路控制调制器停止输出。 由于三星32寸屏是采用16只背光灯管，又由于背光灯管不能并联和串联应用，所以必须每个背光灯管配用一个高压变压器，此16个高压变压器要有相适配的激励电路来驱动。图2A是三星32寸屏背光灯高压驱动组件图片，图2B是主要元件标注。 图2A
我将采用倒叙的方法给大家讲解液晶电视的结构和原理，先讲 屏的结构时候我们知道屏里是液晶分子，要扭动液晶分子出现 图像必须要用TFT 薄膜晶体屏管，要驱动屏管，就要逻辑板送 来的行列信号，所以它类似于 CRT 的视放板。分子扭曲成型后 要发出图像就要用到高压板。逻辑板需要的LVDS 信号要来自于 大板就是中放版，全部的能源我们当然知道要电源板来提供。 所以我这样讲述大家非常容易理解和容易接受，去繁留简，去 的是繁琐的我们不必要了解的，留下的是精华。好了请看 ； 第一讲 液晶电视的概述 液晶最早由奥地利植物学家赖尼茨尔”于—年发现。液晶屏由两片偏 光板、两片玻璃板中间加上液晶，另外再加上背光源组成，只要加电就可以让 液晶改变光的方向。液晶显示器内包括一片制有很多薄膜晶体管 (TFT 的玻璃, 一片有红、绿、蓝三种颜色的彩色滤色片及背光源利用背光源，也就是荧光管 投射出光线，这些光线先经过一个偏光板，然后再经过液晶，这时液晶分子的 排列方式将会改变穿透液晶的光线角度；接下来这些光线还必须经过前方的彩 色滤色片与另一块偏光板。由上可知液晶屏的图像是扭曲液晶分子配合背光而 显示图像。 目前的背光源有四种：CCFL 冷阴极荧光灯，无需加热即可发射电子，需要 1500V 将内部气体电离发光，正常工作只需 500V 电压。非真正白光，发光频率 低，动态画面不理想。一致性不好故而单灯单供电。 EEFL 两端以金属粉作为外电极，发光效率高，一致性好可并联驱动只要用 于 LG,AUDENG 屏。 LFDLED(Light Emitting Diode 发光二极管，在20世纪60年代诞生后就被认定 是荧光灯管、灯泡等照明设备的终结者。LED 灯又称发光二极管，比起其它光源, 单个LED 灯的功耗是最小的。其次，在发光寿命方面， LED 背光技术则超越了 CCFL 是技术的提升。LED 背光就成功实现了光源的平面化。平面化的光源不仅 有优异的亮 度均匀性，还不需要复杂的光路设计，这样一来 LCD 的厚度就能做 到更薄，同时还拥有更高的可靠性和稳定性。 a 号
主要内容 ?一、原理框图 ?二、标准化电路(器件) (LDO、DC/DC 、9435、330、4052、BAV99、IP4223、BAT54) ?三、标准化电路（预中放、声表切换、视频输出、mute、双排耳机mute、reset）?四、简单信号波形 ?五、配屏
1.1、液晶电视原理框图 LCD 屏是液晶电视的核心部件；主板包括模拟信号和数字信号处理，是液晶电视信号处理的核心 LCD 屏 主板 电源模块 12V,5VStb,24V 24V+背光控制 逆变器 L V D S 接口 按键,遥控接收
1.2、液晶电视信号流程图 LVDS 主IC(Scaler) MCU Deinterlace Y P B P R 1 V G A H D M I ADC Decoder A V S -V i d e o AV-out 预中放声表 伴音处 理IC 功放 喇叭高频头I F 视频(CVBS) AUDIO 中放IC 视频开关PIV330 Y P B P R 2 Y P B P R 音频开关74HC4052 AV-AUDIO S 端子-AUDIO VGA-AUDIO YPBPR1声音YPBPR2声音 EEPROM FLASH 屏电源 24V,5VStb,12V DC －DC VCC_IN1 VCC-OUT1LDO VCC_IN2 VCC-OUT2 DDR
1.2、液晶电视电源分配图举例 (900mA)(30mA) 5.0V AOZ1017(2.2A) (200mA) (60mA) (30mA) (100mA) 24V 12V (1.2A) (800mA) GND 220V GND POWER 5V_SB PWR ON/OFF SVP-QX AOZ1017 3% REG 3.3V (1.6A) (750mA) AMS11175.0V +1.8V FLASH MSP4440G +1.0V +12V DDR2X4 AOZ1010 TUNER 1.8V 3% REG AOZ1017 1.0V CORE (300mA)(240mA) 3% REG 9435 (360mA) 2.5V BA25AMS11173.3V HDMI (1A) (200mA) (200mA) PWR ON/OFF PWR ON_1.0V (100mA)(80mA) 3.3V MCU AMS1117+5Vstb +3.3Vstb BKL Bright IR,LED BKL ON/OFF TFA9810T 12V ON_PANEL PANEL LVDSX4 24V GND DT 主板电源分配图 USB (500mA)
液晶电视原理框图 1．液晶电视原理简介 液晶电视是在CRT电视和液晶显示器的基础上发展起来的，因此它的内部电路是cRT彩电和液晶显示器的内部电路的综合体。其中的前端视频、伴音信号处理电路原理与中小屏幕彩电基本相同，但是对电路元器件质量和体积要求更高，例如许多液晶电视采用的一体化高频调谐器，包含调谐和中放等电路，数百个元器件封闭在一个小体积的金属屏蔽盒内，对元器件的热稳定性要求很高。为了提高电路的稳定性，方便维修，目前许多液晶电视已采用分立元件电路。其中的后端数字信号处理、电极驱动、背光灯电压逆变等电路与液晶显示器电路基本相同。Lc-TV的内部电路框图如图l所示。 图（1） 从图1可见液晶电视内部电路包括高频信号接收电路；视频、伴音信号准分离电路；伴音信号解调解码电路；伴音功放电路：视频信号数字变换电路：电极驱动信号放大电路；背光灯自举升压电路，以及常规CRT彩电具备的CPU 系统控制；遥控.接收；AV、VGA输入接口等电路。
2．TFT液晶显示原理简介 液晶电视与CRT彩电，其最大的不同点在于图像显示 原理不同，因此本文主要介绍目前广泛采用的TFT液晶显示屏的原理。液晶板是由按横竖规则排列的几十万甚至上百万个像素单元构成的，它的基本材料是液晶材料，这种材料在电压的控制下可以改变其透光特性。当有光源从背面照射时，通过对每个像素单元上电压的控制就形成明暗不同的图像。如果在像素单元上有规律地将R、G、B滤色片覆盖于上， 就可以显现出彩色图像。为了实现对每个像素单元的控制，需要将像素电极和控制晶体管制作在液晶显示板上，其结构如图2所示，其等效电路如图3所示。 从图3可见每个像素单元是由开关晶体管，充电电容和液晶单元构成，将这些像素液晶单元有规律地排列起来，其开关晶体管受驱动电路信号控制，由开关晶体管的通断来控制液晶像素的光通性。当液晶板背面有光源照射时，液晶板将按脉冲电信号的变化规律来还原彩色图像信号。数字式液晶显
第5章液晶显示器开关电源电路检修 实训 5.1开关电源电路的组成及工作原理 液晶显示器电源电路的功能主要是将220V市电转换成液晶显示器工作需要的各种稳定的直流电，为液晶显示器中的各种控制电路、逻辑电路、控制面板等提供工作电压，其工作的稳定性直接影响液晶显示器能否正常工作。 5.1.1液晶显示器开关电源电路的结构 液晶显示器开关电源电路主要产生+5V、+12V 的工作电压。其中，+5V 电压主要为主板逻辑电路、操作面板指示灯等提供工作电压；+12V 电压主要为高压板、驱动板等提供工作电压。 开关电源电路主要由滤波电路、桥式整流滤波电路、主开关电路、开关变压器、整流滤波电路、保护电路、软启动电路、PWM 控制器等组成。如图5-1所示为液晶显示器开关电源电路板。 220V交流电输入 交流滤波电路
图5-1 液晶显示器电源电路板 其中，交流滤波电路的作用是消除市电中的高频干扰（线性滤波电路一般由电阻、电容和电感组成）；桥式整流滤波电路的作用是将220V 交流电变成310V 左右的直流电；开关电路的作用是将310V 左右的直流电通过开关管和开关变压器后，变成不同幅度的脉冲电压；整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成负载需要的基本电压5V 和12V ；过压保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或开关电源损坏；PWM 控制器的作用是控制开关管的切换，根据保护电路的反馈电压控制电路。图5-2 液晶显示器电源电路方框图。 220V 交流 直流 直流 图5-2 液晶显示器电源电路方框图 5.1.2液晶显示器开关电源电路工作原理 液晶显示器的开关电源电路一般采用开关电路方式，此开关电源电路将交流220V 输入电压经过整流滤波电路变成直流电压，再由开关管斩波和高频变压器降压，得到高频矩形波电压，最后经整流滤波后输出液晶显示器各个模块所需要的直流电压。如图5-3所示。
LCD与单片机的连接电路图和LCD显示程序/LCD测试程序 3.2.5 LCD显示电路 液晶显示器简称LCD显示器，它是利用液晶经过处理后能改变光线的传输方向的特性来显示信息的。要使用点阵型LCD显示器，必须有相应的LCD控制器、驱动器来对LCD显示器进行扫描、驱动，以及一定空间的ROM和RAM来存储写入的命令和显示字符的点阵。现在往往将LCD控制器、驱动器、RAM、ROM和LCD显示器连接在一起，称为液晶显示模块。 液晶显示模块是一种常见的人机界面，在单片机系统中的应用极其广泛。液晶显示模块既可以显示字符，又可以显示简单的图形。本系统采用的是1602的LCD接口。1602是一种点阵字符型液晶显示模块，可以显示两行共32个字符。根据LCD型号的不同，所需要的背光电阻大小会不同，可自行调节。 本系统采用的LCD为RT-1602C，其主要引脚的功能如下： RS：数据/命令选择端，高电平时选择数据寄存器，低电平时选择指令寄存器。 RW：读/写选择端，高电平时进行读操作，低电平时进行写操作。当RS和RW共同为低电平时，可以写入指令或者显示地址；当RS为低电平、RW为高电平时，可以读忙信号；当RS 为高电平、RW为低电平时，可以写入数据。 E：使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。 图3-9 LCD显示电路 LCD测试程序 #include <> /********IO引脚定义***********************************************************/ sbit LCD_RS=P2^7;//定义引脚 sbit LCD_RW=P2^6; sbit LCD_E=P2^5; /********宏定义***********************************************************/ #define LCD_Data P0 #define Busy 0x80 //用于检测LCD状态字中的Busy标识 /********数据定义*************************************************************/ unsigned char code uctech[] = {"Happy every day"}; unsigned char code net[] = {""};
创维液晶电视电源部分原理及维修 第一章：创维液晶电源简介： 1、序： 随着平板电视的大量上市，液晶电视在平板彩电中占有重要角色，创维公司以前的液晶电视电源基本以外购为主，为加强产品的竞争力，降低成本，现公司自2006年开始，将以自产电源为主，作为创维用户服务部一线工程师，也应该积极的去学习此电源的工作原理及维修方法，以适应公司发展的需要。 其实液晶电源的工作原理并不比CRT彩电开关电源的原理复杂，只是它的排版布线更紧密，且大量采用贴片元件，所以给我们的感觉是比较陌生。只要了解了它的工作原理，其维修方法基本与CRT彩电相同。 2、液晶电源要求： 大屏幕液晶电视电源的要求、技术难点，从可靠性、保护功能、成本等方面综合考虑，开发面向液晶电视的新型开关电源技术。突出的体现了高可靠性、高安全性、保护功能齐全、电路简洁、性价比较高的适合大屏幕液晶电视的开关电源技术。 LCD电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。 根据市场和液晶电视机发展的要求，对此液晶电源技术要求为： 2．1 高安全性：虽着消费者权益得到越来越广泛的关注，必须确保消费者的个人使用安全性。否则一旦出现安全事故，尤其是在国际市场上，将面临巨额罚款，企业的生存权、信誉将受到严重打击。 2．2 高可靠性：随着新型显示材料的出现和电视机功能越来越复杂以及液晶电视的发展，如何解决高可靠性问题成为日益严重的课题，是必须考虑的问题。 3．3 保护齐全：只有保护功能设计齐全，才有可能在错误动作发生时，使电源得到有效得保护，避免引起更大故障或事故，同时保护部分误动作恢复后，要求电源可以恢复工作。 3．4 电路简洁：电视机是一种民用产品，对于维护人员，简单的电路便于维护，电路尽可能简洁是必要的，尤其是减少分立件的数量，可以有效的减少设计误差，提高可靠性。减少故障点。 3．5 性价比高：电视行业作为一个成熟的产业，成本竞争成为这个行业的特点。因此，在保证高性能的基础上，如何降低设计成本也是必须考虑的问题，性价比的高低，直接决定了该电源是否能得到大规模的推广使用。
TCL液晶电视常用电源板及故障分析 TCL液晶电视机以其外观漂亮、质量稳定、图像清晰、售后服务完善等诸多原因，在国内市场占有量很大。电源在电视机中又是比较容易损坏的部分，熟悉并掌握对其维修、代换方法就比较重要。TCL液晶电视机采用的电源板主要的有以下几种： 型号：JSK3220-007A/C/D， 适用机型：LCD26B66/L/P，LCD32B66/L/P，LCD32A71/P等 输出电压：+9V，+12V，+24V 型号：PWL3711C/3726， 适用机型：LCD26B66/L/P，LCD32B66/L/P，LCD32A71/P等 输出电压： +12V，+24V 型号：ON37A， 适用机型：L26/32E64，LCD32/37K73等 输出电压：+5V，+12V，+24V 型号：PWL37C， 适用机型：LCD26/32/37M61，LCD27/32/37/40K73，L32/40/42E9，L32/37/40/42E77等 输出电压：+5V，+12V，+24V 型号：JSK4330-007/007A 适用机型：LCD40/42K73，LCD40/42B66-P，LCD40/42A71-P等 输出电压：+5V，+12V，，+18V，+24V 型号：JSK4338-007 适用机型：LCD40/42K73B等 输出电压：+5V，+12V，，+18V，+24V 型号：PWL4202C 适用机型：LCD40/42/46E77/F，L40/4246E64，LCD40/42/47K73等 输出电压：+5V，+12V，，+18V，+24V 型号：PWL42C 适用机型：LCD42/46E77，LCD42M61F，L42M61R等 输出电压：+5V，+12V，，+18V，+24V 电源板的维修方法 以PWL37C电源板为例， PWL37C电源板又分为: PWL37C01，PWL37C02，PWL37C03，它们的电路原理是一样的，主要区别只是电源输出插座不同，其中PWL37C01的电源输出插座为一种大插座，PWL37C02，PWL37C03的电源输出插座为小插座。 把电源分成五个部分来分析与检修： 第一部分：待机电源部分；
液晶电视维修去除保护电路大全
液晶电视维修去除保护电路大全 TL4941和16 对地短路 TL5001 5 对地短路 TL1451 15 对地短路 TL5451 15 对地短路 TA9687CN 1脚吸空 Ta9687gn 12脚对地 MB3775 15 对地短路 INL837GN 14脚对地 IT3713 15脚空 AZ7500BM-E1第4脚接地 AT1741 15 对地短路 AT1380 2 对地短路 KA75001和16 对地短路 FA362915和16 将外接电容短路 FA3630 7和10对地短路 FAN7318 1脚对地 FAN7311 1脚接地 MP1008ES 4 对地短路 MP1009ES 5脚对地 MP1038EY6脚对地..取消保护,灯管老化造成保护,
MP1038EY 用导线11脚连接2脚 MP1048EY 1、5接地 mps1012 5脚接地 ozl68gn 8去保护 OZ960gn 4、7脚短接或2脚对地 OZ960 OZ962 2对地短路 OZ965 4对地短路 OZ9RR 8对地短路 OZ9933gn 12脚接地 OZ9937 14接地 OZ9938去掉保护电路方法 1.把3脚直接对地短路， 2.把6脚直接对地短路 3.把7脚接地电阻取下不用 OZ9910GN 6脚接地 OZ9976 8脚去保护对地 OZT1060GN 1脚对地 st 324 5脚接地 BA9741 15对地短路 BA9743 15对地短路 BD9215F 23欠压保护 17过压保护 18过流保护BD9893: 10脚接地
BD9893F 7脚对地; BD9897FS BIT3101 2和15吸空引脚 BIT3102 5 吸空引脚 BIT3105 4 吸空引脚 BIT3106 4和27吸空引脚 BIT3107 4 吸空引脚 BIT3193 15吸空引脚 BIT3195G 15脚吸空 BIT3713 15脚吸空去保护 BIT3715 12脚对地 BIT7313 15吸空 BIT3501 4J脚悬空或连接4、7脚经证实1和5脚短接去保护成功 OB3306QP OB3328UNQP 0B3316NQP 5脚对地 OB3316QP功能 1；ON/OF电压输入 2；比较端电容。软启动时间设置电容3；灯管电流反馈 4；空脚 5；启动时间电容 6；输出电压反馈 7；电源5V 8；MOS1驱动输出 9；MOS2驱动输出 10；电源地 11；启动频率设定电阻 12；工作频率设定电阻 13；模拟地 14；调光模拟选择

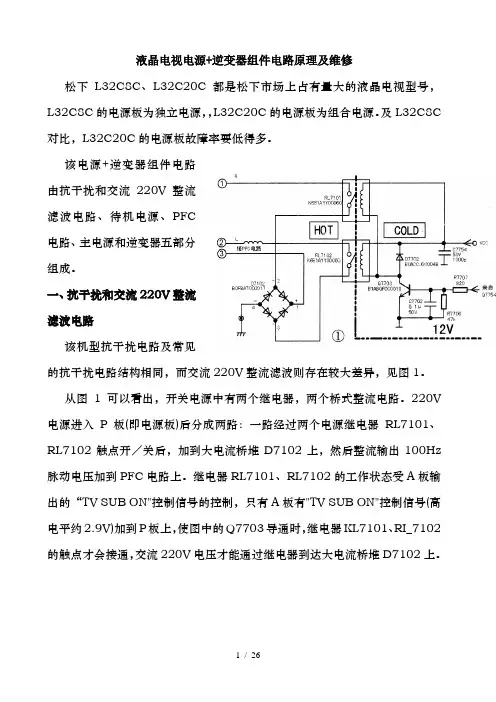

液晶电视电源+逆变器组件电路原理与维修 松下L32C8C、L32C20C都是松下市场上占有量大的液晶电视型号，L32C8C的电源板为独立电源，， L32C20C的电源板为组合电源。与L32C8C对比，L32C20C的电源板故障率要低得多。 该电源+逆变器组件电路由抗干扰和交流220V整流滤波电路、待机电源、PFC电路、主电源和逆变 器五部分组成。 一、抗干扰和交流220V整流滤波电路 该机型抗干扰电路与常见的抗干扰 电路结构相同，而交流220V整流滤波则 存在较大差异，见图1。 从图1可以看出，开关电源中有两 个继电器，两个桥式整流电路。220V电 源进入P板(即电源板)后分成两路：一 路经过两个电源继电器RL7101、RL7102 触点开／关后，加到大电流桥堆D7102 上，然后整流输出100Hz脉动电压加到 PFC电路上。继电器RL7101、RL7102的 工作状态受A板输出的“TV SUB ON"控 制信号的控制，只有A板有"TV SUB ON" 控制信号(高电平约2.9V)加到P板上，使图中的Q7703导通时，继电器KL7101、RI_7102的触点才会接 通，交流220V电压才能通过继电器到达大电流桥堆D7102上。 另一路直接加到小电流桥堆D7407上，整流后输出的脉动电压经12．7401限流、C7401滤波成300V电 C7401正常工作时各脚电压：①脚：开关管S极、开关管过流检测，电压 为OV；②脚：电网电压高低检测输入端，同时也是开关电源前债电压输 入端，电压为5.8V、③脚：地，电压为OV；④脚：稳压反馈输入端，电 压为1V；⑤脚：供电脚，电压为20V；⑥脚：空脚；⑦脚：IC内置开关 管的D极，同时内部有开关电源启动电路；⑧脚：IC内置开关管的D极， 同时内部有开关电源启动电路。
