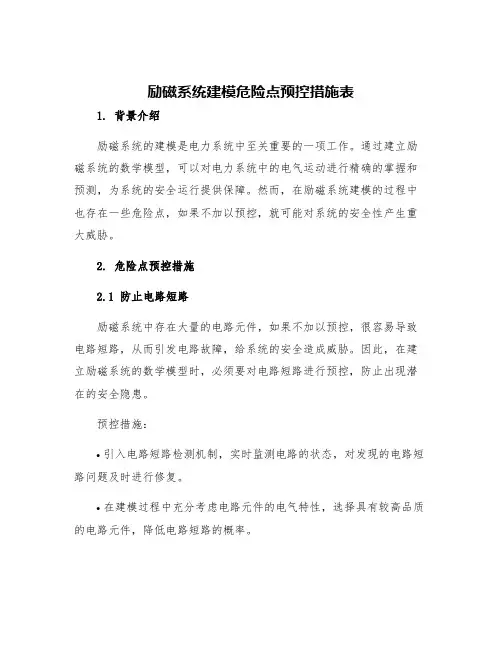

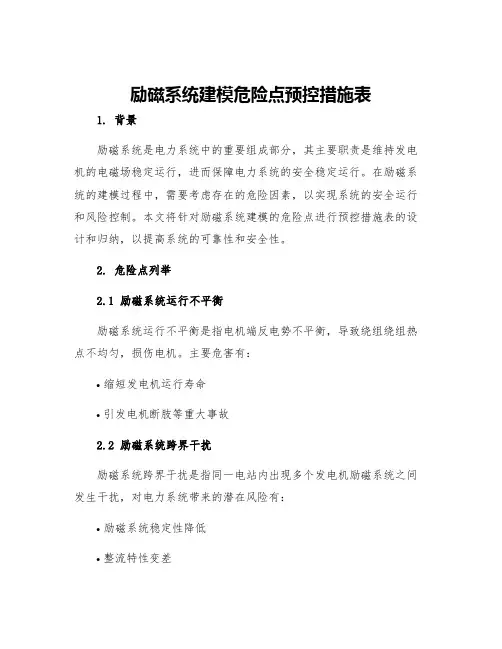

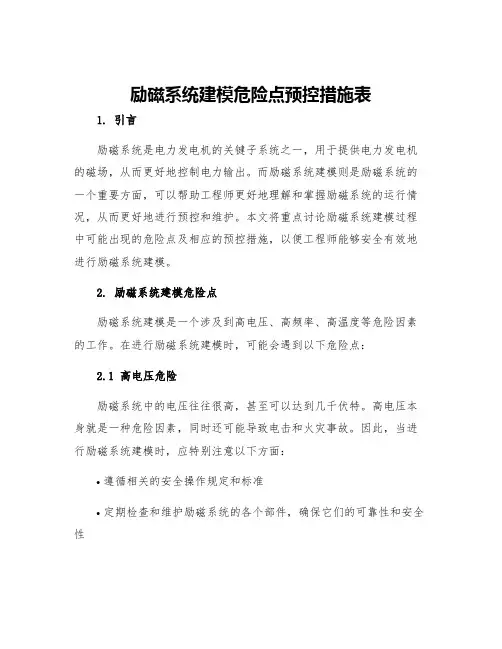

励磁系统建模危险点预控措施表

(新版)

励磁系统建模危险点预控措施表(新版)导语:做好准备和保护,以应付攻击或者避免受害,从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见,安全是目的,防范是手段,通过防范的手段达到或实现安全的目的,就是安全防范的基本内涵。

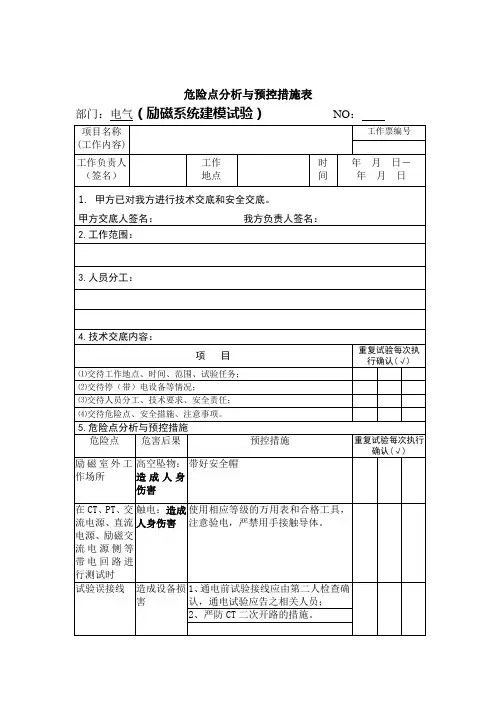

作业名称

励磁系统建模

序号

危险点

控制措施

检查执行情况(工作负责人填写)

1

人员思想状态不稳

班组长或工作负责人要对言行、情绪表现非正常状况的成员进行沟通、谈心,帮助消除或平息思想上的不正常波动,保持良好的工作心态,否则不能进入生产现场进行作业

2

人员精神状态不佳

班组长或工作负责人要观察、了解成员精神状态,对酒后上班、

睡眠不足、过度劳累、健康欠佳等成员严禁进入工作现场3

工作票

1、工作票上所填写的安全措施应完善;

2、工作票上的安全措施确已正确执行,并确认无误;

3、工作负责人应向工作班成员交待安全注意事项;

4、外协人员或厂家工作人员必须在监护下进行作业。

4

人身触电

1.试验设备摆放时应轻起轻放,避免碰撞。

2.远离带电设备,对高压设备保持一定的距离(10kV及以下的带电设备应保持0.7米的安全的距离、20kV/35kV应保持1.0米的安全距离、110kV及以下的应保持1.5米的安全距离、220kV应保持

3.00米得安全距离)

3.接线时严格参照试验接线图。

4.接线完成以后由试验负责人检查核实。

5.严禁试验中人员私自改动接地线

5

被仪器砸伤、触电、损坏仪器

1.检查着装和所使用安全用具是否合格齐备。

2.按照要求正确佩戴并正确使用安全工器具。

3.小心轻拿轻放紧密仪器

4.对仪器的性能、状况进行确认。

5.确认试验电压适应于该仪器。

6

明确停电范围,防止走错间隔

1作业人员必须明确当日工作任务、现场安全措施、停电范围

2.穿戴劳动防护用品,在带电设备上悬挂“设备带电,请勿靠近”之类的标识,严禁非工作人员进入现场(10kV及以下的带电设备应保持0.7米的安全的距离、20kV/35kV应保持1.0米的安全距离、110kV 及以下的应保持1.5米的安全距离、220kV应保持

3.00米的安全距离)7

设备损坏

1.实验前检查二次保护、控制、信号回路准确励磁自动装置运行正常。

2.有厂家调整低励限制值。

3.当发电机试验过程深度受到低励保护限制时,根据厂家整定方法重新整定低励限制值

8

发电机失磁

严格执行安全措施,仔细观察发电机,发现失磁立刻将发电机解列终止试验

9

检查发电机所有的保护、测量回路投入,低励限制值调至不受限制

1.实验前检查二次保护、控制、信号回路准确励磁自动装置运行正常。

2.有厂家调整低励限制值。

3.当发电机试验过程深度受到低励保护限制时,根据厂家整定方法重新整定低励限制值。

10

给励磁装置加入一定得量

1.穿戴劳动防护用品,对设备PSS加量时严禁触摸设备接线。

2.没有试验负责人允许严禁更换试验接线。
