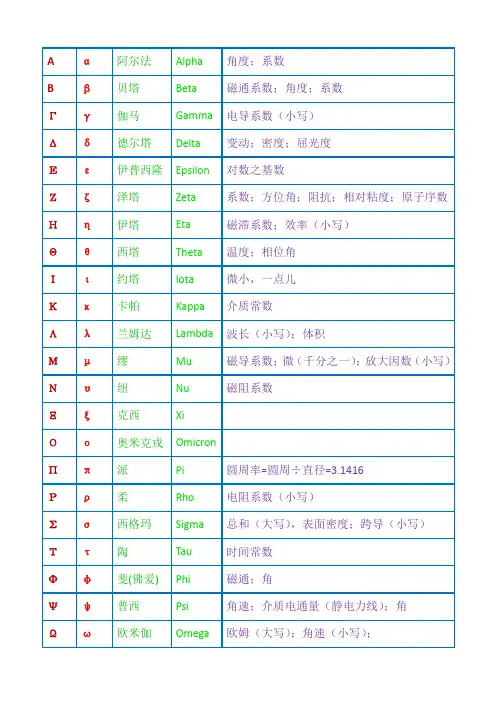

常用物理绘图光学原理符号大全
导读：
科学是描述自然界的各种规律，而艺术是人类展现对自然的感受，二者都通过不同的形式传递了美的真意。光学作为物理科学的一个研究领域，其规律、定理都相对理论化，然而艺术应用却将光学的规律展现得生动绚烂，二者形影不离同步发展着，为我们诠释了大千世界之美。
光学是关于光和视见的科学，早期只用于跟眼睛和视见相联系的事物。而现在常说的光学是研究从微波、红外线、可见光、紫外线直到X射线和γ射线的宽广波段范围内的电磁辐射的产生、传播、接收和显示，以及与物质相互作用的科学，着重研究的范围是从红外到紫外波段。
光学是研究光的行为和性质的物理学科。光是一种电磁波，在物理学中，电磁波由电动力学中的麦克斯韦方程组来描述；同时，光具有波粒二象性，光的粒子性则需要用量子力学来描述。
所以我们通常用光学原理图来研究光学理论，如亿图光学原理图例图所示：
光学原理图的应用
由于光学由许多与物理学紧密联系的分支学科组成，具有广泛的应用，所以还有一系列应用背景较强的分支学科也属于光学范围。如有关电磁辐射物理量测量的光度学和辐射度学；以正常平均人眼为接收器来研究电磁辐射所引起的彩色视觉及其心理物理量的测量的色度学；以及众多的技术光学诸如光学系统设计及光学仪器理论，光学制造和光学测试及干涉量度学、薄膜光学、纤维光学和集成光学等；还有与其他学科交叉的分支，如天文光学、海洋光学、遥感光学、大气光学、生理光学及兵器光学等。

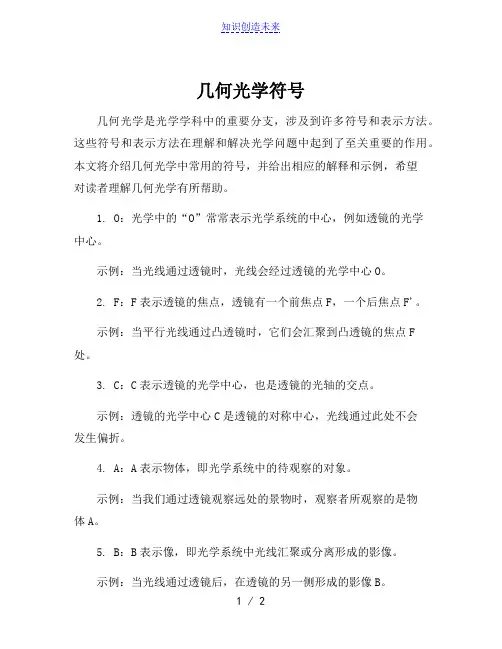

光学原理图符号
反射面——光学仪器中的反射元件起着折转光路、缩小仪器体积、改变像的正倒关系等作用。
平行光束——又称为方向光，是一组没有衰减的平行的光线，类似太阳光的效果。
棱镜——利用棱镜作为反射物进行测距时，反射棱镜接收全站仪发出的光信号，并将其反射回去。
光线——一种几何的抽象，表示光的传播方向的直线。
主轴——连接面中心的直线称为透镜的主轴。
主光轴——平行于主轴的光线，通过镜头后相交于一点，这一相交点称为焦点。通过薄透镜两个球面球心的直线，叫做主光轴，也称主轴。主光轴在相机等光学元件中尤为重要。
凸透镜和凹透镜——凡中间部分比边缘部分厚的透镜叫做凸透镜，凡中间部分比边缘部分薄的透镜叫凹透镜。
点光源——理想化为质点点光源，现实中不存在，指的是从一个点向周围空间均匀发光的光源。
全反镜——提供多种波长激光全反镜,用于改变激光束光路。
正弦波——频率成分最为单一的一种信号，因这种信号的波形是数学上的正弦曲线而得名。任何复杂信号都可以看成由许许多多频率不同、大小不等的正弦波复合而成。
眼球——眼球内一些无色透明的折光结构，包括晶状体、眼房水和玻璃体，它们与角膜一起组成眼的折光系统。
人眼——人眼的结构相当于一个凸透镜，那么外界物体在视网膜上所呈的像，一定是实像。
反射面——反射光线与入射光线与法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光具有可逆性；光的反射现象中，光路相等。
施工图常用符号及图例大全（收藏备查） 一、识图 1、先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。 2、阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。 3、建筑施工图——结构施工图——设备施工图顺序逐张阅读。 4、在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。 5、如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸），以保证建筑物的强度和施工质量。 二、建筑符号 1、定位轴线 （1）作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 （2）定位轴线的编号 横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写；
平面图上定位轴线的编号，宜标注在图样的下方与左侧，在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号； 对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示:
2、索引符号与详图符号 详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 3、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。 相对标高：以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高：指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。
常用电气、仪表文字符号大全仪表类 电流表 PA 电压表 PV 有功电度表PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯类 指示灯 HL 红色灯 HR 黄色灯 HY 蓝色灯 HB 绿色灯 HG 白色灯 HW RD 红色 YE 黄 BL 蓝 GN 绿 WH 白 BK 黑 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP
速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA sA 转换开关 SQ行程开关 QF断电器 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电容器 C 电力电容器 CE 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器,变阻器 R
建筑电气CAD图纸常用符号大全 敷设方式和敷设部位敷设方式： SC:穿焊接钢管敷设； CT:用电缆桥架敷设; 敷设 部位： WE ：沿墙面敷设； WC ：暗敷设在墙内； FC ：暗敷设在地面或地板内； CC ： 暗敷设在屋面或顶板内； BMG1是负荷开关，SB 是塑壳断路器，BM7是分断能力10KA 的 微断。 SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C 项(红) KV:(电压) 千伏 BV:散线MEB:总等电位 LEB:局部等电位线路敷设方式代号 PVC ——用阻燃塑料管敷设 DGL —— 用电工钢管敷设 VXG ——用塑制线槽敷设 GXG ——用金属线槽敷设 KRG ——用可挠型 塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设 ZM ——沿柱敷设 QM ——沿墙敷设 PL ——沿天棚敷设③线路暗敷部位代号 LA ——暗设在梁内 ZA —暗设在柱 内 QA —暗设在墙内 PA ——暗设在屋面内或顶棚内 DA ——暗设在地面或地板内 PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号 D ——吸顶式 L ——链吊式 G ———管吊式 B ——壁装式 R ———嵌入式 BR ———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a ——b(c×d)e ——f 其中：a--回路编号 b--导线型号 c--导 线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位表示2根导线表示3根导线 表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度， m f--安装方式 L--光源种类，白炽灯或荧光灯 YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护 套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16 平方毫米。 YJV-3X4-SC25-HDPE50；YJV ：交联聚乙烯电缆，3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设 BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。 BV-2×2.5：导线型号为铜芯塑料绝缘线，2根2.5mm2。 VV-5x2.5-SC32/WC/FC 指 5*2.5平方的VV （规格）电缆穿32的焊接钢管 沿墙或地面暗敷设。 FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。 WP1-BV(3×50＋ 1×35)CT CE 表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2， 沿顶板面用电缆桥架敷设。 WL2-BV(3×2.5)SC15 WC 表示：2号照明线路、3根2.5mm 2 铜芯塑料绝缘导线穿钢管沿墙暗敷。 ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线。 NH-B-YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套B 类成束阻燃型耐火电力电缆。 TMY-3（80*8）+1 （60*6）：80*8表示ABC 三相为80*8的铜排60*6为零排。TMY 是硬铜母（铜排母线） 的意思。 RVS ：铜芯pvc 护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。 RVV ：铜芯pvc 内护pv 外护平行护套线，通常用于弱电电源供电等。 BV ，BV 电线，全称是铜芯聚氯乙烯绝缘电线。因为分类和用途是用来分布电流用的，属于布 电线类，用字母B 表示；绝缘材料为聚氯乙烯，用字母V 表示，因而得。开关器件符号 说明： TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用。 DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A 。 C65N-16A ：2P 是指适使用 C65小规格的断路器，最大分断电流为6000A ，额定电流为16A ，2P 指双极的，VE-30mA 指漏电保护电流为30mA C65N-C16/3P：C65指断路器型号，N 表示分断电流为6000A ，
1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么 NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线 具体每一根： NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方 NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方 NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方 NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方 NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 是什么意思? 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套
建筑图纸符号大全 建筑立面图是将建筑的不同测表面，投影到铅直投影面上而得到的正投影图。 建筑剖面图是依据建筑平面图上标明的剖切位置和投影方向，假定用铅垂方向的切平面将建筑切开后面得到的正投影图。建筑平面图是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面图。建筑工程施工图简称“施工图”，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。 工具/原料 一、彩色铅笔：12、24 色/盒——买24 色的二、针管笔:最好的红环 三支装（附圆规）——不能买一次性的，要买专业针管笔，可加墨水的，杂牌的不建议买，英雄牌的可以考虑，红环牌的质量算是好的，但价格可能会贵一
点，一分钱一份货。要买0.1，0.3，0.5 组合或者0.1，0.5，0.8 组合三、马克笔：常用17 支代号如下1，2，5，14，15，16，17，22，24，26，30，32, 33，40，42，45, 52.——33 和52 不用买四、曲线板五、粘纸——可以多买些六、切割板——买A3 的七、丁字尺八、钢尺九、S6018 剪刀十、平衡尺十一、介刀十二、30 米布卷尺；50 米布卷尺（可以不买）——不用买十三、飞鹰刀片：单面（可两人一盒）十四、科文牌比例尺（大小比例一样价）——大小比例都要买十五、三角板：KS3301（300MM）十六、擦图片（买钢的）：蓝；无色十七、白乳胶（500 克）每人需买4 瓶（可以不买）——不用买十八、502 胶水：每人需买4 支（可以不买）——不用买十九、24 式水彩二十、颜料每人需24 瓶24 色（可以不买）——不用买二十一、画笔：水粉；水彩笔二十二、绘图仪——不用买二十三、素描纸：4K/20 张每包；8K/20 张每包（各买一包）二十四、图版：实心0 号（2M*0.9M）；空心（建议买实心，防止渗透）——能买到0 号最好，不能就买1 号的，能买到实心的最好二十五、绘图纸：A1 号；（每人一包）二十六、拷贝纸：A2 A3 4K 8K（100 张/包可两人合买一包）建议买A2 的就行了二十七、宣纸100 张装可四人合买一包二十八、小毛笔（不脱毛）（每人两支）二十九、图纸筒：55CM；70CM 建议买后者三十、工具箱：16 寸；中号建议买后者三十一、写生水桶：大；小建议买后者三十二、水饺纸：长筒（每人一筒）还要买0.5 或0.7 的自动铅笔，带笔芯
房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。所以，我们把按照国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。 建筑方面的施工图又分为两类：一类是建筑施工图（简称建施”，主要 表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称结施”，主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。 建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。 结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。 在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容： (1)图纸目录。 (2)设计总说明。
(3)建筑施工图。 (4)结构施工图。 (5)建筑装修图。 (6)设备施工图(简称设施”，本书不做讨论。 阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。 一、房屋的组成及其作用 房屋建筑一般可分为民用建筑和工业建筑两大类。各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙(柱、梁)、楼板层和地面、屋面、楼梯和门、窗等。如图3-1。 基础是房屋最下面与地基相接触的承重构件，起着支撑房屋的作用，并将整个建筑物荷载传于地基。 楼房的第一层称为首层(或称一层或底层)，往上称二层、三层顶层, 这是由楼板分隔而成的。屋面、楼板是房屋的水平承重构件，它将楼板上的各种荷载传递到墙或梁上去，再由墙或梁传给基础。屋面是房屋顶部的围护和承重构件。
有用的常用电器符号 序号元件名称新符号旧符号 1 继电器 K J 2 电流继电器 KA LJ 3 负序电流继电器 KAN FLJ 4 零序电流继电器 KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器 KVP ZYJ 7 负序电压继电器 KVN FYJ 8 零序电压继电器 KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器 KP GJ 11 差动继电器 KD CJ 12 信号继电器 KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器 KI ZKJ 17 温度继电器 KTP WJ 18 瓦斯继电器 KG WSJ 19 合闸继电器 KCR或KON HJ 20 跳闸继电器 KTR TJ 21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器 KAC或KCL JSJ 31 复归继电器 KPE FJ 32 闭锁继电器 KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置 AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 85 热电阻 RT 86 电位器 RP
字符电路图符号大全： AAT 电源自动投入装置 AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KM 接触器 KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮
f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器 SB——按钮开关Q——电路的开关器件 FU——熔断器 KM——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器 SB——按钮开关 SA 转换开关 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线电缆母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL
配电箱符号
配电箱符号
常用电气元件文字符号表
电缆型号 NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4 芯150平方毫米E70是接地用线为70平方毫米。 你学习一下下面的电缆基础知识就知道了！ 一、电缆型号由下面字母属性组成 （1 ）类别： H——市内通信电缆 HP配线电缆 HJ局用电缆 （2）绝缘： Y――实心聚烯烃绝缘 Y泡沫聚烯烃绝缘 Y泡沫/实心皮聚烯烃绝缘 （3）内护层： A――涂塑铝带粘接屏蔽聚乙烯护套 S――铝，钢双层金属带屏蔽聚乙烯护套 V――聚氯乙烯护套 （4）特征： T――石油膏填充 G 咼频隔离 C——自承式 （5）外护层： 23 ---- 双层防腐钢带绕包销装聚乙烯外被层 33――单层细钢丝铠装聚乙烯被层 43――单层粗钢丝铠装聚乙烯被层 53 ---- 单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 常用电缆规格型号 一、铜（铝）芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆（电线） BV -铜芯聚氯乙烯绝缘电缆（电线） BLV铝芯聚氯乙烯绝缘电缆（电线） BVR铜芯聚氯乙烯绝缘电缆（电线） BVV^铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB铝芯聚氯乙烯绝缘聚氯乙烯
护套平形电缆（电线） BV-90铜芯耐热90 C聚乙烯绝缘电线 本产品适用于交流额定电压U/U450/750V 及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线） 二、低烟无卤系列产品 低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃 一般分A 、B 、C 、D 四类, 例如： WDZD-VY WDZA -YJY WDZB- YJ V23 WDZC-B Y WDZ-BVY WDZB-KY JY WDZC-KVV23 供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。 三、额定电压10kV及1kV铜（铝）芯交联聚乙烯绝缘架空电缆 JKY J JKLY—铜（铝）芯交联聚乙烯绝缘架空电缆 JKY JKL—铜（铝）芯交联聚乙烯绝缘架空电缆 JKV JKLV-铜（铝）芯聚氯乙烯绝缘架空电缆（只适用于1kV） 供固定敷设在额定交流电压U0/U为10kV、1kV的室内、室外架空的输配电力线路使用，可用于单相接地故障时间每次一般不大于1min 的系统，亦可用于最长每次不超过8h,每年累计不超过125h的系统。 四、铜（铝）芯聚氯乙烯绝缘聚氯乙烯（聚乙烯）护套电力电缆 VV, VLV一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆VV, VLV—铜 （铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆 供固定敷设在额定交流电压UO/U为0. 81KV及以下的室内、架空、电缆沟道、管道内的输配电力线路用。 1 芯：1. 5--630mm 2 芯：2*1 . 5--2*185mm 3 芯：3*1 . 5-3*300mm 4 芯：4*4-4*300mm 3+1 芯：3*4+1*2.5-3*300+1*150mm 3+2芯：3*4+1*2.5-3*300+2*150mm 4+1 芯：4*4+1*2.5-4*300+1*150mm 五、铜（铝）芯聚氯乙烯绝缘（铠装）聚氯乙烯（聚乙烯）护套电力电缆VV22,VLV22铜（铝）芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆VV23,VLV23铜（铝）芯聚氯乙烯绝缘、钢带铠装聚乙烯护套电力电缆 供固定敷设在额定交流电压U/OU为0.6/1KV及以下的室内、电缆沟道、管道 内或直埋等能承受较大机械外力等固定场合的输配电力线路用。
钢筋平法图集常用符号解释 la：非抗震构件的钢筋锚固长度。 laE：抗震构件的钢筋锚固长度。 bw：剪力墙的厚度。 bf：转角处的暗柱的厚度。 ln：梁的净跨度。 llE：钢筋的搭接长度。 hc：支座的净宽度。 λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm， 二级不宜大于150mm。 bf：剪力墙厚度。 bc：端柱端头的宽度。 bw：剪力墙厚度。 lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。ln：梁跨度值。 lae：纵向受拉钢筋抗震锚固长度。 la：受拉钢筋最小锚固长度。 lle：纵向受拉钢筋抗震(绑扎)搭接长度。 ll：纵向受拉钢筋非抗震绑扎搭接长度。 lni：梁本跨的净跨值。 hac：暗柱长度。 Hn：所在楼层的柱净高。 hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。 hw：抗震剪力墙墙肢的长度（也表示梁净高）。 hb：梁截面高度。 Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。 各类结构构件名称代码1柱KZ-框架柱 KZZ-框支柱 XZ-芯柱 LZ-梁上柱 QZ-剪力墙上柱 2剪力墙（1）墙柱 YDZ-约束边缘端柱 YAZ-约束边缘暗柱 YYZ-约束边缘翼墙柱 YJZ-约束边缘转角柱 GDZ-构造边缘端柱 GAZ-构造边缘暗柱 GYZ-构造边缘翼墙柱 GJZ-构造边缘转角柱 AZ-非边缘暗柱 FBZ-扶壁柱
各种电子元件符号 普通的二极管 表示符号:D 变容二极管 表示符号:D 双向触发二极管 表示符号:D 稳压二极管 表示符号:ZD,D 稳压二极管注：单向型 TVS瞬态电压抑制二极 管也是这个符号表示符 号:ZD,D 桥式整流二极管 表示符号:D 肖特基二极管隧道二极管 隧道二极管 光敏二极管或光电接 收二极管 发光二极管 表示符号：LED 双色发光二极管 表示符号：LED 光敏三极管或光电接收 三极管 表示符号：Q,VT 单结晶体管（双基极二 极管） 表示符号：Q,VT 复合三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT PNP型三极管 表示符号：Q,VT PNP型三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT 带阻尼二极管NPN型 三极管 表示符号：Q,VT
带阻 尼二极管及电阻 NPN型三极管 表示符号：Q,VT IGBT 场效应管 表示符号：Q,VT 带阻尼二极管IGBT 场 效应管 表示符号：Q,VT 双向型 TVS瞬态电压 抑制二极管 接面型场效应管 P-JFET 接面型场效应管 N-JFET 场效应管增强型 P-MOS 场效应管增强型N-MOS 场效应管耗尽型 P-MOS 场效应管耗尽型 N-MOS 电阻电阻器或固定电 阻表示符号：R 电阻电阻器或固定电阻 表示符号：R 电位器 表示符号:VR，RP,W 可调电阻或微调电阻 表示符号:VR，RP,W 可调电阻或微调电阻 表示符号:VR，RP,W 电位器 表示符号:VR，RP,W 三脚消磁电阻 表示符号：RT 二脚消磁电阻 表示符号：RT 压敏电阻 表示符号：RZ,VAR 热敏电阻 表示符号：RT
电气图形符号大全 时间：2015/10/09 11:44:44 电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。 图形符号的种类和组成 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 图形符号分类： 限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
常用的建筑平面图纸符号 导读： 还在为读建筑平面图烦恼，四处搜索询问“谁能告诉我建筑图纸上所有的符号怎么看啊”吗？要能熟练识读建筑总平面图，必须熟悉常用的建筑总平面图图例符号。有了这些符号大全，无论是阅读还是绘制建筑平面图, 都不在话下了！ 长话短说，本文主要介绍在制作建筑平面图时经常使用的符号及每个符号代表的意义。熟记这些建筑常用图形，读图制图原来可以如此轻松。 一. 基本绘图形状 用途：无特别限定意义，可以根据自己的实际用途结合图形形状来选取。 二. 尺寸标注形状
用途：用于标注建筑物的长宽高尺寸。图样除了画出建筑物及其各部分的形状外，还必须准确地、详尽地和清晰地标注尺寸，以确定其大小，作为施工时的依据。图样上的尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成。 三. 建筑物核心符号 用途: 指南针：北方是罗盘针通常指向的方向。在平面图中，北方箭头显示了平面图的哪一边是北边。 空调几位：是放置空调的地方。 实心墙：描绘了墙壁的相对厚度 剪式楼梯：通常由楼梯相连的两个主要航程构成，从上方观察时形成“U”形。扶手：是设计用于抓住手的轨道，以提供稳定性或支撑。 抽水马桶：是厕所的象征。
电梯：是一个移动的楼梯，由一个由马达驱动的无休止的循环带组成，它传达公共建筑物的地板之间的人。 四：电气和电信符号 用途：不同的电气符号用来标明开关，电话线，热水器，水龙头等安装的位置，以及不同地方插座的安装类型（是安装三孔插座，双控插座甚至是四孔插座），以便安装电气时更能方便快捷操作。 五：墙，门，窗户和结构图形 用途：
悬吊门：固定点（轨道）在上部的门。 旋转门：一般由玻璃制成，多为四翼，也有三翼等。多置于公司、医院、饭店、百货公司、商场、政府部门、办公大楼等人流较多、出入频繁的建筑物。 滑窗：无缝滑窗将传统皮卡后窗常见的垂直缝隙隐藏了起来，从外部看为一处平滑的窗口。 凸窗：砌入墙壁又向墙外凸出的窗户。遍用于提供房间较大的错觉。凸窗亦用作提高建筑物内的自然光及制造普通窗子不能做到的外观。隔间的角落内最常用的角度为90°, 135°和150°。 幕墙：又名建筑幕墙，帷幕墙，是现代化建筑的经常使用的一种立面，由面板与支承结构体系（支承装置与支承结构）组成的、可相对主体有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙或装饰性结构。
电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F
熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT
施工图常用符号、图例大全 一、定位轴线 1、作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。 2、定位轴线的编号 1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； 2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。 3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
二、索引符号与详图符号 1）详细表示某些重要局部，需要另绘制其详图进行表达。 2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。 三、标高符号 标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。 结构标高: 指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。
四、引出线
五、其他符号 1、连接符号： 对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。 连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。 2、折断符号 1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。 2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
各种常用电子元件符号 二极管变容二极管 表示符号:D 表示符号:D 双向触发二极管稳压二极管 表示符号:D 表示符号:ZD,D 稳压二极管桥式整流二极管 表示符号:ZD,D 表示符号:D 肖特基二极管隧道二极管 隧道二极管光敏二极管或光电接收二极管发光二极管双色发光二极管 表示符号：LED 表示符号：LED 光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT 复合三极管NPN型三极管 表示符号：Q,VT 表示符号：Q,VT PNP型三极管PNP型三极管 表示符号：Q,VT 表示符号：Q,VT NPN型三极管带阻尼二极管NPN型三极管 表示符号：Q,VT 表示符号：Q,VT 带阻尼二极管及电阻NPN型三极管 表示符号：Q,VT 表示符号：Q,VT 带阻尼二极管IGBT 场效应管 表示符号：Q,VT
电子元器件符号图形 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS 电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 三脚消磁电阻二脚消磁电阻 表示符号：RT 表示符号：RT 压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT 光敏电阻电容（有极性电容） CDS 表示符号： 电容（有极性电容）可调电容 表示符号：C 表示符号：C 电容（无极性电容）四端光电光电耦合器 表示符号：C 表示符号：IC，N 六端光电光电耦合器 表示符号：IC，N 电子元器件符号图形 单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管) 晶振石英晶体振荡器表示符号：X 晶振石英晶体振荡器石英晶体滤波器
电气图纸符号表示大全 在电气图纸中我们经常看到一些用英文符号表示方式，下面给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。 一、导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二、导线敷设方式表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内
SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三、灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC DTQ30-32/2P 这两个是两种塑壳断路器的型号 HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 1、型号的含义 R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘V－聚氯乙烯护套
在建筑图纸上所有符号、字母所代表的含义： 1 板 B 2 屋面板 WB 3 空心板 KB 4 槽行板 CB 5 折板 ZB 6 密肋板 MB 7 楼梯板 TB 8 盖板或沟盖板 GB 9 挡雨板或檐口板 YB 10 吊车安全走道板 DB 11墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL 22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ 33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ 如何看图纸上的一些符号： 在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、 dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。 一些经验： 1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。 5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。 7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。 8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。
FV--流量控制阀 HV—手动控制阀 LV—液位控制阀 PV—压力控制阀 TV—温度控制阀 XV—开关控制阀 ZV—位置控制阀 YV—用户自定义 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM
应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA
附录一常见元件图形符号、文字符号一览表 类别名称图形符号文字符号类别名称图形符号文字符号 开关单极控制 开关 SA 位 置 开 关 常开触 头 SQ 手动开关 一般符号 SA 常闭触 头 SQ 三极控制 开关 QS 复合触 头 SQ 三极隔离 开关 QS 按 钮 常开按 钮 SB 三极负荷 开关 QS 常闭按 钮 SB 组合旋钮 开关 QS 复合按 钮 SB 低压断路 器 QF 急停按 钮 SB 控制器或 操作开关 SA 钥匙操 作式按 钮 SB 接触器线圈操作 器件 KM 热 继 电 器 热元件FR 常开主触 头 KM 常闭触 头 FR 常开辅助 触头 KM 中 间 继 电 器 线圈KA 常闭辅助 触头 KM 常开触 头 KA 时间继 通电延时 （缓吸）线 圈 KT 常闭触 头 KA
电器 断电延时 （缓放）线 圈 KT 电 流 继 电 器 过电流 线圈 KA 瞬时闭合 的常开触 头 KT 欠电流 线圈 KA 瞬时断开 的常闭触 头 KT 常开触 头 KA 延时闭合 的常开触 头 KT 常闭触 头 KA 延时断开 的常闭触 头 KT 电 压 继 电 器 过电压 线圈 KV 延时闭合 的常闭触 头 KT 欠电压 线圈 KV 延时断开 的常开触 头 KT 常开触 头 KV 电磁操作器电磁铁的 一般符号 YA 常闭触 头 KV 电磁吸盘YH 电 动 机 三相笼 型异步 电动机 M 电磁离合 器 YC 三相绕 线转子 异步电 动机 M 电磁制动 器 YB 他励直 流电动 机 M 电磁阀YV 并励直 流电动 机 M 非电量控制的继电器速度继电 器常开触 头 KS 串励直 流电动 机 M 压力继电 器常开触 头 KP 熔 断 器 熔断器FU
