建筑智能化系统机房推荐方案

一、系统概叙

随着智能化系统技术和设备的不断更新换代,安装智能化系统控制设备的场地技术,即机房工程也在不断地推陈出新。所采用的新材料、设备、工艺和技术,其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等,能充分满足计算机设备的安全可靠地运行,延长系统使用寿命的要求,同时又要给系统管理员创造一个舒适、典雅的环境。

机房是智能化系统工程的核心场所,在此聚集了网络、监控及其它部分系统的中心控制设备。为了实现即能为这些核心设备提供一个安全、良好的运行环境,又能做到经济、实用。我们将机房分成以下几个部分:装修部分、配电部分、照明部分、空调部分、无人值守系统、自动消防灭火系统、防雷部分、接地部分,分别进行设计。

二、机房装修部分

1、吊顶装饰

吊顶是机房中重要的组成部分。机房内的吊顶主要具有以下作用:

●吊顶至顶棚的空间作为机房的回风风库,当不作为风库时,可用来布置通

风管道。

●安装固定照明灯具及专线,安装固定自动火灾探测器。

●防止灰尘下落。

由于机房吊顶上通常需敷设大量管线和安装各种设备,因此现代机房要求机房吊顶必须防火、防尘、美观、且易于拆装。

天花吊顶的种类较多,根据板基材料可分为:铝合金、铝塑板、石膏板。

本方案推荐采用微孔铝合金天花吊顶,天花板规格为600mm×600mm,白色亚光面,是通过冷扎铝合金制成,表面涂有瓷型聚酯漆,打孔面板和纤维材料组合具有吸音作用。

吊顶采用轻钢龙骨构成框架,通过螺纹钢吊装固定于楼顶面,再将天花板块安装在轻钢龙骨上。天花安装后,采用亚光不锈钢天角线压边装饰。不锈钢天角线与玻璃隔墙互相衬托,协调一致,效果极佳。

2、活动地板安装

活动地板在机房中是必不可少的。机房敷设活动地板主要有三个作用:

●在活动地板下形成隐蔽空间,可以在地板下敷设电源线管、线槽、综合布

线、消防管线等以及一些电气设施(插座、插座箱等)。

●由于敷设了活动地板可以在活动地板下形成空调送风静压箱。

●活动地板的抗静电功能也为计算机及网络设备的安全运行提供了保证。

活动地板的种类较多,根据板基材料可分为:铝合金、全钢、中密度刨花板。它们的表面都是粘贴PVC抗静电贴面。

本方案推荐采用全钢防静电活动地板,地板规格为600mm×600mm,敷设高度为30cm。

活动地板安装过程中,地板与墙面交界处,活动地板进行精确切割下料。切割边做封胶处理后安装。地板安装后,用亚光不锈钢踢脚板压边装饰。不锈钢踢脚板与不锈钢玻璃隔墙互相衬托,协调一致,效果极佳。

在防静电地板安装时,地板下安装铺设静电泄漏地网,通过静电泄漏干线和机房安全保护地的接地端子封在一起,将静电泄漏掉,起到防静电效果。

3、玻璃隔断安装

玻璃隔断是对机房进行功能分区的必要部分。可以说,没有哪个稍具规模的机房里没有玻璃隔墙。最初的玻璃隔墙是在木隔墙上安装固定玻璃窗,然后在八十年代初期大量采用铝合金玻璃隔墙。九十年代初期不锈钢饰面大玻璃隔墙在机房中得到了广泛应用。这种隔墙配合以不锈钢无框自由门,采用12毫米厚玻璃,安全、牢固,壮观气派,透视效果极好,衬托了机房宏观形象。玻璃隔墙的优点确立了它在机房中的地位。在玻璃隔墙实际使用中,最初用做饰面的不锈钢镜面板尽管外形靓丽,但终因易产生眩光而逐步淘汰,代之以亚光不锈钢饰面。

本方推荐采用12mm厚单片防火玻璃制作成玻璃隔断,采用钢结构构件固定,并使用亚光不锈钢板包边饰面。既满足了防火要求,又有通透感,视觉上起到增大空间、无障查视的作用。

4、墙面、柱面装饰

墙面、柱面的装饰也是机房不可缺少的工作。根据机房工程的相关规范,墙壁表面宜采用防潮、不起尘、易清洁且性能好的环保材料进行饰面。

目前机房中主要采用了以下几种材料做墙面:金属复合壁板、铝塑板、乳胶漆等。而墙面处理最经济的方法是直接对墙面进行基础处理后,喷涂高级乳胶漆进行装饰。这种方法既可基本满足电脑机房基础建设技术上的要求,也可节约大量的投资。

本方案推荐选用亚光环保乳胶漆对所有墙柱面进行喷涂装饰。乳胶漆,其坚实耐久的漆面,能为室内墙壁添上哑光色彩。能防藻抗菌,具防碱效能,有卓越黏附功效,施工容易,遮盖力高、漆膜耐久且不易剥落。不起尘,易擦洗等特点,是一种高品质涂料。

三、机房供配电部分

整个机房的供配电部分至关重要,为确保机房系统长时间不间断运行,必须有充足、稳定、可靠、纯洁的电源,并且对电源杂讯干扰的排除,供电系统的可维护性、扩展性、故障时的应变措施必须全面考虑。

1、市电引入

机房设备包括计算机主机、服务器、网络设备、通讯设备等,由于这些设备进行数据的实时处理与实时传递,关系重大,所以对电源的质量与可靠性的要求最高。

通常机房设计中采用双电源供电方式,引入两条市电线路,通过机房的配电柜进行双电源切换,以保障电源可靠性的要求;同时考虑采用UPS不间断电源,最大限度满足机房计算机设备对供电电源质量的要求。

2、配电柜设置

为便于机房配电系统的管理,机房需设置两个配电柜:

●一是市电配电柜,用于机房所有的市电(照明、市电插座、空调);

●二是UPS配电柜,用于UPS 的输入输出配电。

3、 UPS供电

UPS供配电系统主要考虑机房区域及辅助区域内所有的网络设备、计算机设备

及其他需要不间断电源供电的用电设备的供电。

为保证机房设备的不间断供电,我们建议配置2台UPS作双机热备,以保证整个系统的安全。

四、机房照明部分

计算机房照明质量的好坏,不仅会影响计算机操作人员的工作效率和身心健康,而且还会影响到计算机的可靠运行。

根据《电子计算机机房设计规范》(GB50174-93)要求,机房照度为400Lx;电源室及其它辅助功能间照度不小于300Lx;

本方案建议选用带隔栅的亚光铝反射三管日光灯,安装在吊顶上;

应急照明灯具选用壁挂式停电应急照明灯,该应急照明灯在正常供电的状态下电池处于一种浮充的状态,当停电时应急灯自动打开,应急照明。

另外、保证工作面视觉良好,工作区位置排列与工作人员的方位要求同灯具排列联系起来,尽量避免直接反射光,避免灯光从作业面至眼睛直接反射,损坏对比度降低能见度。

五、机房空调部分

为使机房的主要设备和管理操作人员有一个良好的工作环境,并使其能够安全、可靠地运行,发挥其最大的工作效率,就要提供一个符合其运行标准要求的机房环境。这就对机房空气的制冷、制热、加湿、去湿、滤尘有严格的标准要求。设备运行情況、使用寿命与工作环境有密切关系,温度、湿度、洁净度就是工作环境的关键因素。

为满足机房的环境要求,机房通常需配置精密空调,并需根据机房面积的大小、设备的功率、以及机房管理人员的数量计算空调的功率数量。

六、无人值守机房综合监控系统系统

无人值守机房综合监控系统主要是对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等)的运行状态、温度、湿度、洁净度、

供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监控并记录历史数据,同时将机房设备的工作状态的进行实时的视频监控,实现对机房五遥(遥测、遥信、遥控、遥调,遥视)的管理功能,使机房监控达到无人或少人值守,为机房高效的管理和安全运营提供有力的保证。

系统通常由以下几个子系统组成:

1、温湿度监测子系统:

由温湿度传感器采集机房内的环境变化数据(实时温度信号、实时湿度信号),以电子地图方式实时显示并记录每个温湿度传感器所检测到的室内温度与湿度的数值,显示短时间段内的变化情况曲线图。系统可设定每个温湿度传感器的温度与湿度的上限与下限值。当任意一个温湿度传感器检测到的数据超过设定的上限或下限时,系统发出报警。

2、配电(市电)监测子系统:

监测配电柜内开关的工作状态。可以实时监测电压、电流、总功率等配电参数。能够实时显示并保存各配电柜总进线的各监测参数的数值,实时显示并保存各被监测开关的工作状态。系统可设定电压、电流等电参数的上限值与下限值,当监测的电参数超过设定的允许值时,系统诊断为有故障(报警)事件发生,系统发出报警提示。

3、 UPS监测子系统:

负责监测UPS的电压、电流和功率的的输出,判断UPS工作是否正常。系统可设定UPS输出的电压、电流等电参数的上限值与下限值,当监测的UPS输出参数超过设定的阙值时,系统诊断为有故障(报警)事件发生,系统发出报警提示。

4、空调监测子系统:

负责监测机房空调的工作情况,当机房空调出现异常时可以通过监控中心远程判断,同时可以根据实际情况远程打开或关闭空调。在空调附近,设置温湿度传感器,监测空调周围的环境变化情况,来判断空调工作是否正常。

5、空调新风子系统:

负责监控空调新风系统,可以根据实际情况选择,手动打开或关闭空调新风系统,也可以设定定时开关,通过定时功能来实现空调新风系统的打开或关闭。

6、漏水监测子系统:

负责对机房漏水状态和机房漏水位置进行监测。实时显示并记录漏水线缆感应到的漏水状态、漏水位置及漏水控制器的工作状态。当空调或其沿线水管漏水时,监控系统发出报警,并提示漏水发生的位置。

7、消防报警子系统:

用于监测机房是否发生火灾,一旦有火灾发生时,立刻联动视频监控等子系统。由于消防报警子系统,一般都有自己单独的联动机制和联动设备,所以在无人值守机房综合监控系统,只是读取消防报警信号,向中心提示,前端机房是否发生火灾报警,对于喷头、消防警号等消防设备,不进行联动。

8、音视频监控子系统:

主要负责监控机房内设备的工作情况是否正常,监控机房人员出入的状态,监控机房周界安全情况。

9、短信/彩信报警子系统:

作为辅助报警系统,能够弥补当监控中心值班人员不在或者出现疏漏时,确保将前端机房的警情及时有效的发送给值班人员和相关职能领导。

10、智能灯光控制子系统:

当无人值守综合监控系统发生报警时,需要联动摄像机录像、抓拍,而机房在通常情况下,灯光都是关闭的。为保证摄像机能够在低照度的情况下获得良好的图像效果,需要开启灯光辅助增加机房内光照度。出于节能的需求,机房内灯光是不允许24小时都开启的,只允许有人非法入侵、发生火警等报警时才开启灯光,确保报警时,获取的录像文件和抓拍的图像效果是清晰的。

11、电子地图子系统:

管理人员可根据机房的实际情况绘制各个房间的实际电子地图,再在地图上添加上各个视频图像及传感器的图标。软件运行时,系统双屏显示为视频窗口及电子地图窗口。在电子地图窗口上可以很方便的查找各视频点及传感器的位置,更能轻松的选择察看传感器的数据情况,当出现警情时,也可以通过电子地图第一时间的找出警情的发生地点。系统可支持分层电子地图的功能。通过树形结构,描绘各个房间、楼层的电子地图,实现更加直观、更加人性化的了解各个机房的实际情况。

12、网络门禁管理子系统:

主要负责记录人员出入情况,通过授权,持卡人可以通过刷卡,进出不同的机房,电子门禁系统与传统机械锁共同使用,确保前端机房进出安全。

七、机房自动消防灭火系统

机房自动消防灭火系统由保障机房安全的重要部分,通常由火灾报警和气体灭火两部分组成。

1、火灾报警部分:

火灾报警部分由报警主机、探测器、手动火灾报警按钮、报警装置等设备组成。

报警主机设置:机房作为一个独立消防体系,一般选用区域报警系统,设置独立报警主机。

探测器设置:选择温感和烟感探测器,吸顶安装在吊顶天花上。安装时,探测器需距墙壁、梁边的水平距离大于0.5m,至空调送风口边的水平距离大于1.5m,周遍0.5m内无遮挡物。

紧急启停按钮和手动火灾报警按钮的的设置:在机房每个功能区间中各布置1个紧急启停按钮,当有关人员发现现场的火情时,可按下紧急启停按钮,以手动方式灭火;另外,在电源间需设置一个手动火灾报警按钮。

启动装置的设置:采用自动控制启动方式时,根据人员安全撤离防护区的需要,气体灭火的喷射控制设置30s延迟;气体灭火防护区设置了手动控制与自动控制的转换装置,当人员进入防护区时,应将灭火系统转换为手动控制方式,当人员离开时,应恢复为自动控制方式。

联动控制设置:消防控制室确认火灾后,可以立即切断有关部位的非消防电源,并接通警报装置及火灾应急照明灯和疏散标志灯。气体灭火的控制设备可以显示系统的手动、自动工作状态。在报警、喷射各阶段,控制设备有相应的声、光警报信号,并可以手动切除声响信号。消防控制设备可以显示气体灭火系统防护区的报警、喷放及防火门、通风空调等设备的状态。

警报装置的设置:在每个功能区中需设置一个放气指示灯,当报警主机发出灭火指令后,开启相关保护区的放气指示灯,当工作人员看到放气指示灯亮时禁

止进入该保护区。此外在每个功能区中设置一台声光报警器,当报警发生器,发出声光警报提示。

2、气体灭火部分:

通常机房内需采用气体灭火方式,一般配置三套七氟丙烷无管网气体灭火装置。

根据《气体灭火系统设计规范》要求,机房的气体灭火采用七氟丙烷时-设计浓度为8%,设计喷放时间不大于8s,灭火浸渍时间为5min。

八、机房防雷部分

瞬间过电压会对计算机及电子设备产生破坏性的影响,雷击是产生瞬间过电压的重要原因。一般建筑物避雷网只能保护其本身免受直击雷所损毁,但雷电会透过下面二种形式及途径破坏计算机系统设备:

(1)雷电直击到电源输入线,继而进入损坏设备。虽然电力传输线上都安装了各种保护间隙和电力避雷器如隔离变压器,但这可能使雷电冲击波经过输电线路侵入时把线对地的电压限制到小于6000伏(IEEEC62.41),而线对线则无法控制。

(2)以感应方式如:电阻性、电感性或电容性隅合到电源、讯号线上,最终危害设备。

为了防止雷击及浪涌对中心机房的各个系统造成影响和迫坏,就必须在机房配电系统上加装防雷装置。

本方案设计中心机房供配电防雷采用电源一、二、三级防雷。

一级防雷:在机房所在楼栋的总配电柜电源出线处并联安装三相五线制LAY380-100GJ电源防雷箱,作为中心机房电源第一级防雷保护。

二级防雷:机房电源配电柜(UPS)的电源进线端并联安装LAY380-40G电源防雷箱,作为整个机房设备的电源第二级防雷防护。

三级防雷:在各弱电设备各重要用电设备的前端,串联安装 LAY220-10C插座式电源防雷器1套,作为终端设备的电源第三级防雷保护。

机房内所有交直流用电及配电设备均应采取接地保护。交流保护接地线应从接地汇集线上专引,严禁采用中性线作为交流保护接地线。

九、机房接地部分

中心机房接地系统是为了消除公共阻抗的耦合,防止寄生电容耦合的干扰,保护设备和以身安全,保证计算机系统稳定可靠运行的重要手段。

本方案考虑为直流逻辑地设一组新的接地极,接地电阻小于1Ω;机房配电系统的交流工作地、安全保护地采用建筑物本体综合接地(其电阻小于4Ω)。直流逻辑地极与建筑物接地极的距离应大于20米。

直流工作地网在机房内的布局是:用3*30mm2的截面铜排敷设在活动地板下,依据计算机设备布局,纵横组成网格状,配有专用接地端子,用编织软铜线以最短的长度与计算机设备相连。机房直流地网使用接地干线引下至接地极。

机房内容易产生静电的设备和机柜等,均采用6mm2导线与机房直流地网连接。活动地板采用支线导体与地板支腿螺栓紧密连接,支线作成网格状,间隔1.8米*1.8米;不锈钢玻璃隔墙的金属框架同样用静电泄漏支线连接,并且每一连续金属框架的静电泄漏支线连接点不少于两处。

智慧机房解决方案

为保证无人值守机房的安全稳定正常工作,一套可远程机房进行7*24小时实时监控和处理的运营系统非常重要。物联传感提供的机遇ZiqBee技术的物联网电力系统、环境系统、安防系统、消防系统,能远程保证其无人机房时时刻刻稳定协调运行。 近年来,随着信息化、自动化技术在各行业的不断发展,通信机房、动力机房逐渐增多,为了保证通信及动力系统的正常运行,并解决防火防盗问题,对机房环境进行全面监控显得越来越重要。科达推出了数字化、网络化、智能化的机房监控解决方案,可以提供包括视频、音频、告警、环境以及动力等在内的全方位安全监控功能。典型应用如图1所示。 一、设计体系 系统采用清晰的分层设计体系,即前端接入层、中心交换层和用户访问层,具有良好的开放性和兼容性,同时也便于扩展和部署维护。 机房监控点位于前端接入层,通过部署网络视频编码器实现机房内视音频信号、告警信号以及环境变量的接入、处理和上传。

中心交换层部署中心业务平台和网络录像存储单元,实现所有监控点数字监控码流的集中接入、处理转发、录像存储以及系统控制与管理,并为使用监控业务的用户提供统一的登录与操作平台。 用户访问层体现用户对整个系统的业务访问与控制,主要由电视墙解码单元和监控客户端组成。电视墙解码单元为用户提供多路监控点图像的集中实时显示。客户端基于PC,用户对整个系统监控业务的访问和操作都通过客户端来实现。 二、联网架构 系统基于数字化、网络化联网架构,前端编码设备、电视墙解码设备、客户端PC以及录像存储单元均通过IP网络与中心业务平台互联,各个组成部分之间传输的都是数字化的IP视频监控码流。IP网络本身可以是局域网(LAN),也可以是基于专线、VPN或Internet构建的广域网(WAN)。 为保证网络上传输的监控效果,系统采用了先进的MPEG-4、H.264视频编码技术,既可以在Internet 等低带宽条件下提供清晰流畅的图像,也可以在LAN等高带宽条件下提供DVD品质的高清晰图像。 由于采用数字化、网络化的联网架构,通过该系统,用户可以不受时间、地点限制对前端机房内的各类监控目标进行实时浏览和观看,并借助中心业务平台实现跨区域的统一管理和资源共享。 三、应用功能 结合机房监控需求,系统可以提供丰富的智能化应用功能,包括移动侦测、报警联动、环境变量采集与智能显示、分布式录像存储、电子地图智能定位、与已建动力监控系统的兼容以及语音对讲等。 1、分布式录像存储

机房监控系统设计方案

机房监控系统设计方案 第一编:技术方案 第一章、前言 随着计算机技术的迅速发展,数字交换技术的日新月异,计算机通信技术已经深入到社会生活并对社会经济的发展起着不可低估的作用。计算机机房现已成为国民经济发展中的信息枢纽,各行各业都想运用这一技术在市场经济的竞争中占据有利地位。在短短数年之中,机房建设在不断完善和发展,整个社会结构、产业结构、经济结构都在围绕着信息这个中心资源在转动、改造和演化。而且,随着经济的发展,信息网络所承受的压力越来越大,必须建立起一套安全,有效、高速的信息化网络,以适应整个社会信息化的需要,保证及时准确地处理信息。 机房数目和机房设备愈来愈多,由于各类设备各自独立,如果没有统一的监控系统进行管理,主要是依靠值班人员的定时巡检来进行系统监控,由于值班人员知识面和安全管理的问题,值班人员不可能详细地检查每套系统,因此存在较大的安全生产隐患,为满足工作需要,提高机房维护和管理的安全性,建议采用先进的智能化、数码化技术,对机房环境动力设备、保安报警、门禁、闭路电视监控等进行管理,以更有效利用人力资源。 根据这一要求,并综合考虑机房监控系统的发展趋势,***学院干杉校区机房监控系统工程采用《CSS3000机房安全自动化监控系统》,该系统集传统的动力环境设备监控、数码门禁智能系统、安防报警系统、数码综合影像处理系统于一体,通过智能网络,将上述各子系统集成在一个统一的平台上,通过ACTIVEX、DCOM、ODBC等先进的软件技术,达到所有子系统无缝集成、数据共享、一体化运作的应用目的。 《CSS3000机房安全自动化监控系统》可以实现门禁系统、视频监控系统、消防系统、安防报警、供配电、UPS、空调、柴油机、漏水、新风、温湿度监测等子系统的统一监控,不但减轻机房维护人员负担,提高系统可靠性,而且丰富的事件历史记录对系统设备的管理有着重要的参考价值,因而该系统对机房的科学管理具有特殊的意义,是机房运行维护部门的好帮手。 第二章、简述甲方机房监控系统状态 根据用户的实际情况,现需要全面监控***学院干杉校区计算机机房动力环境设备的运行情

机房工程施工方案

1机房工程方案设计 1.1机房工程范围 1.1.1机房工程 按招标文件,机房工程的范围如下表: 工程内容: 1、机房装修; 2、机房供配电系统; 3、机房防雷接地系统; 4、空调通风系统; 5、机房环境集中监控系统。

1.1.2设计目标 本项目质量目标为国家A级机房标准,A级机房具体技术指标如下:温湿度: 尘埃:主机房区在静态条件下,粒度≥0.5μm,个数≤18000/dm3 。噪音:在计算机系统停机情况下,主机房中心位置<65dB。 主机房内绝缘体的静电电位<1KV。 照度:机房区>500Lx,无眩光。 辅助房间>500Lx。 应急照明>50Lx。 接地:接地电阻<1Ω;零地电位差<2V。

主机房内无线电干扰场强,在频率为0.15~1000MHZ时,不应大于126dB。 主机房内磁场干扰环境场强不应大于800A/m。 在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值,不应大于500mm/s2。 医院机房工程的建设,主要是为计算机设备及工作人员创造一个良好的工作环境,相应的配套工程将为信息中心提供包括能源、环境、安全、监控、指挥、防灾和自动化等方面的环境,并提供可靠、安全、不间断的可持续发展的空间环境。 机房工程建设体现“面向未来”的设计思想,瞄准世界先进水平,努力建设一个具有国际水平的信息处理中心。为此,我公司提出了全新的理念——智能机房集成管理系统,将整个机房的各种动力环境设备子系统集成到一个统一的监控和管理平台上,通过在一个统一的简单易用的图形用户界面上,维护人员可以随时随地监控机房的任何一个设备,获取所需的实时和历史信息,进行高效的全局事件管理。该系统为机房维护人员提供了先进的管理手段、实时的管理信息和丰富的历史记录,可以提高对机房系统设备的管理水平,实现科学管理,同时也节省了人力,减轻了维护人员的劳动强度,提高了对突发事件的快速反应能力,减少了事故带来的危害和损失,从而使机房管理步入了一个新的境界。 1.1.3设计依据 《电子信息系统机房设计规范》(GB50174-2008)

智慧机房架构,智慧IDC机房监控与运营解决方案

智慧IDC机房监控与运营解决方案 【绿色】、【安全】、【高效】

CONTENTS 一、简介 二、智慧机房的目标与意义 三、智慧机房系统架构介绍 四、系统功能模块介绍 五、可扩展子系统

CONTENTS 一、简介 二、智慧机房的目标与意义 三、智慧机房系统架构介绍 四、系统功能模块介绍 五、可扩展子系统

8 二、智慧机房的目标 人员的实际需求,提升 目标: 智能化: 数据中心的规模化经营要求IDC 不断提高运维效率,因此智能化将成为IDC 发展的新方向。 可视化: 传统的表格式数据管理已不再是人工进行大数据处理的最佳选择,可视化技术将更加符合运维工作的效率。 远程化: 数据中心发展的规模化和异地化,对运维人员远程化运维能力提出了新的要求。

9二、智慧机房的意义 对运维的意义: 随着社会信息化程度的不断提高,IDC机 房管理设备的数量与日俱增。因此,“可视化、智能化、远程化”的数据中心管理系统将极大的提高运维效率并为数据中心的安全运营提供有力的保障。同时智能化机房将成为现代化数据中心发展的热点,将为IDC综合竞争力的提 升注入新的活力。对客户的意义: 智能机房将为IDC开拓一片新的增值服务领域。可为客户提供对其自身设备的远程可视化监控管理,实时动态呈现设备告警信息及设备参数,使维护和管理从人工被动看守的方式向计算机集中控制和管理的模式转变。可视化的管理方式将更加利于客户定制IDC的代维服务,提升客户服务感知的同时,也提升了IDC 的服务能力和营收能力。

二、智慧机房的目标与意义三、智慧机房系统架构介绍四、 系统功能模块介绍五、可扩展子系统 目录 CONTENTS 一、简介

(完整版)机房视频监控系统方案

**** 机房集中视频监控系统 设 计 方 案

目录 第一章系统概述........................................................................................................................ - 1 - 1.1 需求分析....................................................................................................................... - 1 - 1.2 设计思想....................................................................................................................... - 1 - 1.3 设计规范....................................................................................................................... - 2 -第二章系统设计........................................................................................................................ - 4 - 2.1 系统设计目标............................................................................................................... - 4 - 2.2 系统功能介绍............................................................................................................... - 4 - 2.2.1 视频实时监控.................................................................................................... - 4 - 2.2.2 屏墙多种显示方式............................................................................................ - 5 - 2.2.3 录像存储............................................................................................................ - 5 - 2.2.4 录像文件管理.................................................................................................... - 5 - 2.2.5 全功能遥控........................................................................................................ - 5 - 2.2.6 远程配置管理.................................................................................................... - 5 - 2.2.7 报警管理............................................................................................................ - 5 - 2.2.8 设备管理............................................................................................................ - 6 - 2.3 系统体系结构............................................................................................................... - 7 - 2.3.1 系统组网图........................................................................................................ - 7 - 2.3.2 机房监控拓扑图................................................................................................ - 8 - 2.4 系统硬件组成............................................................................................................. - 10 - 2.4.1 应用服务器...................................................................................................... - 10 - 2.4.2 电视墙.............................................................................................................. - 10 - 2.4.3 存储介质.......................................................................................................... - 10 - 2.4.4 机房外设备...................................................................................................... - 10 - 2.4.5 机房内设备...................................................................................................... - 11 - 2.4.6 NVR .................................................................................................................. - 11 - 2.4.7 中心管理服务器群.......................................................................................... - 11 - 2.5 系统特色..................................................................................................................... - 11 -第三章系统主要设备.............................................................................................................. - 13 - 3.1 红外筒形摄像机......................................................................................................... - 13 - 3.2 红外半球摄像机......................................................................................................... - 15 - 3.3 红外球型摄像机......................................................................................................... - 17 -第四章设备清单...................................................................................................................... - 21 - 4.1 机房监控前端设备..................................................................................................... - 21 - 4.2 存储及监控中心软硬件............................................................................................. - 21 -

机房环境监控系统方案

AYLCE机房综合监控系统解决方案 1.概述 通过对某客户机房动力和环境集中监控系统项目需求的分析和我们多次对机房现场勘察及与技术管理人员的沟通和交流,我们推荐选用最新版的专业机房动环设备集中监控管理软件――“AYLCE机房综合监控系统”。该系统可以很好实现对计算机机房的动力(包括供配电、防雷、UPS、蓄电池)、环境(包括温湿度、空调监测、漏水监测)、安保(视频监控、门禁)等三部分的各个子系统进行现场实时监控和管理。通过采用先进的计算机技术、网络通讯技术、视频传输技术、图像处理技术和软件组态技术等,可方便地实现对各个智能设备运行状态、运行参数的显示、处理和存储等;并可实现各子系统之间的数据流动,并且具有强大的联动功能;同时,本系统的故障自动检测与专家诊断功能以及丰富的报警功能,也极大地减轻了机房维护人员负担,在提高了机房系统的可靠性的同时提高了整个机房的运行效率,实现了对于机房的科学管理。强大的二次开发接口,内置完整VBScript,兼容各种通用控件,能够及其方便快速地对用户的特殊需求作开发,完全不必担心影响系统稳定性。 通过AYLCE机房综合监控系统对所有的信息、报警事件进行记录,实现相关信息采集的实时化以及报警信息处理的自动化,为某客户的信息化、网络化系统提供一个稳定、安全的机房环境保障。 2.设计依据 ◆用户机房动力环境集中监控需求 ◆《电子信息系统机房设计规范(GB 50174-2008)》 ◆《电子计算机机房设计规范(GB 50174-93)》 ◆《计算机站场地技术条件(GB 2887-89)》 ◆《计算机站场地安全要求(GB 9361-88)》 ◆《通信局(站)电源、空调及环境集中监控管理系统(YDt 1363.2-2005)》 ◆《智能建筑设计标准(GB/T50314-2006)》 ◆《低压配电设计规范(GB 50054-95)》

机房工程施工方案范文

机房工程施工方案 1

1机房工程方案设计 1.1 机房工程范围 1.1.1机房工程 按招标文件,机房工程的范围如下表: 工程内容: 1、机房装修; 2、机房供配电系统; 3、机房防雷接地系统; 4、空调通风系统; 5、机房环境集中监控系统。 1.1.2设计目标 本项目质量目标为国家A级机房标准,A级机房具体技术指标如下:温湿度: 尘埃:主机房区在静态条件下,粒度≥0.5μm,个数≤18000/dm3 。 噪音:在计算机系统停机情况下,主机房中心位置<65dB。 主机房内绝缘体的静电电位<1KV。 照度:机房区>500Lx,无眩光。

辅助房间>500Lx。 应急照明>50Lx。 接地:接地电阻<1Ω;零地电位差<2V。 主机房内无线电干扰场强,在频率为0.15~1000MHZ时,不应大于126dB。 主机房内磁场干扰环境场强不应大于800A/m。 在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值,不应大于500mm/s2。 医院机房工程的建设,主要是为计算机设备及工作人员创造一个良好的工作环境,相应的配套工程将为信息中心提供包括能源、环境、安全、监控、指挥、防灾和自动化等方面的环境,并提供可靠、安全、不间断的可持续发展的空间环境。 机房工程建设体现“面向未来”的设计思想,瞄准世界先进水平,努力建设一个具有国际水平的信息处理中心。为此,我公司提出了全新的理念——智能机房集成管理系统,将整个机房的各种动力环境设备子系统集成到一个统一的监控和管理平台上,经过在一个统一的简单易用的图形用户界面上,维护人员能够随时随地监控机房的任何一个设备,获取所需的实时和历史信息,进行高效的全局事件管理。该系统为机房维护人员提供了先进的管理手段、实时的管理信息和丰富的历史记录,能够提高对机房系统设备的管理水平,实现科学管理,同时也节省了人力,减轻了维护人员的劳动强度,提高了对突发事件的快速反应能力,减少了事故带来的危害和损失,从而使机房管理步入了一个新的境界。

智能化系统机房解决方案

建筑智能化系统机房推荐方案 一、系统概叙 随着智能化系统技术和设备的不断更新换代,安装智能化系统控制设备的场地技术,即机房工程也在不断地推陈出新。所采用的新材料、设备、工艺和技术,其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等,能充分满足计算机设备的安全可靠地运行,延长系统使用寿命的要求,同时又要给系统管理员创造一个舒适、典雅的环境。 机房是智能化系统工程的核心场所,在此聚集了网络、监控及其它部分系统的中心控制设备。为了实现即能为这些核心设备提供一个安全、良好的运行环境,又能做到经济、实用。我们将机房分成以下几个部分:装修部分、配电部分、照明部分、空调部分、无人值守系统、自动消防灭火系统、防雷部分、接地部分,分别进行设计。 二、机房装修部分 1、吊顶装饰 吊顶是机房中重要的组成部分。机房内的吊顶主要具有以下作用: ●吊顶至顶棚的空间作为机房的回风风库,当不作为风库时,可用来布置通 风管道。 ●安装固定照明灯具及专线,安装固定自动火灾探测器。 ●防止灰尘下落。 由于机房吊顶上通常需敷设大量管线和安装各种设备,因此现代机房要求机房吊顶必须防火、防尘、美观、且易于拆装。 天花吊顶的种类较多,根据板基材料可分为:铝合金、铝塑板、石膏板。 本方案推荐采用微孔铝合金天花吊顶,天花板规格为600mm×600mm,白色亚光面,是通过冷扎铝合金制成,表面涂有瓷型聚酯漆,打孔面板和纤维材料组合具有吸音作用。

吊顶采用轻钢龙骨构成框架,通过螺纹钢吊装固定于楼顶面,再将天花板块安装在轻钢龙骨上。天花安装后,采用亚光不锈钢天角线压边装饰。不锈钢天角线与玻璃隔墙互相衬托,协调一致,效果极佳。 2、活动地板安装 活动地板在机房中是必不可少的。机房敷设活动地板主要有三个作用: ●在活动地板下形成隐蔽空间,可以在地板下敷设电源线管、线槽、综合布 线、消防管线等以及一些电气设施(插座、插座箱等)。 ●由于敷设了活动地板可以在活动地板下形成空调送风静压箱。 ●活动地板的抗静电功能也为计算机及网络设备的安全运行提供了保证。 活动地板的种类较多,根据板基材料可分为:铝合金、全钢、中密度刨花板。它们的表面都是粘贴PVC抗静电贴面。 本方案推荐采用全钢防静电活动地板,地板规格为600mm×600mm,敷设高度为30cm。 活动地板安装过程中,地板与墙面交界处,活动地板进行精确切割下料。切割边做封胶处理后安装。地板安装后,用亚光不锈钢踢脚板压边装饰。不锈钢踢脚板与不锈钢玻璃隔墙互相衬托,协调一致,效果极佳。 在防静电地板安装时,地板下安装铺设静电泄漏地网,通过静电泄漏干线和机房安全保护地的接地端子封在一起,将静电泄漏掉,起到防静电效果。 3、玻璃隔断安装 玻璃隔断是对机房进行功能分区的必要部分。可以说,没有哪个稍具规模的机房里没有玻璃隔墙。最初的玻璃隔墙是在木隔墙上安装固定玻璃窗,然后在八十年代初期大量采用铝合金玻璃隔墙。九十年代初期不锈钢饰面大玻璃隔墙在机房中得到了广泛应用。这种隔墙配合以不锈钢无框自由门,采用12毫米厚玻璃,安全、牢固,壮观气派,透视效果极好,衬托了机房宏观形象。玻璃隔墙的优点确立了它在机房中的地位。在玻璃隔墙实际使用中,最初用做饰面的不锈钢镜面板尽管外形靓丽,但终因易产生眩光而逐步淘汰,代之以亚光不锈钢饰面。 本方推荐采用12mm厚单片防火玻璃制作成玻璃隔断,采用钢结构构件固定,并使用亚光不锈钢板包边饰面。既满足了防火要求,又有通透感,视觉上起到增大空间、无障查视的作用。

机房网络视频监控解决方案

机房网络视频监控解决方案 一、概述 随着通信行业的发展,建立以机房为基础的综合监控系统,实现机房无人值守,是当前通信行业提高生产效益、保障安全生产的有效手段。 在调度中心建立监控中心,能够对各机房的有关数据、环境参量、图像进行监控和监视,以便能够实时、直接地了解和掌握各个机房的情况,并及时对发生的情况做出反应, 同时增强机房自身的安全防X能力,提高服务品质。 二、网络拓扑图:

三、系统组成1、前端设备监控前端主要由前网络视音频服务器、摄像机(防护罩、镜头、支架)、云台、解码器、红外探测器及各类传感器等主要设备组成。网络视频服务器是整个系统中的核心设备,实现网络化、数字化处理工作,它完成模拟视频监视信号的数字采集、影像压缩、监控数据处理、报警信号的采集、网络的传输等功能。它可将前端的模拟信号同时处理成高清晰的实时数字图像发布到网络中,可实现多用户同时监控相同或者不同的现场图像,真正做到视频共享。 2、监控中心 监控主要由中心服务器管理软件、集中客理客户端、WEB客户端、视频转发服务器、电视墙软件等组成。中心服务器管理软件是整个监控管理中心的核心部分,

即所有的二级分控中心及客户端软件,都必需通过中心服务器的统一认证,才能实现对前端的网络音视频编码器的访问,大大提高了整个系统的安全性,并有效的管理了整套系统。 四、系统优势 建立一个高度集成的管理平台,将全公司的机房的图像系统、安防系统、门禁系统、机房设施监控系统、机房环境监控系统、报警求救系统等集成在一个智能化管理平台中进行统一管理,这样可以大大提高系统的监控效率,降低使用难度。 建立一个远程联网型的管理平台,将全公司的办公大楼以及重要机房的监控系统通过内部网络构成一个有机的整体,实现信息共享,一旦网点有事发生,上级单位能及时全面的掌握有关情况。 建立一个统一的监控管理平台,为不久的将来系统能够平滑地升级全省、全国统一监控管理平台奠定基础。 建立一个统一的监控管理平台, 对系统的重要信息进行本地、中心的多重备份管理,保证录像数据等资料的安全性。 将监控系统构建在目前日益普及的宽带以太网上,使得任何一个管理者在授权的情况下都可以通过网络在本地和远程实现集中监控管理,从而扩展了监控的领域和X围,便于根据管理的规模灵活的扩展和升级,大大提高了监控的效率。采用统一的高度集成的监控管理平台,将使得培训的成本大大降低,监控效率的提高,也有助与减少维护人力,从而降低维护成本。 采用统一的可以兼容各种硬件监控设施的监控管理平台,对于系统的改造和升级,在保证实际效果的同时,能够充分地利用现有的监控设备和监控系统的硬件设施,本地监控和远程监控系统的设备要能够有机的融合,节省资金投入。 系统平台的建设能够分步实施,在建立统一中心监控平台的前提下,可以先行建县市级平台选择试点。在系统功能方面可以先行接入机房的图像、安防监控系统,然后逐步接入其他功能模块,从而降低了投入和实施的风险。

(完整版)机房视频监控系统方案

机房集中视频监控系统 目录 第一章系统概述............................................................. - 1 - 1.1 需求分析............................................................ - 1 - 1.2 设计思想............................................................ - 1 - 1.3 设计规范............................................................ - 2 - 第二章系统设计............................................................. - 4 - 2.1 系统设计目标........................................................ - 4 - 2.2 系统功能介绍........................................................ - 4 - 2.2.1 视频实时监控 .................................................. - 4 - 2.2.2 屏墙多种显示方式 .............................................. - 5 - 2.2.3 录像存储...................................................... - 5 - 2.2.4 录像文件管理 .................................................. - 5 - 2.2.5 全功能遥控 .................................................... - 5 - 2.2.6 远程配置管理 .................................................. - 5 - 2.2.7 报警管理...................................................... - 5 - 2.2.8 设备管理...................................................... - 6 - 2.3 系统体系结构........................................................ - 7 - 2.3.1 系统组网图 .................................................... - 7 - 2.3.2 机房监控拓扑图 ................................................ - 8 - 2.4 系统硬件组成....................................................... - 10

数据中心施工组织设计

目录 编制说明 (4) 一、编制依据 (5) 二、工程概况 (6) 三、施工总平面布臵及说明 (8) 四、施工准备 (9) 1. 现场准备 (9) 2. 技术准备 (9) 3. 劳动力准备 (10) 4. 材料准备 (11) 5. 机械设备准备 (12) 五、施工部署 (12) 1. 工程项目组织机构 (12) 2. 各部门职责 (13) 3. 总体部署原则 (15) 4. 施工协调管理: (16) 5. 协调方式 (17) 6. 施工垃圾处理: (18) 7. 施工临时用电计划 (18) 六、工程施工计划及其说明 (21) 1. 进度计划保证措施 (21)

2.技术工人需用计划( 见表6-1) (21) 3.主要施工机械设备需用计划(见表6-3、表6-4) (22) 4.节约计划(降低成本措施) (23) 5.技术节约措施 (24) 七、主要工程项目的施工程序和施工方法 (26) 1.总施工工艺流程 (26) 2.机房内吊顶板施工方法 (26) 3.墙面彩钢板施工工艺 (27) 4.玻璃隔墙安装施工工艺 (27) 5.抗静电活动地板铺设施工工艺 (28) 6.玻化砖铺设施工工艺 (29) 7.电气安装施工工艺: (30) 8.空调工程安装施工工艺 (41) 9.机房集中监控弱电系统工程施工程序及要求: (43) 10.综合布线系统施工方案及工艺要求 (44) 11.机房监控工程: (49) 12.KVM系统施工方案及工艺要求: (51) 13.消防报警系统工艺流程 (53) 八、工程质量管理目标 (54) 1.质量方针 (54) 2.质量目标 (55) 3.工期目标 (55)

智慧小区机房系统智能化综合解决方案

智慧小区机房系统智能化综合解决方案 4.1 5.1系统概述 弱电机房是数据和通讯枢纽中心,作为保证通信设备长期安全、稳定运行的工作场地,必须严格按照国家有关计算机机房设计规范进行设计施工,应符合国家相关标准中有关计算机机房标准及要求。 4.1 5.2系统设计 4.1 5.2.1机房建设 机房的建设融合了装修、电力、综合布线、安全防范、消防等多方面的综合设计,是系统化、智能化的工程。本方案为小区的机房装修设计提供一些参考。 1、机房等级 按照C级机房环境标准建设。 2、装修布局 装修及平面布局为后期留有足够扩展空间。机房内地板铺设高度为300mm,吊顶高度为2700mm,机房净空高度为2400mm。 3、供配电系统 供电类别:

计算机及网络系统按照一级供电方式设计,采用UPS不间断电源系统。 4、机房的技术安全要求 引用标准 采用成熟的,已经验证过的技术,做集成与开发创新,不做底层技术的创新。 ?《电子计算机场地通用规范》GB/T 2887-2000 ?《电子信息系统机房设计规范》GB 50174-2008 ?《计算站场地安全要求》GB 9361-88 ?《建筑内部装修设计防火规范》GB 50222-95 ?《民用建筑工程室内环境污染控制规范》 GB50325-2001 ?《低压配电设计规范》GB 50054-2011 ?《安全防范工程技术规范》GB 50348-2004 ?《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-2000 ?《火灾自动报警系统设计规范》GBJ 50116-2013 ?《建筑设计防火规范》GB50016-2014 ?《电磁辐射防护规定》(GB8702-88) ?《供配电系统设计规范》GB/T 50052-2009 ?《建筑照明设计标准》GB/T 50034-2013 ?《通信机房静电防护通则》YD/T754-95

iVMS-8800—机房动环监控系统解决方案-1

机房行业系统解决方案机房动环监控系统

目录 第1章背景与需求 (5) 1.1项目背景 (5) 1.2需求分析 (6) 第2章设计思路 (7) 2.1设计原则 (7) 2.2整体思路 (8) 2.3设计依据 (9) 2.4设计意义 (9) 第3章系统总体设计 (11) 3.1监控系统结构 (11) 3.2系统组成 (12) 3.2.1机房前端系统 (12) 3.2.2传输网络 (12) 3.2.3监控中心 (12) 3.3功能设计 (12) 第4章机房前端系统设计 (15) 4.1机房概述 (15) 4.2机房监控系统概述 (15) 4.3机房典型构架 (16) 4.4视频监控子系统 (16) 4.4.1监控点分布 (17) 4.4.2摄像机选型 (18) 4.4.3视频处理单元 (18) 4.5动力环境监测子系统 (19) 4.5.1环境数据处理单元 (19) 4.5.2温湿度传感器 (20)

4.5.3水浸传感器 (22) 4.5.4供配电系统 (23) 4.5.5 UPS监测系统 (24) 4.6安全防范子系统 (25) 4.6.1红外对射 (25) 4.6.2电子围栏 (27) 4.6.3红外双鉴 (28) 4.6.4玻璃破碎探测器 (29) 4.7火灾报警子系统 (30) 4.8门禁子系统 (31) 4.9空调控制子系统 (33) 4.9.1精密空调控制 (33) 4.9.2舒适性空调控制 (34) 4.10语音对讲子系统 (35) 4.11智能控制子系统 (36) 4.12传输子系统 (37) 4.12.1网络交换机 (37) 4.13机房保障子系统 (38) 4.13.1抗干扰 (38) 4.13.2供电电源 (38) 4.13.3组屏与布线 (39) 第5章传输网络设计 (40) 5.1光纤直联方式 (40) 5.2带宽租用VPN专网 (40) 5.3传输方式综述 (40) 第6章监控中心设计 (42) 6.1监控中心系统组成 (42) 6.1.1监控中心系统 (42)

数据中心机房施工方案

数据中心机房施工方案 一、机房装修 (一)、房顶地板防尘漆工程 1 工艺流程 基层处理→刮腻子补孔→磨平→满刮腻子→磨光→满刮第二遍腻子→磨光→涂刷第一遍防尘漆→磨光→涂刷第二遍防尘漆→清扫。 2 操作工艺 (1)、基层处理: 对不同材料的基层应分别用不同的方法处理,处理后要达到表面平整、干燥、无油污、无浮尘。混凝土或抹灰基层含水率不得大于10%。 (2)、满刮腻子: 刮墙腻子由白乳胶漆、滑石粉或大白粉、2%羧甲基纤维素溶液调配而成,调成比例为1:5:3.5(重量比)。第一遍腻子要求横向刮满,第二遍腻子要求竖向刮抹。要求刮抹平整、均匀、光滑、密室;线角及棱边

整齐。满刮时,不漏刮,接头不留槎,不玷污门窗框及其他部位。干透后用砂纸打磨平整。 (3)、磨砂纸: 每道腻子应磨砂纸一遍,每道砂纸要把墙面磨光、磨平、不留浮腻子和刮痕,并将浮尘清扫干净。 (4)、封底漆: 若采用高档乳胶漆,则在第二遍满刮腻子后增加封底漆工序。封底漆可采用滚涂或是喷涂方法施工,施涂时,涂层要均匀,不可漏涂,若封底漆渗入基层较多时,需重涂。 (5)、涂刷乳胶漆。 施工时乳胶漆的涂膜不宜过厚或是过薄。一般以充分盖底、不透虚影、表面均匀为宜。涂刷遍数一般为两遍,必要时可适当增加涂刷遍数。在正常气温条件下,每遍涂料的时间间隔约为4h左右。 (6)、磨光: 第一遍乳胶漆涂刷施工结束4h后,用细砂纸磨光,若天气潮湿,4h 后未干,应延长时间,待干燥后再磨。 (7)、清扫: 清扫飞溅的防尘漆,房顶、专墙乳胶漆可采用刷、滚涂施工方式外,还可以采用喷枪进行喷涂。

(二)吊顶工程 (1)工艺流程: 放线→安装主龙骨吊杆→安装主龙骨→安装固定联结件→安装骨架→安装金属装饰面板。 (2)操作要点: 1)放线: a.根据设计标高沿墙面和柱面弹出吊顶标高线,弹线应清楚,位置准确,水平允许偏差士5mm。 b.根据施工图纸,在结构顶棚上弹出主龙骨位置线并详细标注出吊挂点的位置。 2)安装主龙骨吊杆: a.吊杆的规格应符合设计要求并在安装前做防锈处理。 b.用膨胀螺栓将吊杆固定到结构顶棚上,固定应结实牢固;吊杆间距应满足设计要求,不应大于1200mm。

智慧机房项目解决方案

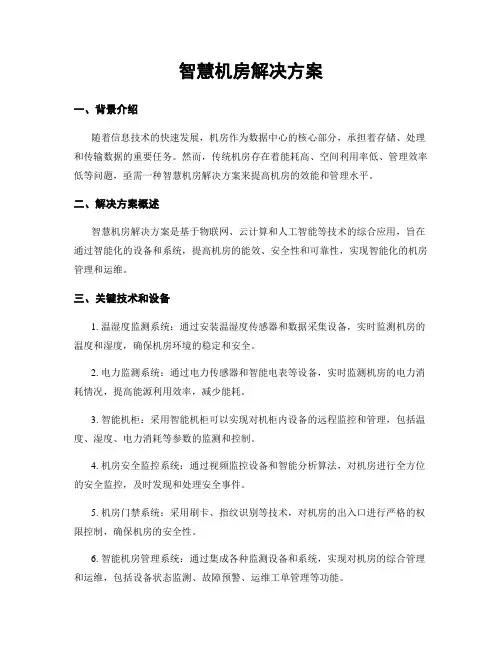

智慧机房解决方案
