合成氨技术解决方案
减少投资和运营成本
同时实现产能、安全、效益的最大化
H 2/N 2= 3.0 惰性气体 ~0.3% 体积百分数
合成气，进入压缩机 来自干燥器 的合成气
废气 用作燃料
气体
和蒸汽进料
管板
混合
转化气
填充催化剂的
重整管
末端开口的
管程耐火
衬里
ART
排出物
分布器
对于传统的磁铁矿氨合成回路，
供了卧式氨合成塔。催化床间的内部冷却器用于最大程度地提高转化率和回收热量
过量空气
工艺 蒸气
制冷 压缩机
进料
合成气 压缩机
甲烷化反应器
天然气压缩机
冷凝 气提塔
工艺 蒸气
回收
热量 回收
去BFW 系统
MP 蒸汽
热量 空气压缩机
脱硫
自热式 转化炉 (ATR)
工艺 预热炉
热量 回收
换热式 转化炉
干燥器
热量 回收
气提塔
废气 用作燃料
氨 产品
卧式合成氨反应器
组合氨冷器
冷凝器
进出口换热器
精馏塔
膨胀机 吸收塔
Purifier 系统
https://www.doczj.com/doc/0e12174011.html,
?2008 KBR, Inc.
版权所有
美国印刷
K08220 10/08
https://www.doczj.com/doc/0e12174011.html,
年产五十万吨合成氨的原料气制备工艺筛选 合成氨生产工艺流程简介 合成氨因采用的工艺不同其生产流程也有一定的差别，但基本的生产过程都大同小异，基本上由原料气的生产、原料气的净化、合成气的压缩以及氨合成四个部分组成。 ●原料气的合成 固体燃料生产原料气：焦炭、煤 液体燃料生产原料气：石脑油、重油 气体燃料生产原料气：天然气 ●原料气的净化 CO变换 ●合成气的压缩 ●氨的合成 工业上因所用原料制备与净化方法不同，而组成不同的工艺流程，各种原料制氨的典型流程如下： 1)以焦炭（无烟煤）为原料的流程 50年代以前，世界上大多数合成氨厂采用哈伯-博施法流程。以焦炭为原料的吨氨能耗为88GJ，比理论能耗高4倍多。 我国在哈伯-博施流程基础上于50年代末60年代初开发了碳化工艺和三催化剂净化流程： ◆碳化工艺流程将加压水洗改用氨水脱除CO2得到的碳酸氢铵经结晶，分离后作 为产品。所以，流程的特点是气体净化与氨加工结合起来。 ◆三催化剂净化流程采用脱硫、低温变换及甲烷化三种催化剂来净化气体，以替代 传统的铜氨液洗涤工艺。 2)以天然气为原料的流程 天然气先要经过钴钼加氢催化剂将有机硫化物转化成无机硫，再用脱硫剂将硫含量脱除到以下，这样不仅保护了转化催化剂的正常使用，也为易受硫毒害的低温变换催化剂应用提供了条件。 3)以重油为原料的流程 以重油作为制氨原料时，采用部分氧化法造气。从气化炉出来的原料气先清除炭黑，经CO耐硫变换，低温甲醇洗和氮洗，再压缩和合成而得氨。 二、合成氨原料气的制备方法简述 天然气、油田气、炼厂气、焦炉气、石脑油、重油、焦炭和煤，都是生产合成氨的原料。除焦炭成分用C表示外，其他原料均可用C n H m来表示。它们呢在高温下与蒸汽作用生成以H2和CO为主要组分的粗原料气， 这些反应都应在高温条件下发生，而且为强吸热反应，工业生产中必须供给热量才能使其进行。 按原料不同分为如下几种制备方法： ●以煤为原料的合成氨工艺 各种工艺流程的区别主要在煤气化过程。 典型的大型煤气化工艺主要包括固定床碎煤加压气化工艺、德士古水煤浆加压气化工艺以及壳牌干煤粉加压气化工艺。 ①固定床碎煤气化
合成氨工艺流程标准化管理部编码-[99968T-6889628-J68568-1689N]
将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化所生成的半水煤气经燃烧室、废热锅炉回收热量后送入气柜。 半水煤气由气柜进入电除尘器，除去固体颗粒后依次进入压缩机的Ⅰ、Ⅱ、Ⅲ段，加压到~，送入脱硫塔，用溶液或其他脱硫溶液洗涤,以除去硫化氢，随后，气体经饱和塔进入热交换器，加热升温后进入一氧化碳变换炉，用水蒸汽使气体中的一氧化碳变为氢。变换后的气体，返回热交换器进行降温，并经热水塔的进一步降温后，进入变换器脱硫塔，以除去变换时产生的硫化氢。然后，气体进入二氧化碳吸收塔，用水洗法除去大部分二氧化碳。脱碳后的原料进入压缩机Ⅳ、Ⅴ段，升压到压缩机~后，依次进入铜洗塔和碱洗塔，使气体中残余的一氧化碳和二氧化碳含量进一步降至20（ppm）以下，以满足合成氨的要求。 净化后的原料气进入压缩机的最后一段，升压到~MPa进入滤油器，在此与循环压缩机来的循环气混合，经除油后，进入冷凝塔和氨冷器的管内，再进入冷凝塔的下部，分离出液氨。分离出液氨后的气体进入冷凝塔上部的管间，与管内的气体换热升温后进入氨合成塔。在高温高压并有催化剂存在的条件下，将氮氢气合成氨。出合成塔的气体中，约含氨10~20%，经水冷器与氨冷器将氨液化并分离后，其气体进入循环压缩机循环使用。分离出的液氨进入液氨贮槽。 原料气的制备:制备氢氮比为3:1的半水煤气 即造气。将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化后生成氢氮比为3:1的半水煤气。整个生产过程由煤气发生炉、燃烧室、废热锅炉、气柜等设备组成。 固定床半水煤气制造过程由吹风、上吹制气、下吹制气、二次上吹、空气吹净等5个阶段构成，为了调节氢氮比，在吹风末端要将部分吹风气吹入煤气，这个过程通常称为吹风回收。 吹风阶段：空气从煤气炉的底部吹入，使燃料燃烧，热量贮存于燃料中，为制气阶段碳与水蒸汽的反应提供热量。吹风气经过燃烧室和废热锅炉后放空。上吹制气阶段：从煤气炉的底部通入混有适量空气的水蒸汽，和碳反应生成的半水煤气经过炉的顶部引出。向水蒸汽中加入的空气称为加氮空气。 下吹制气阶段：将水蒸汽和加氮空气由炉顶送入，生成的半水煤气由炉底引出。二次上吹制气阶段：水蒸汽和加氮空气自下而上通过燃料层，将炉底残留的半水煤气排净，为下一步送入空气创造安全条件。 空气吹净阶段：从炉底部吹入空气，所得吹风气为半水煤气中氮的主要来源，并将残留的半水煤气加以回收。 以上五个阶段完成了制造半水煤气的主过程，然后重新转入吹风阶段，进入下一个循环。原料气的净化：除去原料气中的硫化氢、二氧化碳等杂质，将一氧化碳转化为氢气本阶段由原料气脱硫、一氧化碳变换、水洗（脱除二氧化碳）、铜洗（脱除一氧化碳）、碱洗（脱除残余二氧化碳）等几个工段构成，主要设备有除尘器、压缩机、脱硫塔、饱和塔、热水塔、一氧化碳变换炉、二氧化碳吸收塔、铜洗塔、碱洗塔等。 脱硫：原料气中硫化物的存在加剧了管道及设备的腐蚀，而且能引起催化剂中毒，必须予以除去。脱硫方法可分为干法脱硫和湿法脱硫两大类。干法脱硫是用固体硫化剂，当气体通过脱硫剂时硫化物被固体脱硫剂吸附，脱除原料气中的少量硫化氢和有机硫化物。一般先进行湿法脱硫，再采用干法脱硫除去有机物和残余硫化氢。湿法脱硫所用的硫化剂为溶液，当含硫气体通过脱硫剂时，硫化物被液体剂吸收，除去气体中的绝大部分硫化氢。
合成氨工艺设计 摘要：介绍了不同原料的合成氨和合成氨各个工段工艺流程，指出了我国合成氨工艺技术现状及其未来发展趋势，认为未来合成氨技术进展的主要趋势是大型化、低能耗、结构调整、清洁生产、长周期运行。 关键词：合成氨；发展现状；发展趋势 氨是最为重要的基础化工产品之一, 其产量居各种化工产品的首位; 同时也是能源消耗的大户, 世界上大约有10% 的能源用于生产合成氨。氨主要用于农业, 合成氨是氮肥工业的基础, 氨本身是重要的氮素肥料, 其他氮素肥料也大多是先合成氨、再加工成尿素或各种铵盐肥料, 这部分约占70% 的比例, 称之为“化肥氨”; 同时氨也是重要的无机化学和有机化学工业基础原料, 用于生产铵、胺、染料、炸药、制药、合成纤维、合成树脂的原料, 这部分约占30%的比例, 称之为“工业氨”。未来合成氨技术进展的主要趋势是“大型化、低能耗、结构调整、清洁生产、长周期运行”。 一、不同原料合成氨工艺流程 1、以固体燃料（煤或焦炭）为原料的合成氨的简要生产过程 煤或焦炭造气脱硫 CO变换 精制脱CO2 压缩 合成合成尿素 氨尿素 2、以天然气或轻油为原料的合成氨的简要生产过程 天然气或轻油脱硫一段转化二段转化 CO高变 CO低变 压缩甲烷化脱CO2 合成合成尿素 氨尿素 3、以重油为原料的合成氨的简要生产过程 重油油气化除炭黑脱硫 CO变化 空气空分脱CO 2 液氨洗涤合成尿素
尿素 压缩合成 氨 二、合成氨各工段工艺流程（以煤为原料） 1、造气工段（间歇式气化过程在固定床煤气发生炉中进行的） （1）五个阶段： ①吹风阶段：吹入空气，提高燃料层温度，吹风气放空。 工艺流程：空气—煤气炉底部—燃料层—炉顶—上旋风除尘器—废热锅炉—烟囱放空或送吹风气系统回收。 ②一次上吹制气阶段：自下而上送入水蒸汽进行气化反应，燃料层下部温度下降，上部升高。 工艺流程：水蒸汽和加氮空气—煤气炉底部—燃料层—炉顶—上旋风除尘器—废热锅炉—洗气箱—洗气塔—煤气总管—气柜 ③下吹制气阶段：水蒸汽自上而下进行反应，使燃料层温度趋下均衡。 工艺流程：蒸汽（不加空气）—炉顶—燃料层—炉底—废热锅炉—洗气箱—洗气塔—煤气总管—气柜 ④二次上吹制气阶段：使底部下吹煤气排净，为吹入空气做准备。工艺流程与一次上吹阶段相同。 ⑤空气吹净阶段：此部分吹风气加以回收，作为半水煤气中氮的主要来源。 工艺流程：空气—煤气炉底部—燃料层—炉顶—上旋风除尘器—废热锅炉—洗气箱—洗气塔—煤气总管—气柜 （2）工艺条件： ①温度：炉温应较熔点温度低50℃ ②吹风速度：吹风速度直接决定放热。 ③蒸汽用量：是改善煤气质量和提高煤气产量的重要手段之一。 ④循环时间及其分配：等于或略少于3min 2、净化工段
合成氨 发展史及未来的发展方向
合成氨发展史及未来的发展方向 各位同事工友们，下午好： 我今天演讲的题目是“合成氨发展史及未来的发展方向”，是一种科普性质的讲义，作为一个搞氨合成的专业技术人员来说，知道合成氨的发展历史和未来的发展方向，对把握我们公司的发展和了解我们的现状，很有必要和意义。 一、为什么叫合成氨 我们把氨叫做合成氨，为什么在氨的前面加了“合成”两个字，我们知道氨的分子式是NH3，由于氨的不活泼性，使得人们直到19世纪晚期仍然普遍认为将氮与氨直接合成氨是不可能的，20世纪初，虽然有人借助催化剂的作用合成了氨，但仍然认为无法工业化，因为确实遇到了诸如可供实际工业使用的催化剂难以找到、高温高压能够抵抗氢腐蚀的材料无法解决等问题，可以认为合成氨的技术开发历程阻力重重，举步维艰，经过千万次的不懈努力，才使得世界上第一座工业规模的氨系统于1913年在德国建成投产。从此开创了氮肥工业的新纪元。为了纪念氨开发的艰难，特在氨前面加“合成”两个字。 二、合成氨在国民经济中的地位和作用 1、用氨制造氮肥。我们知道土壤所缺的养份主要是氮磷、钾。从解放前直至改革开放初期，中国的粮食产量一直不能自给自足，主要原因是中国几乎所有的土壤都需补氮。
由于合成氨工业不能满足农业施肥的需要，土壤补氮不足，农作物只能在低产水平上徘徊（300斤过黄河，400斤跨长江），为了满足粮食生产的需要，我国一直把发展化肥工业作为整个化学工业的首要任务，中国要以全世界7%的耕地来养活全世界22%的人口。经过60多年的发展，我国合成氨制造和氮肥产量已居世界首位，合成氨作为制造氮肥的主要原料，为粮食增产、农民增收、社会稳定立下了汗马功劳。 2、氨的工业用途 氨是氮的一种固定形式，除少数场合直接使用外，更主要的是使用其中的氮与其他物质化合而成各种不同的含氮化合物，然后再用于各工业领域。 虽然氮分子只由两个氮原子组成，但是氮原子可以形成三个键，如果这三个键都与氢原子相联，就形成了氨（NH3），将氨的氢原子以各种不同的化学物质取代，就会的到不同的衍生物。 氨中的氢原子被碳（C）取代后，由于碳的加入，氨由无机物而变为有机物---胺，按取代氢原子数目多少而依次排列为伯胺、仲胺和叔胺，这些都是重要的化工原料。在特殊情况下，氮还可以产生第四个键，如也被碳（C）取代，即成为季胺，这是构成人体的重要组成部分：胆胺及胆碱的基础。 氨基与苯环相联，就构成苯胺，这是苯胺系如染料的基
第一章合成氨的现状及发展概况 1.1 概况 氨是20世纪世界重要的基础化工产品之一，其产量居各种化工产品的首位；同时也是能源消耗的大户，世界上大约有10%的能源用于生产合成氨。氨既是主要的最终产品，同时又是重要的中间体[6]。按其提供反应氮用途分为“化肥氮”和“工业氮”。氨主要用于农业，合成氨是氮肥工业的基础，氨本身就是重要的氮素肥料，其他氮素肥料也大多是先合成氨、再加工成尿素或各种铵盐肥料，这部分约占70%的比例，称之为“化肥氨”；同时氨也是重要的无机化学和有机化学工业基础原料，用于生产铵、胺、染料、炸药、制药、合成纤维、合成树脂的原料，这部分约占30%的比例，称之为“工业氨”[7]。氨在21世纪世界经济中仍将占有十分重要的地位。展望21世纪合成氨的发展，对于我们了解合成氨发展和变化规律，预测21世纪合成氨发展趋势，制定规划和促进社会经济可持续发展具有十分重要的现实意义。 1.2 世界合成氨工业概况 1.2.1 氨的生产能力和产量 合成氨是化学工业中产量很大的化工产品。1982年，世界合成氨的生产能力为125Mt，但因原料供应、市场需求的变化，合成氨的产量远比生产能力要低。近年，合成氨产量以联、中国、美国、印度等十国最高，占世界总产量的一半以上[8]。 1.2.2 消费和用途 合成氨主要消费部门为化肥工业，用于其他领域的（主要是高分子化工、火炸药工业等）非化肥用氨，统称为工业用氨[9]。目前，合成氨年总消费量约为78.2Mt，其中工业用氨量约为10Mt，约占总氨消费量的12％。 1.2.3 原料 合成氨主要原料有天然气、石油、重质油和煤等。1981年，世界以天然气制氨的比例约占71％，联为92.2％、美国为96％、荷兰为100％；中国仍以煤、焦炭为主要原料制氨，天然气制氨仅占20%。70年代原油涨价后，一些采用石油为原料的合成氨老厂改用天然气，新建厂绝大部分采用天然气作原料[10]。

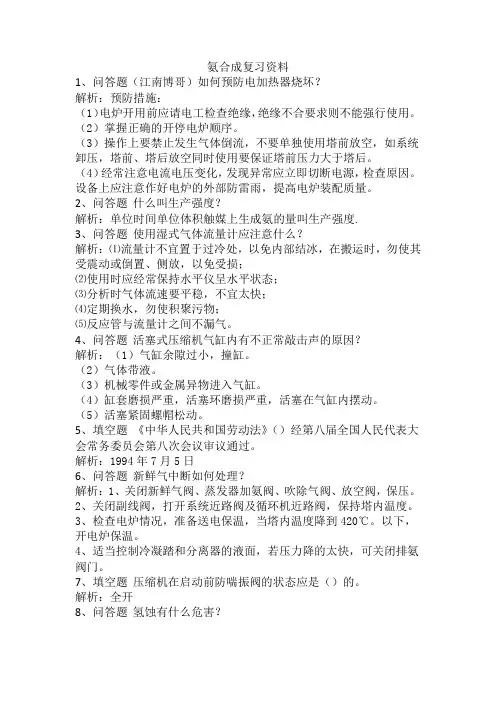

1合成氨生产常用的原料有哪些？ 原料：（包括提供H2的原料和燃料） 固体原料：焦碳、煤 气体原料：天然气、重油、焦炉气等 液体原料：石脑油、重油、原油等 常用的原料有：焦碳、煤、天然气、重油 2合成氨生产分哪几个基本工序？三个基本工艺步骤是什么/ (1)造气：即制备含有氢、氮的原料气 （2）净化:不论采用何种原料和何种方法造气，原料气中都含有对合成氨反应过程有害的各种杂质，必须采取适当的方法除去这些杂质。 （3）压缩和合成：将合格的氮、氢混合气压压缩到高压，在铁催化剂的存在下合成氨。 3写出天燃气蒸汽转化法生产合成气的主要反应方程式、工艺条件和工艺流程图，说明天然气蒸汽转化法为何要进行二段转化操作？ （1）主反应式： CH4 + H2O(g) = CO + 3H2 206.3KJ/mol （1） CO + H2O(g) = CO2 + H2 -41.2KJ/mol （2） 副反应式：CH4 = 2H2 + C 2CO = CO2 + C CO + H2 = H2O + C （2）工艺条件：压力3~4 MPa； 一段转化反应温度800℃； 二段转化反应温度1000℃； 水碳比S=3~4； 空间速度（根据炉型、分段情况、催化剂的不同以及反应的不同时期来确定） （4）书上18页第一段 4干法脱硫与湿法脱硫各有甚么优缺点？ 干法：优点：既能脱除有机硫，又能脱除无机硫；出口气含S<1×10-6（无加氢）、S<2×10-8（有加氢）。缺点：脱硫剂再生困难，只可用于脱微量硫。 湿法：优点：液态脱硫剂易于输送，可以再生，能回收硫磺，可用于脱除大量无机硫。
5改良ADA法脱硫由哪几个基本反应过程构成？ 原理：分为四步： ①用pH=8.5~9.2的稀碱溶液吸收H2S Na2CO3 + H2S == NaHS + NaHCO3 ②硫氢化物被氧化为S 2NaHS + 4NaVO3 + H2O == Na2V4O9 + 4NaOH + 2S 偏钒酸钠焦性偏钒酸钠（有还原性） 以上两步为脱硫，在脱硫塔中进行。 ③氧化剂（偏钒酸钠）再生 Na2V4O9 + 2ADA(O) + 2NaOH +H2O == 4NaVO3 + 2ADA(H) ④ADA再生 2ADA(H还原态) + O2 == 2ADA(O氧化态) + 2H2O 以上两步为再生，在再生塔中进行。 ADA(O):蒽醌二磺酸钠 6采用低温交换的目的 7写出苯菲尔法脱除CO2吸收和再生主要反应，为什么要加入二乙醇胺？ 脱碳：K2CO3 + CO2 + H2O == 2KHCO3 钾碱再生：2KHCO3 == K2CO3 + H2O + CO2 吸收反应（脱碳）： KH2AsO3 + CO2 + H2O == KHCO3 + H3AsO3 K2CO3 + CO2 + H2O == 2KHCO3 80~90℃ 钾碱再生： 2KHCO3 == K2CO3 + H2O + CO2 105~110 因为在K2CO3溶液中加入少量二乙醇胺，可大大加快CO2的吸收速度，降低CO2的分压，同时还可除去原料气中的H2S等酸性组分 。 8什么是平衡氨含量，影响平衡氨含量的因素有哪些?有何影响？ 在一定温度和压强下，所生成的氨的含量，叫做平衡氨含量。 影响因素：（1）温度、压强，（2）理论计算出当xNH3为最大值时r=H2/N2=3；实践证明在高压下，最大氨含量时的r =2.9~3.0（3）惰性气体组分xi（甲烷、氩气）： 应在高压低温下进行
合成氨工业发展史 一、人口增加与粮食需求 农业出现在12000年以前，是人类企图用增加食物供给来增强自己生存的开始。那时的人口约1500万。在2000 年前，由于农业的发展使人口增加到2.5亿。到1650年，人口又增长一倍，达到5亿。然后，到1850年世界人口就翻了一番，高达10亿，这段历程仅仅花了200 年时间。80 年后的1930年，人口超过了20亿。这种增长速度还未减缓，到1985年地球上供养的人数已达50亿。如果每年以1985年人口的2％水平继续增长下去的话，到2020年的世界人口将是100亿左右。因此限制人口的增长势在必行。目前，人口自然增长率在世界范围内正开始下降，据美国华盛顿人口局（1997年）：2000年全球人口将由目前的58 亿增至61 亿，2025 年将达68 亿。人口局称，人口增长最快的是全球最贫困的国家。1996 年全球58 亿人中发展中国家的人口占了47 亿，占全球人口总增长率的98％。中国人口增长的形势也不容乐观。根据国家统计局的统计，中国人口已于1995年2 月15 日达到12亿。据预测，到2000 年中国人口将突破13.5亿。 显然，人类将面临日益严重的问题是给自己提供充足的食物和营养，以及从根本上限制人口增长。估计，到20 世纪末，严重营养不良的人数将达6.5 亿。解决问题的出路，必然需要科学的帮助，化学看来是最重要的学科之一。它之所以重要，首先是因为它能增加食物供给，其次它能给那些有意限制人口增长的人提供可靠的帮助。 在历史上，化学曾在扩大世界粮食供应过程中起过关键作用。这就是合成氨的发明和现代农药的使用，以及它们的工业化。 二、合成氨工业发展史 20 世纪初化学家们所面临的突出问题之一，是如何为大规模利用大气中氮找到一种实用的途径。氮化合物是肥料和炸药所必不可少的。但在当时，这种化合物的质量最优和最大来源是智利硝石。但智利地处南美而且远离世界工业中心；可是全世界无论何处，大气的五分之四都是氮。如果有人能学会大规模地、廉价地把单质的氮转化为化合物的形式，那么，氮是取之不尽、用之不竭的。 利用氮气与氢气直接合成氨的工业生产曾是一个较难的课题。合成氨从实验室研究到实现工业生产，大约经历了150年。直至1909年，德国物理化学家F ·哈伯（Fritz Haber，1868—1934）用锇催化剂将氮气与氢气在17.5MPa～20MPa和500℃～600℃下直接合成，反应器出口得到6％的氨，并于卡尔斯鲁厄大学建立一个每小时80g合成氨的试验装置。但是，在高压、高温及催化剂存在的条件下，氮氢混合气每次通过反应器仅有一小部分转化为氨。为此，哈伯又提出将未参与反应的气体返回反应器的循环方法。这一工艺被德国巴登苯胺纯碱公司所接受和采用。由于金属锇稀少、价格昂贵，问题又转向寻找合适的催化剂。该公司在德国化学家A ·米塔斯提议下，于1912 年用2500 种不同的催化剂进行了6500 次试验，并终于研制成功含有钾、铝氧化物作助催化剂的价廉易得的铁催化剂。而在工业化过程中碰到的一些难题，如高温下氢气对钢材的腐蚀、碳钢制的氨合成反应器寿命仅有80h 以及合成氨用氮氢混合气的制造方法，都被该以司的工程师 C ·博施（Carl Bosch，1874—1940）所解决。此时，德国皇帝威廉二世准备发动战争，急需大量炸药，而由氨制得的硝酸是生产炸药的理想原料，于是巴登苯胺纯碱公司于1912年在德国奥堡建成世界上第一座日产30t合成氨的装置，1913年9月9 日开始运转，氨产量很快达到了设计能力。人们称这种合成氨法为哈伯-博施法，它标志着工业上实现高压催化反应的第一个里程碑。由于哈伯和博施的突出贡献，他们分别获得1918、1931年度诺贝尔化学奖金。其他国家根据德国发表的论文也进行了研究，并在哈伯-博施法的基础上作了一些改进，先后开发了合成压力从低压到高压的很多其他方法（表18－1）。

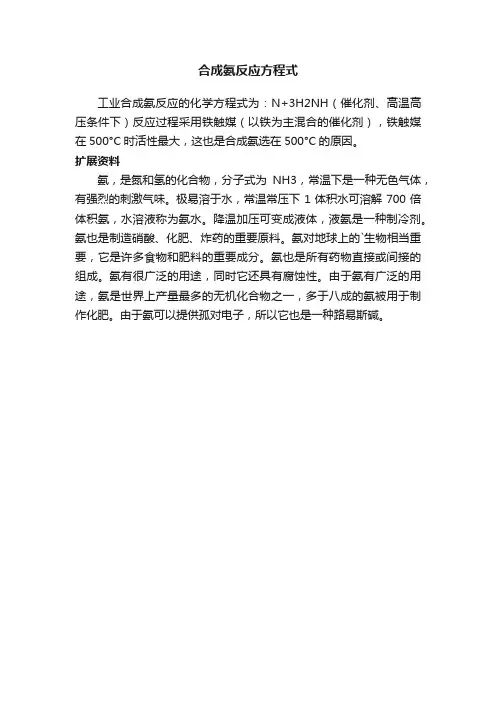

1.氨合成的基本原理 氨是由气态氢和氮在氨触媒的作用下反应生成的，其反应式为： 3H2+N2=2NH3+热量 这是一个可逆、放热、体积缩小的反应，对其反应机理存在着不同的观点，一般认为：氮在铁催化剂上被活性吸附，离解为氮原子，然后逐步加氢，连续生成NH、NH2和NH3。即： N2（扩散）→2N（吸附）→2NH(吸附）→2NH２（吸附）→2NH３（脱附）→2NH３（扩散到气相） 由质量作用定律和平衡移动原理可知： 1.温度升高，不利于反应平衡而有利于反应速度。 2.压力愈高愈有利于反应平衡和速度。 3.氢氮气（比例3:1）含量越高越有利于反应和速度。 4.触媒不影响反应平衡，但可以加快反应速度。 2、温度对氨合成反应的影响 氨合成反应是一个可逆放热反应。当反应温度升高时，平衡向着氨的分解方向移动； 温度降低反应向着氨的生成方向移动。因此，从平衡观点来看，要使氨的平衡产率高，应该采取较低的反应温度。 但是从化学反应速度的观点来看，提高温度总能使反应的速度加快，这是因为温度升高分子的运动加快，分子间碰撞的机率增加，同时又使化合时分子克服阻力的能力加大，从而增加分子有效结合的机率。 总之，温度低时，反应有利于向合成氨的方向进行，但是氨合成的反应速度较低；提高温度不利于向氨的合成方向移动，但反应速度可以增加。在实际生产中反应温度的选择主要决定于氨合成催化剂的性能。 3.压力对氨合成反应的影响 氨的合成反应是一个分子的氮与三个分子的氢结合生成两个分子的氨，即氨合成反应是分子数目减少、体积缩小的反应，提高压力，可使反应向着生成氨的方向进行。对于氨合成反应来说，提高压力就是提高反应气体的浓度，从而增加反应分子间碰撞的机会，加快了反应的速率。 总之，增加压力对氨的合成反应是有利的，既能增大平衡转化率，又能加快反应速率。但压力也不宜过高，否则，不仅增加动力的消耗，而且对设备和材料的要求也较高。根据我国具体情况，目前在小型合成氨厂，设计压力一般为31.4MPa。 4.空速对氨合成反应的影响 气体与催化剂接触时间的长短，通常用空速来表示。它的物理意义是：在标准状况下，单位时间内在1m3的催化剂上所通过的气体体积。其单位为 m3(标)气体/（m3催化剂?h）,或简写为h-1。 在一定的合成条件下，空速增加，气体与催化剂接触时间减少，出合成塔气体氨含量降低。增加空间速度可以提高氨的产量。但由于空间速度的增加，每生产一吨氨所需的循环气量，输送气体所需克服的阻力等都要增大，
合成氨原料气的生产 一．煤气化 （1）气化原理 煤在煤气发生炉中由于受热分解放出低分子量的碳氢化合物，而煤本身逐渐焦化，此时可将煤近似看作碳。 ①反应速率 以空气为气化剂 C+O2→CO2 △H=-393.770kJ/mol C+1/2O2→CO △H=-110.595kJ/mol C+CO2→2CO △H=172.284kJ/mol CO+1/2O2→CO2 △H=-283.183kJ/mol 在同时存在多个反应的平衡系统，系统的独立反应数应等于系统中的物质数减去构成这些物质的元素数。 以水蒸气为气化剂 C+H2O→CO+H2 △H=131.39kJ/mol C+2H2O→CO2+2H2△H=90.20kJ/mol CO+H2O→CO2+H2△H=-41.19kJ/mol C+2H2→CH4△H=-74.90kJ/mol ②反应速率 气化剂和碳在煤气发生炉中的反应属于气固相非催化剂反应。随着反应的进行，碳的粒度逐渐减小，不断生成气体产物。反过程一般由气化剂的外扩散、吸附、与碳的化学反应及产物的吸附，外扩散等组成。反应步骤分为： A. C+O2→CO2 的反应速率研究表明，当温度在775O C以下时，其反应速率大致表示为： R=ky o2 式中 r-碳与氧生成二氧化碳的反应速率 k-反应速率常数 y o2- 氧气的速率 B.C+CO2→2CO的反应速率此反应的反应速率比碳的燃烧反应慢得多， 的一级反应。 在2000O C以下属于化学反应控制，反应速率大致是CO 2
C.CO+H2O→CO2+H2的反应速率碳与水蒸气之间的反应，在400-1000O C 的温度范围内，速度仍较慢，因此为动力学控制，在此范围内，提高温度是提高反应速率的有效措施。 二．制取半水煤气的工业方法 由以上可知，空气与水蒸气同时进行气化反应时，如不提供外部热源，则气+CO)的含量大大低于合成氨原料气的要求。为解决气体成分与热量化产物中(H 2 平衡这一矛循，可采用下列方法： (1)外热法如利用原子能反应堆余热或其他廉价高温热源，用熔融盐、熔融铁等介质为热载体直接加热反应系统，或预热气化剂，以提供气化过程所需的热能。这种方法目前尚处于研究阶段。 50%左右)和水蒸气作为气化剂同 (2)富氧空气气化法用富氧空气(含O 2 时进行气化反应。由于富氧空气中含氮量较少，故在保证系统自热运行的同时，半水煤气的组成也可满足合成氨原料气的要求。此法的关键是要有较廉价的富氧空气来源。 (3)蓄热法空气和水蒸气分别送入燃料层，也称间歇气化法。其过程大致为：先送入空气以提高燃料层温度，生成的气体(吹风气)大部分放空；再送入水蒸气进行气化反应，此时燃料层温度逐渐下降。所得水煤气配入部分吹风气即成半水煤气。如此间歇地送空气和送蒸汽重复进行，是目前用得比较普遍的补充热量的方法，也是我国多数中、小型合成氨厂的重要气化方法。 三.间歇式生产半水煤气 工业上间歇式气化过程，是在固定层煤气发生炉中进行的，如图3-3。块状燃料由顶部间歇加入，气化剂通过燃料层进行气化反应，灰渣落入灰箱后排出炉外。
合成氨工艺流程 氨就是重要的无机化工产品之一,在国民经济中占有重要地位。除液氨可直接作为肥料外,农业上使用的氮肥,例如尿素、硝酸铵、磷酸铵、氯化铵以及各种含氮复合肥,都就是以氨为原料的。合成氨就是大宗化工产品之一,世界每年合成氨产量已达到1亿吨以上,其中约有80%的氨用来生产化学肥料,20%作为其它化工产品的原料。 德国化学家哈伯1909年提出了工业氨合成方法,即“循环法”,这就是目前工业普遍采用的直接合成法。反应过程中为解决氢气与氮气合成转化率低的问题,将氨产品从合成反应后的气体中分离出来,未反应气与新鲜氢氮气混合重新参与合成反应。合成氨反应式如下: N2+3H2≒2NH3 合成氨的主要原料可分为固体原料、液体原料与气体原料。经过近百年的发展,合成氨技术趋于成熟,形成了一大批各有特色的工艺流程,但都就是由三个基本部分组成,即原料气制备过程、净化过程以及氨合成过程。 1、合成氨的工艺流程 (1)原料气制备将煤与天然气等原料制成含氢与氮的粗原料气。对于固体原料煤与焦炭,通常采用气化的方法制取合成气;渣油可采用非催化部分氧化的方法获得合成气;对气态烃类与石脑油,工业中利用二段蒸汽转化法制取合成气。 (2)净化对粗原料气进行净化处理,除去氢气与氮气以外的杂质,主要包括变换过程、脱硫脱碳过程以及气体精制过程。 ① 一氧化碳变换过程 在合成氨生产中,各种方法制取的原料气都含有CO,其体积分数一般为12%~40%。合成氨需要的两种组分就是H2与N2,因此需要除去合成气中的CO。变换反应如下: CO+H2OH→2+CO2 =-41、2kJ/mol 0298HΔ 由于CO变换过程就是强放热过程,必须分段进行以利于回收反应热,并控制变换段出口残余CO含量。第一步就是高温变换,使大部分CO转变为CO2与H2;第二步就是低温变换,将CO含量降至0、3%左右。因此,CO变换反应既就是原料气制造的继续,又就是净化的过程,为后续脱碳过程创造条件。 ② 脱硫脱碳过程 各种原料制取的粗原料气,都含有一些硫与碳的氧化物,为了防止合成氨生产过程催化剂的中毒,必须在氨合成工序前加以脱除,以天然气为原料的蒸汽转化法,第一道工序就是脱硫,用以保护转化催化剂,以重油与煤为原料的部分氧化法,根据一氧化碳变换就是否采用耐硫的催化剂而确定脱硫的位置。工业脱硫方法种类很多,通常就是采用物理或化学吸收的方法,常用的有低温甲醇洗法(Rectisol)、聚乙二醇二甲醚法(Selexol)等。 粗原料气经CO变换以后,变换气中除H2外,还有CO2、CO与CH4等组分,其中以CO2含量最多。CO2既就是氨合成催化剂的毒物,又就是制造尿素、碳酸氢铵等氮肥的重要原料。因此变换气中CO2的脱除必须兼顾这两方面的要求。 一般采用溶液吸收法脱除CO2。根据吸收剂性能的不同,可分为两大类。一类就是物理吸收法,如低温甲醇洗法(Rectisol),聚乙二醇二甲醚法(Selexol),碳酸丙烯酯法。一类就是化学吸收法,如热钾碱法,低热耗本菲尔法,活化MDEA法,MEA 法等。 4
年产30万吨合成氨工艺设计 作者姓名000 专业应用化工技术11-2班 指导教师姓名000 专业技术职务副教授（讲师）
目录 摘要 (4) 第一章合成氨工业概述 (5) 1.1氨的性质、用途及重要性 (5) 1.1.1氨的性质 (5) 1.1.2 氨的用途及在国民生产中的作用 (6) 1.2 合成氨工业概况 (6) 1.2.1发展趋势 (6) 1.2.2我国合成氨工业发展概况 (7) 1.2.3世界合成氨技术的发展 (9) 1.3合成氨生产工艺 (11) 1.3.1合成氨的典型工艺流程 (11) 1.4设计方案确定 (13) 1.4.1原料的选择 (13) 1.4.2 工艺流程的选择 (14) 1.4.3 工艺参数的确定 (14) 第二章设计工艺计算 2.1 转化段物料衡算 (15) 2.1.1 一段转化炉的物料衡算 (16) 2.2 转化段热量衡算 (24) 2.2.1 一段炉辐射段热量衡算 (24) 2.2.2 二段炉的热量衡算 (32) 2.2.3 换热器101-C、102-C的热量衡算 (34) 2.3 变换段的衡算 (35) 2.3.1 高温变换炉的衡算 (35) 2.3.2 低温变换炉的衡算 (38) 2.4 换热器103-C及换热器104-C的热负荷计算 (41) 2.4.1 换热器103-C热负荷 (41) 2.4.2 换热器104-C热负荷 (42)
2.5 设备工艺计算 (42) 2.6 带控制点的工艺流程图及主要设备图 (46) 2.7 生产质量控制 (46) 2.8 三废处理 (47)
摘要 氨是重要的基础化工产品之一，在国民经济中占有重要地位。合成氨生产经过多年的发展，现已发展成为一种成熟的化工生产工艺。 本设计是以天然气为原料年产三十万吨合成氨的设计。近年来合成氨工业发展很快，大型化、低能耗、清洁生产均是合成氨设备发展的主流，技术改进主要方向是开发性能更好的催化剂、降低氨合成压力、开发新的原料气净化方法、降低燃料消耗、回收和合理利用低位热能等方面上。 设计采用的工艺流程简介：天然气经过脱硫压缩进入一段转化炉，把CH4和烃类转化成H2，再经过二段炉进一步转化后换热进入高变炉，在催化剂作用下大部分CO和水蒸气反应获H2和CO2，再经过低变炉使CO降到合格水平，去甲烷化工序。 关键词：合成氨天然气 ABSTRACT Ammonia is one of the important basic chemical products, occupies an important position in national economy. Ammonia production after years of development, has now developed into a mature chemical production process. This design is the design of the natural gas as raw material to produce three hundred thousand tons of synthetic ammonia. Synthetic ammonia industry develops very fast in recent years, large scale, low energy consumption, clean production is the mainstream in the development of synthetic ammonia equipment, technical improvement is the main direction of development of better performance of catalyst, reducing ammonia synthesis pressure, the development of new materials gas purification methods, reduce fuel consumption, recovery and rational utilization of low heat, etc. Introduction to the design process used: compressed natural gas after desulfurization enter reformer, the CH4 and hydrocarbons into H2, and then further transformed after Sec furnace heat exchanger into the hypervariable furnace, most CO and water
目录 中文摘要 (1) 英文摘要 (2) 1 引言 (3) 1.1 氨的基本用途 (3) 1.2 合成氨技术的发展趋势 (4) 1.3 合成氨常见工艺方法 (4) 1.3.1 高压法 (5) < 1.3.2 中压法 (5) 1.3.3 低压法 (5) 1.4 设计条件 (5) 1.5 物料流程示意图 (6) 2 物料衡算 (8) 2.1 合成塔入口气组成 (8) 2.2 合成塔出口气组成 (8) 2.3 合成率计算 (9) 《 2.4 氨分离器出口气液组成计算 (10) 2.5 冷交换器分离出的液体组成 (13) 2.6 液氨贮槽驰放气和液相组成的计算 (13) 2.7 液氨贮槽物料衡算 (15) 2.8 合成循环回路总物料衡算 (17) 3 能量衡算 (28) 3.1 合成塔能量衡算 (28) 3.2废热锅炉能量衡算 (30) ~ 3.3 热交换器能量衡算 (31) 3.4 软水预热器能量衡算 (32) 3.5 水冷却器和氨分离器能量衡算 (33) 3.6 循环压缩机能量衡算 (35) 3.7 冷交换器与氨冷器能量衡算 (36) 3.8 合成全系统能量平衡汇总 (38) 4 设备选型及管道计算 (40) 4.1 管道计算 (40) , 4.2 设备选型 (42) 结论 (43) 致谢 (44) 参考文献 (45)
年产五万吨合成氨合成工段工艺设计 摘要：本次课程设计任务为年产五万吨合成氨工厂合成工段的工艺设计，氨合成工艺流程一般包括分离和再循环、氨的合成、惰性气体排放等基本步骤，上述基本步骤组合成为氨合成循环反应的工艺流程。其中氨合成工段是合成氨工艺的中心环节。新鲜原料气的摩尔分数组成如下：H273.25%， N225.59%，CH41.65%,Ar0.51%合成操作压力为31MPa，合成塔入口气的组成为NH3(3.0%>,CH4+Ar(15.5%>,要求合成塔出口气中氨的摩尔分数达到 17%。通过查阅相关文献和资料，设计了年产五万吨合成氨厂合成工段的 工艺流程，并借助CAD技术绘制了该工艺的管道及仪表流程图和设备布置图。最后对该工艺流程进行了物料衡算、能量衡算，并根据设计任务及操作温度、压力按相关标准对工艺管道的尺寸和材质进行了选择。 关键词：物料衡算，氨合成，能量衡算 , The Design of 50kt/a Synthetic Ammonia Process Abstract:There are many types of Ammonia synthesis technology and process,Generally,they includes ammonia synthesis, separation and recycling, inert gases Emissions and other basic steps, Combining the above basic stepsturnning into the ammonia synthesis reaction and recycling process , in which ammonia synthesis section is the central part of a synthetic ammonia process. The task of curriculum design is theammonia synthesis section of an annual fifty thousand tons synthetic ammonia plant . The composition of fresh feed gas is: H2(73.77%>,N2(24.56%>,CH4(1.27%>,Ar(0.4%>, the temperature is 35℃, the operating pressure is 31MPa, the inlet gas composition of the Reactor is : NH3(3.0%>,CH4+Ar(15.7%>,it Requires the mole fraction of ammonia reacheds to 16.8% of outlet gas of synthesis reactor. By consulting the relevant literature and information,we designed the ammonia synthesis section of an annual fifty thousand tons synthetic ammonia
合成氨综述 一、序言 众所周知，自然界能够合成氨，不过这只是极少量的，由于世界工业化和全球人口的增长，所以这远远不能满足社会发展的需求。由此合成氨工业本世纪初诞生了，其规模也不断向大型化方向发展。德国化学家哈伯 1909年提出了工业氨合成方法，即“循环法”，这是目前工业普遍采用的直接合成法。合成氨反应式如下：Ｎ２＋３Ｈ２≈２ＮＨ３合成氨的主要原料可分为固体原料、液体原料和气体原料。经过近百年的发展，合成氨技术趋于成熟，形成了一大批各有特色的工艺流程，但都是由三个基本部分组成，即原料气制备过程、净化过程以及氨合成过程。 氨是重要的无机化工产品之一，在国民经济中占有重要地位。除氨水可直接作为肥料外，农业上使用的氮肥，例如尿素、硝酸铵、磷酸铵、氯化铵以及各种含氮复合肥，都是以氨为原料的。合成氨是大宗化工产品之一，世界每年合成氨产量已达到1亿吨以上，其中约有百分之八十氨用来生产化学肥料，百分之二十为其它化工产品的原料。因此，随着当今社会发展需求，合成氨在这一个世纪以来取得了快速发展，于此同时，合成氨还将在未来的发展中扮演着更加重要的角色。 二、合成氨简介 合成氨工业中，虽然合成气制备的原料和方法、合成气的净化、合成塔的设计等因素不同，合成氨的生产工艺流程也不相同，但是具有一些相同步骤。由于主要有天然气、石脑油、重质油和煤（或焦炭）等作为生产原料，因此，
氨的合成主要有以下三种方法。 ①天然气制氨。天然气先经脱硫，然后通过二次转化，再分别经过一氧化碳变换、二氧化碳脱除等工序，得到的氮氢混合气，其中尚含有一氧化碳和二氧化碳约0.1 0.3体积），经甲烷化作用除去后，制得氢氮摩尔比为3的纯净气，经压缩机压缩而进入氨合成回路，制得产品氨。以石脑油为原料的合成氨生产流程与此流程相似。 ②重质油制氨。重质油包括各种深度加工所得的渣油，可用部分氧化法制得合成氨原料气，生产过程比天然气蒸气转化法简单，但需要有空气分离装置。空气分离装置制得的氧用于重质油气化，氮作为氨合成原料外，液态氮还用作脱除一氧化碳、甲烷及氩的洗涤剂。 ③煤（焦炭）制氨。随着石油化工和天然气化工的发展，以煤（焦炭）为原料制取氨的方式在世界上已很少采用。中国能源结构上存在多煤缺油少气的特点，煤炭成为主要的合成氨原料，天然气制氨工艺则受到严格限制。 三、合成氨的发展概况 1910年，巴登苯胺纯碱公司建立了世界上第一座合成氨实验工厂，1913年建立了大型工业规模合成氨厂，此后合成氨工厂在全世界范围内雨后春笋般的建立起来。 解放前我国只有两家规模不大的合成氨厂，解放后合成氨工业有了迅速发展。1949年全国氮肥产量仅0.6万吨，而1982年达到1021.9万吨，成为世界

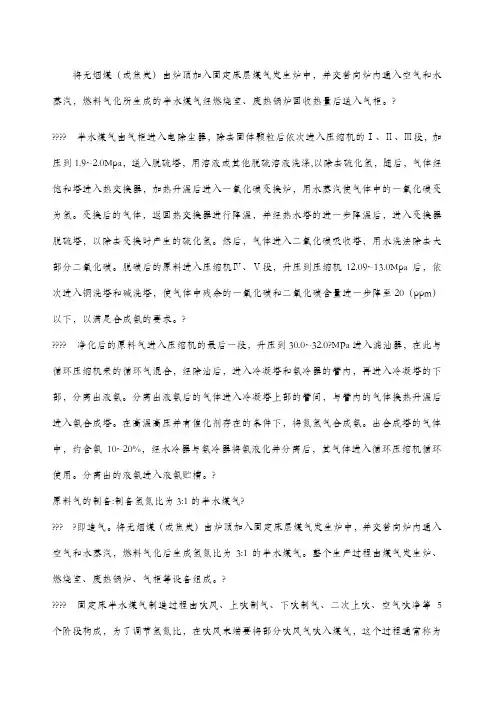

工艺流程说明： 将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化所生成的半水煤气经燃烧室、废热锅炉回收热量后送入气柜。 半水煤气由气柜进入电除尘器，除去固体颗粒后依次进入压缩机的Ⅰ、Ⅱ、Ⅲ段，加压到1.9~2.0Mpa，送入脱硫塔，用A.D.A.溶液或其他脱硫溶液洗涤,以除去硫化氢，随后，气体经饱和塔进入热交换器，加热升温后进入一氧化碳变换炉，用水蒸汽使气体中的一氧化碳变为氢。变换后的气体，返回热交换器进行降温，并经热水塔的进一步降温后，进入变换器脱硫塔，以除去变换时产生的硫化氢。然后，气体进入二氧化碳吸收塔，用水洗法除去大部分二氧化碳。脱碳后的原料进入压缩机Ⅳ、Ⅴ段，升压到压缩机12.09~13.0Mpa后，依次进入铜洗塔和碱洗塔，使气体中残余的一氧化碳和二氧化碳含量进一步降至20（ppm）以下，以满足合成氨的要求。 净化后的原料气进入压缩机的最后一段，升压到30.0~32.0 MPa进入滤油器，在此与循环压缩机来的循环气混合，经除油后，进入冷凝塔和氨冷器的管内，再进入冷凝塔的下部，分离出液氨。分离出液氨后的气体进入冷凝塔上部的管间，与管内的气体换热升温后进入氨合成塔。在高温高压并有催化剂存在的条件下，将氮氢气合成氨。出合成塔的气体中，约含氨10~20%，经水冷器与氨冷器将氨液化并分离后，其气体进入循环压缩机循环使用。分离出的液氨进入液氨贮槽。 原料气的制备:制备氢氮比为3:1的半水煤气 即造气。将无烟煤（或焦炭）由炉顶加入固定床层煤气发生炉中，并交替向炉内通入空气和水蒸汽，燃料气化后生成氢氮比为3:1的半水煤气。整个生产过程由煤气发生炉、燃烧室、废热锅炉、气柜等设备组成。 固定床半水煤气制造过程由吹风、上吹制气、下吹制气、二次上吹、空气吹净等5个阶段构成，为了调节氢氮比，在吹风末端要将部分吹风气吹入煤气，这个过程通常称为吹风回收。 吹风阶段：空气从煤气炉的底部吹入，使燃料燃烧，热量贮存于燃料中，为制气阶段碳与水蒸汽的反应提供热量。吹风气经过燃烧室和废热锅炉后放空。 上吹制气阶段：从煤气炉的底部通入混有适量空气的水蒸汽，和碳反应生成的半水煤气经过炉的顶部引出。向水蒸汽中加入的空气称为加氮空气。 下吹制气阶段：将水蒸汽和加氮空气由炉顶送入，生成的半水煤气由炉底引出。 二次上吹制气阶段：水蒸汽和加氮空气自下而上通过燃料层，将炉底残留的半水煤气排净，为下一步送入空气创造安全条件。 空气吹净阶段：从炉底部吹入空气，所得吹风气为半水煤气中氮的主要来源，并将残留的半水煤气加以回收。 以上五个阶段完成了制造半水煤气的主过程，然后重新转入吹风阶段，进入下一个循环。原料气的净化：除去原料气中的硫化氢、二氧化碳等杂质，将一氧化碳转化为氢气本阶段由原料气脱硫、一氧化碳变换、水洗（脱除二氧化碳）、铜洗（脱除一氧化碳）、碱洗（脱除残余二氧化碳）等几个工段构成，主要设备有除尘器、压缩机、脱硫塔、饱和塔、热水塔、一氧化碳变换炉、二氧化碳吸收塔、铜洗塔、碱洗塔等。 脱硫：原料气中硫化物的存在加剧了管道及设备的腐蚀，而且能引起催化剂中毒，必须予以除去。脱硫方法可分为干法脱硫和湿法脱硫两大类。干法脱硫是用固体硫化剂，当气体通过脱硫剂时硫化物被固体脱硫剂吸附，脱除原料气中的少量硫化氢和有机硫化物。一般先进行湿法脱硫，再采用干法脱硫除去有机物和残余硫化氢。湿法脱硫所用的硫化剂为溶液，当含硫气体通过脱硫剂时，硫化物被液体剂吸收，除去气体中的绝大部分硫化氢。 CO变换：一氧化碳对氨催化剂有毒害，因此在原料气进入合成氨工序之前必须将一氧
