【篇一：电路分析基础实验指导书】
目录
实验一电工仪表的使用与测量误差的计算???????????????1 实
验二电路元件伏安特性的测量???????????????????4 实验三直流电路中电位、电压的关系研究???????????????10 实验四基尔
霍夫定律???????????????????????12 实验五叠加定理的验证??????????????????????15 实验六戴维南定理和诺顿定理
的验证????????????????18 实验七电压源与电流源的等效变换?????????????????23 实验八受控源特性测试??????????????????????26 实验九 rc一阶电路的动态过程
研究实验???????????????31 实验十二阶动态电路响应的研究??????????????????34 实验十一 rlc元件在正弦电路中的特
性实验?????????????36 实验十二 rlc串联谐振电路的研究?????????????????39 实验十三双口网络测试??????????????????????42 实验十四 rc选频网络特性测试???????????????????45 实验十五负阻抗变换器??????????????????????48 实验十六回转器?????????????????????????52 附1 典型电信号的观察与测量???????????????????56
电路分析实验指导书
实验一常用电工仪表的使用与测量误差的计算
一、实验目的
1、熟悉各类测量仪表、各类电源的布局及使用方法
2、掌握电压表、电流表内电阻的测量方法
3、熟悉电工仪表测量误差的计算方法
二、实验说明
1、为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路不会改变被测电路的工作状态，这就要求电压表的内阻为无穷大；电流表的内阻为零。而实际使用的电工仪表都不能满足上述要求。
因此，当测量仪表一旦接入电路，就会改变电路原有的工作状态，
这就导致仪表的读数值与电路原有的实际值之间出现误差，这种测
量误差值的大小与仪表本身内阻值的大小密切相关。
2、本实验测量电流表的内阻采用“分流法”，如图1-1所示。
图1-1可调电流源
a为被测电阻（ra）的直流电流表，测量时先断开开关s，调节电流
源的输出电流i使a表指针满偏转，然后合上开关s，并保持i值不变，调节电阻箱
rb的阻值，使电流表的指针指在1/2满偏转位置，此时有ia=is=1/2，ra=rb//r1，r1为固定电阻器之值，rb由电阻箱的刻度盘上读得。
3、测量电压表的内阻采用分压法，如图1-2所示。
图1-2 可调稳压源图1-3
v为被测内阻（rv）的电压表，测量时先将开关s闭合，调节直流
稳压源的
输出电压，使电压表v的指针为满偏转。然后断开开关s，调节rb
使电压表v的指示值减半。此时有
rv=rb+r1
电阻箱刻度盘读出值rb加上固定电阻r1，即为被测电压表的内阻值。电压表灵敏度为
4、仪表内阻引入的测量误差（通常称之为方法误差，而仪表本身构
造上引起的误差称这仪表基本误差）的计算。
以图1-3所示电路为例，r1上的电压为 r11u，若r1?r2，则ur1?u ur1?r1?r22
rvr1现有一内阻为rv的电压表来测量ur1值，当rv与r1并联后，rab?rv?r1
以此来替代上式中的r1，则得 rvr1
u?r1?v1u rvr1?r2rv?r1
rvr1???r1?v1? 为u?u?r1?ur1?u??v1??r2r1?r2????rv?r1?
?r12r2u化简后得u? 22rvr1?2r1r2?r2?r1r2r1?r2若r1=r2=rv，则得
uu?? 6
u?r1?ur1?u/6?100%??100%??33.3 相对误差u%?ur1u/2
三、实验设备
四、实验内容
1、根据“分流法”原理测定mf500b型（或其他型号）万用表直流毫
安1ma
和10ma档量限的内阻，线路如图1-1所示。
2、根据“分压法”原理按图1-2接线，测定万用表直流电压10v和
50v档量限的内阻。
3、用万用表直流电压50v档量程测量1-3电路中r1上的电压ur1
之值，并计五、实验注意事项：
1、实验台上提供所有实验的电源，直流稳压电源和恒流源均可调节
其输出量，并由数字电压表和数字毫安表显示其输出量的大小，启
动电源之前，应使其输出旋钮置于零位，实验时再缓缓地增、减输出。
2、稳压源的输出不允许短路，恒流源的输出不允许开路。
3、电压表应与电路并联使用，电流表与电路串联使用，并且都要注
意极性与量程的合理选择。
六、思考题
1、根据实验内容1和2，若已求出1 ma档和10v档的内阻，可否
直接计算得出10 ma档和50v档的内阻？
2、用量程为10a的电流表测实际值为8a的电流时，实际读数为
8.1a，求测量的绝对误差和相对误差。
3、如图1-4（a）、(b)为伏安法测量电阻的两种电路，被测电阻的
实际值为rx，电压表的内阻为rv，电流表的内阻为ra，求两种电路
测电阻rx的相对误差。
(a) 图1-4 (b)
七、实验报告
1、列表记录实验数据，并计算各被测仪表的内阻值。
2、计算实验内容3的绝对误差与相对误差。
3、对思考题的计算。
实验二电路元件伏安特性的测量
一、实验目的
1、学会识别常用电路和元件的方法。
2、掌握线性电阻、非线性电阻元件及电压源和电流源的伏安特性的
测试方法。
3、学会常用直流电工仪表和设备的使用方法。
二、实验原理
任何一个二端元件的特性可用该元件上的端电压u与通过该元件的
电流i之间的函数关系i=f(u)表示，即i-u平面上的一条曲线来表征，即元件的伏安特性曲线。
1、线性电阻器的伏安特性曲线是一条通过坐标原点的直线，如图
2-1中a曲线所示，该直线的斜率等于该电阻器的电阻值。
2、一般的白炽灯在工作时灯丝处于高温状态，其灯丝电阻随着温度
的升高而增大。通过白炽灯的电流越大，其温度越高，阻值也越大。一般灯泡的“冷电阻”与“热电阻”的阻值相差几倍至几十倍，所以它
的伏安特性曲线如图2-1中b曲线所示。
3、一般的半导体二极管是一个非线性电阻元件，其伏安特性曲线如
图2-1中c曲线所示。正向压降很小（一般的锗管约为0.2～0.3v,
硅管约为0.5～0.7v）,正向电流随正向压降的升高而急剧上升，而反
向电压从零一直增加到几

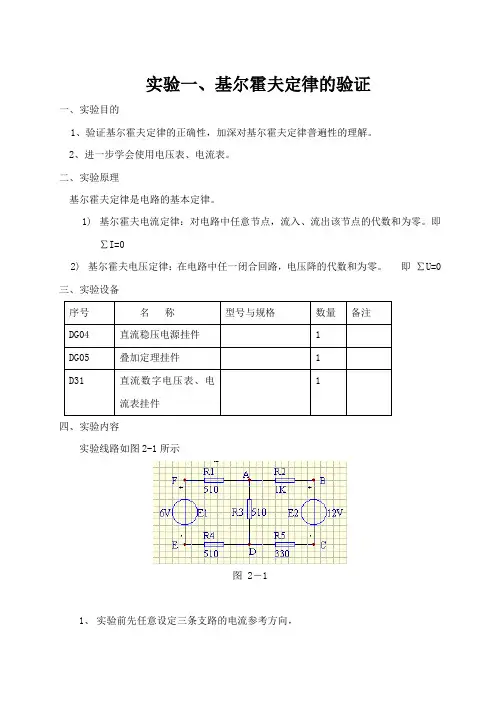

【篇二：电路实验(附答案)】
xt>一、实验目的
1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律普遍性的理解。
2、进一步学会使用电压表、电流表。二、实验原理
基尔霍夫定律是电路的基本定律。
1) 基尔霍夫电流定律：对电路中任意节点，流入、流出该节点的代
数和为零。即
∑i=0
2) 基尔霍夫电压定律：在电路中任一闭合回路，电压降的代数和为零。即∑u=0 三、实验设备
四、实验内容
实验线路如图2-1所示
图 2－1
1、实验前先任意设定三条支路的电流参考方向，
2、按原理的要求，分别将两路直流稳压电源接入电路。
3、将电流插头的两端接至直流数字毫安表的“+，－”两端。
4、将电流插头分别插入三条支路的三个电流插座中，记录电流值于
下表。5、用直流数字电压表分别测量两路电源及电元件上的电压值，记录于下表。
五、实训注意事项
2．所有需要测量的电压值，均以电压表测量的读数为准。 u1、u2
也需测量，不应取电源本身的显示值。
3. 用指针式电压表或电流表测量电压或电流时，如果仪表指针反偏，则必须调换仪表极性，重新测量。此时指针正偏，可读得电压或电
流值。若用数显电压表或电流表测量，则可直接读出电压或电流值。但应注意：所读得的电压或电流值的正确正、负号应根据设定的电
流方向来判断。六、基尔霍夫定律的计算值：
i1 + i2 = i3 ??（1）根据基尔霍夫定律列出方程（510+510）i1
+510 i3=6??（2）
（1000+330）i3+510 i3=12 ??（3）解得：i1 =0.00193ai2
=0.0059ai3 =0.00792a ufa=0.98v uba=5.99v uad=4.04v
ude=0.98v udc=1.98v七、实验结论
数据中绝大部分相对误差较小，基尔霍夫定律是正确的
实验二叠加原理实验报告
一、实验目的
验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次
性的认识和理解。二、原理说明
叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每
一个元件的电流或其两端的电压，可以看成是由每一个独立源单独
作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小k
倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小k倍。
三、实验设备
高性能电工技术实验装置dgj-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板dgj-03。四、实验步骤
1．用实验装置上的dgj-03线路,按照实验指导书上的图3-1，将两
路稳压电源
的输出分别调节为12v和6v，接入图中的u1和u2处。
2．通过调节开关k1和k2，分别将电源同时作用和单独作用在电路中，完成如
下表格。
3．将u2的数值调到12v，重复以上测量，并记录在表的最后一行中。 4．将r3(330?)换成二极管in4007，继续测量并填入表中。五、实验数据处理和分析
误差，都在可允许的误差范围内。
验证叠加定理：以i1为例，u1单独作用时，i1a=8.693ma,，u2单
独作用时，i1b=-1.198ma，i1a+i1b=7.495ma，u1和u2共同作用时，测量值为7.556ma，因此叠加性得以验证。2u2单独作用时，
测量值为-2.395ma，而2*i1b=-2.396ma，因此齐次性得以验证。其
他的支路电流和电压也可类似验证叠加定理的准确性。
对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。
六、思考题
1．电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。 2．电阻改为二极管后，叠加原理不成立。七、实验小结
测量电压、电流时，应注意仪表的极性与电压、电流的参考方向一致，这样纪录的数据才是准确的。
在实际操作中，开关投向短路侧时，测量点f延至e点，b延至c 点，否则测量出错。
线性电路中，叠加原理成立，非线性电路中，叠加原理不成立。功率不满足叠加原理。
实验三戴维南定理和诺顿定理
一、实验目的
1. 验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。
2. 掌握测量有源二端网络等效参数的一般方法。
二、仪器设备和选用挂箱
三、实验内容
被测有源二端网络如图3-4(a)所示。
【篇三：电路实验指导书】
t>实验二电路中电位的研究
实验三戴维南定理
实验四典型信号的观察与测量
实验五变压器的原副边识别与同名端测试
实验一万用表原理及使用
一、实验目的
1、熟悉万用表的面板结构以及各旋钮各档位的作用。
2、掌握万用表测电阻、电压、电流等电路常用量大小的方法。
二、实验原理
1、万用表基本结构及工作原理
万用表分为指针式万用表、数字式万用表。从外观上万用表由万用表表笔及表体组成。从结构上是由转换开关、测量电路、模/数转换电路、显示部分组成。指针万用表外观图见后附。其基本原理是利用一只灵敏的磁电式直流电流表做表头，当微小电流通过表头，就会有电流指示。但表头不能通过大电流，因此通过在表头上并联串
联一些电阻进行分流或降压，从而测出电路中的电流、电压、电阻等。万用表是比较精密的仪器，如若使用不当，不仅会造成测量不
准确且极易损坏。
1）直流电流表：并联一个小电阻
2）直流电压表：串联一个大电阻
3）交流电压表：在直流电压表基础上加入二极管
4）欧姆表
2、万用表的使用
（1）熟悉表盘上的各个符号的意义及各个旋钮和选择开关的主要作用。
（2）使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
（3）选择表笔插孔的位置。
（4）根据被测量的种类和大小，选择转换开关的档位和量程，找出
对应的刻度线。
（5）测量直流电压
a.测量电压时要选择好量程，量程的选择应尽量使指针偏转到满刻
度的2/3左右。如果事先不清楚被测电压的大小时，应先选择最高量程。然后逐步减小到合适的量程。
b.将转换开关调至直流电压档合适的量程档位，万用表的两表笔和
被测电路与负载并联即可。
c.读数：实际值=指示值*（量程/满偏）。
（6）测直流电流
a.将万用表转换开关置于直流电流档合适的量程档位，量程的选择
方法与电压测量一样。 b.测量时先要断开电路，然后按照电流从“+”
到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，
从黑表笔流出。如果将万用表与负载并联，则因表头的内阻很小，
会造成短路烧坏仪表。
c.读数：实际值=指示值*（量程/满偏）。
（7）测电阻
a.选择合适的倍率档。万用表欧姆档的刻度线是不均匀的，所以倍
率挡的选择应使指针停留在刻度较稀的部分为宜，且指针接近刻度
尺的中间，读数越准确。一般情况下，应使指针指在刻度尺的
1/3~2/3之间。
