120万吨/年加氢裂化装置操作规程
海南实华炼油化工有限公司
二〇一四年十一月
目录
第一章概述 (1)
第一节装置概况 (1)
第二节原料和产品 ...............................................................................................................
第三节物料平衡 ...................................................................................................................
第四节工艺流程说明 .............................................................................................................
第五节主要操作条件 .............................................................................................................
第六节能耗、公用工程及辅助材料消耗..............................................................................
第七节装置内外关系.............................................................................................................
第八节分析控制 .....................................................................................................................
第九节工艺卡片........................................................................................................第二章化学反应原理、催化剂及影响因素 ..............................
第一节反应原理 .....................................................................................................................
第二节催化剂 .........................................................................................................................
第三节影响因素 ..................................................................................................................... 第三章正常开工程序 ................................................
第一节开工准备工作 .............................................................................................................
第二节开工前的设备检查 .....................................................................................................
第三节反应系统氮气气密、烘干催化剂..............................................................................
第四节催化剂装填 .................................................................................................................
第五节催化剂干燥 .................................................................................................................
第六节急冷氢和紧急泄压试验 .............................................................................................
第七节催化剂预硫化 .............................................................................................................
第八节切换原料油和调整操作 .............................................................................................
第九节原料分馏系统气密 .....................................................................................................
第十节原料分馏系统冷油运 .................................................................................................
第十一节分馏系统热油运及进油操作.................................................................................. 第四章正常操作法 ..................................................

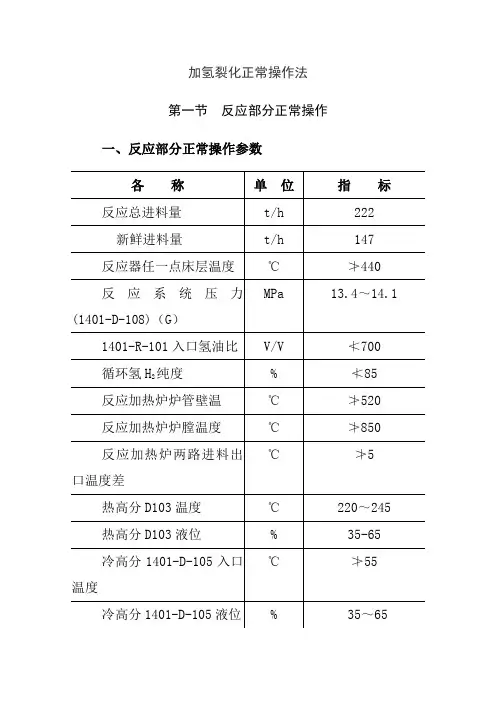

第一节反应部分正常操作 .....................................................................................................
第二节分馏部分正常操作 .....................................................................................................
第三节循环氢脱硫操作 .........................................................................................................
第四节加热炉操作 .................................................................................................................
第五节空气预热系统操作 .....................................................................................................
第六节热工部分操作 .............................................................................................................
第七节原料油过滤器操作 ..................................................................................................... 第五章装置正常停工程序 ............................................ 第六章循氢机操作规程 ..............................................
第一节开机条件 .....................................................................................................................
第二节开机前的检查工作 .....................................................................................................
第三节润滑油系统的检查、准备及润滑油系统循环的建立..............................................
第四节封油系统的检查、准备及封油系统循环的建立......................................................
第五节机组本体的检查 .........................................................................................................
第六节压缩机机组的启动 .....................................................................................................
第七节正常停机 .....................................................................................................................
第八节正常维护与巡检项目 .................................................................................................
第九节故障原因及处理 ......................................................................................................... 第七章新氢压缩机操作规程 ..........................................
第一节概述 .............................................................................................................................
第二节开机 .............................................................................................................................
第三节停机 .............................................................................................................................
第四节机组切换 .....................................................................................................................
第五节故障分析及处理 .........................................................................................................
第六节1401-K-101气量无级调节系统的操作及事故处理 ................................................. 第八章机泵操作法 ..................................................
第一节高压离心泵 .................................................................................................................
第二节液力透平操作法 .........................................................................................................
第三节普通离心泵操作法 .....................................................................................................
第四节液下泵操作法 .............................................................................................................
第五节高压注水泵操作法 .....................................................................................................
第六节普通柱塞泵 .................................................................................................................
第七节计量泵 ......................................................................................................................... 第九章事故处理 ....................................................
第一节事故处理总则 .............................................................................................................
第二节生产操作事故处理 .....................................................................................................
第三节动力事故处理 .............................................................................................................
第四节事故处理后的开工操作 ............................................................................................. 第十章安全、环保和职业卫生 ........................................
第一节岗位安全责任 .............................................................................................................
第二节安全规定 .....................................................................................................................
第三节预防职业中毒 .............................................................................................................
第四节防毒器具使用 .............................................................................................................
第五节消防器材的使用 .........................................................................................................
第六节安全用火的规定 .........................................................................................................
第七节装置开停工的安全规定 .............................................................................................
第八节装置检修的安全规定 .................................................................................................
第九节防止硫化氢中毒有关规定 .........................................................................................
附表：
1、安全阀一览表 .......................................................................................................................
2、设备一览表 ...........................................................................................................................
3、工艺原则流程图 ...................................................................................................................
4、平面布置图 ...........................................................................................................................
第一章概述
第一节装置概况
海南炼油化工有限公司120×104 t/a加氢裂化装置采用FRIPP研制的FF-20和FC-14双剂串联尾油全循环的加氢裂化工艺，由中国石化工程建设公司（SEI）进行项目总承包。加工原料油为阿曼原油和文昌原油4：1的混合原油的减一线、减二线和减三线混合蜡油。所需氢气来自全厂氢气管网和渣油加氢装置PSA部分。
1、装置规模
本装置设计规模为120×104t/a，年开工时数为8400小时（即年满负荷生产350天）。
2、装置组成
装置由反应（包括新氢、循环氢压缩机和循环氢脱硫）、分馏和吸收稳定等部分组成，此外还包括系统热工除氧部分。
反应部分：原料油通过加氢裂化反应转化为液态烃、轻石脑油、重石脑油、柴油等产品。由原料预处理、加氢精制反应器、加氢裂化反应器、反应进料加热炉、新氢压缩机、循氢压缩机、余热锅炉等系统组成。
分馏部分：将反应部分来的生成油分馏为气体、液化石油气、轻石脑油、重石脑油、柴油及尾油（未转化油）等产品。由脱硫化氢塔、产品分馏塔、柴油汽提塔、石脑油分馏塔、吸收脱吸塔和石脑油稳定塔等组成。
3、装置技术特点
本装置采用双剂串联尾油全循环的加氢裂化工艺。反应部分采用国内成熟的炉前混氢方案；分馏部分采用脱硫化氢塔＋常压塔出柴油方案，采用分馏进料加热炉；吸收稳定部分采用重石脑油作吸收剂的方案；循环氢脱硫部分采用MDEA作脱硫剂的方案；催化剂的硫化采用干法硫化；催化剂的钝化采用低氮油注氨的钝化方案；催化剂再生采用器外再生方案。
4、装置主要设备
本装置共有设备约166台（套），其中：
反应器2台
加热炉3座
塔器7台
容器23台
换热器24台
空冷器34片
压缩机4台
泵38台
过滤器1套
其它小型设备 30台
装置主要设备一览表见规程后附表。
5、装置占地
加氢裂化装置的总面积为11016.75m2。
装置内除生产设备外，还设有高、低压配电室。DCS、ITCC和SIS机柜室与渣油加氢装置共用。
第二节原料和产品
一、原料
加工的原料油为阿曼油和文昌油4：1的混合原油的减一线（355～390℃）、减二线（390～440℃）和减三线（440～520℃）混合而成。愿料主要性质列于表2-1；所需补充氢来自制氢和PSA装置，补充氢性质见表2-2；燃料气来自全厂燃料气管网。
1、混合原料油性质
混合性质由石油化工科学研究院提供。
2、补充氢气性质
温度：40℃
压力：2.0MPa(G)
3、反应注水
反应注水是由装置外提供的除盐水（或纯净污水），也可用脱氧水。水质指标见表1-3。
二、产品
根据抚顺石油化工科学研究院提供的数据,产品质量预计如下：
第三节物料平衡
第四节工艺流程说明
一、反应部分
(工艺流程图见-？？)
原料油从蒸馏装置或罐区进入原料缓冲罐（D-101），经升压泵（P-101）升压后，再经过过滤（SR-101），进入滤后原料油缓冲罐（D-101）。原料油经反应进料泵（P-102）升压后与混合氢混和，混氢原料油与反应产物换热（E-101），然后进入反应进料加热炉（F-101）加热。混氢原料油在反应进料加热炉内加热至所需的温度后进入加氢精制反应器（R-101），然后进入加氢裂化反应器（R-102），在催化剂的作用下，进行加氢反应。催化剂床层间设有控制反应温度的急冷氢。反应产物经与混氢原料油换热后，进入热高压分离器（D-103）。
装置外来的补充氢由新氢压缩机（K-101）升压后与循环氢混和。混和氢先与热高分气进行换热，再和原料油混和。
从热高压分离器分离出的液体(热高分油)先经液力透平（HT-101）降压回收能量，或经调节阀降压，减压后进入热低压分离器进一步在低压将其溶解的气体闪蒸出来。气体(热高分气)与冷低分油和混合氢换热，最后由热高分气空冷器（A-101）冷却至55℃左右进入冷高压分离器，进行气、油、水三相分离。为防止热高分气中NH3和H2S在低温下生成铵盐结晶析出，堵塞空冷器，在反应产物进入空冷器前注入除盐水。
从冷高压分离器分离出的气体(循环氢)，经循环氢脱硫后进入循环氢压缩机分液罐缓冲（D-108），由循环氢压缩机（K-102）升压后，返回反应部分同补充氢混合。循环氢脱硫所用贫胺液来自渣油加氢。自循环氢脱硫塔底出来的富胺液去渣油加氢富胺液闪蒸罐闪蒸。从冷高压分离器分离出的液体(冷高分油)减压后进入冷低压分离器，继续进行气、油、水三相分离。冷高分底部的含硫污水减压后送出装置至污水汽提装置处理。从冷低压分离器分离出的气体(低分气)至脱硫部分；液体(冷低分油)经与热高分气换热后进入H2S汽提塔，含硫污水减压后送出装置至污水汽提装置处理。从热低压分离器分离出的气体(热低分气)经过水冷冷却后至冷低压分离器，液体(热低分油)直接进入H2S汽提塔。
二、分馏部分
（工艺流程图见-？？）
自反应部分来的生成油进入脱硫化氢塔(C-201)，塔底用重沸炉(F-201)加热。脱硫化氢塔顶油气经空冷、水冷后进入脱硫化氢塔顶回流罐(D-201)。回流罐顶气体送至吸收脱吸塔(C-205)；液相则大部分经脱硫化氢塔顶回流泵送回脱硫化氢塔顶作为回流，小部分送至吸收脱吸塔二中段回流入口；含硫污水送至装置外污水汽提装置处理。脱硫化氢塔底油进入分馏塔进料加热炉(F-202)加热至分馏所需要的温度进入分馏塔(C-202)。分馏塔底吹入过热蒸汽。分馏塔塔顶汽相经分馏塔顶空冷器冷凝冷却后进入分馏塔回流罐(D-202)。液体部分作为塔顶回流经分馏塔顶回流泵打到分馏塔塔顶，部分至石脑油分馏塔(C-204)分出轻重石脑油，轻石脑油出装置，重石脑油冷却后一部分去吸收脱吸塔，一部分出装置。冷凝水经分馏塔顶冷凝水泵送至注水罐回收利用。分馏塔设两个侧线抽出，分别为轻、重柴油，去柴油侧线汽提塔(C-203)。柴油产品在柴油汽提塔中被汽提后依次
经石脑油分馏塔底重沸器、稳定塔进料换热器，吸收脱吸塔底重沸器、脱氧水与柴油换热器和柴油空冷器换热冷却后送出装置；从分馏塔底抽出的油品为循环油，由分馏塔底泵抽出依次经稳定塔底重沸器、尾油蒸汽发生器，循环回原料缓冲罐。
分馏塔设有一个中段回流，发生1.0MPa(G)和0.5MPa(G)蒸汽分出的部分为二中回流，经中段回流泵抽出换热后返回塔内。
脱丁硫化氢塔顶气在吸收脱吸塔内，经吸收液化气组分后，被送至装置外干气脱硫部分脱硫。塔底油与柴油换热器进入石脑油稳定塔(C-206)。吸收脱吸塔所需要的热量由塔底重沸器提供。吸收脱吸塔还设两个中段回流经中段回流泵抽出，由中段回流冷却器取走热量。石脑油稳定塔顶油气经冷却后进入塔顶回流罐。液相大部分作为回流打回稳定塔顶，小部分作为液化气送出装置脱硫。石脑油稳定塔底油为混合石脑油，返回石脑油分馏塔。
三、联锁及紧急处理说明
该装置是在高温、高压、临氢条件下操作，危险性大，所以装置设置了消防蒸汽、反应系统紧急放空、压缩机停机机体放空等设施。联锁保护设有0.7MPa/min和1.4MPa/min两个紧急泄压系统。当重大事故出现时，可自动（亦可手动）启动0.7MPa/min的泄压系统。当特别危急的情况下，可以手动启动1.4MPa/min的泄压系统，以使装置安全地停下来。装置联锁说明如下：
1．反应进料泵（1401-P-102/A.B）及液力透平（1401-HT-101）
（其中P-102A与液力透平HT-101搭配）
（1）反应进料泵（1401-P-102）
●反应进料泵停，自动关闭燃料气线上的阀门，加热炉熄火，长明灯保留。
●当滤后原料油缓冲罐底切断阀UV-0601全开时，泵才能启动，否则任何开泵按钮均无效。
当紧急情况需关闭切断阀UV-0601时，同时停泵，相关联锁动作自动发生。
●无论任何情况下停泵P-102A，均应联锁关闭液力透平切断阀（UV-0703），停液力透平。
迅速自动切换热高分至热低分液位开关，投用调节阀LV-1201。
●按动停泵按钮，停泵，同时关闭出口电动阀ZHV-0701A/B。
●滤后原料油缓冲罐设液位低低联锁停泵。
●当泵润滑油压力低低时，应实现自动停泵，同时关闭出口电动阀ZHV-0701A/B。
●设置进料低低流量切断联锁保护。当泵出口流量（FE-0702）低低时，关闭出口切断阀
UV-0601，停泵。相关联锁动作发生。
●泵入口流量低低联锁停泵。流量信号FT-0701A低低联锁停泵P-102A，流量信号FT-0701B
低低联锁停泵P-102B。
●在控制室和现场各设置手动停泵按钮，现场按钮要求距泵15米。
●控制室设有电动阀阀位状态显示（DCS）。
●在控制室设关闭电动阀按钮，设置在辅助操作台上，当按下时可从控制室手动关闭出口
阀。
●泵及液力透平本身的联锁，以泵厂资料为准。
（2）液力透平（1401-HT-101）
●热高分D-103液位低低时，联锁关闭热高分底切断阀（UV-1201）及液力透平HT-101入
口切断阀（UV-0703）。液面恢复后，开启热高分底切断阀（UV-1201），先投用热高分至
热低分调节阀LV-1201。在热高分液面未正常时，不允许启动液力透平。
●液力透平超速时报警，如仍不能恢复正常，自动将液力透平与进料泵连轴节脱开，自动
关闭液力透平进口切断阀UV0703。自动切换投用热高分至热低分调节阀LV-1201。
●反应进料泵P-102/A停泵，应联锁关闭液力透平进口切断阀，停液力透平。
●启动0.7MPa紧急泄压时，应联锁关闭液力透平进口切断阀，停液力透平。
●润滑油压力低低时，应实现自动停机。
●在控制室设有三位式联锁切换开关，功能为联锁复位、自动和切除。
●泵及液力透平本身的联锁，以泵厂资料为准。
2．反冲洗污油泵（1401-P-107/A.B）
●当D-113液面达到一定高度时，泵P-107/A或P-107/B自启动，打开出口切断阀UV-0501A
或UV-0501B。
●当液面继续上涨到一定高度时，启动备泵，即两泵同时操作。
●当液面降到启动泵的高度时，备用泵自停，即一台泵操作。
●当液面降到一定高度时，泵P-107/A或P-107/B自动停，关闭泵出口切断阀。
●整个联锁设置一个旁路开关，用于解除联锁或维护仪表。
3．反应进料加热炉（1401-F-101）
●设置炉出口高温保护联锁。当炉出口温度超高或燃料气压力低低时，关闭燃料气线上的
切断阀UV-0901，加热炉熄火，长明灯保留。如燃料气压力继续降低，切断长明灯。
●当紧急放空或循环氢压缩机事故停机时，联锁关闭燃料气线上的阀门UV-0901，加热炉
熄火，长明灯保留。
●在操作室和现场各设一个停燃料气按钮，现场按钮要求距加热炉15米。
●反应进料泵停，关闭燃料气线上的阀门，加热炉熄火（长明灯保留）。
●当泵出口流量(FE-0702)低低时，联锁关闭出口切断阀（UV-0601）的同时，关闭燃料气
线上的切断阀UV-0901，加热炉熄火，长明灯保留。
●当混氢流量(FE-1201)低低时，联锁关闭燃料气线上的阀门，加热炉熄火，长明灯保留。
●控制室设停燃料气按钮，设置在辅助操作台上，当按下时可从控制室手动停燃料气。
●加热炉和余热回收系统自身联锁方案由加热炉专业提供，但须由工艺专业确认。
4．循环氢压缩机（1401-K-102）
●当出入口电动阀(ZHV-2003和ZHV-2102)和反飞动线上的Y型单向截止电动阀(ZHV-2101)
能全开时，循环氢压缩机才有条件启动，否则任何开机按钮均无效。
●当循环氢压缩机正常运行中，出入口电动阀不能关闭，所有关闭出入口电动阀的按钮均
无效。
●在循环氢压缩机正常运行中，如果按动任何一个停机按钮引起停机，或者由于其它参数
越限引起自动停机，出入口电动阀自动关闭。
●操作室应有电动阀阀位状态显示（DCS）。
●无论何种原因引起循环氢压缩机停机，都要联锁停反应进料加热炉（F-101）。
●循环氢压缩机停机，0.7Mpa/min泄压阀自动打开，系统降压（详见紧急泄压联锁动作说
明）。
●当冷高压分离器液位达到高高限时（三取二），循环氢压缩机自动停机，相关联锁动作自
动发生，并进行相关操作。
●当循环氢分液罐液位达到高高限时，循环氢压缩机自动停机，相关联锁动作自动发生，
并进行相关操作。
●压缩机汽轮机联锁停机后，不管其联锁信号是否恢复正常，不允许自动启动。
●循环氢压缩机出入口电动阀和反飞动线上的Y型单向截止电动阀应在控制室能实现关阀
操作。
●在控制室和现场各设置手动停汽轮机按钮。
●机组本身的联锁，参照制造厂资料。（机组本身联锁停机至少包括润滑油压力低低、密封
油高位油箱液位低低或干气密封故障、汽轮机或压缩机轴位移过大、汽轮机进汽侧或排汽侧振动过高、压缩机进气侧或排气侧振动过高、压缩机组超速等。润滑油压力低低和高位油箱液位低低一般采用三取二方式。）
●循环氢压缩机设有防喘振控制系统，当入口流量低于某一特定转速下的喘振流量时，防
喘振控制阀自动开启。（厂家实现）
●控制室设停机按钮，设置在辅助操作台上，当按下时可从控制室手动停机。
5．新氢压缩机（1401-K-101/A,B,C）
●当出入口电动阀全开时，新氢压缩机才有条件启动，否则任何开机按钮均无效。
●当新氢压缩机正常运行中，出入口电动阀不能关闭，所有关闭出入口电动阀的按钮均无
效。
●机组本身的联锁，参照制造厂资料。（机组本身联锁停机至少包括机组润滑油压力低低、
级间分液罐液位高高、各级出口温度超高等。）
●在控制室设有共同报警和共同停机显示。
●在控制室和现场各设置手动停机按钮。
●紧急泄压时，手动将新氢压缩机一台降量0负荷，一台降量至50%负荷操作或停机。
6．热高压分离器（1401-D-103）
●热高压分离器（D-103）设有低低液位联锁保护。液位低低时关闭热高分出口切断阀
UV-1201，相关联锁及操作参见液力透平（HT-101）。
7．冷高压分离器（1401-D-105）
●冷高压分离器（D-105）设有低低液位和界位联锁保护。液位和界位低低时关闭相应切断
阀UV-1601和UV-1602。
●冷高压分离器（D-105）设置液位高高时三取二联锁保护。液位高高时自动停循环氢压缩
机，同时伴随停机发生其它相关联锁动作。
8．循环氢脱硫塔（1401-C-101）
●循环氢脱硫塔（C-101）设有低低液位联锁保护。液位低低时关闭切断阀UV-1801。
●循环氢脱硫塔（C-101）设置液位低低时三取二联锁保护。
9．循环氢分液罐（1401-D-108）
●循环氢分液罐（D-108）设液位高高联锁保护。液位高高时自动停循环氢压缩机，同时
伴随停机发生的其他相关联锁动作。
10．贫胺液泵（与渣油加氢共用，设在渣油加氢装置）
●加氢裂化装置紧急泄压时，联锁切断贫胺液出口切断阀（设在渣油加氢装置内）。
●其余联锁见渣油加氢装置。
11．注水泵（与渣油加氢共用，设在渣油加氢装置）
●见渣油加氢装置
12．脱硫化氢塔底重沸炉（1402-F-201）和分馏塔进料加热炉（1402-F-202）
●每台加热炉设置炉进口低流量联锁保护。当任一路进炉流量低时均联锁切断燃料气（或
切断燃料油），加热炉熄火，长明灯保留。
●每台炉子的燃料气设压力低低联锁停燃料气，燃料油设流量低低联锁停燃料油，长明灯
保留。如燃料气压力继续降低，切断长明灯。
●在操作室和现场各设一个停燃料气和燃料油按钮，现场按钮要求距加热炉15米。
●加热炉和余热回收系统自身联锁方案由加热炉专业提供，但须由工艺专业确认。
13．容器或塔底出口与泵入口相连管线上的切断阀
●此阀必须全开时，才能启动泵，否则任何开泵按钮无效。
●在紧急情况下需要关闭此切断阀时，同时停泵。
14．紧急泄压：
●控制室设置一个0.7MPa/min和一个1.4MPa/min泄压按钮，安装在辅助操作台上。
0.7MPa/min紧急泄压联锁开关为两位开关，两个位置为手动和自动。现场设置一个
0.7MPa/min泄压按钮。
●循环氢氢压缩机停机时：
a.自动启动0.7MPa/min泄压阀UV-2002。
b.联锁切断反应进料加热炉燃料气。
c.联锁切断贫胺液出口切断阀（设在渣油加氢装置内）。
d.联锁切断液力透平入口切断阀，停液力透平。
e.根据装置情况，决定是否停反应进料泵。
f.手动将新氢压缩机降量，一台降至0负荷，另一台降至50%负荷操作或停机。
g.手动调整反应产物换热器旁路阀(TV-0801)开度。
h. 泄压过程中可以在中控室实现停止泄压和再继续泄压。当系统泄压至7bar时，停止泄
压。
●当系统在着火、泄漏、超温等紧急情况下，确定要启动0.7Mpa/min紧急泄压时：
a.手动启动0.7Mpa/min泄压阀。
b.联锁切断反应进料加热炉燃料气。
c.联锁切断贫胺液出口切断阀（设在渣油加氢装置内）。
d.联锁切断液力透平入口切断阀，停液力透平。
e.根据装置情况，决定是否停反应进料泵。
f.手动将新氢压缩机降量，一台降至0负荷，另一台降至50%负荷操作或停机。
g.手动调整反应产物换热器旁路阀(TV-0801)开度。
h. 泄压过程中可以在中控室实现停止泄压或再继续泄压。当系统泄压至7bar时，停止泄
压。
在0.7Mpa/min泄压不能有效控制紧急情况，确定需要启动 1.4MPa/min泄压阀实现
2.1Mpa/min紧急泄压时：
a.手动启动1.4MPa/min泄压阀。（注：必须在0.7MPa/min泄压阀UV-2002打开时，才
允许打开1.4MPa/min泄压阀UV-2001）
b.手动停循环氢压缩机K-102
c.手动停新氢压缩机（如果在上一步骤未停机的话）
d.手动停反应进料泵（如果在上一步骤未停机的话）
e.泄压过程中可以在中控室实现停止泄压或再继续泄压。当系统泄压至7bar时，停止
泄压。
设置三位式联锁切换开关，功能为联锁复位、自动和切除。
第五节主要操作条件
二、分馏部分
第六节能耗、公用工程及辅助材料消耗
一、装置能耗
全装置每吨原料油计算能耗:1587.4兆焦/吨原料油（37.98×104千卡/吨原料油）
2、节能措施
(1) 优化换热流程,尽量多回收工艺热量,减少冷却负荷。
(2) 加热炉设置余热回收系统,回收烟气余热,加热炉总热效率达90%以上。
(3) 采用新型电机,减少电负荷。
(4) 分馏塔顶冷凝水作为反应系统注水回用,减少除盐水用量。
(5) 设置蒸汽发生器回收工艺余热,减少冷却负荷。
(6) 分馏塔设置中段回流,回收热量。
(7) 设液力透平回收电能。
二、公用工程消
180万吨/年蜡油加氢裂化装置 一、工艺流程选择 1、反应部分流程选择 A.反应部分采用单段双剂串联全循环的加氢裂化工艺。 B.反应部分流程选择：本装置采用部分炉前混氢的方案，即部分混合氢和原料油混合进入高压换热器后进入反应进料加热炉，另一部分混合氢和反应产物换热后与加热炉出口的混氢油一起进入反应器。 C.本装置采用热高分流程，低分气送至渣油加氢脱硫后进PSA部分，回收此部分溶解氢。同时采用热高分油液力透平回收能量。因本装置处理的原料油流含量很高，氮含量较高，故设循环氢脱硫设施。 2、分馏部分流程选择 A.本项目分馏部分采用脱硫化氢塔-吸收稳定-常压塔出航煤和柴油的流程，分馏塔进料加热炉，优化分流部分换热流程。采用的流程比传统的流程具有燃料消耗低、投资省、能耗低等特点。 B.液化气的回收流程选用石脑油吸收，此法是借鉴催化裂化装置中吸收稳定的经验，吸收方法正确可靠，回收率搞。具有投资少、能耗低、回收率可达95%以上等特点。 3、催化剂的硫化、钝化和再生 A、本项目催化剂硫化拟采用干法硫化 B、催化剂的钝化方案采用低氮油注氨的钝化方案 C、催化剂的再生采用器外再生。 二、工艺流程简介 1、反应部分
原料油从原料预处理装置和渣油加氢裂化装置进入混合器混合后进入原料缓冲罐（D-101），经升压泵（P-101）升压后，再经过过滤（SR-101），进入滤后原料油缓冲罐（D-102）。原料油经反应进料泵（P-102）升压后与部分混合氢混合，混氢原料油与反应产物换热（E-101），然后进入反应进料加热炉（F-101）加热，加热炉出口混氢原料和另一部分经换热后的混合氢混合，达到反应温度后进入加氢精制反应器（R-101），然后进入加氢裂化反应器（R-102），在催化剂的作用下，进行加氢反应。催化剂床层间设有控制反应温度的急冷氢。反应产物先与部分混合氢换热后再与混氢原料油换热后，进入热高压分离器（D-103）。 装置外来的补充氢由新氢压缩机（K-101）升压后与循环氢混合。混合氢先与热高分气进行换热，一部分和原料油混合，另一部分直接和反应产物换热后直接送至加氢精制反应器入口。 从热高压分离器出的液体（热高分油）经液力透平（HT-101）降压回收能量，或经调节阀降压，减压后进入热低压分离器进一步在低压将其溶解的气体闪蒸出来。气体（热高分气）与冷低分油和混合氢换热，最后由热高分气空冷器（A-101）冷却至55℃左右进入冷高压分离器，进行气、油、水三相分离。为防止热高分气中NH3和H2S在低温下生成铵盐结晶析出，赌赛空冷器，在反应产物进入空冷器前注入除盐水。 从冷高压分离器分理出的气体（循环氢），经循环氢脱硫后进入循环氢压缩机分液罐（D-108），有循环氢压缩机（K-102）升压后，返回反应部分同补充氢混合。自循环氢脱硫塔底出来的富胺液闪蒸罐闪蒸。从冷高压分离器分离出来的液体（冷高分油）减压后进入冷低压分离器，继续进行气、液、水三相分离。冷高分底部的含硫污水减压后进入酸性水脱气罐（D-109）进行气液分离，含硫污水送出装置至污水汽提装置处理。从冷低压分离器分离出的气体（低分气）至渣油加氢装置低压脱硫部分：液体(冷低分油）经与热高分气换热后进入脱硫化氢塔。从热低压分离器分离出的气体（热低分气）经过水冷冷却后至冷低压分离器，液体（热低分油）直接进入脱硫化氢塔。 2、分馏和吸收稳定部分
职业技能鉴定国家题库 加氢裂化装置操作工(YN)初级理论知识试卷A 注 意 事 项 1、考试时间：90分钟。 2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。 3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。 4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。 一、单项选择(第1题～第160题。选择一个正确的答案，将相应的字母填入题内的括号中。每题0.5分，满分80分。) 1. 反应加热炉烘炉与反应系统干燥同步进行时，辐射段炉管应通入( )循环。 A 、氧气 B 、氮气 C 、氢气 D 、净化风 2. 反应加热炉单独烘炉时对流段炉管应通入( )保护炉管。 A 、氧气 B 、氢气 C 、蒸汽 D 、净化风 3. 低压系统用氮气进行气密时，应用采用( )进行气密。 A 、肥皂水 B 、除氧水 C 、可燃性气体检测仪 D 、硫化氢气体检测仪 4. 在各压力等级下的气密静压试验中，降压速度每小时不大于( )为合格。 A 、0.03MPa B 、0.06MPa C 、0.09MPa D 、0.12MPa 5. 装置抽真空气密静压试验中，以每小时泄漏量( )以下为合格。 A 、10kPa B 、60kPa C 、100kPa D 、600kPa 6. 高压系统气密试验的压力以( )的压力为准。 A 、反应器 B 、热高分顶 C 、循环氢压缩机入口分液罐顶或冷高分顶 D 、循环氢压缩机出口 7. 高压系统气密的最高压力应达到 ( )为准。 A 、正常操作压力 B 、冷高分安全阀定压值 8. 蜡油加氢裂化装置的原料油最常用的是( )。 A 、减压蜡油 B 、初馏塔塔底油 C 、减压渣油 D 、催化常渣 9. 蜡油加氢裂化装置催化剂硫化前的原料油通常是( )。 A 、减压渣油 B 、开工柴油 C 、常压蜡油 D 、催化常渣 10. 蜡油加氢裂化装置的主要产品是( )。 A 、汽油 B 、液化气 C 、煤油 D 、常压蜡油 11. 硫化剂为微黄色、( )的液体。 A 、无味 B 、泥土味 C 、芳香味 D 、恶臭味 12. 可以作为加氢催化剂预硫化用硫化剂的是( )。 A 、缓蚀剂 B 、胺液 C 、阻垢剂 D 、二甲基二硫 13. 装置开车水冲洗的目的是( )。 A 、打通流程、冲洗杂物 B 、检查反应器施工质量 C 、检查分馏塔施工质量 D 、检查热高分施工质量 14. 离心泵密封、冲洗蒸汽的作用是( )。 A 、加热轴承 B 、加热泵体内介质 C 、降低介质粘度 D 、防止介质泄漏造成污染 15. 蜡油加氢裂化装置的反应注水要控制活性氧的含量不超过50PPm ，是由于微量氧在反应系统容易( )，对装置生产构成一定的威胁。 A 、与硫化物反应生成单质硫 B 、与氢气反应 C 、与原料油反应 D 、使催化剂床层结焦 16. 催化剂在生产、运输和储存过程中，为了控制催化剂的活性，其活性金属组分是以( )的形式存在的。 A 、还原态 B 、硫化态 C 、氧化态 D 、金属氯化物 17. 加热炉点主火嘴顺序应( )。 A 、逐个点 B 、随意点 C 、对称点 D 、单、双数相应点 18. 加热炉点主火嘴顺序应遵循的原则是( )。 A 、使炉体各部均匀升温 B 、操作方便 C 、加快升温速度 D 、快速点起全部主火嘴 19. 原料油带水应通知调度及罐区切换原料油，并在装置外循环( )分钟以上以置换管线。 A 、10 B 、20 C 、30 D 、60 20. 硫化剂可以用( )容器贮存。 A 、铜 B 、铜合金 C 、塑料 D 、碳钢罐 21. 硫化剂罐要求密封或水封的目的是( )。 A 、防止硫化剂挥发 B 、防止硫化剂跑损 C 、防止硫化剂变质 D 、防止硫化剂腐蚀容器 考 生 答 题 不 准 超 过 此 线
特种作业人员危险化学品安全作业加氢工艺作业 模拟一 [判断题] 1、严禁用水浇淋高温高压设备、法兰、管线和阀门等，如遇泄漏着火时只能用氮气掩护及灭火。(1.0分) B对 正确答案:B [判断题] 2、润滑油系统投用时，润滑油压力连续低报引起联锁的原因可能是润滑油过滤器 未清洗。(1 .0分) B对 正确答案:B [判断题] 3、由于加氢裂化催化剂的活性组分在硫化状态下才具有较高活性，因此循环氢中 的硫化氢含量越高越好。(1 .0分) B对 正确答案:B [判断题] 4、加氢装置在分馏系统塔顶注缓蚀剂的目的是为了减缓因硫化氢而造成的设备腐 蚀速率。(1.0分) A对 正确答案:A [判断题] 5、加热炉大量冒黑烟说明瓦斯带油。(1 .0分) B对 正确答案:B [判断题] 6、压缩机介质为氢气,检修前用氮气置换以彻底驱走残留在气缸和管线内的氢气防止拆装时由于零部件与工具之间的碰撞产生火花而发生着火、爆炸事故。(1 .0分) A对 正确答案:A [判断题] 7、劳动防护用品是指由生产经营单位为从业人员配备的,使其在劳动过程中免遭或者减轻事故伤害及职业危害的个人防护装备。(1.0分) A对 正确答案:A [判断题] 8、循环氢压缩机流量发生周期性波动,机组振动显著增加还伴有周期性的气流噪音，这些都说明压缩机可能喘振。(1.0分) A对 正确答案:A [判断题] 9、防护用品必须严格保证质量安全可靠、但可以不用舒适和方便。(1.0分)
B对 正确答案:B [判断题] 10、工业建筑灭火器配置场所的危险等级划分为四级。(1.0分) B对 正确答案:B [判断题] 11、少量氢气泄漏着火在白天可以清楚的看到。(1.0分) B对 正确答案:B [判断题] 12、分馏塔操作不当容易发生不正常情况如淹塔、过量雾沫夹带、泄漏等。(1.0分) A对 正确答案:A [判断题] 13、油罐发生火灾时,并不是所有油品都会产生沸腾突溢。(1.0分) A对 正确答案:A [判断题] 14、加热炉着火进行灭火时,应用消防水直接对炉膛内或炉壁喷射以达到快速降温冷却的目的。(1 .0分) B对 正确答案:B [判断题] 15、新氢压缩机正常运转时润滑油泵备泵开关应置于”自动”位置。(1 .0分) A对 正确答案:A [判断题] 16、反应注水的目的是为了维持高分界面稳定。(1.0分) B对 正确答案:B [判断题] 17、离心泵出口压力表指示为零这就表明离心泵抽空。(1.0分) B对 正确答案:B [判断题] 18、加热炉回火将导致火焰从看火孔或从点火孔中喷出。(1 .0分) A对 正确答案:A [判断题] 19、加热炉需要增加燃料气火嘴时,应及时开大风门，调节燃料燃烧状态。(1.0分) A对 正确答案:A
加氢裂化工艺流程概述 全装置工艺流程按反应系统（含轻烃吸收、低分气脱硫）、分馏系统、机组系统（含PSA系统）进行描述。 1.1反应系统流程 减压蜡油由工厂罐区送入装置经原料升压泵（P1027/A、B）后，和从二丙烷罐区直接送下来的轻脱沥青油混合，在给定的流量和混合比例下原料油缓冲罐V1002液面串级控制下，经原料油脱水罐（V1001）脱水后，与分馏部分来的循环油混合，通过原料油过滤器（FI1001）除去原料中大于25微米的颗粒，进入原料油缓冲罐（V1002），V1002由燃料气保护,使原料油不接触空气。 自原料油缓冲罐(V1002)出来的原料油经加氢进料泵 (P1001A,B)升压后，在流量控制下与混合氢混合，依次经热高分气/混合进料换热器（E1002）、反应流出物/混合进料换热器(E1001A,B)、反应进料加热炉（F1001）加热至反应所需温度后进入加氢精制反应器（R1001），R1001设三个催化剂床层，床层间设急冷氢注入设施。R1001反应流出物进入加氢裂化反应器（R1002）进行加氢裂化反应，两个反应器之间设急冷氢注入点，R1002设四个催化剂床层，床层间设急冷氢注入设施。R1001反应流出物设有精制油取样装置，用于精制油氮含量监控取样。 由反应器R1002出来的反应流出物经反应流出物/混合
进料换热器(E1001)的管程，与混合原料油换热，以尽量回收热量。在原料油一侧设有调节换热器管程出口温度的旁路控制，紧急情况下可快速的降低反应器的入口温度。换热后反应流出物温度降至250℃，进入热高压分离器（V1003）。热高分气体经热高分气/混合进料换热器（E1002）换热后，再经热高分气空冷器（A1001）冷至49℃进入冷高压分离器（V1004）。为了防止热高分气在冷却过程中析出铵盐堵塞管路和设备，通过注水泵（P1002A,B）将脱盐水注入A1001上游管线，也可根据生产情况，在热高分顶和热低分气冷却器（E1003）前进行间歇注水。冷却后的热高分气在V1004中进行油、气、水三相分离。自V1004底部出来的油相在V1004液位控制下进入冷低压分离器（V1006）。自V1003底部出来的热高分油在V1003液位控制下进入热低压分离器（V1005）。热低分气气相与冷高分油混合后，经热低分气冷却器（E1003）冷却到40℃进入冷低压分离器（V1006）。自V1005底部出来的热低分油进入分馏部分的脱丁烷塔第29层塔盘。自V1006底部出来的冷低分油分成两路，一路作为轻烃吸收塔（T1011）的吸收油，吸收完轻烃的富吸收油品由T-1011的塔底泵P-1016再打回进冷低分油的进脱丁烷塔线。依次经冷低分油/柴油换热器（E1004）、冷低分油/减一线换热器（E1005A,B）、冷低分油/减二线换热器（E1014）和冷低分油/减底油换热器（E1015），分别与柴油、减一线油、减二
加氢岗位试题 一、填空： 1.反应器R101有（）个床层，反应器R201有（）个床层。 2.原料油中含水量严格控制小于（）ppm。 3.催化剂预硫化的目的是使催化剂中的金属活性单元由（）变为（）。从而增 加其活性和稳定性。 4.反应器R101采用的催化剂是（）保护剂是（）。 5.反应器R201采用的催化剂是（）保护剂是（）。 6.反应系统N2气密的最高压力为（）MPa。 7.加氢反应器为（）壁式反应器，器壁温度低于（）℃时压力不得超过（） MPa。 8.反应系统H2气密时分馏系统应（）。 9.催化剂预硫化采用的硫化剂是（），现我装置采用的是（）法预硫化。催化剂 预硫化时的起始温度是（），终止温度是（）。 10.催化剂预硫化时床层温度低于230℃，循环氢中H2S含量在（），230~360℃阶 段循环氢中H2S含量在（），360℃恒温阶段循环氢中H2S含量应（）。 11.催化剂再生的目的是烧去催化剂表面的（），恢复（）。 12.塔检修开人孔的顺序应从（）至（），封人孔时自（）而（）。 13.影响加氢反应的主要因素有（）、（）、（）、（）。 14.油品的闪点与沸点有关，沸点越低，闪点越（）。 15.油品的组分越（），越容易自燃。 16.我车间的有毒气体是（）、（）两种。 17.蜡油加氢的系统压力有D103顶压控（）来控制，它通过调节（）的大小， 来控制反应系统的压力。 18.加氢注水可以采用（）、（）、（），蜡油加氢与柴油加氢装置的设计注水 量为（）。 19.在催化剂床层的上部和下部平面上设有五个测温点，用来测定（），可以反 映（）。 20.循环机出口H2有三个去向，它们分别是（）、（）、 （）。 21.生产装置中常用的换热器型式有（）、（）、（）式。 22.反应系统正常停工进行氮气循环脱氢时分三个阶段，这三个阶段的温度分别为 （）、（）、（），当循环氢中CO小于（）ppm时，脱氢结束。 23.原料罐D101、D108顶的安全阀定压值分别为（）、（）MPa。 24.冷低分D104、D204顶的安全阀定压值分别为（）、（）MPa。 25.压机入口缓冲罐D105、D205的安全阀定压值为（）、（）MPa。 26.硫化氢汽提塔C101安全阀定压值为（）MPa。 27.产品柴油的控制指标是闪点（）、腐蚀（）。 二、选择题： 1.反应温度高（）。A
加氢裂化飞温事故过程分析
————————————————————————————————作者: ————————————————————————————————日期：
２01０年３月5日蜡油加氢裂化装置事故 开停工过程分析 一装置停工原因 1.1０6-K-１02背压蒸汽压力达到4.3MPa,造成汽轮机出口背压蒸汽线上安全 阀（放空口为一向下弯头)起跳,并且安全阀未能及时复位,现场大量蒸汽喷向地面并向四周扩散,操作人员无法靠近,不能准确判断具体的泄漏位置，同时避免对系统蒸汽供应产生影响，操作人员在１0９单元关闭进１0６装置的 9.5MPa蒸汽手阀,循环氢压缩机K1０2停运,低速泄压阀启动，装置紧急停 工。 二事故停、开工经过 3月5日5:４６装置紧急停工，Ｋ１02停机,反应系统7bａr紧急泄压。泄压前后床层温度对比如下： R101A紧急泄压床层温度变化 温度点5:46泄压开始温度６:２4泄压结束温 度泄压温降 二床入口３77．63 ３62.2 1５．43 三床入口37９.05 ３62．09 １6.9６四床入口381.7 3５7．４２4.3 五床入口374.3 ３52 22．3 六床入口3６4.7 ３52.3 12.4 R10１B紧急泄压床层温度变化 温度点５:４6泄压开始温 度 ６:2４泄压结束温 度泄压温降 二床入口3７4.88 ３６2.05 1２．83 三床入口380．８4 365．5２15.32 四床入口３８0.４2 ３5６.44 23.9８ 五床入口3７5.95 354.84 ２１.11 六床入口36６.05 ３4６.02 ２0.０３ 1.３月５日７：11时向反应系统补氢充压,同时通过7baｒ放空泄压。在开K
职业技能鉴定国家题库石化分库 加氢裂化装置操作工初级题库 一、单项选择(第1题～第757题。选择一个正确的答案，将相应的字母填入题内的括号中。每题1分， 满分757分。) 187. 二氧化硫中的硫的化合价为( )。 A、+6 B、+4 C、+2 D、+1 答案：B 188. 元素的化学性质决定于原子的 ( )。 A、核外电子层数 B、核内中子数 C、核内质子数 D、最外层电子数 答案：D 189. 把少量的 ( )放入水里振荡后能形成溶液。 A、食盐 B、面粉 C、汽油 D、沥青 答案：A 190. 当条件不改变时，溶液放置时间稍长，溶质( )。 A、会沉降出来 B、不会分离出来 C、会分解 D、会浮上来 答案：B 191. 当8克食盐完全溶解于92克水中时，该溶液的质量百分比浓度是( )。 A、8% B、87% C、92% D、84% 答案：A 192. 结晶水合物是( )。 A、具有一定组成的化合物 B、具有一浓度的溶液 C、悬浊液 D、乳浊液 答案：A 193. 从硝酸钾和氯化钠的混合溶液中分离出硝酸钾的方法是( )。 A、过滤 B、蒸馏 C、加热蒸干结晶 D、加热浓缩后再冷却结晶 答案：D 194. 在常压下，假设50℃的水饱和蒸汽压为A，80℃的水饱和蒸汽压为B，那A和B的数值关系为( )。 A、A=B B、A>B C、AB>C>D C、A 仅供参考[整理] 安全管理文书 加氢裂化装置说明、危险因素及防范措施 日期：__________________ 单位：__________________ 第1 页共18 页 加氢裂化装置说明、危险因素及防范措施 一、装置简介 (一)装置的发展及类型 1．加氢装置的发展 加氢是指石油馏分在氢气及催化剂作用下发生化学反应的加工过程，加氢过程可分为加氢精制、加氢裂化、临氢降凝、加氢异构化等，下面重点介绍加氢裂化加工过程。 加氢技术最早起源于20世纪20年代德国的煤和煤焦油加氢技术，第二次世界大战以后，随着对轻质油数量及质量的要求增加和提高，重质馏分油的加氢裂化技术得到了迅速发展。 1959年美国谢夫隆公司开发出了Isocrosking加氢裂化技术，其后不久环球油品公司开发出了Lomax加氢裂化技术，联合油公司开发出了Uicraking加氢裂化技术。加氢裂化技术在世界范围内得到了迅速发展。 早在20世纪50年代，我国就已经对加氢技术进行了研究和开发，早期主要进行页岩油的加氢技术开发，60年代以后，随着大庆、胜利油田的相继发现，石油馏分油的加氢技术得到了迅速发展，1966年我国建成了第一套4000kt／a的加氢裂化装置。 进入20世纪90年代以后，国内开发的中压加氢裂化及中压加氢改质技术也得到了应用和发展。 2．装置的主要类型 加氢装置按加工目的可分为：加氢精制、加氢裂化、渣油加氢处理等类型，这里主要介绍加氢裂化装置。 加氢裂化按操作压力可分为：高压加氢裂化和中压加氢裂化，高压 第 2 页共 18 页 加氢裂化分离器的操作压力一般为16MPa左右，中压加氢裂化分离器的操作压力一般为9．OMPa左右。 加氢裂化按工艺流程可分为：一段加氢裂化流程、二段加氢裂化流程、串联加氢裂化流程。 一段加氢裂化流程是指只有一个加氢反应器，原料的加氢精制和加氢裂化在一个反应器内进行。该流程的特点是：工艺流程简单，但对原料的适应性及产品的分布有一定限制。 二段加氢裂化流程是指有两个加氢反应器，第一个加氢反应器装加氢精制催化剂，第二个加氢反应器装加氢裂化催化剂，两段加氢形成两个独立的加氢体系，该流程的特点是：对原料的适应性强，操作灵活性较大，产品分布可调节性较大，但是，该工艺的流程复杂，投资及操作费用较高。 串联加氢裂化流程也是分为加氢精制和加氢裂化两个反应器，但两个反应器串联连接，为一套加氢系统。串联加氢裂化流程既具有二段加氢裂化流程比较灵活的特点，又具有一段加氢裂化流程比较简单的特点，该流程具有明显优势，如今新建的加氢裂化装置多为此种流程，本节所述的流程即为此种流程。 二、重点部位及设备 (一)重点部位 1．加热炉及反应器区 加氢装置的加热炉及反应器区布置有加氢反应加热炉、分馏部分加热炉、加氢反应加热器、高压换热器等设备，其中大部分设备为高压设备，介质温度比较高，而且加热炉又有明火，因此，该区域潜在的危险性比较大，主要危险为火灾、爆炸是安全上重点防范的区域。 第 3 页共 18 页 1. 1、精制反应器一床层压降显示明显增大,而进出口压降确没有变化,其原因是精制反应器一床层催化剂堵塞。正确答案：错 2、循环氢压缩机入口流量不足可能是系统压力不够。正确答案：对 3、压缩机电机温度高可能是循环水流量不足。正确答案：对 4、物料冷后温度突然上升表明空冷风机故障。正确答案：对 5、炉子产生正压回火,炉底漏油着火这些现象表明燃料气带油。正确答案：对 6、塔发生雾沫夹带的主要原因是上升气相负荷过大。正确答案：对 7、外操甲某去压缩机房开启往复式新氢压缩机之前不听安全人员劝阻,没有带护耳罩。过程中因二级出口安全阀起跳声音过响导致其耳膜破损,这事故的主要原因是甲某不听劝阻,跟装置无关。正确答案：错 8、对于水冷器来说,当发现冷却水回水带油时,说明换热器发生了泄漏。正确答案：对 9、用人单位不得安排未经上岗前职业健康检查的劳动者从事接触职业病危害的作业,不得安排有职业禁忌的劳动者从事其所禁忌的作业。正确答案：对 10、安全生产行政执法人员依法履行监督检查职责时,应当出示有效的执法证件。正确答案：对 11、各单位应建立健全听力保护记录,听力保护记录应至少保存10年。正确答案：对 12、工作场所内危害物质不能控制在一定区域内,这时应采用全面通风的方式。正确答案：对 13、职业健康监护档案管理,各单位应有专人管理并按规定长期保存。正确答案：对 14、当同一建筑物内分隔为不同火灾危险性类别的房间时,中间隔墙应为防火墙。正确答案：对 15、建筑物的安全疏散门应向外开启。甲、乙、丙类房间的安全疏散门不应少于3个。正确答案：错 16、大火封门无法逃生时,可用浸湿的毛巾衣物堵塞门缝,发出求救信号等待救援。正确答案：对 17、气瓶应存放在制定地点并悬挂警示标识,氧气瓶、乙炔瓶或易燃气瓶不得混放。正确答案：对 18、单位应当对消防档案分级保管、备查。正确答案：错 19、高毒作业场所设置应急撤离通道和必要的泄险区。正确答案：对 20、氧气瓶阀口处不得沾染油脂。正确答案：对 21、消防安全重点单位对每名员工应当至少每季度进行一次消防安全培训。正确答案：错 22、乙炔气瓶使用时应安装阻火器。正确答案：对 23、硫化氢、一氧化碳着火时,即使不能切断气源也要熄灭正在燃烧的气体。正确答案：错 24、应用化学平衡移动原理可知,降低温度、提高压力有利于氨的生成。正确答案：对 25、氨分、冷交液位计失灵,可根据放氨压力、放氨声音和放氨管结霜等变化情况进行操作,必要时进行停车处理。 正确答案：对 26、进入金属容器(炉、塔、釜、罐等)和特别潮湿、工作场地狭窄的非金属容器内作业照明电压不大于12V。 正确答案：对 27、心肺复苏法主要指人工呼吸。正确答案：错 28、可燃性混合物的爆炸下限越低,爆炸极限范围越宽,其爆炸危险性越小。正确答案：错 29、安全附件主要包括泄压装置、计量装置、报警装置和联锁装置。正确答案：对 30、为了从根本上解决工业污染问题,就是要采用少废无废技术即采用低能耗、高消耗、无污染的技术。正确答案：错 31、可燃气体或蒸气与空气的混合物,若其浓度在爆炸下限以下或爆炸上限以上时便不会着火或爆炸。正确答案：对 32、安全眼镜不能用于预防低能量的飞溅物。正确答案：错 33、禁止在粉尘作业现场进食、抽烟、饮水等,以减少粉尘危害。正确答案：对 34、安全带使用两年后,按批量购入情况,抽验一次。正确答案：对 35、职业性危害因素所致职业危害的性质和强度,取决于危害因素的本身理化性能。正确答案：错 36、塑料制品业属于职业病危害较严重的行业。正确答案：错 37、选用安全帽、安全带、工作服是为了防止伤亡事故的发生。正确答案：对 38、防护服包括帽、衣、裤、围裙、套裙、鞋罩等,有防止或减轻热辐射和化学污染机体的作用正确答案：对 39、生产经营单位可以以货币或者其他物品替代应当按规定配备的劳动防护用品。正确答案：错 40、使用危险化学品的单位可以用货币替代劳动防护用品。正确答案：错 41、个人防护用品是对作业场所的危险进行保护的最后一种手段。正确答案：对 42、液力透平需要在装置运行稳定之后才能投用。正确答案：对 43、催化剂装卸区域粉尘较大,应佩戴防尘口罩。正确答案：对 催化裂化装置操作工：初级催化裂化装置操作工考试题及答案 考试时间：120分钟 考试总分：100分 遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。 1、单项选择题 分馏温度控制粗汽油干点（ ）。A 、塔底 B 、塔顶 C 、塔中 本题答案： 2、判断题 提升管喷汽油时，要注意将积水放净，以免水急剧汽化使反应压力超高。 本题答案： 3、单项选择题 （ ）由主风机提供。A 、烧焦用的空气 B 、进提升管原料 C 、进提升管的催化剂 D 、出提升管的油气 本题答案： 4、单项选择题 同样压头情况下，离心泵并联的出口流量为单台机泵的（ ）倍。A 、0.5 B 、1 C 、2 D 、3 姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线---------------------- 本题答案： 5、单项选择题 开工时吸收稳定系统充瓦斯的目的是（）。A、引油建立三塔循环 B、赶水 C、试压 D、贯通流程 本题答案： 6、填空题 热电锅温度计测温范围广，可以从（）到（）。 本题答案： 7、填空题 分馏系统的任务主要是把反应器送来的油气混合物按（）范围分割成（）等馏份，并保证各处馏份的质量符合规定要求。 本题答案： 8、单项选择题 防冻防凝期间，油浆防垢剂稀释罐操作时注意（）。A、静置 B、用顶循环油 C、低液面 D、投用伴热 本题答案： 9、单项选择题 为了防止分馏塔底焦粒及焦块进入油浆泵，应安装（）A、破沫网 B、防涡器 C、过滤网 本题答案： 10、判断题 压力表表面玻璃破碎应该立即更换。 本题答案： 11、问答题 塔顶回流带水有几种原因及处理方法？ 本题答案： 加氢装置 拼音:jiaqingliehuazhuangzhi 英文名称：hydrocracker 说明:加氢裂化的工业装置有多种类型。按反应器中催化剂的态不同分为固定床和沸腾床加氢裂化工艺，目前前者是主流。按反应器的作用又分为一段法和两段法。两段法包括两级反应器，第一级作为加氢精制段，除掉原料油中的氮、硫化物。第二级是加氢裂化反应段。一段法的反应器只有一个或数个并联使用。一段法固定床加氢裂化装置的工艺流程是原料油、循环油及氢气混合后经加热导入反应器。反应器内装有粒状催化剂，在 9.8-14.7兆帕（100-150公斤/厘米2）压力，氢油比约为1500:1，400℃左右条件下进行反应。反应产物经高压和低压分离器，把液体产品与气体分开，然后液体产品在分馏塔蒸馏获得产品石油馏分。一段法裂化深度较低，一般以减压蜡油为原料，生产中间馏分油为主。二段法裂化深度较深，一般以生产汽油为主。 加氢是指石油馏分在氢气及催化剂作用下发生化学反应的加工过程，加氢过程可分为加氢精制、加氢裂化、临氢降凝、加氢异构化等，下面重点介绍加氢裂化加工过程。 装置简介 (一)装置的发展 加氢技术最早起源于20世纪20年代德国的煤和煤焦油加氢技术，第二次世界大战以后，随着对轻质油数量及质量的要求增加和提高，重质馏分油的加氢裂化技术得到了迅速发展。 1959年美国谢夫隆公司开发出了Isocrosking加氢裂化技术，其后不久环球油品公司开发出了Lomax加氢裂化技术，联合油公司开发出了Uicraking加氢裂化技术。加氢裂化技术在世界范围内得到了迅速发展。 早在20世纪50年代，我国就已经对加氢技术进行了研究和开发，早期主要进行页岩油的加氢技术开发，60年代以后，随着大庆、胜利油田的相继发现，石油馏分油的加氢技术得到了迅速发展，1966年我国建成了第一套4000kt／a的加氢裂化装置。 进入20世纪90年代以后，国内开发的中压加氢裂化及中压加氢改质技术也得到了应用和发展。 (二)装置的主要类型 加氢装置按加工目的可分为：加氢精制、加氢裂化、渣油加氢处理等类型，这里主要介绍加氢裂化装置。 特种作业加氢工艺作业试题及答案 一、单选题1、安全带的正确使用方法应该是()。 A、同一水平 B、低挂高用 C、高挂低用正确答案：C2、主要化工污染物质有()。 A、大气污染物质 B、水污染物质 C、以上两类物质正确答案：C3、高压空冷个别出口弯头部位有明显冲刷减薄,检测结果发现坑蚀,此腐蚀属于()。 A、高温硫化氢腐蚀 B、高温氢气+硫化氢腐蚀 C、硫化氢+氨气+氢气+水腐蚀正确答案：C4、若加氢装置新氢中断,短时间不能恢复,分馏系统应该()。 A、继续生产 B、改循环等待开工 C、提高分馏塔底温度正确答案：B5、不属于有毒气体的是()。 A、氯气 B、硫化氢 C、二氧化碳正确答案：C6、切换离心泵须使备用泵启动后()。 A、全开备用泵出口阀 B、立即关闭运转泵出口阀 C、逐步开大备泵出口阀,同时关小运转泵出口阀,直至全关正确答案：C7、润滑油温度高的处理措施不正确的是()。 A、降低循环冷却水水温 B、减小油箱润滑油液面 C、调节润滑油出口冷却器,以降低油温正确答案：B8、主控室的噪声声级设计值要求是小于等于()dB( A、)。 A、55 B、60 C、70正确答案：C9、开车前装置氮气置换目的是去除系统中的()。 A、烃类 B、硫化氢 C、空气正确答案：C 10、下列()属于易燃气体。 A、二氧化碳 B、乙炔 C、氧气正确答案：B 11、某加氢装置新开工时因操作人员操作不当,高压注水泵没有启动时先开启注水阀门,导致出口高压串入低压系统,所幸现场 人员处理及时才没有发生更大的事故。在这起未遂事故中原因分析不正确的是()。 A、注水点的单向阀存在内漏 B、新建装置人员培训工作有待完善 C、这起未遂事故主要是单向阀密封不严,为设备故障引起,操作人员能及时处理说明操作人员素质很高正确答案：C 12、循环氢压缩机的润滑油系统设置润滑油高位槽的作用是()。 A、储存润滑油 B、提供润滑势能 C、当润滑油泵停运时,利用其位能经其下部的单向阀,提供约10分钟的润滑油正确答案：C 13、加氢装置反应器床层超温的诸多因素中,其中可能是由于氢气中()含量高。 A、惰性气体 B、甲烷 C、一氧化碳和二氧化碳正确答案：C 14、高压分离器酸性水阀门堵塞的主要物质通常为()。 A、催化剂粉尘 B、硫化亚铁 C、环烷酸铁正确答案：A 加氢裂化工艺简述 摘要：加氢裂化是重油的深度加工的重要技术之一，是一种使油品变轻的加氢工艺，其加工原料范围广，并且通常可以直接生产优质的液化气，汽油，柴油，喷气燃料等清洁燃料和轻石脑油等优质的化工原料。 关键词：加氢；重油；裂化；石脑油 Abstract: Hydrocracking is an important technology for deep processing of heavy oil is a lighter oil hydrogenation process to make a wide range of its processing of raw materials, and typically can produce high quality gas, gasoline, diesel, jet fuels and other clean fuels and light naphtha quality chemical raw materials. Keywords: hydrogenation; heavy oil; cracking; naphtha 1概论 加氢裂化是重油深度加工的重要技术之一，即在催化剂存在的条件下，在高温及较高的氢分压下，使C—C键断裂的反应，可以使大分子的烃类转化为小分子的烃类，使油品变轻的一种加氢工艺。它加工原料范围广，包括直馏石脑油，粗柴油，减压蜡油以及其他二次加工得到的原料如焦化柴油，焦化蜡油和脱沥青油等，通常可以直接生产优质的液化气，汽油，柴油，喷气燃料等清洁燃料和轻石脑油等优质的化工原料。 为了便于统计，美国油气杂志将转化率大于50%的加氢过程称为“加氢裂化”。在实际应用中，人们习惯将通过加氢反应使原料油中10%到50%的分子变小的那些加氢工艺称为缓和加氢裂化。通常所说的“常规（高压）加氢裂化”是指反应压力在10 Mpa以上的加氢裂化工艺；“中压加氢裂化”是指在10 Mpa以下的加氢裂化工艺。 加氢裂化反应中除了裂化是吸热反应，其他反应大多是放热反应，总的热效应是强放热反应。 2加氢裂化原料油 加氢裂化过程可以加工的原料油相当广泛。由于现代石油化工工业的发展对化纤，依稀原料以及轻质油品的需求，加氢裂化技术得到迅速发展，轻至石脑油，重至常压馏分油，减压馏分油，脱沥青油，减压渣油均可作为加氢裂化原料，二次加工产品如催化裂化循环油，和焦化瓦斯油也可以作为加氢裂化原料，目前国内装置加氢裂化使用量最多的是减压馏分油。 根据生产资料反馈以及实验，原料油的密度越大，越难加氢裂化，密度高一般需提高反应温度。原料油中烷烃较难裂解，而环烷基的原料难裂解需提高苛刻度。原料油的干点高，原料油的氮含量将随之增加，原料油的平均沸点越高和分 催化裂化装置操作工：初级催化裂化装置操作工考试答案模拟考试练习 考试时间：120分钟 考试总分：100分 遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。 1、单项选择题 使用油浆防垢剂的效果是（ ）。A 、提高油浆换热器的换热效率 B 、降低油浆密度 C 、降低油浆产率 D 、降低油浆固体含量 本题答案： 2、填空题 厂区道路，工厂主要出入口不应少于（ ），且应（ ）。 本题答案： 3、填空题 石油产品要满足（ ）要求，因此，馏分（ ）产品。 本题答案： 4、单项选择题 剂油比中总进料流量不包括（ ）。A 、回炼油浆流量 B 、回炼油流量 C 、渣油流量 D 、终止剂流量 本题答案： 5、填空题 姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线---------------------- 构成石油液化气的主要组分是（）和（）。 本题答案： 6、单项选择题 下列选项中，不能单独作为催化裂化原料的是（）。A、直馏减压馏分油 B、焦化馏分油 C、常压渣油 D、减压渣油 本题答案： 7、判断题 传质的方向取决于气相中组分的分压是大于还是小于溶液的平衡分压。 本题答案： 8、判断题 催化剂卸料线用风吹扫一般是用风由催化剂罐向再生器进行吹扫。 本题答案： 9、判断题 蝶阀又称为翻板阀，通过阀板在阀体内旋转使阀的流通面积不同，从而调节阀的流量。 本题答案： 10、判断题 顶回流系统顶水的目的是将系统内存油顶干净，便于检修动火。 本题答案： 11、问答题 催化裂化原料来源有那些？ 本题答案： 12、填空题 烟气回收时的能量包括压力能、（）、（）三部分 本题答案： 13、单项选择题 吸收稳定停工后，按正常流程退油，最先停运的机泵是（）。A、稳定塔底泵 B、解吸塔底泵 第一章基础知识 1.1基础知识 1、什么是不饱和烃？ 不饱和烃就是分子结构中碳原子间有双键或三键的开链烃和脂环烃。与相同碳原子数的饱和烃相比，分子中氢原子要少。烯烃（如烯烃、丙烯）、炔烃（如乙炔）、环烯烃（如环戊烯）都属于不饱和烃。不饱和烃几乎不存在于原油和天然气中，而存在于石油二次加工产品中。 2、原料油特性因数K值的含义？K值的高低说明什么？ 特性因数K常用以划分石油和石油馏分的化学组成，在评价原料的质量上被普遍使用。它是由密度和平均沸点计算得到，也可以从计算特性因数的诺谟图求出。K值有UOP K值和Watson K值两种。特性因数是一种说明原料石蜡烃含量的指标。K值高，原料的石蜡烃含量高；K值低，原料的石蜡烃含量低。但它在芳香烃和环烷烃之间则不能区分开。K的平均值，烷烃约为13，环烷烃约为11.5，芳烃约为10.5。特性因数K大于12.1为石蜡基原油，K为11.5～12.1为中间基原油，K为10.5～11.5为环烷基原油。另外非通用的分类法还有沥青基原油，K 小于11.5；含芳香烃较多的芳香烃基原油。后两种原油在通用方法中均属于环烷基原油。 原料特性因素K值的高低，最能说明该原料的生焦倾向和裂化性能。原料的K 值越高，它就越易于进行裂化反应，而且生焦倾向也越小；反之，原料的K值越低，它就难以进行裂化反应，而且生焦倾向也越大。 3、什么是油品的比重和密度？有何意义？ 物质的密度是该物质单位体积的质量，以符号ρ表示，单位为千克/米3。 液体油品的比重为其密度与规定温度下水的密度之比，无因次单位，常以d表示。我国以油品在20℃时的单位体积重量与同体积的水在4℃时的重量之比作为油品的标准比重，以d420表示。 由于油品的实际温度并不正好是20℃，所以需将任意温度下测定的比重换算成20℃的标准比重。 换算公式：d420＝d4t+r（t-20） 式中：r为温度校正值 加氢裂化装置操作工【行业分库】细目表 目录 未找到目录项。 **细目表注释** [职业工种代码] 603020108 [职业工种名称] 加氢裂化装置操作工 [扩展职业工种代码] 0000000 [扩展职业工种名称] 行业分库 [等级名称] 技师 [机构代码] 78000000 **细目表** <2> 相关知识 <2.1> 工艺操作 <2.1.1> 开车准备 <2.1.1-1> [X] 反应系统开车检查内容 <2.1.1-2> [Z] 高压换热器水压试验注意事项 <2.1.1-3> [X] 塔安装对精馏操作的影响 <2.1.1-4> [X] 审核加氢裂化开车条件 <2.1.1-5> [X] 循环氢压缩机透平的试运转步骤 <2.1.1-6> [X] 循环氢压缩机润滑油系统联锁试验要点 <2.1.1-7> [X] 循环氢压缩机密封油系统联锁试验要点 <2.1.1-8> [X] 循环氢压缩机透平暖管过程 <2.1.2> 开车操作 <2.1.2-1> [X] 催化剂硫化结束条件 <2.1.2-2> [Z] 循环氢压缩机透平启动前对调速系统的检查项目<2.1.2-3> [Z] 液氨装卸准备要点 <2.1.2-4> [X] 主要设备的设计依据 <2.1.2-5> [X] 升温过程中对设备的限制条件 <2.1.2-6> [X] 换热器流程的选择原则 <2.1.2-7> [X] 反应系统压力的控制回路 <2.1.2-8> [X] 影响加氢裂化反应的因素 <2.1.2-9> [X] 分馏系统带水的危害 <2.1.2-10> [X] 反应系统温度的控制回路 <2.1.2-11> [X] 启动循环氢压缩机步骤 <2.1.2-12> [X] 装卸液氨操作要点 <2.1.2-13> [X] 催化剂硫化方案 <2.1.2-14> [Y] 分馏塔工作原理 <2.1.3> 正常操作 <2.1.3-1> [X] 综合能耗 加氢裂化装置设计能力简介 1.1装置概况 1.1.1 装置简介 中国石油乌石化分公司炼油厂新建100万吨/年加氢裂化装置于2005年5月10日破土动工，2007年9月30日实现装置中交。由中油第一建筑公司、中油第七建筑公司共同承建。其基础设计部分由中国石化工程建设公司（原北京设计院）完成，详细设计部分由中国石化工程建设公司（SEI）和乌石化总厂设计院（UPDI）共同完成。 100万吨/年加氢裂化装置位于炼油厂建南生产规划区，建东侧与消防二队相邻，建西侧与重催装置隔路相望，建北侧与二套低温热装置毗邻，建南侧为规划预留地。装置占地面积17927.5m2。 加氢裂化装置由反应、分馏吸收稳定两部分组成。装置采用“双剂串联尾油全循环”的加氢裂化工艺。反应部分采用SEI成熟的炉前混氢方案；催化剂的硫化采用干法硫化；催化剂的钝化采用低氮油注氨的钝化方案；催化剂再生采用器外再生方案。分馏部分采用脱硫化氢塔＋常压塔出柴油方案，设脱硫化氢塔底重沸炉、分馏进料加热炉；吸收稳定部分采用重石脑油作吸收剂的方案。 加氢裂化装置主要原料为炼油厂二套常减压装置的减压蜡油（VGO）和焦化装置的焦化蜡油（CGO），主要产品为轻石脑油、重石脑油、轻柴油，副产品为干气、低分气。加氢裂化装置设计能力为100万吨/年（尾油全循环方案），年开工时间为8400小时。 1.1.2 工艺原理 1.1. 2.1加氢精制 加氢精制是馏份油在氢压下进行催化改质的统称。是指在催化剂和氢气存在下，石油馏分中含硫、氮、氧的非烃组分和有机金属化合物分子发生脱除硫、氮、氧和金属的氢解反应，烯烃和芳烃分子发生加氢饱和反应。通过加氢精制可以改善油品的气味、颜色和安定性，提高油品的质量，满足环保对油品的使用要求。 石油馏分加氢精制过程的主要反应包括：含硫、含氮、含氧化合物等非烃类的加氢分解反应；烯烃和芳烃（主要是稠环芳烃）的加氢饱和反应；此外还有少量的开环、断链和缩合反应。这些反应一般包括一系列平行顺序反应，构成复杂的反应网络，而反应深度和速率往往取决于原料油的化学组成、催化剂以及过程的工艺条件。一般来说，氮化物的加氢最为困难，要求条件最为苛刻，在满足脱氮的条件下，也能满足脱硫、脱氧的要求。 (1)加氢脱硫反应 硫的存在影响了油品的性质，给油品的加工和使用带来了许多危害。硫在石油馏分中的含量一般随馏分沸点的上升而增加。含硫化合物主要是硫醇、硫醚、二硫化物、噻吩、苯并噻吩和二苯并噻吩（硫芴）等物质。含硫化合物的加氢反应，在加氢精制条件下石油馏分中的含硫化合物进行氢解，转化成相应的烃和H2S，从而硫杂原子被脱掉。几种含硫化合物的加氢精制反应如下： 硫醇通常集中在低沸点馏分中，随着沸点的上升硫醇含量显著下降，＞300℃的馏分中几乎不含硫醇。硫醇加氢时发生C-S键断裂，硫以硫化氢形式脱除。 硫醚存在于中沸点馏分中，300—500℃馏分的硫化物中，硫醚可占50%；重质馏分中，硫醚含量一般下降。硫醚加氢时首先生成硫醇，再进一步脱硫。加氢裂化装置说明、危险因素及防范措施
危险化学品特种作业加氢工艺作业初训试题及答案
催化裂化装置操作工：初级催化裂化装置操作工考试题及答案.doc
加氢装置
特种作业加氢工艺作业试题及答案
加氢裂化工艺简述
催化裂化装置操作工：初级催化裂化装置操作工考试答案模拟考试练习.doc
加氢裂化装置技术问答
加氢裂化装置操作工(技师)
加氢裂化装置设计能力简介.
相关主题
文本预览
