真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件。

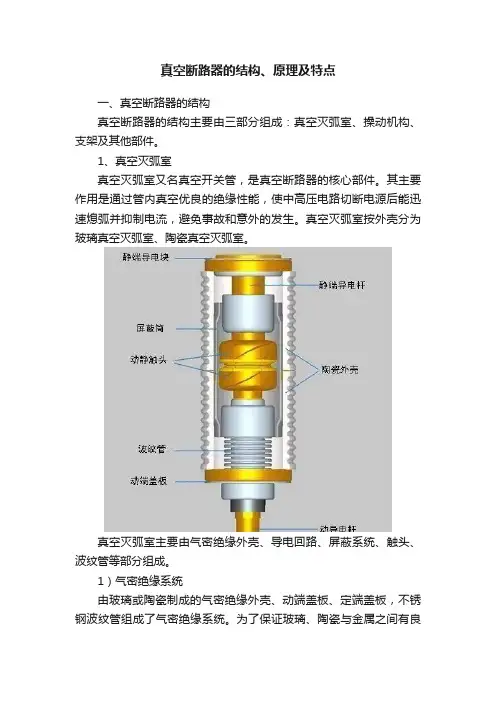

真空灭弧室
按照开关型式不同有外屏蔽罩式陶瓷真空灭弧室、中间封接杯状纵磁场小型化真空灭弧室、内封接式玻璃泡灭弧室，其基本结构如下：
①气密绝缘系统（外壳）
由陶瓷、玻璃或微晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成的气密绝缘系统是一个真空密闭容器。为了保证气密性，除了在封接式要有严格的操作工艺，还要求材料本身透气性和内部放气量小。
②导电系统
由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成。触头结构大致有三种：圆柱形触头、带有螺旋槽跑弧面的横向磁场触头、纵向磁场触头。目前采用纵磁场技术，此种灭弧室具有强而稳定的电弧开断能力。
③屏蔽系统
屏蔽罩是真空灭弧室中不可缺少的元件，并且有围绕触头的主屏蔽罩、波纹管屏蔽罩和均压用屏蔽罩等多种。主屏蔽罩的作用是：a防止燃弧过程中电弧生成物喷溅到绝缘外壳的内壁，从而降低外壳的绝缘强度。b改善灭弧室内部电场分布的均匀性，有利于降低局部场强，促进真空灭弧室小型化。c冷凝电弧生成物，吸收一部分电弧能量，有助于弧后间隙介质强度的恢复。
操作机构
按照断路器型式不同，采用的操作机构不同。常用的操作机构有弹簧操作机构、CD10电磁操作机构、CD17电磁操作机构、CT19弹簧储能操作机构、CT8弹簧储能操作机构。
其它部件
基座、绝缘支撑件、绝缘子等
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/0e10050647.html,。
真空断路器结构介绍 1.真空断路器结构的基本要求 1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳， 后期则弹跳。 2)足够的机械强度，使断路器本身具有足够的动稳定度。 3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。 4)操动机构的检查、调整、维修要有足够空间。方便。 5)配用机构的可选择性，有的型号可配CD和CT两种机构，有的只能配用一种。 6)结构简单、工作可靠、价格低廉。 7)易于实现防误联锁。 所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。 2.功能部件 真空断路器按其结构的功能可分为六个部分： 1)支架：安装各功能组件的架体。 2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。 3)导电回路：与灭弧室的动端及静端连接构成电流通道。 4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。 5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。 6)操动机构：断路器合、分间的动力驱动装置 3.真空断路器结构简图 下图为我公司生产的ZN28A-12型真空断路器的结构图，图一和图二分别为正面和侧面视图。真空断路器的主要部件及名称说明见标注1-16。

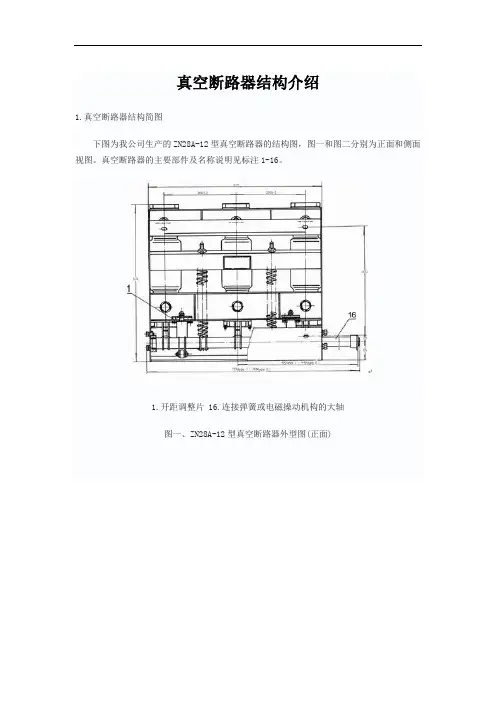

1.开距调整片 16.连接弹簧或电磁操动机构的大轴 图一、ZN28A-12型真空断路器外型图(正面)
