电气部分安装施工方案

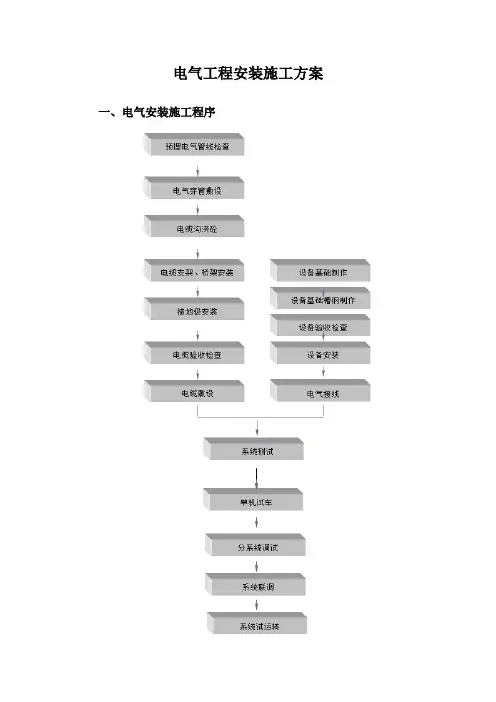

10.1 电气安装工程主要施工程序：
10.2 配电箱安装
1) 配电箱安装包括动力配电箱、照明配电箱、电源控制箱安装。
1)配电间、设备机房、电气竖井内配电箱采用明装挂墙式，装在走廊楼梯
间、办公室及公共场所配电箱，采用暗装。
2)施工程序
(1)施工准备
配电箱安装所需机具满足施工需要、材料充足、人员配备齐全，同时完成配电箱安装技术交底。
(2)配电箱检查验收
配电箱安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说
明进行检查，满足设计规范要求。
(3) 配电箱安装
①配电箱应安装在安全、干燥、易操作的场所，明装时底口距地1.4 m。在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。
②安装配电箱所用木砖及铁件等均应预埋。挂式配电箱应采用金属膨胀螺栓固定。
③配电箱带有器具的铁制盘面、装有器具的门、电器的金属外壳均应有明显可靠的PE线接地。PE线不允许利用盒、箱体串接。
④配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量，以便于检修。
⑤导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子(有压线孔者除外)。如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。
⑥配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器(电源侧)。
⑦接零系统中的零线应在箱体引入线处或末端做好重复接地。
③零母线在配电箱上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。
⑨配电箱上的母线应套上有黄(A相)，绿(B相)，红(C相)，蓝(D相)等颜色色带，双色线为保护地线(黄绿，也称PE线)。
⑩配电箱上电具、仪表应牢固平正整洁，间距均匀，铜端子无松动，启闭灵活，零部件齐全。
(4) 弹线定位
根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。
(5) 明装配电箱
明装配电箱采用铁架固定和金属膨胀螺栓固定两种方式，具体采用何种方式根据配电箱内随机文件确定。
(6) 铁架固定配电箱
将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。煨弯时用方尺找正，再用电焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。再找准标高用高标号水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直度和孔间距离，应用线坠和水平尺测量准确后再稳注铁架。待水泥砂浆凝固后方可进行配电箱的安装。
(7) 金属膨胀螺栓固定配电箱
采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱。其方法是根据弹线定位确定固定点位置，用电锤在固定位置钻孔，孔深应以刚好将金属膨胀管部分埋入墙内为宜，孔洞应垂直于墙面。
(8) 明装配电箱的安装
在混凝土墙或砖墙上固定明装配电箱时，采用明配管及暗分线盒两种方式。如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待配电箱找准位置后，将导线端头引至箱内，逐个剥削导线端头，再逐个压接在器具上，同时将保护地线压在明显的地方，并将配电箱调整平直后进行固定。
在木结构或轻钢龙骨护板墙上进行固定配电箱时，应采用加固措施。如配管在护板墙内暗敷设，并有暗接线盒时，要求盒口与墙面平齐，应对木制护板墙外侧做防火处理。可涂防火漆进行防护。其固定方式同(5)所述。
(9) 落地配电箱的安装
落地配电箱基础槽钢都应在土建浇捣砼时埋入。基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。标高根据土建给出的基准引出。基础槽钢的制作和固定采用焊接。施工时应注意焊接变形引起的基础槽钢外
形尺寸及水平度的变化，焊接后应进行复测，可采用水平仪测量，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，使垂直度满足规范要求。
(10) 绝缘摇测
配电箱全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与地线之间、相线与零线之间。两人进行摇测同时做好记录，作为技术资料存档。
(11)安装完毕后进行质量检查，检查器具的接地(接零)保护措施和其它安全要求必须符合施工规范规定。其规定如下：位置正确，部件齐全，箱体开孔合适，切口整齐。暗式配电箱箱盖紧贴墙面；零线经汇流排(零线端子)连接，无绞接现象；油漆完整，盘内外清洁，箱盖、开关灵活，回路编号齐全，接线整齐，PE 线安装明显、牢固。连接牢固紧密，不伤线芯。压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。电气设备、器具和非金属部件的接地(接零)导线敷设应符合以下规定：连接紧密、牢固，接地(接零)线截面选择正确，需防腐的部分涂漆均匀无遗漏，不污染设备和建筑物，线路走向合理，色标准确。
10.3 电缆桥架的安装
1) 支架制作安装
依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架。在无吊顶处沿梁底吊装或靠墙支架安装，在吊顶内吊装或靠墙支架安装。在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或层桥架下弦构件安装。吊装采用在预埋铁上焊接，靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2米。在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂
直度符合要求。
2) 桥架安装
(1) 将现场测量的尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。桥架材质、型号、厚度以及附件满足设计要求。
(2) 桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。
(3) 用液压升降平台将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。
(4) 跨越建筑物变形缝的桥架应按《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。
(5) 桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
(6) 桥架与桥架之间用6mm。软铜线进行跨接，再将桥架与接地线相连，形成电气通路。
10.4 电气配管及管内穿线
①暗管敷设的施工程序为：施工准备→预制加工管煨弯→测定盒箱位置固定盒、箱→管路连接→变形缝处理→地线跨接。
②明管敷设的施工程序为：施工准备→预制加工管煨弯、支架、吊架→确定盒、箱及固定点位置→支架、吊架固定→盒箱固定→管线敷设与连接变形缝处理→地线跨接。
③管内穿线施工程序：施工准备→选择导线→穿带线→清扫管路→
放线及断线→导线与带线的绑扎→带护口→导线连接→导线焊接→导线包扎→线路检查绝缘摇测
(2)主要施工方法和技术要求
①暗管敷设
暗管敷设的基本要求为：敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。
A预制加工：
a 钢管煨弯：管径为2Omm及以下时，用手板煨弯器。管径为25mm及其以上时，使用液压煨弯器。
b管子切断：用钢锯、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净。
c管子套丝：采用套丝板、套管机。采用套丝板时，应根据管外径选择相应板牙，套丝过程中，要均匀用力；采用套丝机时，应注意及时浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。
d PVC管胶粘连接：切割断口处应平齐不歪斜、扭扁，管口刮锉光滑、无毛刺、干净，胶粘时的插入深度应符合规范要求。
B测定盒、箱位置：根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正，标出盒、箱实际尺寸位置。
C 固定盒、箱：先稳住盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。盒、箱安装要求如下表所示：
盒、箱安装要求一览表
D 管路连接
a 管径2Omm及其以下钢管，必须用管箍丝扣连接。管箍连接加φ6圆钢焊接跨接，套丝不得有乱丝、管口锉平光滑平整，管箍必须使用通丝管箍，接头应牢固紧密，外露丝应不多于2扣，管径25mm及其以上钢管，可采用管箍连接或套管焊接，套管长度应为连接管径的1.5-3倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。
b管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时45m；有一个弯时30m；有二个弯时20m；有三个弯时12m。
c 管进盒、箱连接：盒、箱开孔应整齐并与管径吻合，盒、箱上的开孔用开孔器开孔，保证开孔无毛刺，要求一管一孔，不得开长孔。铁制盒、箱严禁用电焊、气焊开孔，并应刷防锈漆。管口进入盒、箱，管口应用螺母锁紧，露出锁紧螺母的丝扣为2-4扣。两根以上管进入盒、箱要长短一致，间距均匀、排列整齐。
E 暗管敷设方式：
随墙(砌体)配管：配合土建工程砌墙立管时，该管应放在墙中心，管口向上者应封好，以防水泥砂浆或其它杂物堵塞管子。往上引管有吊顶时，管上端应煨成90°弯进入吊顶内。由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先稳盒后接短管。
F 暗管敷设完毕后，在自检合格的基础上，应及时通知业主及监理代表检查验收，并认真如实填写隐蔽工程验收记录。
②明管敷设：
明管敷设工艺与暗管敷设工艺相同处参见暗管敷设的施工方法。
A 管弯、支架、吊架预制加工：明配管或埋砖墙内配管弯曲半径不小于管外径6倍。埋入混凝土的配管弯曲半径不小于管外径的10倍。支架不得小于以
下规格：扁铁支架30×30mm；角钢支架25×25×3mm。
B 测定盒、箱及固定点位置：根据施工图纸首先测出盒、箱与出线口的准确位置，然后按测出的位置，把管路的垂直、水平走向拉出直线，按照安装标准规定的固定点间距尺寸要求，确定支架，吊架的具体位置。固定点的距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150-500mm．；中间的管卡最大距离如下表：
钢管中间管卡最大距离一览表
C 支、吊架的固定方法：根据本工程的结构特点，支吊架的固定主要采用胀管法(即在混凝土顶板打孔，用膨胀螺栓固定)和抱箍法(即在遇到钢结构梁柱时，用抱箍将支吊架固定)。
E 接地焊接：管路应作整体接地连接，穿过建筑物变形缝时，应有接地补偿装置。焊接钢管采用φ6圆钢作接地跨接，跨接地线两端焊接面长度不得小于圆钢的6倍，焊缝要均匀牢固，焊接处要清除药皮并刷防腐漆；镀锌钢管采用6mm2的双色铜芯绝缘线作跨接线。
③管内穿线
A 选择导线：各回路的导线应严格按照设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，蓝线作零线。
B 穿带线：穿带线的目的是检查管路是否畅通，管路的走向及盒、箱质量是否符合设计及施工图要求。带线采用中2mm的钢丝，先将钢丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端应留有10～15cm的余量(在管路较长或转弯多时，可以在敷设管路的同时将带线一并穿好)。当穿带
线受阻时，可用两钢丝分别穿入管路的两端，同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。
C 清扫管路：配管完毕后，在穿线之前，必须对所有的管路进行清扫。清扫管路的目的是清除管路中的灰尘、泥水等杂物。具体方法为：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。
D 放线及断线
a 放线：放线前应根据设计图对导线的规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮使力，以防损坏绝缘层或拉断线芯。
b 断线：剪断导线时，导线的预留长度按以下情况予以考虑：开关盒、插座盒及灯头盒内导线预留长度15cm；配电箱内导线预留长度为配电箱箱体周长的1/2；出户导线的预留长度1.5m，干线在分支处，可不剪断导线而直接作分支接头。
E 导线与带线的绑扎：
当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。
F 管内穿线
在穿线前，应检查钢管(电线管)各个管口的护口是否齐全，如有遗漏和破损，均应补齐和更换。穿线时应注意以下事项：
a. 同一交流回路的导线必须穿在同一管内。
b. 不同回路，不同电压和交流与直流的导线，不得穿入同一管内。
c. 导线在变形缝处，补偿装置应活动自如，导线应留有一定的余量。
G 导线连接
本工程导线在接线盒、线槽、电管内不得有任何接头。导线在开关盒插座盒及灯头盒内接头时需烫锡。焊接完毕后，必须用布将焊接处的焊剂及其它污物擦
净。
H 导线包扎
首先用黄蜡绝缘带从导线接头处始端的完好绝缘层开始，缠绕1～2个绝缘带宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能地收紧绝缘带(一般将橡胶绝缘带拉长2倍后再进行缠绕)。而后在绝缘层上缠绕1～2圈后进行回缠，最后用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕。
I 线路检查及绝缘摇测：
a. 线路检查：接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、
包是否符合设计要求及有关施工验收规范及质量验收标准的规定，不符合规定的应立即纠正，检查无误后方可进行绝缘摇测。
b. 绝缘摇测：导线线路的绝缘摇测一般选用500V，量程为0～500MQ的兆欧表。测试时，一人摇表，一人应及时读数并如实填写“绝缘电阻测试记录”。摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。
4) 质量标准
(1) 本工程的配管采用镀锌电线管，镀锌电线管严禁熔焊连接。
(2) 管路连接紧密，管口光滑无毛刺，护口齐全，明配管及其支架、吊架平直牢固、排列整齐，管子弯曲处无明显折皱，油漆防腐完整，暗配管保护层大于15mm。
(3) 盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出的长度小于5mm；用锁紧螺母固定的管口、管子露出锁紧螺母的螺纹为2-4扣。线路进入电气设备和器具的管口位置正确。
(4) 穿过变形缝处有补偿装置，补偿装置能活动自如；配电线路穿过建筑物和设备基础处加保护套管。补偿装置平整、管口光滑、护口牢固、与管子连接可靠；加保护套管处在隐蔽工程中标示正确。
(5) 电线保护管及支架接地(接零)，电气设备器具和非带电金属部件的接
地(接零)、支线敷设应：连接紧密牢固，接地(接零)线截面选用正确、需防腐的部份涂漆均匀无遗漏，线路走向合理，色标准确，涂刷后不污染设备和建筑物。
(6) 允许偏差：电线管弯曲半径，明敷管安装允许偏差和检查方法应符合下表规定：
保护管弯曲半径、明配管安装允许偏差一览表
(7) 导线的规格、型号必须符合设计要求和国家标准规定。
(8) 照明线路的绝缘电阻值不小于0.5MΩ，动力线路的绝缘电阻值不小于1MΩ。
(9) 盒、箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有适当余量。导线在管子内无接头，不进入盒、箱的垂直管子上口穿线后密封处理良好，导线连接牢固，包扎严密，绝缘良好，不伤线芯。
10.5 电缆敷设
本工程各种规格电缆主要采用桥架敷设。其施工程序如下：
1)施工准备
(1) 施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。
(2) 电缆敷设前进行绝缘摇测或耐压试验。1OKV电缆须作耐压试验，试验电压不得低于35KV。用1KV摇表摇测线间及对地的绝缘电阻不低于10MΩ。摇测完毕，应将芯线对地放电。
(3) 电缆测试完毕，电缆端部应用橡皮包布密封后再用黑胶布包好。
(4) 放电缆机具的安装：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。
(5) 临时联络指挥系统的设置
①线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。
②高层建筑内电缆敷设，可用无线电对讲机作为定向联络，简易电话作为全线联络，手持扩音喇叭指挥(或采用多功能扩大机，它是指挥放电缆的专用设备)。
(6) 在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。
(7) 电缆的搬运及支架架设
①电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。
②电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
2) 电缆敷设
(1) 水平敷设
①敷设方法可用人力或机械牵引。
②电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲半径为准。电缆严禁绞拧、护层断裂和表面严重划伤。
③不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。
④电缆转弯和分支不紊乱，走向整齐清楚。
(2) 垂直敷设
①垂直敷设，有条件时最好自上而下敷设。土建拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。
②自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。
③沿桥架或线槽敷设时，每层至少加装两道卡固支架。敷设时，应放一根立即卡固一根。
④电缆穿过楼板处应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。
2) 挂标志牌
(1) 标识牌规格应一致，本工程采用塑料标识牌，挂装应牢固。
(2) 标识牌上应注明回路编号、电缆编号、规格、型号及电压等级。
(3) 沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标识牌，直线段应适当增设标志牌，每2米挂一标识牌，施工完毕做好成品保护。
10.6 低压电缆头制作安装
1) 摇测电缆绝缘
(1) 选用1KV摇表对电缆进行摇测，绝缘电阻应大于10MQ。
(2) 电缆摇测完毕后，应将芯线分别对地放电。
2) 包缠电缆，套电缆终端头套
(1) 剥去电缆外包绝缘层，将电缆头套下部先套入电缆。
(2) 根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状。
(3) 将电缆头套上部套上，与下部对接、套严。
3) 压电缆芯线接线鼻子
(1)从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上凡士林。
(2) 将线芯插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。
(3) 根据不同的相位，使用红、黄、蓝、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。
(4) 将做好终端头的电缆固定在预先做好的电缆头支架上，并将芯线分开。
(5) 根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内到外穿，平垫和弹簧应安装齐全。
10.7 电气设备接线及试运转
1) 接线前，应对电机进行绝缘测试，拆除电机接线盒内连接片。用兆欧表测量各相绕组间以及对外壳的绝缘电阻。常温下绝缘电阻不应低于0.5MΩ，如
不符合应进行干燥处理。
2) 引入电机接线盒的导线应有金属挠性管的保护。配以同规格的挠性管接头，并应用专用接地夹头与配管接地螺栓用铜芯导线可靠连接。
3) 引入导线色标应符合，A相-红，B相-黄，C相一蓝，PE线-黄/绿，N 相兰色(浅兰)相间色的要求。
导线与电动机接线柱连接应符合下列要求：
(1) 截面2.5 mm2以下的多股铜芯线必须制作成与接线柱螺栓直径相符的环形圈并经搪锡处理后或匹配的线端子压接后与接线柱连接。
(2) 截面大于2.5mm2的多股铜芯线应采用与导线规格相一致的压接型或锡焊型线端子过渡连接。
(3) 接线端子非接触面部分应作绝缘处理。接触面应涂以电力复合脂。
(4) 仔细核对设计图纸与电机铭牌的接法是否一致。依次将A、B、C三相电源线和PE保护线接入电机的U、V、W接线柱和PE线专用接线柱。
4) 电机试运转应具备的条件：
(1) 建筑工程结束，现场清扫整理完毕；
(2) 现场照明、消防设施齐全、异地控制的电机试运转应配备通讯工具：
(3) 电机和设备安装完毕。质检合格、灌浆养护期已到。
(4) 与电机有关的动力柜、控制柜、线路安装完毕。质检合格，且具备受电条件。
(5) 电机的保护、控制、测量，回路调试完毕，且经模拟动作正确无误。
(6) 电机的绝缘电阻测试符合规范要求。
5) 电机试运转步骤与要求：
(1) 拆除联轴器的螺栓，使电机与机械分离(不可拆除的或不需拆除的例外)盘车应灵活，无阻卡现象。
(2) 有固定转向要求的电机或拖动有固定转向要求机械的电机必须采用测定手段，使电机与电源相序一致。实际旋转方向应符合要求。
(3) 动力柜受电，合上电机回路电源，启动电机，测量电源电压不应低于额定电压的90%；启动和空负荷运转时的三相电流应基本平衡。
(4) 试运转过程中应监视电机的温升不得超过电机绝缘等级所规定的限值。
(5) 电机空负荷试运转时间为2h，应记录电机的空负荷电流值。
(6) 空负荷试运转结束，应恢复联轴器的联接。
10.8 照明灯具等末端电器的安装
1) 施工程序
施工准备→清理接线盒→灯具支吊架制作安装→检查灯具→灯具安装→开关、插座接线→开关、插座安装→通电试亮
2) 施工准备
(1) 材料要求
①各种型号规格的灯具及开关、插座必须符合设计要求和国家标准规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有的灯具和开关、插座均应有产品合格证。
②安装灯具所需的支吊架必须根据灯具的重量选用相应规格的镀锌材料。
(2) 施工机具配备齐全，已对各班组进行过技术交底。
3) 施工方法
(1) 灯具安装
本工程各种规格型号的灯具，根据灯具的形式及安装部位的不同，灯具的安装方式共分为以下几种：嵌入式安装、吸顶安装、钢构架上安装、嵌墙安装、悬挂式安装、支架安装等。
①灯具检查
A 灯具的型号规格符合设计要求
B 各种标志灯的指示方向正确无误；应急灯必须灵敏可靠。
②嵌入式灯具安装
按照设计图纸，配合后勤装饰工程的吊顶施工确定灯位。如为成排灯具，应先拉好灯位中心线、十字线定位。成排安装的灯具，中心线允许偏差为5mm。超过3kg的灯具需要设置灯具吊杆，吊杆采用φ8的镀锌圆钢丝杆。
③吸项式安装
根据设计图确定出灯具的位置，将灯具紧贴建筑物顶板表面，使灯体完全遮盖住灯头盒，并用胀管螺栓将灯具予以固定。在电源线进入灯具进线孔处应套上塑料胶管以保护导线。如果灯具安装在吊顶上，则用自攻螺栓将灯体固定在龙骨上。
④铜构架上灯具安装
根据现场灯具安装位置的钢构架形式加工制作灯具支架，如钢构架为“工”字型或“[”型钢，则在型钢上打孔，采用螺栓固定灯具支架；如果钢构架为柱状，灯具支架的安装采用抱箍的形式固定。
⑤ 3kg以上的灯具，必须有专门的支吊架，且支吊架安装牢固可靠。导线进入照明器具的绝缘保护良好，不伤线芯，连接牢固紧密且留有适当余量。
⑥通电试亮
灯具安装完毕且各条支路的绝缘电阻摇测合格后，方能进行通电试亮工作，通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序是否相对应，如发现问题必须先断电，然后查找原因进行修复。通电运行24小时无异常现象，即可进行竣工验收。
(2) 开关、插座安装
①清理
用小刷子轻轻将接线盒内残存的灰块、杂物清出盒外，再用湿布将盒内灰尘擦净。
②接线
A 开关接线：灯具的相线必须经开关控制。
B 插座接线：面对插座，插座的左边孔接零线、右边孔接相线、上面的孔接地线，即左“零”右“相”上“地”。
C 开关安装
根据设计图纸，开关全为暗装。安装时，开关面板应端正、严密并与墙面平：开关位置应与灯位相对应，同一室内开关方向应一致；成排安装的开关高度应一致，高低差不得大于2mm。
D 插座安装
根据设计要求，在办公室、通道及其它功能用房内，插座暗装于0.3米高或踢脚线上，在公共场所的插座须采用安全型插座。
E 开关、插座的固定
将接线盒内的导线与开关或插座的面板按要求接线完毕后，将开关或插座推入盒内(如果盒子较深，大于2.5cm时，应加装无底盒)，对正盒眼，用螺丝固定牢固，固定时要使面板端正，并与墙面平齐。
F 插座的面板并列安装时，高度差允许为0.5mm。同一场所开关，插座的高度允许偏差为5mm，面板的垂直允许偏差0.5mm。
10.9 防雷、接地部分
1) 施工程序
施工准备一避雷带支架制作安装一避雷网安装一接地电阻测试
2) 施工准备
材料齐全且符合设计要求，施工机具配备充足，施工图纸已对施工班组进行技术交底。
3) 防雷接地施工方法
本工程防雷接地工程包括避雷带、避雷网的安装。施工采用标准为《电气装置安装工程接地装置施工及验收规范》(GB50169-92)
(1) 接地装置、防雷引下线
利用柱内及剪力墙内钢筋作防雷引下线，各防雷引下线与底板内接地网相连
接，最终连接到各桩内主筋。
(2) 避雷带
本工程避雷带采用-25×5的镀锌扁钢钢沿建筑物屋顶外檐施工。屋面上设置不大于10m*10m避雷带网格，所有避雷带与避雷带网格应可靠连接，在混凝土屋顶避雷带的支架也采用-25×5的镀锌扁钢。
在土建屋面结构施工时，应配合予埋支架。所有支架必须牢固，灰浆饱满、横平竖直。支架间距不大于1.5m且间距均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm，成排支架水平度每2m检查段允许偏差3/1000，但全长偏差不得大于1Omm。
①避雷带
A 将作为避雷带的-25×5的镀锌扁钢调直。
B 避雷带安装时应平直、牢固，不得有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/1000，但全长偏差不得大于1Omm。
②避雷带弯曲处不得小于90°。
③在建筑物的变形缝处应做防雷跨越处理。
④焊接处在敲掉药皮后，宜刷防锈底漆和银粉漆面漆。
4) 电气接地施工方法
根据设计图纸，本工程采用TN-S系统作为电气接地保护方式。
(1) 变电所内变压器的工作接地、变配电装置的保护接地、避雷器接地、共用接地装置，每个变电所设2～3个接地端子，敷设一条25×5镀锌扁钢作变配电设备工作及保护接地干线。
(2) 开关柜、配电屏(箱)、电力变压器及各种用电设备、因绝缘破损而可能带电的金属外壳、电气用确独立安装的金属支架及传动机构、插座的接地孔，均应以专用接地(PE线)支线可靠相连，PE线应与接地装置连通并作重复接地。
(3) 当保护线(PE线)所用材质与相线相同时，PE线最小截面应符合下表要求，当PE线采用单芯绝缘导线时，按机械强度要求，截面不应小于：有机械陛
的保护时为4mm。，无机械性保护时为2.5mm。
PE线最小截面一览表
(4) 所有外露的接地点、测试点，均应涂红色油漆并加挂薄铁皮制成的标识牌写明用途。
(5) 火灾自动报警系统，楼宇设备自动监控系统(BMs)及弱电总控制室采用专用接地线，由接地装置引入控制室。
5) 等电位连结的施工方法
将用电设备外壳导电部分进行等电位连结，可以减少它们之间可能出现的危位。
(1) 总等电位连结
①在各层配电室、设备间、外墙设等电位连结端子(具体位置详见设计图)所有配电线路PE线、设备金属外壳、外墙金属门窗等金属构件均应与等电位联结端子电气连结。
②所在强、弱电线路进入建筑物处设总等电位连结端子，将金属套管采用BV-10导线、由10镀锌圆钢或螺栓与该端子可靠连接。
③水泵房的进出水总管、空调机房的冷冻水管、总冷却水管、热水总管、配电房的金属门窗、沟盖板、平台、建筑物钢筋和金属构件采用BV-1O导线或φ10镀锌圆钢与配供电系统最近处的保护干线(PE线)连通(可用螺栓或电焊连接)。
(2) 辅助等电位连接
主机房的其它冷热水交换器的配水干管，管道式空调系统的主风管及辅助机房的金属物件采用BV-10导线或φ16镀锌圆钢与供电配电系统最近处的保护干
电气部分安装施工方案 10.1 电气安装工程主要施工程序： 10.2 配电箱安装 1) 配电箱安装包括动力配电箱、照明配电箱、电源控制箱安装。 1)配电间、设备机房、电气竖井内配电箱采用明装挂墙式，装在走廊楼梯 间、办公室及公共场所配电箱，采用暗装。 2)施工程序 (1)施工准备 配电箱安装所需机具满足施工需要、材料充足、人员配备齐全，同时完成配电箱安装技术交底。 (2)配电箱检查验收 配电箱安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说
明进行检查，满足设计规范要求。 (3) 配电箱安装 ①配电箱应安装在安全、干燥、易操作的场所，明装时底口距地1.4 m。在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。 ②安装配电箱所用木砖及铁件等均应预埋。挂式配电箱应采用金属膨胀螺栓固定。 ③配电箱带有器具的铁制盘面、装有器具的门、电器的金属外壳均应有明显可靠的PE线接地。PE线不允许利用盒、箱体串接。 ④配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量，以便于检修。 ⑤导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子(有压线孔者除外)。如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。 ⑥配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器(电源侧)。 ⑦接零系统中的零线应在箱体引入线处或末端做好重复接地。 ③零母线在配电箱上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。 ⑨配电箱上的母线应套上有黄(A相)，绿(B相)，红(C相)，蓝(D相)等颜色色带，双色线为保护地线(黄绿，也称PE线)。 ⑩配电箱上电具、仪表应牢固平正整洁，间距均匀，铜端子无松动，启闭灵活，零部件齐全。 (4) 弹线定位 根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。 (5) 明装配电箱
电气安装工程施工方案 一、施工准备 （一）内业准备 1、认真组织好图纸会审，记录图纸问题，办好洽商，根据图纸和洽商编制施工方案。 2、根据工期要求做好设备、材料、施工机具、人员的配备计划。 3、准确提出加工件、预埋件的数量、规格，预先做好准备。 4、仔细审图，弄清本专业与土建专业、暖通专业图纸上的交圈对口问题。 5、熟悉和掌握工艺标准、施工图册、验收规范。 （二）外业准备 1、配合土建做好临时用电的设计、安装。 2、工具、设备及小型机械要齐全。 3、施工现场临时用电设施做好防护措施并标牌警示。 4、材料进入现场，码放整齐，挂牌标识，设备进场做好验收工作。 5、人员配备 (1)、基础阶段 36 (2)、结构阶段 54 (3)、装修阶段 72 二、电气安装工程施工工序及质量要求 （一）管路敷设工程 本工程干线采用铜芯塑料线穿焊接钢管暗敷于墙体、地面及现浇板内，强弱电进户管均引出散水外1.5米。 1．工艺流程：预制加工→测定盒箱位置→固定盒、箱→管路连接→暗管敷设方式→地线连接 ２．作业条件： （1）各层水平线和墙厚度线弹好，配合土建施工。 （2）在顶板内配管时，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。 ３．暗管敷设：
（1）管路暗配应沿最近的路线并应减少弯曲，埋入墙内或混凝土内的管路，离表面的净距不应小于15mm。 （2）埋入地下的管路不宜穿过设备基础，在穿过设备基础时，应加保护管。 （3）预制加工：一般管径在20mm及以下的钢管，用手扳弯管器，先将管子插入煨管器，逐步煨出所需弯度。管径在25mm及以上时，使用液压弯管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。 A．管子切断，采用无齿锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固。断口处平齐，不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。 B．管子套丝:采用套丝板，套丝机，根据管外径选择相应的板牙。将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却液，丝扣不乱，不过长，清除渣屑，丝扣干净，清晰。管在20mm 及以下的应分两板套成，管径在25mm及以上的应分三板套成。 （4）测定箱盒位置:根据设计图纸要求确定盒箱位置，以土建弹出的水平线为基准，挂一找平，线坠找正，标出盒，箱实际尺寸位置。 （5）固定盒箱: 固定盒箱要求灰浆饱满，平整牢固，座标正确。盒箱背后需加金属网固定后，再抹灰，防止空裂。 （6）在楼板上预埋管子和灯头盒，盒子堵好随底板钢筋固定牢，管路配好后，随土建浇筑混凝土施工同时完成。 （7）管路敷设方式：管径在20mm以下的钢管采用管箍丝扣连接。套丝不得有乱扣现象：管扣必须使用通丝管箍。上好管箍后，管口应对严。外露丝应不多于2扣。管径在25mm及以上的钢管采用套管连接。PVC管连接采用套管粘接法。 （8）管进箱盒要求： A．盒箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。铁制箱盒严禁用电气焊开孔，并应刷防锈漆。 B．管口入盒箱，暗配管可用跨接地线焊接固定在盒棱边上，管口不宜与敲落孔焊接，管口露出盒箱应小于5mm，钢管管口用锁紧螺母固定，丝扣露出2-4扣。塑料管与箱盒固定采用专用塑料配件。两根以上管入盒、箱，长度要一致，间距均匀，排列整齐。 （9）地线连接：管路应做整体接地连接，焊接时，跨接地线应两端双面焊接，焊接面不得小于该跨接地线的截面的6倍。焊缝均匀牢固，焊接处要清除药皮，刷防腐漆。
电器安装施工方案 本工程为农八师147团花园小区1#廉租房住宅楼工程，建于农八师147团，平面布置呈“L”字型。本工程为六单元五层底商住宅楼，砖混结构，现浇混凝土楼板，负荷等级为三级高度15.5米。 1.工程特点 1.1电源及进线方式：本工程电源电压为220∕380V三相四线制供电，采用VV22-0.6/1KV聚氯乙烯护套铠装店里电缆直埋地敷设，总箱为落地安装，由总箱引入各单元的配管为PVC50管，管内穿BV-4×２５＋１×１６电线，地下室配电箱均设置在公共部位。 １.２电视进户在（19轴）--(21轴)之间,电视进户引入管为SC50管地埋引入,电视前端箱设置在设备间内,引入各分支器箱的配管为PVC32管,沿地暗敷设至各分支器箱。 1.3 电话进户在（19轴）--(21轴)之间,电话进户引入管为SC50管地埋引入,电话跳线架设置在设备间内,引入各分线箱的配管为PVC50管,沿地暗敷设至各分线箱。 1.4室内布线线路：配电线路采用BV铜芯塑料绝缘导线穿PVC管沿墙沿板暗敷设。 1.5设备安装高度 (1)总配电箱和单元箱落地安装；开关箱暗装敷设，高度1.5米。 (2)插座底边距地0.4米；靠外墙插座距外墙内壁水平方向0.5米 (3)一般开关距地1.4米；据门洞0.25米。 1.6全及接地 (1)本工程配电系统接地方式采用TN-C-S系统进户处作重复接地，实测接地电阻小于
4欧姆。 (2)本工程在水暖（金属）管路进户作总等电位连接。参见（等电位连接安装）02D12第03－05大样卫生间作局部等电位。 1.7安装图及有关大样《建筑电气安装工程图集》 (1)电缆进户做法见JD5-112、113页； (2)电源开关箱安装见JD3； (3)灯具开关箱见JD9； (4)开关板插座安装见JD8。 1.8该工程施工严格按照电气有关施工规范施工。 2.1本工程施工阶段依据是设计蓝图及会审纪要，国家有关规范及验评标准。要严格按设计及施工规范施工，安装工艺要求严格按专业大样图集及工艺标准。 2.2为了确保工程质量，必须严格按监理程序办事，做到施工有措施，技术有交底，定位有复测，材料有试验，隐蔽工程有记录，质量控制有措施，施工资料及时、准确、齐全。必须做到材料自检后报检，每个分项工程质量报验制且报检的资料齐全。
电气工程施工方案 一配电箱安装: 配电箱应安装在安全、干燥、易操作的场所，暗装时底口距地1.４米。在同一建筑物内，同类箱的高度应一致,允许偏差为10mm。 配电箱带有器具的铁支盘面和装有器具的门器的金属外壳均应有明显可靠的PE线接地,PE线不允许利用盒、箱体串接。 配电箱上配线需排列整齐,并绑扎成束,在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量,以便于检修。 导线剥削时不应伤及线芯，导线压头应牢固可靠,多股导线不应盘圈压接,应加装压线端子(有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应烫锡后再压接，不得减少导线股数。 配电箱上的电源指示灯，其电源应接在总开关的外侧，并应装单独熔断器(电源侧)。 接零系统中的零线应在箱体引入线处或末端做好重复接地。 零母线在配电箱上应用端子板分路、零线端子板分支路排列位置，应与熔断器相对应。 配电箱上电具、仪表应固定、平正、整洁,间距均匀,铜端子无松动，零部件齐全。 暗装配电箱安装时,先将箱体放在预留洞内，找好标高及水平尺寸，并将箱体固定,然后用水泥砂浆填实周边并抹平齐,带水泥砂浆凝固后在安装盘面
和贴脸。如箱底与外墙平齐时，应在外墙固定金属往后再做墙面抹灰,不得在箱底板上抹灰。安装盘面要求平整,周边间隙均匀对称,门平正，螺丝垂直受力均匀。 配电箱全部电器安装完毕后，用5０0兆欧表对线路进行绝缘遥测。遥测项目包括相线与相线之间、相线与底线之间、相线与零线之间。两人进行遥测同时做好记录，作为技术资料存档。 电气设备、器具和非金属部件的接地（接零）导线应符合下列规定:连接紧密、牢固,接地(接零）线截面选择正确，需防腐的部分涂漆均匀无疑漏，不污染设备和建筑物,线路走向合理，色标准确。 二桥架敷设： 桥架安装横平竖直，整齐美观距离一致，固定牢固。统一水平面内水平度偏差不超过5mm,直线度偏差不超过5ｍｍ。 桥架的所有断口、开孔实行冷加工。 桥架与钢管连接用锁母固定,管口设护口。 桥架需用搭接片连接,螺母朝外,确保一个系统的桥架连接成一体。每层桥架端都用1６ｍm2软铜线连接，并与接地干现相连通。 电气竖井内电缆桥架与竖井内预埋钢板可靠连接。 三管路配管敷设及工艺控制: 采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹应外漏２-3扣。螺纹表面应光滑、无缺损。
电器安装施工方案 1.编制依据 1.1北京市怀柔区金泰苑住宅小区施工图纸； 1.2北京市怀柔区金泰苑住宅小区《施工组织设计》； 1.3有关施工规范规程、质量标准、图册、图集。 2.工程概况 本建筑为新建工程，本工程属于二类建筑，地上六层，地下一层，工程性质为商场和普通住宅项目，结构形式为混凝土柱、梁加砖砌结构。 2.1施工范围： 包括低压配电，动力、照明、防雷、接地； 本施工为精装修前的施工，灯具和线路敷设位置应以精装修为准。 不包括室外电气线路。 2.2电源及配电： 1#、2#、3#楼电源引自本小区3#楼地下配电室。本楼按三级负荷供电。 电源埋地进入地下一层，在地下一层楼梯间设落地配电箱。供照明、电力、住宅用电。 地下一层热交换间设动力配电箱，供热交换间电力。 2.3线路敷设： 竖井内干线采用燃电缆或阻燃BV线穿钢管敷设。电力电缆、电
线在竖井内靠外墙一侧敷设。 动力支路线路采用PVC沿顶板、墙体、地面暗敷设。 未注导线均为BV-2.5mm2、2～3根穿PVC20管、4~6根穿孔机PVC25管。单相220V插座线路均用BV-3×2.5mm2、穿PVC20管敷设。三相380V插座线路均用BV-5×2.5m m2，穿PVC25管敷设。2.4照明： （1）照明种类：本工程为一般照明。 （2）光源选择： 照明以清洁、明快为原则进行设计，同时考虑节能因素避免能源浪费，以满足使用的要求。住宅等场所选用白炽灯其它场所根据需要选配。荧光灯要求功率因数不低于0.9，补偿装置荧光灯自带。（3）照明控制： 一般场所为开关控制；住宅部分楼梯间、公共走道灯由声光延时开关控制。 （4）灯具：住宅内先安装筒易灯具，商场先按吸顶荧光灯设计，最终由装修单位负责设计。 （5）照明系统的配电方式、设备的选型及安装： 本工程对用电量较大的住宅照明配电系统利用在电气竖井内的铜芯阻燃电缆配电给各层照明配电箱，电缆分支接头采用绝缘穿刺夹，方便施工、安装和节省费用。 灯具安装高度低于2.5m（不含2.5m）时，均需配专用保护线（PE 线）。
知识改变命运勤奋塑造成功 整理人落叶 时间2011-4-15天才是百分之九十九的勤奋加百分之一的灵感 ********** 电 气 安 装 施 工 方 案 施工单位：保定建业集团有限公司
编制日期：二〇一〇年三月二十二日 目录 1、工程概况、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 1 1.1 工程简介、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 1 1.2工程特点、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1 1.3主要实物工作量、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1 2、编制依据及原则、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1 2.1编制依据、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1 2.2编制原则、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、2 3、施工程序、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 2 3.1施工程序、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、2 3.2机具的准备、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、3 4、电气安装工程施工方案及主要技术措施、、、、、、、、、、、、、、、、、、、、、、、3 4.1 电气安装施工顺序、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、4 4.2 电气安装施工准备、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 4 4.3 电气安装工程主要施工方法和技术措施、、、、、、、、、、、、、、、、、、、、4 4.4 弱电安装、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、7 4.5 电气接地实验、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、8 5、安装工程质量保证措施、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、8 5.1 质量体系组织机构图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、9 5.2质量保证措施、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、9 5.3 健康、安全与环境管理体系保证措施、、、、、、、、、、、、、、、、、、、、、、、、 10 6、劳动力计划、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、11 7、主要施工机具设备、电气试验设备及施工手段用料、、、、、、、、、、、、、、、、12
电气设备安装施工方案 一、承包方职责 我方负责高低压开关柜、主变、站变等一次设备的现场卸货、转运、保管、检查、验收、安装、调整、试验、启动、试运行及竣工验收、直至移交业主前的维护管理等全部工作；全部二次各系统盘柜及设备的卸货、转运、保管、安装、调试、启动、试运行并参加设备的检查和验收，直至移交业主前的维护管理等全部工作；动力电缆、控制及信号电缆、通信电缆、光缆、电线的采购、敷设和安装；电缆桥架、支架及电气管道用固定件的采购、制作、安装，所有电气设备、电气管道及其他埋设件采购、制作、安装；照明、动力配电箱、管线及灯具的采购、转运、保管、检查、验收、安装、调试、启动、试运行及工程竣工验收；防雷接地系统材料及全部固定件的采购、安装，接地装置工频特性参数的测量等。 二、设备的装卸、保管及验收 （1）设备的装卸 对要求高、易损物品的搬运，事先编制搬运作业指导书，由技术部门对作业人员进行技术交底，使他们掌握正确的搬运方法。 按已确定的搬运方法谨慎搬运，以免损伤物资、设备或发生安全事故，产品标识在搬运过程中予以保护，防止丢失或擦掉。开关柜由室外及进入室内用吊车转运，室内短距离用液压托盘搬运车搬运到位。从而保证搬运时开关柜不会有强烈的碰击、振动，并保证设备倾斜角度不会过大，而且不会破坏地坪面。 物资材料的入库验收、保管和发放有专人负责，库存物资有标识，不同状态产品分开存放，做到贮存记录准确、完整，帐、卡、物相符。 对贮存产品进行监控，采取必要的控制手段。如定期检验、对在库产品实行先入先出原则，定期倒库等。库房达到通风、防潮、清洁、采光状况好等条件，防止产品在使用或交付前受到损坏或变质。 产品出库时输出库验证、只有经验证合格的物资才能放行使用。对已损坏的物品按相关规定要求及时处理，防止误用。 （2）电气设备的保管 检查后根据各设备要求妥善防护，达到防潮、防尘、防盗、防碰撞等要求，确保设备自身质量及性能。大型电气设备开箱验收后直接进入安装位置的建筑物内；小型
电气设备安装施工工艺 1、本工艺标准适使用于**************电气设备安装工程。 2、施工准备 2.1 设备、材料要求：2.1.1 各电气设备及镀锌钢管、电线、电缆等部件的规格、数量、质量应符合设计要求，各种开关应动作灵活可靠；控制柜、应有出厂合格证。 2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、电焊条等的规格、性能应符合图纸及使用要求。 2.2 主要机具：电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、卷尺、防护面罩、电锤、剥线钳、螺丝刀、克丝甜、压接钳、电工刀、手电钻。煨管器、液压煨管器、压力案子、套丝板、电炉、锡锅、锡勺、梯子、万用表、兆欧表、放线架、放线车。 2.3 作业条件： 2.3.1电线管、保护管配管工程和电缆桥架安装工程配合土建工程施工完毕并检验合格。 2.3.2设备安装完毕。 2.3.3全部电气设备及用电设备配电箱柜安装完毕。 2.3.4室内地面工程完、场地干净、道路畅通。 2.3.5墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。 2.3.6室内地面工程完、场地干净、道路畅通。 2.3.7施工图纸、技术资料齐全。技术、安全、消防措施落实。
2.3.8设备、材料齐全，并运至现场。 3 操作工艺 3.1暗管敷设工艺流程为： 切管连→套丝接→热煨管管 3.2暗管敷设基本要求： 3.2.1敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。 3.2.2暗配的电线管路宜沿最近的路线敷设并应减少弯曲：埋入墙或混凝土内的管子，离表面的净距不应小于15mm。 3.2.3进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。 3.2.4埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。 3.3桥架安装流程：测量定位→支吊架制作安装→桥架安装→接地处理 3.4电线、电缆穿管工艺流程 选择电线、电缆→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测 3.4.1选择导线： 3.4.1.1应根据设计图规定选择导线。 3.4.1.2相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线。 3.4.2清扫管路：
电气安装工程施工方案 施工方案 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
水电安装工程施工方案 一、编制依据： 1、浙江大学舟山校区附属工程一区工程施工图纸 2、浙江大学舟山校区附属工程一区工程《施工组织设计》 3、电气装置安装工程低压电器施工及验收规范(GB50254-96) 4、电气装置安装工程电气照明装置施工及验收规范（GB 50259—96） 5、现行的国家园林绿化、水电安装施工及验收规范 二、工程概况 建设单位：舟山海洋教育投资有限公司 设计单位：浙江大学建筑设计研究院有限公司 监理单位：浙江万事达建设工程管理有限公司 施工单位：杭州市市政工程集团有限公司 本工程为浙江大学舟山校区附属工程一区工程，本标段位于学校的西北侧，包括道路、排水、铺装、照明、看台、挡墙、北入口门岗及其他附属工程。 本工程水电安装工程主要包括构筑物的水电工程以及球场电气、照明等系统工程。 三、低压配电施工方案及方法：
a、施工准备阶段：要熟悉图纸资料，领会设计意图，掌握施工标准、规范。组织施工人员学习图纸等技术资料，做好技术交底，合理配备劳动力、设备、材料等。 b、施工阶段 (1) 对施工环境、情况要了解，预留预埋工作要做好，不得遗漏、预留、预埋位置正确，规范，防止日后开墙凿洞的重复劳动。 (2) 安装阶段：配管配线、桥架、电缆敷设、配电箱等要按图纸正确施工、安装到位。 (3) 动力系统待设备就位上后穿线配管连接设备，作试动转。耗能大的设备，试运转须在变电系统正式通电后进行。 c、收尾阶段 主要是些小规模或不完善部位的安装工作与资料的积累，整理工作，以及分系统的调试，为总调做好准备工作。 （二）、主要工程施工方法 1、配电柜（电控柜）安装 1）、安装条件 (1) 屋顶、楼面施工完毕，不得有渗漏；门窗安装完毕，门已上锁。 (2) 室内地面基础施工完毕，地面抹光完成，模板，施工设施及杂物消除干净，并有足够的安装用地，施工道路畅通。 (3) 预埋件及预留孔符合设计要求，预埋件应牢固，设备、材料齐全，并运至现场。 2）、开箱检查
第八节电气安装工程施工工艺技术 一、管线敷设 1、电线管、钢管敷设 ⑴设计选用电线管、钢管暗敷，施工按照电线管、钢管敷设分项工程施工工艺标准进行。要严把 电线管、钢管进货关，接线盒、灯头盒、开关盒等均要有产品合格证。 ⑵预埋管要与土建施工密切配合，首先满足水管的布置，其次安排电气配管位置。 ⑶暗配管应沿最近线路敷设并减少弯曲，弯曲半径不应小于管外径的10倍，与建筑物表面的距 离不应小于15mm，进入落地式配电箱管口应高出基础面50～80mm，进入盒、箱管口应高出基 础面50～80mm，进入盒、箱管口宜高出内壁3～5mm。 2、穿线 ⑴管内穿线要严把电线进货关，电线的规格型号必须符合设计要求，并有出厂合格证，到货后检 查绝缘电阻、线芯直径、材质和每卷的重量是否符合要求。应按管径的大小选择相应规格的护口，尼龙压线帽、接线鼻子等规格和材质均要符合要求。 ⑵管内穿线应在建筑结构及土建施工作业完成后进行，选穿带线，用φ1.2～φ2.0铁丝，两端留10～15cm的余量，然后清扫管道、开关盒、插座盒等的泥土、灰尘。 ⑶穿线时注意同一交流回路的导线必须穿于同一管内，不同回路、不同电压的交流与直线的导线 不得穿入同一管内，但以下几种情况除外：标准电压为50V以下的回路；同一设备或同一流水作 业设备的电力回路和无特殊防干扰要求的控制回路；同一花灯的几个回路；同类照明的几个回路，但管内的导管总数不应多于8根。 ⑷导线预留长度：接线盒、开关盒、插座盒及灯头盒为15cm，配电箱内为箱体周长的1/2。 二、配电柜（箱）安装 ⑴开箱检查。柜（箱）到达现场应与业主、监理共同进行开箱检查、验收。柜（箱）包装及密封 应良好，制造厂的技术文件应齐全，型号、规格应符合设计要求，附件备件齐全。主体外观应无 损及变形，油漆完好无损，柜内原器件及附件齐全，无损伤等缺陷。 ⑵柜（箱）的固定。先按图纸规定的顺序将柜做好标记，然后放置到安装位置上固定。盘面每米 高的垂直度应小于1.5mm，相邻两盘顶部的水平偏差应小于2mm。柜（箱）安装要求牢固、连接紧密。柜（箱）固定好后，应进行内部清扫，用抹布将各种设备擦干净，柜内不应有杂物。 ⑶母线安装。柜（箱）的电源及母线的连接要按规范及国际通行相位色杯表示，相位应正确一致，保证进线电源的相序正确。
目录 电气部分安装施工方案 (3) 1. 电气安装工程主要施工程序： (3) 2. 配电箱安装 (3) 3. 电缆桥架的安装 (6) 3.1. 支架制作安装 (6) 3.2. 桥架安装 (6) 4. 电气配管及管内穿线 (7) 4.1. 施工程序 (7) 4.2. 主要施工方法和技术要求 (7) 4.3. 质量标准 (12) 5. 电缆敷设 (14) 5.1. 施工准备 (14) 5.2. 电缆敷设 (15) 5.2.1. 水平敷设 (15) 5.2.2. 垂直敷设 (15) 5.2.3. 挂标志牌 (15) 6. 低压电缆头制作安装 (16) 6.1. 摇测电缆绝缘 (16) 6.2. 包缠电缆，套电缆终端头套 (16) 6.3. 压电缆芯线接线鼻子 (16) 7. 电气设备接线及试运转 (16) 8. 照明灯具等末端电器的安装 (18) 8.1. 施工程序 (18) 8.2. 施工准备 (18) 8.2.1. 材料要求 (18) 8.2.2. 施工机具配备齐全，已对各班组进行过技术交底。 (18) 8.2.3. 施工方法 (18) 8.2.3.1. 灯具安装 (18) 8.2.3.2. 开关、插座安装 (19) 9. 防雷、接地部分 (20) 9.1. 施工程序 (20) 9.2. 施工准备 (20) 9.3. 防雷接地施工方法 (20) 9.3.1. 接地装置、防雷引下线 (20) 9.3.2. 避雷带 (20) 9.4. 电气接地施工方法 (21) 9.5. 等电位连结的施工方法 (22) 9.5.1. 总等电位连结 (22) 9.5.2. 辅助等电位连接 (22) 9.6. 接地电阻测试 (22)
商住楼工程 建筑电气 专 施 工 方 案 编制人: 职务： 负责人：职务： 审核人：职务： 批准人：职务： 建筑工程有限公司 2009年9月12日
建筑电气施工方案 一、编制依据 《低压配电设计规范》GB50054-95中国建筑工业出版社 《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社 《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社 《供配电系统设计规范》GB50052-95中国建筑工业出版社 《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社 《建筑施工安全检查标准》JGJ59-99 二、电气施工方案 1.施工范围与施工程序 1.1施工范围与施工程序 （1）在土建工程开始施工时，与其相关的预埋预留施工设计图纸应出图，以利方便做好预留预埋工作，可以由总承包单位先行预留预埋，以防止工期紧而遗漏。（2）在土建结顶后，安装施工高潮随之到来，电气工程也不例外，必须做好工作面的协调工作，使强电、弱电、照明、动力、控制、讯号等整个电气工程有条不紊的进行。 （3）做好对分包单位的服务，例如可提供场内运输、吊装机具、临时设施的使用等，目的只有一个，加快工程进度，确保工程质量。 1.1.1施工范围 (1) 低压控制屏 (2) 配管与穿线 (3) 电缆敷设 (4) 照明系统 (5) 避雷与接地 1.1.2施工程序 (1) 施工准备阶段：要熟悉图纸资料，领会设计意图，掌握施工标准、规范。组织施工人员学习图纸等技术资料，做好技术交底，合理配备劳动力、设备、材料等。
(2) 施工阶段 1) 配合阶段，对施工环境、情况要了解，和土建密切配合、预留预埋工作要做好，不得遗漏，预留、预留位置正确，规范，防止日后开墙凿洞的重复劳动。2) 接地避雷系统在土建基础工作时，安装就要与之同步，柱内主筋（引下线）要通层焊接牢固. 3) 安装阶段，配管配线、桥架、电缆敷设、配电箱等要按图纸正确施工，安装到位。照明系统首先应全面检查预埋、预留位置、管路通畅、道路等情况，做好补配、改配工作，同时将拉线用铁线穿入，将管口封牢，再验线、穿线、校线、装配电箱、开关、插座等，土建装修结束后，照明部分上灯具，然后送调试。4）动力系统暗设钢管随照明系统同时敷设，待设备就位上后穿线配管连接设备，作试动转。耗能大的设备，试运转须在变配电系统正式通电后进行。 (3) 收尾阶段 主要是对零星部位继续完成安装工作，以及分系统的调试，为总 体调试做好准备，同时做好资料积累和整理工作。 (4) 施工程序图(见下页) 注：原则上按此程序施工，若土建施工有变化或有特殊情况，项目部相应进行调整。 2、电气施工程序 3.主要工程施工方法 3.1低压配电屏安装 3.1.1安装条件 (1) 屋顶、楼面施工完毕，不得有渗漏；门窗安装完毕，门已上锁。 (2) 室内地面基础施工完毕，地面抹光完成，模板，施工设施及杂物消除干净，并有足够的安装用地，施工道路畅通。 (3)预埋件及预留孔符合设计要求，预埋件应牢固，设备、材料齐全，并运至现场。 3.1.2开箱检查 (1）柜（盘）到达现场，应存放在室内或能避雨、避风，避雷的干燥所，按进度
四平管廊电气安装工程 施工方案 编制： 审核： 批准： 质量： 安全： 河南蒲新防腐建设工程有限公司四平项目经理部 2016年3月22日
目录 一、工程概况 二、编制原则 三、施工程序 四、电气安装工程施工方案及主要技术措施 五、.电气安装工程主要施工方法和技术措施 六、配电箱、柜安装 七、质量保证措施 八．健康、安全与环境管理体系保证措施
电气施工法案 一、工程概况 1本次设计包括四平市接融大街等城市地下综合管廊工程（紫气大街、（九经街～开运街、））内的动力、照明及接地设计。 2、电气安装，主要包括、电气动力及防雷接地系统三部分。电器的安装工程的主要分项，桥架安装，设备接线，防雷接地的安装，电缆敷设，配电柜的安装，电气系统调试等。 3、主要实物工程：变压器安装，配电柜安装，桥架安装，电气安装，接地线安装，照明安装等。 4配电系统及动力设计：综合管沟每两个防火分区设置一座现场控制站，内设两台动力配电柜。 5综合管廊内的 PLC电源、照明电源、应急照明、风机及排水泵为二类负荷，其余用电设备为三类负荷。设计从管沟的临近的变电站中引两回路，做动力配电柜的电源。 二、编制原则 本施工组织设计方案在编制过程中，我方对图纸及相关文件进行充分的研究和分析，只对安装工程的特殊性，编制详尽的施工组织设计和项目组织计划，以作为指导现场施工的依据，并将迅速组织具有丰富施工经验的项目管理班子和能打胜仗的施工队伍进驻本安装工程现场，从机械设备，材料供应以及劳动力等多方面及时配备，确保各项目的实施。 我方将充分利用各种有利条件，以敬业求实的工作作风，创
一流的管理水平，一流的工程质量，一流的工程进度，优质、高速、安全的完成工程的建设任务，向业主、向社会交一份满意的答卷。 三、施工程序 1、施工程序 1.1施工过程中应遵循先动力、后照明、强电弱电分开的原则。施工重点是桥架的安装，电线电缆头的安装，设备接线及电气调试。 1.2尽早熟悉施工图纸，进行图纸自审、报料、参与图纸会审及设计交底。 1.3针对图纸，列出施工中的重点，并根据业主的要求，排出切合实际的施工网络计划图。 1.4落实施工机具，设备及施工手段用料。 1.5施工前编好各种技术措施，并做好施工前的每道技术交底。 1.6施工工序图 管道、桥架安装-------电缆、变压器安装-------电缆安装------电柜、开关安装-------控制回路和电气连接-------检查线路线号是否正确------动力电柜上电--------照明电柜上电-------照明灯具上电--------电气上电------检查各项设备、电器产品工作情况---------做好各项记录-------提交验收报告。 2、机具准备
泸天化绿源醇业有限责任公司 年产40万吨甲醇10万吨二甲醚工程 电气工程总体 施工方案 中国化学工程第六建设公司 二○○四年三月三十一日
目录 1 编制说明 2 编制依据 3 工程概况 4 工程特点 5 电气工程施工技术措施 6 施工程序 7 主要分项工程施工方法及技术要求 8 施工进度及劳动力安排 9 主要施工机具计划 10 计量器具选择配备计划 11 质量保证措施 12 安全保证措施
1 编制说明 本施工技术方案针对泸天化绿源醇业有限责任公司年产40万吨甲醇、10万吨二甲醚项目投标片区电气分部工程主要分项工程主要工序编制，编写重点突出施工方法和技术要求。编写目的是让技术人员和电气工人在施工中有章可循，有条不紊，全面达到施工和验收标准，让业主满意。 2 编制依据 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148-90 《电气装置安装工程母线装置施工及验收规范》 GBJ149-90 《电气装置安装工程低压电器施工及验收规范》 GBJ50254-96 《电气装置安装工程起重电气装置施工及验收规范》 GB50256-96 《电气设备交接试验标准》 GB50150-91。 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257-96。 《建筑电气工程施工质量验收规范》 GB50303-2002。 《电气装置安装工程电缆线路施工及验收规范》 GB50168-92。 《电气装置安装工程接地装置施工及验收规范》 GB50169-92。 《电气装置安装工程旋转电机施工及验收规范》 GB50170-92。 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 GB50171-92。 《建设工程施工现场供用电安全规范》 GB50166-92。 《施工现场临时用电安全技术规范》 JGJ46-88。 泸天化年产40万吨甲醇、10万吨二甲醚施工招标文件。 3 工程概况 根据招标文件《5.1装置片区介绍及范围界定》，我公司拟投空分片区和转化片区。查看成达工程公司提供的本工程初步设计文件，空分片区有明确的电气内容说明，转化片区电气施工内容必定有，但工程量可能标在别的装置区。 空分装置的6kW负荷由甲醇变电所6kV系统直接供电，装置内设一6.3/0.4Kv低压
电气安装施工方案 一、编制依据 1.北京市怀柔区龙山新新小镇三期B1户型等6项施工图纸； 2.北京市怀柔区龙山新新小镇三期B1户型等6项《施工组织设计》； 3.有关施工规范规程、质量标准、图册、图集。 二、工程概况 本工程为新建工程，本工程属于三类住宅建筑，独立住宅，地下一层，地上二层，结构形式为砖混结构，现浇混凝土楼板。 三、施工范围 220/380V配电系统、建筑物防雷、接地系统及安全措施、有线电视系统、通讯系统、消防报警系统、家居安防系统（非可视对讲，红外报警等）。 1.配电系统 1.1住宅建筑为三类建筑 1.2负荷分类及容量：三级负荷 1.3供电方式：采用TN-S三相五线制，（220/380V）电源电缆由小区变电所引至总配电箱，再由总配电箱引电缆直埋至户配电箱。 1.4照明配电：照明、插座均由不同的支路供电；除空调插座外，所有插座回路均设漏电短路保护、日光灯加功率因数补偿，COSφ≥0.9。 2.设备安装 2.1低压配电系统图中标注的配电箱外型尺寸供订货和安装参考。 2.2住户配电箱底边距地1.0m暗装，配电箱及控制箱均底边距地1.2m嵌墙暗装。
2.3除注明外，开关、插座分别底边距地1.5m、0.3 m暗装。厨房、卫生间内插座选用防潮、防溅型面板；有淋浴、浴缸的卫生间内开关、插座须设在2区以外、水泵等。设备位置详见水、暖专业有关图纸，灯具安装高度在2.4m以下加PE线，所有室外灯均加地线，灯具与电气设备选型由甲方确定，所有电源插座均选用安全型插座。 3.导线选择及敷设 3.1室外电源进线由上一级配电开关确定，本施工只预留配管。 3.2住宅干线均穿SC钢管埋地敷设至户电度表箱。 3.3照明支线选用BV-500V聚氯乙烯绝缘铜芯导线，所有支线均穿套接紧定式镀锌钢管在地板内，墙内和屋顶现浇板内暗敷设导线截面和管径详见系统图。 3.4楼梯附近所有管线均应沿墙敷设在楼板内。平面图中仅为示意性表示。 3.5通讯管线采用5类线，穿SC20钢管保护。 3.6有线电视干线采用SYV-75-9同轴电缆穿SC管，分支线采用SYV-75-5同轴电缆穿SC20管，电话、电视管线暗敷设在底板、墙内。 4.建筑物防雷、接地系统及安全措施 4.1建筑物防雷 4.1.1本工程防雷等级为三类，建筑物的防雷装置应满足防直击雷、防侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。 4.1.2接闪器：在屋顶利用结构圈梁内Ф12热镀锌圆钢在屋面下做暗避雷带，避雷带网格不大于20m×20 m或24m×16 m。 4.1.3引下线：利用建筑物钢筋砼柱子或剪力墙内四根Ф10或两根ф16以上主筋通长焊接作为引下线，引下线间距不大于25 m。若无主筋，需暗敷
四川内江盈德气体有限公司30000+40000Nm3/h空分安装工程 电气施工方案 编制： 审核： 审定： 批准： 浙江省工业设备安装集团有限公司211项目 2012年02月10日 目录
1、工程概况 2、编制依据 3、材料检验 4、施工准备 5、电气施工程序图 6、安装要求 7、质量控制点 8、质量保证措施 9、重大危险源 10、安全措施 一、工程概况： 工程名称：四川内江盈德气体有限公司30000+40000Nm3/h空分装置及配套
设施安装工程。 工程地点：四川省内江市威远县连界镇川威新厂区。 工程内容：四川内江盈德气体有限公司30000+40000Nm3/h空分装置及配套安装。 电气安装工程范围：30000+40000Nm3/h制氧机组区内全部生产、生活、变送等用电设备设施的电气及相关的保护、检测、防护设施设备，包括与上级变电所联接相关工程安装、调试，事故备用电源及照明和应急电线路的安装、调试等工程。 本电气施工方案按照施工技术图纸为主要依据，安装内容主要有：
二、编制依据： 1、电气装置安装工程高压电气施工及验收规范（GBJ147—90） 2、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GBJ148—90） 3、电气装置安装工程低压电气施工及验收规范（GB50254—96） 4、电气装置安装工程旋转电机施工及验收规范（GB50170—2006） 5、电气装置安装工程电缆路线施工及验收规范（GB50168—2006） 6、电气装置安装工程母线装置施工及验收规范（GBJ49—90） 7、电气装置安装工程电气设备交接试验标准（GB50150—2006） 8、电气装置安装工程接地装置施工及验收规范（GB50169—2006） 9、电气装置安装工程电力变流设备施工及验收规范（GB50255—96） 10、电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB50171—92） 11、电气装置安装工程蓄电池施工及验收规范（GB50172—92） 12、电气装置安装工程起重机电气装置施工及验收规范（GB50256—96） 13、依据建设方提供的图纸 三、材料检验： 在施工过程中应对材料的检验和设备的验收以严格把关，杜绝不合格品，确保工程的质量，具体要求如下： 变压器： 1、开箱检查规格、型号、电压等级等应符合设计要求；设备应有铭牌和强制性产品认证标志，产品合格证书、技术文件齐全。
某住宅楼工程 电气安装工程施工方案 编制人：阮新刚 审核人：狄志军 批准人：狄志军
编制单位：江苏南通六建编制日期：2009.3
电梯安装工程施工方案编写规范 目录 1. 编制依据-------------------------------------------------2 2. 工程概况-------------------------------------------------2 3. 施工程序-------------------------------------------------3 4. 施工方法-------------------------------------------------3 4.1电线管敷设---------------------------------------------3 4.2 管内穿线----------------------------------------------5 4.3 灯具、开关及插座安装----------------------------------7 4.4配电板及户表板安装------------------------------------10 4.5电缆敷设----------------------------------------------12 4.6 防雷接地----------------------------------------------13 4.7 综合布线系统------------------------------------------15 5．质量检验标准---------------------------------------------16 6．施工管理措施---------------------------------------------17
电气安装工程施工组织设计 1、总体施工程序 木施工总体施工程序为：接受任务阶段T开工前准备阶段-全面施工阶段—工程收尾-交工验收阶段. 安装各分部分项施工程序为:先配合土建，后安装管线及设备；先隧道内, 后隧道外;先高空，后地面;先大管，后小管。 2、主要分部分项工程施工方法 2、1施工准备： 2、1、1工程正式施工前，施工人员要熟悉图纸，进行技术与物资准备, 重点解决图纸中存在得问题，组织物资与人员进场与并进行技术交底。 2、1、2专业技术人员应参加有设计单位、建设单位、监理单位、施工单位联合组织得图纸会审，从施工操作得可行性、方便性、安全性，提出意见或建议,并接受设计单位技术交底，办理图纸会审记录。 2、1、3应根据设计图纸提出设备及材料数量、进场计划，确定施工机械与人工得消耗量，为机具与人力力准备提供依据。 2、1、4施工单位应根据施工方案，组织施工人员，合理搭配工种。 工人上岗前，应进行有关得培训，方可上岗操作。
2、1、5开工前应准备施工现场临时生产与生活设施，并考虑冬雨季施工得因素.落实施工方法、施工用水、用电、材料堆场或仓库、半成品加工场地。 2、1、6专业技术人员根据设计图纸、施工方案、施工验收规范，向上岗人员进行安装工程技术交底，并办理有关手续。 2、1、7对现场得材料、设备应按材料清单进行清点、核查。不同材料按不同技术要求认真检查其型号、规格、标准、材质、技术参数、数量就是否符合设计文件要求。如不符合要求，应及时提出，并与有关方面协商接洽，做好记录。清点完毕，应根据不同材质、不同要求、安装先后顺序存放，确保其用途、构造、重量、体积、包装性质与堆场相适应，避免锈蚀、损坏、与重复搬运。 2、1、8各道工序必须严格按照图纸要求与施工验收规范进行施工， 确保工程质量。 2、1、9每道工序完成后必须立即填写工程报验资料，报请监理单位进行验收，非经报验，监理未批准，不准进行下道工序。 2、1、1 0严格实行样板工程安装制度.对于大面积相同得工程，应先做样板工程，请监理及业主同意后才可大面积施工。各专业先在同一空间交叉安装，按设计图与建设单位要求做好管线综合，请建设单位、监理单位提出意见，及时发现问题，解决问题。 2、2工程内容:
