YTTW铜护套无机矿物绝缘防火电缆
安装指导技术手册
前言
无机绝缘电缆是铜芯，铜护套无机绝缘的防火电缆，为确保这种电缆的施工安装质量，必须要掌握这类电缆的安装施工要领。以下简述有关无机绝缘电缆的安装施工要领：
1.1要全面了解无机绝缘电缆的结构，特性和性能；了解电缆的型号、规格、
种类及其适用的场所。
1.2了解无机绝缘电缆的敷设，施工的方式、方法，如何敷设施工，了解敷
设施工中注意事项，诸如电缆的弯曲半径、敷设的排列，如何进出配电箱、柜，如何消除涡流等等。
1.3了解无机绝缘电缆中间连接器和终端的配件，以及每一配件的安装、使
用的方法、要求，并熟悉这些配件的命名名称。
1.4了解无机绝缘电缆安装施工时所需用的专用工具及其每一专用工具的使
用方法。
1-1无机绝缘电缆的安装施工要领：
首先可通过“矿物绝缘电缆安装图集”的介绍和厂方说明书的简介，电缆供货商的专业技术人员的专业讲解，介绍以及实际的示范操作来了解。只有全面的了解方能确保电缆安装施工的良好质量，否则有可能导致发生工程质量问题及返工现象。
1．熟悉施工图纸，熟悉施工场所和应注意的施工程序和方法。要求电缆敷设时必须每一回路每条电缆按顺序放线，不允许不同回路电缆交叉放线。
2．在电缆的敷设步骤：
2.1施工人员必颏先做好电缆盘的支撑架，把电缆整盘支撑到能顺利转动，
然后顺向水平放线，绝对不允许放射线过程中拧绞电缆。如在电缆桥架中敷设，于桥架的每个转弯处必须有专人负责电缆过弯，保证电缆过时弯外护套不与桥架转角的钢板产生磨擦。每条电缆放线到位并保证接线长度后方可截断；必须做到
放一条电缆，固定一条电缆，每条电缆放线到位后必须按顺序排列固定好后，方可按顺序放第二条电缆，以此类推，禁止多条电缆放线后再排列，否则，会造成电缆交叉拧绞，电缆铜护套相互磨擦受损，无法顺利敷设等问题。
2.2敷设安装好之后，一定要严格禁止带电的电焊龙头线在电缆上拖动或碰
撞，因为带电的电焊龙头线会与无机绝缘电缆的铜护套（相当与接地线），产生碰焊火花，以致熔化铜护套，导致电缆铜护套产生孔洞，引起空气中潮气被无机绝缘吸收，电缆的绝缘性能降低。有时还找寻不到孔洞的故障段，所以这点是一定要严格遵守。
2.3电缆放线到位后，区分电缆各相线、制作中间接头及终端前均应多次测
量电缆的绝缘电阻值，一定要保证每一个安装施工步骤都正确，确保电缆的质量是完好的。同时，无论电缆的截断和暂停施工，还是要放置一段时间后再施工，一定要及时做好电缆端头的密封，以免无机绐缘层受潮。
2.4电缆的中间接头和终端制作安装之后，立即进行一次绝缘电阻测试，在
经过24小时之后再测试一次，如果在电缆敷设、安装制作中间接头或终端时均没有受潮，铜护层也没有任何损伤，其绝缘电阻应在规定数值以上，如发现绝缘电阻下降。则应找出故障点，一般来讲，故障点多在中间接头和终端处，寻找时可以用电吹风在中间接头的二端，终端的下部加热，同时再测量电缆的绝缘电阻，在加热几分钟后，电缆的绝缘电阻急剧下降，说明中间接头和终端有问题，此时应拆除中间接头或终端，继续用电吹风加热电缆直至合格，并尽快完成中间接头或终端的制作安装。如绝缘电阻值没有变化，则应检查线路上的其它故障，直至找出故障点，如上述方法修复。
2.5在电缆线路敷设好之后，如果没有中间接头，则可直接做终端头；如果
有中间接头那么应该先做中间接头，再做终端头，如果先做终端头再做中间接头，就要增加核对相位的麻烦工序。接线前必须对电缆各相线做出标识。
2.6当电缆引接到电动机上时，特别是一些震动性较大的电机，例如：高压
水泵电机，或是一些有滑轨的移动电机，这时，应将引接至电动机接线盒端的电缆弯一环形或S型，并在电缆后一段固定点衬垫橡皮或塑料带之类的减振材料，以倮证电缆不受震动的影响。
1-2无机绝缘电缆的临时密封
电缆在工厂的生产过程中，或在工程施工和电缆敷设时，都要发生切断或锯断电缆，都要进行临时性的密封，以保证电缆在存放、运输或在安装敷设施工中不再吸潮。
电缆临时密封的方法有多种，常用的有二种。一种是采用内壁涂有热熔胶的热缩套管（封头帽）加热收缩后密封，另一种是采用自粘性橡胶带密封。
1-2-1热缩套管密封
当电缆锯断或切断后，套进与电缆截面相应的热收缩管，用电吹风加热收缩即成。
1-2-2自粘性橡胶绕包密封
当电缆锯断或切断后，即用自粘性橡胶带将端头绕包密封，绕包时自粘带应拉伸原长的两倍进行绕包，并采用半搭盖绕包法绕包，绕包多层，外再绕包二层塑胶带，以保证端头密封。此方法简单方便，适合施工现场操作。（单芯和多芯电缆都可以采用以上方法进行临时性封端）
1-3电缆金属护套的剥切
在安装，制作电缆的中间连接和终端时，均要对电缆末端的铜护套进行剥切，以便于电缆的连接安装。铜护层的剥切有多种方法，下面介绍便于施工操作的两种方法：
1-3-1采用切管器（割刀）剥切
切割器具有几种，分别可剥切大小截面的铜护层。首先确定应剥切铜护层的长度，注意调节好的切口深度，在铜护层上切一痕迹。千万不能精铜护层切断。1-3-2采用斜口钳剥切
痕迹切好后，在端头首先剪开铜护层口，然后用斜口钳钳住已剪开的铜护层皮旋转，使铜护层成螺旋剥切松开。当剥切至切口时，注意环形切口的光洁，并慢慢转动斜口钳，逐渐剥下铜护层切口应平整，光洁无毛刺。
1-4终端配件制作
1-4-1单芯电缆终端头制作
配套附件：密封罐、盖一套（按电缆规格配置）、密封剂一支
制作工艺：
(1)定位：首先核对每根电缆的相位，并做好记号，确定电缆的安装顺序，
确定电缆固定的位置，然后将电缆引至接线处，量好电缆铜护层应剥切的长度，锯断多余的电缆。
(2)电缆绝缘测试：用兆欧表测试绝缘电阻，如达到规定数值以上即可进行
电缆终端的制作，如绝缘电阻低于规定数值，就要查明原因，排除故障，直至达到规定的数值。
(3)剥除铜护层：用专用的剥切工具卷剥铜护层，剥至应切断处，再用干净
的布擦净导线上的粉尘，注意切口不能向内弯边和向外张开，减少相与壳之间距离和配件无法套进。
(4)配件安装上密封罐：在罐内注入密封剂后，压上密封盖，让其固化，时
间越长越好。
(5)配件装后绝缘测试：主要是检查装配后的终端及电缆铜护层口是否有短
路现象，如有则清除，以保证安装质量。
1-4-2热缩套管终端制作（内部掌握）
配件附件：热收缩绝缘管1根、密封胺1支
制作工艺：
(1)定位，方法同前。
(2)电缆绝缘测试，方法同前。
(3)剥除铜护套，方法同前。
(4)套进热收缩管，电吹风加热收缩。
(5)配件装后绝缘测试，方法同前。
1．定位：方法同前，其电缆导线的相位在终端制作之后再核对。
2．电缆绝缘测试：方法同前，并要求逐根测量芯与芯，芯与铜护套之间的
绝缘电阻，其值应在规定的数值之上。
3．剥除铜护层：方法同前，铜护层剥除后，将芯与芯之间的绝缘层清除干净。
4．配件安装，方法同前。
5．配件装后绝缘测试：方法同前，并要求逐根测量芯与芯，芯与铜护层之间的绝缘电阻。
1-5电缆中间连接的制作
无机绝缘电缆，其生产的产品长度虽很长，但也受到限制，所以当工程上需要较长的电缆时，或是电缆
损坏时，则需要将二段电缆连接起来，这就需要中间连接制作。一般情况下均采用直通连接制作。以下就直通中间连接附件及制作工艺作一下介绍。
1-5-1单芯电缆中间连接的制作
配套附件：中间连接器二套（按电缆规格配置）、导线连接管一根（按导线截面配置）、铜护管一根、绝缘材料：密封剂一支
制作工艺：（见单芯电缆中间连接器显示图）
1．定位：取二端电缆交叉的中心点为接头中心，（在可能情况下，弯好二端电缆，在一端电缆后端弯一S弯或几弯，以作备用），在中间连接段二端电缆要对直，在接头中心用钢锯锯断二端多余的电缆。
2．绝缘测试：用兆欧表测量二端的绝缘电阻，如达到规定数值以上可进行
下步骤安装，如达不到规定数值，则应对电缆进行检查，排除故障，直至达到规定数值。
3．剥除铜护层：根据铜护套管之长，确定二端电缆铜护套剥切长度，并作好记号，用专用工具卷剥电缆铜护套，剥至应切断处。
4．套进中间接头附件：在二端电缆分别套进中间接头附件和铜套管，并位于电缆接头之后。
5．导线连接：先量出铜连接管的长度，然后按1／2铜连接管之长在二端电缆上怍好记号，剥除绝缘，将二端电缆导线插进铜连接管，用相应规格液压钳的模具压接连接管，使电缆导线完整连接后，再用绝缘带进行绕包。
6．安装中间连接附件：移过铜套管至接头中心，再移过二端在电缆上的配件与铜护套管固定，然后用扳手将二端配件拧紧，中间接头配件安装完后，用密封胶将二端配件空隙处填满。
7．中间接头制作后绝
缘测试：这一步主要是检查电缆在中间接头制作后是否有碰线现象，如有则拆除重新安装，以保证制作安装质量。
1-5-2多芯电缆中间连接制作
多芯无机绝缘电缆的中间接头也是采用直通是式中间连接附件进行安装。由于多芯电缆的电缆导线有2～5芯，所以在中间接头的制作安装时，不仅要保证线芯与线芯，线芯与铜护套之间的间距，还要保证每芯导线的绝缘电阻值。在导线连接时，应采用错位连接法。多芯无机绝缘电缆中间接头施工稍复杂些。在实际的制作安装施工中，必须按照厂方配备的中间连接附件安装。标记好每芯导线连接的尺寸和具体位置保证间距处理线芯绝缘，只有这样才能确保中间接头质量。
配套附件：中间连接器二套（按电缆规格配置）、铜护套一根（按电缆规格配置）、导线连接器二～五根、绝缘带、密封剂一支
制作工艺：（见多芯电缆中间连接器显示图）
1．定位：取两端电缆交叉的中心点为接头中心（在可能的情况下，如有需要，可在弯好两端电缆后，在一端电缆后段弯-S弯或Q型，以作备用）。对直两端电缆，用钢锯在接头中心加300mm处锯断多余电缆。
2．绝缘测试：用兆欧表分别测量丙端电缆的芯与芯，芯与铜护套间的绝缘电阻，如达到规定数值以上即可进行下一步骤的制作安装，如达不到，则应对电缆进行检查，排除故障，直至达到规定数值。
3．剥除铜护层：根据铜护套管的长度，确定两端电缆的剥切长度，并作好记号，用专用剥切工具卷剥电缆铜护层，剥至应切断处。
4．套迸中间接头附件：在电缆的两端套进中间接头附件和铜护套管，并位于电缆接头之后。
5．导线连接：连接的方法如下，如果是二芯电缆，则考虑将二芯导线连接前后错开就行；如果是三芯导线，则考虑中间接一芯，另两芯前后错开；如果是四芯导线，则呈梯形状错开；如果是五芯导线，则中间一芯在中间相接，另四芯分左右错开相接，用相应规格液压钳的模具压接连接管，使电缆导线完整连接后，再用绝缘带绕包。在实际安装施工中，应根据铜套管长度。合理安排多芯导线的连接，要考虑到接好头之后，再套上铜套管而不碰线，铜套管应旋转自如。
6．安装中间连接附件：移过铜套管至接头中心，从两端电缆移过配件，并与铜套管固定，再用扳手将两端配件拧紧，整个接头安装完后，要用密封胶将两端配件空隙处填满。
7．中间接头制作后绝缘测试：这一步主要是检查电缆在中间接头制作后是
否有碰线现象，如有则拆除重新安装，以保证制作安装质量。（注意：应在中间接头制作后的电缆的终端进行测试。

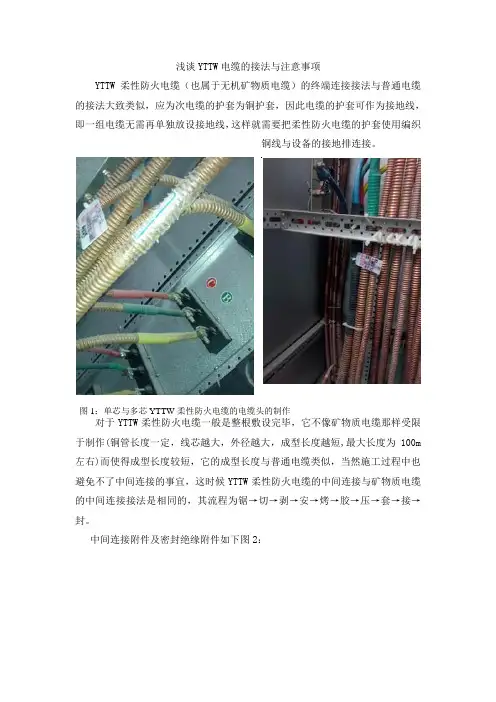

1-5-3YTTW电缆金属护套接地方法
YTTW柔性矿物绝缘电缆的终端连接方法与普通电缆电缆的接法类似，因YTTW电缆的护套为铜护套，因此电缆的铜护套可以作为接地线，无需再单独放设接地线，具体施工方法：
方法一：把接地线与金属护套固定在一起，然后采用铅焊的方式使接地线与金属护套紧密接触，构成回路；
方法二：将接地线紧密缠绕在金属护套外表面，再用热收缩管进行固定，保证地线与金属护套充分接触；
方法三：或在安装时保留部分金属护套，由金属护套铜带直接接地；
方法四：采用金属编织网使铜地线与金属护套紧密接触，然后用热缩管进行固定等方法进行接地。
(后附部分接地图形）
感谢您使用我公司的产品，如在敷设、安装中遇到问题，请您及时与找公司售后服务部联系！
