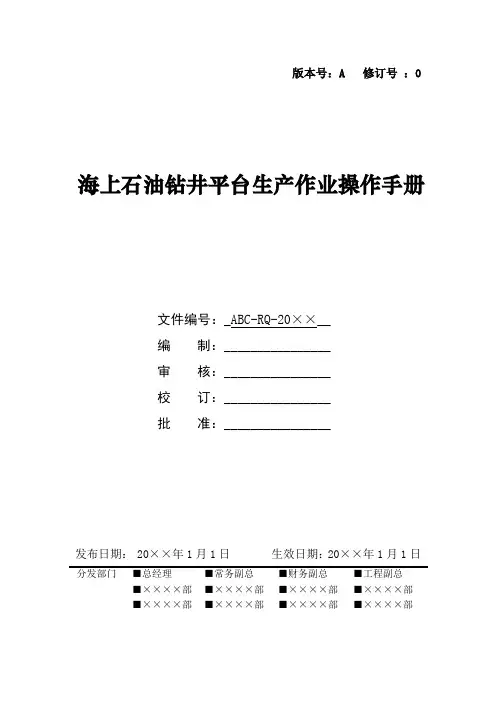

版本号：A 修订号：0海上石油钻井平台生产作业操作手册
文件编号：_ABC-RQ-20××__
编制：________________
审核：________________
校订：________________
批准：________________
发布日期： 20××年1月1日生效日期：20××年1月1日分发部门■总经理■常务副总■财务副总■工程副总■××××部■××××部■××××部■××××部
■××××部■××××部■××××部■××××部
目录
第一章拖航作业 (1)
一、钻井平台降船前检查记录 (1)
（一）钻井平台降船前检查记录表 (1)
（二）钻井班及水手班拖航前检查记录表 (2)
二、降船拖航作业 (2)
（一）降船前应做工作 (2)
1、关闭海底阀 (2)
2、活动物品固定 (3)
3、井架固定 (3)
4、关闭风筒 (3)
5、检查冲桩管线 (3)
6、检查桩腿环形活动平台 (3)
7、上提潜水泵 (3)
8、带龙须链 (3)
（二）开始降船 (4)
1、拿桩腿固桩块 (4)
2、拿卸荷块 (4)
3、降船时桩腿值班 (4)
4、提泵 (4)
（三）平台降至水面 (4)
（四）绷桩腿大绳的操作规程及注意事项 (4)
1、操作规程 (4)
2、注意事项 (5)
三、拖航状态 (5)
四、平台就位、升船 (5)
（一）平台就位 (5)
（二）升船 (6)
五、升降船人员分工 (6)
六、升降船时各桩人员注意事项 (6)
七、拖航期间检查记录 (7)
第二章钻前准备 (8)
一、移井架 (8)
（一）解除井架固定 (8)
（二）移井架 (8)
（三）连接管线 (8)
（四）钻台准备 (8)
二、解除甲板固定 (9)
三、上料 (9)
（一）吊运钻具 (9)
（二）吊隔水套管 (9)
1
（三）吊处理剂 (10)
（四）吊其它材料 (10)
1、下导管工具 (10)
2、井口装置 (10)
3、固井工具 (10)
四、设备试运转 (10)
五、配搬土浆 (10)
六、组合钻具 (11)
（一）清洗检查丈量钻具 (11)
（二）钻具通径 (11)
（三）连接钻具 (11)
1、拉钻铤 (11)
2、拉钻杆 (11)
3、扣摘吊卡 (11)
4、提放钻具卡瓦 (11)
（四）连接钻头 (11)
（五）从甲板吊钻具及工具到钻台或鼠洞安全操作程序 (12)
1、吊前应做的检查 (12)
2、操作时应注意的问题 (12)
第三章入井管材和工具的丈量 (14)
一、钻具检查丈量要求 (14)
二、丈量工具的规定 (14)
三、测量步骤 (14)
（一）钻具 (14)
1、钻杆 (14)
2、钻铤 (14)
（二）钻井工具 (15)
1、扶正器 (15)
2、配合接头 (16)
3、震击器及挠性接头 (18)
4、减震器 (19)
（三）套管 (19)
1、隔水导管 (19)
2、其它尺寸的套管 (19)
（四）套管附件 (19)
1、浮鞋 (19)
2、浮箍 (20)
3、分级箍 (20)
4、泥线悬挂器 (20)
第四章工具的使用与管理 (21)
一、基本要求 (21)
二、钻台工具 (21)
三、装井口工具 (21)
2
四、甲板工具 (21)
第五章各井段开钻前检查内容 (22)
一、36″井眼 (22)
（一）井下工具 (22)
（二）地面工具与设备 (22)
（三）下套管和固井工具 (22)
（四）打捞工具 (22)
二、26″井眼 (22)
（一）井下工具 (22)
（二）地面工具与设备 (23)
（三）下套管和固井工具 (23)
（四）打捞工具 (23)
三、17‐1/2″井眼 (23)
（一）井下工具 (23)
（二）地面工具与设备 (24)
（三）下套管和固井工具 (24)
（四）打捞工具 (24)
四、12﹣1/4″井眼 (24)
（一）井下工具 (24)
（二）地面工具与设备 (25)
（三）下套管和固井工具 (25)
（四）打捞工具 (25)
五、9﹣7/8″井眼井眼 (26)
（一）井下工具 (26)
（二）地面工具与设备 (26)
（三）下套管和固井工具 (26)
（四）打捞工具 (26)
六、8﹣1/2″井眼井眼 (26)
（一）井下工具 (27)
（二）地面工具与设备 (27)
（三）下套管和固井工具 (27)
（四）打捞工具 (28)
七、6＂井眼 (28)
（一）井下工具 (28)
（二）地面工具与设备 (28)
（三）下套管和固井工具 (28)
（四）打捞工具 (28)
第六章钻井作业 (29)
一、作业基本数据记录 (29)
（一）基本数据 (29)
1、井深基准面 (29)
2、井位坐标 (29)
3、水深 (29)
3
4、船艏方向 (29)
5、转盘面、井口大平台和平均海平面之间的相互关系 (29)
6、升船气隙 (29)
（二）升船压载数据 (29)
二、钻进作业 (29)
（一）基本要求 (29)
（二）主要岗位的操作规定 (30)
1、领班 (30)
2、司钻 (30)
3、副司钻 (30)
4、其他 (31)
（三）操作要求 (31)
1、接立柱 (31)
2、钻井参数的跟踪 (31)
3、钻井段作业参数 (31)
三、钻井作业注意事项 (32)
四、起下钻作业 (32)
（一）起钻作业 (32)
1、作业前检查及准备要求 (32)
2、了解套管鞋及泥挂的位置 (32)
3、钻具上提、下放的摩阻力 (32)
4、确定并校核实际井深和方入 (32)
5、操作规范 (32)
6、主要岗位操作原则 (33)
7、通用原则 (33)
（二）钻具组合 (34)
1、队长 (34)
2、司钻 (34)
3、其他 (34)
（三）组合钻具下钻注意事项 (35)
（四）下钻作业 (35)
1、队长 (35)
2、司钻 (36)
3、其他 (36)
（五）起下钻作业注意事项 (36)
五、循环泥浆 (38)
（一）队长 (38)
（二）司钻 (38)
（三）其他 (38)
六、测斜 (38)
（一）队长 (38)
（二）司钻 (39)
（三）其他 (39)
七、取芯作业 (39)
4
（一）队长 (39)
（二）司钻 (40)
（三）其他 (40)
八、下套管 (41)
（一）下套管作业安全措施指南 (41)
1、水手 (41)
2、钻台 (41)
3、下卡盘开关 (41)
（二）在下套管及套管内作业注意事项 (42)
（三）下套管前准备 (42)
1、队长 (42)
2、钻台 (43)
3、水手及其他 (43)
4、通井、调整泥浆 (43)
5、下套管作业 (43)
（四）操作原则 (44)
1、30″隔水导管 (44)
2、表层套管 (44)
3、技术套管 (45)
4、尾管 (47)
九、电测 (48)
（一）主要是安全值班和提供必要的协助 (48)
（二）电测注意事项 (48)
十、固井 (48)
（一）队长 (48)
（二）司钻 (49)
（三）副司钻 (49)
（四）泥浆工 (49)
（五）其他 (50)
十一、装井口 (50)
（一）队长 (50)
（二）司钻 (50)
（三）其他 (50)
（四）割套管、装套管头、试压工作指南 (51)
1、切割高度 (51)
2、切割 (51)
3、装套管头 (51)
4、试压 (51)
（五）套管卡瓦安装程序 (51)
十二、试压 (52)
（一）平台经理和队长 (52)
（二）司钻 (52)
（三）副司钻 (52)
（四）其他 (52)
5
（五）防喷器、阻流管汇、固井管汇、立管管汇试压程序及注意事项 (53)
十三、钻水泥塞 (55)
（一）队长 (55)
（二）司钻 (55)
（三）其他 (56)
第七章演习规定 (57)
一、队长 (57)
二、司钻 (57)
三、副司钻和架工 (57)
四、其他 (57)
第八章复杂情况 (59)
一、基本要求 (59)
（一）平台经理 (59)
（二）队长 (59)
（三）司钻 (59)
（四）副司钻 (59)
（五）其他 (59)
二、井漏 (60)
（一）若发现井口无返出情况 (60)
（二）井口有返出的情况 (60)
三、井涌 (60)
（一）可能发生井涌的预兆 (60)
（二）应记录的数据 (61)
（三）应采取的措施 (61)
1、钻进时关井 (61)
2、起下钻时 (61)
3、空井时 (62)
4、电测时 (62)
四、钻具的刺漏 (62)
五、挤水泥 (62)
六、断钻具 (63)
七、打捞作业 (63)
（一）常用打捞工具的种类和用途 (63)
1、打捞筒 (63)
2、反循环打捞篮 (63)
3、公母锥 (63)
4、磁铁打捞器 (63)
5、磨鞋 (64)
（二）现井队所配备打捞工具的名称、规格、配件 (64)
1、井队所配备打捞工具 (64)
2、打捞工具规格与配件 (64)
第九章试油作业 (67)
6
一、刮管作业 (67)
二、射孔作业 (67)
三、组合和起下试油管串 (67)
四、测试作业 (68)
五、其它 (68)
六、××五号试油期间安全操作规定 (68)
（一）油设备的吊装 (68)
（二）试油前的安全检查 (69)
（三）试油期间的安全作业要求 (69)
（四）防污工作及化学消油剂的使用规定 (69)
（五）应急情况 (70)
第十章弃井或保留井口 (71)
一、了解弃井或保留井口的程序 (71)
二、检查弃井或保留井口的工具是否齐全、完好 (71)
三、弃井 (71)
四、保留井口 (71)
五、甩钻具 (71)
六、弃井作业操作与注意事项 (71)
第十一章甲板操作要求 (73)
第十二章交接班要求 (73)
第十三章起重知识 (75)
一、物体体积计算 (75)
二、物体密度（比重） (75)
三、物体重心位置 (75)
四、物体重量计算方法 (75)
五、吊点选择 (75)
（一）长形物体（如管、柱等） (76)
（二）方形物体 (76)
（三）特殊物体 (76)
六、物体的捆扎方法 (76)
（一）柱形物体 (76)
（二）长方形体 (76)
（三）捆扎注意事项 (76)
七、索具 (77)
（一）白棕绳 (77)
1、白棕绳的安全系数 (77)
2、白棕绳的破裂拉力计算 (77)
3、白棕绳的最大工作拉力计算 (77)
（二）尼龙绳、涤纶绳 (77)
（三）钢丝绳 (77)
1、钢丝绳的分类 (77)
2、钢丝绳的标记 (78)
7
3、钢丝绳绳芯标记 (78)
4、钢丝绳表面状态标记 (78)
5、钢丝绳捻向标记 (78)
6、钢丝绳的选择 (78)
7、钢丝绳的直径正确测量方法 (79)
8、钢丝绳的强度 (79)
9、钢丝绳的安全系数 (79)
10、钢丝绳使用中的安全要求 (79)
11、钢丝绳的报废标准 (79)
八、索具 (80)
（一）钢丝绳吊索（绳套） (80)
1、安全使用 (80)
2、绳套报废标准 (80)
（二）吊钩 (80)
（三）卸扣（卡环）分类 (80)
1、按用途分为船用，起重用 (80)
2、按轴销分为W”型 (80)
3、卡环的负荷估算（查不到负荷时） (80)
4、使用注意事项 (80)
九、常用绳索打结方法 (81)
第十四章油漆知识 (82)
一、配色 (82)
二、增色剂 (82)
三、油漆性能 (82)
（一）酚醛类 (82)
（二）醇酸类漆 (82)
（三）环氧漆 (83)
（四）磁漆与调和漆 (83)
（五）稀料（稀释剂） (83)
四、操作 (83)
（一）上漆 (83)
（二）理漆 (83)
（三）晒漆 (83)
（四）直漆 (83)
（五）刷二道漆 (83)
五、油漆使用规范 (84)
（一）刷漆的环境要求 (84)
（二）刷漆时金属物体表层处理要求 (84)
（三）刷漆要求 (84)
8
第一章拖航作业一、钻井平台降船前检查记录
（一）钻井平台降船前检查记录表
第 1 页共 84 页
（二）钻井班及水手班拖航前检查记录表
二、降船拖航作业
（一）降船前应做工作
1、关闭海底阀
（1）关闭所有泥浆池海底阀。
（2）关闭泵舱海底阀。
（3）关闭泥浆散装舱海底阀
注意：1）关闭海底阀时要做渗漏试验。
2）海底阀的压盖要上紧。
3）关闭海底阀的工作有副司钻和水手（泥浆工）负责。
第 2 页共 84 页
2、活动物品固定
（1）大件物品可用角铁，电焊固定。
（2）小件物品用钢丝绳，铁丝固定
注意： 1）甲板风筒周围不能有任何活动物品。
2）不能在风筒、管线上固定任何物品。
3）甲板固定水手长负责，泵舱固定付钻负责。
3、井架固定
（1）井架回推到位后，将底座与滑道的止动销插上。井架底座与甲板的绷绳绷紧。
（2）防喷器与其底座的所有固定螺栓要上紧，防喷器上部要用钢丝绳和手动倒链固定好。
（3）游车大钩放到转盘面，用钢丝绳与转盘底座下的工字钢相连，上提游车5吨，将刹把刹死。用钢丝绳和手动倒链将大钩与井架底座的四个角加以固定。
注意：1）游车，防喷器，井架底座固定必须确保固定质量。
2）钻台所有工具，设备都要仔细加以固定。
3）井架固定有司钻负责。
4、关闭风筒
（1）关闭甲板上泵舱，灰罐舱风筒。
（2）检查，关闭甲板所有舱室测量孔。
（3）封闭甲板上舱室呼吸孔，舱盖。
注意： 1）舱室呼吸孔用塑料布或帆布封闭，舱盖用帆布封闭。
2）以上工作由水手长负责。
5、检查冲桩管线
（1）由付钻关闭通向钻台的泥浆泵高压管线阀门，打开通向冲桩管线的阀门。
（2）桩腿值班人员检查关闭桩箱上的冲桩管线阀门，检查保养冲桩管线软管接头。准备好卸桩腿冲桩管线丝堵的工具。
（3）桩腿值班人员打开桩室内冲桩边管线阀门。
6、检查桩腿环形活动平台
（1）检查活动平台电机是否有电。
（2）检查平台控制系统是否正常。
7、上提潜水泵
（1）水手长协助轮机长上提潜水泵，水手长负责指挥吊车。
（2）保留1台潜水泵工作，将其它潜水泵提到固定位置加以固定。
8、带龙须链
配合船舶拖轮带好龙须链。注意吊龙须链的两台气动绞车钢丝绳松紧适度。
第 3 页共 84 页
（二）开始降船
1、拿桩腿固桩块
桩腿固桩块分上中下三层，三层都拿完后，最后对三层再进行一次检查确认。
注意：拿固桩块时人不要正对着固桩块，防止固桩块弹出伤人。
2、拿卸荷块
中控室通知拿卸荷块后，卸去卸荷块，将卸荷螺母旋回初始位置。
注意：当卸荷块无法取出时，由设备操作人员活动副环粱后取出。
3、降船时桩腿值班
A、桩箱内有专人值班，观察压力变化，并查看桩腿升降室内升降系统工作状况，如有问题，立即向中央控制室汇报。
B、桩箱上有专人值班，查看桩腿绷绳情况，将绷绳在桩箱上盘好，并对环形平台位置进行调整。
4、提泵
随着平台下降，桩腿上升，同步上提工作着的最后一台潜水泵
（三）平台降至水面
A、由专人检查所有舱室海底阀，如有问题，立即向中控室汇报。一般由检修A岗负责。
B、当桩腿上升到一定高度，用吊车将桩腿绷绳吊到对面绷紧，花杆螺栓两端要固定死，防止螺杆倒扣。
C、升桩结束后，按要求放入固桩块，并将每层固桩块用结实的绳索串连到一起，防止因受力不均固桩块弹飞。
（四）绷桩腿大绳的操作规程及注意事项
1、操作规程
（1）提前做好绷桩腿大绳的准备工作，相关人员应及时在所在岗位就位。指挥人员最好准备好对讲机。
（2）吊车司机应对吊车进行时运转，在吊车上待命。
（3）在桩腿大绳剩余12－13米时，中控室停止工作，下达绷大绳作业指令。
（4）首先，绷左右舷的桩腿大绳，既1＃4＃桩互绷，2＃3＃桩互绷。其次，绷1＃（4＃）桩大绳，在绷1＃（4＃）桩大绳时，应先由1＃（4＃）工作人员指挥吊车，把桩腿大绳吊起，再由甲板人员指挥吊车旋转至2＃（3＃）桩，这时再由2＃（3＃）桩的工作人员指挥吊车把1＃（4＃）桩大绳绷好。
（5）绷好1＃（4＃）桩大绳后，由2＃（3＃）桩人员把本桩的向后绷的大绳指挥吊车吊好，然后在大绳4－5米处绑一条比较长的牵引绳，绑完后，指挥吊车把大绳往甲板上吊，在往下吊的过程中，甲板人员应及时抓住引绳，防止大绳碰到吊车。甲板上应有专人指挥和
第 4 页共 84 页
观察大绳的动向，当把大绳吊到甲板时，2＃（3＃）桩相关人员应配合好甲板人员把大绳往1＃（4＃）桩方向拉，这时吊车应由舷外旋转经1＃（4＃）桩到甲板等待，甲板人员把大绳拉到吊车能吊起位置时，指挥吊车把大绳吊起，由专人指挥和观察，其他人员拉好引绳，由吊车慢慢旋转到1＃（4＃）桩顶，这时1＃（4＃）桩相关人员指挥吊车把大绳绷好。
（6）经过4和5的步骤，绷大绳作业结束，应及时通知中控室继续升桩作业。
2、注意事项
（1）应派专人指挥吊车，检察好吊车及照明。吊车司机必须听从指挥人员的指挥。
（2）在绷大绳作业中，应由专人指挥，专人观察大绳动向，防止吊车旋转过程中大绳碰撞，挂住吊车的情况发生。吊车司机应特别注意潜水泵，配合好甲板指挥，防止碰，挂潜水泵。
（3）在大绳送到桩顶时，桩腿人员及吊车司机应注意吊车扒杆与桩腿之间的距离，防止碰撞。
（4）在夜间绷大绳作业中，吊车对面桩的照明有防碍吊车司机视线时，应予桩腿指挥人员讲清，排除照明障碍后（关灯），方可操作，在视线不清时，严禁操作吊车。
（5）绷好大绳后，应有专人观察大绳，防止升桩作业中，大绳挂吊车的事件发生。
三、拖航状态
1、关闭甲板上所有舱门、舱盖。
2、安排人员24小时安全值班。
3、安全值班要求：
（1）检查各泥浆池、泵房、散装仓各海底阀是否密封完好；
（2）仔细检查拖缆及其拖点有无磨损或裂纹、档销固定是否完好；
（3）检查船体各部位吃水情况；
（4）检查甲板各风筒、呼吸孔、注气孔、水密舱盖的密封情况、各桩腿箱及仓内各水密门的密封情况；
（5）检查平台各活动物品的固定情况、桩腿楔块及绷绳紧固状况；
（6）检查平台的纵倾及横倾、井架上下底座的固定情况；
注意：以上各项每小时巡回检查一次，巡查时必须二人一起，并按要求详细记录，发现异常立即报告安全值班负责人。
四、平台就位、升船
（一）平台就位
1、平台到达井位前，准备好左右舷船头、船艉就位缆绳并在缆绳桩上盘好，留给拖轮长度大约20米，每根缆绳系10米长引绳。
第 5 页共 84 页
2、需要抛锚就位时，准备好锚漂，锚漂绳，检查好锚头缆。将锚机电源送上。
3、将带缆人员安排好。
4、在就位的同时，将提前放桩，各桩腿安排好值班人员。
5、桩腿下放到一定高度，桩腿绷绳放松后，卸开绷绳，用吊车将绷绳吊回各桩腿。
（二）升船
1、平台就位、压载结束后，开始升船，在达到预定高度后，要对平台进行调平，使钻台游车与转盘中心偏差小于 10 MM。
2、调平结束后，平台开始卸荷作业，将卸荷块放到卸荷螺母上面并向上旋紧卸荷螺母。
3、卸荷作业结束后，按要求放入固桩块。升船作业结束。
五、升降船人员分工
六、升降船时各桩人员注意事项
（一）拿固桩块时身体要避开，防止固桩块蹦起伤人，同时注意将上、中、下三层所有的固桩块拿出，并放于合适位置。特别是最下层，一定要放平稳，防止平台晃动掉固入固桩槽内，均要仔细检查，确保全部拿出，勿遗漏。
（二）卸荷时注意站立位置，以防摔伤或由于推拉空而伤害自己或别人。卸荷螺母露出螺纹最多不超过10CM。
（三）各桩由专人负责记录主、付缸压力等数据、起放桩腿吊兰、看管绷绳。
（四）解带龙须缆时，两台气绞车要同时上提下放，防止只有一台气绞车绳子吃劲。在龙须缆未完全带好前，操作气绞车人员不能离开气绞车，服从拖航人员指挥。当其连接好后，要将气绞车绳子放松，并考虑当拖轮朝左舷或右舷拖拉时气绞车绳子不至于绷断。
（五）升降船过程中发现异常立即通知中控，先停下来再观察、处理。
（六）当卸荷完放固桩块时，要将每桩各层的固桩块均匀放完，并注意固桩块方向。
（七）提放潜水泵时要防止卡、挂，脱钩或拉断钢丝绳。
（八）若要抛锚，先将锚头绳理顺，然后将拖轮递上的棕绳和锚头绳连接结实，慢慢将锚头绳从头顺下，注意人不能站在锚头绳内，以防当手拉不住将人碰伤或带下。接着拔出安全挡销，确认离合器挂上，松开刹车，用操作手柄控制将锚下放。当锚到达海面后，摘开离
第 6 页共 84 页
