北京交通大学信号与系统时域分析
【研讨题目2】 信号与系统时域分析专题研讨
【目的】
1.研究用离散方法近似计算连续信号的卷积积分；
2.通过分析近似计算卷积积分过程中出现的问题，锻炼学生分析问题和解决问题的能力； 【知识点】
信号时域分析，卷积积分，卷积和 【研讨题目】连续信号卷积积分的数值近似计算 两个连续信号的卷积积分定义为
τττd )()()(-=
?∞
∞
-t h x t y
为了能用数值方法进行计算，需对连续信号进行抽样。记x [k ]=x (k
), h [k ]=h (k ),为
进行数值计算所选定的抽样间隔，可以证明连续信号卷积积分可近似的表示为
(Δ)Δ([][])y k x k h k ≈?*
(1)
由式(1)可知，可以利用Matlab 提供的conv 函数近似计算连续信号的卷积积分。 一、(*)理论分析
为了对近似计算的结果进行分析，用解析的方法计算下列卷积积分，推出卷积积分的解析表达式； (1) 时限信号卷积积分
x 1(t )=u (t )-u (t -1)，y 1(t )=x 1(t )*x 1(t );
卷积结果为：y1(t)= x 1(t )*x 1(t )=r(t)-2*r(t-1)+r(t-2) (2) 分段常数信号卷积积分
x 2(t )= x 1(t )+2 x 1(t -1)+ x 1(t -2)，h 2(t )= x 1(t )- x 1(t -1)， y 2(t )=x 2(t )*h 2(t );
卷积结果为：y2(t)= x 2(t )*h 2(t )
=y1(t)+y1(t-1)-y1(t-2)-y1(t-3)
=r(t)-r(t-1)-2*r(t-2)+2*r(t-3)+r(t-4)-r(t-5) (3) 非时限信号卷积积分
x 3(t )=u (t )，h 3(t )=e -t u (t ), y 3(t )=x 3(t )*h 3(t )
卷积结果为：y3= x 3(t )*h 3(t ) =[1-exp(-t)]*u(t) 二、(*)时限信号卷积积分的近似计算
取不同的△值，用Matlab 函数conv 近似计算卷积积分y 1(t )并画出其波形，讨论的取值对计算结果的影响。
上图中，绿线为间隔0.01的结果，蓝线是间隔0.1结果，红线为实际结果，由此可见：时间间隔越小，与实际结果越接近。
附程序代码：
t1=[0:0.01:5];
t2=[0:0.1:5];
t=[0:0.1:5];
x1=1.*(t1>=0)-1.*(t1>=1);
x2=1.*(t2>=0)-1.*(t2>=1);
y1=convn(x1,x1);
y2=convn(x2,x2);
y=t.*[t>=0]-2*(t-1).*[t>=1]+(t-2).*[t>=2]
N1=length(y1); %length函数取y1的长度%
N2=length(y2);
plot(t,y,'r');
hold on;
plot(0:0.01:(N1-1).*0.01,y1*0.01,'g');
plot(0:0.1:(N2-1).*0.1,y2*0.1,'b');
axis([0 5 0 1])
三、(**)分段常数信号卷积积分的Matlab计算
(1)若x2[k]={1，2 ，1，0; k=0,1,2}, h2[k]= {1，1 ; k=0,1}，计算离散卷积y2[k]=x2[k]*h2[k]；
y2[k]=x2[k]*h2[k]结果如下：
附程序代码：x2=[1,2,1,0];h2=[1,-1];
y2=conv(x2,h2);
N=length(y2);
stem(0:N-1,y2);
axis([0 8 -1 1])
(2)比较y2(t)和y2[k]，你发现了什么？
y
(t)的图像如下：
2
附程序代码：t=[0:0.1:5];
y=t.*[t>=0]-(t-1).*[t>=1]-2*(t-2).*[t>=2]+2*(t-3).*[t>=3]+(t-4).*[t>=4]-(t -5).*[t>=5]
plot(t,y);
hold on;
axis([0 8 -1 1])
y
2
(t)和y2[k]图像比较：
附程序代码：x2=[1,2,1,0];h2=[1,-1];
y2=conv(x2,h2);
t=[0:0.1:5];
y=t.*[t>=0]-(t-1).*[t>=1]-2*(t-2).*[t>=2]+2*(t-3).*[t>=3]+(t-4).*[t>=4]-(t -5).*[t>=5]
N=length(y2);
stem(0:N-1,y2);
hold on;
axis([0 8 -1 1])
plot(t,y);
hold on;
axis([0 8 -1 1])
比较两图可知，y
2(t)与y
2
[t]的卷积积分相似，将y
2
[t]向右平移一个单位后，两
图像波形重合，若在y
2[t]最前面补零，或缩小抽样间隔，即可由y
2
[t]的卷积积分近似
地求解y
2
（t）地卷积积分。
(3)对(2)中发现象进行理论分析，根据理论分析的结果，给出用Matlab函数conv计算卷积积分y2(t) 的方法并画出卷积积分y2(t)的波形；
x
2(t)=u(t)+u(t-1)-u(t-2)-u(t-3),h
2
(t)=u(t)-2u(t-1)+u(t-2)
x
2
[k]={1， 2 ，1， 0; k=0,1,2}, h2[k]= {1，1;k=0,1}
当抽样间隔为0.1时，y
2[t]比y
2
(t)超前一个单位，故在y
2
[t]最前面补零，采用
plot即可画出y
2
(t)的正确波形。另外，由二题研讨可知，将抽样间隔缩小（例如抽样
间隔取0.01），采用plot画图也可以得到y
2
(t)的正确波形。
采用补零的方法画出y2(t)的波形为：
附程序代码：x2=[0,1,2,1,0];h2=[1,-1]; %在x2最前面补零
y2=conv(x2,h2);
N=length(y2);
plot(0:N-1,y2);
axis([0 8 -1 1]
(4)若分段常数的区间宽度不是1，应如何修改算法？
如图，若间隔为0.5时，图像及代码如下：
附程序代码：x2=[1,2,1,0];h2=[1,-1];
y2=conv(x2,h2);
N=length(y2);
stem(0:0.5:(N-1).*0.5,y2); %红体为相比间隔为1的函数修改的部分axis([0 8 -1 1])
(5)完成了分段常数信号卷积积分的分析和计算后，你对y1(t)的近似计算方法有无新的认识？
可以由离散的卷积来近似的计算连续函数的卷积，但是要根据实际函数在0右边的积分的值，来确定离散函数向右偏移的格数，如可以取y1（t）的边界值先进行离散序列的卷积，如在用y2[t]来近似计算y2（t）时，由于y2（t）在0~1时，存在卷积积分的由0逐渐增长，到1时，存在着积分的变化，所以应将离散的图形向右平移一个单位。同时由于连续序列卷积后也是连续的可以将相邻的离散点相连。这样可以较快的计算出y1（t）的近似。
四、(**)非时限信号卷积积分的近似计算
近似计算若卷积积分y3(t)。若出现问题请分析出现问题的原因，并给出一种解决问题的方案；根据提出的方案完成近似计算卷积分的程序；
用近似方法计算y3（t）的代码及结果如下。
当区间长度为20时：
附程序代码：N=0.01;
t=0:0.01:20;
x=1*(t>=0);
y=exp(-t).*(t>=0);
yt=conv(x,y);
subplot(211);
n=0:0.01:40;
plot(n,N*yt);
axis([0 20 0 2]);
xlabel('时间（s）'); ylabel('近似值yt(t)'); subplot(212);
yt1=(1-exp(-t)).*(t>=0); plot(t,yt1);
axis([0 inf 0 2]);
xlabel('时间（s）'); ylabel('真实值yt(t)');
当区间长度为40时：
附程序代码：N=0.01;
t=0:0.01:20;
x=1*(t>=0);
y=exp(-t).*(t>=0);
yt=conv(x,y);
subplot(211);
n=0:0.01:40;
plot(n,N*yt);
axis([0 40 0 2]);
xlabel('时间（s）');
ylabel('近似值yt(t)');
subplot(212);
yt1=(1-exp(-t)).*(t>=0);
plot(t,yt1);
axis([0 inf 0 2]);
xlabel('时间（s）');
ylabel('真实值yt(t)');
出现这种情况的原因：因为conv函数无法计算一个无穷的卷积，题目中虽然是算了exp（-t）的卷积，但是实际取的是（0，20）这个区间内的值，在做卷积的计算过程中，使用matlab对t进行了赋值，在赋值以外的点，被认为时0，所以在t>=0&t<=20这个区间内是没有问题的，但是t一但大于20两者的卷积就会有缺失，计算值就不在准确，t>20的部分就相当于是错误的，没有任何意义。
解决方法：在绘制图形时，将绘制图形的坐标范围限定在t的取值范围之内，或绘制图形后去掉无效值。
五、(***)卷积函数conv函数选项的定义与应用研究
在新版MATLAB中，卷积函数conv提供了选项conv(A, B,’valid’ )，下面将研究conv(A, B,’valid’ )的定义及应用。
（1）读MATLAB提供的关于conv的Help，给出卷积函数conv(A, B,’valid’ )的定义。设计一些简单的实验，验证你给出的定义。你认为这样定义的卷积有何优缺点？
键入“help conv”可知matlab对于valid的定义：
C = CONV(A, B, SHAPE) returns a subsection of the convolution with size
specified by SHAPE:
'valid' - returns only those parts of the convolution
that are computed without the zero-padded edges.
LENGTH(C)is MAX(LENGTH(A)-MAX(0,LENGTH(B)-1),0).
【只返回那些卷积计算无零填充的边缘部分】
接下来利用A=[1 2 3 4 5]和B=[1 2 3]对valid进行研究。
根据计算，A与B的卷积为[1,4,10,16,22,22,15]。用conv和conv-vaild分别计算的结果如下：
结论：由图像可得，在valid模式下，计算卷积只会计算A,B序列完全重合的部分，略去未完全重合的部分。
思考：与conv不同，valid 返回在卷积过程中，未使用边缘补 0 部分进行卷积计算，使得卷积出来的结果具有实际意义。但同时valid有一个显著缺点，即卷积运算时，只会将B翻转与A比较，而不会自动选择短的序列进行翻转，当B的长度大于A时，无法得出卷积结果。
附代码：A=[1 2 3 4 5];
B=[1 2 3 ];
C=conv(A,B);
C1=conv(A,B,'valid');
subplot(211)
stem((1:length(C))-1,C);
axis([-1,10,0,30]);
xlabel('conv(A,B))')
c=length(C)
subplot(212)
stem((1:length(C1))-1,C1);
axis([-1,10,0,30]);
xlabel('conv(A,B,‘valid’)')
c1=length(C1)
附：valid的原理图解：
图（1）图（2）
图（3）图（4）
图（5）图（6）
图（7）图（8）
图（1）~（8）依次为b’序列（b序列翻转后）向右平移0~7个单位长度。观察图像有：图（3）时序列b’开始与序列a有重叠，但是图（3）图（4）两序列尚未完全重合，b’序列均存在未重合部分。在valid模式下，它们因为缺少与之相乘的数，故b’序列未完全重合前不管重合部分，系统全部默认置零。图（5），（6），（7）b’序列与序列a完全重合，这些部分可以计算卷积的值，分别为10，16，22，符合valid图像。而从图（8）开始序列b’最右点移出序列a，两序列不再完全重合，系统再次完全置零。
(2)能否用conv(A, B,’valid’ )完成conv(A, B )？请给出解释，编程验证你的观点。
观察(1)中结果,可以得到conv(A,B,'valid')的返回值长度比conv(A,B)少两倍的length(B)-1,所以其结果是conv(A,B)两端各除去length(B)-1个值所得的结果；
考虑卷积性质,B的’valid’卷积返回值长度应与conv(A,B)相等，数值也应相同，将A两端各补充length(B)-1个0得到A1,得到与conv(A,B)相同的值。
附代码：A=[1 2 3 4 5];
B=[1 2 3];
A1=[zeros(1,length(B)-1),A,zeros(1,length(B)-1)];
C=conv(A,B);
C1=conv(A1,B,'valid');
subplot(211)
stem((1:length(C))-1,C);
axis([-1,10,0,30]);
xlabel('conv(A,B))')
c=length(C)
subplot(212)
stem((1:length(C1))-1,C1);
axis([-1,10,0,30]);
xlabel('conv(A1,B,‘valid’)')
c1=length(C1)
(3) 探索能否用conv(A, B,’valid’ )解决非时限信号卷积积分的近似计算出现的问题？若行，请给出解决问题的方案及实验结果。若不行，请给出理由。
因函数conv(A1,B,'valid')可削除结果中两端length(y)-1个值,故可以将非时限卷积积分结果的无效值削除；根据卷积性质,只需在x左端插入length(y)-1个0 ,即可削除因t取值有限而造成的无效值而保留有效值。
例如重新计算y3(t)如下：
附代码：t=0:0.01:20;
x=1*(t>=0);
y=exp(-t).*(t>=0);
x1=[zeros(1,length(y)-1),x];
yt=conv(x1,y,'valid');
subplot(211);
plot(N*([1:length(yt)]),N*yt);
axis([0 30 0 2]);
xlabel('Time');
ylabel('近似值yt(t)');
subplot(212);
yr=(1-exp(-t)).*(t>=0);
plot(t,yr);
axis([0 30 0 2]);
xlabel('Time');
ylabel('真实值yr(t)');
(4)关于卷积conv(A, B,’valid’ )的应用，你还有什么见解？欢迎发表新想法，胆要大，不要怕犯错。
建议：因为valid的缺点是必须是前一个序列长于后一个序列所以希望，增加一个判断，比较 A，B长度，若B序列比A长交换A,B序列，其他算法不变，即可得到卷积结果
【温馨提示】
(1) 研讨内容中标注的星号表示难度系数，(*)表示难度系数低，(**)表示难度系数中， (***)表示难度系数高。
【研讨要求】
(1)编写实现上述研讨内容的MATLAB仿真程序，画出程序运行结果图。
(2)结合信号与系统基本原理，对程序运行结果进行分析和讨论。
(3)在研讨过程中，若发现问题，要进行探究，并给出解决问题的方案。
(4)写出在本次研讨中自主学习内容，列出参考文献目录。
利用labview进行信号的时域分析 信号的时域分析主要是测量测试信号经滤波处理后的特征值，这些特征值以一个数值表示信号的某些时域特征，是对测试信号最简单直观的时域描述。将测试信号采集到计算机后，在测试VI 中进行信号特征值处理，并在测试VI 前面板上直观地表示出信号的特征值，可以给测试VI 的使用者提供一个了解测试信号变化的快速途径。信号的特征值分为幅值特征值、时间特征值和相位特征值。 用于信号时域分析的函数，VIs,Express VIs主要位于函数模板中的Signal Processing子模板中，其中多数对象位于Waveform Measurements子模板，如图所示 LabVIEW8.0中用于信号分析的Waveform Measurements子模板 基本平均值与均方差VI 基本平均值与均方差VI-------Basic Averaged DC—RMS.vi用于测量信号的平均以及均方差。计算方法是在信号上加窗，即将原有信号乘以一个窗函数，窗函数的类型可以选择矩形窗、Haning窗、以及Low side lob窗，然后计算加窗后信号的均值以及均方差值。 演示程序的前面板和后面板如下图所示 Basic Averaged DC—RMS演示程序的前面板
Basic Averaged DC—RMS演示程序的后面板 平均值与均方差值 平均值与均方差值VI------Averaged DC—RMS.vi同样也是用于计算信号的平均值与均方差值，只是Averaged DC—RMS.vi的输出是一个波形函数，这里我们可以看到加窗截断后，正弦信号的平均值和均方差随时间变化的波形。 编写程序演示Average DC----Averaged—RMS.vi的使用方法，程序的后面板和前面板如下图所示 Averaged DC—RMS演示程序的后面板
北京交通大学信号与系统时域分析
【研讨题目2】 信号与系统时域分析专题研讨 【目的】 1.研究用离散方法近似计算连续信号的卷积积分； 2.通过分析近似计算卷积积分过程中出现的问题，锻炼学生分析问题和解决问题的能力； 【知识点】 信号时域分析，卷积积分，卷积和 【研讨题目】连续信号卷积积分的数值近似计算 两个连续信号的卷积积分定义为 τττd )()()(-= ?∞ ∞ -t h x t y 为了能用数值方法进行计算，需对连续信号进行抽样。记x [k ]=x (k ), h [k ]=h (k ),为 进行数值计算所选定的抽样间隔，可以证明连续信号卷积积分可近似的表示为 (Δ)Δ([][])y k x k h k ≈?* (1) 由式(1)可知，可以利用Matlab 提供的conv 函数近似计算连续信号的卷积积分。 一、(*)理论分析 为了对近似计算的结果进行分析，用解析的方法计算下列卷积积分，推出卷积积分的解析表达式； (1) 时限信号卷积积分 x 1(t )=u (t )-u (t -1)，y 1(t )=x 1(t )*x 1(t ); 卷积结果为：y1(t)= x 1(t )*x 1(t )=r(t)-2*r(t-1)+r(t-2) (2) 分段常数信号卷积积分 x 2(t )= x 1(t )+2 x 1(t -1)+ x 1(t -2)，h 2(t )= x 1(t )- x 1(t -1)， y 2(t )=x 2(t )*h 2(t ); 卷积结果为：y2(t)= x 2(t )*h 2(t ) =y1(t)+y1(t-1)-y1(t-2)-y1(t-3) =r(t)-r(t-1)-2*r(t-2)+2*r(t-3)+r(t-4)-r(t-5) (3) 非时限信号卷积积分 x 3(t )=u (t )，h 3(t )=e -t u (t ), y 3(t )=x 3(t )*h 3(t ) 卷积结果为：y3= x 3(t )*h 3(t ) =[1-exp(-t)]*u(t) 二、(*)时限信号卷积积分的近似计算 取不同的△值，用Matlab 函数conv 近似计算卷积积分y 1(t )并画出其波形，讨论的取值对计算结果的影响。
技术支持 干扰的来源及影响方式 闭路电视监控系统中传输信号的类型主要有两类：一类是模拟视频信号，传输路径由摄象机到矩阵，从矩阵再到显示器或录象机；一类是数字信号包括矩阵与摄象机之间的控制信息传输，矩阵中计算机部分的数字信号。一般设备成为干扰源的可能性很小，因此干扰主要通过信号传输路径进入系统。闭路电视监控系统的信号传输路径是能通过视频电缆和传输控制信号的双绞线耦合进系统的干扰有：各种高频噪声比如大电感负载启停，地电位不等引入的工频干扰，平衡传输线路失衡使抑噪能力下降将共频干扰转成了差模干扰，传输线上阻抗不匹配造成信号的反射使信号传输质量下降，静电放电沿传输线进入设备造成接口芯片损伤或损坏。具体表现如下：由于阻抗不匹配造成的影响在视频图象上表现为重影。在信号传输线上会将在脉冲序列的前后沿形成震荡。震荡的存在使高低电平间的阈值差变小，当震荡的幅值再大或有其他干扰引入时就无法正确分辨出脉冲电平值，导致通信时间变长或通信中断。接地和屏蔽不好会导致传输线抑制外部电磁干扰能力的下降，体现在视频图象就是雪花噪点、网纹干扰以及横纹滚动等；在信号传输线上形成尖峰干扰，造成通信错误。平衡传输线路失衡也会在信号传输线上形成尖峰干扰。静电放电除了会造成设备损坏外，还会影响存储器内的数据，使设备出现些莫名其妙的错误。 抗干扰的方法 从干扰源的分析了解到并没有特别的干扰源，消除或者减少上述干扰的理论探讨也有许多，如何针对闭路电视监控工程解决干扰问题，很少有文献涉及，下面就闭路电视监控工种中常见的干扰及解决方法进行些探讨。 视频信号的干扰 视频信号的干扰在图象上表现为地花点和５０ＨＺ横纹滚动，对于雪花点干扰是由于传输线上信号衰减以及耦合了高频干扰所致，这种干扰比较容易消除，在摄象机与控制矩阵之间合理位置增加一个视频放大器，将信号的受噪比提高，或者改变视频电缆的路径避开高频干扰源，高频干扰的问题可基本上得到解决。较难解决的是５０ＨＺ横纹滚动及进一步加高频干扰的情况，比如电梯轿厢内摄象机的输出图象。为了抑制上述干扰，首先分析一 下造成上述问题的原因。 摄象机要求的供电电源一般有三种：直流１２Ｖ、交流２４Ｖ或２２０Ｖ，大多数工程应用中不从电梯轿厢的供电电源上取，而是另外布设供电电源给摄象机供电，摄象机输出图象经过一条软性的视频电缆从井道的上方
目录 第1章设计任务及要求 (1) 1.1课程设计内容 (1) 1.2课程设计要求 (1) 第2章设计原理 (2) 2.1离散信号与系统的时域分析设计 (2) 2.1.1描写系统特性的方法介绍 (2) 2.1.2系统的时域特性 (2) 第3章设计实现 (3) 3.1实验内容与方法 (3) 3.1.1实验内容 (3) 第4章设计结果及分析 (3) 4.1程序设计结果及分析 (4) 总结 (7) 参考文献： (7) 附录： (8)
第1章 设计任务及要求 1.1课程设计内容 编制Matlab 程序，完成以下功能，产生系统输入信号；根据系统差分方程求解单位脉冲响应序列；根据输入信号求解输出响应；用实验方法检查系统是否稳定；绘制相关信号的波形。具体要求如下： (1) 给定一个低通滤波器的差分方程为 ()0.05()0.05(1)0.9(1)y n x n x n y n =+-+- 输入信号分别为182()=()()()x n R n x n u n =， ① 分别求出系统响应，并画出其波形。 ② 求出系统的单位脉冲响应，画出其波形。 (2) 给定系统的单位脉冲响应为1102()=()()() 2.5(1) 2.5(2)(3)h n R n h n n n n n δδδδ=+-+-+-，用线性卷积法求18()=()x n R n 分别对系统h1(n)和h2(n)的输出响应，并画出波形。 (3) 给定一谐振器的差分方程为() 1.8237(1)-0.9801(2)()(2)o o y n y n y n b x n b x n =--++-令b0=1/100.49,谐振器的谐振频率为0.4rad 。 1) 用实验方法检查系统是否稳定。输入信号为u(n)时,画出系统输出波形。 2) 给定输入信号为()=sin(0.014)sin(0.4)x n n n +求出系统的输出响应，并画出其波形。 1.2课程设计要求 1. 要求独立完成设计任务。 2. 课程设计说明书封面格式要求见《天津城市建设学院课程设计教学工作规范》附表1 3. 课程设计的说明书要求简洁、通顺，计算正确，图纸表达内容完整、清楚、规范。 4. 简述离散系统时域分析方法和通过实验判断系统稳定性的方法；完成以上设计实验并对结果进行分析和解释；打印程序清单和要求画出的信号波形；写出本次课程设计的收获和体会。 5. 课设说明书要求： 1) 说明题目的设计原理和思路、采用方法及设计流程。 2) 详细介绍运用的理论知识和主要的Matlab 程序。 3) 绘制结果图形并对仿真结果进行详细的分析。
《模拟电子技术》课程实验报告 集成直流稳压电源的设计 语音放大器的设计
集成直流稳压电源的设计 一、实验目的 1、 掌握集成直流稳压电源的设计方法。 2、 焊接电路板，实现设计目标 3、 掌握直流稳压电源的主要性能指标及参数的测试方法。 4、 为下一个综合实验——语音放大电路提供电源。 二、技术指标 1、 设计一个双路直流稳压电源。 2、 输出电压 Uo = ±12V ， 最大输出电流 Iomax = 1A 。 3、 输出纹波电压 ΔUop-p ≤ 5mV , 稳压系数 S U ≤ 5×10-3 。 4、 选作：加输出限流保护电路。 三、实验原理与分析 直流稳压电源的基本原理 直流稳压电源一般由电源变压器T 、整流滤波电路及稳压电路所组成。 基本框图如下。各部分作用： 1、电源变压器：降低电压，将220V 或380V 的电网电压降低到所需要的幅值。 2、整流电路：利用二极管的单向导电性将电源变压器输出的交流电压变换成脉动的直流电压，经整流电路输出的电压虽然是直流电压，但有很大的交流分量。 直流稳压电源的原理框图和波形变换 整流 电路 U i U o 滤波 电路 稳压 电路 电源 变压器 ～
3、滤波电路：利用储能元件（电感、电容）将整流电路输出的脉动直流电压中 的交流成分滤出，输出比较平滑的直流电压。负载电流较小的多采用电容滤波电路，负载电流较大的多采用电感滤波电路，对滤波效果要求高的多采用电容、电感和电阻组成的复杂滤波电路。 单向桥式整流滤波电路 不同R L C的输出电压波形 4、稳压电路：利用自动调整的原理，使输出电压在电网电压波动和负载电流变化时保持稳定，即输出电流电压几乎不变。 常用的稳压电路有两种形式：一是稳压管稳压电路，二是串联型稳压电路。二者的工作原理有所不同。稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。它一般适用于负载电流变化较小的场合。串联型稳压电路是利用电压串联负反馈的原理来调节输出电压的。集成稳压电源事实上是串联稳压电源的集成化。实验中为简化电路，我们选择固定输出三端稳压器作为电路的稳压部分。固定输出三端稳压器是指这类集成稳压器只有三个管脚输出电压固定，这类集成稳压器分成两大类。一类是78××系列，78标识为正 输出电压，××表示电压输出值。另一类是79××系列，79表示为负输出电压，××表示 电压输出值。
视频信号的传输方式 监控系统中，视频信号的传输是整个系统非常重要的一环，也是广大工程商挺挠头的一件事，随着工程中监控设备价格的透明性和工程商竞争的加剧，信号传输部分的费用越来越受到大家的重视；目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，怎样能保证传输质量、降低费用，根据多年的工程经验，在这里我们作一些介绍供参考。 一、同轴电缆传输 （一）通过同轴电缆传输视频基带信号视频基带信号也就是通常讲的视频信号，它的带宽是0-6MHZ，一般来讲，信号频率越高，衰减越大，一般设计时只需考虑保证高频信号的幅度就能满足系统的要求，视频信号在5.8MHZ的衰减如下：SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,，SYV75-7 96编国标视频电缆衰减13dB/1000米；如对图象质量要求很高，周围无干扰的情况下，75-3电缆只能传输100米，75-5传输160米，75-7传输230米；实际应用中，存在一些不确定的因素，如选择的摄像机不同、周围环境的干扰等，一般来讲，75-3电缆可以传输150米、75-5可以传输
300米、75-7可以传输500米；对于传输更远距离，可以采用视频放大器（视频恢复器）等设备，对信号进行放大和补偿，可以传输2-3公里；另外，通过一根同轴电缆还可以实现视频信号和控制信号的共同传输，即同轴视控传输技术，下面简单介绍一下该技术：在监控系统中，需要传输的信号主要有两种，一个是图像信号，另一个是控制信号。其中视频信号的流向是从前端的摄像机流向控制中心；而控制信号则是从控制中心流向前端的摄像机（包括镜头）、云台等受控对像；并且，流向前端的控制信号，一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能，这种传输方式节省材料和成本、施工方便、维修简单化，在系统扩展和改造时更具灵活性；同轴视控实现方法有两类：一是采用频率分割，即把控制信号调制在与视频信号不同的频率范围内，然后同视频信号复合在一起传送，再在现场做解调将两者区分开；由于采用频率分割技术，为了完全分割两个不同的频率，需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器，这样就影响了视频信号的传输效果；由于需将控制信号调制在视频信号频率的上方，频率越高，衰减越大，这样传输距离受到限制；另外方法是采用双调制的方

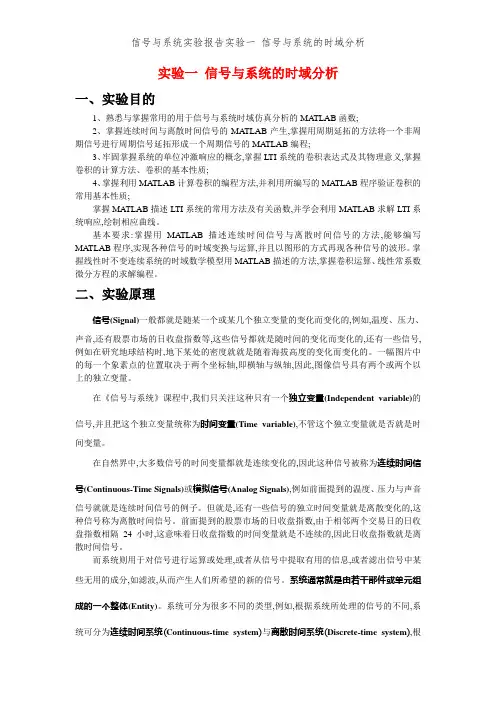

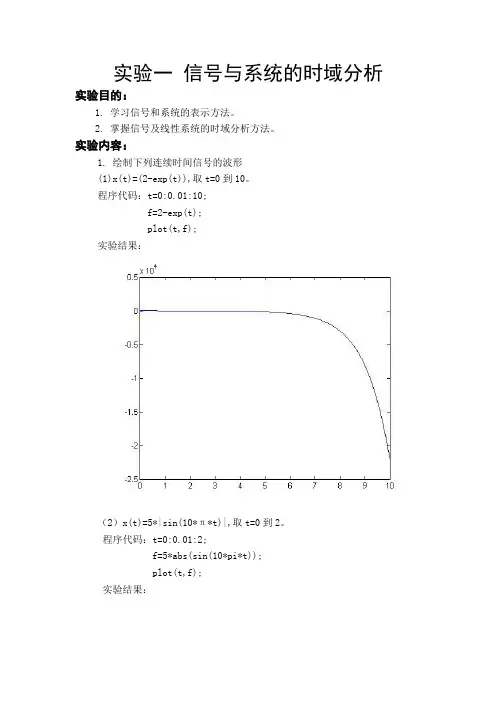

实验一信号与系统的时域分析 一、实验目的 1、熟悉与掌握常用的用于信号与系统时域仿真分析的MA TLAB函数; 2、掌握连续时间与离散时间信号的MA TLAB产生,掌握用周期延拓的方法将一个非周期信号进行周期信号延拓形成一个周期信号的MA TLAB编程; 3、牢固掌握系统的单位冲激响应的概念,掌握LTI系统的卷积表达式及其物理意义,掌握卷积的计算方法、卷积的基本性质; 4、掌握利用MA TLAB计算卷积的编程方法,并利用所编写的MA TLAB程序验证卷积的常用基本性质; 掌握MA TLAB描述LTI系统的常用方法及有关函数,并学会利用MATLAB求解LTI系统响应,绘制相应曲线。 基本要求:掌握用MA TLAB描述连续时间信号与离散时间信号的方法,能够编写MATLAB程序,实现各种信号的时域变换与运算,并且以图形的方式再现各种信号的波形。掌握线性时不变连续系统的时域数学模型用MA TLAB描述的方法,掌握卷积运算、线性常系数微分方程的求解编程。 二、实验原理 信号(Signal)一般都就是随某一个或某几个独立变量的变化而变化的,例如,温度、压力、 声音,还有股票市场的日收盘指数等,这些信号都就是随时间的变化而变化的,还有一些信号,例如在研究地球结构时,地下某处的密度就就是随着海拔高度的变化而变化的。一幅图片中的每一个象素点的位置取决于两个坐标轴,即横轴与纵轴,因此,图像信号具有两个或两个以上的独立变量。 在《信号与系统》课程中,我们只关注这种只有一个独立变量(Independent variable)的信号,并且把这个独立变量统称为时间变量(Time variable),不管这个独立变量就是否就是时间变量。 在自然界中,大多数信号的时间变量都就是连续变化的,因此这种信号被称为连续时间信号(Continuous-Time Signals)或模拟信号(Analog Signals),例如前面提到的温度、压力与声音 信号就就是连续时间信号的例子。但就是,还有一些信号的独立时间变量就是离散变化的,这种信号称为离散时间信号。前面提到的股票市场的日收盘指数,由于相邻两个交易日的日收盘指数相隔24小时,这意味着日收盘指数的时间变量就是不连续的,因此日收盘指数就是离散时间信号。 而系统则用于对信号进行运算或处理,或者从信号中提取有用的信息,或者滤出信号中某些无用的成分,如滤波,从而产生人们所希望的新的信号。系统通常就是由若干部件或单元组成的一个整体(Entity)。系统可分为很多不同的类型,例如,根据系统所处理的信号的不同,系统可分为连续时间系统(Continuous-time system)与离散时间系统(Discrete-time system),根
