各种干式喷漆室优缺点对比
干式喷漆室是利用干式漆雾捕集技术捕集过喷漆雾的，干式漆雾捕集技术的性能指标直接决定着干式喷漆室性能的好坏。干式漆雾捕集技术的性能指标主要有如下两点：对漆雾的捕集容纳能力和对漆雾的分离效果。
对于干式漆雾分离技术来说，分离效果一直不是什么难题，有很多技术能做到非常好的分离效果，比如：漆雾毡、板框过滤器、袋式过滤器等，但是传统的干式漆雾分离技术往往都是漆雾分离效果越好，其对漆雾的捕集容纳能力越低。
漆雾捕集容纳能力即为对漆雾捕集装载极限，此性能指标是干式漆雾捕集技术的一个核心指标。漆雾捕集容纳能力大小直接影响用户漆雾捕集耗材更换的频率，漆雾的捕集容纳能力越高，漆雾捕集所用的捕集漆雾的耗材更换的频率越低，用户使用成本越低，喷漆系统的运行也会越稳定。传统的干式漆雾分离技术（漆雾毡、风琴纸）之所以没有办法应用到大批量、连续生产的涂装线，就是其捕集容纳能力低，满足不了大批量、连续作业的需要，所以只在一些喷涂量小的场合有应用，大批量连续作业的涂装线线还被迫使用着能耗高、污染大的湿式水洗技术（常见的湿式技术有文丘里、水旋、水帘柜）。因此如何在保证分离效果的同时，极大地提高干式漆雾捕集技术对漆雾的容纳能力是干式漆雾捕集技术能否在大批量、连续作业的涂装线上应用的关键因素。
近几年，本领域的技术人员在干式漆雾捕集技术领域取得了比较大的突破，从平面的干式漆雾捕集技术（漆雾毡、风琴纸）发展成立体的干式漆雾捕集技术（漆雾捕集箱），捕集容纳能力取得了质的突破，其捕集容纳能力也能满足大批量连续作业的需要。又由于其投资低、综合运营成本低的优点，得到了迅速的普及应用。
目前，市场上常见的干式漆雾捕集箱有：嘉兴启净涂装科技有限公司的折流式漆雾捕集箱，德国艾森曼公司的E-Cube以及奥地利的迷宫式的纸盒。
嘉兴启净涂装科技有限公司的漆雾捕集箱采用多级旋风的技术以及纤维的结构。优点：对漆雾的捕集容纳能力大，对漆雾的分离效果也好。缺点：捕集箱
结构复杂，漆雾捕集箱本身的成本较高。
德国艾森曼公司的E-Cube采用的是迷宫式的玻璃纤维结构。优点：对漆雾的捕集容纳能力大，对漆雾的分离效果好。缺点：此捕集箱结构复杂，漆雾捕集箱本身的成本较高。

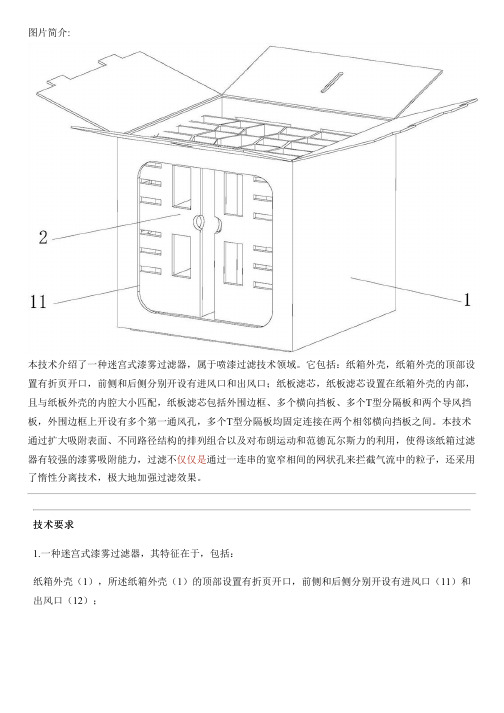

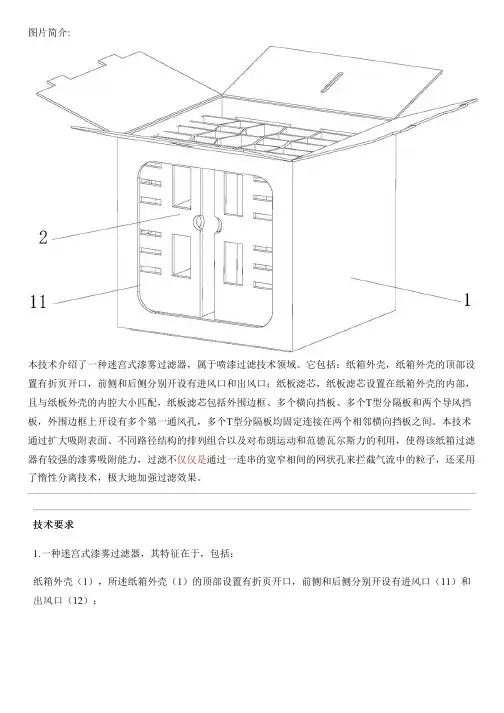

奥地利的迷宫式的纸盒是迷宫式的结构，纯纸的材料。此种纸箱虽然在捕集容纳能力方面相对于风琴纸有了一定的提高，但是由于其是纯纸质的结构，对漆雾的分离效果不是很好，尤其是对小颗粒、没黏性的漆雾，其分离效果急剧下降。大量的漆雾要靠后段的过滤器过滤，过滤器的负荷大，综合使用成本高。优点：纯纸结构，纸箱本身成本低；缺点：后段过滤器消耗大，更换过滤器频率高，综合运营成本高。
市场上常见的干式漆雾分离技术的综合比较表：
漆雾捕集箱E-Cube迷宫式漆雾分离纸箱漆雾毡凤琴纸
材质硬纸板+纤维硬纸板+纤维硬纸板玻璃纤维硬纸板
漆雾捕集容纳能力
漆雾分离效果
规格L1193*H840*D665
L820*H840*D665
L445*840*D665
L850*H2100*D1200
L500*H500*D500
L500*H500*D300
片材，尺寸灵活片材，尺寸灵活
产地中国德国奥地利厂家多，选择多厂家多，选择多
综述捕集容纳能力大，漆
雾分离效果好，规格
尺寸齐全，有大型、
中型及小型喷漆室的
解决方案。
捕集容纳能力大，漆
雾分离效果好，分离
箱很大，只有大型喷
漆室的解决方案
纯硬纸板的材料，对
小颗粒、粘性低的漆
雾的分离效果不好，
漆雾捕集容纳能力也
有限
单层玻璃纤维结构，
对漆雾的捕集能力
弱，更换过滤网频繁
双层纸板结构，对漆
雾的分类效果差，捕
集容纳能力小
漆雾喷漆及废气处理方 案 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
****家私制造有限公司喷漆废气处理工程 方 案 *****环境工程技术有限公司 二O一七年四月
目录
喷漆废气处理工程设计方案 1基本概况 由于废气量的增加（原设计为56000 m3/h，目前实际近80000 m3/h）为满足企业喷漆废气环保达标排放，需要一套喷漆废气处理系统，我公司应业主要求，特编制本补充方案。 2设计依据 《中华人民共和国环境保护法》； 《中华人民共和国大气污染物防治法》； 《大气污染物综合排放标准》（GB16297-1996）（二级标准）； 《关于印发浙江省挥发性有机污染物整治方案》； GB12348-2008《工业企业厂界环境噪声排放标准》； GB50057-2010《建筑物防雷设计规范》； HJ/T2026-2013《吸附法工业有机废气治理工程技术规范》； HJ/T 386-2007《环境保护产品技术要求工业废气吸附净化装置》； HJ/T 386-2007《环境保护产品技术要求工业废气吸收净化装置》。 3 污染源状况 废气源：喷漆废气； 废气风量：设计风量28000 m3/h，一套； 进气温度：喷漆废气常温；
废气浓度：介于100~500 mg/m3（浓度必须小于500 mg/m3，不然活性炭法不太适宜）； 主要污染物成份：乙酸丁酯、二甲苯和非甲烷总烃。 4 设计目标 根据《大气污染物综合排放标准》（GB16297-1996）二级排放标准，喷漆废气处理系统废气各污染因子出口浓度目标： 二甲苯：<70mg/m3 非甲烷总烃：<120mg/m3
公司喷漆废气处理方案 一、概况 公司在生产过程中产生一定量的喷漆废气，为消除环境污染，对废气进行治理，喷漆处理采用水帘喷淋过滤、漆雾毡过滤、活性碳吸附工艺和净化设备，使经处理后的喷漆废气最终达到《大气污染物综合排放标准》（GB16297-1996）中相关标准后再排放。 二、设计依据、标准 1、《中华人民共和国环境保护法》； 2、《中华人民共和国大气污染防治法》 3、《大气污染物综合排放标准》（GB16297-1996） 4、《环境空气质量标准》（GB3096-1996） 5、《通风空调工程施工及验收规范》。 三、设计原则 ⑴严格执行有关环保规定，废气处理后确保长期、稳定达标排放； ⑵采用成熟、可靠的废气处理工艺；最大限度降低废气处理运行费用； ⑶工艺设计与设备选型能够在运行过程中具有较大的调节余地； ⑷废气处理工艺设备操作要求简单，运行管理及维护方便。 四、设计范围和规模 （1）喷漆生产现场工艺设施分析与改造 （2）设备设计及选型； （3）废气治理平面布置及工艺设计； （3）设计总气量：8600m3/h； （4）工程概算48.5万元。 1
五、设计标准 1.设计污染物浓度 设计有机污染物浓度见表1： 2．排放标准 执行《大气污染物综合排放标准》（GB16297-1996）第二时段一级标准； 执行《工业企业设计卫生标准》（TJ39-76），具体执行排放标准见表2； 六、工艺设施分析 工艺流程简介：在喷漆房产生的废气，由风机吸力形成负压进入水帘喷淋系统，在喷淋室中废气以缓慢速度通过。喷淋室内水经过水幕形成层水膜，废气中的细微颗粒（油漆颗粒、甲苯颗粒、二甲苯颗粒）被水捕获，形成较重的大颗粒沉降，固气得到分离，气体得到净化，收集的有机废气由四个风机吸力抽风汇入风道主管，经干式漆雾毡室过滤后再进入活性炭吸附塔，活性炭吸附塔内装有高效吸附性能的活性炭填料。通过活性炭填料充分吸收废气中的有害物质。处理达标后的气体最后由离心风机送出排放口。 具体工艺流程图如下：见图1 七、工艺原理 本工艺适用于中等浓度污染物的废气治理，在喷漆房产生的废气，由风机吸力形成负压进入水帘喷淋系统，在喷淋室中废气以缓慢速度通过。喷淋室内水经过水幕形成层水膜，废气中的细微颗粒（油漆颗粒、甲苯颗
漆雾净化及VOCs活性炭吸附 漆雾净化技术的选择 目前漆雾净化主要分为干法、湿法两种方式，两种方法性能比较见表 7.2-2。 表7.2-2 干法和湿法两种漆雾去除技术的比较
根据上述分析，干法具有效率高、运行费用低、清理方便、无二次污染等优点，为此，本评价建议建设单位采取干式漆雾去除法对项目喷漆环节产生的漆雾进行处理。 有机废气净化技术的选择 根据《吸附法工业有机废气治理工程技术规范》（HJ2026-2013）及《环境保护产品技术要求工业废气吸附净化装置》（HJ/T386-2007)等相关规范要求，对去除液态漆雾后的有机废气处理方法主要有四种：活性炭吸附法、催化燃烧法、洗涤吸收法和直接燃烧法。前三种方案在国内已有较多的应用，隔油其使用场合的优缺点，而直接燃烧法国内应用较少，主要为国外应用较多。以上四种方法优缺点及使用范围见表7.2-3。 表7.2-3 有机废气治理措施对比
吸附剂的选择与吸附装置的操作参数：吸附剂中最有代表的为活性炭。活性炭一期高比表、较强的吸附能力以及低廉的成本而成为目前应用吸附法控制有机废气污染物常用的吸附剂。活性炭按形状可分为粉末状、颗粒状；活性炭适用于中小风量低浓度的废气；活性炭纤维具有较规律的微孔结构，因而吸附容量大、而且容易脱附。 根据《活性炭手册》提出设计参数计算，活性炭对有机废气的吸附量按 0.4kg/kg计算，本项目喷涂工序有机废气总吸附量为13.661t/a，则活性炭用量为34.153t。根据活性炭吸附塔厂家公布的设计资料，风量在70000m3/h~100000m3/h 时，活性炭依次填充量在1.3~2.0之间。活性炭吸附饱和后进行更换，更换下来的废饱和活性炭交与有危险废物处置资质的公司处置。 图7.2-2 活性炭吸附工艺流程
油漆厂废气处理喷漆处理方法喷漆废气处理设备目前主要有：湿式和干式湿式又分为水帘，请各位朋友往下面看完，肯定会对您有好处的。 一、油漆废气处理方法喷漆废气概述 喷漆工艺广泛应用于机械、电气设备、家电、汽车、船舶、家具等行业。喷漆原料涂料由不挥发份和挥发份组成，不挥发份包括成膜物质和辅助成膜物质，挥发份指溶剂和稀释剂（主要以二甲苯为主）。喷漆废气中的有机气体来自溶剂和稀释剂的挥发，有机溶剂不会随油漆附着在喷漆物表面，在喷漆和固化过程将全部释放形成有机废气。在喷漆过程挥发的二甲苯废气量约占稀释剂用量的30％，另有70％在烘干过程挥发。 喷漆涂装作业中涂料和溶剂雾化后形成的二相悬浮物逸散到周围的空气中，污染了空气。对被污染空气中的漆雾的收集和分离是提高喷漆质量、改善喷漆环境、达到环保排放要求的主要方法。 二、喷漆废气处理技术 油漆类喷涂废气，主要由2部分组成，一是液态的漆雾，二是气态的VOC。对于液态漆雾，需采用除漆雾装置；但对不溶水的VOC，工业成熟技术应该还是活性炭吸附+光催化氧化脱附组合废气净化系统”。 1、干式漆雾过滤净化装置 目前，在欧美发达国家80％的喷漆室均采用干式漆雾净化，一个重要原因在于环境保护的综合考虑。此外，干式漆雾净化在确保喷漆性能、净化效率、减少二次污染、降低运行成本等也显示了巨大的优越性。 2、活性碳废气净化处理装置 活性碳废气净化器是一种干式废气处理设备。由箱体和装填在箱体内的吸附单元组成。根据吸附单元的数量和风量可进行不同规格的组合，活性碳废气净化器选择不同填料可以处理多种不同废气，主要用于油漆等有机废气的净化。 对于浓度低于1000mg/m3的废气净化后排放满足GB16297-1996《大气污染物综合排放标准》。 本设备为活性碳吸附装置，需要配套活性碳再生系统（采用纳米光催化氧化装置）一起使用。 山东昊威环保科技有限公司活性碳吸附装置主要优点：吸附效率高、运行成本低、维护方便、能够同时处理多种混合废气。 3、光催化氧化净化装置 由于活性炭具有能够再生的特点，在活性炭用量大、废气浓度高及活性炭吸附饱和时间短的情况下，可使用活性炭脱附装置对活性炭进行再生循环使用（脱附介质可使用蒸汽）。使用活性炭脱附装置不但可以节约运行成本，而且能够对吸附的废气进行回收，同时避免了二次污染。在不回收溶剂的情况下，还可以选用光催化氧化活性炭再生装置对活性炭进行再生循环使用该设备核心中的纳米光催化触媒材料（GC-100）是一种吸收光能后，能在其表面产生催化反应的物质，其功能类似于植物的叶绿素。当特定纳米波长的紫外光照射光催化触媒材料（GC-100）时，其表面发生光催化氧化还原反应。光催化触媒材料（GC-100）吸收光子后在其表面产生电子（E）和空穴（H+），将吸收的光能转化成化学能，即具有光催化作用。
漆雾喷漆及废气处理方案 Prepared on 22 November 2020
****家私制造有限公司喷漆废气处理工程 方 案 *****环境工程技术有限公司 二O一七年四月
目录
喷漆废气处理工程设计方案 1基本概况 由于废气量的增加（原设计为56000m3/h，目前实际近80000m3/h）为满足企业喷漆废气环保达标排放，需要一套喷漆废气处理系统，我公司应业主要求，特编制本补充方案。 2设计依据 《中华人民共和国环境保护法》； 《中华人民共和国大气污染物防治法》； 《大气污染物综合排放标准》（GB16297-1996）（二级标准）； 《关于印发浙江省挥发性有机污染物整治方案》； 《工业企业厂界环境噪声排放标准》； 《建筑物防雷设计规范》； T2026-2013《吸附法工业有机废气治理工程技术规范》； T386-2007《环境保护产品技术要求工业废气吸附净化装置》； T386-2007《环境保护产品技术要求工业废气吸收净化装置》。 3污染源状况 废气源：喷漆废气； 废气风量：设计风量28000m3/h，一套； 进气温度：喷漆废气常温；
废气浓度：介于100~500mg/m3（浓度必须小于500mg/m3，不然活性炭法不太适宜）； 主要污染物成份：乙酸丁酯、二甲苯和非甲烷总烃。 4设计目标 根据《大气污染物综合排放标准》（GB16297-1996）二级排放标准，喷漆废气处理系统废气各污染因子出口浓度目标： 二甲苯：<70mg/m3 非甲烷总烃：<120mg/m3
5废气处理工艺 工艺比较 有机废气的处理方法种类繁多，特点各异，常用的有水喷淋法、冷凝法、吸收法、燃烧法、催化法、吸附法等。 1）水喷淋法：水喷淋工艺在大气污染处理上有着广泛的应用，在喷涂工序中也得到使用，例如水帘柜就是一例，其原理是通过将水喷洒废气，将废气中的水溶性或大颗粒成分沉降下来，达到污染物与洁净气体分离的目的。其优点是水资源易得，同时经过过滤、沉淀后可回用，最大限度降低水资源的浪费，水喷淋在处理大颗粒成分上有着相当高的效率，常作为废气处理的预处理。 2）冷凝回收法：将废气直接冷凝或吸附浓缩后冷凝，冷凝液经分离回收有价值的有机物。该法用于浓度高、温度低、风量小的废气处理。但此法投资大、能耗高、运行费用大，因此无特殊需要，一般不采用此法。 3）吸收法：可分为化学吸收和物理吸收，但“三苯”废气化学活性低，一般不采用化学吸收。物理吸收是选用具有较小的挥发性的液体吸收剂，它与被吸收组分有较高的亲和力，吸收饱和后经加热解析冷却后重新使用。该法用于大气量、温度低、浓度低的废气。装置复杂、投资大，吸收液的选用比较困难，存在二次污染。 4）直接燃烧法：利用燃气或燃油等辅助燃料燃烧放出的热量将混合气体加热到一定温度（700—800℃），驻留一定的时间，使可燃的有害气体燃烧。该法工艺简单、设备投资少，但能耗大、运行成本高。 5）催化燃烧法：将废气加热到200～300℃经过催化床燃烧，达到净化目的。该法能耗低、净化率高、无二次污染、工艺简单操作方便。适用于高温高浓度的有机废气治理，不适用于低浓度、大风量的有机废气治理。 6）吸附法：①直接吸附法：有机气体直接通过活性炭，可达到95%的净化率，设备简单、投资小、操作方便，但需经常更换活性炭，用于浓
XXXX公司 喷漆废气处理工程设计方案 泊头诚洁环保设备有限公司 2019年3月12日
一、概述 XXX公司现有喷漆房一座，室外安装有两台风机抽取室内喷漆产生的废气，由于油漆在高压作用下雾化成微粒，在喷涂时，部分油漆未到达喷漆物表面，随气流弥散从而形成漆雾;有机废气来自稀释剂的挥发，有机溶剂不会随油漆附着在工件表面，在喷漆和固化过程将全部释放形成有机废气，这些有机废气的成分主要有：乙二醇、苯、铬酸盐、汞、二氯甲烷、铅、甲醛、二恶英、氰化物、铬、甲醇等，对周围环境会产生严重的污染，必须加以有效治理。 另外该公司烘干室也有两台风机向外排风，同样产生有害气体，本次设计计划与喷漆房废气按照一套系统共同治理。 二、设计原则、依据、参数及范围： （一）、设计原则 1、严格执行国家有关环境保护的各项规定，确保各项出水指标达到国 家及地区有关污染物排放标准。 2、采用目前国内成熟、实用的处理工艺，稳定可靠地达到治理目标。 3、在上述要求前提下，做到工程费用低、能耗低及资源回收利用等目 的。 （二）、设计依据： 1. 《中华人民共和国环境保护法》 2. 《河北省建设项目环境保护管理条例》 3. 《喷漆制造行业挥发性有机化合物排放标准》（DB 44/814-2010）
（三）、原始参数及设计范围： 1.喷漆房引风机： 风量：5712~10562m3/h 风压：2554~1673Pa 功率：7.5KW，转速:2900rpm 数量：2台 2、烘干室引风机： 风量：3864~7728m3/h 风压：709~502Pa 功率：2.2KW，转速:1450rpm 数量：2台 本方案设计从厂方喷漆室和烘干室的引风机出口直接接入支管道，四个支管汇集成一根主管进入废气治理设备。其中包括：本处理设施的废气治理设备、工艺设计、管道布置、电器设备以及烟囱等。（四）、设计目标： 1烟气排放浓度：≤15mg/m3； 2）VOC S有机废气排放浓度：≤50mg/m3； 3）系统处理效率：>99.8%； 4）投资少、结构合理、维护简便、运行稳定且运行费用低. 三、设计工艺及说明： 1 处理工艺为： 采用漆雾处理器进行预处理，接着进入UV紫外光解废气净化器进行净
喷漆主要看其喷涂方式和喷涂面的大小（涉及到油漆用量的大小），污染源强最重要的是分析清楚油漆的成分（特别是稀释剂的比例），大部分是在烘或者烤的过程中挥发。喷漆废气采取的处理方式多样的，现在国内也比较成熟的。建议去比较大的车辆厂喷涂车间看看，一般厂里叫烤漆房的。下面介绍几种方式。可以选择1中或几种组合的方式，注意组合的合理性。 A、水帘漆雾处理和玻璃纤维棉过滤系统 采取无泵水帘喷漆室进行喷漆作业，无泵水帘喷漆室采用空气诱导提水形成循环水幕。工人面对水帘对工件表面进行喷漆操作时，含有漆雾的空气在与水幕撞击后，穿过水帘进入气水通道，与通道里的水产生强烈的混合，当进入集气箱后，流速突然降低，气水分离，空气通过挡水板后，被风机抽入活性炭吸附装置中；而被分离的水在集气箱汇集后流入溢水槽，水从溢水槽溢流到泛水板上形成水幕，流回水箱，在此过程中使漆雾结成渣块，从而吸附去除油漆颗粒物。经调查，水帘漆雾处理系统对油漆颗粒物的去除效率为70％左右。水帘漆雾处理系统工作原理见图1。 图1 水帘漆雾处理系统工作原理图 水帘漆雾处理系统处理后的喷漆废气中还含有大量颗粒物，为防止堵塞后续活性炭净化设施，需在喷漆室顶安装玻璃纤维过滤棉对油漆颗粒物进一步去除净
化。玻璃纤维过滤棉也叫漆雾毡、阻漆网、阻漆棉、玻璃纤维蓬松毡、油漆过滤网，由高强度的连续单丝玻璃纤维组成，呈递增结构，捕捉率高、漆雾隔离效果好；压缩性能好，能保持其外型不变，其过滤纤维利于储存漆雾灰尘；漆雾毡滤料为绿白两色，绿色面为空气迎风面；耐温度强，可达到100％相对温度的耐温性，耐高温达170℃。工程实践表明，玻璃纤维棉过滤对油漆颗粒物的截留率可达90％以上。玻璃纤维过滤棉示意图见图2。 图2 玻璃纤维过滤棉示意图 B、活性炭吸附系统 a、治理方法比选 静电喷涂过程中产生的有机溶剂废气的主要治理方法有四种：活性炭吸附法、催化燃烧法、洗涤吸收法和直接燃烧法。前三种方法在国内已有较多应用，各有其适用场合和优缺点。而直接燃烧法国内应用较少，但国外特别是西欧和美国应用较多。以上四种方法的优缺点及适用范围见表1所示。 表1 四种治理方法优缺点及适用范围 治理方法 主要优点 主要缺点 适用范围 活性炭吸附法 1、运转费用低，维护 费用较低； 2、废气中所含有机溶 剂能够回收、利用。 1、活性炭再生时设备占地面 积大，能耗大，费用高； 2、烘干室废气温度较高时需 先冷却，喷涂室废气中涂料 雾较多时，需先除去涂料雾。 适用常温、低浓度、 废气量相对较小时 的废气治理。 催化燃烧法 1、治理效率高，装置 占地面积小； 2与直接燃烧法相比 耗能少； 3、治理中产生的热量 1、应去除废气中杂质，防止 催化剂中毒； 2、催化剂使用时间长时，治 理效率相应降低； 3、设备费用较高。 适用于温度高、流量 小、有机溶剂浓度 高、含杂质少的场 合。烘干室废气治理 应用较多。

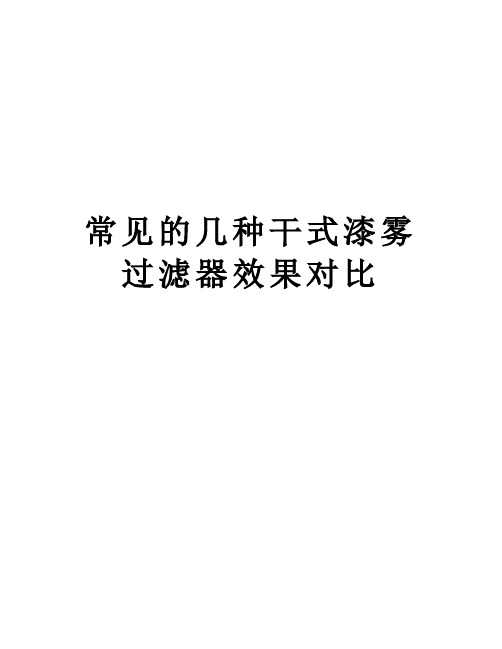

常见的几种干式漆雾过滤器效果对比 目前工业过程中使用的空气质量规范中并没有专门针对漆雾过滤捕捉能力的测试标准，国内涂装行业一般采用的是欧洲空调暖通行业空气过滤器标准EN779来选择不同精度的空气过滤器，值得一提的是，EN779采用的标准测试尘是模拟的普通空气尘埃，所得到的过滤精度和纳污能力均针对的普通空气尘埃，在捕捉各类漆渣，即含有粘性的树脂颜料混合物颗粒时，表现出严重的局限性。本文列举了市场上现场比较热门的几款干式漆雾过滤器，对其表现性能做对比如下： 1.漆雾毡 漆雾毡是一种蓬松的玻璃纤维粗丝制成的过滤材料，单纯的物理拦截原理，因其非常蓬松不易被大的漆渣杂质堵塞的特点，在一定时期内广泛用于小型喷房的排风过程，用来去除较大的漆雾颗粒。漆雾毡常见过滤等级为G3（EN779标准）对10um以上的颗粒过滤效率远低于85%，在有高浓度漆雾处理需求的工艺过程中漆雾穿透总量极大易造成后道设备污染或过滤器堵塞，且玻璃纤维材料本身对人体呼吸道危害极大还易造成皮肤过敏，易脱落碎裂变小的物理特点，对生产车间和涂装环境都是直接污染源。 优点：价格便宜 缺点：使用时无法建立压差，过滤效率低 2.环保纸质过滤器 纸质过滤器多采用可回收环保纸制成，形式包含V型漆雾过滤纸、多层网格纸、迷宫纸箱等，主要采用离心除尘原理，漆雾容纳能力大，使用寿命长，但没有可衡量的过滤精度，对小漆雾拦截效果不佳，材料表面可以进行防水处理但用于水性漆时依然有一定局限性。 优点：可全部焚烧，更环保且纳污能力强 缺点：对小漆雾捕捉能力较差 3.普通空气过滤器 合成材料制成板式或袋式的空气过滤器，过滤机理是物理拦截，F5中效过滤袋（EN779标准）即可去除98% 的10um以上的颗粒。但油漆的树脂具有粘性，
