管道安装工程施工方案
本工程管道材料使用￠100热度钢管，管道埋深地面下70㎝，下做15㎝砂垫层
一、管线土方工程及管道基础施工
1、管道测量放线管线测量应依据管道线路控制点的坐标进行。
为了准确掌握管沟的控制点，在工程场地内引进、设置永久性基准桩位，妥善维护，工程竣工后交业主。上述工作结束后，请监理公司人员验线，确认后进行管沟开挖工作。
2、管沟的开挖方法开挖前应进行调查研究，充分了解挖槽段的土质、地下水位、地下构筑物、沟槽附近地下建筑及施工环境等情况，发现问题及时与建设单位取得联系，研究处理措施。为防止超挖，开挖前要划出沟槽开口边线，按开口坡度逐层下挖并随时测量挖深。
二、管线阀门井的施工1、阀门井的砌筑
（1）安装管道时，准确地测定井的位置。
（2）砌筑时认真操作，管理人员严格检查，选用同厂同规格的合格砖，砌体上下错缝，内外搭砌、灰缝均匀一致，水平灰缝凹面灰缝，宜取5--8cm，井里口竖向灰缝宽度不小于5mm，边铺浆边上砖，一揉一挤，使竖缝进浆，收口时，层层用尺测量，每层收进尺寸，四面收口时不大于3cm，三面收口时不大于4cm，保证收口质量。
（3）安装井盖时，井墙必须清理干净，湿润后，在井盖与井墙之间摊铺水泥浆后稳井盖，露出地面部分的检查井，周围浇筑注砼，压实抹光。
2、管线关键工序，测量放线工程
（1）开工之前，对监理（业主）提供的坐标点、水准点进行复测。
（2）平面施工控制测量：对坐标控制点测放护桩，施工测量严格执行测量双检制，确保测量成果的准确性。
（3）高程测量控制：以复测报告为依据，在管线区内测放4个临时水准测量点，并埋设标石。
（4）竣工测量：单项工程完工后，在管沟回填前，对管顶标高及控制点坐标进行竣工测量，绘制竣工测量成果表，依此绘制竣工图。
3、管道的安装在管沟土石方工程施工的同时，及时做好施工各项准备，施工人员和机械及时进场，施工人员熟悉施工图和本方案的技术要求，对管材及成品管件及时组织进厂验收，一旦管沟成型，及时进行管道安装工作。
（1）管材和管件的验收对管件进场后的质量标准进行检验。
管材应质地良好、管道内外壁应光洁、平整无裂纹、无脱皮和无明显痕纹凹陷，管材的色泽基本一致。管材轴向不得有异向弯曲，管端口
必须平整，并且垂直于轴线。为了保证管的安装质量，管材和管件检验合格后，应加标识堆放。已不合格的管材和管件应交由生产厂家修复，不合格的管材、管件不准使用。
（2）管道安装
a.在管沟成型，管基施工经监理验收后，可进行管道的安装工作。
b.管道下沟后，在管道对口时不发生位移，保证管口对接的严密性。
c.安装时，清洗干净管口内侧和外口外侧，法兰与管道连接处于自由受力状态进行法兰焊接，螺栓紧固。
d.安装前根据管的安装特征在管口处用尺子画出安装线位置，以控制安装长度。
e.安装时保证两根管节在同一条直线上。
4、阀门检验
（1）阀门的型号、规格符合设计外形无损伤，配件完整。
（2）对所选用每批阀门按10%且不少一个，进行壳体压力试验和密封试验，当不合格时，加倍抽检，仍不合格时，此批阀门不得使用。
检验合格的阀门挂上标志编号按设计图位号进行安装。
5、阀门的安装
（1）阀门安装，应处于关闭位置。
（2）阀门与法兰临时加螺栓连接，吊装于所处位置，吊运中不要碰伤。
（3）法兰与管道点焊固位，做到阀门内无杂物堵塞，手轮处于便于操作的位置，安装的阀门应整洁美观。
（4）将法兰、阀门和管线调整同轴，法兰与管道连接处于自由受力状态进行法兰焊接，螺栓紧固。
（5）阀门安装后，做空载启闭试验，做到启闭灵活、关闭严密。
三、管道工程的中间验收和管沟土方回填
1、管道隐蔽工程中间验收管道在施工期间，分别对土石方工程、管道安装工程，施工单位都要请监理公司亲临现场进行工程质量检查，并做好中间验收记录双方会签。
管道在埋土前，双方以已完工程及其质量做好认证及时办理工程检查记录。
上述工作合格后，管道才能进行埋土。
2、管道的土方回填土
（1）管沟的回填土质按要求进行，管顶以上500mm处均使用人工回填夯实。在管顶以上500mm到设计标高可使用机械回填和夯实。检查井周围500mm作为特夯区，回填时，人工用木夯或铁夯仔细夯实，每层厚度控制在10cm内，严禁回填建筑垃圾和腐质土，防止产生沉陷。
（2）回填土的铺土厚度根据夯实机具确定。人工使用木夯、铁夯，夯实为小于200mm一层，蛙式夯，夯实为250mm一层。夯填土一直回填到设计地坪，管顶以上埋深不小于设计埋深。
四、管线工程的质量检验和交工
管线工程在施工中，严格按照给、排水管道施工与验收规范
GB50268-97，对工程质量进行严格的检验，并取得监理公司和当地工程质检站的监督和指导。严格对土建工程和管道安装工程两个分部工程的每道工序作出施工记录和质量验评记录
给排水管道施工方案 施工单位： 审批： 审核： 编制：
目录 一、编制说明 二、编制依据 三、施工程序 四、施工准备 五、施工技术及质量要求 六、安全技术措施 七、劳动力配置计划 八、主要工、机具计划和手段用料计划 九、检验、测量器具配备表
一、编制说明 1、*******有限公司5万吨/年丁苯橡胶有各类给排主水管线约7734米，分别为新鲜水管线、生产给水管线；低压消防给排水管线；达标外排污水管线；高压消防水管线；循环给水管线；循环回水管线；生活污水管线；雨水、净下水管线；事故污水及初期雨水管。其中管材最大管径为DN1000mm，最小管径为DN15mm。为确保施工质量，特编制此施工方案。 2、全厂给排水管道管材一览表：
3、施工中要加强管理，严格控制每一道质量控制点，上一道质量控制点自检与监理共检不合格时，不允许进入下一道质量控制点的安装。 ①材料验收；②定位放线；③管道基础及筑井施工；④管道安装及组对；⑤管道焊接；⑥管道防腐；⑦管道试压；⑧管道隐蔽； ⑨中间交接。 二、编制依据 (1) 《给水排水管道工程施工及验收规范》GB50268-97 (2) 《建筑给水排水设计规范》GBJ16-87 (3) 《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-98 (4) 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 (5) 《*******有限公司5万吨/年丁苯橡胶工程招标文件》
(6) 全厂给排水施工图纸（中国天辰工程有限公司） 三、施工程序 1、地下管道施工程序 四、施工准备 1、施工技术准备 1.1参加由建设单位组织的四方（设计单位，建设单位，监理单位，施工单位）图纸会审，并做好记录。 1.2编制并报审施工方案，施工前对施工人员进行详细的技术交底。 1.3组织施工人员认真熟悉图纸，施工方案，技术资料，安全技
室外给排水管网工程施工方法 本工程所有给排水项目包括：室外部分的雨水、污水排放，绿化灌溉、室外配套建筑给水、排水等。基本施工流程为：给排水管网开挖→管线安装连接→检查井室砌筑→管沟回填。 （1）给排水管网开挖 室外给排水管网开挖以挖掘机开挖为主，人工开挖为辅。 1）开挖前应按设计要求进行施工测量放样。通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。 ①在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报设计和监理工程师进行处理。 ②开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。 ③管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边1.0m以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。 2）做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。 3）采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土方及时运至事前联系好的弃土场，次要交通位置可堆放弃土，待管沟施工完后用于回填。 4）沟槽开挖当挖至设计标高时，应进行地基尺寸轴线偏差检查验收。 （2）增强聚丙烯（FRPP）模压管排水管敷设施工 本工程所有排水管均采用增强聚丙烯（FRPP）模压管排水管，密封圈承插连接。 1）施工准备 ①管道基坑开挖至设计标高，软土较厚的沟槽底经地基处理达到地基承载力
管道安装工程施工方案 本工程管道材料使用￠100热度钢管，管道埋深地面下70㎝，下做15㎝砂垫层 一、管线土方工程及管道基础施工 1、管道测量放线管线测量应依据管道线路控制点的坐标进行。 为了准确掌握管沟的控制点，在工程场地内引进、设置永久性基准桩位，妥善维护，工程竣工后交业主。上述工作结束后，请监理公司人员验线，确认后进行管沟开挖工作。 2、管沟的开挖方法开挖前应进行调查研究，充分了解挖槽段的土质、地下水位、地下构筑物、沟槽附近地下建筑及施工环境等情况，发现问题及时与建设单位取得联系，研究处理措施。为防止超挖，开挖前要划出沟槽开口边线，按开口坡度逐层下挖并随时测量挖深。 二、管线阀门井的施工1、阀门井的砌筑 （1）安装管道时，准确地测定井的位置。 （2）砌筑时认真操作，管理人员严格检查，选用同厂同规格的合格砖，砌体上下错缝，内外搭砌、灰缝均匀一致，水平灰缝凹面灰缝，宜取5--8cm，井里口竖向灰缝宽度不小于5mm，边铺浆边上砖，一揉一挤，使竖缝进浆，收口时，层层用尺测量，每层收进尺寸，四面收口时不大于3cm，三面收口时不大于4cm，保证收口质量。
（3）安装井盖时，井墙必须清理干净，湿润后，在井盖与井墙之间摊铺水泥浆后稳井盖，露出地面部分的检查井，周围浇筑注砼，压实抹光。 2、管线关键工序，测量放线工程 （1）开工之前，对监理（业主）提供的坐标点、水准点进行复测。 （2）平面施工控制测量：对坐标控制点测放护桩，施工测量严格执行测量双检制，确保测量成果的准确性。 （3）高程测量控制：以复测报告为依据，在管线区内测放4个临时水准测量点，并埋设标石。 （4）竣工测量：单项工程完工后，在管沟回填前，对管顶标高及控制点坐标进行竣工测量，绘制竣工测量成果表，依此绘制竣工图。 3、管道的安装在管沟土石方工程施工的同时，及时做好施工各项准备，施工人员和机械及时进场，施工人员熟悉施工图和本方案的技术要求，对管材及成品管件及时组织进厂验收，一旦管沟成型，及时进行管道安装工作。 （1）管材和管件的验收对管件进场后的质量标准进行检验。 管材应质地良好、管道内外壁应光洁、平整无裂纹、无脱皮和无明显痕纹凹陷，管材的色泽基本一致。管材轴向不得有异向弯曲，管端口
**工程安全管理技术文件 版本：** 编号：** **工程 厂区给排水管道施工方案 编制：年月日审核：年月日批准：年月日 **公司
目录 一、工程概述 (2) 二、编制依据和施工验收规范 (2) 三、施工方案 (2) 3.1给排水管安装道技术要求 (2) 3.2管道定位 (3) 3.3管道检验............................................ 错误！未定义书签。 3.4铸铁管道安装注意事项 (3) 3.5管道支墩 (4) 3.6检查井 (4) 3.7克拉管管道安装注意事项 (4) 3.8室外排水管道安装技术要求 (4) 3.9埋地管管沟开挖 (5) 3.10管道附件安装 (6) 3.11室外消防管道安装 (7) 3.12管道焊接施工 (7) 3.13管道安装其他方面的要求 (8) 四、管道试压方法及要求 (8) 五、管道吹扫与清洗 (9) 六、主要投入机具人员计划 (9) 七、保证安全技术措施 (10) 1、施工作业安全技术措施 (10) 2、施工用电安全技术措施................................ 错误！未定义书签。 3、施工机具安全技术措施................................ 错误！未定义书签。 4、施工脚手架安全技术措施 (12) 5、施工消防安全技术措施 (12) 6、施工安全标示和安全防护技术措施 (12) 九、施工计划............................................................ 12-15
一、工程概述 1.1 工程名称： **工程 建设单位：**公司 设计单位：**公司 监理单位：**公司 施工单位：**公司 建设地点：** 1.2 施工范围包括：厂区给排水管道制作与安装、车间给排水管道制作与安装。 管道安装完毕应进行系统严密性试验或灌水试验。给排水管道工程有埋地管道、明装管道。包括：消防给水系统，生活给水系统，生产给水系统，自喷系统、中水系统、污水系统，雨水系统；厂区消防给水管材质为Q235镀锌螺旋焊管，厂区生活水管道、生产水管道、自喷管道为球墨铸铁管，中水管道材质为镀锌钢管，雨水管道材质采用波纹管，污水管道材质采用克拉管。 1.3 本工程施工特点： 工期较紧，工程量大。为保证工程顺利，施工过程中总承包方与业主、监理、设计单位之间的相互协调至关重要，对工程施工中存在的问题及图纸问题应及时解决、处理。 路口处管子较多，管道交错复杂。施工期间施工道路不进行全封闭施工。 二、编制依据和施工验收规范 GB50235-2010《工业金属管道工程施工及验收规范》； GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》 GB50242-2002《建筑给排水及采暖工程施工质量验收规范》； GB50268-2008《给水排水管道工程施工及验收规范》； GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》 GB985-88《手工电弧焊接接头的基本形式与尺寸》 JGJ59-2011《建筑施工安全检查标准》 厦门华旸建筑工程设计有限公司设计的施工图纸； 三、施工方案 3.1给排水管道安装技术要求 1、主要施工内容 本工程室外给排水管道主要为埋地管道，所有阀门位置砌筑圆形阀门井，收口内径0.7米。管材及连接方式如下：厂区生活水管道、生产水管道、自喷管道为铸铁管，橡胶圈连
p v c给水管道工程施工 方案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
pvc给水管道施工方案 1、PVC管道施工方案 一、施工注意事项 1、管道安装施工前，应具备下列条件：首先，设计图纸及其它技术要求正确齐全，施工方案和施工组织已经得到确认和落实；其次，施工材料，施工工具和设备已经准备就绪，能保证正常的施工。 2、施工人员按设计要求进行施工，修改设计时须有设计单位的同意文件，严禁未经报批的擅自改动。 3、施工前，应验收各材料的质量状况、规格和数量，产品应符合现行产品标准，具有质检部门产品合格证，配件须与管材型号配套。 4、PVC-U给水管道与其它相邻管道之间的水平净距不宜小于施工及维护要求的开槽宽度及设置闸门井等附属构筑物要求的宽度。与热水管等高温管道和高压燃气管等有毒气体管道之间的水平净距不宜小于1、5m。饮用水管道不得敷设在排水管道和污水管道下面。 5、PVC-U管道中线与建筑物外墙（柱）皮之间的水平距离不宜小于下列规定：公称外径dn不大于200mm时为1、0m；公称外径dn大于200mm时为3、0m。 6、PVC-U 管道不得从建筑物下面穿越。当必须穿越时，应采取外加套管等可靠的保护措施。 7、当设计无规定时，PVC-U管道不得采用360°满包混凝土进行地基处理或增强管道承载能力。
8、在道路下管顶埋深不宜小于1、0m；在人行道下，公称外径dn大于63mm时，不宜小于0、75m；公称外径dn不大于63mm时，不宜小于0、5m。在永久性冻土或季节性冻土层中，管顶埋深应在冰冻线以下。 9、施工时要严格注意安全生产，制定安全施工章程，防止意外事故发生。 10、为了避免放管时发生扭转、混乱，并能顺利的连续施工作业，在管道连接时必须按照管材打字的端面对接。 二、沟槽要求 1、管道公称外径dn大于63mm时，开槽底不宜小于管道外径加0、5m，且总宽度不小于0、7m。 2、槽底深度应按设计标高开挖，设计未规定时槽底深度不得小于管外径加砂基础厚度，管底砂基础厚度不得小于100mm。 3、含水地层或软土、不稳定地层内开槽时，须进行施工排水、设置沟槽支撑或采取地基处理等措施者，应进行施工设计。在一般情况下，可参照《给水排水管道工程施工验收规范》GB50268执行。 4、开挖沟槽时应严格控制槽底标高和防止扰动槽底原状土，槽底超挖部分必须用砂砾土回填密实。槽底为岩石时应将岩石挖深不小于150mm，挖深部分用砂砾土回填密实。槽底有弧石等坚硬物体时，必须清除后用砂砾土回填处理。 三、管道铺设 1、敷管时可将管材沿管线方向排放在沟槽边上，依次放入沟底砂层上。在一般情况下，插口插入方向应与水流方向一致。沟槽不深时，采用粘接接头的管道可在槽边连接成一定长度后用弹性敷管法下管；承插式柔性接头管道，宜在沟槽内连接，接头处基床挖深部分应就地现挖，使位置正确，且挖深部分必须用砂砾土回填密实。
目录 一、室外给水系统工程概况 (2) 1.1市政给水管道简介 (2) 1.2主要设备（或用水点）简介 (2) 1.3管材及安装 (2) 二、编制依据 (2) 三、施工准备 (2) 四、施工工艺流程： (3) 五、施工工艺及方法 (3) 5.1管道的安装 (3) 5.2管道的连接 (4) 5.3沟槽的开挖、回填 (4) 5.4其它注意事项 (6) 六、管道系统水压试验和冲洗消毒 (6) 6.1试验前准备工作 (6) 6.2水压试验 (7) 6.3管道冲洗和消毒 (8) 七、质量保证措施 (8) 八、安全及文明施工措施 (8) 九、成品保护 (9)
一、室外给水系统工程概况 1.1市政给水管道简介 本工程室外给水管道接自两路市政自来水管道，常年水压为0.30MPa；两路供水管路的水表井水表前管道及设备由市政施工，水表以后室外给水管道由我单位施工。 1.2主要设备（或用水点）简介 1.2.1 本工程用水分室内和室外两部分，室外用水分为消防和绿化用水，室外 消防用水量为30升/秒。 1.2.2 室内用水本工程设计最高日生活用水量为1450立方米，最大小时用水 量为270立方米；生活用水标准为50升/人.天。室内消防用水量为40升/秒；火灾延续时间为3小时。 1.3管材及安装 本工程室外给水管道采用高密度HDPE给水管及相应接口。 二、编制依据 2.1设计说明及施工图； 2.2《给水排水管道施工及验收规范》GB50268-97； 2.3《建筑排水用硬聚氯乙烯(PVC-U)管道安装》96S406; 2.4《室外消火栓安装》01S201; 2.5国标图集02S515 2.6HDPE管厂家提供的相关管道安装工艺及方法 三、施工准备 3.1掌握外线各管线坐标走向，并结合设计要求及相关规范和现场情况编制切实可 行的施工方案。
给排水管道施工方案 施工单位: 审批：审核：编制：
、 .二、编制说明编制依据 三、施工程序 四、施工准备 五、施工技术及质量要求 六、安全技术措施 七、劳动力配置计划 八、主要工、机具计划和手段用料计划 九、检验、测量器具配备表
一、编制说明 1、*******有限公司5万吨/年丁苯橡胶有各类给排主水管线约7734 米，分别为新鲜水管线、生产给水管线；低压消防给排水管线；达标外排污水管线；高压消防水管线；循环给水管线；循环回水管线；生活污水管线；雨水、净下水管线；事故污水及初期雨水管。其中管材最大管径为DNIOOOmm ，最小管径为 DN15mm。为确保施工质量，特编制此施工方案。 2、全厂给排水管道管材一览表：
3、施工中要加强管理，严格控制每一道质量控制点，上一道质量控制点自检与监理共检不合格时，不允许进入下一道质量控制点的安装。 ①材料验收；②定位放线：③管道基础及筑井施工：④管道安装及组对； ⑤管道焊接：⑥管道防腐；⑦管道试压；⑧管道隐蔽；⑨中间交接。 二、编制依据 (1)给水排水管道工程施工及验收规范》GB50268-97 (2) 建筑给水排水设计规范》GBJ16-87 ⑶钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-98 ⑷现场设备、工业管道焊接工程施工及验收规范》GB50236-98
(5)《******有限公司5万吨/年丁苯橡胶工程招标文件》 (6)全厂给排水施工图纸(中国天辰工程有限公司) 三、施工程序 1、地下管道施工程序 四、施工准备 1、施工技术准备 1.1参加由建设单位组织的四方(设计单位，建设单位，监理单位， 施工单位)图纸会审，并做好记录 1.2编制并报审施工方案，施工前对施工人员进行详细的技术父底。 1.3组织施工人员认真熟悉图纸，施工方案，技术资料，安全技术措施。
给水工程施工 给水管道除接消火栓支管采用球墨铸铁管外，其余均采用夹砂玻璃钢管，其中过路管采用刚度为10000N/m2的夹砂玻璃钢管，其它采用刚度为5000N/m2的夹砂玻璃钢管，管件均采用夹砂玻璃钢管件。 消火栓、阀们井、排气阀（井）及排泥阀（井）参照国标图施工。 所有管件如果为标准管件，按照国标要求由厂家加工，如果为非标准管件，按照设计要求现场制作加工。 5.10.1土方工程 一、管线定位测量及放线： 按照设计图要求对给水管道的平面位置进行平面定位。如果在实际施工过程中出现平面位置与其他管线冲突，则及时通知设计院进行现场处理。 每段施工完毕后，根据实际的施工情况在平面图中标注已经敷设的位置及坐标，可以及时的反映已经施工的管道定位及布置情况，及时分析整个给水工程完成情况。 测量人员根据施工图进行管段的起点、终点、转折点、室外消火栓、排气及排泥井的平面定位，用全站仪进行平面坐标放样，打设钢筋桩。 在土方开挖开始前，根据工程情况，准备测量仪器并进行标定，测定管道中心线及附属构筑物的位置（即施工放线工作）。管道的中线位置、基底标高、各个预留接管井及特殊井的位置以及管道的交叉
等，必须符合设计图纸或项目监理的要求；核对接入原有管道接头外的高程；测量有关的地面、箱涵、地下管道高程；上述测量的误差应符合GB50268-97中表2.0.5的规定。 管线一般为直线测量，采用经纬仪定线方法，已经定位好的管道起点、终点、转折点之间直线一般采用经纬仪定直线中间加桩，把经纬仪中心对准起点，用望远镜的视线对准终点或转折点，在中间加密桩，最后沿桩拉线洒白灰即为管沟中心线，局部室外消火栓、排气及排泥井的平面位置根据结构物轴线及管道中心线直接拉钢尺定位。 管道中心线白灰明示之后，根据《给水排水管道工工程施工及验收规范》中要求的沟槽上口宽度及中心桩定出的管沟中心位置，在地面上撒白灰标明开挖边线。开挖管沟后中心桩会被挖去，然后把管线中心线位置移到横跨管沟的坡道板上，坡道板每隔２０米设置一个，直接埋在地上，在测量管线中心线时，可以按照视线方向把中心线设置在各坡道板上，并钉小钉标定位置。同时在坡道板上做高程标志，用水准仪测出各坡道板顶的高程，根据板顶高程和管底设计高程之差来控制开挖深度，将该计算值用红油漆标示于坡道板上，以控制管沟开挖的深度和坡度，坡道板要求在妥善保护，这种方法实用于人工开挖管沟的情况，机械开挖直接边挖测量人员边下沟立尺实测沟底高程来控制挖深和坡度。 二、管沟开挖： 1、开挖准备： 管沟开挖前，开挖范围内的各种管线等障碍物必须全部处理完毕。
天汉文化公园E区 建筑给水管网系统 施 工 方 案 审核人： 编制人： 编制单位：陕西三木生态园林有限公司编制时间：
一、工程概况 建设单位：天汉文化公园项目指挥部办公室 工程名称：天汉文化公园E区景观绿化工程 工程项目：天汉文化公园E区建筑给水管网工程 监理单位：天汉文化公园E区工程监理部 施工单位：陕西三木生态园林有限公司 编制依据、执行标准及规范 《测量规范》（GBJ50026-93） 《建筑地基基础工程施工质量验收规范》(GB50202-2002) 《城市给水工程规划规范》(GB50282-98) 陕09S2系列图集 陕西省城市地下管线管理条例 陕西省市政基础设施工程施工技术文件管理实施办法 我公司同类工程施工经验、以及现行的《建筑工程施工手册》、本公司的《质量手册》。 二、组织机构和管理目标 1、管理机构 为全面贯彻施工管理目标，强化现场施工管理，优质、高速、安全、文明地建设该工程，本工程专门成立施工管理机构，安排从事多
年施工的优秀工程技术员，组成职责权利相统一的工程项目部，对工程施工进行全面指挥，并对工程的经济技术成果承担责任。 工程项目管理目标要求：合格。 三、劳动力和机械设备计划 根据本工程特点和施工条件及项目管理的总体要求，我们计划分阶段对工程项目所需资源进行优化配置、组合及动态管理，以取得项目产品的最好效果。 本工程所需的工程材料如：管材、阀门、水泥、砖石等。我们将根据设计文件的要求进行采购，用汽车分期、分批运到现场。 四、施工工艺及流程 （一）土方开挖 依甲方给的1#桩-34#桩位线，按照图纸放管道开挖线。放坡系数0.33，分别撒出开挖灰线，经甲方监理复核无误后方可开挖。 施工工艺：确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分段开挖→修整槽边→清底 （二）管道安装与铺设 1、根据现场测绘图，在选好的管材上画线，按线断管。 2、用手工锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手拉锯，锯条要保持与管材的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不得扭断或折断，以防管口断面变形。 3、管道采用热熔连接方式 1）. 材料准备：将管道或管件置于平坦位置，放于对接机上，
室外给水管道工程施工方案 1、给水管道施工工序 1.1施工前要复测准备接入的管线的位置和高程，与设计高程无矛盾时方可进行施工。施工 中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行竣工测量。 开槽前要认真调查了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善加固保护措施。 1.2 机械开槽，槽底预留20cm，由人工清理槽底，确保槽底原土不受扰动。 1.3 开槽坡度为1:0.25（当深＞ 2.5m时，拔台宽度为0.50m），若遇土质不好，坡度要放大，如位置受限，采用支护防止塌槽，开槽断面按设计要求执行。 1.4 开槽后，在铺设基础之前应约请有关人员包括设计、监理、甲方验槽，合格后方可进行 下道工序。 1.5 槽底经验收合格后，采用1：9水泥石屑铺设基础，水泥石屑基础应洒水夯实（夯三遍）以确保密实。 2 管道施工 2.1 采用DN200HDPE管材，管道接口采用焊接的形式连接，管道的施工应该严格按照《给水 排水管道工程施工及验收规范》GB50268-97要求施工。 2.2 管材及配件的性能要求： 施工所使用的管材，管件应分别符合相应〈〈给水用PE管〉〉GB13663-2001的要求，管道上 所使用的阀门和管件，其压力等级不应低于管道工作压力的1.5倍。材料进场后及下管前要 对管材及附件进行检验，包括文字证明及实物的检查。 2.3 管材及配件的运输和存放 2.3.1 管材在运输、装卸及堆放过程中严禁抛扔或激烈碰撞，应避阳光爆晒。 2.3.2 PE管管材、配件堆放时，应放平垫实，堆放高度不宜超过1.5米。
2.3.4 管道的铺设应在沟底标高和管道基础质量检查合格后进行进行，再铺设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。 2．4 管材吊运与下管： 2.4.1 管材在吊运及放入沟内时，应应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。 2.4.2 每天下班前及时封堵，防止被水浸泡。 3 PE管接口施工 热熔对接连接 3.1热熔对接连接是将电加热板插入两管材接口之间，对管材的连接面加热，当两管材的连接面加热到熔融状态时，抽出加热板，施加一定压力，使之形成均匀一致的凸缘，待冷却后即熔接牢固。是通过热熔对接焊机进行操作的。 3.2热熔对接连接一般分为五个阶段；预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。加热温度和各个阶段所需要的压力及时间应符合热熔连接机具生产厂和管材、管件生产厂的规定。 注：热熔对接焊接时，要求管材或管件应具有相同熔融参数，且最好应具备相同的SDR值。另外，采用不同厂家的管件时，必须选择合理的与之相匹配的焊机才能取得最佳的焊接效果。 3.3管道连接时，其熔融、对接、加压、冷却等工序所需要的时间，必须按工艺规定，用秒表计时。 3.4在保压冷却期间不得移动连接件或在连接件上施加外力。 3.5热熔对接连接的施工过程和操作工艺如下： （1）施工过程： ①将待连接管材置于焊机夹具上并夹紧； ②清洁管材待连接端并铣削连接面； ③校直两对接件，使其错位量不大于壁厚的10%； ④放入加热板加热，加热完毕，取出加热板； ⑤迅速接合两加热面，升压至熔接压力并保压冷却。 （2）操作工艺： ①将两管段分别搁置在机架左右的夹具上，各伸出夹具4CM-5CM，并应校直，使两管段在同一轴线上（错边不宜大于壁厚的10%），中间插入铣刀的间距，然后固定； ②用洁净棉布擦净管段、铣刀、加热板上的油脂、灰尘等：
目录 1、适用范围 2、编制依据 3、工程概况 4、参加作业人员资格要求 5、主要机械及工、器、具 6、施工准备 7、作业程序 8、作业方法、工艺要求及质量标准 9、安全、文明施工措施 10、强制性条文 11、工序交接及成品保护 12、环境管理 13、绿色施工与节能减排 14、职业健康安全危险源辨识与风险评价、控制措施 15、主要进度计划
适用范围 本方案适用于神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段厂区给水管道安装。 2、编制依据 2.1 《建筑工程施工质量验收统一标准》GB50300-2013 2.2 《给水排水管道工程施工及验收规范》GB50268-2008 2.3 《建筑地基基础工程施工质量验收规范》GB50202-2002 2.4 《砌体工程施工质量验收规范》GB50203-2011 2.5 《混凝土结构工程施工及验收规范》GB50204-2002 2.6 《建筑地基处理技术规范》(JGJ79-2012) 2.7 《施工现场临时用电安全技术规范》JGJ46-2005 2.8 《建筑工程施工现场供用电安全规范》GB50194-2014 2.9 《建筑施工安全检查标准》JGJ59-2011 2.10 《电力建设施工质量验收及评价规程》（第1部分：土建工程）DL/T5210.1-2012 2.11 《工程建设标准强制性条文》（电力工程部分）2011版 2.12 《工程建设标准强制性条文（房屋建筑部分）》2013版 2.13 《电力建设安全健康与环境管理规定》国电电源（2002）49号 2.14 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2014 2.15 《厂区室外生活、消防给水管道安装图》F1642IIS-S0501 2.16 《神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段土建专业施工组织设计》 3、工程概况及工程量 3.1本工程为神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段厂区室外给水管道工程。给水管道包括生活给水、消防给水，生活给水管道材料采用DN100钢骨架塑料复合管，工作压力0.5MPa，管道之间为电熔焊接连接，管道与阀门之间为电熔法兰连接，管道埋深为自然地面向下1.2m左右阀门井采用D1200砖砌圆形立式闸阀井。消防给水管道采用（DN200、DN250、DN300）的焊接钢管，工作压力0.9MPa，管道之间为焊接连接，管道与阀门之间为法兰连接，管道埋深为自然地面向下1.5m左右，消火栓采用室外地下消火栓SA100/65型，采用GH4型环氧煤沥青冷缠带加强级

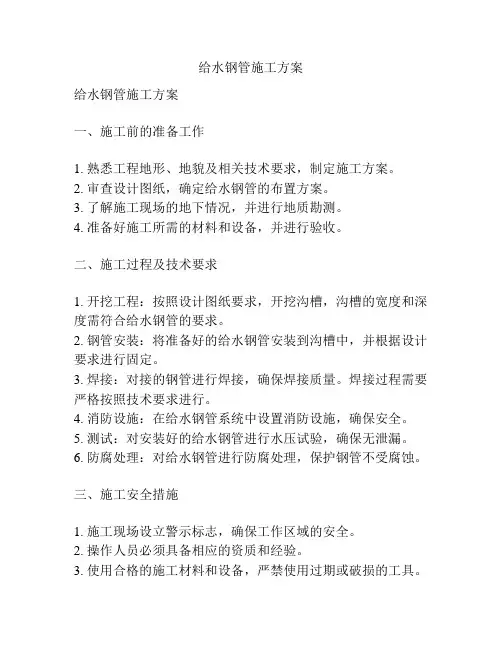

大口径给水钢管焊接施工方案 1 工程概况 该工程是XXX工程DN3652/3664 钢管安装工程。材质为Q235b型钢管,壁厚分别为26mm和32mm ,钢管接口形式为手工电弧焊接,焊缝质量等级为Ⅱ级，焊缝接口形式为X型，坡口形式a=60o无损探伤抽检比例为50%，射线透照为5%，技术等级为B级，焊缝低点为必测点，焊缝评定等级达到Ⅲ级为合格，全线路采用双排铺管平行安装，全长为2087米。 2 编制依据 1) XXX工程“子项名称：输水管道—干线（XXX段）”施工图纸。 2) GB 50268-97 ,给水排水管道施工及验收规范。3) GB 50235-97 ,工业金属管道工程施工及验收规范。4) GB 50236-98 ,现场设备、工业管道焊接工程施工及验收规范。 3 施工准备 1) 组织有关操作人员、熟悉施工图纸及规程规范、制定焊接工艺、编制焊接作业指导书。 2) 焊工应进行相应项目的培训并有相应项目的操作资格证。 3) 检查到货钢管的圆度和错边量是否符合有关技术要求。 4) 检查金属管节表面有无斑疤、裂纹、严重的锈蚀等缺陷。 5) 钢管安装前,管节应逐根测量、编号,宜选用管径相差最小的管节组对焊接。 6) 刮风、雨雪天气时焊接必须有挡风、防雨防雪棚。
7) 焊工施焊前必须使焊工明确质量要求及焊接措施。 4 焊接工艺 1) 焊接前将焊口表面用磨光机打磨干净,不得有锈蚀、油渍及其他污迹,对检查坡口形式及尺寸应符合设计文件要求，对角度不符合要求的用手提砂轮机修磨。坡口及焊口内外清理范围不小于10 mm。 2) 钢管焊接前先修口、清根,检查管端端面的坡口角度、钝边、间隙。 3) 焊条要进行烘干,选用4303型,焊丝直径1. 6 mm。 4) 钢管的焊缝在接头处应错开、错开的间距不得小于100 mm。环焊缝隙采取双面多层焊接成型,先外后内原则程序焊接,为混凝土包封绑钢筋创造工作面。 5) 有加固环的钢管,加固环的对焊焊缝应与管节纵向焊缝错开,其间距不应小于100 mm ,加固环距管节的环向焊缝不应小于50 mm。 6)直埋管段两相邻环向焊缝的间距不应小于200 mm。 7) 钢管对口采用龙门架吊装，通过轨道的控制左右和手动葫芦调准上下和平整，进行对口效对，检查合格后方可进行点焊,点焊时应符合有关规定。 8) 点焊焊条使用与接口焊接相同的焊条。点焊固定前同时采用支撑进行支承，避免移动，才进行点焊。 9) 点焊时应对称施焊,其焊缝高度应与第一层焊接厚度一致。点焊时发现裂纹等缺陷,应及时处理。 10) 钢管的直焊缝处不得点焊。 11) 点焊长度为50 mm～60 mm ,环向点焊间距不大于400 mm。定位
室内给水管道及配件安装施工方案 一、材料质量要求 （1）各种给水管材、管件、阀门等必须符合设计要求，具有产品合格证，并具有饮用水卫生许可证。 （2）给水钢塑管及管件应符合设计要求，管材和管件内外壁应光滑、平整；管材轴向不得有扭曲或弯曲，其直线度偏差应小于1％；管材端口必须垂直于轴线，且平整；管材和管件的壁厚偏差应满足相应的技术要求。 （3）阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。试验时应符合以下规定：阀门的强度压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。 二、主要机具设备 ⒈机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。 ⒉工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。 ⒊其他：水平尺、线坠、钢卷尺、小线、压力表等。 三、作业条件 ⒈管道穿墙楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 ⒉明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
⒊立管安装宜在主体结构完成后进行。每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安全措施。 ⒋暗装的给水支管应在隔间墙体砌筑完毕，墙面未装修前进行安装，安装前有关管道穿墙的孔洞或管槽已预留好或凿修好。 四、施工方法 （1）给水管道安装工艺流程：准备工作→管道预制加工→支管安装→立管安装→干管安装→管道试压→管道消毒→管道冲洗。 （2）预制加工时，按设计图纸画出管道的分路、管径、预留管口和阀门位置等施工草图，在现场安装的结构位置上做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸进行预制加工。预制加工的配件应经检查合格后方能使用。 （3）支管安装时，将预制好的支管从立管甩口处依次逐段进行安装。若为暗装，应确定支管安装高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉固定。若为明装，应根据管道长度适当加好临时固定卡，待核定不同卫生器具的给水预留口高度和位置，找平找正后埋设好支管管卡，并上好临时封堵。 （4）立管安装时，应自上而下统一吊通线，均匀固定好管卡，由下到上按顺序进行安装，并复核预留甩口的高度，方向是否正确。立管上阀门安装朝向要合理，便于操作和维修，支管留口要装临时封堵。安装完毕后用线坠吊直找平，最终调整固定管卡，配合土建封堵楼板管洞。 （5）干管安装时，一般从总进水口开始操作，总进水口端头需加装好临时堵板以备试压用。管道安装前要清扫管膛，安装时要找平
市政给水管道工程 施 工 方 案 设 计 编写人：李柏辉 学号：20143452 班级：市政14-1 二0一六年六月二十四日
目录 第一章工程概况和编制依据 (1) 一、工程概况 (1) 二、本施工组织设计的主要编制依据为下列文件规范 (1) 第二章施工准备 (2) 一、施工现场生产准备 (2) 1、现场调查踏勘和环境调查 (2) 2、设备及物质准备 (2) 3、现场四通一平 (2) 4、施工人员及图纸准备 (3) 5、管道定线与放线准备 (3) 第三章沟槽的土方开挖施工 (3) 第四章沟槽断面设计 (4) 第五章沟槽开挖的质量要求与安全措施 (5) 一、沟槽开挖的质量与施工安全措施 (5) 1、开挖的质量要求 (5) 2、沟槽开挖安全措施 (5) 第六章基础施工 (5) 一、形式和种类的选择 (5) 二、材料的选择 (5) 三、基础施工 (6) 1、沟槽验收 (6)
2、支模 (6) 3、浇筑混凝土及捣实 (6) 4、养护 (6) 第七章地基处理的目的与意义 (6) 一、地基处理的意义 (6) 二、地基处理的目的 (7) 第八章基础施工的顺序 (7) 1、沟槽验收 (7) 2、支模 (7) 3、浇筑混凝土及捣实 (8) 4、养护 (8) 第九章管道安装施工 (8) 一、管道安装施工的目的 (8) 二、管道安装施工的意义 (8) 三、管道安装施工的方法 (8) 1、下管前的准备 (8) 2、下管 (9) 1）、下管的要求 (9) 2）、下管方法 (9) （1）、人工下管 (9) （2）、机械下管 (9) 3）、稳管方法 (9)
4）、管道焊接 (10) （1）、焊接准备 (10) （2）、管道焊接控制 (10) 第十章管道安装质量检查 (10) 1、强度试验 (11) 2、气密性试验 (11) 第十一章土体回填 (11)
室外管网工程施工方案 一、工程简介 本工程为XX综合楼、办公楼、生产楼工程的室外管网系统，包括室外排水、室外采暖及室外给水工程（生活给水和消防给水）。整个场地大部分为岩石，，其余部分为素土及回填土，具体情况根据现场施工确定。 二、施工准备 为了优质快速建设好该工程，应认真做好以下各方面的准备工作，确保实现计划目标。 施工准备工作：①在项目技术主管主持下，施工工长、质检员认真熟悉图纸、设计说明，查找相关标准图集，做好技术准备工作。②为保证整个现场充足的临时供水，使管网简洁化、规范化，根据施工总平面布置图，结合工程的用水特点及要求，本室外工程临时供水分别在化粪池和消防水池处设置水龙头，消防水池和化粪池可以储备水，以保证施工用水。供水管道均采用PVC复合管，粘胶连接。 ③本工程的所有三级箱由现场需要进行设置，但所有三级箱均为"一机一闸、一漏一箱"进行电力控制。动力和照明在二级箱处分开设置，三级箱处严禁动力、照明用电混合使用。本工程的临设照明用电采用铜芯线沿墙明敷；施工现场照明用电在地面以下的均采用36V以下安全电压进行供电，在地面上的照明用电采用三芯线电力电缆进行供电，以达到用电安全、可靠。④生产设备、相关的施工材料有序有计划的运到施工现场，保证施工人员的数量，按预定工期完成任务。 三主要工程项目的施工方案、施工方法 1雨污水管道施工 1施工工序 施工准备→测量放线→土石方开挖→沟槽清理（平整）→管道垫层→管道安装→管道连接→检查井砌筑→管道试验→土方回填夯实
2测量放线 在现场内建立高程测量控制网，管道标高按设计坡道，每10m计算一个标高点，严格控制标高，保证各个管道能够按设计标高铺设，根据设计图纸检查井井号，放出管道中心线，根据高程差按开挖边坡推算两侧开挖宽度。并用石灰粉或滑石粉撒出两侧开挖范围线，以指导沟槽开挖施工。待沟槽开挖至设计高程时，采用坐标法放样。定出检查井中心位置，并用木桩做好标记；并在两侧增设保护桩，以便检查井施工及管道安装过程中进行复核。 3沟槽开挖（包括土石方） 本工程室外污水管道管径为DN200的钢筋混凝土管道，雨水管道为 DN300的钢筋混凝土管，院内部分为机械开挖，院内最后一个检查井至市政污水井之间市政管道管线较多，采用人工开挖。平均深度在0.85~1m左右，土质较好，且多为石方，开挖的时候槽底原状地基土不得扰动，机械开挖时槽底预留200～300mm土层由人工开挖至设计高程，夯实整平，石方超挖的部分采用砂或细土回填，沟底整平夯实，然后按设计标高铺混凝土垫层，敷设管道。 本设计为给出沟槽开挖宽度，按下式进行沟槽开挖 B＝D0＋2(b1＋b2)公式一 式中B——管道沟槽底部的开挖宽度(mm)； D0——管外径(mm)； b1——管道一侧的工作面宽度(mm)，可按下表选取； b2——有支撑要求时，管道一侧的支撑厚度，可取150～200mm； 管道一侧的工作面宽度 管道的外径D0管道一侧的工作面宽度b1(mm) 混凝土类管道金属类管道、化学建材管道 D0≤500刚性接口400300
一、开挖管沟 1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度； 2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商； 3）开挖前按设计管线的走向放中心线，打标记木桩； 4）挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工； 5）挖掘时，防备下雨时雨水流入管沟，活地下渗水现象，应当准备必要的排水设备； 6）挖掘管沟尺寸（不用钢板支撑时）一般坡度取0.33。 注：（1）埋深度北方地区应大于在当地冻土层以下； （2）快速道、重载车辆较多的埋深管子地方，按设计管道内压及外压的 1.5-2倍安全系数考虑深度，但绝对不能小于⒈2米埋深度； （3）h’为砂垫层厚度； 松土或其它不稳定土层大于2米深采用撑板支撑，开始支撑的开挖管沟深度不得超过1.0m，挖深与支撑交替进行，每次交替的深度为0.4—0.8m； 二、管基土加固 1）管道地基应同时满足容许沉降量和容许垂直承载力的要求，如不满足时，应按设计要求采取措施，如某管基段岩土勘测不明，设计未考虑到，开挖后现场发现淤泥质及松质粘土，应及时通知施工监理，地基采用置换土垫层法或打地基桩等方法解决； 2）一般情况下球管管基垂直承载力满足设计要求,不需要设特别基础，个别地段为减少管子产生的应力，施工现场有时把管子的支撑面挖成圆形，使管子安装时管体尽量与原来地基紧密接触； 3）采用砂夹石灰土基础； 4）过路口采用套管或混凝土承台式基础； 管道安装 一、安装程序； 本规定按照中华人民共和国GB50268-97给排水施工及验收规范6-5-1铸铁管道安装基础。
一、土方工程 本工程的土方工程施工主要包括：①土方开挖②土方回填（包括管侧及管顶两部分）。由于此工程位于宽阔的马路边，施工机械进入现场比较方便。 1、土方工程平衡调配 调配原则上能进行填筑的土方，尽量考虑挖填结合加以利用，减少土方的外调量。 （1）土方开挖时，土方沿开挖线就近堆放。 （2）机械开挖优先选择适合回填要求的堆放在回填土堆土区，再将多余运至弃土区。 （3）土方开挖边坡 按1:0.5开挖下口工作面每边留0.2m。 2、土方开挖 本工程采用1.0m3反铲挖掘机挖土，装载机、自卸汽车等土方机械。为保证工期,施工现场的机械设备根据施工方案，结合现场实际情况，由专人负责及时调度，最大限度地使施工机械处在满负荷工作。 （1）土方开挖边坡1:0.5。 （2）基坑尺寸应根据施工方案决定，按基底的设计尺寸并留足够的肥槽，以便设置排水沟，支撑及必要的工作面。在开挖前按测量中心线放出开挖边线及基坑底界线。弃土位置高度尽量
不超过1.5m。 （3）在采用机械开挖沟槽时应遵守下列规定： ①开工前应进行地下建筑物和其它已有管线的调查。 ②机械开挖基坑时，基底以上至少保留20cm不挖。采用人工清理至槽底。 ③挖土机工作或行走时，应注意架空线路，不得在架空输电线路下工作。如在高低压架空线路一侧工作时，垂直及水平安全距离均不应小于下表的规定。 挖土机械与架空线的安全距离 ④在基槽挖土过程中应在随时注意土质变化情况，地下水情和标高等的变化，经常检查。如发现异常应及时记录与有关部门联系；如发现文物、地下管线就妥善保护，待有关单位处理后，方允许继续施工。
⑤基槽开挖质量应符合下列规定： 不扰动自然地基，地基处理符合设计要求。 槽壁平整，边坡坡度符合施工设计规定。 槽底高程允许偏差0-30mm。 3、土方回填 根据工程特点及实际情况，对堆放在回填区域的回填土做试验，选择最优含水量，确定铺层厚度和压实遍数，以及有关技术参数。 施工程序：首先清除回填区及取土区的积水、杂物，由回填区最深部分开始，分层铺设、碾压。现场配备专职技术人员，测定压实后的干容量，检验其压实系统，和压实范围符合设计要求后，再填上层土，并按规定现场取样报请监理工程师验收。 土方回填采用铲运机运土，推平、碾压，局部(机械作业不具备条件的)采用人工配合找平、蛙式打夯机夯实。 为保证回填土的质量，必须做好以下几点： (1)土方回填前清除原地面草皮、树根、建筑垃圾等杂物，并将填土表面碾压密实，报监理工程师验收合格后，方可进行墙后回填； (2)采用符合要求的土源作为回填土料，其含水率应控制在最优含水率，具体办法是采用翻松、洒水、凉晒等措施。铺土厚度与土块粒径不得大于规范和试验要求。分段回填时，各段之间设定标志，以防漏压、欠压。上下层分段位置搭接应错缝；
1、给水管道施工工序 2.1.1 施工前要复测准备接入的管线的位置和高程，与设计高程无矛盾时方可进行施工。施工中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行竣工测量。 开槽前要认真调查了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善加固保护措施。 2.1.2 机械开槽，槽底预留20cm，由人工清理槽底，确保槽底原土不受扰动。 2.1.3 开槽坡度为1：0.25（当深＞2.5m时，拔台宽度为0.50m），若遇土质不好，坡度要放大，如位置受限，采用支护防止塌槽，开槽断面按设计要求执行。 2.1.4 开槽后，在铺设基础之前应约请有关人员包括设计、监理、甲方验槽，合格后方可进行下道工序。 2.1.5 槽底经验收合格后，采用1：9水泥石屑铺设基础，水泥石屑基础应洒水夯实（夯三遍）以确保密实。 2.2 管道施工 2.2.1 采用DN200HDPE管材，管道接口采用焊接的形式连接，管道的施工应该严格按照《给水排水管道工程施工及验收规范》GB50268-97要求施工。 2.2.2 管材及配件的性能要求： 2.2.2.1施工所使用的管材，管件应分别符合相应〈〈给水用PE管〉〉GB13663-2001的要求，管道上所使用的阀门和管件，其压力等级不应低于管道工作压力的1.5倍。材料进场后及下管前要对管材及附件进行检验，包括文字证明及实物的检查。
2.2.3 管材及配件的运输和存放 2.2. 3.1 管材在运输、装卸及堆放过程中严禁抛扔或激烈碰撞，应避阳光爆晒。 2.3.3.2 PE管管材、配件堆放时，应放平垫实，堆放高度不宜超过1.5米。 2.3.4 管道的铺设应在沟底标高和管道基础质量检查合格后进行进行，再铺设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。 2.2.4 管材吊运与下管： 2.2.4.1 管材在吊运及放入沟内时，应应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。 2.2.4.2 每天下班前及时封堵，防止被水浸泡。 2.3 PE管接口施工热熔对接连接2. 3.1热熔对接连接是将电加热板插入两管材接口之间，对管材的连接面加热，当两管材的连接面加热到熔融状态时，抽出加热板，施加一定压力，使之形成均匀一致的凸缘，待冷却后即熔接牢固。是通过热熔对接焊机进行操作的。 2.3.2热熔对接连接一般分为五个阶段；预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。加热温度和各个阶段所需要的压力及时间应符合热熔连接机具生产厂和管材、管件生产厂的规定。 注：热熔对接焊接时，要求管材或管件应具有相同熔融参数，且最好应具备相同的SDR值。另外，采用不同厂家的管件时，必须选择合理的与之相匹配的焊机才能取得最佳的焊接效果。 2.3.3管道连接时，其熔融、对接、加压、冷却等工序所需要的时间，必须按工艺规定，用秒表计时。 2.3.4在保压冷却期间不得移动连接件或在连接件上施加外力。 2.3.5热熔对接连接的施工过程和操作工艺如下： （1）施工过程： A、将待连接管材置于焊机夹具上并夹紧； B、清洁管材待连接端并铣削连接面； C、校直两对接件，使其错位量不大于壁厚的10%；
