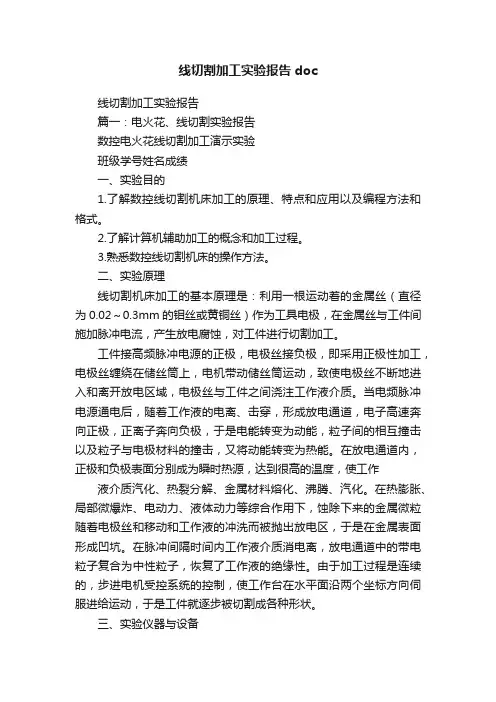

线切割加工实验报告
篇一：电火花、线切割实验报告
数控电火花线切割加工演示实验
班级学号姓名成绩
一、实验目的
1.了解数控线切割机床加工的原理、特点和应用以及编程方法和格式。
2.了解计算机辅助加工的概念和加工过程。
3.熟悉数控线切割机床的操作方法。
二、实验原理
线切割机床加工的基本原理是：利用一根运动着的金属丝（直径为0.02～0.3mm的钼丝或黄铜丝）作为工具电极，在金属丝与工件间施加脉冲电流，产生放电腐蚀，对工件进行切割加工。
工件接高频脉冲电源的正极，电极丝接负极，即采用正极性加工，电极丝缠绕在储丝筒上，电机带动储丝筒运动，致使电极丝不断地进入和离开放电区域，电极丝与工件之间浇注工作液介质。当电频脉冲电源通电后，随着工作液的电离、击穿，形成放电通道，电子高速奔向正极，正离子奔向负极，于是电能转变为动能，粒子间的相互撞击以及粒子与电极材料的撞击，又将动能转变为热能。在放电通道内，正极和负极表面分别成为瞬时热源，达到很高的温度，使工作
液介质汽化、热裂分解、金属材料熔化、沸腾、汽化。在热膨胀、局部微爆炸、电动力、液体动力等综合作用下，蚀除下来的金属微粒随着电极丝和移动和工作液的冲洗而被抛出放电区，于是在金属表面形成凹坑。在脉冲间隔时间内工作液介质消电离，放电通道中的带电粒子复合为中性粒子，恢复了工作液的绝缘性。由于加工过程是连续的，步进电机受控系统的控制，使工作台在水平面沿两个坐标方向伺服进给运动，于是工件就逐步被切割成各种形状。
三、实验仪器与设备
1、计算机
2、线切割机床
四、实验内容简述
1. 现场熟悉数控电火花快走丝线切割机的控制组件及功能
2. 练习数控电火花快走丝线切割机的开关机操作
3. 进行数控电火花快走丝线切割机电极丝的安装及调整操作
(1) 电极丝的绕丝、紧丝操作
具体步骤如下：
①将购回的丝盘上的电极丝绕在储丝筒上；
②使储丝筒移动到其行程的一端，把电极丝通过导丝轮引向储丝筒端部的螺
钉处并压紧；
③打开张丝电机启停开关，旋动张丝电压调节旋钮，调整电压表读数至电极
丝张紧且张力合适；
④旋转储丝筒，使电极丝以一定的张力逐渐均匀地盘绕在储丝筒上；
⑤待储丝筒以至其行程的另一端时，关掉张丝电机启停开关，从丝盘处剪断
电极丝并固定好丝头。
(2) 电极丝垂直校正
在具有U、V轴的线切割机床上，电极丝运行一段时间、重新穿丝后或加工新工件之前，需要重新调整电极丝对坐标工作台表面的垂直度。校正时使用一个各平面相互平行或垂直的长方体，称为校正器
具体步骤如下：
①擦净工作台面和校正器各表面，选择校正器上的两个垂直于底面的相邻侧
面作为基准面，选定位置将两侧面沿X、Y坐标轴方向平行放好；
②选择机床的微弱放电功能，使电极丝与校正器间被加上脉冲电压，运行电
极丝；
③移动X轴使电极丝接近校正器的一个侧面，至有轻
