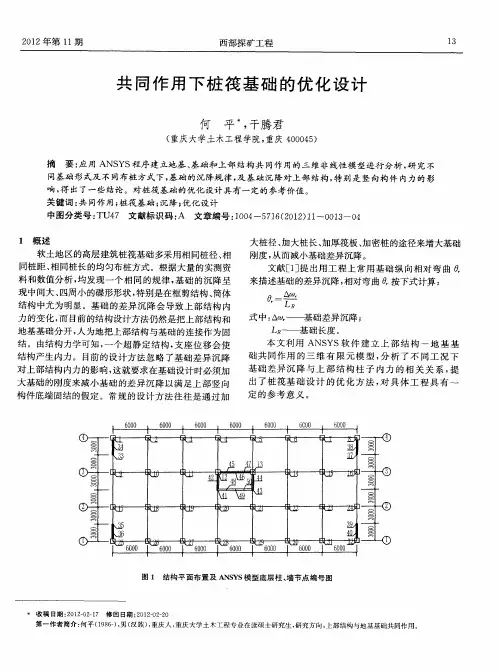

桩筏基础的优化设计
摘要: 作者结合工作实践，主要探讨了桩筏基础的设计。供大家一起学习。
关键词: 桩筏基础, 设计方法, 数值分析,减沉设计, 变刚度调平设计
1．引言
桩筏基础顾名思义是由桩基和筏基共同组成，属于混合基础型式，在软土地区使用较多，桩筏基础传统的计算方法是采用结构力学的方法，将整个静力平衡体系分割成上部结构、基础和地基三个部分，各自独立求解。对筏板一般采用倒梁法或倒楼盖法，显然这样各自独立求解的计算结果与实际工作状态是不相符的，忽视了上部结构与基础之间以及基础与地基之间的变形连续条件, 造成了计算的偏差。因此，寻求桩基础设计的简化和优化方法，是设计人员的迫切课题，许多学者在这方面进行了卓有成效的工作，提出了各种考虑桩土相互作用的优化设计方法，有的方法己经应用于实际工程，取得了可观的效益。
2．桩筏基础设计思路
对于摩擦群桩或端承摩擦群桩的桩筏基础，其主控因素一是建筑物的沉降和不均匀沉降，二是地基的承载力。目前常见的设计思想是按承载力控制设计思路和按沉降控制设计的思路。在深厚土层特别是深厚软土层中的桩筏基础的失效，绝大多数是由于总体沉降或差异沉降过大造成的。这种情况下，采用以沉降控制设计的思路
一、旋挖成孔灌注桩基施工 本工程桩基础采用旋挖机械成孔灌注桩，共配置8台SR200D旋挖钻机。 1、旋挖桩施工流程 旋挖桩的施工工艺流程见下图。 2、旋挖桩施工方法 （1）测量放线定位 复核建设单位提供的测量控制点符合要求后，测放出各桩桩位，拼装好桩架就位。根据预先测设的测量控制网（点），定出各桩位中心点。双向控制定位后埋设钢护筒并固定，以双向十字线控制桩中心。开钻前必须先校核钻头的中心是否与桩位中心重合。在施工过程中还须经常检测钻具位置有无发生变化，以保证孔位的正确。 （2）钢护筒埋设： 护筒有定位、保护孔口和维持液（水）位高差等重要作用，可采用打埋和挖埋等设置方法。当挖埋时，护筒与坑壁之间用粘土填实。护筒埋设深度根据地质情况而定，一般为2.5~3.0m，要求高于地面50cm。 （3）挖土（岩）成孔
旋挖钻机的钻进工艺采用静态泥浆护壁钻斗取土的工艺，是一种无冲洗介质循环的钻进方法，但钻进时为保护孔壁稳定，孔内要注满优质泥浆(稳定液)。旋挖钻机工作时能原地做整体回转运动。旋挖钻机钻孔取土时，依靠钻杆和钻头自重切入土层，斜向斗齿在钻斗回转时切下土块向斗内推进而完成钻取土；遇硬土时，自重力不足以使斗齿切入土层，此时可通过加压油缸对钻杆加压，强行将斗齿切入土中，完成钻孔取土。钻斗内装满土后，由起重机提升钻杆及钻斗至地面，拉动钻斗上的开关即打开底门，钻斗内的土依靠自重作用自动排出，钻杆向下放关好斗门，再回转到孔内进行下一斗的挖掘。 在成孔过程中要根据土层情况及时注入泥浆护壁，同时合理调节泥浆的比重，成孔应连续进行不得中断，在停机时，应保持孔内水位的高度泥浆比重及粘度符合规范要求，以防坍孔。 在土层中成孔时，采用一般锥形桶斗齿取土，穿透土层后，更换带挖掘机斗齿的钻头掘进，一直致达到设计要求的深度方可终孔。 成孔时须及时填写施工记录，在土层变化处捞取渣样，判明土层，以便与地质剖面图核对，达到设计岩面后，及时取样鉴定。 成孔时要依据土层情况，控制进尺速度，为确保孔的垂直度符合设计要求，须保持桩机平整、加强检查、勤检勤纠。 施工过程需备足泥浆，可采用膨润土拌制泥浆，经分离处理后的废渣，通过密闭的专用汽车外运。施工中做到泥浆不外溢，严禁将废浆直接排入场地周边的下水道或河道。 3、护壁泥浆 钻孔泥浆由水、粘土（或膨润土）和填加剂组成。在钻孔中，由于泥浆相对密度大于水的相对密度，故护筒内同样高的水头，泥浆的静压力比水大。由于静水压力的作用，泥浆可作用在井孔壁形成一层泥皮，阻隔孔内外渗流，保护孔避免于坍塌。此外，泥浆还起悬浮钻渣的作用，使钻进正常进行。在反循环回转中泥浆主要起护壁的作用。 根据钻孔方法和土层情况，调制的钻孔泥浆及经过循环净化的泥浆性能指标可参考下表。 （1）粘土的选择 粘土以水化快、造浆能力强、粘度大的膨润土或接近地表经过冻融的粘土为好，若采用较
《桩基础课程设计》课程设计
《桩基础课程设计》 题目：某实验室多层建筑桩基础设计 学生姓名：-------------------- 指导教师：-------------------- 考核成绩：-------------------- 建筑教研室
目录 一、课程设计任务书 (3) 二、课程设计指导书 (5) （一）课程设计编写原则 （二）课程设计说明书编写指南 1、设计资料的收集 (5) 2、桩型、桩断面尺寸及桩长的择 (7) 3、确定单桩承载力 (7) 4、桩的数量计算及桩的平面布置 (10) 5、桩基础验算 (11) 6、桩身结构设计 (14) 7、承台设计 (15) 三、附录 附录一：课程设计评定标准 (21)
《桩基础课程设计》 设计任务书 题目：某实验室多层建筑桩基础设计 时间及地点：2009年月日-- 月日（1周），教室 指导教师： 一、课程设计基础资料 某实验室多层建筑一框架柱截面为400mm×800mm，承担上部结构传来的荷载设计值：轴力F=2800kN，弯矩M=420kN·m，H=50kN。经勘查地基土层依次为：0.8m厚人工填土；1.5m厚黏土；9.0m厚淤泥质黏土；6m厚粉土。各土层物理力学性质指标如下表所示，地下水位离地表1.5m。试设计该桩基础。 表7-35 各土层物理力学指标 土层号土层名称土层 厚度 （m） 含水 量 (%) 重力密 度 （kN/m 3） 孔隙 比 液限 指数 压缩模量 （Mpa） 内摩 擦角 (0) 凝聚 力 (kPa) ①②③ ④⑤ ⑥人工填土 黏土 淤泥质黏 土 粉土 淤泥质黏 土 风化砾石 0.8 1.5 9.0 6.0 12.0 5.0 32 49 32.8 43.0 18 19 17.5 18.9 17.6 0.864 1.34 0.80 1.20 0.363 1.613 0.527 1.349 5.2 2.8 11.07 3.1 13 11 18 12 12 16 3 17 二、设计依据和资料（详见实例） 三、设计任务和要求 根据教学大纲要，通过《土力学地基基础》课程的学习和桩基础的课程设计，使学生能基本掌握主要承受竖向力的桩基础的设计步骤和计算方法。 本课程设计拟结合上部结构为钢筋混凝土框架结构的多层、高层办公楼，已知其柱底荷载、框架平面布置、工程地质条件、拟建建筑物的环境及施工条件进行桩基础设计计算，并绘制施工图，包括桩位平面布置图、承台配筋图、桩配筋图及施工说明。 桩基设计依据为《建筑桩基技术规范》（IGJ94-94）与《混凝土结构设计规范》（GB50010-2002）。 四、课程设计成果及要求 设计成果包括说明书、桩基础设计计算及施工图内容。具体要求如下： 1）、说明书
钻孔灌注桩设计说 、一般说 【一】本说明为通用说明，说明中凡有”符号者适用于本设计 【二】本说明及附图中尺寸均以毫米为单位，标高以米为单位 0.000.004.35米为室内地面标高【三】本工程的绝对高程 设计依 采用中华人民共和国现行国家规程进行设计，主要有 《建筑地基基础设计规范GB5000200 《建筑桩基技术规范JGJ9200 《建筑桩基检测技术规范JGJ10200 、桩体施工说 【一】本工程根据宁波冶金勘察设计研究股份有限公司的本工程《岩土工程勘察报告进行设计，日期201月 【二】根据岩土工程勘察报告，本工程采用钻孔成孔灌注桩，桩长约4~7米 以-层粉土及-层粉土做桩端持力层，桩端以桩长控制 【三】本工程设计转孔灌注桩为端承桩，成孔的控制深度应符合以下要求 1图纸中设计桩长是根据地质资料估计的桩端的终孔标高应以持力层岩样和 孔进尺为主要依据，以设计桩长为参考依据 2桩孔成形后必将孔底沉渣清理干净，清空后孔底沉渣厚度不得大5，桩孔 检合格后立即安放钢筋笼，灌注水下混凝土 【四】本工程设计钻孔灌注桩为摩擦桩，成孔的控制深度应符合以下要求 1施工必须保证图纸设计桩长桩端终孔标高的决定一设计桩长为主，以成孔 尺速度为辅 2桩孔成形后必须讲孔底沉渣晴朗干净，清孔后孔底沉渣厚度不得大15， 孔质检合格后立即安放钢筋笼，灌注水下混凝土 【五】本工程设计钻孔灌注桩为摩擦—端承桩，成孔的控制深度应符合以下要求 1施工必须保证图纸设计桩长桩端终孔标高的决定一设计桩长为主，以成孔 尺速度为辅 2桩孔成形后必须讲孔底沉渣晴朗干净，清孔后孔底沉渣厚度不得大10， 孔质检合格后立即安放钢筋笼，灌注水下混凝土 【六】施工要求 1采用泥浆护壁成孔时，施工期间护筒内泥浆面应高于地下水1.米以上， 受水位涨落影响时，泥浆面应高出最高水1.米以上，泥浆制备和处理详情 JGJ94-2006.3.条6.3.条 2冲击成孔及钻孔成孔灌注桩的机具选择、护筒的埋设、冲（钻）孔施工要领 要求应遵照规JGJ94-200中有关具体条文 】钻孔成孔灌注桩详6.3.条6.3.条 】冲击成孔灌注桩详6.3.1条6.3.1条 3当清孔指标可能超过规定值时，应采取桩端后筑浆技术，清孔后应立即浇灌
桩基础课程设计书 （2013级岩土班） 非常不错的桩基础课程设计，值得一看。 班级：土木135 日期：2017年1月9日
目录 桩基础课程设计书 (1) （2013级岩土班） (1) 1.设计资料 (3) 1.1地形条件及其参数 (3) 1.2设计题目 (3) 1.3设计荷载 (3) 2灌注桩基设计 (3) 2.1单桩承载力计算 (4) 2.1.1单桩竖向极限承载力标准值计算 (4) 2.1.2.基桩竖向承载力设计值计算 (4) 2.2初步拟定承台尺寸 (5) 2.3桩基竖向承载力验算 (5) 2.4承台的设计计算 (8) 2.4.1 C轴柱下的承台设计计算（含桩身设计） (8) 2.4.2 B轴柱下承台设计计算（含桩身设计） (16) 2.4.3 A轴柱下承台设计计算（含桩身设计） (21) 2.4.3.1桩承台设计计算 (21) 3设计图纸 (27)
1.设计资料 1.1地形条件及其参数 地层条件及其参数详见桩基设计任务书。 1.2设计题目 灌注桩基础课程设计 1.3设计荷载 题号：荷载6 ，层厚1。 （1）柱底荷载效应标准组合值如下： ○A轴荷载：F k =2175kN，M xk =258kN m ?，V k=155kN。 ○B轴荷载：F k =2480kN，M k =227 kN m ?，V k=160kN。 ○C轴荷载：F k =2700kN，M k =230kN m ?，V k=150kN。 (2)柱底荷载效应基本组合值如下。 ○A轴荷载：F k=2780kN，M k=270 kN m ?，V k=199N。 ○B轴荷载：F k=3675kN，M k=240kN m ?，V k=181kN。 ○C轴荷载：F k=3275kN，M k=255 kN m ?，V k=192kN。 设计○B、○A、○C轴柱下桩基。 2灌注桩基设计 建筑物基础设计方案采用混凝土沉管灌注桩，具体设计方案如下：室外地坪标高为-0.45m，自然地面标高同室外地坪标高。根据设计资料，该建筑桩基属丙级建筑桩基，拟采用直径为400mm的混凝土沉管桩基础，选用○5号土层粉砂层为持力层，桩尖伸入持力层0.6m（对于砂土不小于1.5d=600mm），设计桩长15.0m，
桩基础与筏板基础成本比较 一）桩基础工程量计算 1）桩的工程量计算 a)d=900桩；单桩承载力R=2900kN;C30混凝土；桩长L=6m;主筋为Ⅱ级钢筋，箍筋为Ⅰ级钢筋。 混凝土（含护壁） V1=0.62∏×6=6.79 m3,共84根，∑V1=570m3。 b) d=1000桩 R=3385 kN;其余同d=900桩 V2=0.652∏×6=7.964 m3,共15根，∑V2=119.5m3。 ∑V1+V2=689.5 m3、 c)主筋计算（￠20） L=5×16×84+5×18×15=8070m G=8070×1.58=12.75 (t) d）箍筋计算（￠8） L1=0.8∏×( 4/0.2+1/0.1)=75.4 m；L2=0.9∏×30=84.8 m L3=0.9∏×( 5/0.2+1/0.1)×5=156 m；L4=1∏/0.2×5=157 m ∑Li=23064.6 m ，G=23065×0.395=9.11 (t) 小结：桩用C30混凝土 690 m3； Ⅱ级钢筋12.75 (t) Ⅰ级钢筋9.11 (t)
2）墙下承台梁计算 承台梁总长L=195m； 每米长墙下承台梁用钢量 主筋（￠20；￠12）Ⅱ级钢筋 g1=16×2.47+8（腰筋）×0.888=47.1㎏ 箍筋（￠8）Ⅰ级钢筋 g2=[(1.2+1.1)×2+(1.1+0.18)×2×2+1.2×4]×0.395×5=38.2㎏墙下承台梁混凝土用量 V=1.2×1.1×195=197m3 g1=47.1×195=9.2 (t) g2=38.2×195=7.5 (t) 小结： C30混凝土 197 m3； Ⅱ级钢筋9.2 (t) Ⅰ级钢筋7.5 (t) 3)承台CT1 a) 混凝土C30 V=5.1×3.1×1.2×2=37.94 m3 b) 主筋计算（￠20） g1=[(3.1+1.2)×2×39+(5.1+1.2)×2×24]×2.47×2=3.15(t) 小结： C30混凝土38 m3； Ⅱ级钢筋3.15 (t) 4)承台CT2 a) 混凝土C30 V=1.8×3.15×1.1×2=12.5 m3 b) 主筋计算（￠20 ；￠12）
岩土工程中局部桩筏基础的设计 摘要：本文描述了在加拿大的多伦多地区在复杂的岩土工程条件下的局部桩筏基础（PPRF）的设计。PPRF是根据侧向土压力，不均匀分布的建筑荷载和地基不均匀承载力来设计的。该桩主要布置在地基沉陷教的地区。也就是在筏板基础承受较大压力而土体承载力较低的西北部地区。为了保持PPRF的完整性，一个统一的单位标准被应用于桩筏设计。整体的稳定，包括滑动和倾覆也是PPRF设计的一部分。同时，也使用了计算机软件分析。 高园项目是位于加拿大多伦多的一个中密度公寓建设项目。其海拔变化从101.6到102.1米。沿着BloorStreet West/Ellis 公园道大约在其东南方11米，详见图1. 在整个建筑物下面建了三层车库。在西北部边缘下挖11m在东南边界挖了大概1m。虽然沿着Bloor Street West and Ellis Park Road没有安装永久锚杆。 沿着北部和西部的边界的地下室墙壁受到140.4KPa的土压力。 地质条件 在实地4个钻井中，最大深度为37.4米。土壤样本检测方法采用标准贯入度。在实验室内进一步检测和表征土壤样本。 工程土壤条件概括如下：在北部14米到14.2米和南部的1.7米到7米处被深棕色粉质砂土和砂质粉土填充。灰色粉砂质粘土扩展至深处14.6到30.0米，非常坚硬。在深21.9米到32.9米处富集紧密的砂纸淤泥。在深22.6到34.3米处风化页岩的顶端存在一层坚硬的灰色潮湿的粘土质粉砂层。详见图 2.乔治
