SG—025

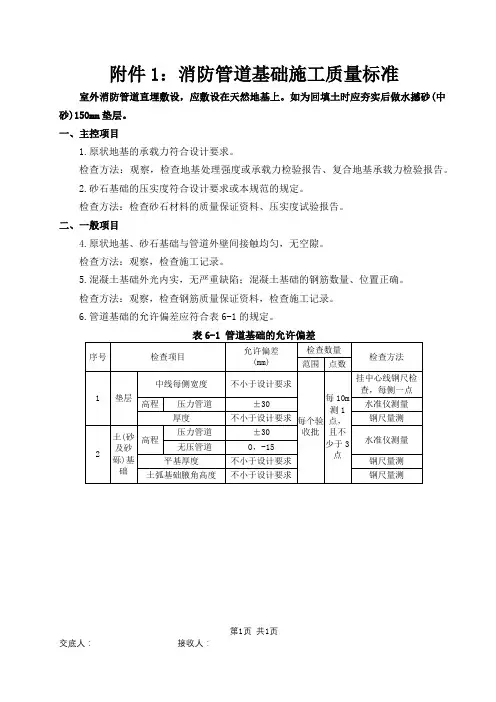

管道基础分项工程（验收批）质量验收记录表
注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量（技术）负责人等进行验收
四川省建设厅监制
施工技术交底记录 2011 年 2 月 22 日工程名称分部工程雨污水管道工程 分项工程名称砂石基础施工技术交底 交底内容： 管道沟槽验收合格后，应及时进行砂石基础的施工。 一、施工工艺 1、确定检查井的井位和砂石基础施工的段落。 首先应根据设计要求确定各检查井尺寸，根据实际管材长度，以横穿主干管 的过路管处的检查井为固定井位，计算沿线各井实际位置。检查井内管头内壁应 与检查井内抹面平齐，所求的井位与设计井位偏差值不宜大于1/2管长，否则应增减两井间管材根数进行调整。 然后，对计算井位进行实地放样，井位确定后，应自井中心向管线方向各量 取一定长度作为施工的起点，该长度应取以下长度的较大值： ⑴1/2（管线方向的井基长度）+50cm； ⑵承口端在井内时；井中心至承口的计算长度(圆形井：D600管为 45cm；D500管为 38cm；D400管为 43cm）+承口长 +50cm。 井中心放样的同时，应量测出各管的承口位置，砂石基础在管承口处应断开， 断开长度为： 50cm+承口长 +50cm。 2、施工前的准备 首先应按下式确定基础宽度：B=D+2t+2a式中B为基础宽；D为管径；t为 实际管壁厚； a 为管肩宽， a 值执行标准图集，基础厚度为 C1值，垫层顶高程 =管内底高程—实际管壁厚。 交底单位接收单位 交底人接收人

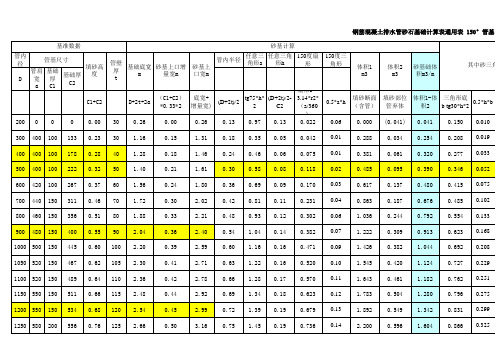

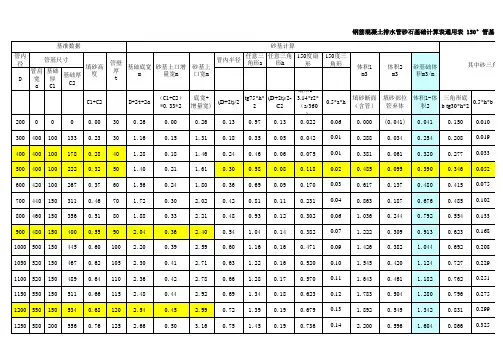

2011 年 2 月 22 日工程名称分部工程雨污水管道工程分项工程名称砂石基础施工技术交底 交底内容： 首先应恢复管道中心线，放出砂石基础的标高,后由质检组和监理工程师对轴线、标高等进行检查验收，合格后方施工。 3、砂石的铺设 投料时质检员和试验员要检查原材料质量。 天然级配砂石 ,其最大粒径不宜大于 25mm; 级配碎石和石屑 ,其最大粒径不宜大于 25mm; 中沙和粗沙。 4、压实 将砂石按设计标高整平（可考虑松铺），压实工具采用蛙式夯，夯实6--8遍，砂石基础压实度不小于 90%，抱角压实度不小于 95%。 5、接口工作坑 开挖接口工作坑，工作坑宽度为管径 D+实际管壁厚 2t+40cm，长度为承口前20cm+承口长度 +20cm，接口处承口下亦应铺设与 C1 层等厚的砂石基础层。 砂石基础宽度采用标准图集04S516/9、10、11、16、17、19，具体见附表一：单位（毫米） 二、安全生产措施 1、施工前要经常检查沟壁稳定性，迅速及时的排除安全隐患后，再行施工。 2、要作好沟槽防水、排水工作，在沟边作业时立足要稳，以防滑入槽内，槽 边要有足够的工作面（不少于0.8m），并要 平稳无障碍物。 3、机械下料时，槽底工人要注意远离沟槽，防止砸伤。 交底单位接收单位 交底人接收人
排水管道施工工艺流程图 施工方案审批监理工程师检查 测量放线测量复核 沟槽开挖 平基混凝土浇筑混凝土强度检验 下管、稳管 管座混凝土浇筑混凝土强度检验抹带 养护 沟槽回填检测压实度
⑴测量放线 由专业测量人员会同勘测单位进行测量控制及 水准点的交桩手续，接桩后及时组织测量人员对水 准点及导线点进行复测，并引测道路中心、雨污水 管线中心，引测临时水准点。 ⑵沟槽开挖 根据实际土质情况和开槽深度，采取坡度1：1沟槽放坡，具体施工时，再结合实际土质情况予以 调整。以保证安全的工作面宽度和边坡坡度。 ⑶验槽 首段土方挖至设计标高后，应及时通知设计、 监理、建设单位共同验槽，验收合格后方可进行下 道工序。其余各段沟槽，开挖至设计高程时，均应 请监理验收并进行隐蔽工程签认。 ⑷管基施工 开挖完成并报监理验槽合格后，重新放线定位，采用全站仪控制管道中心线；用水准仪直接架在沟 底测量，每5米一个测站，控制高程，浇筑10cm厚C15混凝土垫层。 ⑸下管、安管
①钢筋混凝土平口管 养护待管基强度满要求后，用白灰撒放管道中线进行管道安装。采用吊车安装并设专人指挥。测量 人员跟班作业，负责控制管道中线及高程；校正、 稳固管道采用预制砼垫块 排水管管口伸入井室30mm，管顶砖砌圈加固，以减少管顶压力。采用20号10×10钢丝网、2.5cm 厚1：2.5水泥砂浆抹带，插入管基深10～15cm，在抹带施工前，将抹带宽度内管外壁凿毛、刷净、润湿。浇筑C15混凝土管座。待混凝土强度达到要求 时即可回填。 （6）回填 沟槽内砖、石、木块等杂物清除干净，沟槽内不 得有积水，保持降排水系统正常运行，不得带水回填。回填从管道两侧平衡进行，回填土分层夯实（每层20cm），回填土最小压实度（轻型击实标准）：路槽底50cm范围内最小压实度98%，路槽底50-150cm 范围内最小压实度95%，150cm范围内最小压实度90%。回填时每压实层进行密实度取样，经检验合格 再进行上层回填。
砂砾石地瓜石基础施工工艺 1）工艺流程 检验沙石质量→分层铺筑沙石→洒水→夯实或碾压→找平验收 2）对级配砂石、地瓜石进行技术鉴定。 3）砂石材料铺前，最好根据材料的干湿情况，在料堆上适当洒水，以减少摊铺粗细分离的现象。虚铺厚度随颗粒级配，干湿不同情况，一般为压实厚度的1.2-1.4倍。 ①平地机摊铺：每30-50米左右作一标准断面，宽1-2米，洒上石灰粉，以便平地机司机准确下铲，汽车或其它运输工具把砂石料运来后，根据虚铺厚和路面宽度按每个料应铺面积进行卸料。然后用平地机摊铺和找平。平地机一般先从中间开始下正铲，两边根据路拱大小下斜铲。由铲刀刮起的成堆石子，小的可以扬开，大的用人工挖坑深埋，约刮3-5遍即可。 ②厚度相等的木块、砖块控制摊厚度，随铺随挪动。砂砾摊铺要求均匀，如发现粗细颗料分别集中，应掺入适当的砂或砾石处理。 4）洒水：摊铺完一段（约200-300米）后用洒水车洒水，用水量应使砂石料全部湿润又不致造成路槽发软为度。用水量一般在5-8%，冬季为防止冰冻可少洒水或洒盐水（水中掺入5-10%氯盐，根据施工气候确定掺量）。 5）夯实或碾压：洒水后待表面稍干时，即可用10-12吨压路机进行碾压。碾压每分钟60-70米，后轮重叠1/2，碾压方法与石块碎石相同。碾压1-3遍初步稳
定后，用路拱板及小线检验路拱及平整度，及时去高垫低，一般掌握宁低勿高的原则。找补坑槽要求一次打齐，不要反复多次进行。如发现个别砂窝或石子成堆，应将其挖出，重调整级配合后再铺。碾压过程中应注意随时洒水，保持砂石经常湿润，以防松散推移。碾压遍数一般为8-10遍，压至密实稳定，无明显轮迹为止。 6）找平和验收： ①施工适应分层找平，夯压密实 ②最后一层压完成后，表面应拉线找平，并且要符合设计规定的标高。
室外工程管道埋设施工方案及施工工艺流程 一、施工准备： （1）作业班组施工前要了解施工意图，熟悉施工现场。 （2）材料准备： 1）给排水管材及管件：管材及管件的规格品种必须符合设计要求，并有产品出厂合格证。2）塑料管的管材、管件的规格、品种、公差应符合国家产品质量的要求，管材、管件、胶黏剂、橡胶圈及其他附件等应是同一厂家的配套产品。 3）各类阀门有出厂合格证，规格、型号、强度和严密性实验符合设计要求。 4）附属装置应符合设计要求，并有出厂合格证。 5）辅助材料：型钢、圆钢、管卡、油、麻、垫、电焊条等符合设计要求。 （3）施工机具准备： 本工程小型工具由各劳务队自备，机具（砂轮锯、套丝机、台钻、电焊机、煨弯器等），工具（套丝板、压力案、管钳、活板子、手锯、台虎钳、电气焊工具、钢卷尺、水平、小线等）应准备齐全，要求能满足施工要求。 （4）作业条件： 1）有碍管网施工的障碍物已全部清除。 2）管沟、管基已合格并验收。 3）管材、管件及辅助材料已进场。 4）施工机具及人员已配备齐。 二、施工部署： （1）作业部署： 本工程室外管网施工按照设计图纸测量放线，然后开挖沟槽，基底覆砂（管道基础施工），管道采用人工下管。管道排放好，进行接口施工及检查进施工，进行灌水及通水试验，试验合格后回填沟槽。 （2）劳动力部署： 本工程室外管网施工班组，根据现场实际工程量分为多个工作小组分区段施工，每组各区段确保施工人员和机具满足要求。 三、工艺流程： 轴线测定→沟槽开挖→标高测定→管道垫层→管道铺设→管道接口（塞缝、挂网、抹灰）→管道侧砼→沟槽回填→回填土夯实 四、施工工艺 1、轴线测定 根据设计图测设管道中心线和检查井中心位置，设立中心桩。管道中心线和检查井中心位置经复核后方可在施工中使用。 根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制。 在沟槽外检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。 2、沟槽开挖： 在沟槽开挖前，一定要弄清有无地下管线（如电缆、管道等）后方可开挖。沟槽开挖采用机械挖土，人工配合清坡、清底，土方运至堆场。 挖掘机挖土应严格控制标高，防止沟槽超挖或扰动基底土，当开挖接近槽底设计标高时，用人工修整槽底、边挖边修。 挖掘机挖土时设专人指挥，维持现场施工安全。 3、标高测设 现场施工员不定时的在挖至底层土做基础排管等施工过程应经常复核，发现偏差及时纠正。 4、管道垫层
本工艺标准适用于工业和民用建筑的砂石地基、地基处理以及地面垫层（夯实和碾压法）。 2.1材料及主要机具： 2.1.1天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料。在缺少中、粗砂和砾石的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求。颗粒级配应良好。 2.1.2级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3 ，并不宜大于50mm。 2.1.3主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压 路机（6~10t ）、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺或木折尺等。 2.2作业条件： 2.2.1设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。 2.2.2在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。 2.2.3铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。应在未做地基前处理完毕 并办理隐检手续。
积水。 3.1工艺流程： 检验砂石质量f分层铺筑砂石f洒水f夯实或碾压 f找平验收 3.2对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。 3.3分层铺筑砂石 331铺筑砂石的每层厚度，一般为15?20cm不宜超过30cm分 层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面 积的砂石垫层，铺筑厚度可达35cm宜采用6?10t的压路机碾压。 3.3.2砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。 3.3.3分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错 开0.5?1.0m,并应充分压（夯）实。 3.3.4铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。 3.4洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%?l2%。
（二）承插口钢筋混凝土排水管施工方案 污水工程采用采用D=400～800的承插口钢筋混凝土管；管基全部采用180°天然级配砂石垫层基础，接口处承口下应保证有设计要求值的砂石垫层；接口采用承插口接口；检查井采用06MS201-1图集。1、安装前准备工作 （1）管材质量检验 承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm，无蜂窝、灰渣、刻痕和脱皮现象，钢筋保护层厚度不超过止胶台高度。 管体内外表面无漏筋、空鼓、蜂窝、裂纹、脱皮、碰伤等缺陷。管体外表面要有合格证、管材型号、出厂水压试验结果、制造及出厂日期等标识。 （2）接口胶圈质量检验 密封胶圈必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷；其硬度、压缩率、抗拉力、几何尺寸等要符合有关规范和设计的规定。检查证明胶圈出厂检验质量合格德检验报告；产品达到现场后，要抽检5% 的密封胶圈的硬度、压缩率、抗拉力，其值不得小于出厂合格标准。 （3）垫层砂质量检查 采用坚硬、洁净、级配良好的天然砂，含泥量不大于5%。砂的品质、质量要符合国家现行标准《普通混凝土用砂质量标准及检验方法》（JGJ52）得要求，进场后按照有关规定进行取样试验。 （4）机具准备
根据管道直径的大小，选择合适的汽车吊、挖掘机、运输汽车、机动翻斗车、推土机、压路机、振动夯、蛙式打夯机、切管机、发电机、倒链、手拉葫芦、千斤顶等机具组合进行管道的安装和回填施工。 2、承插口钢筋混凝土排水管道工艺流程 承插口钢筋混凝土排水管道工艺流程 （1）砂垫层基础 1）管道土方挖除后，人工清理槽底至设计高程。之后马上铺筑砂垫层基础，尽量减少晾槽时间。向沟槽内下砂石料应按照每米用量进行控制，避免在槽底堆料和再由下向上导料。 2）砂石基础由人工平整，摊铺应按照设计厚度加一定的松铺系数。虚铺厚度暂不能确定时，应作试验段进行测试，取得准确数据后再大面积施工。 3）压实工具最好使用平板振捣器或电动夯，禁止使用蛙式夯等跳跃型机具。单点的夯实时间控制在20～30s ，成活后表面平整，无明显起伏。 4）管道下方60°支承角范围内在管道铺设完成后即刻回填，以避免管道因外力作用而产生位移。该部位回填砂石的夯实使用木夯等小型测量放线 开槽、验槽 管道基础 下管、稳管 挖接口工作坑 对口 回填土方 污水管道闭水试验 管道基础
1.玻璃钢管道的施工工艺流程 测量放样→沟槽开挖→基础处理→管道敷设及装配→接口严密 性试验→固定支墩→管道回填→系统严密性试验→系统冲洗消毒2操作要点 2.1测量放样 开工前应校测与本工程衔接的已建管道、构筑物等平面位置和高程。测量时先测量管道系统中心线和检查井、阀门井位置，在管道转弯、分支处设置施工控制桩并撒出石灰线以便开挖，在机械开挖施工时架设水准仪进行跟踪测量。 2.2沟槽开挖 1、沟槽开挖前，应根据施工需要进行调查，掌握管道沿线的现场地形、地貌、建筑物、各种管线和其他设施的情况以及工程地质、水文地质资料、排水条件，并编制排水方案。施工排水系统排出的水，应输送至抽水影响半径范围以外，不得影响交通和破坏道路、农田、河岸及其它构筑物。当管道未具备抗浮条件时，严禁停止排水。 2、沟槽开挖过程及时控制开挖深度，防止超挖；沟槽开挖后应及时恢复沟槽中心线和控制高程，采用设置坡度板来进行高程、中心线控制，随时检查坡度板设置位置和高程是否准确，确保沟槽中心线、坡度及附属构筑物位置正确。 3、沟槽的宽度应便于管道铺设、安装，以及夯实机具操作和地下水排出。沟槽的最小宽度应按下式计算确定：
4、沟槽边坡的最陡坡度应根据沟槽土质确定，必要时沟槽壁应设置支撑或护板，并编制应急预案。土方开挖采用机械开挖，槽底预留20cm由人工清底，开挖过程严禁超挖，以防扰动地基。 5、在软土沟槽坡顶不宜设置静载或动载；需要设置时，应对土的承载力和边坡的稳定性进行验算。 6、当沟槽挖深较大时，应按机械性能合理确定分层开挖的深度。 2.3基础处理 1、当土壤承载力为8～100KPa和非岩石时应采用原状土作为基础；当土壤承载力为5～70KPa时，应采用经夯实后的原土作为基础，夯实密度应达到95％。 2、沟槽底遇淤泥、卵石、岩石、硬质土、不规则碎石块及浸泡土质应挖除后作相应的管基处理。管道经过不良地质时应按设计要求进行管基加固。 2.4管道敷设及装配 1、下管 在沟槽地基质量检验合格，并核对管节、管件位置无误后及时下管。下管采用吊装设备与人工配合。下管时注意承口方向保持与管道安装方向一致，并在各接口处掏挖工作坑，工作坑大小为方便管道对接安装为宜。 2、橡胶圈安装
钢筋混凝土管给排水管道施工方法 ⑴施工程序：测量放线→沟槽开挖→地基处理→砂石垫层→管道平基→管道安装→接口处理→管座浇筑→闭水试验→分层回填→地面恢复。 在垂直方向上采用先深后浅的施工原则。 ⑵施工主要要点 ①测量放线 A.测量放线前由专业测量工程师对甲方提供的控制桩点进行复.据，每隔20米钉设标记桩并加以保护。 B.按设计图中设计边坡坡度算出沟槽上口宽度，然后以两管中心线为准两边平分即为沟槽边线，用白灰作标记，施工按此线开挖管槽。 ②沟槽开挖 按招标书和设计图纸的要求开挖沟槽，我公司拟采用机械开挖，工字钢、槽钢、木板支护的方法施工。 A.开挖沟底比设计基底每侧加宽0.5米，以保证基础施工和管道安装有必要的操作空间，开挖弃土置于挖沟边线1米以外，以减少坑壁荷载，避免对坑壁的扰动，保证基坑稳定。 B.沟槽开挖期间还将加强对其标高的的测量，以防止超挖，机械开挖至设计管底标高以上0.2米时，即停止机械作业，改用人工开挖至设计标高。 C.对于较深的沟槽，若有明显的积水现象，将在沟槽边侧设置宽为20cm，深为15cm 的排水边沟，并且每隔30米左右在槽底边外设一口径为60cm，深为50cm左右的排水集井，水流坡度大于1%，同时在排水集井处用污水泵进行施工排水。 D.当开挖沟槽深度超过2米，且地质情况较差时，需对开挖坑壁进行支撑。 ③地基处理 管沟开挖完毕，如发现管基地质情况良好，则按规定对基底进行整平，清除沟底杂物；如遇软弱地质情况、地下水或下瀑雨等情况。则应会同建设、设计、监理、质监单位进行研究，确定基础处理方案。以设计院的设计变更通知的形式明确基础处理方案。我单位将严格按照设计变更通知的要求，作基础处理的施工。 A.管顶覆土小于4.5米时，根据覆土厚度不同采用相应的砂基础。 B.管顶覆土大于4.5米时，采用180°混凝土基础，详见图纸说明。 ④砂石垫层
冬凌草大厦 砂 石 垫 层 施 工 方 案 林州市建筑工程九公司 基础砂石垫层施工方案 一、工程概况
工程名称：冬凌草大厦 建设单位：鹤壁市鹤企联置地有限公司 施工单位：林州市建筑工程九公司 监理单位：河南国泰工程管理有限公司 本工程位于朝歌路与滨河路交叉口，框架剪力墙结构。总建筑面积12307.29m2。 二、施工准备 1、技术准备 1.1、砂石垫层下的基土层按设计要求施工并验收合格。 1.2、砂石选用天然级配材料，颗粒级配良好。砂石比例为4：6，并搅拌均匀，铺设时不应有粗细颗粒分离现象。 1.3、根据设计要求每层踏步高度差为500mm，宽度为1000mm，每次铺设250 mm，每层铺设500 mm。 2、材料要求 2.1、砂、石在进场使用前必须先验收合格。 2.2、宜采用质地坚硬的中粗砂、碎（卵）石。 2.3、级配砂石材料中不得含有有机杂物，碎石或卵石最大粒径不得大于垫层或厚度的2/3，并不大于50mm. 3、主要机具设备 3.1、根据砂石和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。 3.2、使用的机具设备有：大型挖掘机、压路机、自卸汽车、翻斗车、手推车、铁锹、钢卷尺等。
4、作业条件 4.1、每铺设一层砂石前应对所覆盖的工程进行检测验收，合格后方可进行下一道工序的施工。 4.2施工前，应做好水平标志，以控制铺设的高度和厚度，可采用立桩、竖尺、弹线等方法。 4.3、使用大型机械和汽车时，应事先确定好行走路线、装卸料场地、转运场地等。 4.4、对所有作业人员进行技术交底，特殊工种持证上岗。 4.5、作业时的环境如天气、温度、湿度等状况应满足施工质量可达到标准的要求。 三、施工工艺 1、工艺流程 砂石进场验收→技术交底→准备机具设备→清理基底→分层铺设砂石垫层→分层夯实→检验密实度→修整找平→验收 2、操作工艺 2.1、回填前应将基底地坪上的杂物、浮土清理干净。 2.2、检测砂石料的质量：有无杂质、粒径是否符合要求、含水量是否在控制的范围之内、级配是否符合要求。 2.3、铺筑砂石应分层摊铺，每次铺设厚度应控制在200mm～300mm，每次摊铺之后，用压路机进行碾压、夯实。每次铺设500mm高左右。经检测合格后进行上一层砂石的铺设。 2.4、砂石施工时应适当控制含水量，应在夯实碾压前根据其干湿程度和气候条件，控制砂石的最佳含水量，含水量一般为8％～10％。
