临颍县南苑城市棚户区改造建项目--3#、7#楼
基础褥垫层施工方案
编制人：
审核人：
审批人：
2017年8月日
目录
褥垫层施工作业指导书 (3)
一.目的
3
二.适用范围
3
三.编制依据
3
四.材料要求及主要机具
3
五.施工工艺流程及技术要求
4
六.质量控制
5
七.安全文明施工
5
八.附表
5
砂石褥垫层施工方案 1、材料及主要机具： 1）天然级配砂石或人工及配砂石：宜采用质地坚硬的中砂、粗砂、砾砂（卵）石、石屑或其他工业废粒料。在缺少中、粗砂和砾石的地区，可采用细砂级配应良好。 2）级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不得垫层或虚铺厚度的2/3，并不宜大于50㎜。 3）主要机具：一般应备有平板振动器、装载机、手推车、平头铁锹、喷水用胶管、2米靠尺、小线或细铅丝、钢尺或木折尺等。 2、作业条件： 1）设置控制铺筑厚度的标志，如水平标准桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。2）在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。 3、铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。应在未做地基前处理完毕并办理隐检手续。 4、检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。 操作工艺： 找平验收
1、对级配砂石进行技术签定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。 2、分层铺筑砂石 1）铺筑砂石的每层厚度，一般为15-20㎝，分层厚度可用样桩控制。2）砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。 3）分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5—1.0米，并充分压（夯）实。 4）铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。 5）洒水：铺筑的砂石应级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%-12%。6）夯实或碾压；夯实或碾压的遍数，由现场实验确定。用木夯或蛙式打夯机时，应保持落距为400~500㎜，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50㎝。边缘和转角处应用人工或蛙式打夯机补夯密实。 3、找平和验收： 施工时应分层找平，夯压密实，并应设置纯砂检查点。下层密实度合格后，方可进行上层施工。用贯入度进行检查，小于试验所确定的贯入为合格。
砂石褥垫层施工方案
目录 一、编制依据 2 二、工程概况 2 三、施工准备 2 四、施工部署 3 五、操作工艺 3 六、质量保证 4 七、成品保护 5 八、应注意的质量问题 5 九、安全环保措施 6
2、材料及主要机具 （1）、选用人工级配砂石宜采用质地坚硬的中砂，质地坚硬粒径不大于30㎜的石子。 （2）、级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾，含泥量不宜超过3%。 （3）、主要机具：静力振动器、压路机、挖掘机、装载机、手推车、平头铁锨、喷水用胶管、2米靠尺、小线、钢尺等。 四、施工部署： 1、级配砂石用机械搅拌，机械运输，边角用人工或人力车配合。 2、碾压用压路机，边角用振动器人工夯实。 五、操作工艺 1、用挖掘机拌合级配砂石，严格按3:7比例配制，其质量应达到设计要求或规范规定。拌好后直接运下槽边。 2、基槽内的级配砂石用挖掘机倒运、平摊（人工配合平整）， 2、铺筑砂石 （1）、铺筑砂石的厚度为340㎜，宜采用8~12t压路机碾压密实。碾压后的厚度为300㎜ （2）、铺筑砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。 （3）、分段施工时，接茬处应做成斜坡，每层接茬处的水平距离应错开0.5-1米，并充分压（夯）实。
（4）、铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。 （5）、洒水：铺筑的级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%-12%。 （6）、夯实或碾压：夯实或碾压的遍数，由现场实验确定。用木夯、平板振动器或蛙式打夯机时，应保持落距为400~500㎜，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。采用压路机往复碾压一般碾压不少于4遍，其轮距搭接不少于500㎜，边缘和转角处应用人工或蛙式打夯机补夯密实。 3、找平或验收 （1）、施工时应分层找平，夯压密实，并应设置纯砂检查点。下层密实度合格后，方可进行上层施工。用贯入度进行检查，小于实验所确定的贯入为合格。 （2）、最后一层压（夯）完成后，表面应拉线找平，并且要符合设计规定的标高。 六、质量标准 1、保证项目： 基底土质必须符合设计要求。 2、基本项目： （1）、级配砂石的配料正确，拌合均匀，虚铺厚度符合规定，夯压密实。 （2）、分层留接茬位置正确，方法合理，接茬夯压密实，平整。
目录 第一章编制依据 (2) 第二章工程概况 (2) 第三章施工部署 (2) 第四章劳动力进场计划及需用计划 (3) 第五章主要机械设备 (3) 第六章主要施工方法 (4) 第七章质量标准 (6) 第八章应注意的质量、环境和职业健康安全问题 8.1质量问题 (6)
第一章编制依据 第二章工程概况 本工程为中牟绿博文化产业园区绿博2号安置区工程，位于河南省郑州市中牟县广惠街西、中央大道北、永盛路南、紫薇路东，交通便利。占地面积1208亩，总建筑面积为1424078m2，地上18层和26层，地下一层局部二层，建筑总高度为18层55.8米，26层78.3米。基础为筏板基础和独立柱基。 第三章施工部署 3.1施工目标：严格履行合同，按设计图纸及有关规范、规程施工，确保安全生产，文明施工，杜绝伤亡事故。 3.2质量目标：确保本工程全部达到国家现行的工程质量验收标准。工程一次性行验收合格。 3.3施工准备 1 、资料准备 正式施工前必备的资料主要有：CFG桩检验合格，平面布置放线，施工图设计，施工组织设计，图纸会审纪要及设计变更等，在施工前搜集类似工程场地的设计、施工经验数据。 2、材料准备 根据设计要求准备充分的材料，所有材料均应有出厂合格证及检验合格证明

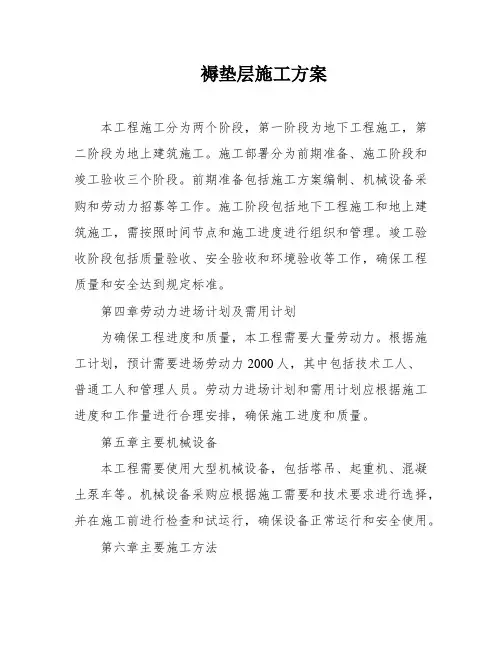

书，保证使用的产品均为合格产品，本工程褥垫层工程常用的材料有：砂、石等。 3、场地准备 场地应做到三通一平，保证机械的正常操作空间，有足够的材料搅拌场地等，材料的堆放场地。 4、机械准备 褥垫层机械设备主要有：搅拌机、平板振动器等，所有设备使用前应进行校准检修，在有效的使用期内使用，并且设备性能良好，使用正常。 第四章劳动力进场计划及需用计划 4.1劳动力计划表 劳动力计划表单位：人 4.2劳动力安排情况描述： 1、在进场施工前，根据项目经理部提出劳动力需用计划，根据需求总体部署劳动力。选择劳动技能好的专业施工队，特殊工种上岗人员持特殊上岗证。 2、劳动力进场后，经安全教育、质量培训、技术交底，并经专业知识考核后准予上岗。 第五章主要机械设备 5.1拟投入的主要施工机械设备
西安微电子技术研究所 太白南路108、109#高层住宅楼及锅炉房建安工程砂石垫层施工方案 编制人： 审核人： 批准人： 陕西省第三建筑工程公司 二O一O年五月十日
目录 1. 施工准备 (2) 1.1 技术准备 (2) 1.2 物资准备 (2) 1.3 施工机具准备 (2) 1.4 作业条件准备 (3) 2. 施工工艺 (3) 2.1 施工工艺流程 (3) 2.2 操作要求 (4) 2.3 季节性施工要求 (6) 3 质量控制标准 (6) 3.1 主控项目 (6) 3.2 一般项目 (6) 3.3 其他质量控制要求 (7) 4 产品防护 (7) 5 环境因素和危险源控制措施 (7) 5.1 环境因素控制措施 (7) 5.2 危险源控制措施 (8) 6 质量记录.................................................................... 错误!未定义书签。
砂石垫层施工方案 1. 施工准备 1.1 技术准备 1.1.1 根据设计要求选用砂或砂石材料，经试验检验材料的颗粒级配、有机质含量、含泥量等，确定混合填料的配合比。 1.1.2 施工前应根据工程特点、设计要求的压实系数、填料种类、施工条件等，进行必要的压实试验，确定砂石料含水量控制范围、摊铺厚度和夯实或碾压遍数、机械碾压速度等参数。根据现场条件确定施工方法。 1.1.3 向施工人员进行技术、质量、环保、文明施工交底。 1.2 物资准备 1.2.1 天然级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑等，有机物含量不超过5%、含泥量应小于5%，颗粒级配应良好。 1.2.2 级配砂石材料：不得含有草根、树叶、塑料袋等有机杂物、植物残体及垃圾。用作排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm。 1.3 施工机具准备 1.3.1 施工机械 振动式压路机、装载机、蛙式夯、立式夯等。 1.3.2工具用具 平头铁锹、铁耙、喷水用胶管、小线或细铅丝。 1.3.3监测装置
[DOC]-砂石褥垫层施工方案 砂石褥垫层施工方案 中原金融产业园(一期)A区、B区工程三标段砂石褥垫层施工方案 目录 一、编制依据 (2) 二、工程概况 (2) 三、施工准备 (3) 3.1 人员准备 (3) 3.2 材料准备 (3) 3.3 机具准备 (3) 3.4 技术准备 (3) 四、施工工艺 (3) 五、质量保证措施 (4) 六、应注意的质量问题 (5) 七、安全措施 (5) 八、文明施工措施 (6) 郑州市第一建筑工程集团有限公司1 中原金融产业园(一期)A区、B区工程三标段砂石褥垫层施工方案 砂石褥垫层施工方案 一、编制依据 1、中原金融产业园(一期)A区、B区工程三标段施工图纸。 2、《建筑地基处理技术规范》JGJ79-2012。 3、《建筑地基基础工程施工质量验收规范》GB50202-2002。
4、建筑施工手册(第五版)。 二、工程概况 本程位于郑州市郑东新区白佛路以南、白佛南路以北、明理路以西、潭南街以东区域，主要功能为金融产业园。其中12#楼建筑高度67.500m;地下一层，层高为6m;地上16层，层高均为4.2m;总建筑面积19340.88?，建筑基底面积为 1210.23?。13#楼建筑高度59.100m;地下一层，层高为6m;地上14层，层高均为4.2m;总建筑面积16920.42? ，建筑基底面积为 1210.23? 。地下车库层高4.1m;总建筑面积为77459.12?，其中B区地下车库建筑面积为28994.45?。本工程结构形式为钢筋混凝土框架-剪力墙结构，设计使用年限为50年。 本工程场地类别为III类。地基采用CFG桩进行处理，共布置CFG桩711根，方形布置，桩径均为400mm，有效桩长15.0米，桩间距为1.6米，桩混凝土强度等级为C20。基础施工前桩顶应铺设250厚3:7砂石垫层，垫层平面尺寸向筏板基础外侧延伸300mm，碎石粒径为10~30mm。砂石垫层压实系数不小于0.95，夯填度不得大于0.9。 中原金融产业园(一期)A区、B区工程三标段砂石褥垫层施工方案 三、施工准备 3.1 人员准备 根据施工进展情况随机调配劳务工作人员，操作工人均为熟练工人，经“三级”安全教育合格方可上岗。 3.2 材料准备 选用级配良好、不得含有有机杂质和垃圾的砂石，碎石粒径为10~30mm。 3.3 机具准备
褥垫层及砼垫层施工方案 编制： 审批： *** 建设集团有限公司项目部 2011-12-13
1编制依据 (2) 2工程概况 (2) 3施工部署 (2) 3.1施工工序 (2) 3.2施工组织工作 (2) 4施工步骤 (1) 4.1施工准备 (1) 4.2操作工艺 (2) 4.3细部处理 (3) 5施工注意事项 (3) 6成品保护 (4)
1编制依据 1.1由设计研究院设计的《建筑物工程施工图纸》 1.2本工程投标施工组织设计 1.3国家现行的规范和标准 1.4结改2011-03施工图 2工程概况 本工程采用CFGS进行地基处理。桩顶下设200mm1-3碎石换填，桩顶上设200mm1-3 碎石厚褥垫层后再用（0.5mm石子），扩出基础外缘300mm选用最大粒径不大于30mm勺碎石。褥垫层虚铺后夯实。 3施工部署 3.1施工程序 3.2施工组织工作 由项目专业施工技术人员对施工班组长进行详细的图纸交底及方案交底，明确分工, 所有施工工作由项目技术人员根据工程的进度情况进行安排。 具体做法是先深后浅，然后进行中间斜坡处理。 4施工步骤 4.1 施工准备 4.1.1 材料准备
4.1.1.1 碎石 自然级配的碎石混合物，粒级应在30mm以下，不得含有植物残体、垃圾等杂物，含 泥量小于5% 4.1.2 施工机具 4.121 机械设备 立式打夯机，平板式振动器。 4.1.2.2 主要工具 铁锨、铁耙、胶管、铁筛、手推胶轮车等。 4.1.3 作业条件 4.131 对级配碎石进行检查，使之符合设计要求。 4.1.3.2 对基坑（槽）和基底土质、地基处理进行检查；并检查轴线尺寸、水平标高以及 有冻土等情况，办完验槽隐蔽验收手续。 4.1.3.3 在边坡及适当部位设置控制铺填厚度的水平木桩或标高桩。 4.2 操作工艺 4.2.1 工艺流程 砼垫层施工 4.2.2 桩间土挖除 由于在冬期施工，挖土在早晨9:00之后，天气较暖和时施工。采用小挖机挖除200厚桩间土，边挖工人边用平锹平整基底土面，在具有80卅左右工作面后及时施工碎石垫层，冬期施工一定要快速，以免地基土受冻。 4.2.3基底清理 铺设垫层前应验槽，将基底表面浮土、淤泥、杂物清除干净，原有地基应进行平整。 4.2.4分层铺筑碎石 4.2.3.1 基坑内预先安好5m x 5m网格标桩，控制每层碎石垫层的铺设厚度。采用平振 法，桩下虚铺厚度300mm桩上虚铺200mm用平板式振捣器往复振捣。再用压路机碾压两遍，再虚铺（0.5mm石子）2cm厚度，再用压路机碾压一遍。 4.2.3.2 由于垫层底面标高不同，应按先浅后深再中间的顺序施工，搭接处应夯压密实
大同市智家堡城中村改造项目A区13#、14#楼级配砂石褥垫层施工方案 一、编制依据 1、《大同市智家堡城中村改造项目A区工程13#、14#楼施工图纸》 2、《建筑施工手册》 3、《建筑工程施工质量验收统一标准》（GB50300-2001） 4、《建筑地基基础工程施工质量验收规范》（GB50202-2002） 二、工程概况 工程名称：大同市智家堡城中村改造项目A区13#、14#楼 建设单位：山西安家房地产开发有限公司 设计单位：山西凯的建筑工程设计事务所 监理单位：山西省煤炭建设监理有限公司 建设地点：大同市御河路与青年路交叉口西北角 勘察单位：山西省勘察设计研究院 主要功能：居住 1、建筑概况 1.1本工程地下一层，地上二十七层，地下一层层高为4.2m,一~二十七层为 2.9m，电梯机房为4.8m，建筑总高度为78.75m，室内外高差为0.450m，建筑面积为14062.1m2。 1.2基础形式为梁板式筏形基础，结构为剪力墙结构。 1.3本工程采用CFG桩进行地基处理，处理后复合地基承载力特征值不小于360Kpa，单桩竖向承载力特征值均不小于650KN。 1.4本工程13#楼±0.000=1053.85，14#±0.000=1053.45，级配砂石褥垫层底标高为-6.220m，褥垫层顶标高为-5.920m，厚度为300mm，褥垫层铺设范围为筏板外扩300mm，夯填度（夯实后的垫层厚度与虚铺厚度之比）不得大于0.9。 2、地质条件： 2.1根据建设单位提供的地堪资料显示，地基土的厚度、埋深如下表所示。
地基土厚度、埋深、标高统计结果表 2.2根据建设单位提供的地堪资料显示，本场地天然地基土承载力特征值如下表所示。 天然地基土承载力特征值一览表
程 砂石地基施工方案 第一章工程概况 宅小区25#楼工程建筑面积12992.06m P，平面形状为：双凸”形，有两个单元组成，合用一个一层人防地下室。工程地基处理采用高压旋喷桩复合地基，桩顶标咼随基底标咼变化，桩设计超喷长度为500m m。建筑物基础为 300mm 厚筏板基础，筏板下为柱下独立基础，在桩顶和基础之间是300mm 厚的级配砂石垫层，砂石垫层平面尺寸每边比基底混凝土垫层宽300mm，砂石 垫层要求石的最大粒径不宜大于30mm,砂石比例为3:乙砂采用粗砂，砂石均匀拌和，压实系数应大于0.95。 第二章施工准备 1 、人员准备 准备力工30 名,负责装运砂石、平整、打夯、修理砂石垫层等。 2、技术准备 ①、做好技术交底和安全交底，明确施工部署、砂石回填的位置、标高控制、安全注意事项等。 ②、现场测量员配合放线，确定各砂石施工的位置和范围，并随时做好标高测量及复核工作。 3、施工机械设备准备 蛙式打夯机：3 台；
运输小车：10 辆。 所有机械设备根据施工进展情况机动调整。 4、一般机具准备 铁锨（平、尖头二种）10 把，测量仪器、工具。 5、现场准备和要求 ①、施工范围确定。 ②、安全防护工作做好，设施到位。 ③、现场准备二盏固定镝灯和5盏移动碘钨灯，保证夜间照明。 ④、施工、运输道路畅通，局部做好铺垫或保护。 ⑤、在基坑内设置控制铺筑厚度的标志，如水平标准木桩或在坑底设置标高桩。铺筑前，组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况。应在未做地基前处理完毕并办理隐检手续。 ⑥、检查基坑的边坡是否稳定，并清除基底上的浮土和积水。 6、材料准备 本工程采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石，颗粒级配应良好。级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。碎石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于30mm。 第三章砂石垫层施工 1、工艺流程： 检验砂石质量T分层铺筑砂石T洒水T夯实或碾压T找平验收 2、对级配砂石进行技术鉴定，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。 3、分层铺筑砂石：
新建怀邵衡铁路 褥垫层填筑工艺性试验方案 编制： 复核： 审批： 中国铁建大桥工程局集团怀邵衡铁路I标项目经理部 二0一五年十月
目录 1、工程概况 (1) 1.1工程简介 (1) 1.2编制依据 (1) 2、施工组织及安排 (1) 2.1施工准备 (1) 2.2施工组织机构设置原则 (1) 2.3机械设备配置 (3) 2.4材料 (3) 3、施工工艺及控制要点 (3) 3.1测量放样 (3) 3.2基底处理 (5) 3.3褥垫层填筑填筑 (5) 4、质量检测 (6) 5、质量控制和保证措施 (8) 6、施工环保及安全 (8) 6.1环境保护 (8) 6.2施工安全 (8)
褥垫层施工工艺性试验方案 1、工程概况 1.1工程简介 安江站场路基工程为DK40+048.26～DK42+118，褥垫层试验段里程为DK41+600～DK41+700。根据设计图纸要求， DK41+537～DK41+837桩顶面设厚0.6m褥垫层，内铺设一层双向土工格栅，每侧回折不小于2.0m，抗拉强度不小于110KN/m。 1.2编制依据 《新建怀邵衡铁路施工图路基工程设计及施工参考图集》； 安江站工点设计蓝图（怀邵衡施（站）-02-2） 《铁路路基工程施工质量验收标准》TB10414-2003； 《客货共线铁路路基工程施工技术指南》TZ 202-2008号。 1.3编制目的 （1）明确地基处理中土工合成材料垫层施工作业的工艺流程、操作要点和相对工艺标准，指导、规范褥垫层作业施工。 (2)通过压实工艺性试验确定压实机械、压实遍数和虚铺厚度等参数。 2、施工组织及安排 2.1施工准备 ⑴施工前进行了施工场地勘查，该处没有架空电线电缆。 ⑵原材料进场经检验合格并备料充足。 ⑶机械设备进场安装及调试完毕，可以投入使用。 ⑷施工现场有各类施工标识。 2.2施工组织机构设置原则 根据工程内容、工程特点、施工条件、工期安排及施工方法的不同进行规划布置。确保重点突出、兼顾一般。
河南省南水北调受水区周口供水 配套工程施工五标 （合同编号：NSBD-ZKPT/SG-05） 粗 砂 垫 层 施 工 方 案 编制单位：南京市水利建筑工程有限公司 周口市南水北调配套工程施工五标项目部编制日期：二○一二年十二月二十八日
砂垫层施工方案 一、编制依据 1、本项目招标文件、技术规范、施工设计图纸等； 2、本项目工程现场考察情况； 3、我公司现有现有的技术装备力量、管理水平和多年积累的工程施工经验； 4、现行的排水规范、规程、标准等。 5、编制采用的规范及标准:《工程建设标准强制性条文》、《给水排水管道工程施工及验收规范》（GB 50268-2008）等。 二、编制原则 ⑴、严格执行国家基本建设程序，遵照招标文件要求和各项标准； ⑵、明确各主要工程项目间的相互关系，科学地安排施工顺序，做到保证重点，统筹兼顾。尽可能采用流水施工方法组织施工，确保本项目有节奏、均衡、连续地进行； ⑶、施工方案选择上重点突出技术措施的合理性、先进性、科学性、安全性、经济性； ⑷、在满足施工需要的前提下，合理规划施工便道等临时设施， 少占土地； 三、工程概况 1、工程概况 工程名称：河南省南水北调受水区周口供水配套工程施工五标 建设单位：周口市南水北调配套工程建设管理局 设计单位：河南省水利勘测设计研究有限公司 监理单位：河南省山河建设工程管理有限责任公司
施工单位：南京市水利建筑工程有限公司 本标段位于周口商水县境内，起点为商水县张庄乡大郭庄、干线桩号116+060.000处，终点为商水县张庄乡双庙、干线桩号122+170.000处。该标段管线长6.11km，管径为DN2400，管材为PCCP。标段内有建筑物6座，分别为穿枯河倒虹吸1座；穿越跨高速引道及立交桥顶管工程5处；阀井、镇墩及设备安装等。 根据施工图设计，管沟一般地段采用大开挖施工，沟槽开挖深度约5~8米之间，采用直接放坡开挖方案进行施工，穿越高速段采取顶管施工。 2、水文气象和工程地质 2.1水文气象 本区域属暖温带季风气候，四季分明，春季干旱风较多，夏季炎热雨集中，秒秋温和日照长，冬季寒冷雨雪少。气温、降水受季风影响而变化，多年平均气温14.6摄氏度，历年最大气温42.2摄氏度，最低气温-15.9摄氏度，多年平均降水量804.2mm，降水量年际变化大，年内分布不均，6至9月份降水量占全年降水量的54.4%。多年平均水面蒸发量为1100mm，冬季多偏北风，夏季多偏南风，年平均风速为2.8m/s，最大风速为25m/s。 2.2工程地质 施工05标段属于叶县辛庄口门（口门编号10号）向周口市、商水县输水管线的一部分，位于商水县黄庄～商水县董庄，主线桩号116+060～122+170，长度6.11km。沿途经过小黄庄、郭庄、任桥、
南水北调中线工程 汉江兴隆水利枢纽电站工程 深层搅拌桩砂褥垫层 施工方案 批准 审核： 编写： 中国水利水电第十一工程局有限公司 兴隆电站项目经理部 2010年8月
目录 一、工程概况 (1) 二、编制依据 (1) 三、施工程序 (1) 四、施工准备 (2) 五、土方开挖、桩头清理和褥垫层施工 (3) 六、质量技术资料 (2) 七、施工进度计划 (5) 八、施工方案图 (5) 九、资源配置计划 (4) 9.1人员配置 (4) 9.2设备配置 (5) 十、质量保证措施 (5) 十一、安全保证措施及管理 (7) 十二、文明施工措施 (7) 十三、附件...................................................................................................................................
一、工程概况 兴隆水利枢纽位于汉江下游湖北省潜江、天门市境内，上距丹江口枢纽378.3km，下距河口273.7km，由泄水闸、船闸、电站厂房、鱼道、两岸滩地过流段及交通桥组成，正常蓄水位36.2m，水库总库容4.85亿m3，灌溉面积327.6万亩，规划航道等级III级，电站装机40MW。 本标段主基础主要采用水泥土搅拌桩复合地基。桩径800mm，机组段及安装场桩长约5.2-7.8m，挡土墙及导沙坎均为8m。工程量约156433m。 二、编制依据 1、现有的水泥搅拌桩设计图纸。 2、建筑地基基础工程施工质量验收规范。 3、中国建筑工业出版社2003年9月出版的《建筑施工手册》。 4、国家及地方有关法律、法规、规定。 三、施工程序 沙褥垫层施工程序框图
目录 1. 编制依据 (1) 2. 工程概况 (1) 3. 施工准备 (1) 3.1. 工期部署 (1) 3.2. 施工顺序 (1) 3.3. 劳动力筹备 (2) 3.4. 技术准备 (2) 3.4.1. 桩间土开挖及截桩的作业条件 (2) 3.4.2. 褥垫层的作业条件 (2) 3.5. 施工机具准备 (2) 3.6. 材料准备 (3) 3.7. 检验试验 (3) 4. 施工安排 (3) 4.1. 总体策划目标 (3) 4.2. 工期保证措施 (4) 4.2.1. 影响工期的因素分析 (4) 4.2.2. 工期控制措施 (4) 5. 施工工艺及方法 (4) 5.1. 施工工艺顺序 (4) 5.2. 挖桩间土 (4) 精品资料
5.3. 截桩 (4) 5.4. 褥垫层施工 (4) 6. 质量标准 (5) 6.1. 主控项目 (5) 6.2. 一般项目 (5) 6.3. 应注意的质量问题 (5) 7. 成品保护 (5) 8. 安全文明施工及环保措施 (6) 8.1. 施工安全措施 (6) 8.2. 环境保护措施 (6) 精品资料

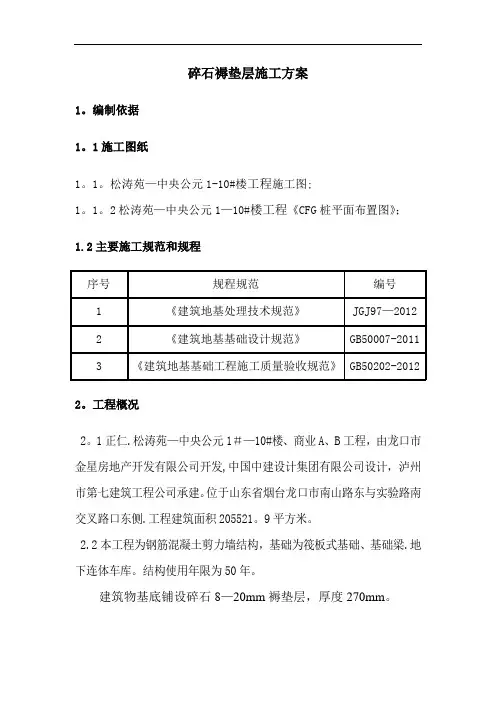

1. 编制依据 序号名称编号 1 建筑结构可靠度设计统一标准GB50068 —2001 2 建筑地基基础设计规范GB50007 —2011 3 建筑地基处理技术规范JGJ79 —2012 4 绿城沈阳全运Z－3 地块岩土工程勘察报告 2. 工程概况 绿城沈阳全运Z－3 地块工程是绿城房地产集团有限公司开发，工程位于沈阳市东陵区沈本大道沈阳全运村。建筑总面积约219631.68 ㎡，地下室1 层/2 层，建筑面积52149.65 ㎡（人防地库20108.8 ㎡，非人防地库10742.34 ㎡，主楼地下室含夹层21298.51 ㎡）；地上14/15/16 层,建筑面积167482.03 ㎡（住宅及底商166111.39 ㎡，独立商业1370.64 ㎡）。结构类型为钢筋砼框架结构及剪力墙结构。 本工程地基为素混凝土刚性复合地基，桩径400-600 ㎜，褥垫层为250㎜厚级配砂石，CFG 桩头没入褥垫层50mm ，石子采用碎石，最大粒径不大于30㎜，掺量不大于30％，褥垫层采用静力压实法，夯填度不大于0.9，压实系数不小于0.97 ，褥垫层平面范围宽出筏板基础垫层500mm 3. 施工准备 3.1. 工期部署 序号部位计划开始时间计划完成时间 1 1#、2#、15# 、16# 、17# 楼2015 年5 月29 日2015 年5 月30 日 2 3#、10# 、11# 、12# 、13# 、 14# 楼 3 4# 、5# 、6#、7#、8#、18# 、 19# 、20# 楼2015 年5 月30 日2015 年5 月31 日2015 年6 月1 日2015 年6 月3 日 3.2. 施工顺序 根据建设单位土方开挖和打桩情况，计划清槽、褥垫层施工分为两个阶段：人防区和非人防区，非人防区分别有1# 和17# 楼依次向东各栋号推进；人防区由6#向西和南 精品资料
CFG桩褥垫层施工工艺 一、工程概况 路基经CFG桩加固地基后，在桩顶铺0.6m厚的碎石垫层，内铺一层双向土工格栅，其极限抗拉强度不小于80KN/m。从而使桩、土及碎石加筋褥垫层形成一个整体，共同承担上部荷载的复合地基。本工区褥垫层材料合计约1万方。 二、设计要求 1、褥垫层结构：具体设计形式自下至上为25cm（碎石）+5cm（中粗砂）+土工格栅+5cm（中粗砂）+25cm（碎石）。 2、填料材料：垫层中所采用的砂为天然级配的中粗砂，不含草根、垃圾等杂质。垫层中所采用的碎石最大粒径不宜大于25mm，在碎砾石中掺入10-12%的石粉或细颗粒，拌合均匀后进行填筑。碎石及石粉由临湘--采石场生产，中粗砂采用新墙河砂。 三、施工工艺 1、褥垫层施工工艺流程 褥垫层施工工艺流程图见下图。 2、施工准备 （1）CFG桩顶浮浆应清除干净，直到露出新鲜混凝土面。并按照《客运专线铁路路基工程施工质量验收暂行标准》中规定的频率对CFG桩桩身质量、完整性进行检验。同时遵照武广客运专线有限责任公司第四十三期《工作会议纪要》中有关CFG桩检测指示精神办。 （2）按照设计图纸要求进行单桩承载力、复合地基承载力试验，
看是否满足设计要求。 （3）CFG桩桩间土在褥垫层施工前应检测其压实系数Ｋ是否≧0.9，如不能满足要求，应使用小型夯实机具或人工进行夯实。 （4）填料填筑前应进行填料级配实验和击实实验，取得级配曲线范围、最大干密度、最佳含水量等相关参数。 3、褥垫层现场施工 （１）填料拌和 按照碎石垫层配合比要求，将碎石、石粉和水在级配碎石拌合站
集中搅拌。 （２）底层碎石施工 测量人员放出填筑褥垫层路基中线及边线，边线加宽不少于0.3m。将搅拌合格的填料用自卸汽车运至现场卸料，填料松铺厚度约30cm,推土机进行填料初平，人工配合平地机精平，压路机静压两遍，底层碎石施工压实厚度为25cm。碾压完后进行K值、n值、Evd值的检测。 （3）砂层及土工格栅施工 在底层碎石垫层上进行第一层砂垫层施工。砂垫层采用新墙河中粗砂，第一层砂垫层铺设厚度为5cm，铺设完后采用压路机静压两遍。 在第一层砂垫层上铺设一层土工格栅，采用极限抗拉强度大于80KN/m的双向经编土工格栅。铺设时沿路基横向铺设，搭接宽度不小于50cm，铺设时路基坡脚两侧预留2m回折长度。土工格栅拉紧后采用插竹扦固定。 土工格栅铺设完成并经监理工程师验收后，进行第二层砂垫层施工。第二层砂垫层铺设厚度为5cm,铺设完成后采用压路机静压两遍。两次铺设砂垫层中厚度为10cm，土工格栅不计厚度。 （4）上层碎石施工 上层碎石填筑方法与底层碎石填筑方法一致，填筑完成后先用振动压路机静压两遍、然后弱振压实两遍，最后静压两遍，上层碎石压实厚度为25cm。并完成K值、n值、Evd值的检测。 4、施工检测
海亮·德文郡DK-2一期1#、2#、3#、4#楼砂石褥垫层施工方案 编制人：______________ 审核人：______________ 批准人：______________ 中亿丰建设集团股份有限公司 海亮·德文郡DK-2项目部 2018年9月20日
目录 一、编制依据 1 二、工程概况 1 三、施工准备 1 四、施工部署 3 五、操作工艺 3 六、质量保证 4 七、成品保护 4 八、应注意的质量问题 4 九、安全环保措施 5
砂石褥垫层施工方案 一、编制依据 1、海亮?德文郡DK-2一期1#、2#、3#、4#楼工程结构图。 2、《建筑地基处理技术规范》（JGJ 79-2012）。 3、《复合地基技术规范》（GB/T 50783-2012）。 4、《建筑地基基础工程施工质量验收规范》（GB0202-2002） 二、工程概况 1、设计概况：本工程±0.000绝对高程为429.700m；桩顶设计标高422.890m，基础设计依据陕西理正勘察设计有限公司二O一七年十二月提供的《西安海领房地产开发有限公司海亮·德文郡12#地块岩土工程，勘察报告(详勘阶段)》及相关规范，桩基施工前应按《建筑场地墓坑探查与处理技术规程》（DBJ 61-57-2010）的要求进行探查，如遇异常情况或与地质报告不符时，应与设计单位协商解决，本工程地基采用素混凝土刚性桩复合地基，桩端持力层为 7 层粉质粘土，有效桩长为20m,桩径400,桩间距1.5m，工程桩混凝土强度等级为C30，处理后的复合地基的承载力特征值fspk不应小于500kPa，单桩承载力特征值Ra为800kN，褥垫层用料:级配砂石、碎石等散体材料的最大粒径不宜大于30mm，碎石内宜掺20%～30%的中粗砂，褥垫层铺设宜采用静力压实法，夯填度0.86~0.90，施工时先铺230mm 厚再压至200mm，褥垫层范围为桩外沿外放300。 2、实际选用：级配砂石3：7。 三、施工准备
CFG桩褥垫层技术交底 单位名称：中铁四局杭长客专线浙江段四标经理部三分部2011年04月4日编号： 单位工程名称DK140+886.95~DK148=670.98区 里程桩号DK147+000-310 间路基 设计文件图号施工部位CFG桩褥垫层施工 技术交底内容： CFG桩褥垫层施工技术交底 施工工艺： 一、垫层的结构组成： 路基基底采用CFG桩设计，采用褥垫层厚50cm内铺一层土工格栅时，结构组成可按20cm 碎石（第一层）＋5cm砂＋土工格栅＋5cm砂＋20cm碎石（第二层）。当采用砂砾石或对土工格栅不产生破坏的材料填筑褥垫层时，砂垫层可取消。 二、填料的种类及要求： 填料材料。垫层一般应选用渗水性较好的A、B组粗粒土填料：如中粗砂、砂砾石、碎石、卵石、砂卵砾石土等。当采用砂石垫层时，应采用未风化、级配良好的碎、砾石，不含植物残体、垃圾等杂质，含泥量不得大于5%，最大粒径不大于32mm。由于设计对碎石垫层的碎石粒径大小，级配要求及压实标准没有明确的规定。厚50cm的碎石垫层很难达到设计要求的路基相应部位的压实标准，当采用最大粒径不大于31.5mm的碎砾石时，可按5mm 以下，5～16mm，16～31.5mm三种料混合掺加石粉，5mm以下细料应控制在40％以内，0.075mm 以下石粉控制在2～5％，宜采用场拌均匀后进行填筑。填料施工含水量控制在最优含水量的－1.5％～＋10％之间，当天气炎热，实际含水量较小时，在碾压前用洒水车夜间洒水闷料，第二天早上碾压。 三、碾压方式： 受底层桩帽砼影响，为防止桩帽因碾压而损坏，不宜采用强振碾压。振动碾压时速宜控制在3km/h以内，静压速度控制在4km/h以内。 CFG桩桩顶褥垫层厚50cm内铺设一层土工格栅时碾压的组合方式可按底层碎石垫层静压二遍经检测达到要求后其上铺设厚5cm天然中粗砂摊铺平整后静压一遍，在其上铺设土工格栅，再在其上铺厚5cm天然中粗砂，摊铺平整后静压二遍,上层碎石垫层填筑方法与底层碎石填筑方法一致，填筑完上部碎石后静压一遍，弱振一遍，强振二遍，最后再静压一遍。经检测达到要求后，进入下道工序施工。 质量标准： 1.孔隙率n≤22％，压实度k≥0.92，动态变形模量Evd≥35MPa。 2.摊铺厚度符合要求。 3.填料必须经过检测合格后方可进行施工。 4.碾压过程中注意含水率的控制。 5.CFG桩褥垫层与换填过渡段位置应将褥垫层伸入换填区域不小于2米。
砂垫层施工方案 一、施工准备： 1、技术准备：按设计变更（补充）通知单，地基处理为深层水泥搅拌桩，由业主自行分包给桂林地质勘察院施工，承载力达到180Kpa。由施工单位破桩及清除浮土后在其上面做中粗砂垫层300厚，淋水人工机械夯实，砂垫层施工完后，通知实验室做环刀取样实验，其干容重大于16.9kn/m3,压实系数大于等于0.97,砂垫层的承载力为180Kpa。对砂垫层施工队组进行技术、安全技术交底。砂垫层施工部位在E2-F1（东）基础地基处理中使用。 2、材料要求： 1.2.1、中粗砂：颗粒级配良好、质地坚硬的中粗砂。砂中不得含有杂草、树根等有机杂质，含泥量应不大于5%。 1.2.2、水：采用自来水。 1.2.3、主要机具：振动棒、平板振动器、铁铲、木柄。 1.2.4、作业条件：（1）基坑开挖至设计要求的持力层（2）基坑底保持无水状态（3）设置控制铺设厚度的标志。（4）铺设前，经组织有关单位人员共同验槽，包括轴线尺寸、水平标高、地质情况，如无需处理即办理隐检手续。（5）检查基坑、管沟边坡是否稳定，并清除基底上的浮土和积水。 二、施工工艺： 2.1、铺设垫层前应验槽，将基底表面浮土、淤泥、杂物清除干净，用M10水泥砂浆在整个基础外围砌MU10页岩标砖砌360㎜高的挡砂墙。 2.2、垫层底面标高不同时，土面应挖成阶梯或斜坡搭接，并按先深后浅的顺序施工，搭接处应夯压密实。分层铺设时，接头应作成斜坡或阶梯形搭接，每层错开0.5～1.0m,并注意充分捣实。 2.3、中粗砂垫层铺设时，严禁扰动垫层下卧层及侧壁的软弱土层，防止被践踏、受冻或受浸泡，降低其强度。如垫层下有厚度较小的淤泥质土层，可采取挤淤处理，在碾压荷载下抛石挤入该层底面。
河南正耀公司瑞成时代场瑞园项目73#、75#、78#、安7#、安10# 施工方案 （褥垫层工程） 编制人： 审核人： 河南正耀建设公司 2015年12月15日
目录 第一章编制依据 (3) 第二章工程概况 (3) 第三章施工部署 (3) 第四章劳动力进场计划及需用计划 (4) 第五章主要机械设备 (5) 第六章主要施工方法 (5) 第七章质量标准 (7) 第八章应注意的质量、环境和职业健康安全问题 8.1质量问题 (8)
第一章编制依据 第二章工程概况 73#楼地下1层、基础埋深4.95m，室内外高差为0.20m，地上主楼18层,裙房2层、建筑面积11305.81平米,建筑总高度54.00m，本工程±0.000m标高相当于绝对标高84.300m，其中地基为粉质粘土地基，其承载力标准值320KPa；基础为筏基+CFG. 桩顶铺设220mm厚级配砂石褥垫层（砂石比例1：1），碎石粒径宜为8~20mm，每边宽出基础外300mm。褥垫层夯填度不的大于0.9，褥垫层铺设宜才用静力压实法。垫层砼强度等级为C15，厚度为100mm。 75#楼地上主楼18层,裙房2层、地下1层、基础埋深4.95m，室内外高差为0.20m，建筑面积16282.51平米,建筑总高度54.000m，本工程±0.000m标高相当于绝对标高84.100m。其中地基为粉质粘土地基，其承载力标准值320KPa。基础为筏基+CFG. 桩顶铺设220mm厚级配砂石褥垫层（砂石比例1：1），碎石粒径宜为8~20mm，每边宽出基础外300mm。褥垫层夯填度不的大于0.9，褥垫层铺设宜才用静力压实法。垫层砼强度等级为C15，厚度为100mm； 78#楼地上主楼26层, 地下2层、基础埋深6.25m，室内外高差为1.00m，建筑面积21533.52平米,建筑总高度76.400m。本工程±0.000m标高相当于绝对标高86.100m。。其中地基为粉质粘土地基，其承载力标准值435KPa。基础为筏基+CFG. 桩顶铺设220mm厚级配砂石褥垫层（砂石比例1：1），碎石粒径宜为8~20mm，每边宽出基础外300mm。褥垫层夯填度不的大于0.9，褥垫层铺设宜才用静力压实法。垫层砼强度等级为C15，厚度为100mm。 安7#楼地上主楼26层, 地下2层、基础埋深6.05m，室内外高差为0.90m，建筑面积26797.94平米,建筑总高度76.200m，本工程±0.000m标高相当于绝对标高85.600m。其中地基为粉质粘土地基，其承载力标准值435KPa；基础为筏基+CFG. 桩顶铺设220mm厚级配砂石褥垫层（砂石比例1：1），碎石粒径宜为8~20mm，每边宽出基础外300mm。褥垫层夯填度不的大于0.9，褥垫层铺设宜才用静力压实法。垫层砼强度等级为C15，厚度为100mm。 安10#楼地上主楼26层, 地下2层、基础埋深6.05m，室内外高差为0.90m，建筑面积26559.30平米,建筑总高度76.500m。本工程±0.000m标高相当于绝对
砂石褥垫层施工方案 一、编制依据 1、陕西省现代建筑设计研究院设计施工图 2、《建筑地基处理技术规范》（JGJ94-2008) 3、类似工程经验 二、工程概况 本工程地基为素混凝土刚性复合地基，桩径400㎜，褥垫层为30㎜厚级配砂石，石子采用碎石，最大粒径不大于30㎜，中粗沙掺量为20％-30％。褥垫层采用静力压实法，夯填度不大于 0.9，褥垫层平面范围宽出筏板基础垫层300㎜ .三、材料及主要机具： 1. 天然级配砂石或人工及配砂石：宜采用质地坚硬的中砂、粗砂、砾砂（卵）石、石屑或其他工业废粒料。在缺少中、粗砂和砾石的地区，可采用细砂级配应良好。 2. 级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾，含泥量不宜超过3%。碎石或卵石最大粒径不得垫层或虚铺厚度的2/3，并不宜大于30㎜。 3. 主要机具：静力振动器、装载机、手推车、平头铁锹、喷水胶管、2米靠尺、小线或细铅丝、钢尺或木折尺等。 四、施工准备 1. 设置控制铺筑厚度的标志，如水平标准桩或标高桩，或在固定的 建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木桩。 2. 在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。 3. 铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，
如有无孔洞、沟、井、墓穴等。应在未做地基前处理完毕并办理隐检手续。 4、检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。 5、搭设串筒或溜槽，便于级配砂石下到坑底，不能直接向下抛洒，防止离析。 五、操作工艺 1、对级配砂石进行技术签定，严格按8:2比例配制，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。 2、分层铺筑砂石 1）铺筑砂石的每层厚度，一般为15-20㎝， 分层厚度可用样桩控制。 2）砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。3）分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5—1.0米，并充分压（夯）实。 4）铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。 5）洒水：铺筑的级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为 8%-12%。 6）夯实或碾压；夯实或碾压的遍数，由现场实验确定。用木夯或蛙式打夯机时，应保持落距为400~500㎜，要一夯压半夯，行行相接，全面夯实，一般不少于 3遍。采用压路机往复碾压，一般碾压不少于 4 遍，其轮距搭接不小于50㎝，边缘和转角处应用人工或蛙式打夯机补夯密实。 3、找平和验收：
杭长铁路客运专线 施工组织设计/方案报审表（TA1） 工程项目名称：新建杭州至长沙铁路客运专线浙江段施工合同段：HCZJ-6 标编号：HCZJ6-JJ-TA1- 注：本表一式6份，承包单位2份，监理、建设单位各2份 新建铁路杭州至长沙铁路客运专线浙江段HCZJ-6标路基CFG桩褥垫层施工方案 编制人：年月日 审核人：年月日 审批人：年月日 中铁九局集团公司杭长铁路客运专线浙江段项目经理部
二O一一年二月 CFG桩褥垫层施工方案 一、工程概况 新建杭长铁路客运专线六标段DK219+469—DK221+319段路基工程全长1850米，该段路基为高阶地，地势较起伏，地面高程为57-79m，相对高程差约22米。多辟为菜地、水田、果园，鱼塘发育星布，植被较发育。DK219+469-748、DK219+798-DK220+263、DK220+313—463、DK220+713-838、DK221+163-288段地基采用CFG桩加固处理，桩径 0.5m，桩长至硬地层面，桩长 4.0m~13.0m，正方形布置。桩间距 1.50m~1.60m。铁路路基经CFG桩加固地基后，在桩帽顶面铺设0.6m 厚的碎石垫层，内铺一层双向土工格栅，每侧回折不小于 2.0m，抗拉强度不小于110KN/m。从而使桩、土及碎石加筋褥垫层形成一个整体，共同承担上部荷载的复合地基。本工区褥垫层材料合计约1万方。 二、设计要求 1、褥垫层结构：具体设计形式自下至上为25cm（碎石）+5cm（中粗砂）+土工格栅+5cm（中粗砂）+25cm（碎石）。 2、填料材料：垫层中所采用的砂为天然级配的中粗砂，不含草根、垃圾等杂质。垫层中所采用的碎石最大粒径不宜大于25mm，在碎砾石中掺入10-12%的石粉或细颗粒，拌合均匀后进行填筑。碎石及石粉由坎高--采石场生产，中粗砂采用徐江采石场生产的中粗砂。 三、施工工艺 1、褥垫层施工工艺流程
