重庆大学网络教育学院
毕业设计（论文）
糕点切片机结构设计
学习中心
批次
层次专科起点本科
专业机械设计制造及其自动化学号
学生
指导教师
起止日期

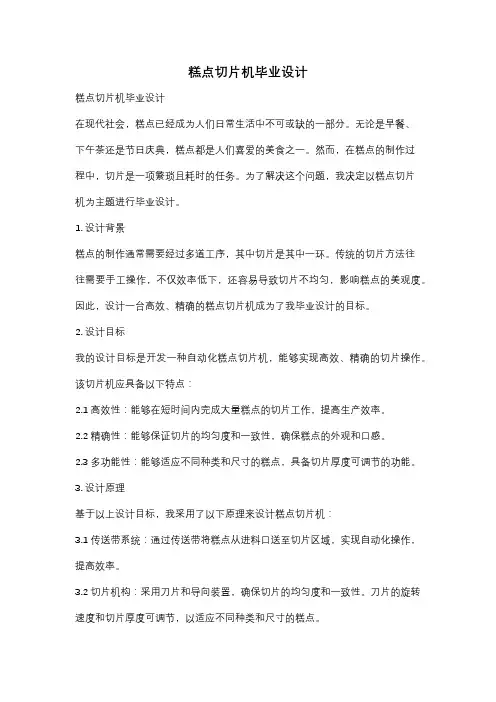

摘要
本产品主要通过糕点的直线间歇移动和切刀的往复运动，实现糕点厚度可变切片的功能要求。
目前生产糕点切片工作主要有手工切片和机器切片两类。手工糕点切片，糕点的大小偶然性较大，大小不均，容易引起顾客不满；手工切片也具有效率不高等问题。机械切削由于采用的机械传动部件复杂，没有统一的技术化规范，很难消除工作产和的不平稳问题。本产品以配用小型作坊式的糕点装置的输送及切片分离原理及刀片装置往复运动的特点和受阻力及施力方式等，研究糕点切片装置及其运输机理的最佳工作参数，对间歇进料机构和往复切片机构进行优化设计，达到简化结构、降低功耗、减少成本、提高作业质量的目标，提高经济效益与市场竟争力。
目录
一糕点切片机的简述
1.1原始数据及设计要求 4 1.2原始资料的分析 4 1.3糕点切片机的工作原理 4 1.4糕点切片机的结构 4
二糕点切片机的设计方案
2.1设计方案的提示 5 2.2糕点切片机运动方案设计 5 2.3实现直线间歇移动方案比较 5 2.3实现切刀往复运动机构的方案比较 7
三、机构运动说明
3.1机构运动说明 14
四、传送带的间歇进给运动
4.1间歇传动的来源 15 4.2带轮传动及其运动参数 16 4.3减速机构 18 4.4设计机构装配效果图 19
糕点切片机中所用的软件 20
小结 20 参考文献 20
一.糕点切片机简述
1.1原始数椐及设计要求
1.糕点厚度：10~20mm。
2.糕点切片长度（亦即切片高）范围：5~80mm
3.切刀切片时最大作用距离（亦即切片宽度方向）：300mm。
4.切刀工作节拍：40次/min。
5.电机可选用:功率0.55KW（或0.75KW）、1390r/min。
6.工作阻力很小。要求选用的机构简单、轻便、运动灵活可靠。
7.工作条件:载荷有轻微冲击，一班制
8.使用期限:十年，保修期为三年
9.生产批量:小批量生产（少于五台）
10.动力来源:电力，三相交流（220V/380V）
11.转速允许误差: ±5％
1.2原始资料的分析
有原始资料可知:电动机的转速为1390r/min ，功率为5.5KW，要使的转速变成切刀的每分钟上下往复运动40次，中间必须有减速机构，要实现切刀的往复运动，糕点的运动必须是间歇性的。
1.3糕点切片机的工作原理
糕点先成型（如长方体、圆柱体等）经切片后再烘干。糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复运动。通过两者的动作配合进行切片；改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。
1.4糕点切片机的结构
原动机传动部分切刀送料机构
传动过程简述:
电动机的输出转速为1390r/min，通过连轴器带动齿轮降速机构，齿轮降速机构带动曲柄滑块机构，刀装在滑块上，当曲柄进行圆周运动时可以带动刀的往复运动。另外，本糕点切片机的设计采用偏置曲柄滑块机构，而此机构具有急回运动特性，可使刀在下运动即切糕点时速度加快，从而使切口光滑。两一个连轴器带动槽轮机构，当滑块向上运动即刀向上运动时，槽轮运动带动糕点的移动，当滑块向下运动即刀向下运动时，槽轮静止即糕点静止，以便进行切片。
二.糕点切片机的设计方案
2.1设计方案提示
(1)当切削速度较大时，切片刀口才会整齐平滑，因此切刀云动方案的选择很关键。切口机构应力求简单实用。运动灵活和运动空间紧凑等。
(2)直线间歇运动机构应满足切片长度尺寸的变化要求，调整机构必须简单可靠、操作方便。可采用调整速度方案，或采用调整距离方案与其他调整方案。应对个调整方案进行定性的分析比较。
(3)间歇运动机构必须与切刀运动机构工作协调，即全部送进运动应在切刀返回运动中完成。需要注意的是，切口有一定的长度，输送运动必须在切到完全脱离切口后方能开始进行，但输送机构的返回运动则可与切刀的工作行程运动在时间上有一段重叠，以利于提高生产率。在设计及其工作循环图时，应注意间歇运动机构设计参数的选取。
2.2糕点切片机运动方案设计
1.降速机构:
从电机输出的较高的转速(1390r/min ),必须经过一系列降速机构,才能达到刀的转速要求(40次/min ).
可采用机构:涡轮-蜗杆机构;皮带-齿轮机构.
2.切刀往复运动机构:
可采用机构:曲柄滑块机构;凸轮机构;摆杆导杆-齿轮机构.
3.糕点的间歇运动机构:
可采用机构:槽轮 ;不完全齿轮.
2.3实现糕点直线间歇移动机构的方案比较
1、完成糕点间歇进给方案有两种：
（1）利用棘轮的间歇传动特点达到
（2）运用非完整齿轮与完整齿轮间歇啮合传动来达到目的。
（3）连杆步进输送机构也可实现直线间歇移动机构
因为，由于非完整齿轮较容易设计制造成本较低，且传动平稳可靠，故这里选用第二套方案。
2、完成切刀的循环往复运动的方案：
(1)切刀作圆周运动的循环往复,用回转圆盘。
(2)切刀做竖直方向的循环往复，采用曲柄滑块机构。
2.4实现切刀往复运动机构的方案比较
方案一
如图所示，为一直动导杆机构，可利用杆3的往复运动来实现切刀的上下往复移动。
此连杆构件的优点:
?运动副均为低副，底副的两运动副元素为面接触，压强较小，可承受较大的载荷，并且有利于润滑，运动副元素的几何形状较简单，便于加工制造。
?当原动件的运动规律不变，可用改变各构件的相对长度来使从动件得到不同的运动规律。
?连杆上各点的轨迹是各种不同形状的曲线，其形状还随着各构件相对长度的改变而改变，从而可以得到形式众多的连杆曲线，我们可以利用这些曲线来满足不同曲线的设计要求。
方案二
如图所示，为一几何封闭凸轮机构，可利用构件1绕A点做偏心转动来实现切刀的往复运动。
此几何封闭凸轮机构的优点:
?只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑。
?机构可承重较大，运动平稳。
此机构的缺点：
?凸轮廓线与推杆之间为点、线接触，易磨损。
?没有急回运动特性，不能够实现切刀下切速度慢而收回速度快的特性。不能够很好的缩短空程的时间，影响效率。故舍弃。
方案三
如左图所示,为一偏执曲柄滑块机构.可利用它实现切刀的往复运动.
此曲柄滑块机构的优点：
?机构具有e = 40mm的偏心距，具有极回运动特性。
?机构结构简单，可根据已经给定的尺寸要求设计出机构中各连杆的长度。?此机构为连杆机构，具有连杆机构的共同优点。可承受较大的载荷，并且有利于润滑，运动副元素的几何形状较简单，便于加工制造。改变各构件的相对长度来使从动件得到预期的运动规律。
此曲柄滑块机构的缺点：
?具有连杆机构的共同的缺点，机械效率降低，这是连杆机构所不能避免的。故采用此机构。
?实现切刀往复运动的机构
正视图侧视图
如上图所示，圆盘为主动件，带动装刀杆在导槽内做上下的往复运动，达
到切削的目的。下面详细的介绍他们的设计过程。
每相邻两传动杆件均用转动副连接，这样不仅连接简单也是传动灵活。此曲柄滑块机构有三个构件：圆盘、中间连杆和切削用装刀杆。
1）圆盘构造及其动力源
左边的长粗杆用于在框架上支撑整个曲柄滑块机构，且要通过它用皮带与非完整齿轮联系起来传递工作动力。右边的短细杆用于与中间连杆的孔相配合传递运动。
2）中间连杆结构
如图所示，即为中间连杆。左边突出的短细杆位于装刀杆孔配合用，右端孔用于与旋转盘相配合，为中间结构。
3）装刀杆及刀具的结构
上图所示即为装刀杆及其搭配刀具配合后的效果图。装刀架上端的孔用于与中间连杆的突杆相配合。下端用于装刀具为导轨式（如下图所示），刀具可以在导轨间左右移动，且且其刀柄上开有螺纹孔移到要求为之后可以用螺钉或螺杆将其拧紧定位。
导轨形状:
刀柄：
刀片从侧面装入刀柄中，由于刀片和刀柄中的装刀槽为斜面配合，用螺钉（螺杆）将其从上端压紧使刀具固定在刀柄内。
下面介绍一下，它的动力输入机构（如下图所示）：
如图所示，非完整齿轮轴旋转带动皮带转动从而使上端的曲柄轴旋转达到传递旋转运动的目的。这样的传递方式能够保证切刀往复一次，而传送糕点的平带运动和间歇各一次.通过调整左下端完整齿轮与非完整齿轮的初始啮合状态，可以保证刀具在上升过程中传送带将糕点送到切刀下端，而当切刀下切时糕点（传送带）处于间歇阶段。完成切片动作后，刀具上移，传送带继续运动。
切刀每分钟得完成切割40次的工作节拍。所以连接曲柄的齿轮的转速为40次/min，切刀做竖直面内的往复直线运动，当其往下运动到与最低点相距约10mm 至20mm（这是糕点的厚度）时开始切割糕点，此时糕点静止不动，切割完毕切刀往上运动到距离最低点约20mm时糕点运动起来，把切好的糕点片带走并把糕点送进待切，切刀继续往上运动，直到最高点，之后再往下运动，直到最低点相距约10mm至20mm（这是糕点的厚度）时又开始切割糕点，此时糕点又静止。如此往复循环。
第三章
机构运动说明
3.1机构运动说明
1. 糕点成型后直接从生产线上被运送到皮带轮的进端
2. 拨盘在传动系统（齿轮系）的带动下以240d/s的角速度拨动槽轮，槽轮
又带动同轴的皮带轮，皮带也在摩擦力的作用下随着皮带轮一起转动，同时糕点就可在皮带轮的带动下，被切刀切成等厚的薄片
3. 切成型后的糕点也随着皮带轮的运动被移出皮带轮，
第四章
传送带的间歇进给运动
4.1 间歇传动的来源:
从上图可以容易看出，上边的齿轮为非完整齿轮，其余前边的减速箱相连接，然后与与带轮相配合的齿轮轴相配合，传递旋转运动。由于主动齿轮为非完整齿轮（下图），所以它传递的运动也是间歇旋转运动。及转化成了带轮的间歇旋转运动。由于带轮的间歇时间与运动时间恰好是非完整齿轮旋转一周的时间，而非完整齿轮旋转一周又带动了滑块儿往复运动一次。如前所述，通过调整曲柄的初始状态和齿轮初始啮合状态可实现间歇切削的动作。
完整齿齿轮轴：
非完整齿轮齿轮轴:
4.2带轮传动及其运动参数：
1、间歇传送机构：
如上图所示，左边的带轮为主动轮。由于糕点的要求切削厚度为5~80毫米，因此这里设计带轮一次进给的长度为80毫米。刀架上的刀具可以移动的范围为85毫米，由于刀架可以装多把刀，所以通过调整装刀的数量和刀与刀之间的距离可以切出不同的厚度。本糕点切割机可以切割的糕点厚度为：5mm 、10mm、20mm、40mm、80mm。详情如下：
（1）5mm:装16把刀，刀距（相邻两刀之间距离）为5mm；（2）10mm：装7把刀，刀距10mm；
（3）20mm：装4把刀，刀距20mm；
（4）40mm：装2把刀，刀距40mm；
（5）80mm: 装1把刀。
下面计算带轮的大小:
由于带轮的运动时半齿轮传递的，即为带轮为半周半周的转动。由于设计要求它每次进给80mm，即带轮转动半周带动传送带前进80mm，有公式：
s/2=3.14*r
可以求得带轮的半径，经计算的r=23.5mm（皮带厚假设为2mm）。
4.3减速机构
由于给定电动机的转速过高，因此需要有减速机构，以使切削稳定和安全。
减速齿轮
(一)齿轮系的设计:
经皮带减速后的转速为240r/min,而我们所要的转速40r/min。因此还需要的传动比为6/1,选用的齿轮为标准齿轮。
减速装置效果图：
4.4 设计机构装配效果图
电动机的转速=皮带窗洞的转速=第一个齿轮的转速=1390r/min.假设有四个齿轮。z1=20,z2=100,z3=20
则n1/n4=z2×z4/z1×z3=1390/40
则z4=139
在此设计中我用到了Auto CAD,Word这些工具软件，通过这次的设计我对Auto CAD、Word、POR-E这些工具软件有了更熟练的掌握。
生活中可以用到各种各样的机器，方便、省力、快捷，然而当自己亲自设计时却发现不是那么简单，从最初的构思，假设，设计到方案到选择方案和计算尺寸，每一步都要求极其认真，不仅需要机械原理的扎实基础，还要有足够的创新能力，去把每一个构件拼装在一起组成自己想要的东西。通过这次糕点切片机的设计，让自己增强了创新能力，锻炼了我的耐力和意志力，在指再次感谢叶红老师无时无刻细心的指导，是她得到了一次长足的进步。
主要文献：
[1]吴宗泽罗圣国主编.机械设计课程设计手册（第二版）北京：高等教育出版社，2002
[2]濮良贵纪名刚主编.西北工业大学机械原理及机械零件教研室编著.机械设计（第七版）北京：高等教育出版社，2002
[3]龚溎义潘沛霖陈秀严国良主编.哈尔滨工业大学机械设计课程设计图册（附机械设计作业图例）（第三版）北京：高等教育出版社，2001
目录 一、设计要求 (2) 二、功能分解 (3) 三、运动转换 (4) 四、执行机构选择与比较 (6) 五、原动机 (10) 六、运动方案拟定 (10) 七、传动机构 (17) 八、运动示意图 (19) 九、运动循环图 (20) 十、执行机构计算 (21) 十一、参考资料 (25) 十二、小结 (26)
一、设计要求 1．设计题目 糕点切片机 2．工作原理及工艺动作过程 糕点先成型(如长方体、圆柱体等)经切片后再烘干。糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复运动。通过两者的动作配合进行切片。改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。 3．原始数据及设计要求 1)糕点厚度。10～20 mm。 2)糕点切片长度(亦即切片的高)范围。5～80 mm。 3)切刀切片时最大作用距离(亦即切片的宽度方向)300 mm。 4)切刀工作节拍。40次／min。 5)生产阻力很小。要求选用的机构简单、轻便、运动灵活可靠。 6)电动机可选用0.55kW (或0.75 kW)、1390 r／min。 4．设计方案提示 1)切削速度较大时，切片刀口会整齐平滑，因此切刀运动方案的选择很关键，切口机构应力求简单适用、运动灵活和运动空间尺寸紧凑等。 2)直线间歇运动机构如何满足切片长度尺寸的变化要求，是需要认真考虑的。调整机构必须简单可靠，操作方便。是采用调速方案，还是采用调距离方案，或者采用其它调整方案，均应对方案进行定性的分析比较。 3)间歇运动机构必须与切刀运动机构工作协调，即全部送进运动应在切刀返回过程中完成。需要注意的是，切口有一定的长度(即高度)，输送运动必须在切刀完全脱离切口后方能开始进行，但输送机构的返回运动则可与切刀的工作行程运
重庆大学网络教育学院 毕业设计（论文） 糕点切片机结构设计 学习中心 批次 层次专科起点本科 专业机械设计制造及其自动化学号 学生 指导教师 起止日期
摘要 本产品主要通过糕点的直线间歇移动和切刀的往复运动，实现糕点厚度可变切片的功能要求。 目前生产糕点切片工作主要有手工切片和机器切片两类。手工糕点切片，糕点的大小偶然性较大，大小不均，容易引起顾客不满；手工切片也具有效率不高等问题。机械切削由于采用的机械传动部件复杂，没有统一的技术化规范，很难消除工作产和的不平稳问题。本产品以配用小型作坊式的糕点装置的输送及切片分离原理及刀片装置往复运动的特点和受阻力及施力方式等，研究糕点切片装置及其运输机理的最佳工作参数，对间歇进料机构和往复切片机构进行优化设计，达到简化结构、降低功耗、减少成本、提高作业质量的目标，提高经济效益与市场竟争力。
目录 一糕点切片机的简述 1.1原始数据及设计要求 4 1.2原始资料的分析 4 1.3糕点切片机的工作原理 4 1.4糕点切片机的结构 4 二糕点切片机的设计方案 2.1设计方案的提示 5 2.2糕点切片机运动方案设计 5 2.3实现直线间歇移动方案比较 5 2.3实现切刀往复运动机构的方案比较 7 三、机构运动说明 3.1机构运动说明 14 四、传送带的间歇进给运动 4.1间歇传动的来源 15 4.2带轮传动及其运动参数 16 4.3减速机构 18 4.4设计机构装配效果图 19 糕点切片机中所用的软件 20 小结 20 参考文献 20
一.糕点切片机简述 1.1原始数椐及设计要求 1.糕点厚度：10~20mm。 2.糕点切片长度（亦即切片高）范围：5~80mm 3.切刀切片时最大作用距离（亦即切片宽度方向）：300mm。 4.切刀工作节拍：40次/min。 5.电机可选用:功率0.55KW（或0.75KW）、1390r/min。 6.工作阻力很小。要求选用的机构简单、轻便、运动灵活可靠。 7.工作条件:载荷有轻微冲击，一班制 8.使用期限:十年，保修期为三年 9.生产批量:小批量生产（少于五台） 10.动力来源:电力，三相交流（220V/380V） 11.转速允许误差: ±5％ 1.2原始资料的分析 有原始资料可知:电动机的转速为1390r/min ，功率为5.5KW，要使的转速变成切刀的每分钟上下往复运动40次，中间必须有减速机构，要实现切刀的往复运动，糕点的运动必须是间歇性的。 1.3糕点切片机的工作原理 糕点先成型（如长方体、圆柱体等）经切片后再烘干。糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复运动。通过两者的动作配合进行切片；改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。 1.4糕点切片机的结构 原动机传动部分切刀送料机构 传动过程简述: 电动机的输出转速为1390r/min，通过连轴器带动齿轮降速机构，齿轮降速机构带动曲柄滑块机构，刀装在滑块上，当曲柄进行圆周运动时可以带动刀的往复运动。另外，本糕点切片机的设计采用偏置曲柄滑块机构，而此机构具有急回运动特性，可使刀在下运动即切糕点时速度加快，从而使切口光滑。两一个连轴器带动槽轮机构，当滑块向上运动即刀向上运动时，槽轮运动带动糕点的移动，当滑块向下运动即刀向下运动时，槽轮静止即糕点静止，以便进行切片。
机械原理课程设计 设计说明书 《机械原理》 糕点切片机 起止日期: 2012年 5 月 27 日至2012年 6 月 10 日 学生姓名蔡立昕 班级机械 102 学号 201010824201 成绩 指导教师（签字） 机械工程学院（部） 12年月日
课程设计任务书 2012学年第2 学期 机械工程学院（系、部）机械设计制造及其自动化专业102 班级课程名称：机械原理 设计题目：糕点切片机 完成期限：自12 年 5 月27 日至12 年 6 月10 日共 2 周 指导教师（签字）：2012 年月日系（教研室）主任（签字）：年月日
目录 一．设计任务 (1) 二．机械系统运动方案设计的构思 (2) 三.机构运动方案的选择和评定 (3) 四. 根据工艺动作和协调要求拟定运动循环图 (4) 五．传动系统设计 (5) 六．执行系统设计 (6) 七．传动系统演示 (9) 八．三维视图 (10) 九．方案评价 (10) 十．参考资料 (10) 十一．创新设计心得 (10)
一、设计任务 （一）设计题目：糕点切片机 （二）工作原理及工艺的动作过程 如结构示意图所示,电动机经皮带和齿轮系减速后，达到40转/分。再用棘轮机构连接一皮带组成糕点的进给机构，并满足间歇运动的要求。同时通过另外一组皮带轮带动曲柄滑块机构运动（滑块上带切刀），实现糕点的切片。 间歇运动机构与切刀运动机构工作协调。由于每一次切的过程都一样,从而使每一片糕点的大小都一样。而通过改变进给的距离，可调整切片的厚度。 （三）机构的一些尺寸 1)糕点厚度：10~20mm。 2)糕点切片长度（亦即切片高）范围：5~80mm 。 3)切刀切片时最大作用距离（亦即切片宽度方向）：300mm。 4)切刀工作节拍：40次/min。 5)工作阻力很小。要求选用的机构简单、轻便、运动灵可靠。 6)电机可选用，功率0.55KW（或0.75KW）、1390r/min。 主要设计要求是： （1）通过调整进给的距离，达到切出不同厚度糕点的需要。
机械原理课程设计 题目名称专用钻床液压系统 专业班级机制（升本） 学生姓名刘备 学号XXXXXXXX 指导教师诸葛亮 机械与电子工程系 二○一四年 6 月 16 日
机械原理课程设计任务书 1．设计题目：糕点切片机 2．工作原理及工艺动作过程 糕点先成型（如长方体、圆柱体等）经切片后再烘干。糕点切片机要求实现两个动作：1糕点的直线间歇移动； 2切刀的往复运动。通过两者的动作配合进行切片。改变直线间歇移动速度或每次间歇的输送距离，以满足糕点的不同切片厚度的需要。 3．原始数据及设计要求 1. 糕点厚度：10~20mm。 2. 糕点切片长度（亦即切片高）范围：5~80mm。 3. 切刀切片时最大作用距离（亦即切片宽度方向）：300mm。 4. 切刀工作节拍：40次/min。 5. 工作阻力很小。要求选用的机构简单、轻便、运动灵活可靠。 6. 电机可选用，功率0.55KW（或0.75KW）、1390r/min。 4. 设计任务 1.按工艺动作顺序和协调要求拟定机构运动循环图。 2.进行间歇运动机构和切口机构的选型，实现上述动作要求。 3.机械运动方案的评定和选择。 4.根据选定的原动机和执行机构的运动参数撰写机械传动方案。 5.画出机械运动方案简图（机械运动示意图）。 6.画出运动循环图。 7.按蚌埠学院格式要求编写设计说明。
一执行机构的选型与评价 运动循环图 °° 电动机 连续旋 转 停 带 送 传 送 料 传送 带 停 第 一 把 刀 切 第 二 把 刀 切 送 料 空 程 空 程 225° 方案Ⅰ： 切刀连续运动：凸轮—连杆机构 糕点间歇运动：不完全齿轮机构

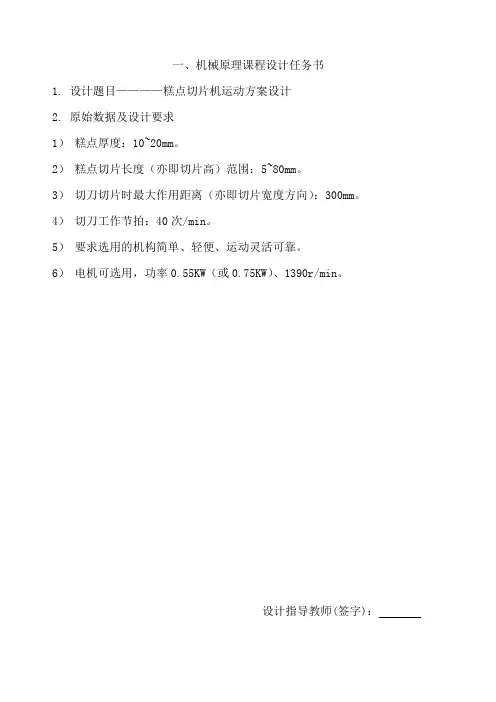

一、机械原理课程设计任务书 1. 设计题目————糕点切片机运动方案设计 2. 原始数据及设计要求 1）糕点厚度：10~20mm。 2）糕点切片长度（亦即切片高）范围：5~80mm。 3）切刀切片时最大作用距离（亦即切片宽度方向）：300mm。4）切刀工作节拍：40次/min。 5）要求选用的机构简单、轻便、运动灵活可靠。 6）电机可选用，功率0.55KW（或0.75KW）、1390r/min。 设计指导教师(签字)：
