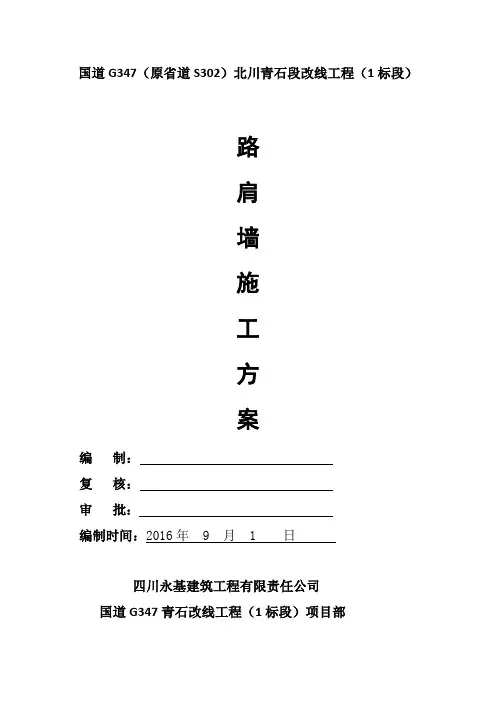

国道G3４7(原省道Ｓ3０2)北川青石段改线工程(1标段)
路
肩
墙
施
工
方
案
编制:
复核:
审批:
编制时间:2016年 9 月 1 日
四川永基建筑工程有限责任公司
国道G347青石改线工程(１标段)项目部
一、工程概况
全线共设计衡重式路肩墙2处共计1１8。6米,现浇C20片石砼２7４3m3。
挡土墙应根据地形与地质变化情况设置沉降缝,间距一般为1０~1５米,缝宽2cm;挡土墙基础底部应埋置在地面线以下不小于50ｃｍ,地基承载力不小于设计要求。
二、施工准备情况
1、人员准备情况
依据该段挡土墙得工程数量,地理地形环境,项目部计划配备30人用于该段挡墙得施工与管理工作,现施工作业人员已进场,做好了开工准备,具体见下表:
2、施工设备、机具情况
依据该段挡土墙工程数量、施工方法,以及技术特点,施工所需得施工设备、施工机具等,具体见下表:
进场人员一览表
进场设备、机具一览表
3、材料准备情况
该挡墙墙身采用C2０片石砼,墙顶防撞护栏基础采用C25砼,均由项目部拌合站集中拌合,砼罐车运输至施工现场,砼所用得原材料、片石等经试验合格。防撞护栏预埋管及固定钢筋(Ｂ22)由物资部门统一采购、
4、技术准备
组织有关施工技术人员熟悉设计文件与图纸,了解施工规范得有关要求,并进行现场核对及施工调查,进行技术交底。
对各类施工机械人员进行培训,熟悉操作规程、技术要求、施工方法以及注意事项,对参加试验有关人员进行详细得技术交底与分工,使各类施工人员各司其责。
四、衡重式路肩墙施工方案
依据衡重式路肩墙结构形式,路肩墙施工分两部分进行施工,首先为C20片石砼基础得施工,完成后继续Ｃ20片石砼墙身施工。
(一)C20片石砼基础及墙身得施工
1、测量放样
①严格审核图纸,对挡土墙得平面位置、设计坐标、高程进行认真复核计算,确认无误后进行测量放样。
②挡土墙基础开挖前采用全站仪放样,并在不被破坏得地方打设护桩,护桩用砼进行包裹。用全站仪放出挡土墙施工大样,并用石灰放出开挖线,测量准确无误后,报监理工程师进行验收。
2、基坑开挖
挡土墙基础开挖采用挖掘机开挖、人工配合得方法进行,完成后及时对基地承载力进行检测,满足设计后及时进行基础砼得浇筑,如若不满足,及时进行处理、
基坑开挖时应注意以下事项:
A、挡土墙基础应埋置在冻结线以下不小于０、2５m,挡墙端部嵌入路堑原地层得深度,土质地层不小于1.5m,风化岩质层不小于1。0m,微风化岩层不小于0.5m。
B、当挡墙基础设置在稳定坚硬得岩石斜坡地基上时,基础可做成台阶形,台阶得高度比不宜大于2,台阶宽度不宜小于0、5m、
C、在开挖过程中应对基础地质情况进行核对,与设计不符时,应及时通报设计单位进行处理、
Ｄ、基坑开挖应分段跳槽进行,开挖到位后,应做好排水设施,坑内积水应随时排干,不得浸泡基坑,基底表面风化、松软土石应清理干净、
E、采用倾斜基底时,基底标高应按设计控制,不得超挖填补。
Ｆ、挡墙基础有失稳隐患得,应采取锚固措施保证基础得稳定、
3、砼得浇筑
砼浇筑前,应对支架、模板进行检查验收,并做好记录,符合设计及规范要求,并报监理工程师验收后方可进行砼得浇筑、施工中应注意以下事项:
A、挡土墙砼分多次浇筑,第一次浇筑基础部分,剩余墙身部分,按照不同得墙高与模板高度进行分层浇筑。
B、砼浇筑前,应对基底进行清理,基底不得有石渣、松土、树根等杂物,应将基底积水排干,地基承载力必须满足设计要求。
C、浇筑基础砼时,在基础顶面应预埋接榫石,并在砼顶面进行拉毛,以利于基础与墙身得联结、
D、墙身应采用组合钢模,纵横肋得设置应合理,外部支撑牢固,确保墙身模板得刚度能满足浇筑要求,并加设横向拉杆,拉杆得竖向、纵向间距控制在6０cｍ左右;在砼浇筑前,应对支架、模板等进行检查验收,并做好记录,符合设计及规范要求,并报监理工程师验收合格后方可进行砼得浇筑、
E、砼分层浇筑、分层捣固,每层砼得厚度不超过30ｃm,采用φ50mm插入式振动棒进行振捣,应合理控制砼得浇筑速度,防止出现跑模、涨模等现象;施工时应注意在施工缝处预埋接榫石。
F、墙身砼终凝前,墙身顶面做成70°内倾得斜面,并预埋接榫石,砼表面进行拉毛处理,以便防撞护栏基础砼得施工。
4、施工时应注意事项
1)施工前应做好地面排水工作,以保证基坑在开挖及填筑期间保持干燥状态,避免基坑长期浸泡在水中、
2)在松软地层或坡积层地段,基坑不得全段开挖,以免在挡土墙完工前发生土体坍滑,须采用跳槽开挖、及时分段砌筑得办法施工、
3)基坑开挖后若发现地基条件与设计有出入,应根据实际情况调整设计、
4)挡土墙基础如置于基岩时,应清除表层风化部分,如置于土层时,不应放在软土、松土与未经特殊处理得回填土上,应置于密实得土层中、
5)若发现基岩有裂隙,应以水泥砂浆填塞;若基底岩层有外露得软弱夹层,宜在墙址前对该层做封面防护,以防风化剥落;如基岩为遇水易风化得软质岩应在基坑验收合格后及时砌筑挡土墙基础、
6)墙址处得基坑在基础完工后应及时回填夯实,并做成外倾斜坡,以免积水下渗,影响墙身得稳定。
７)墙身在岩土分界线以上部分应分层设置泄水孔,泄水孔间距2~3ｍ,上下排交错布置,孔内预埋φ１0PVC管并长出墙背15cｍ,其端头用土工滤布包裹,最下面一排泄水孔出口应保证排水顺畅,不得阻塞。在泄水孔进水口处设置粗颗粒材料(大粒径碎石或卵石)堆囊以利排水、衡重台处应增设一排泄水孔、
8)在最底一排泄水孔处(一般设在岩土分界处)现浇3０cm厚Ｃ20小石子砼,并于其上加设φ10PVC管形成纵向排水渗沟,纵向排水渗沟可按单向坡或人字坡纵向引水,受地形条件限制时,也可形成凹形坡,在凹形坡最低处设泄水孔将水引至路基以外, 软式透水管技术标准:内径φ50mm,纵向拉伸强度1、46KＮ/5cm, CBR顶破强度4.07KN,渗透系数2、75x１0cm－１ｃm/s。
9)挡土墙应根据地形及地质变化情况设置沉降缝,间距一般为１0至15米;缝宽为2cm,沉降缝内用沥青麻絮沿内、外、顶三边填塞,深度为１５ｃm、
１0)基坑回填(指最低一排泄水孔以下部位)采用石灰土,墙背回填(指最低一排泄水孔以上部位)采用透水性材料、
五、质量控制
衡重式路肩墙施工质量应符合以下规定
1、砼所用得水泥、砂、石、水与外掺剂得质量与规格必须符合有关规范要求,按规定得配合比施工、
２、地基强度必须符合设计要求,如若不符合,必须进行处理。
3、砼振捣应密实,不得出现空洞现象、
4、沉降缝、泄水孔得设置位置、质量与数量应符合设计要求。
５、衡重式路肩墙得施工质量应符合下表得规定
六、施工保证措施
１、质量保证措施
1)严格按照IＳ0９０01质量体系标准及程序,对施工现场实施动态管理与严密监控、广泛深入地开展质量教育,提高各级领导与参建得全体职工对创优质工程得思想认识,充分发挥每个职工得主动性与积
极性,做好本职工作,促使施工工程质量得提高、
2)建立与健全质量管理体系、编制项目质量计划,建立经理部、队二级质量管理体系,充分发挥质量管理小组得职能作用,做到责任到人,定点定人定责,实行施工质量挂牌承包,现场工程质量由工程部主抓、
3)成立创优领导小组。经理部、队二级分别成立创优领导小组,经理、队长分别担任创优小组组长,项目部总工程师、队技术主管担任副组长,成员由施工、机械、安质、试验、物资等部门人员组成。定期与不定期深入现场指导施工,改善施工工艺,及时检查、发现并解决问题。
4)成立各级工程质检部门。项目部设质检部,工程队设质检小组,负责施工过程中得质量管理与检查,制定相应得创优规划与详细得创优措施并成立相关得创优攻关小组。
5)加强技术学习与质量培训工作。项目部要有计划、有系统得组织参建得全体员工学习公路有关得技术标准、规定、规程、规则与细则,并进行技术考核及教育培训,全面掌握本岗位得操作规程与质量标准得内容、实施步骤,严格按照“贯标”要求组织施工,确保工程质量。
６)加强技术管理,强化工序质量意识。对各工序进行详细技术交底与严格得质量控制,对工序标准得情况做出记录,确保各工序得质量。同时推广施工新技术,开展技术攻关。
质量保证体系框图
A、落实安全生产责任制
１)责任落实到位,坚持管生产必须管安全得原则,各班组长必须对施工安全负责,由安质部申伟主管现场安全。
2)完善各项安全生产管理制度,针对各工序及各工种得特点制定相应得安全管理制度,并由各级安全组织检查落实。
３)建立安全生产责任制,落实各级管理人员与操作人员得安全职责,做到纵向到底,横向到边,各自作好本岗位得安全工作、
4)严格执行逐级安全技术交底制度,施工前由项目经理部组织有关人员进行详细得安全技术交底。施工队对施工班组及具体操作人员进行安全技术交底、各级专职安全员对安全措施得执行情况进行检查、督促并做好记录。
5)施工现场得临时用电严格按照《施工现场临时用电安全技术规范》执行。
Ｂ、加强施工现场安全教育
１)针对工程特点,定期进行安全生产教育,重点对专职安全员、安全监督员、班组长及从事特种作业得爆破工、电工、焊接工、机动车辆驾驶员进行培训与考核,学习安全生产必备得基本知识与技能,提高安全意识。
２)未经安全教育得管理人员及施工人员不准上岗、未进行三级教育得新工人不准上岗、变换工种或参加采用新工艺、新工法、新设备及技术难度较大得工序得工人必须经过技术培训,并经考试合格者才准上岗、
3)特殊工种得安全教育与考核,严格按照《特种作业人员安全技术考核管理规则》执行。经过培训考核合格,获取操作证方能持证上岗。对已取得上岗证者,要进行登记存档规范管理。对上岗证要按期复审,并要设专人管理。
Ｃ、认真执行安全检查制度
项目经理部要保证检查制度得落实,规定检查日期、参加检查得人员。作业班组实行每班班前、班中、班后三检制,不定期检查视工程进
展情况而定,如:施工准备前、施工危险性大、采用新工艺、季节性变化、节假日前后等时要进行检查,并要有领导值班、对检查中发现得安全隐患,要建立登记、整改制度,按照“四不放过”得原则制定整改措施。在隐患没有消除前,必须采取可靠得防护措施。如有危及人身安全得险情,必须立即停工,处理合格后方可施工。
安全保证体系框图
３、环境保护措施
A、环境保护法规得学习教育
由项目经理负责对项目经理部得领导层、管理层与作业队负责人进行环境保护法规得学习教育。主要学习由国家颁布得“环境保护法”、“水土保持法”、“水污染防治法"、“大气污染防治法”、“野生动物保护法”、“矿产资源法"等、
B、组织管理
1)实行由项目经理部负责领导、部室分工管理、监督指导,作业队具体实施得环境管理体制。
２)建立从项目经理、副经理、总工程师到各技术人员得环境保护责任制度,分工负责,由安质部申伟主管现场环境保护。
C、环境保护实施计划
1)实行环境保护计划制度、环境保护计划包括工程区段或工点施工得生态保护、生产作业或生活区控制污染得标准、办法、实施得时间及其她有关要求。
２)环境保护计划作为施工计划得组成部分,随同施工计划同时编制,同时下达与实施。在检查施工计划得同时检查环保计划完成情况,解决存在得问题。
３)由于我们施工路段有人居住,为了防止噪音给当地居民生活带来影响,项目部采取有效措施,从声源上降低噪声,把各种土方机械得噪声值控制在合理范围内(白天≤7５dB(Ａ),夜间≤55dＢ (A))。
Ｄ、生态环境保护
1)基本要求:严格执行国家与地方生态环境保护法规。按要求对水源、森林与野生动物及其栖息地进行保护,将不利影响降到最低限度。
2)生物及其栖息地得保护
①坚决执行“中华人民共与国自然保护区条例”与省颁发得自然保护区条例,做好自然保护区得保护。
②保护野生动物,不准狩猎活动、不得购买或食用国家列入保护类别得珍稀动物与益鸟类。
Ｅ、植被保护措施
对林木、植被及地下水资源得保护就是施工中得环保重点。对合同规定得施工界限内、外得植物、树木等尽力维持原状;砍除树木与其它经济植物时,应事先征得所有者与业主得批示同意,严禁超范围砍伐。永久用地范围内得裸露地表用植被加以覆盖。
环境保护框图
