学会看雷达回波图

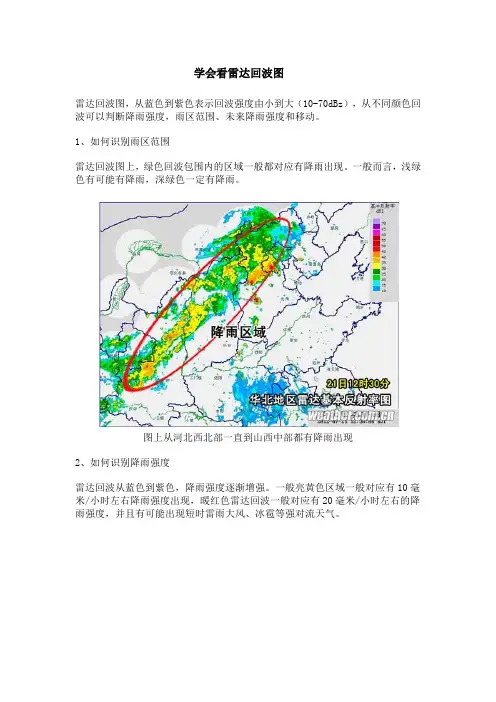

精心整理学会看雷达回波图

雷达回波图，从蓝色到紫色表示回波强度由小到大（10-70dBz），从不同颜色回波可以判断降雨强度，雨区范围、未来降雨强度和移动。

1、如何识别雨区范围

雷达回波图上，绿色回波包围内的区域一般都对应有降雨出现。一般而言，浅绿色有可能有降雨，深绿色一定有降雨。

图上从河北西北部一直到山西中部都有降雨出现

2、如何识别降雨强度

雷达回波从蓝色到紫色，降雨强度逐渐增强。一般亮黄色区域一般对应有10毫米/小时左右降雨强度出现，暖红色雷达回波一般对应有20毫米/小时左右的降雨强度，并且有可能出现短时雷雨大风、冰雹等强对流天气。

如图上河北西北部有绿色雷达回波，有降雨出现，但雨势并不强。山西北部、陕西中北部有黄色雷达回波，有中等强度降雨出现。

3、如何识别降雨未来趋势

以今天雷达回波的多时次动态图上可以看到，从21日9时开始一直到13时前后，影响西北华北一带的降雨系统呈现东北-西南走向，稳定向东偏南方向缓慢移动。

精心整理

从14：40和14：50两张图上可以看到，降雨带移动缓慢，强度变化不大。
