高考物理实验 读数练习专题（1）——游标卡尺
1、结构
可以方便地测量外径、内径、深度。
2、读数方法（减法）
第一步：看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见上表） 第二步：读出游标尺和．．．．主尺对齐的刻度．．．．．．．数．
（n ）； 第三步：读出对齐处主尺读数（Xmm ）和游标尺读数(n ×0.9或0.95或0.98mm)。
0.9或0.95或
[读数经验之谈]
（1）看清游标的精确度；
（2）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。
（3）读数举例
由于画图存在误差的原因，所以对齐的线段以作标记的为准。
高考物理实验 读数练习专题（1） ——游标卡尺 1、结构 2、读数方法 第一步：看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见上表） 第二步：读出游标尺和主尺对齐的刻度．．．．．．．．．．．数． （n ）； 第三步：读出对齐处主尺读数（Xmm ）和游标尺读数(n ×0.9或0.95或0.98mm)。 0.9或0.95或 [读数经验之谈] （1）看清游标的精确度； （2）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。计算出来的“0”也不能舍去。 读数练习【练习1】读出下列游标卡尺测量的读数； ⑴ ⑵ ⑶ 【练习2】有一游标卡尺，主尺的最小分度是1mm 游标卡尺读数练习 3 4 cm 678 20 cm 0 12345 6 0123456789 cm
高考物理实验 读数练习专题（2）——螺旋测微器 读数公式：测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm [经验之谈]： （1）看半刻度是否漏出，固定刻度上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余 部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相 加，得测量值。右图中的读数应该是6.702mm 。 测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 ⑴ ⑵ 练习1、 e f g h i 读数 mm 读数 mm 读数 mm
练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm 练习4、 （1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． 高考试题回顾 1． 某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。由图可读出 l = d = 示数 ______
高考物理实验 读数练习专题（1） ——游标卡尺 1、结构 可以方便地 测量外径、内径、 深度。 2、读数 方法 第一步：看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见 上表） 第二步：读出游标尺零．刻度．．线．左侧的主尺整．毫米．．数． （X ）；如：以下例题中为X=41mm 第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标尺上读出对齐线．．． 到零刻度线的小格数(n)（不要估读）；如：以下例题中为10小格, 即n=10； 读数公式：测量值（L ）=主尺读数（X ）+游标尺读数（n×精确度） 例1、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________ cm 。 答案：（漏掉末位有效数字“0”不给分） 读数举例 由于画图存在误差的原因，所以对齐的线段以作标记的为准。 游标卡尺读数练习 10分度（） 1读数：＿＿＿＿＿＿＿＿ 2读数：＿＿＿＿＿＿＿＿ 卡尺分类 主尺最小刻度（mm ） 游标刻度总长(mm) 精确度(mm) 10分度 1 9 0．1 20分度 1 19 0．05 50分度 1 49 0．02 10 11 c m 0 10 3 4 cm 0 10
高考物理实验 读数练习专题（2） ——螺旋测微器 读数公式： 如下图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。 测量值=＋×＝（～均正确） 读数举例
读数练习 练习1、 a b c d d e f i 练习2、 练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm 15 20 5 10 0 30 35 40 读数为______ cm 15 20 5 10 45 5 读数为 ______ mm 读数 mm 读数 mm 读数 mm
。 专题四 电学实验 电学实验是高考实验考查的重点、热点内容。试题注重联系实 验操作的考查，如测量仪器的读数问题、实验线路的连线问题、电 表和其他用电器的选择问题都是实验操作的仿真模拟，需要考生具 备良好的动手实践经验。试题还注重实验数据的处理分析，如根据 实验数据画出图线，根据图线分析得出结论。“设计和完成实验的能 力”在理科综合《考试说明》中指出的五个考试目标之一。是近几年 高考物理实验题的命题趋向。 完整的设计一个实验，要经历多个环节，在实际考查中，一般 不会考查全部环节，而是只考查其中的几个环节，有的题目给出条 件和实验器材，要求阐述实验原理；有的给出实验电路图，要求领 会实验原理，确定需测物理量及计算公式；有的则要求考生根据操 作步骤及测定的物理量判断出实验原理……虽然考查方式不尽相 同，但目前高考中几乎所有的设计型实验题都有一个共同点，都以 不同方式或多或少的对实验原理作一定的提示，在给出实验器材的 前提下进行考查。 由于考查环节和要求的不同，题型也不尽相同，但较多的是选择、 填空、作图题。 在复习过程中，应对所学电学实验逐个理解实验原理、实验方 法，比较不同实验的异同（如电路图、滑动变阻器和电表的连接） 不断充实自己的经验和方法，逐步达到能灵活运用已学知识解答新 的问题。对于设计型实验题目要明确实验设计的关键在于实验原理 的设计，它是进行实验的依据和起点，它决定了应选用（或还需）
哪些实验器材，应测量哪些物理量，如何编排实验步骤。而实验原理的设计又往往依赖于所提供的实验器材（条件）和实验要求，它们相辅相成，互为条件。 （一）电学实验中所用到的基本知识 在近年的电学实验中，电阻的测量（包括变形如电表内阻的测量）、测电源的电动势与内电阻是考查频率较高的实验。它们所用 到的原理公式为：R=U,E=U+Ir。由此可见，对于电路中电压U I 及电流I的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。因此复习中应熟练掌握基本实验知识及方法，做到以不变应万变。1．电路设计原则：正确地选择仪器和设计电路的问题，有一定的灵活性，解决时应掌握和遵循一些基本的原则，即“安全性”、“方便性”、“精确性”原则，兼顾“误差小”、“仪器少”、“耗电少”等各方面因素综合考虑，灵活运用。 ⑴正确性：实验原理所依据的原理应当符合物理学的基本原理。 ⑵安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。要注意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。 ⑶方便性：实验应当便于操作，便于读数，便于进行数据处理。 ⑷精确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。 2．电学实验仪器的选择： ⑴根据不使电表受损和尽量减少误差的原则选择电表。首先保证流
螺旋测微器 专题练习 读数公式： [经验之谈]： （1）看半刻度是否漏出，固定刻度．．．．上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm 。 测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 读出下列螺旋测微器测量的读数。 ⑴ ⑵ 答案：⑴0.642mm ⑵10.294mm
读数举例 读数练习 练习1、 a b c d mm mm mm mm e f g h i mm mm mm mm mm 练习2、 读数 9.270 mm 读数 5.804 mm 读数 7.500 mm
练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm 练习4、 （1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． 高考试题回顾 示数 ______ mm
（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。由图可读出l = cm , d = mm （2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。测量方法正确的是___________（选填“甲”或“乙”）。 （2009年重庆卷）23．（1）某同学在探究影响单摆周期的因素时，用螺旋测微器测量其中 一个摆球直径的示数见题22图1。该球的直径为 mm 。 请自觉使用参考答案 练习1答案 a ．0.483 (最后一位估读数为2～4均算对，下同) b ． 0.532 (1～3) c ． 4.078 (7～9) d ． 5.666 (5～7) e ． 0.048 (7～9) f ． 0.989 (8～0) g ． 1.025 (4～6) h ． 3.374 (3～5) i ． 2.988 (7～9) 练习2答案 10.002 0.5365 练习3答案：（1）1.193 11.50 练习4答案：（1）1.555mm （2）A 11.14mm 2009年宁夏卷答案2.25，6.860【解析】游标卡尺的读数220.1522.5 2.25x mm mm mm cm =+?==； 螺旋测微器的读数2009年浙江卷答案 乙 2009年重庆卷答案：20.685(20.683-20.687) 图甲 图乙
游标卡尺 1 .有一种游标卡尺，主尺的分度值是1 nun,游标卡尺上有50个等分刻度，此游标卡尺 的总长度为49皿，用这种游标尺测长度可以准确到 nnn,用此卡尺测一木球 直径时，游标卡尺刻线是在cm 和cm 两刻线之间，若游标卡尺的第19条刻线与主尺刻线 对齐，则此木球的直径为 cm 。 2 .某游标卡尺主尺上最小刻度为1mm,游标尺上是50分度共49mm,（图中没有全部画 出）下图游标卡尺表示的数值为： ___________ n un. 4 5 I I I I I I I I I I I ? ? ? ? ? ? ? ? ? 1 ? ? ? ? ? ? ? L I 1 ' ' ?. 0 1 3 .读出下列游标卡尺和螺旋测微器的示数。 （1）cm （2） mm 4 .用游标卡尺和螺旋测微器测量一根金属丝的长度和直径，测量的结果如图所示,则 5 6 '1] J 」」」』」」」」II II 「? ? r r ? ? ? ? ? ? I "1I 10 20 5 .用薄标卡尺测一工件外径的读数如图（1）所示，读数为 mm. 用螺旋测微器测一圆形工件的读数如图⑵所示，读数为一 mm. IIIIIIII II Illi 此金属丝的长度占 mm,直径力 mm 。 || |川|| 八出 l ￡ 6. （4分）下图游标卡尺的读数为
cm螺旋测微器的读数为 8.请读出游标卡尺的数值?mm
cm,螺旋测微器的读数为 10 .图为游标卡尺（50分度）测量工件的情况，其读数为 , 2 3 4. 11 .在“长度的测量”实验中，调整游标卡尺两测量脚间距离，主尺和游标的位置如 图甲所示，此时游标卡尺的读数为一 mm ；若要游标卡尺的读数为0.20mm,应使游 标上除0刻度线外第 条刻度线与主尺上的刻度线对齐. 14 .游标卡尺和螺旋测微器是两种常用的测量长度的精密仪器。如图甲所示的游标卡尺, 主尺的最小分度是1mm,游标上有20个小的等分刻度，图示状态的读数是 mm ； 用如图乙所示蝶族测微器测量一根金属丝的直径的读数是 mm 。 15 .如图所示，为某次测量时游标卡尺（局部）的示意图，该游标卡尺精度为亳米，其 读数为L=cm. 1cm 主尺2cm iihiijiiii|i|i 游标尺10 3cm ,||1皿四 wr 20 nun. o 9.如图所示，游标卡尺的读数为 6 12.如图乙所示，螺旋测微器测出的金属丝的直径是 mm. 13.如图所示，游标卡尺的读数为_ _丽，螺旋测微器读数为一
游标卡尺的构造、原理及使用方法和读数 一、构造 常用的游标卡尺外形如图l－1所示。 游标尺B套在主尺A上并能沿主尺滑动，C、D、E分别为外径测脚、内径测脚和藏在主尺背面的深度测脚。测量时使测脚与被测物的端面接触，如图l—2所示。测脚与被测物接触的表面叫工作面。两个外径测脚的工作面互相平行并且都垂直于主尺，用它们夹住圆柱体时，两工作面的距离等于圆柱直径D。两个内径测脚的工作面相互平行并且都垂直于主尺，用它们从内部撑住圆孔且张开最大时，两工作面的距离等于圆孔内径d。将主尺尾端抵住凹槽上口表面，深度测脚抵住槽底时，测脚伸出的长度等于槽深h。 二、测量原理
某一种游标卡尺的刻度状况如图1—3甲所示，主尺最小分度为1毫米，游标尺刻度总长度为9毫米，划成10等分。因此游标1分度的长度为0.9毫米，与主尺1毫米之差△L（叫做微差）为0.1毫米，它的第一条刻线与主尺上1毫米刻线重合，其余刻线都与主尺上刻线不重合。同样，游标尺向右移动0.2毫米，将只有它的第二条刻线与主尺上2毫米刻线重合。 设用外径测脚夹住一张铜片时游标尺位置如图l—3乙所示，游标的第七条刻线与主尺上某刻线重合（图中用▲指示），则可知游标尺从甲图位置向右移动的距离d = 0.7毫米，就等于该铜片的厚度。 这种精度的游标还有另一种刻制方法：游标尺刻度仍为10等分，但总长度等于19毫米，游标尺1分度与主尺上2毫米的微差也是0.1毫米，如图1—3丙所示。 三、使用方法 右手握住主尺，用拇指推动游标尺进退。先让测脚并拢检查零点，正常情况下游标零刻线应与主尺零刻线重合。若未能对正，应记下此时读数x0，叫做初读数或零点读数。它可能是正值也可能是负值，如图1一4所示的。x0 ＝－0.3毫米。
高考物理实验 读数练习专题（3） ——实验十：练习使用多用电表 【例1】 （1998上海·19）图21-2表示用多用电表测电路中电流的实验，图中多用表测定的是__ ___（填甲电阻的电流、乙电阻的电流或总的电流），测得的值是___________。 析与解：根据电路可以看出：多用表和乙电阻串联，它们再和甲电阻并联。所以测量的肯定是乙电阻的电流。测直流电流对应中间标示“”的刻度线，选择开关指在量程100mA ，应读0-2-4-6-8-10一组 数字（看成0-20-40-60-80-100），而且精度为mA mA 210 20=, 可以读出的准确示数为48mA ，估读的方法是：将一小格进行十等分，再看指针在一小格的位置（本题中指针在107位置处），尾数估读为10 7 (±0.1)×2 （精度）。即：10 7 (±0.1)×2 =1.4±0.2mA ，故测量结果为48+(1.4±0.2）=（49.4±0.2）mA 。读数为49.4mA （只要在49.2mA ～ 49.6mA 即可）。 点评：仪器使用的焦点问题是读数。读数包括精确读数和估读。 使用多用表时应该注意： ①表笔到实物不同的接法对应不同的功能（测电阻时，对象应从工作电路断开）； ②不同的挡位对应表盘上不同的刻度线； ③看清精度，确保电流或电压值估读正确。 解答本题时错误的情况有： ①不能看清电路实质，认为是测甲和乙的总电流；②未掌握估读原则，粗略地读作49mA 或者50mA ；③不能合理选择表盘对应刻度，导致精度判断失误，测量结果表达混乱。 【例2】（2008年宁夏理综） 图1为一正在测量中的多用电表表盘. （1）如果是用×10Ω档测量电阻，则读数为 Ω。 （2）如果是用直流10 mA 档测量电流，则读数为 mA 。 （3）如果是用直流5 V 档测量电压，则读数为 V 。 【解析】（1）电阻读数要用刻度乘以档位的倍率，即6×10=60Ω；（2）用10 mA 档测量电流，每格刻度为0.2mA ，读数为6 mA+5.9×0.2mA=7.18mA ；(3) 用直流5 V 档测量电压，每格刻度为0.1V ，读数为3 V +5.9×0.1 V=3.59 V 。 答案: (1)60 (2)7.18 (3)3.59 巩固训练 练习1、某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图2所示，则其电阻值是__________。如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择 开关应选的欧姆挡是_________。改变挡位调整倍率后，要特别注意重新____________________。 练习2、用多用表测量电流、电压或电阻时，表盘指针的位置如图21＇-3所示。如果选择开关指在“ｖ—2.5”位置时，测量结果为 ；如果选择开关指在“ｍＡ—10”位置时，测量结果为 ；如果选择开关指在“Ω×100”位置时，测量结果为 。 图1 图2
高中物理实验器材的读数要求 在高中物理电学实验中，测量时要按照有效数字的规则来读数。而测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，具体如下： 一、最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。 如量程为3 V和3 A的电压表和电流表，其最小分度为 0.1 V和0.1 A, 读数要估读到最小分度的十分之一。 二、最小分度是“2”或“5”的仪器，测量误差出现在同一位上，采用半格估读法（即同一位分别按二分之一或五分之一估读）。 分度值是2个单位（1/5=0.2）的有：0~0.6A的电流表（分度值0.02A），测量结果只能准确2个单位，在最小分度值的同数位而比其小的“0、1”要估读，即不准确数字出现在分度值的同一数位上，亦即测量结果的未位与最小分度同位，只能采用二分之一估读法，估读数字只有0、1，比如分度值为0.02A的电流表，读数0.05A就是由准确数字0.04和估读数字0.01组成的。 分度值是5个单位（1/2=0.5）的如量程为15 V的电压表，其最小分度为0.5 V, 测量结果只能准确到5个单位，在分度值的同数位而比其小的“1、2、3、4、”要估读，即不准确数字出现在分度值的同一数位上，亦即测量结果的未位与最小分度同位，只能采用五分之一估读法，估读数字为0、1、2、3、4。例测定额定电压3.8V小灯泡的额定功率的实验，用实验室用的“0~3V，0~15V”电压表是不能准确地测量出额定电压3.8V的，因为0~15V电压表分度值是0.5V。读数3.8V只能包含精确数字3.5加上估读数字0.3组成。
游标卡尺的读数方法 游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。 结构组成 游标卡尺由主尺和副尺（又称游标）组成。主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。游标卡尺有0.02、0.05、 0.1mm三种测量精度。 读数方法 游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺 上50格，副尺每格长为＝0.98mm。主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出） 游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为 例进行说明。 1.在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。图示 33mm。 2.副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数， 将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。图示为0.24mm。
3.将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。 游标卡尺的使用方法 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 使用游标卡尺测量零件尺寸时，必须注意下列几点： 1.测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损， 把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要 相互对准。这个过程称为校对游标卡尺的零位。 2.移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固 定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记 松开固定螺钉，亦不宜过松以免掉了。 3.当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能 歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。否则，量爪若在如图2-6所示的错误位置上，将使测量结果a比实际尺寸b要大； 先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定 量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。如卡尺带有 微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪 接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测 尺寸，把卡尺强制的卡到零件上去。这样做会使量爪变形，或使测量面过 早磨损，使卡尺失去应有的精度。 4.用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个量爪 刚好接触零件表面。如果测量压力过大，不但会使量爪弯曲或磨损，且量 爪在压力作用下产生弹性变形，使测量得的尺寸不准确(外尺寸小于实际 尺寸，内尺寸大于实际尺寸)。 在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的方向，使人的视 线尽可能和卡尺的刻线表面垂直，以免由于视线的歪斜造成读数误差。 5.为了获得正确的测量结果，可以多测量几次。即在零件的同一截面上的不 同方向进行测量。对于较长零件，则应当在全长的各个部位进行测量，务 使获得一个比较正确的测量结果。

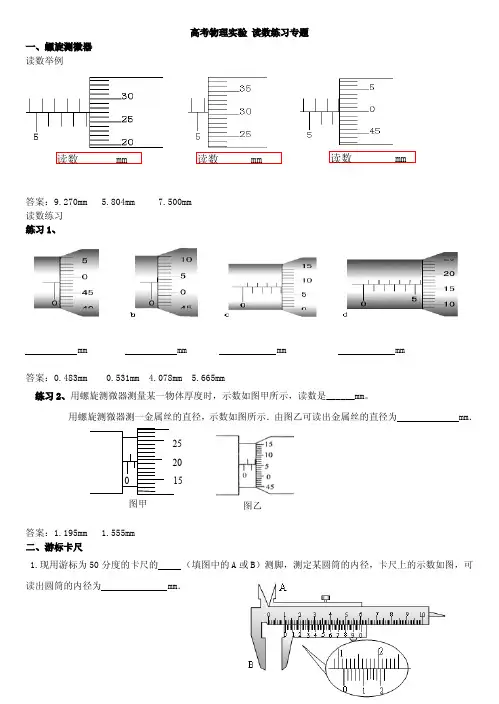

高考物理实验读数专题 一、螺旋测微器 例题：读出下列数据 （1） （2） mm mm mm mm （3）用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是 mm 。 用螺旋测微器测一金属丝的直径，示数如图乙所示．由图甲可读出金属丝的直径为 mm ． 二、游标卡 尺 例题：（1）现用游标为 50分度的卡 尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． （2）用游标卡尺可以测量某些工件的外径。在测量时，示数如图所示，则读数分别为_______ mm 三、螺旋测微器和游标卡尺读数练习 1、图（甲）是用一主尺最 读数 mm 读数 mm 读数 mm 图乙
小分度为1mm ，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。可以读出此工件的长度为 ____________mm ．图（乙）是用螺旋测微器测量某一圆筒内径时的示数，此 读数应为 mm 解：102.35 ; 5.545（5.544、5.546均可得分） 2 ②螺旋测微器的读数 mm 。 3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙 所示，则读数分别为_______ mm 答：4 。 5、 如图所示， 读数是 mm 答： 29.35 6、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． 答：（10（4分） 7、一相对微器则小零件的厚度 答： 1.055； 0.8464（答案在0.8462～0.8467之间均可） 8、（1）读出游标卡尺和螺旋测微器的读数： 游标卡尺读数为 _______5.45 ___cm ． （2）螺旋测微器读数为_____ 6.725 ___mm ． 9．一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。用它测量某物体长度，卡尺示数如图所示，则该物体（乙） （甲） 10 11 12 图乙 0 10 20 游标尺 0 1 2 B 0 5 10 5 6 (1) （2） 图 乙
游标卡尺读数方法 Prepared on 22 November 2020
游标卡尺和螺旋测微器 1、游标卡尺的组成及分类 尺寸常用游标卡尺或千分尺测量，卡尺的组成，游标卡尺的式样很多，常用的有两用游标卡尺和双面游标卡尺。 2、游标卡尺的分类 以测量精度上分又有㎜（游标尺10格）精度游标卡尺，（游标尺20格）精度游标卡尺和（游标尺50格）精度游标卡尺。 3、游标卡尺的刻线原理 （1）㎜（1/10）精度游标卡尺刻线原理 尺身每小格为1㎜，游标刻线总长为9㎜，并等分为10格，因此每格为9/10=㎜，则尺身和游标相对一格之差为1－=㎜，所以它的测量精度为㎜。 （2）㎜（1/20）精度游标卡尺刻线原理 尺身每小格为1㎜，游标刻线总长为39㎜，并等分为20格，因此每格为 39/20=㎜，则尺身和游标相对一格之差为2－=㎜，所以它的测量精度为㎜。 （3）㎜（1/50）精度游标卡尺刻线原理 尺身每小格为1㎜，游标刻线总长为49㎜，并等分为50格，因此每格为 49/50=㎜，则尺身和游标相对之差为1－=㎜，所以它的测量精度为㎜。 4、游标卡尺读数方法： 读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0．6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。 判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了。 5、游标卡尺的使用游标卡尺可用来测量工件的宽度、外径、内径和深度。 6、螺旋测微器 练习题： 2、 3、 0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 10 例如第31条对齐
高考物理实验读数专题 一、螺旋测微器 例题：读出下列数据 （1） （2） mm mm mm mm （3）用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是 mm 。 用螺旋测微器测一金属丝的直径，示数如图乙所示．由图甲可读出金属丝的直径为 mm ． 二、游标卡尺 例题：（1）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． （2）用游标卡尺可以测量某些工件的外径。在测量时，示数如图所示，则读数分别为_______ mm 读数 mm 读数 mm 读数 mm 图乙
三、螺旋测微器和游标卡尺读数练习 1、图（甲）是用一主尺最小分度为1mm ，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。可以读出此工件的长度为____________mm ．图（乙）是用螺旋测微器测量某一圆筒内径时的示数，此 读数应为 mm 解：102.35 ; 5.545（5.544、5.546均可得分） 2、写出如图所示的游标卡尺和螺旋测微器的读数： ①游标卡尺的读数 mm ； ②螺旋测微器的读数 mm 。 3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm （乙） （甲） 10 0 11 12 10 20 cm
答：1.193mm 11.50mm 4、某同学用游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L ＝ cm 。 5、用游标卡尺测量某一物体的厚度，如图所示，正确的读数是 mm 答： 29.35 6、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． 答：（10分）（1）1.555mm （4分）（2）A （2分） 11.14mm （4分） 7、一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是 cm ；该同学用螺旋测微器测量小零件的厚度时螺旋测微器上的示数如图乙所示，则小零件的厚度为 cm ． 答：1.055； 0.8464（答案在0.8462～0.8467之间均可） 8、（1）读出游标卡尺和螺旋测微器的读数： 游标卡尺读数为_______5.45 ___cm ． （2）螺旋测微器读数为_____ 6.725 ___mm ． 5 6 (1) （2） 图 乙
物理电学实验专题 一、伏安法测电阻及拓展 1.下表中选出适当的器材，试设计一个测量阻值约为15k Ω的电阻的电路。要求方法简捷，R X 两端电压能从0开始变化，要求有尽可能高的精确度。 电流表A 1：量程1mA 内阻约50Ω； 电流表A 2：量程300A μ 内阻约300Ω 电流表A 3：量程100A μ 内阻约500Ω；电压表V 1：量程10V 内阻约15K Ω 固定电阻：R 0=9990Ω； 电流表G ：I g =300A μ、R g =10Ω。 滑动变阻器R 1： 阻值约50Ω；额定电流为1A 滑动变阻器R 2： 阻值约100K Ω 额定电流为0.001A 电池组：E=3V ；内阻小但不可忽略； 开关，导线若干 2. 两块电压表测电阻 用以下器材测量一待测电阻R x 的阻值（900～1000Ω）： 电源E ，具有一定内阻，电动势约为9.0V ； 电压表V 1，量程为1.5V ，内阻r 1＝750Ω； 电压表V 2，量程为5V ，内阻r 2＝2500Ω； 滑线变阻器R ，最大阻值约为100Ω； 单刀单掷开关K ，导线若干。 （1）测量中要求电压表的读数不小于其量程的3 1 ，试画出测量电阻R x 的 一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。 （2）根据你所画的电路原理图在题给的实物图上画出连线。 （3）若电压表V 1的读数用U 1表示，电压表V 2的读数用U 2表示，则由已知量和测得量表示R x 的公式为R x ＝_________________。 3. 两块电流表测电阻 从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1。要求方法简捷，有尽可能高的测量精度，器材代号 规格 电流表（A 1） 量程100mA ，内阻r 1待测（约40Ω） 电流表（A 2） 量程500uA ，内阻r 2＝750Ω 电压表（V ） 量程10V ，内阻r 3=10k Ω 电阻（R 1） 阻值约100Ω，作保护电阻用 滑动变阻器（R 2） 总阻值约50Ω 电池（E ） 电动势1.5V ，内阻很小 开关（K ） 导线若干 （2）若选测量数据中的一组来计算r 1，则所用的表达式r 1＝________________，式中各符号的意义是____________________________________。 4.现有实验器材如下： 电池E ，电动势约10V ，内阻约1Ω 电流表A 1，量程300mA ，内阻r 1约为5Ω 电流表A 2，量程10A ，内阻r 2约为0.2Ω 电流表A 3，量程250mA ，内阻r 3约为5Ω 电阻箱R 0，最大阻值999.9Ω，阻值最小改变量为0.1Ω 滑动变阻器R 1，最大阻值100Ω，开关及导线若干 要求用图1所示电路测定图中电流表A 的内阻 （1）在所给的三个电流表中，哪几个可用此电路精确测定其电阻？ （2）在可测的电流表中任选一个作为测量对象，简要写出按电路图的主要连接方法． A A ′ R 1 R 0
螺旋测微器和游标卡尺专项练习 1.游标卡尺 ⑴10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm 。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。其读数准确到0.1mm 。 ⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小0.05mm 。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm 。 ⑶50分度的游标卡尺。游标上相邻 两个刻度间的距离为0.98mm ，比主尺上 相邻两个刻度间距离小0.02mm 。这种卡尺的刻度是特殊的，游标上的刻度值，就 是毫米以下的读数。这种卡尺的读数可以 准确到0.02mm 。如右图中被测圆柱体的 直径为2.250cm 。 要注意：游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。 2.螺旋测微器 固定刻度上的最小刻度为0.5mm （在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm 。在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm 。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。上图中的读数应该是6.702mm 。 3.巩固练习 1.用游标卡尺测量摆球直径。游标位置如右图所示， 可知摆球直径是 mm 。 2.有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 mm 。 3. 一游标卡尺的主尺最小分度为1mm ，游标上有10个小等分间隔，现用此 卡尺来测量工件的直径，如上右图所示。该工件的直径为________ ___mm 。 4.用螺旋测微器测圆柱体直径时，示数如右图，此示数为 mm 。 5. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm ）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为 mm 。
高考物理实验读数练习 专题 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
高考物理实验 读数练习专题（1） ——游标卡尺 1、结 构 可以方便地测量外径、内径、深 度。 2、读数方法 第一步：看游标尺总刻度确定精确定度（10 分度、20分度、50分度的精确度见上表） 第二步：读出游标尺零．刻度．．线．左侧的主尺整．毫米．．数．（X ）；如：以下例题中为X=41mm 第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标尺上读出对．齐线．． 到零刻度线的小格数(n)（不要估读）；如：以下例题中为10小格, 即n=10； 读数公式：测量值（L ）=主尺读数（X ）+游标尺读数（n×精确 度） 例1、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________ cm 。 答案：（漏掉末位有效数字“0”不给分） 读数举例 由于画图存在误差的原因，所以对齐的线段以作标记的为准。 卡尺分类 主尺最小刻度 （mm ） 游标刻度总长 (mm) 精确度(mm) 10分度 1 9 0．1 20分度 1 19 0．05 50分度 1 49 0．02
游标卡尺读数练习
高考物理实验读数练习专题（2） ——螺旋测微器 读数公式：
5 020 25 15 如下图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。 测量值=＋×＝（～均正确） 读数举例 读数练习 练习1、 a b c d d e f i 练习2、 读数 mm读数 mm读数 mm
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】 高考物理实验读数专题 一、螺旋测微器 例题：读出下列数据 （1） （2） mm mm mm mm （3）用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是 mm 。 用螺旋测微器测一金属丝的直径，示数如图乙所示．由图甲可读出金属丝的直径为 mm ． 二、游标卡尺 例题：（1）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． （2）用游标卡尺可以测量某些工件的外径。在测量时，示数如图所示，则读数分别为_______ mm 读数 mm 读数 mm 读数 mm 图乙
三、螺旋测微器和游标卡尺读数练习 1、图（甲）是用一主尺最小分度为1mm ，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。可以读出此工件的长度为____________mm ．图（乙）是用螺旋测微器测量某一圆筒内径时的示数，此 读数应为 mm 解：102.35 ; 5.545（5.544、5.546均可得分） 2、写出如图所示的游标卡尺和螺旋测微器的读数： ①游标卡尺的读数 mm ； ②螺旋测微器的读数 mm 。 3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm （乙） （甲） 10 0 11 12 10 20 cm
答：1.193mm 11.50mm 4、某同学用游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L ＝ cm 。 5、用游标卡尺测量某一物体的厚度，如图所示，正确的读数是 mm 答： 29.35 6、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． 答：（10分）（1）1.555mm （4分）（2）A （2分） 11.14mm （4分） 7、一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是 cm ；该同学用螺旋测微器测量小零件的厚度时螺旋测微器上的示数如图乙所示，则小零件的厚度为 cm ． 答：1.055； 0.8464（答案在0.8462～0.8467之间均可） 8、（1）读出游标卡尺和螺旋测微器的读数： 游标卡尺读数为_______5.45 ___cm ． （2）螺旋测微器读数为_____ 6.725 ___mm ． 图 乙
专题一 读数 一，游标卡尺的读数（不要估读）量程： 十几厘米 1、 10分度游标卡尺的原理（其精确度为0.1mm ） 主尺的最小分度是1mm ，游标尺上有10个小的等分刻度它们的总长等于9mm ，游标尺的每一分度为0.9mm ，因此与主尺的最小分度相差 0.1mm ； 2、 20分度游标卡尺的原理（其精确度为0.05mm ） 主尺的最小分度是1mm ，游标尺上有20个小的等分刻度它们的总长等于19mm ，游标 尺的每一分度为0.95mm ，因此游标尺的每一分度与主尺的最小分度相差 0.05mm ； 3、 50分度游标卡尺的原理（其精确度为0.02mm ） 主尺的最小分度是1 mm ，游标尺上有50个小的等分刻度它们的总长等于49 mm ，游标尺的每一分度为0.98mm ，因此游标尺的每一分度与主尺的最小分度相差0.02mm , 巩固练习：1、 = + = mm = cm 2、 = + = mm = cm 3、 = + = mm = cm 0 5 10 0 1 0 10 20 0 1 2 3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 10 10 0 11 12 12cm 0 5 10 5 6
4、 = + = mm = cm 5、 = + = mm = cm 6、 = + = mm = cm 7、 = + = mm = cm 二、螺旋测微器（要估读，精 确度0.01mm 。最终读数 0.001mm ）量程：几毫米 原理：精密螺纹的螺距为 0.5mm ，即D 每旋转一周， F 前进或后退0.5mm 。可动刻度 E 上的刻度为50等份，每一 小格表示0.01mm 。

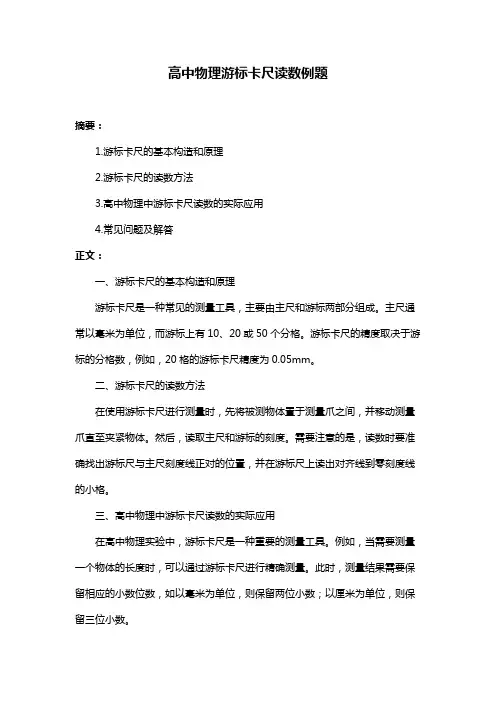

游标卡尺的正确的读数方法 游标卡尺是科研和工程技术上常用的的比较精确的长度测量工具。它的正确使用和准确读数是历届高考的热点。下面介绍游标卡尺的一种快速正确的读数方法。 10等分的游标尺长度为9毫米，20等分的游标尺长度为19毫米，50等分的游标尺长度为49毫米，，，其中的n分之一毫米就是该种游卡尺的准确度，所以游标卡尺读数的小数部分就等于刻度线乘以该游标卡尺的精确度。 正确的游标卡尺的测量长度是主尺零刻度到游标尺零刻度之间的长度。游标卡尺的读数结果一般先以毫米为单位，然后再换算成所需要的单 位。游标卡尺的读数一般不用估读。游标卡尺的读数 等于主尺上的整毫米数加上游标尺上的毫米以下的小 数部分。 游标卡尺的读数可分为两步：第一步读出主尺的 零刻度线到游标尺的零刻度线之间的整毫米数a；第 二步根据游标尺上与主尺对齐的刻度线读出毫米以下 的小数部分，两者相加就是待测物体的测量值。一般 是第一步较容易，第二步比较困难，下面着重介绍第二步的读数方法。 对于游标尺上有10个等分小格的，是精确 度0.1毫米的游标卡尺，游标尺的刻度如图3所 示。这种游标尺的第几条刻度线与主尺的某条刻 度线对齐就读零点几毫米，第0条、第1条、第 2、第3条、第4条、第5条、第6条、第7条、 第8条、第9条，它们对应的读数分别就是：0.0、 0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、 0.0mm。 对于游标尺上有20个等分小格的，是精 确到0.05毫米的游标卡尺，游标尺的刻度如 图4所示。游标尺上从零刻度线开始，每隔2 小格的刻度线分别标上数字1、2、3、4、5、 6、7、8、9、0。从游标尺的零刻度线开始， 各条刻度线与主尺某条刻度线对齐时，所对应 的读数分别是：0.00，0.05，0.10，0.15，0.20， 0.25mm，如此等等，直到0.90、0.95、0.00mm。例如，当游标尺的第10条刻度线与主尺的某条刻度线对齐时，其小数部分的读数为0.50mm，这时刚好是标有数字5的刻度线与主尺的某条刻度线对齐；当当游标尺标有数字5刻度线右边的第1条刻度线与主尺的某条刻度线对齐时，游标尺的读数为0.55mm；当游标上标有数字6的刻度线与主尺上的某条刻度线对齐时，其小数部分的读数为0.60mm，注意不是0.6mm，因为这时准确度为0.05mm，对毫米为单位，小数后面应该有两位。 对于游标尺上有 50个等分小格的，是 精确到0.02毫米的游 标卡尺，游标尺的刻 度如图5所示。游标 尺上从零刻度线开
