Mini CentrifugesD1008VERSION201207Contents1 General Information (3)1.1 General Safety Guidelines (3)1.2 Warranty on product (4)1.3 Installation, Relocation and After-sale Technical Service (5)1.4 Other Precautions (5)1.5 Safety Summary (5)2 Introduction (7)2.1 Specifications (7)2.2 Installation Condition (7)2.3 Installation Qualification (8)2.4 Rotor installation (8)2.5 The structure introduce (8)3 Troubleshooting (9)3.1 Alarm Codes (9)4 Electrical Components (9)4.1 D2012 main board (9)5 Replacement of the parts (10)5.1 remove the lid (10)5.2 remove the cover (10)5.3 Remove relevant parts. (10)6 Frequency problem (11)6.1The lock switch failure (11)6.2 The motor failure (11)7 Parts List (12)7.1 Parts List (12)7.2 Parts drawing (13)1 General Information1.1 General Safety GuidelinesWARNING:⏹ This centrifuge is not explosion-proof. Never use explosive or flammable samples. ⏹ Do not install the centrifuge in or near places where inflammable gases are generated orchemicals are stored.⏹ Make sure to prepare necessary safety measures before using samples that are toxic,radioactive or contaminated with pathogenic micro-organisms at your own responsibility. ⏹ If the instrument, the rotor, and or accessories that has been contaminated by solutionswith toxic, radioactive or pathogenic materials, clean it according to the decontamination procedure that you specified.⏹ If the above equipment requires services of Dragon lab or authorized agency of dragonlab, either at the customer’s site, or at the agent facilities, sterilize and decontaminate it in advance. Make sure to notify the service representatives of the use of such materials. ⏹ Do not handle the power cord or turn on or off the POWER switch with wet hands to voidelectrical shocks.⏹ For safety purposes, do not enter within 30 cm around this centrifuge while it is inoperation.⏹ While the rotor is rotating, never forcedly release the door lock.⏹ Unauthorized repairs, disassembly, and other services to the centrifuge except by ourservice personnel are strictly prohibited 。
管式离心机内部结构
管式离心机是一种常见的固液分离设备,其内部结构主要包括
以下几个部分:
1. 进料系统,管式离心机的进料系统通常由进料管、进料泵和
进料调节阀组成。
进料管将混合物引入离心机,进料泵用于提供足
够的压力将混合物送入离心机,而进料调节阀则用于控制进料流量
和压力。
2. 离心转鼓,离心转鼓是管式离心机的核心部件,其内部结构
包括滤网、壁板和滤饼收集器。
混合物在离心转鼓内部受到离心力
的作用,固体颗粒被分离出来形成滤饼,而液体则通过滤网被抽出。
3. 出料系统,出料系统包括液体排出口和固体排出口。
液体排
出口用于排出被分离的液体,而固体排出口则用于排出滤饼。
4. 驱动系统,驱动系统由电动机、传动装置和离心机壳体组成,电动机通过传动装置驱动离心转鼓旋转,从而产生离心力进行固液
分离。
5. 控制系统,控制系统包括启停按钮、转速调节器、振动传感器等,用于监控和控制离心机的运行状态。
总的来说,管式离心机的内部结构主要包括进料系统、离心转鼓、出料系统、驱动系统和控制系统,这些部件共同协作完成固液分离的工作。
希望这些信息能够满足你的需求。
管式离心机的工作原理
管式离心机工作原理如下:
1. 原液进入离心机:原液通过进料口进入离心机,经过进料管进入离心机的转鼓。
2. 离心力的产生:离心机的转鼓在高速旋转的状态下,产生高速离心力。
离心力是指转鼓中物料受到的向外的离心作用力,其大小与物料重量和转鼓的转速有关。
3. 分离过程:在高速旋转的转鼓作用下,离心力使得原液中的物质分离成不同密度的相。
重物质部分沉积在转鼓的壁面上,形成固体残渣的沉渣层;轻物质部分则集中在转鼓的中心部分,形成清液层。
4. 分离产物的排出:分离后的固体残渣沉积在转鼓的壁面上,在离心机停止工作后,可以通过打开排渣门或者毛刷将固体残渣排出。
清液层则通过离心机的出料口排出。
5. 控制系统:在整个工作过程中,离心机通常配备有控制系统,可以控制离心机的转速、温度等参数,以满足不同的工艺要求。
总结:管式离心机利用高速旋转的转鼓产生的离心力,将原液中的固体和液体分离,并通过相应的排渣门和出料口将分离产物分别排出,实现物料的分离与纯化。

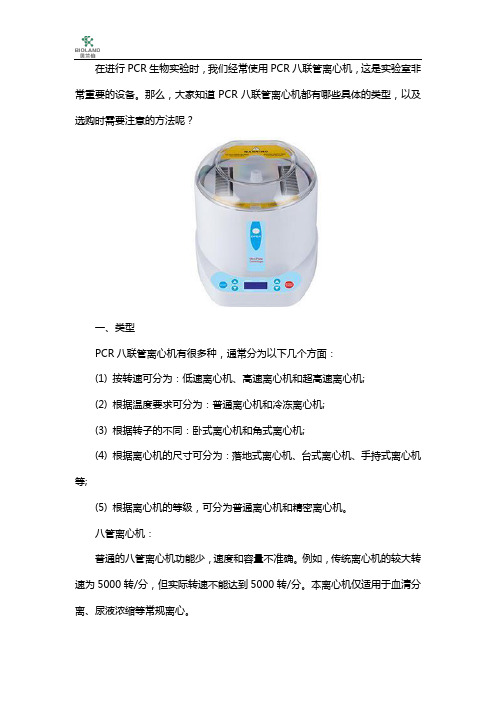

在进行PCR生物实验时,我们经常使用PCR八联管离心机,这是实验室非常重要的设备。
那么,大家知道PCR八联管离心机都有哪些具体的类型,以及选购时需要注意的方法呢?一、类型PCR八联管离心机有很多种,通常分为以下几个方面:(1) 按转速可分为:低速离心机、高速离心机和超高速离心机;(2) 根据温度要求可分为:普通离心机和冷冻离心机;(3) 根据转子的不同:卧式离心机和角式离心机;(4) 根据离心机的尺寸可分为:落地式离心机、台式离心机、手持式离心机等;(5) 根据离心机的等级,可分为普通离心机和精密离心机。
八管离心机:普通的八管离心机功能少,速度和容量不准确。
例如,传统离心机的较大转速为5000转/分,但实际转速不能达到5000转/分。
本离心机仅适用于血清分离、尿液浓缩等常规离心。
精密八管离心机具有功能齐全、速度快、容量大等特点,适用于PCR实验、血液成分分离(血站)等对离心机要求较高的实验。
二、选购技巧1、转速离心机分为低速离心机(<10000转/分)、高速离心机(10000转/分/30000转/分)、超高速离心机(>30000转/分)和更大转速。
每台离心机都有一个更高的额定转速。
转速越大是空载时的转速,但转速越大取决于转子类型和试样质量。
2、温度一些样品(如蛋白质、细胞等)在高温下会被破坏,这是冷冻离心机的选择。
冷冻离心机的额定温度范围。
高速离心机产生的热量在一定温度下与离心机的制冷系统平衡。
具体数量可能与转子有关。
例如离心机的额定温度范围为-10℃~60℃,如果角转子只有7℃左右,则水平转子可以旋转到3℃左右,这也应参考生产厂的详细产品销售及相关技术人员。
3、容量每次需要离心多少根样管,每根样管需要多少容量。
这些因素决定了离心机的总容量。
简言之,离心机总容积=每根离心管的容量×离心管的数量,总容量与工作量相匹配。
4、转子离心式转子主要有两种。
水平转子:运行时悬挂的蓝色是水平的,与旋转轴成直角。
管式离心机原理
管式离心机原理是基于旋转设备的离心力,并通过管道的结构来将物
质分离。
离心机通常被用来分离混合物中的固体和液体,也可以用来
分离不同密度的液体。
管式离心机通过旋转管道来产生离心力。
当离心机旋转时,液体被迫
向离心管的边缘流动,因为在离心机中的离心力会将这些液体沉积到
管道的边缘上。
这个沉渣区与液位之间的距离越大,离心力越大。
这
就解释了为什么离心管比传统的分离器分离速度更快。
此时,分离出
的物质可以被收集到离心管的底部。
管式离心机的工作原理通常基于离心力的应用,该力是沉降是否成功
的关键。
离心机的中心部件是马达,它通过电力或其他方法将离心轴
带动离心轮的旋转。
预处理物质添加到离心机的液体容器中,转动中
离心轮产生的离心力超过重力将分离混合物,使完全可分别正负载组
件多了自然沉降(v)和离心运动(u)
在离心机的工作过程中,被分离的混合物最初被添加到样品管中,然
后样品管通过离心力进行分离。
对于特定类型的离心机和设备,可以
对样品进行不同的速度和时间的离心处理。
根据温度和压力的控制,
管式离心机可用于许多应用领域,从药物制造到基础科学的实验模型。
总的来说,管式离心机原理通过旋转管道将混合物中的固体和液体分离。
离心力是离心机的力学基础,通过离心机实现了批量制造中的物料分离功能。
管式离心机被广泛应用于生命科学等领域的分离技术。
常见的医用离心机的分类及使用注意事项医用离心机是医疗设备中常见的一种,广泛应用于医学实验室、临床诊断和生物制药等领域。
离心机通过旋转和离心力的作用,可以分离和富集样品中的细胞、蛋白质和核酸等物质,用于研究、诊断和治疗。
本文将介绍常见的医用离心机的分类及使用注意事项。
一、医用离心机的分类医用离心机根据不同的分类标准,可以分为多种类型。
下面将介绍几种常见的医用离心机分类方式:1. 根据工作原理:(1) 离心力式离心机:通过旋转产生的离心力对样品进行分离和分层。
(2) 超速离心机:主要用于高速离心实验,可以达到较高的离心力。
2. 根据离心管的容量和形状:(1) 小容量离心机:通常采用微量离心管,适用于微量样品的离心操作。
(2) 大容量离心机:通常采用离心管或离心盘,适用于较大容量样品的离心操作。
3. 根据离心机的结构和功能:(1) 台式离心机:适用于常规离心操作,具有稳定性好、操作简便等特点。
(2) 冷藏离心机:在离心过程中可以控制样品的温度,适用于对低温环境要求较高的实验。
(3) 温控离心机:可以控制离心过程中的温度,适用于对样品温度要求较高的实验。
(4) 气心离心机:通过对离心机内建立气氛控制系统,可以进行氧气限制性实验。
二、医用离心机的使用注意事项在使用医用离心机的过程中,需要注意以下几个方面的事项,以确保实验的准确性和安全性:1. 离心机的安装与操作:(1) 确保离心机处于平稳的工作台面上,并紧固好螺钉,防止震动和滑动。
(2) 操作人员应熟悉离心机的使用方法和安全操作规程,按照说明书正确操作。
(3) 在使用之前,检查离心机的转子、离心管等部件是否完好无损。
(4) 严禁在运转时开启或关闭离心机的盖子和电源开关。
(5) 在离心机运转期间,不得随意离开操作区域,以免发生意外。
2. 样品的准备与装填:(1) 样品装填前,应检查离心管的完整性,避免破损导致离心失效或样品污染。
(2) 样品装填时需要平衡,尽量使离心管内液体的体积相等。
管式离心机的操作和使用
离心机用于各大专科院校实验室小批量连续式进料(发酵液)固液澄清的分离、离心机固相容量(转鼓内容积2升),转速(20000 转/分),离心力(17000g)的机型。
其机身内外全不锈钢拉丝板贴面工艺。
管式离心机的操作步骤:
1、开机前:检查主轴与转鼓联接是否预紧,主轴上端联接节及缓冲橡胶垫位置是否正确,转鼓底轴是否对正标记预紧,进液轴承座紧固好,各联接牢固可靠,涨紧轮松紧程度适当,电源联接及接零保护可靠,液盘上压紧帽是否将液盘压紧,转鼓旋转方向是否正确。
2、开机:启动电源注意观察有无异常情况,在机器没达到正常转速时,不可离开操作电源,也不可加料。
3、加料:当机器达到正常转速后进行加料,加料时就缓慢进行,且压力应大于0.05Mpa,待出料口出料后再调整到正常进料量。
4、停机:关闭电源,等待约7分钟后,机器能源停止,在机器没停止前不可操作机器上任何部件。
5、拆卸:确定机器停止后将液盘压帽松开卸下液盘,将转鼓从机身中拿出,放到工作架上用专用搬手将底轴打开,将转鼓中三翼片拿出,清除转鼓内固相物,操作人员应做好自身防护措施,必须将转鼓内固相物清除。
6、安装:转鼓清洗完毕后,将三翼片对正标记放入转鼓中,将底轴安装上。
安装时应在螺纹处涂些润滑,检查密封垫是否完好,底轴座与转鼓对正标记,用适当的预紧力将底轴与转鼓预紧。
st8离心机操作手册
一、简介
ST8离心机是一款高效、可靠的实验室离心机,适用于各种实验需求。
其设计精良,性能卓越,可确保您的实验结果准确可靠。
本操作手册将指导您正确使用ST8离心机,以确保安全并获得最佳实验效果。
二、操作步骤
1. 打开离心机盖子,放置转子和适配器
将转子插入适配器中,确保转子上的标签朝上,平稳地放入离心机中。
然后关闭盖子并锁好。
2. 放置样品
根据转子标识,将试管放置在转子上,确保试管底部与转子平衡,避免倾斜或倒置。
3. 设置参数
打开电源开关,按下控制面板上的SET键,进入参数设置界面。
根据实验需求,设置转速、时间和加速度等参数。
4. 开始离心
设置好参数后,按下START键开始离心。
离心机将按照设定的参数进行离心。
5. 结束离心
当离心时间到达设定值时,离心机会自动停止运行。
此时可以打
开盖子,取出转子和样品。
三、注意事项
1. 在使用前应仔细阅读本操作手册,并确保遵守所有安全指南。
2. 确保离心机放置在稳定的平面上,以避免意外倾倒。
3. 在离心过程中,不要打开盖子或试图取出样品,以免发生意外。
4. 在使用前应检查转子和适配器是否完好无损,如有损坏应及时更换。
5. 离心过程中应保持实验室通风良好,以减少噪音和防止对人员造成伤害。
管式离心机操作规程1. 引言本操作规程旨在规范管式离心机的操作流程,确保操作人员的安全和设备的正常运行。
操作人员在操作管式离心机时,必须遵守本规程,并具备相应的操作经验和技能。
2. 设备介绍管式离心机是一种用于液体分离和固体粉碎的设备。
它通过旋转管式离心机中的物料,产生离心力使固体和液体分离,从而达到分离和过滤的目的。
3. 操作准备1.检查管式离心机的工作状态,确保设备无异常情况。
2.确认操作人员已经穿着符合安全要求的工作服和防护装备。
3.检查操作区域的清洁和整洁,确保没有杂物和障碍物。
4.检查电源和电气线路,确保电气设备的正常运行。
4. 操作步骤1.启动管式离心机前,先确认离心机内没有物料。
2.将需要分离的液体倒入管式离心机的容器内。
3.关闭离心机的盖子并锁紧,确保盖子完全密封。
4.打开离心机的电源开关,并设置合适的转速和分离时间。
5.确认离心机的转速已经达到设定值后,按下启动按钮开始运行离心机。
6.监控离心机的运行情况,确保设备的正常运转和离心效果。
7.在离心结束后,先停止离心机的运行,再打开离心机的盖子。
8.将分离好的物料倒出,注意使用安全容器和工具。
9.清洗和维护离心机,确保设备的正常使用寿命。
10.关闭离心机的电源开关,并断开电源。
5. 安全注意事项1.操作人员必须熟悉离心机的使用说明书,并遵守相关操作规程。
2.离心机操作过程中,禁止将手和其他物体放入旋转部件内。
3.在离心机运行过程中,严禁随意打开盖子或触摸运转的部件。
4.离心机运行时,操作人员应保持专注,并及时处理异常情况。
5.操作人员在离心机运行时,应戴上安全眼镜和手套,避免溅出的物料对身体产生伤害。
6.操作人员离开操作区域时,应及时关闭离心机的电源开关。
6. 故障处理1.在离心机运行过程中,如发生异常震动、噪音过大或其他异常情况,应立即停机检查。
2.如发现离心机内有泄漏或漏电现象,应立即停机断电,并联系维修人员进行处理。
3.在故障处理过程中,禁止任何未经授权的人员进行维修和操作。
Mini One离心机简要操作说明■ 安装1.正常安装转子和卸下转子:打开离心机盖子,按正确方向安装转子,有标记离心管位置数字1-8和排管1、2阿拉伯数字的一面应向上,听到清脆的“咔”一声即表示转子安装完毕。
方向不对时,听不到这种清脆的声音;用手指紧捏转子旋钮,取出转子。
2.使用微量管转子时,选择合适的适配器。
Mini One标配的适配器有0.5ml和0.2ml两种,不放适配器时可放置1.5ml和2ml的Eppendorf管。
[注意对称放置离心管]3.条形排管转子一般放置两排0.2ml八联管,也可以放置单独的16个0.2ml离心管,不放满离心管时,请注意对角线放置。
■ 使用:4.插上电源,把仪器后面的电源开关打在ON的位置,合上盖子,离心机即可正常运转。
5.要让机器停下来,只需轻轻按压机器前段中间位置的盖子锁定开关,15秒钟内机器即可停止下来,若需快速停机,可把盖子翻起,3秒钟内可停下来。
安全使用提示△!一、转子要按正确方向安装,相反方向安装会导致转子飞出,导致离心机损坏或伤害周围人员。
二、转头必须保持平衡,离心管须对称放置,样品必须对称等量。
三、不可将装满液体的离心管放置在转头上,液体会导致机器损坏。
四、转子没完全停止情况下,严禁将手放在转动部分,企图以手刹车。
五、严禁在离心机转动状态下移动机器。
六、严禁在手带液体时插拔电源插头和开启电源开关。
■ 维护不要尝试着插上电源线或电源处于开启状态时清洁离心机,否则会有触电的危险或被运动的部分所伤害。
如果设备或配件是由致病性,毒性或放射性物质等引起的污染,进行适当的净化是用户的责任。
应定期检查和清理。
当样品泄露发生后,应立即清理,以防止过早腐蚀危害您的离心机。
(1)检查和清洁转子目测检查,如发现有凹痕或被异物损坏转子,说明转子已经损坏、离心机不能继续使用,联系我们提供服务。
用一块蘸中性洗涤剂的软布小心擦拭转子,再用干净的湿布清洁干净。
(2)检查转子的主轴目视检查转子是否有损坏或变形,若转子有损坏请停止继续使用,联系我们提供服务。
MiFly-6八联管迷你离心机
八联管迷你离心机简介
MiFly-6型八联管迷你离心机(微型离心机,微量离心机)特别适用于微量过滤,快速从试管壁或试管盖上甩下试剂,以及试管或排管的慢速离心。
该款离心机配备了四种转子。
角转子可放置6×1.5ml/2.0ml离心管,配合标配的套管可适用于0.5ml和0.2ml离心管;八联排管转头可放置2×8×0.2ml八联管转子(例如PCR排管),或16个单个0.2ml离心管;载玻片转子;转子的更换既快速又简单。
八联管迷你离心机特点:
1.温度导流式设计,高速运转不会产生高温影响样品
2.流线型设计,美观大方;占用空间小,
3.高品质复合材料和现代生产工艺;运转平稳;保证安全
4.翻盖开关设计,开盖即可自动停止运转;使用方便
5.采用世界最先进的宽频电源技术(85V-220V),保证运行品质;
6.整机配有可互换的转子头,一机多用,使用灵活参数
八联管迷你离心机型号及技术参数。
