一、单项选择题（每空1分，共计11分）
1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。 （A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%
2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。 （A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 3
3、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。
（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。
（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当
5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。 （A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合
6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。
（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求
7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）
（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz
8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。 （A ）中和法 （B ）失配法 （C ）负反馈方法
（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。
（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化
10、我国调幅收音机的中频为 （ A ）。 （A ）465KHZ （B ）455KHZ （C ）75KHZ （D ）
11、在常用的反馈型LC 振荡器中振荡波形好且最稳定的电路是（ D ）。 （A ）变压器耦合反馈型振荡电路 （B ）电容三点式振荡电路 （C ）电感三点式振荡电路 （D ）西勒振荡电路
二、填空题（每空1分，共计13分）
1、短波的频率范围是指 ~30MHz ，主要以下列何种 电离层反射和折射 方式传播。
2、高频功率放大器用LC 并联谐振回路作负载，其主要作用是 选频和滤波 。
3、丙类谐振功放在输入单频信号时，其基极、集电极和发射极电流均为 尖顶脉冲 波形。
4、设反馈型正弦波振荡器的电压增益为A，相位为φ
K ，反馈系数为F，相位为φ
F
，则
自激振荡的相位平衡条件为φK+φF=2nπn=0,1
……，则平衡点的相位稳定条件为
<
?
?
=ω
ω
ω
φ
T
。
5、石英串联联型晶体振荡电路中，石英晶体作为高Q短路器元件使用。
6
、收音机接收
930 kHz信号时，可同时收到690 kHz和810 kHz信号，但不能单独受到其中的一个台，问属于互调干扰干扰。
7、晶体三极管调幅电路有基极调幅电路和集电极调幅电路，它们均属高电平调幅。
8、锁相环是利用相位误差来稳定频率的反馈控制电路。在电路锁定
时，频率误差为零。
三、简答题（26分）
1、检查图1示振荡电路，指出图中错误，并加以改正。（8分）
（a）（b）
图1
1、(8分：每图4分)
答：(a)图中有如下错误：Ce将三极管射极交流短路。只要去掉将Ce，同时加上基极旁路电容即可。
如图（a‘）所示。
（b）变压器同名端错误。改为（b’）所示。
得分评分人
2、画出图2示电路的交流通路，指出其振荡电路类型，求振荡频率的范围。估算反馈 系数F 。（10分）
图2
2、（共10分）
解：交流等效电路如图2所示：
【3分】
图2
类型为电容三点式振荡电路。 【1分】
【3分】 代入：L=5mh,可得振荡频率f 0=39KHz 。 【1分】 反馈系数F=C1/(C1+C2)=1/3。 【3分】
3、在下面锁相环路的方框图3中（8分） ⑴ 在方框内写出A 、B 、C 的名称； ⑵ 简要说明A 、B 、C 在环路中的作用。
图3
LC
LC uf
C C C 1
10033.001.01
005.011
111021≈≈≈+
=+=ω
3、（1）A,B,C 分别为鉴相器，环路滤波器，压控振荡器。 【3分】
（2） 鉴相器的作用是对输入信号与输出信号的相位差进行鉴别，转化为相应的控制信号。
环路滤波器对鉴相器的输出信号进行滤波，提取其低频信号。
压控振荡器在环路滤波器输出信号控制下改变输出的振荡频率，直到环路锁定时，输出信号与输入信号的相位差固定时，输出信号与输入信号的频率相同。 【5分】
四、计算题（共计50分）
1、在如图4所示的电路中，已知回路谐振频率为f 0=465kHz,Q 0=100,信号源内阻R s =27k Ω,负载R L =2k Ω,C=200pF,n 1=,n 2=，试求电感L 及通频带B 。（12分）
图4
1、（共12分）
解: LC
f π210= uH C f L 3.58610
2001046541
4112622202
=????==
-ππ 【2分】
R 1与线圈回路的接入系数P L ＝n2= Ω≈=
'
k n R R L
L 32.4122
【2分】 信号源与线圈的接入系数P S =n1=
Ω=='k n R
R s s 28121
【2分】
线圈自己的并联谐振电阻为Ω≈=
=K Q C f Q R 2.17121
000πρ
【1分】 Ω='
=k R R R R L s 75.29////0' 【1分】
等效品质因数为4.172/0===e e CR f R Q πρ 【2分】
得分 评分人
通频带BW=f0/Qe=。
【2分】
2、已知谐振功率放大器中，一直电源电压Vcc=24V ，输出功率Po =5W ，集电极电压利用系数9.0=ξ，当η=80%时，试计算该放大器的直流电源功率P D 、管耗P C ；集电极电流平均分量I C0，基波分量I C1M 以及谐振回路谐振电阻R e 。（10分）
2、（共10分） 解：
Ω
≈??===??==
=-=-=======
==
7.465
2)249.0(2Re 463.024
9.05
2225.1525.626.024/25.6/25.68.0/5%802
210O CM CM O m C O D C CC D C C
O
D D O
c P U A U P I W P P P A V P I W
P P P P ηη
【所求每个指标各2分，共10分。】
3、二极管平衡电路如图5所示，已知输入信号u Ⅰ、u Ⅱ 可以从以下信号中选择： u1 = U Ω COS Ωt, u2 = UC COS ωCt, 要使输出信号 uo = U COS Ωt ?COS ωCt, 请分析和回答以下问题：
该电路完成的是什么功能？u Ⅰ、u Ⅱ 应加入什么输入信号，应满足什么条件，（从u1 ～ u2 中选择）？，H （j ω）此时应采用什么类型的滤波器？滤波器的中心频率fo 和带宽各BS 为多少？（10分）
图5 3、（共10分）
答：该电路实现的是抑制载波双边带调制功能。 【2分】
u Ⅰ加入u1信号，u Ⅱ加入u2信号。 【2分】 且u2>>u1。 【2分】
H（jω）此时应采用带通滤波器。【1分】
=ωc/2π
中心频率为f
带宽为BS=2Ω。【3分】
4、设调制信号u
(t)= cos2π×104t，调角波的数学表达式为u (t)=10sin(2π×
f
108t+3sin2π×104t)(V)，问（1）求其调制系数m、最大频偏、频带宽度。（2）若调制信号振幅不变，调制频率增大一倍，再求最大频偏和频带宽度。（10分）
4、（共10分）
解：（1）m f= 3 【2分】
Δωm=m fΩ=3*2π*104最大频偏Δfm=30KHz。【2分】
带宽BW=2(mf+1)f=2(3+1)*104=80KHz。【2分】
（2）若调制信号振幅不变，调制频率增大一倍，即UΩm=1V，F=20KHz
最大角频偏Δωm＝kf*U
保持不变。即最大频偏仍为30KHz。【2分】
Ωm
带宽BW=2(Δfm+F)=2*(30+20)=100KHz。【2分】
5. 已知调频信号u FM(t)=3cos〔4π×107t＋2π×104∫t0UΩ sin(2π×103t)dt〕（V），鉴频特性如下图所示：
1、U
满足什么条件时，输出不失真？
Ω
＝1V 时，求鉴频器的输出电压u o(t)=? （8分）
2、当U
Ω
5、（共8分）
解：由调频信号u FM(t)=3cos〔4π×107t＋2π×104∫t0UΩ sin(2π×103t)dt〕（V）表达式可知：ω(t)= 4π×107＋2π×104×UΩ sin(2π×103t) 频偏Δω（t）＝2π×104×U
sin(2π×103t)
Ω
| 【2分】最大频偏Δfm＝104×|U
Ω
由鉴频特性曲线可知：最大鉴频范围Δfmax=10KHz，即104×|UΩ|≤10KHz。
所以UΩ≤1V。【2分】
（2）当UΩ＝1V时，Δω(t)= 2π×104×UΩ sin(2π×103t)，
Δf(t)= 10×U
sin(2π×103t)KHz 【2分】Ω
鉴频器的灵敏度S
＝KHz
D
输出uo(t)=S
*Δf(t)= sin(2π×103t)V。【2分】
D
第2章 小信号选频放大器 2.1填空题 (1)LC 并联谐振回路中，Q 值越大，其谐振曲线越尖锐,通频带越窄,选择性越好。 (2)LC 并联谐振回路谐振时，回路阻抗为最大且为纯电阻,高于谐振频率时间阻抗呈容性，低于谐振频率时间阻抗感性。 (3)小信号谐振放大器的负载采用谐振回路,工作在甲类状态，它具有选频作用。 (4)集中选频放大器由集成宽带放大器和集中选频滤波器组成，其主要优点是接近理想矩形的幅频特性，性能稳定可靠，调整方便。 2.2 已知并联谐振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻p R 及通频带0.7BW 。 [解] 900.035610Hz 35.6MHz f = = =? = 3640.722.4k 22.361022.36k 35.610Hz 35.610Hz 356kH z 100 p R Q f BW Q ρρ===Ω=?Ω=Ω?===?= 2.3 并联谐振回路如图P2.3所示，已知：300pF,390μH,100,C L Q ===信号源内阻s 100k ,R =Ω负载电阻L 200k ,R =Ω求该回路的谐振频率、谐振电阻、通频带。 [解] 0465kHz f ≈ = = 0.70114k Ω ////100k Ω//114.k Ω//200k Ω=42k Ω42k Ω37 1.14k Ω/465kHz/37=1 2.6kHz p e s p L e e e R Q R R R R R Q BW f Q ρρ========== 2.4 已知并联谐振回路的00.710MHz,C=50pF,150kHz,f BW ==求回路的L 和Q 以及600kHz f ?=时电压衰减倍数。如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻? [解] 6 26212 0115105μH (2π)(2π1010)5010L H f C -- = ==?=????

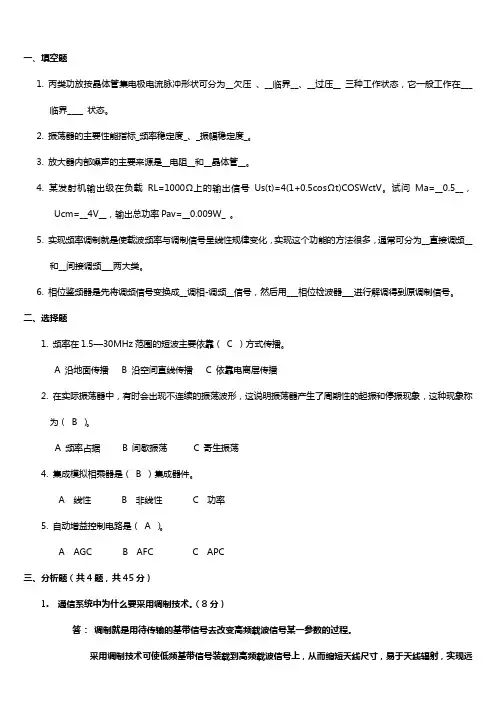

一、填空题 1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。 2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。 3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。 4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。试问Ma=__0.5__，Ucm=__4V__，输出总功 率Pav=__0.009W_ 。 5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___ 两大类。 6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。 二、选择题 1. 频率在1.5—30MHz范围的短波主要依靠（C ）方式传播。 A 沿地面传播 B 沿空间直线传播 C 依靠电离层传播 2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（B ）。 A 频率占据 B 间歇振荡 C 寄生振荡 4. 集成模拟相乘器是（B ）集成器件。 A 线性 B 非线性 C 功率 5. 自动增益控制电路是（A ）。 A AGC B AF C C APC 三、分析题（共4题，共45分） 1. 通信系统中为什么要采用调制技术。（8分） 答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。 采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。 2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。若能振荡，指 出振荡频率与f!、f2之间的关系。（12分） +V CC 答：由图可见电路可构成并联型晶体振荡器。由于并联型晶体振荡器中，石英晶体起电感元件作用，所以要产生自激振荡，L1C1并联回路与L2C2串联回路都必须呈容性，所以，WL1 > 1/WC1即f > f1，WL2 < 1/WC2即f < f2，振荡频率f与f1、f2之间的关系应满足：f2 > f > f1。 3. 已知非线性器件的伏安特性为i=a1u+a3u3，试问它能否产生调幅作用？为什么？（10分） 答：设输入调制信号为uΩ，载波信号为u c，则，所以u=uΩ+u c，所以
四川信息职业技术学院 《高频电子线路》模拟考试试卷一 班级姓名学号 一、填空题（每空1分，共30分） 1、无线电通信中，信号是以形式发射出去的。它的调制方式有、、。 2、针对不同的调制方式有三种解调方式，分别是、、和。 3、在单调谐放大器中，矩形系数越其选择性越好；在单调谐的多级放大器中，级数越多，通频带越（宽或窄），其矩形系数越（大或小）。 4、调幅波的表达式为：u AM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为 V，调幅度Ma为，带宽f BW为 Hz，载波f c为 Hz。 5、在无线电技术中，一个信号的表示方法有三种，分别是、 、。 6、调频电路有、两种方式。 7、检波有和两种形式。 8、反馈式正弦波振荡器按照选频网络的不同，可分为、、等三种。 9、变频器可由和两部分组成。 10、列出三个常见的频谱搬移电路__________、_________、_________。 11、用非线性器件实现调幅最为理想。 二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内 1、下列哪种信号携带有调制信号的信息（） A、载波信号 B、本振信号 C、已调波信号
2、小信号谐振放大器的主要技术指标不包含（） A、谐振电压增益 B、失真系数 C、通频带 D、选择性 3、丙类谐振功放其谐振回路调谐于（）分量 A、基波 B、二次谐波 C、其它高次谐波 D、直流分量 4、并联型石英晶振中，石英谐振器相当于（）元件 A、电容 B、电阻 C、电感 D、短路线 5、反馈式正弦波振荡器的起振条件为（） A、|AF|=1，φA+φF= 2nπ B、|AF| >1，φA+φF = 2nπ C、|AF|>1，φA+φF≠2nπ D、|AF| =1，φA+φF≠2nπ 6、要实现集电极调制特性应使功放工作在（）状态 A、欠压状态 B、过压状态 C、临界状态 D、任意状态 7、自动增益控制可简称为（） A、MGC B、AGC C、AFC D、PLL 8、利用非线性器件相乘作用来实现频率变换其有用项为（） A、一次方项 B、二次方项 C、高次方项 D、全部项 9、如右图所示的电路是（） A、普通调幅电路 B、双边带调幅电路 C、混频器 D、同步检波器 10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（） A、频率失真 B、惰性失真 C、负峰切割失真 D、截止失真 三、判断题，对的打“√”,错的打“×”（每空1分，共10分） 1、谐振放大器是采用谐振回路作负载的放大器。（） 2、基极调幅实现的是普通调幅，也是高电平调幅。（） 3、已知某调幅波的最大振幅10V，最小振幅为6V，则调幅度Ma为40%。（）
实验名称：高频小信号放大器 系别：计算机系年级：2015 专业：电子信息工程 班级：学号： 姓名： 成绩： 任课教师： 2015年月日
实验一高频小信号放大器 一、实验目的 1、掌握小信号调谐放大器的基本工作原理； 2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算； 3、了解高频小信号放大器动态围的测试方法； 二、主要仪器设备 在计算机上用仿真软件模拟现实的效果, 通过采用仿真技术，虚拟构建一个直观、可视化的2D、3D 实验环境，从而达到对实验现象和实验结果的虚拟仿真以及对现实实验的操作，为处于不同时间、空间的实验者提供虚拟仿真的实验环境，使学习者仿佛置身其中，对仪器、设备、容等实验项目进行互动操作和练习。 二、实验原理 二、实验步骤
1、绘制电路 利用Mulisim软件绘制如图1-1所示的单调谐高频小信号实验电路。 图1－1 单调谐高频小信号实验电路 2、用示波器观察输入和输出波形； 输入波形：
输出波形： 3、利用软件中的波特测试仪观察通频带。
5．实验数据处理与分析 根据电路中选频网络参数值，计算该电路的谐振频率ωp ； s rad CL w p /936.210 58010 2001 16 12 =???= = -- 通过仿真，观察示波器中的输入输出波形，计算电压增益A v0。 ,708.356uV V I = ,544.1mV V O = === 357 .0544 .10I O v V V A 4.325 4、改变信号源的频率（信号源幅值不变），通过示波器或着万用表测量输出电压的有效值，计算出输出电压的振幅值，完成下列表，并汇出f~A v 相应的图，根据图粗略计算出通频带。 f 0(KHz ) 65 75 165 265 365 465 1065 1665 226 5 2865 3465 4065 U 0 (mv) 0.97 7 1.064 1.39 2 1.48 3 1.528 1.54 8 1.45 7 1.28 2 1.09 5 0479 0.84 0 0.74 7 A V 2.73 6 2.974 3.89 9 4.154 4.280 4.33 6 4.08 1 3.59 1 3.06 7 1.34 1 2.35 2 2.09 2 （5）在电路的输入端加入谐振频率的2、4、6次谐波，通过示波器观察图形，体会该电路的选频作用。
东华理工大学《高频电子线路》模拟考试试卷及答案(十套) 《高频电子线路》模拟考试试卷一 班级姓名学号 一、填空题(每空1分,共30分) 1、无线电通信中,信号是以电磁波形式发射出去的。它的调制方式有调幅、调频、调相。 2、针对不同的调制方式有三种解调方式,分别是检波、鉴频、和鉴相。 3、在单调谐放大器中,矩形系数越接近于1、其选择性越好;在单调谐的多级放大器中,级数越多,通频带越窄、(宽或窄),其矩形系数越(大或小)小。 4、调幅波的表达式为:u AM (t)=20(1+0.2COS100πt)COS107πt(V);调幅波的 振幅最大值为24V,调幅度Ma为20℅,带宽f BW为100Hz,载波f c 为5*106Hz。 5、在无线电技术中,一个信号的表示方法有三种,分别是数学表达式、 波形、频谱。 6、调频电路有直接调频、间接调频两种方式。 7、检波有同步、和非同步检波两种形式。 8、反馈式正弦波振荡器按照选频网络的不同,可分为LC、RC、石英晶振等三种。 9、变频器可由混频器、和带通滤波器两部分组成。 10、列出三个常见的频谱搬移电路调幅、检波、变频。 11、用模拟乘法器非线性器件实现调幅最为理想。 二、选择题(每小题2分、共20分)将一个正确选项前的字母填在括号内
东华理工大学《高频电子线路》模拟考试试卷及答案(十套)1、下列哪种信号携带有调制信号的信息(C) A、载波信号 B、本振信号 C、已调波信号 2、小信号谐振放大器的主要技术指标不包含(B、失真系数) A、谐振电压增益 B、失真系数 C、通频带 D、选择性 3、丙类谐振功放其谐振回路调谐于(A)分量 A、基波 B、二次谐波 C、其它高次谐波 D、直流分量 4、并联型石英晶振中,石英谐振器相当于(C)元件 A、电容 B、电阻 C、电感 D、短路线 5、反馈式正弦波振荡器的起振条件为(B) A、|AF|=1,φA+φF=2nπ B、|AF|>1,φA+φF=2nπ C、|AF|>1,φA+φF≠2nπ D、|AF|=1,φA+φF≠2nπ 6、要实现集电极调制特性应使功放工作在(B)状态 A、欠压状态 B、过压状态 C、临界状态 D、任意状态 7、自动增益控制可简称为(B) A、MGC B、AGC C、AFC D、PLL 8、利用非线性器件相乘作用来实现频率变换其有用项为(B) A、一次方项 B、二次方项 C、高次方项 D、全部项 9、如右图所示的电路是(D) A、普通调幅电路 B、双边带调幅电路
高频电子线路（电子）试卷（期中） 一、填空题（共35分） 1．LC串联谐振回路中，当工作频率小于谐振频率时，回路呈容性，LC并联谐 振回路中，当工作频率小于谐振频率时，回路呈感性（2分） 2. LC串联谐振回路中，当工作频率大于谐振频率时，回路呈感性，LC并联谐 振回路中，当工作频率大于谐振频率时，回路呈容性。（2分） 3. 衡量高频小信号放大器选择性的指标有矩形系数和抑制比。（2分） 4. 要观察调谐放大器的谐振曲线，需要的仪器是扫频仪。（1分） 5. 小信号调谐放大器的主要技术指标有增益、通频带、选择性、工 作稳定性和噪声参数。（2分） 6. 单调谐放大器经过级联后电压增益增大、通频带变窄、选择性变好。（3分）7．丙类高频功率放大器空载时工作于临界状态，当加上10kΩ负载时，其电流I 和输出功率变化情况为I 略有增大（基本不变），P 减小。（2分）oc0c0 8. 发射机的中间级高频功率放大器，应工作于 过压状态。因为过压状态输出电压平稳且弱过压时，效率最高。（2分） 9. 高频功率放大器的三种工作状态，分别为过压、临界、欠压。欲使功率放大 器高效率地输出最大功率，应使放大器工作在临界状态；为了兼顾效率和0。（470分）功率，一般高频功率放大器的通角θ选为_10. 发射机的末级高频功率放大器，应工作于临界状态，因为临界状态输出功率最大。（2分） 11. 丙类高频功率放大器原工作于临界状态，当其负载断开时，其电流I、I c1c0和功率变化情况为I 减小，I 减小，P 减小。（3分）ocm1c0 12．三端式振荡电路是LC正弦波振荡器的主要形式，可分为电容三端式和 电感三端式两种基本类型。（2分） 13. 皮尔斯晶体振荡器中，石英晶体等效为电感元件。（1分） 发感___性，14. 电感三点式振荡器的发射极至集电极之间的阻抗Z性质应为__ce 性Z_性质应为__感__性，基极至集电极之间的阻抗射极至基极之间的阻抗Z cbbe 分）_性。（3容质应为___效应工作效应和______压电．15石英晶体振荡器是利用石英晶体的反压电_____型晶体的。工作于基频的晶体振荡器通常可分为串联型晶体振荡器和并联（4分）振荡器两种。40分）二、简答题（共分）试画出调幅发射机方框图，并简要说明各部分的功能。。1. （10 （5分）提高振荡器的缓冲器能隔离振荡器与高频放大器，主振产生高频载波
高频电子线路Matlab 仿真实验要求 1. 仿真题目 （1） 线性频谱搬移电路仿真 根据线性频谱搬移原理，仿真普通调幅波。 基本要求：载波频率为8kHz ，调制信号频率为400Hz ，调幅度为0.3；画出调制信号、载波信号、已调信号波形，以及对应的频谱图。 扩展要求1：根据你的学号更改相应参数和代码完成仿真上述仿真；载波频率改为学号的后5位，调制信号改为学号后3位，调幅度设为最后1位/10。（学号中为0的全部替换为1，例如学号2010101014，则载波为11114Hz ，调制信号频率为114，调幅度为0.4）。 扩展要求2：根据扩展要求1的条件，仿真设计相应滤波器，并获取DSB-SC 和SSB 的信号和频谱。 （2） 调频信号仿真 根据调频原理，仿真调频波。 基本要求：载波频率为30KHz ，调制信号为1KHz ，调频灵敏度32310f k π=??，仿真调制信号，瞬时角频率，瞬时相位偏移的波形。 扩展要求：调制信号改为1KHz 的方波，其它条件不变，完成上述仿真。 2. 说明 （1） 仿真的基本要求每位同学都要完成，并且记入实验基本成绩。 （2） 扩展要求可以选择完成。
1.0 >> ma = 0.3; >> omega_c = 2 * pi * 8000; >> omega = 2 * pi * 400; >> t = 0 : 5 / 400 / 1000 : 5 / 400; >> u_cm = 1; >> fc = cos(omega_c * t); >> fa = cos(omega * t); >> u_am = u_cm * (1 + fa).* fc; >> U_c =fft(fc,1024); >> U_o =fft(fa,1024); >> U_am =fft(u_am, 1024); >> figure(1); >> subplot(321);plot(t, fa, 'k');title('调制信号');grid;axis([0 2/400 -1.5 1.5]); >> subplot(323);plot(t, fc, 'k');title('高频载波');grid;axis([0 2/400 -1.5 1.5]); >> subplot(325);plot(t, u_am, 'k');title('已调信号');grid;axis([0 2/400 -3 3]); >> fs = 5000; >> w1 = (0:511)/512*(fs/2)/1000; >> subplot(322);plot(w1, abs([U_am(1:512)']),'k');title('调制信号频谱');grid;axis([0 0.7 0 500]); >> subplot(324);plot(w1, abs([U_c(1:512)']),'k');title('高频载波频谱');grid;axis([0 0.7 0 500]); >> subplot(326);plot(w1, abs([U_am(1:512)']),'k');title('已调信号频谱');grid;axis([0 0.7 0 500]); 1.1 >> ma = 0.8; >> omega_c = 2 * pi * 11138; >> omega = 2 * pi * 138; >> t = 0 : 5 / 400 / 1000 : 5 / 400; >> u_cm = 1; >> fc = cos(omega_c * t);
高频电子线路（第 4 版）课后习题答案高等教育出版社 第 2 章小信号选频放大器 2.1 填空题 (1)LC 并联谐振回路中， Q 值越大，其谐振曲线越尖锐,通频带越窄 ,选择性越好。 (2)LC 并联谐振回路谐振时，回路阻抗为最大且为纯电阻,高于谐振频率时间阻抗呈容性，低于谐振频率时间阻抗感性。 (3)小信号谐振放大器的负载采用谐振回路 ,工作在甲类状态，它具有选频作用。 (4)集中选频放大器由集成宽带放大器和集中选频滤波器组成，其主要优点是接 近理想矩形的幅频特性，性能稳定可靠，调整方便。 2.2已知并联谐振回路的 L 1 μH, C20 pF, Q100, 求该并联回路的谐振频率 f0、谐振电阻 R p及通频带 BW0.7。 [ 解]f01 2π 10-6 H 10.0356 109Hz35.6 MHz 2π LC20 10 12 F R p Q10010 6 H22.4 k22.36 10322.36 k 2010 12 F f 35.6 106 Hz104 Hz BW0.735.6356 kH z Q100 2.3并联谐振回路如图 P2.3所示，已知： C300 pF, L390 μH, Q 100, 信号源内阻 R s100 k , 负载电阻 R L200 k , 求该回路的谐振频率、谐振电阻、通频带。[ 解] f011465 kHz 2π 390 μH300 PF 2π LC R p Q100390 μH114 kΩ 300 PF R e R s // R p // R L 100 kΩ//114. kΩ//200 kΩ=42 kΩ Q e R e42 kΩ42 kΩ 390 μH/300 PF 37 1.14 kΩ BW 0.7 f 0 / Q e 465 kHz/37=12.6 kHz 2.4 已知并联谐振回路的f010 MHz, C=50 pF, BW0.7150 kHz, 求回路的L和Q以及 f600 kHz 时电压衰减倍数。如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻 ? [ 解]L11510 6H5μH (2π f0 )2 C(2π 10106 )2 50 10 12
基于OrCAD电路设计软件的高频电子线路仿真分析本文基于OrCAD／Pspice电子线路计算机辅助分析设计软件以实现高频电子线路的综合电路分析仿真为目的，针对回路使用的信号频率比较高，电路实现的功能多、结构复杂，造成OrCAD设计软件在仿真过程时运算量大，电路调试过程变得复杂、电路的元器件参量优化难度大，通过采用复杂电路的仿真调试关联优化的方法对变容二极管调频与功率放大及发射电路的仿真过程进行分析，仿真效果表明，采用关联优化方法能有效提高优化设计效率。 OrCAD／Pspice是个通用的电子线路计算机辅助分析设计软件，是电路计算机仿真程序中极为优秀的一款软件。具备强大的电路设计与仿真能力，能够方便地实现电子线路的直流分析、交流分析、瞬态分析、噪声分析、灵敏度分析、傅里叶分析、谐波失真分析以及在不同温度下的电路性能分析，完成电子线路的元器件参量优化。提供了丰富的电子元器件模型，能实现各电路参量的测试、分折功能及器件库的构建功能。随着OrCAD／Pspice快速发展，实现各种功能时操作变得越为简化，受编程过程限制越少，且对电路的计算和仿真越为准确。在掌握电路原理的基础上，能方便地利用电子辅助仿真设计软件Pspice完成所需电路的设计分析和器件特性分析。笔者将对可变电容调频与功率放大及发射电路的仿真过程进行分析探讨。 1 OrCAD／Pspice在高频电子线路仿真中的优势作用 高频电子线路中的振荡电路、调幅电路、混频电路、调频电路、解调电路在生活中应用非常广泛，在设计和生产中，利用OrCAD／Pspi ce来辅助分析所需高频电路的各项功能和特性指标，能方便实现高频电子线路各种设计需要。而且应用OrCAD／layout phus能快速
《高频电子线路》模拟试卷（三） 一、单项选择题。每小题的四个备选答案中只有一个正确答案，将正确答案的序添在题干后的括号内。 1、负峰切割失真主要是由于 ---------- 造成的。（） （A）信号调制度太小（B）检波器RC时间常数太大 （C）检波器交、直流负载不同（D）检波二极管选择不当 2、混频时取出中频信号的滤波器应采用 ------------。（） （A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器 3、通常FM广播的最大频偏为 ------------ 。（） （A）75KH Z （B）85KH Z （C）465KH Z （D）460KH Z 4、根据高功放的负载特性，由于R L减小，当高功放从临界状态向欠压区变化时----------- 。（） （A）输出功率和集电极效率均减小。（B）输出功率减小，集电极效率增大。 （C）输出功率增大，集电极效率减小。（D）输出功率和集电极效率均增大。 5、在各种调制电路中，最节省频带和功率的是 ------------------ 。（） （A）AM电路（B）DSB电路（C）SSB电路（D）FM电路 6、在常用的反馈型LC振荡器中振荡波形好且最稳定的电路是--------------- 。（） （A）变压器耦合反馈型振荡电路（B）电容三点式振荡电路 （C）电感三点式振荡电路（D）西勒振荡电路 7、调频波参数m f 的物理含义是------------ 。（） （A）最大（角）频偏与调制信号（角）频率的比值。 （B）调制信号振幅与载波振幅之比 （C）调频波的最小频率与最大频率之比 （D）调频波的最大相移 8、作为集电极调幅用的高频谐振功率放大器，其工作状态应选用------------ 。（） （A）甲类状态（B）临界状态（C）过压状态（D）欠压状态 9、如载波信号为u C(t)=Sin2π×106t，已调制波数学表示式为u(t)=Sin（2π×106t＋3Sin2π×103t），则该已调波为------------ 。（） （A）DSB波（B）AM波（C）SSB波（D）调角波 10、频谱线性搬移电路的关键部件是------------- 。（） （A）相加器（B）乘法器（C）倍频器（D）减法器 二、多项选择题。在每小题的五个备选答案中有两个或两个以上的正确答案，将正确答案的序号添在题干后的括号内，多选、少选、错选均无分。 1、实现调频功能的方法和电路包括-------------------。（）（）（）（）（） （A）直接调频法（B）间接调频法（C）变容二极管调频电路 （D）晶体振荡器调频电路（E）乘法器电路
高频电子线路模拟试卷 卷D 一、填空题 1.小信号谐振放大器主要用于（ ），工作在（ ）类状态，大信号谐振放大器主要用于（ ），工作在（ ）类状态。 2.谐振功率放大器电路由功率管（ ）和（ ）组成。 3.反馈型正弦波振荡器的振荡频率由（ ）条件确定，振荡幅度由（ ）条件确定。 4.振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。它们的共同特点是将输入信号进行（ ） ，以获得具有所需 （ ）的输出信号，因此，这些电路都属于（ ）搬移电路。 5.常用的振幅检波电路有（ ）和（ ）。 6.间接调频的方法是先对调制信号进行（ ），然后进行（ ）。 7.调频信号的解调称为（ ）；调相信号的解调称为（ ）它们的作用都是从调频信号和调相信号中检出（ ）。 二、单项选题 在下列各题中，将正确的答案填入括号内。 1.在调谐放大器的LC 回路两端并上一个电阻R ，可以（ ）。 ①提高回路的Q 值 ； ②提高谐振频率 ；③加宽通频带 ；④减小通频带。 2.功率放大电路与电压放大电路的区别是（ ）。 ①前者比后者电源电压高；②前者比后者电压放大倍数大； ③前者比后者效率高； ④前者比后者失真小。 3.石英晶体的串联谐振频率为S f ，并联谐振频率为S f ，其电抗等效为感性的频率范围是（ B ）。 ①S f f ；②p S f f f ；③p f f 。 4.判断如图D.1所示电路是哪一类振荡器（ ）。 ①电感三点式 ；②电容三点式；③改进的电容三点式 ； ④变压器耦合式。 图D.1 振荡器 图D.2 调幅波波形 5.已知低频调制信号为()cos()m u t U t ΩΩ=Ω，则图D.2波形是（ ）调幅信号。 ①AM ； ②DSB ；③SSB 。 6.调制的描述( )。 ①用载波信号去控制调制信号的某一参数，使该参数按一定的规律发生变化； ②用调制信号去控制载波的某一参数，使该参数按一定的规律发生变化； ③用调制信号去控制的载波信号的某一参数，使该参数随调制信号的规律变化。 7.下列表达式中，Ω为低频调制信号频率，ωc 为载波频率，其中是双边带调幅信号的是（ ）。
第一章作业参考解答 1.7给出调制的定义。什么是载波？无线通信为什么要用高频载波信号？给出两种理由。 答：调制是指携带有用信息的调制信号去控制高频载波信号。载波指的是由振荡电路输出的、其频率适合天线发射、传播和接收的射频信号。采用高频信号的原因主要是： （1）可以减小或避免频道间的干扰；而且频率越高，可利用的频带宽度就越宽，信道容量就越大。 （2）高频信号更适合天线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。 1.11巳知某电视机高放管的f T=1000MHz，β0=100，假定要求放大频率是1MHz、10MHz、100MHz、200MHz、500MH的信号，求高放管相应的|β|值。 解： f工作= 1MHz时，∵f工作< < f T /β0∴|β| =β0 =100（低频区工作） f工作= 10MHz时，∵f工作= f T /β0∴|β| =0.7β0 =70 （极限工作） f工作= 100MHz时，∵f工作>> f T /β0∴|β| ≈f T / f工作=1000/100 =10 f工作= 200MHz时，∵f工作>> f T /β0∴|β| ≈f T / f工作=1000/200 = 5 f工作= 500MHz时，∵f工作>> f T /β0∴|β| ≈f T / f工作=1000/500 = 2 1.12将下列功率：3W、10mW、20μW，转换为dBm值。如果上述功率是负载阻抗50Ω系统的输出功率，它们对应的电压分别为多少V？转换为dBμV值又分别为多少？ 3W 34.77dBm 17.32V 144.77 dBμV 10mW 10 dBm 1.0 V120 dBμV 20μW -17 dBm 0.047V 93 dBμV 1.17某卫星接收机的线性部分如题图1.20所示，为满足输出端信噪比为20dB的要求，高放Ⅰ输入端信噪比应为多少？ 解： 1 3 2 1 123 1 1.0689 1 1 1.0788 10lg10lg()() ()10lg()20.33 e a a a i i o o i o T NF T NF NF NF NF G G G SNR NF SNR dB SNR dB SNR SNR dB NF SNR dB dB =+= - - =++= ==- ∴=+= 1.20接收机带宽为3kHz，输人阻抗为70Ω，噪声系数为6dB，用一总衰减为6dB，噪声系数为3dB的电缆连接到天线。设各接口均已匹配，则为使接收机输出信噪比为10dB，其最小输人信号应为多少?如果天线噪声温度为3000K，若仍要获得相同的输出信噪比，其最小输人信号又该为多少? 解：系统如框图所示： G1= –6dB NF1=3dB BW=3KHz NF2=6dB R
高频复习试题 一、填空题（每空1分，共20分） 1．调频波的频偏与调制信号的幅度成正比，而与调制信号的频率无关，这是调频波的基本特征。 2．在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为 0.5 。 3．小信号调谐放大器按调谐回路的个数分单调谐回路放大器和双调谐回路放大器。4．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。5．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。6．振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。它们的共同特点是将输入信号进行频率变换，以获得具有所需新频率分量的输出信号，因此，这些电路都属于频谱搬移电路。 7．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。 8．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（t），在调频信号中是（t）。
9．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。 二、单项选择题（每小题2分，共30分，将正确选项前的字母填在括号内） 1．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（ C ）A．临界B．欠压C．过压D．任意状态2．石英晶体谐振于并联谐振频率fp时，相当于LC回路的（B）A．串联谐振现象B．并联谐振现象C．自激现象D．失谐现象3．判断下图是哪一类振荡器（C） A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐小信号放大器的区别是（ C ）A．前者比后者电源电压高 B．前者比后者失真小 C．谐振功率放大器工作在丙类，调谐放大器工作在甲类 D．谐振功率放大器输入信号小，调谐放大器输入信号大 5．如下图a、b、c、d所示电路。R、C为正常值，二极管为折线特性。能完成检波的电路是（ C ）。
１．调制的描述（ C ） A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。 Ｂ．用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。 Ｃ．用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。２.信号源内阻越小，谐振回路的选择性 B 。 A：越好； B：越差； C：无关。 ３．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是（ B ）A．电路组成简单B．输出波形好 C．容易调节振荡频率D．频率稳定度高 ４．判断下图是哪一类振荡器（C） A．电感三点式 B．电容三点式 C．改进的电容三点式 D．变压器耦合式 ５．调幅波的信息包含在它的（ B ） A．频率变化之中B．幅度变化之中C．相位变化之中 ６、检波并经隔直电容后的信号成份有（D ）。 A．调幅波、低频、直流。B．等幅载波和上下边频。 C．等幅载波、低频、直流。D．低频信号 ７．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（ B ）A．uPM(t)=UCcos（ωCt＋mfsinΩt）B．uPM(t)=UCcos（ωCt＋mpcosΩt） C．uPM(t)=UC（1＋mpcosΩt）cosωCt D．uPM(t)=kUΩUCcosωCtcosΩt ８．属于频谱的线性搬移过程的有（ A ） A．振幅调制B．频率调制C．相位调制D．角度解调 9．AGC电路的作用是（ C ） A．维持工作频率稳定B．消除频率误差 C．使输出信号幅度保持恒定或仅在很小的范围内变化 10．锁相环路电路的作用是（ B ）A．维持工作频率稳定B．实现无频率误差的频率跟踪 C．使输出信号幅度保持恒定或仅在很小的范围内变化 1、丙类谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为欠压状态、临界状态、过压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态。 2．反馈式振荡器的振荡起振条件是∑Ф=2nп和T>1。 3、在大信号包络检波器中，若电路参数放电常数RC过大引起惰性失真。 4.调幅波的几种调制方式是普通调幅、双边带调幅和单边带调幅 6．调频有两种方法，分别称为直接调频和间接调频。 7．同步检波器要求接收端载波与发端载波同步指它们的是频率相同，相位相同。
第6章 角度调制与解调电路 6.1 已知调制信号38c o s (2π10)V u t Ω=?，载波输出电压6 o ()5c o s (2π10)V u t t =?，3 f 2π10rad/s V k =? ，试求调频信号的调频指数f m 、最大频偏m f ?和有效频谱带宽B W ， 写出调频信号表示式 [解] 3 m 3 m 2π108 810H z 2π2πf k U f Ω???= ==? 3 m 33 6 3 2π1088rad 2π10 2(1)2(81)1018kH z ()5cos(2π108sin 2π10)(V ) f f o k U m B W m F u t t t Ω??= = =Ω ?=+=+?==?+? 6.2 已知调频信号72()3cos[2π105sin(2π10)]V o u t t t =?+?，3f 10πrad/s V k = ，试：(1) 求该调频信号的最大相位偏移f m 、最大频偏m f ?和有效频谱带宽B W ；(2) 写出调制信号和载波输出电压表示式。 [解] (1) 5f m = 5100500Hz =2(+1)2(51)1001200Hz m f f m F BW m F ?==?==+?= (2) 因为m f f k U m Ω=Ω ，所以3 52π1001V π10 f m f m U k ΩΩ??= = =?，故 27 ()cos 2π10(V )()3cos 2π10(V ) O u t t u t t Ω=?=? 6.3 已知载波信号m c ()cos()o u t U t ω=，调制信号()u t Ω为周期性方波，如图P6.3所示，试画出调频信号、瞬时角频率偏移()t ω?和瞬时相位偏移()t ??的波形。 [解] FM ()u t 、()t ω?和()t ??波形如图P6.3(s)所示。
武汉理工大学考试试题纸（A 卷） 一、（10分，每小题1分）单项选择题 1、 常用集电极电流流通角 的大小来划分功放的工作类别，丙类功放 。 A ） = 180° B ） 90° 180° C ） =90 ° D ） 90° 2、 在模拟乘法器上接入调制信号V^mCOS Q t 和载波信号V cm COS 3c t 后将产 生 。 A ） a 垃 B ）2 a±Q C ）2 w c D ）频谱分量 3、 放大器工作在欠压状态，随着负载谐振电阻R P 的增大而向临界状态过渡时，放大器 的父流输出电压V cm 将 _____ o A ）减小 B ）增大 C ）略有增大 D ）略有减小 4、 设石英振荡器的振荡频率介于串联谐振频率与并联谐振频率之间时，石英晶体 的 。 A ）等效阻抗为0 B ）等效阻抗无穷大 C ）等效阻抗成感性 D ）等效阻抗成容 性 课程名称高频电子线路A 专业班级通信、电信0601-06、SY 备注学生不得在试题纸上答题（含填空题、选择题等客观题 5、 谐振功率放大器工作于欠压区，若集电极电源 为等幅正弦波时，其输出电压将成为 A ）调频波 C ）直流信号按50Hz 正弦变化的波 6、 多级单调谐小信号放大器级联， A ）总增益减小，总通频带增大 C ）总增益增大，总通频带增大 7、 S SB 信号的检波可采用（） V BB 中混入50Hz 市电干扰，当输入 等幅正弦波 调幅波 将使 B ） D ） ）。 总增益增大, 总增益减小, 总通频带减小 总通频带减小
A）小信号检波B）大信号检波& 调幅、检波和混频电路的实质都是A）频谱的非线性搬移 C）相位变换 D）以上三种均可C）同步检波 ）。 B）频谱的线性搬移 D）以上三种均可

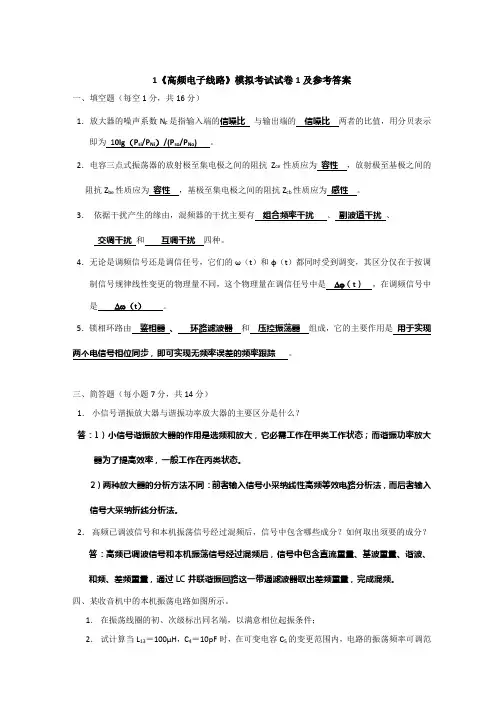

1《高频电子线路》模拟考试试卷1及参考答案 一、填空题（每空1分，共16分） 1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。 2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。 4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（t），在调频信号中是（t）。 5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。 三、简答题（每小题7分，共14分） 1．小信号谐振放大器与谐振功率放大器的主要区别是什么？ 答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。 2）两种放大器的分析方法不同：前者输入信号小采用线性高频等效电路分析法，而后者输入信号大采用折线分析法。 2．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？
