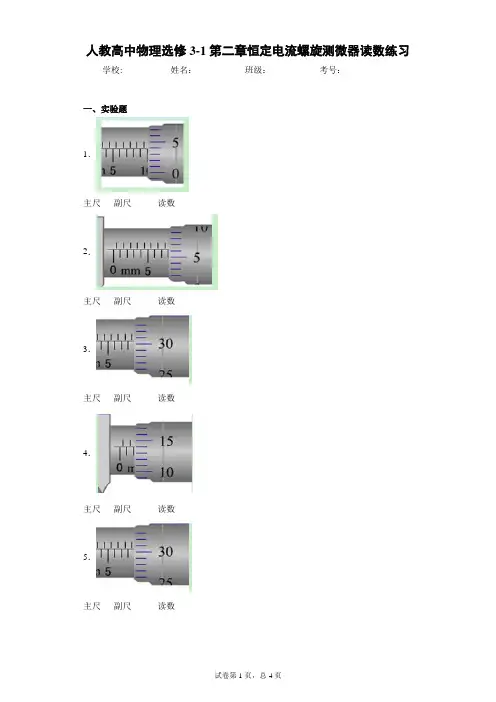

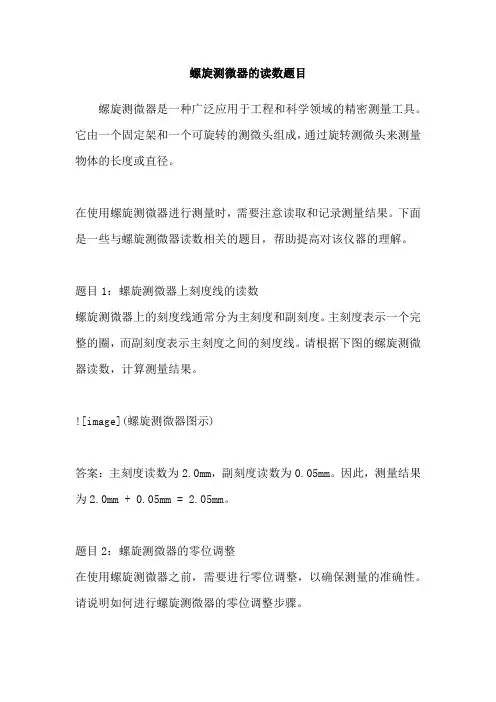

螺旋测微器读数练习
班级姓名
1、2、3、
主尺副尺读数主尺副尺读数主尺副尺读数
4、5、6、
主尺副尺读数主尺副尺读数主尺副尺读数
7、8、9、
主尺副尺读数主尺副尺读数主尺副尺读数10、11、12、
主尺副尺读数主尺副尺读数主尺副尺读数
主尺 副尺 读数
主尺 副尺 读数
主尺 副尺 读数
主尺 副尺 读数
主尺 副尺 读数 主尺 副尺 读数 主尺 副尺 读数
主尺 副尺 读数
13、 14、
16、
15、
18、
17、
20、
19、
答案
螺旋测微器读数练习
2.141mm 8.063mm 14.540mm
8.805mm 6.407mm
2.586mm
3.008mm
50383mm 10.039mm
9.270mm 7.500mm 5.804mm
1、
2、 3、
4、
5、 6、
7、
8、 9、
10、 11、 12、
2.309mm
0.225mm
0.667mm
3.500mm
1.052mm
1.627m m 1.500mm
2.947mm
13、 14、
16、
15、
18、
17、
20、
19、
机械式外径千分尺的使用方法 1、机械外径千分尺的简介： 千分尺是比游标卡尺更精密的长度 测量仪器，常见的机械千分尺如下图所示。它的量程为0~25mm ，分度值是。由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成； 2、外径千分尺刻度及分度值说明： 1） 固定套管上的水平线上、下各有一列间距为 1mm 的刻度线，上侧刻 度线在下侧二相邻刻度 线中间。 2） 微分筒上的刻度线是 将圆周分为50等分的水 平线，它是作旋转运动 尺测测 微固旋测力锁隔 水刻
②不重合时的处理方法：先旋转旋钮， 至螺杆快接近测砧时，旋转测力装 置，当螺杆刚与测砧接触时会听到 喀喀声，停止转动确认是否重全合。 如仍不重合，送（品管）计测室处 理。 4、外径千分尺的测量方法： 步骤一：将被测物擦干 净，千分尺使用时轻 拿轻放； 步骤二：松开千分尺锁 紧装置，校准零位，转动旋钮，使 测砧与测微螺杆之间的距离略大于 被测物体； 步骤三：一只手拿千分尺的尺架，将待测物 置于测砧与测微螺杆的端面之间， 另一只手转动旋钮，当螺杆要接近 物体时，改旋测力装置直至听到喀 喀声后再轻轻转动~1圈； 步骤四：旋紧锁紧装置（防止移动千分尺时 螺杆转动），即可读数。 5、外径千分尺的读数： 1）先以微分筒的端面为准线，读出固定套管下刻度线的分度值； 2）再以固定套管上的水平横线作为读数准
线，读出可动刻度上的分度值，读数时应估读到最小度的十分之一，即； 3）如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值； 4）如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上，再加上可动刻度的值。 6、外径千分尺零误差的判定： 校准好的千分尺，当测微螺杆与测接触后，可动刻主上的零线与固定刻度上的 水平横线应该是对齐的，如下图1所示； 如果没有对齐，测量时就会产生系统误差 ——零误差。如无法消除零误差， 机械式外径千分尺的使用方法
螺旋测微器 专题练习 读数公式： [经验之谈]： （1）看半刻度是否漏出，固定刻度．．．．上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm 。 测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 读出下列螺旋测微器测量的读数。 ⑴ ⑵ 答案：⑴0.642mm ⑵10.294mm

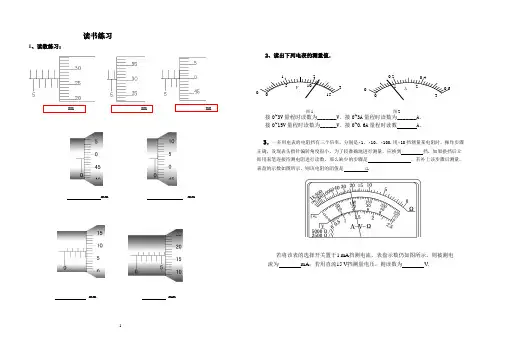

读数举例 读数练习 练习1、 a b c d mm mm mm mm e f g h i mm mm mm mm mm 练习2、 读数 9.270 mm 读数 5.804 mm 读数 7.500 mm
练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm 练习4、 （1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． 高考试题回顾 示数 ______ mm
（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。由图可读出l = cm , d = mm （2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。测量方法正确的是___________（选填“甲”或“乙”）。 （2009年重庆卷）23．（1）某同学在探究影响单摆周期的因素时，用螺旋测微器测量其中 一个摆球直径的示数见题22图1。该球的直径为 mm 。 请自觉使用参考答案 练习1答案 a ．0.483 (最后一位估读数为2～4均算对，下同) b ． 0.532 (1～3) c ． 4.078 (7～9) d ． 5.666 (5～7) e ． 0.048 (7～9) f ． 0.989 (8～0) g ． 1.025 (4～6) h ． 3.374 (3～5) i ． 2.988 (7～9) 练习2答案 10.002 0.5365 练习3答案：（1）1.193 11.50 练习4答案：（1）1.555mm （2）A 11.14mm 2009年宁夏卷答案2.25，6.860【解析】游标卡尺的读数220.1522.5 2.25x mm mm mm cm =+?==； 螺旋测微器的读数2009年浙江卷答案 乙 2009年重庆卷答案：20.685(20.683-20.687) 图甲 图乙

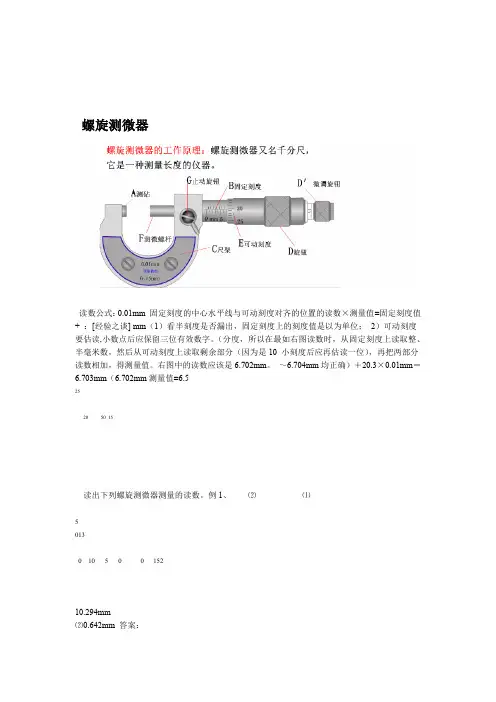

螺旋测微器的读数方法 螺旋测微器又叫千分尺，是一种精密的测量量具，下面将对螺旋测微器的原理、结构以及使用方法等内容进行讲解。 什么是螺旋测微器？ 螺旋测微器又称（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到，测量范围为几个厘米。 螺旋测微器的结构 以下为螺旋测微器的结构示意图： 螺旋测微器工作原理 螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。 螺旋测微器的精密螺纹的螺距是，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退，因此旋转每个小分度，相当于测微螺杆前进或后退这50=。可见，可动刻度每一小分度表示，所以以螺旋测微器可准确到。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。
螺旋测微器的使用方法 我们经常帮客户用螺旋测微器连接我们的进行高效率的测量时，我们经常指导客户在做螺旋测微器时需要做到以下几点： 1）使用前应先检查零点： 缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。 2）左手持尺架（C），右手转动粗调旋钮D使测杆F与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆固定后读数。 螺旋测微器的读数方法 1、先读固定刻度 2、再读半刻度，若半刻度线已露出，记作；若半刻度线未露出，记作； 3、再读可动刻度（注意估读）。记作n×； 4、最终读数结果为固定刻度+半刻度+可动刻度 由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺。 螺旋测微器的注意事项 ?测量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。 ?在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。 ?读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，
1.图甲中螺旋测微器的读数应为mm；图乙中游标卡尺的读数应为cm。 2.右图中螺旋测微器读数应为 _______mm；游标卡尺的计数为 _______mm。 3.如图所示，甲图中二十分度的 游标卡尺的读数是cm； 甲乙中螺旋测微器的读数为 mm。 4.用螺旋测微器测量金属丝的直径, 示数如图14－5所示,读数为______mm； 用游标为20分度的卡尺测量球的直径,示数如图14－6所示,读数为________cm. 5.螺旋测微器的读数__________mm，游标卡尺的读数______________cm
6.图甲中游标卡尺的读数是cm，图乙中螺旋测微器的读数是mm． 7.用螺旋测微器测量某金属 丝直径时的读数如下图一， 金属丝直径为mm． （2）图二为用50分度的游标卡尺测量物体长度时的读数， 由于遮挡，只能看见游标的后半部分，这个物体的长度为 mm． 8.读出游标卡尺的读数为__________cm．螺旋测微器 的读数为__________mm 9.读出游标卡尺的读数为__________cm．螺旋测微器 的读数为__________mm 10.如图所示，螺旋测微器的读数为mm；游标卡尺的读数为cm。
11.用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为mm，用游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为cm 12.（1）游标尺上有20个等分刻度的游标卡尺测量工件的情况如图所示，读数为mm。 （2）游标尺上有50个等分刻度的游标卡尺测量工件的情况，读数为mm 。
13.（2分）游标尺上有10个等分刻度的游标卡尺，游标尺刻度的总长为9mm，游标尺的每一分度与主尺的最小分度相差0．１ｍｍ．有一把这样的游标卡尺，由于长期使用，测量爪磨损严重，当左、右测量爪合在一起时，游标尺的零线与主尺的零线不重合，出现如图所示的情况，此时两零刻线间的距离为____________mm . 14.在“练习使用螺旋测微器”的实验中，测量某金属丝直径时的刻度位 置如图所示，从图中读出金属丝的直径为mm。 ）某同学用自己发明的新式游标卡尺测量小钢球的直径，新式卡尺将主 尺上39mm在游标尺上均分成20等份。如图所示，则小钢球的直径为d=_____________cm。 （2）该同学又用螺旋测微器测量某电阻丝的直径，示数如图，则该金属丝的直径为mm。 16.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等 分刻度. 用它测量一小球的直径，如图甲所示的读数是 mm. 用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是 mm. 17.分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a）和
2015年12月29日1224966的高中物理组卷 一．填空题（共23小题） 1．（2013?河南模拟）下图游标卡尺的读数为cm，螺旋测微器的读数为mm． 2．（2015秋?南通月考）下列螺旋测微器的读数为mm，游标卡尺的读数为mm． 3．（2013秋?新城区校级期末）读出下列游标卡尺和螺旋测微器测量的读数分别是cm，cm． 4．（2013春?泸水县校级期中）仪器读数： 螺旋测微器： 游标卡尺：． 5．（2009秋?南关区校级期中）读数：螺旋测微器：mm 游标卡尺：cm
6．（2009秋?诸城市校级期末）游标卡尺读数：cm 螺旋测微器的读数：mm． 7．（2009秋?上饶期末）螺旋测微器的读数毫米；游标卡尺读数毫米 8．游标卡尺读数为螺旋测微器的读数为 9．（2006秋?潍坊期末）图中游标卡尺读数为cm，螺旋测微器读数为 mm
10．（2014春?武胜县校级月考）图中游标卡尺的读数为mm，螺旋测微器的读数为mm 11．（2013秋?苏州期末）如图1中游标卡尺读数为mm，图2螺旋测微器读数为 mm． 12．（2014秋?唐山期末）读出图1游标卡尺的读数为mm；图2螺旋测微器读数mm． 13．（2013?南昌校级三模）如图游标卡尺的读数为cm；螺旋测微器的读数为mm． 14．（2013春?武定县校级期中）在图中，游标卡尺的读数是cm，螺旋测微器的读数是mm．
15．（2012秋?娄底期末）如图所示，螺旋测微器的示数为，游标卡尺的示数为． 16．（2014秋?周口期末）游标卡尺的读数为cm．螺旋测微器的读数为 mm． 17．（2013秋?冠县校级期中）图中螺旋测微器的读数mm，游标卡尺的读数为 mm 18．（2009秋?城厢区校级月考）下面游标卡尺的读数是cm，螺旋测微器的读数是mm． 19．（2010秋?肥西县校级月考）如图所示螺旋测微器的读数为mm；游标卡尺的读数为mm．
千分尺使用方法 时间：地点：量具室 指导老师：马老师 量具名称：千分尺 千分尺的分类： ①按测量部位：内径② 精确程度：直接读数③ 读数方式：读数外径估读数显量程范围：0- 25mm、25-50mm、50-75mm、75-100mm、100-125mm、125-150mm、150-175mm、175-200mm 操作步骤： ①将被测物体放在表面平整的平面上，选择合适量程的千分尺。 ②当千分尺的两个测量面与被测表面快接触时，就停止旋转微分筒，而改旋转测力装置，使两接触面 与被测面相接触，等到发出“咔咔”的三声后，即可进行读数。 ③千分尺测量轴的中心线要与工件被测长度方向相一致，不要歪斜。 ④将千分尺固定开始读数。 读数时注意： 外径：I 0-25mm、25-50mm 50-75mm 75-100mm千分尺 ①读出固定套筒上露出刻度线的毫米数和半毫米数。一格为0.5mm,如果读数在 -19mm之间，切记读数后面的0.5mm,将读数记下来，这是第一个读数； ②读出活动套筒上与固定套筒上基准线对齐的读数，并估读不足半毫米的数字，这是第二个 读数； ③固定套筒上侧有十条横刻度线,活动套筒的刻度线和固定套筒上侧刻度线对齐的那条刻度线 即为第三个读数； ④把三个读数加起来即为测得的尺寸。 n 100-125mm、125-150mm 150-175mm 175-200mm 千分尺 125-150mm 千分尺主尺从25mm开始读完数加100mm 150-175mm 千分尺主尺从50mm开始读完数加100mm 175-200mm 千分尺主尺从75mm开始读完数加100mm 这三种卡尺都精确到小数点后第二位,第三位为估读。 外径：I 100-125mm、125-150mm 150-175mm 175-200mm 千分尺 ①同0-25mm 25-50mm千分尺读数①； ②同0-25mm 25-50mm千分尺读数②； ③当固定套上的刻度线与活动套筒刻度线对齐时,则第三位读数为0, 若固定套上的刻度线在活动套筒两刻度线之间时,则第三位读数估读； ④将三个读数相加再加上100mm即为测得的尺寸。内径：测量方法同外径测量方法,最终测量尺寸直接显示在屏幕上,读出结果即可。千分尺的校验： 校验步骤同千分尺读数操作步骤。若千分尺不精确用标准块校验时固定套上的刻度线与活动套筒上的“ 0”刻度线不齐。 则用校正工具将两条线对齐。 切记：校正时不要用力过度,防止精密测微螺杆变形。
5 20 ~ 15 * 螺旋测微器 读数公式： 测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数× [经验之谈]： （1）看半刻度是否漏出，固定刻度上的刻度值是以mm为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因 为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右 图中的读数应该是6.702mm。 测量值=＋×＝（～均正确） 例1、读出下列螺旋测微器测量的读数。 ⑴⑵ ~ 答案：⑴0.642mm ⑵10.294mm mm mm mm ' 1 1 5 0 5 10 2 5 3
[ 读数练习 mm mm 《 — mm mm ？ …

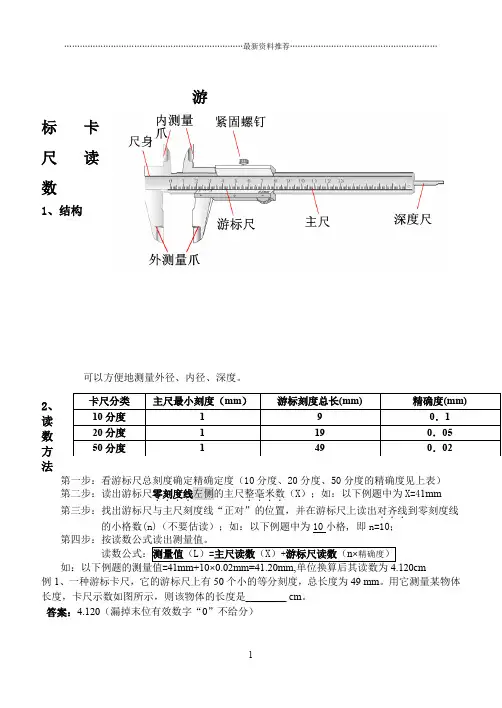

游标卡尺 1、结构 ~ ] 可以方便地测量外径、内径、深度。 、 2、读数方法 第一步：看游标尺总刻度确定精确定度 （10分度、20分度、50分度的精确度见上表） 第二步：读出游标尺零．刻度．．线．左侧的主尺整．毫米．．数． （X ）；如：以下例题中为X=41mm 第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标尺上读出对齐线．．．到零刻度线的小格数(n)（不要估读）；如：以下例题中为10小格, 即n=10； 第四步：按读数公式读出测量值。读数公式：测量值（L ）=主尺读数（X ）+游标尺读数（n×精确度） @ 例1、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________ cm 。 答案：（漏掉末位有效数字“0”不给分） 卡尺分类 主尺最小刻度（mm ） 游标刻度总长(mm) 精确度(mm) ` 10分度 1 9 0．1 20分度 1 19 0．05 / 50分度 1 49 0．02
游标卡尺和螺旋测微器读数试题精选 1.图甲中螺旋测微器的读数应为mm；图乙中游标卡尺的读数应为cm。 2.下图中螺旋测微器读数应为_______mm；游标卡尺的计数为_______mm。 3.如图所示，甲图中二十分度的游标卡尺的读数是cm； 甲乙中螺旋测微器的读数为mm。 4.用螺旋测微器测量金属丝的直径,示数如图14－5所示,读数为______mm； 用游标为20分度的卡尺测量球的直径,示数如图14－6所示,读数为________cm. 5.螺旋测微器的读数__________mm，游标卡尺的读数______________cm
6.图甲中游标卡尺的读数是 2.98cm，图乙中螺旋测微器的读数是 5.680mm． 7.用螺旋测微器测量某金属丝直径时的读数如下图一，金属丝直径为mm． （2）图二为用50分度的游标卡尺测量物体长度时的读数，由于遮挡，只能看见游标的后半部分，这个物体的长度为mm． 8.读出游标卡尺的读数为__________cm．螺旋测微器的读数为__________mm 9.读出游标卡尺的读数为__________cm．螺旋测微器的读数为__________mm 10.如图所示，螺旋测微器的读数为mm；游标卡尺的读数为cm。
11.用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为mm，用游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为cm 12.（1）游标尺上有20个等分刻度的游标卡尺测量工件的情况如图所示， 读数为mm。 （2）游标尺上有50个等分刻度的游标卡尺测量工件的情况，读数为mm 。 13.（2分）游标尺上有10个等分刻度的游标卡尺，游标尺刻度的总长为9mm，游标尺的每一分度与主尺的最小分度相差0．１ｍｍ．有一把这样的游标卡尺，由于长期使用，测量爪磨损严重，当左、右测量爪合在一起时，游标尺的零线与主尺的零线不重合，出现如图所示的情况，此时两零刻线间的距离为____________mm .

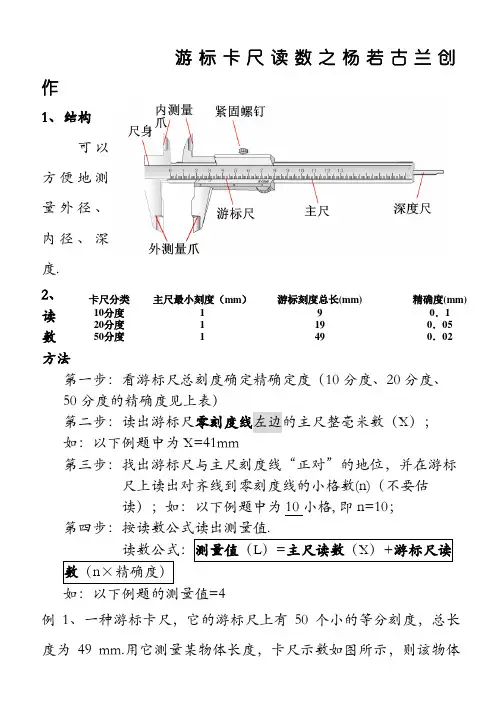

游标卡尺读数 1、结构 可以方便地测量外径、内径、深度。 2、读数方法 第一步：看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见上表） 第二步：读出游标尺零．刻度．．线．左侧的主尺整．毫米．．数．（X ）；如：以下例题中为X=41mm 第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标尺上读出对齐线．．． 到零刻度线的小格数(n)（不要估读）；如：以下例题中为10小格, 即n=10； 例1、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________ cm 。 答案：4.120（漏掉末位有效数字“0”不给分）
[读数经验之谈] （1）主尺上的读数，应为游标的0刻度左端上主尺的为准； （2）看清游标的精确度； （3）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。 读数练习 ⑴ mm mm (3) mm (4 ) (5) cm cm (6) 1 2 3 cm 1 2 3 4 5 6 7 8 9 0 0 10 11 cm 0 10 3 4 cm 0 10 3 4 cm 6 7 8 20 cm 12345 6 0123456789 cm
cm 螺旋测微器读数 读数公式： 测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm [经验之谈]： （1）看半刻度是否漏出，固定刻度上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm 。 测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 读出下列螺旋测微器测量的读数。 ⑴ ⑵ 答案：⑴0.642mm ⑵ 10.294mm
游标卡尺 游标卡尺的结构 游标卡尺的种类 游标卡尺有0.1毫米（游标尺上标有10个等分刻度）、0.05毫米（游标尺上标有20个等分刻度）、和0.02毫米（游标尺上标有50个等分刻度）、0.01毫米（游标尺上标有100个等分刻度）4种最小读数值 游标卡尺的工作原理(选讲) 游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。 尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。 当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。 在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。 游标卡尺的使用 用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度

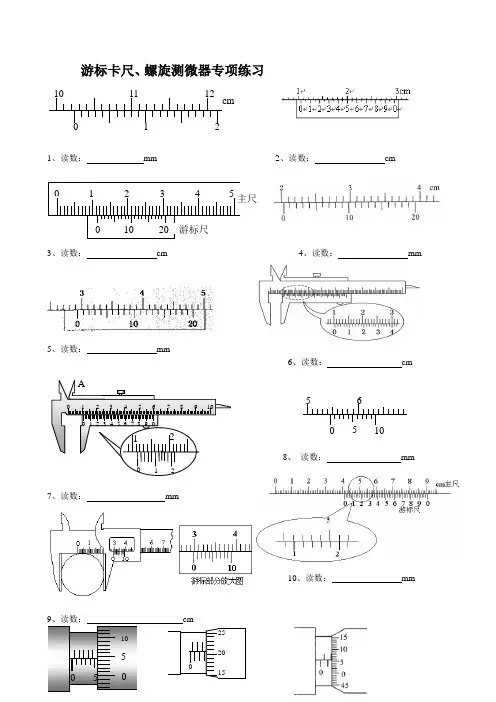

游标卡尺和螺旋测微器专项练习 1、用游标为50分度的游标卡尺测量某工件的长度时，示数情况如图21-1所示，则测量结果应该读作mm 。 点评：2005年黑龙江 等地第22题就考了 这种类型的题目。考 生必须知道以下三 种情形不需要估读： a、不便估读——游 标卡尺；b、机械原 因，不能估读——秒 表和电阻箱；c、刻度不均匀，各段精度不一，导致有效数字位数不一致，不必估读——欧姆表。 2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 mm。 3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此 卡尺来测量工件的直径，如下图所示。该工件的直径为___________mm。 4.下图所示，甲、乙游标卡尺的示数分别为甲图mm，乙图mm。
5.（1）已知不同的工具测量某物体的长度时，有下列不同的结果： A ． 2.4cm B ． 2.37cm C ． 2.372cm D ． 2.3721cm 其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻 度的游标卡尺测量的结果是_________。 6.用螺旋测微器测圆柱体直径时，示数如右图， 此示数为 mm 。 7.下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为： mm 、 mm 、 mm 。 8．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；螺旋测微器 的读数为 _________mm. 9、下图中50分度游标卡尺和螺旋测微器的读数分别为 _______mm 和_______mm 。 10、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况， 请读出它们的读数．甲：读数为 mm 乙：读数为 __________mm 123456 01234567890 cm
5 0 20 25 15 螺旋测微器和游标卡尺专项练习 1.游标卡尺 ⑴10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小 0.1mm 。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。其读数准确到0.1mm 。 ⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小 0.05mm 。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm 。 ⑶50分度的游标卡尺。游标上相邻 两个刻度间的距离为0.98mm ，比主尺上 相邻两个刻度间距离小0.02mm 。这种卡尺的刻度是特殊的，游标上的刻度值，就 是毫米以下的读数。这种卡尺的读数可以 准确到0.02mm 。如右图中被测圆柱体的 直径为2.250cm 。 要注意：游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。 2.螺旋测微器 固定刻度上的最小刻度为0.5mm （在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm 。在 可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm 。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。上图中的读数应该是6.702mm 。 3.巩固练习 1.用游标卡尺测量摆球直径。游标位置如右图所示， 可知摆球直径是 17.0 mm 。 2.有一游标卡尺，主尺的最小分度是1mm ，游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 104.00 mm 。 3. 一游标卡尺的主尺最小分度为1mm ，游标上有10个小等分间隔，现用此 卡尺来测量工件的直径，如上右图所示。该工件的直径为___29.8________mm 。 4.用螺旋测微器测圆柱体直径时，示数如右图，此示数为 8.115 mm 。 5. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm ）测定某圆筒的内径0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 1
千分尺的读数方法 1．刻度读取方法： （1）数显千分尺 测量值：直接读出所显示的数据。 （2）刻度显示千分尺： 测量值：主轴刻度+副轴刻度 根据如下图所示的主轴和副轴放大图，说明如下。 〈1〉首先读出副轴边缘在主轴上的刻度。 在下图中，由于其边缘在主轴上处于7和7.5之间，所以主轴刻度是7mm. 〈2〉读取和主轴刻度基线重合的副轴刻度。 在下图中，主轴刻度基线对齐到副轴上的37和38之间位置，再根据刻度分量读出其分刻度，就可得0.4，因此副轴刻度是37.4。〈3〉往在〈2〉中得到的数据上乘于主轴1个刻度的单位。 在下图中，由于主轴1个刻度单位是0.1mm，因此 0.01×37.4=0.374mm。 〈4〉把〈1〉和〈2〉的结果相加，就得到（最终）测量值。 在下图中，其测量值是7+0.374=7.374mm 2．使用顺序： 3.1 使用前的检查确认。 1）在测量面（基准面，锭子）上，不能有缺口，异物附着现象。2）旋转棘轮，检查确认，锭子移动顺利。 3）用棘轮旋转移动锭子，使基准面和锭子缓慢地接触，然后再空转棘轮2~3次。 在此时，检查确认基点（零点）正确。 *数显千分尺：进行复位，使显示为00.000。 *刻度显示千分尺：确认主轴零点和副轴零点重合，如果不重合，需通过调整千分尺 主轴来使主轴零点与副轴零点重合。 4）在被测件的测量处上，不许有粘污，油等异物。 3.2 使用方法： 1）千分尺的保持方法 〈1〉在原则上是必须按照下图所示，但根据情况，为了测量方便，允许用一只手保持，进行测量。 〈2〉在测量时对被测件施加的压力是由棘轮来控制，旋转副轴进行加压和棘轮来加压是相关的，因此要充分利用此关系。 2）测量顺序 〈1〉用一只手轻轻拿起被测件。 〈2〉旋转副轴，扩大基准面和锭子间的间距，然后把被测件夹进去。〈3〉旋转副轴，使测量面和被测件轻轻接触。 〈4〉然后再旋转棘轮，当棘轮旋转2~3次时，所显示的数据就是测量值（金属硬物等测量适用） *反向缓慢旋转副轴，当被测件在测量面间可移动时，所显示的数据就是测量值（塑料件等测量适用） 3）在测量上的注意点
游标卡尺读数 1、结构 可以方便地测量外径、内径、深度。 2、读数方法 第一步：看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见上表） 第二步：读出游标尺零．刻度．．线．左侧的主尺整．毫米．．数．（X ）；如：以下例题中为X=41mm 第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标尺上读出对齐线．．． 到零刻度线的小格数(n)（不要估读）；如：以下例题中为10小格, 即n=10； 第四步：按读数公式读出测量值。 读数公式：测量值（L ）=主尺读数（X ）+游标尺读数（n×精确度） 如：以下例题的测量值=41mm+10×0.02mm=41.20mm,单位换算后其读数为4.120cm 例1、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________ cm 。 答案：4.120（漏掉末位有效数字“0”不给分） 卡尺分类 主尺最小刻度（mm ） 游标刻度总长(mm) 精确度(mm) 10分度 1 9 0．1 20分度 1 19 0．05 50分度 1 49 0．02
[读数经验之谈] （1）主尺上的读数，应为游标的0刻度左端上主尺的为准； （2）看清游标的精确度； （3）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。 读数练习 cm cm (6)
5 0 20 25 15 cm 螺旋测微器读数 读数公式： 测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm [经验之谈]： （1）看半刻度是否漏出，固定刻度上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm 测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 读出下列螺旋测微器测量的读数。 ⑴ ⑵ 1 2 3 cm 1 2 3 4 5 6 7 8 9 0 0 0 15 30
外径千分尺使用方法及注意事项 外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，常用规格为0-25mm 25-50mm等，每25mm一个等级。精度是毫米。外径千分尺的结构由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。固定套管上有一条水平线，这条线上、下各有一列间距为1毫米的刻度线，上面的刻度线恰好在下面二相邻刻度线中间。微分筒上的刻度线是将圆周分为50等分的水平线，它是旋转运动的。 根据螺旋运动原理，当微分筒（又称可动刻度筒）旋转一周时，测微螺杆前进或后退一个螺距——毫米。这样，当微分筒旋转一个分度后，它转过了1/50周，这时螺杆沿轴线移动了1/50×毫米＝毫米，因此，使用千分尺可以准确读出毫米的数值。 外径千分尺的零位校准 使用千分尺时先要检查其零位是否校准，因此先松开锁紧装置，清除油污，特别是测砧与测微螺杆间接触面要清洗干净。检查微分筒的端面是否与固定套管上的零刻度线重合，若不重合应先旋转旋钮，直至螺杆要接近测砧时，旋转测力装置，当螺杆刚好与测砧接触时会听到喀喀声，这时停止转动。如两零线仍不重合（两零线重合的标志是：微分筒的端面与固定刻度的零线重合，且可动刻度的零线与固定刻度的水平横线重合），可将固定套管上的小螺丝松动，用专用扳手调节套管的位置，使两零线对齐，再把小螺丝拧紧。不同厂家生产的千分尺的调零方法不一样，这里仅是其中一种调零的方法。 检查千分尺零位是否校准时，要使螺杆和测砧接触，偶而会发生向后旋转测力装置两者不分离的情形。这时可用左手手心用力顶住尺架上测砧的左侧，右手手心顶住测力装置，再用手指沿逆时针方向旋转旋钮，可以使螺杆和测砧分开。 千分尺的组成结构 螺旋测微器又称千分尺，是比游标卡尺更精密的测长仪器，准确度可在之间。常用于测量细丝和小球的直径以及薄片的厚度等。 外径千分尺的使用方法 使用外径千分尺测量物体长度时，要先将测微螺杆退开，将待测物体放在的两个测量面之间。外径千分尺的尾端有棘轮旋柄，转动可使测杆移动，当测杆与被测物（或砧台）相接后的压力达到某一数值时，棘轮将滑动并产生喀、喀的响声，活动套管不再转动，测杆也停止前进，此时即可读数。读数时，从主尺上读取以上的部分，从微分筒上读取余下尾数部分[估计到最小分度值的十分之一，即(1/1000)]，然后两者相加，如图1-6(a)的读数为，(b)的读数为。
5 20 25 15 螺旋测微器专题练习 读数公式： 测量值=固定刻度值+固定刻度的中心水平线．．．．．．．．．．与可动刻度．．．．对齐的位置的读数×0.01mm [经验之谈]： （1）看半刻度是否漏出，固定刻度．．．．上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm 。 测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 读出下列螺旋测微器测量的读数。 ⑴ ⑵ 答案：⑴0.642mm ⑵10.294mm 读数举例 10 15 0 5 10 25 30
读数练习 练习1、 a b c d mm mm mm mm e f g h i mm mm mm mm mm 练习2、 读数 9.270 mm 读数 5.804 mm 读数 7.500 mm
练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm 练习4、 （1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． 高考试题回顾 示数 ______ mm
内径千分尺的正确使用方法及读数方法 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 内径千分尺的正确使用方法： 【导读】作为精密的测量器具，我们主要就是针对于各种精密的物件进行测量。而内径千分尺就是其中之一，对于千分尺来说有两种，一个是测量物件外径的，另一种是测量物件内径的。内径千分尺我们使用的也许相对较少一些，下面来介绍一下内径千分尺的正确的使用方法。 当我们利用内径千分尺对物体进行测量的时候，需要注意的问题有很多。比如我们需要利用尺寸相对较大的接杆跟测微头进行连接，然后根据顺序进行相应的测量。这样就可以适当的把连接后对应轴线弯曲减少。该类工具用于物件内部尺寸的测量包括单体式还有接杆两个部分。
我们在使用内径千分尺的时候需要利用尺寸最大的一个接杆跟测微头进行连接，然后再把它接到对应的测量触头进行测量。 下一步就是在测量的时候，我们应该注意观察测微头的对应固定以及松开的时候的一个变化量。 然后我们在日常的生产当中可以利用这种尺，对一些物件的孔进行测量。这个时候需要把千分尺的触头伸进孔里面并且支撑在所要测量的孔的内表面上，进行微分筒的调整，让微分筒其中一边的测量面在孔径向截面内进行摆动。这样我们就可以轻易地找出最小的尺寸。下面我们就可以拧紧千分尺的固定螺钉，把千分尺取出来进行读数处理。 同时我们也有不需要拧紧螺钉而直接的进行读数处理的，这往往存在姿态测量的缺陷。他们的读数误差在0.008 mm这样的一个范围。
千分尺使用方法1．各部名称： （1）数显千分尺 （2）刻度显示千分尺 2．刻度读取方法： （1）数显千分尺 测量值：直接读出所显示的数据。
（2）刻度显示千分尺： 测量值：主轴刻度+副轴刻度 根据如下图所示的主轴和副轴放大图，说明如下。 〈1〉首先读出副轴边缘在主轴上的刻度。 在下图中，由于其边缘在主轴上处于7 和7.5 之间，所以主轴刻度是7mm. 〈2〉读取和主轴刻度基线重合的副轴刻度。 在下图中，主轴刻度基线对齐到副轴上的37 和 38 之间位置，再根据刻度分量读出其分刻度， 就可得0.4，因此副轴刻度是37.4。 〈3〉往在〈2〉中得到的数据上乘于主轴1 个刻度的单位。 在下图中，由于主轴1 个刻度单位是0.1mm，因此 0.01 ×37.4=0.374mm 。 〈4〉把〈1〉和〈2〉的结果相加，就得到（最终）测量值。 在下图中，其测量值是 7+0.374=7.374mm 3．使用顺序： 3.1 使用前的检查确认。 1）在测量面（基准面，锭子）上，不能有缺口，异物附着现象。 2）旋转棘轮，检查确认，锭子移动顺利。 3）用棘轮旋转移动锭子，使基准面和锭子缓慢地接触，然后再空转棘轮2~3 次。 在此时，检查确认基点（零点）正确。 *数显千分尺：进行复位，使显示为00.000。 *刻度显示千分尺：确认主轴零点和副轴零点重合，如果不重合，需通过调整千分尺 主轴来使主轴零点与副轴零点重合。 4 ）在被测件的测量处上，不许有粘污，油等异物。 3.2 千分尺的使用方法： 1）千分尺的保持方法
〈1〉在原则上是必须按照下图所示，但根据情况，为了测量方便，允许用一只手保持，进行测量。 〈2〉在测量时对被测件施加的压力是由棘轮来控制，旋转副轴进行加压和棘轮来加压是相关的，因 此要充分利用此关系。

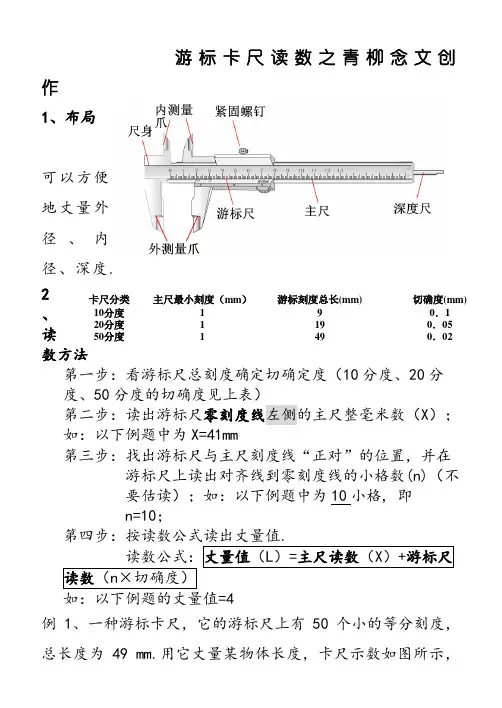

*创作编号： GB8878185555334563BT9125XW* 创作者： 凤呜大王* 游标卡尺读 数 1、结构 可以方便地测量外径、内径、深度。 2、读数方法 卡尺分类 主尺最小刻度（mm ） 游标刻度总长 (mm) 精确度(mm) 10分度 1 9 0．1 20分度 1 19 0．05 50分度 1 49 0．02
第一步：看游标尺总刻度确定精确定度（10分度、20分度、50 分度的精确度见上表） 第二步：读出游标尺零．刻度 ．．线．左侧的主尺整．毫米 ．．数．（X）；如： 以下例题中为X=41mm 第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标 尺上读出对齐线 ．．．到零刻度线的小格数(n)（不要估读）； 如：以下例题中为10小格, 即n=10； 读数公式：测量值（L）=主尺读数（X）+游标尺读数 （n×精确度） =41mm+10×0.02mm=41.20mm,单位换算 后其读数为4.120cm 例1、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度 为49 mm。用它测量某物体长度，卡尺示数如图所示，则该物体的 长度是________ cm。 答案：4.120（漏掉末位有效数字“0”不给分） [读数经验之谈] （1）主尺上的读数，应为游标的0刻度左端上主尺的为准； （2）看清游标的精确度； （3）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估 读。 读数练习 ⑴ mm 3 4 cm 0 5 10 0 10 20 cm
mm (3) mm (4 ) (5) cm cm (6) cm 螺旋测微器读数 1 2 3 cm 1 2 3 4 5 6 7 8 9 0 0 10 11 cm 0 10 3 4 cm 0 10 012345 6 0123456789 cm

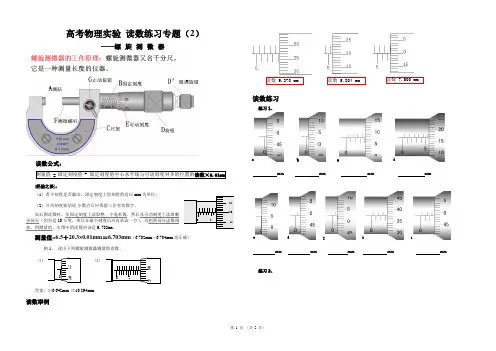

物理实验 读数练习专题 ——螺旋测微 器 读数公式： [经验之谈]： （1）看半刻度是否漏出，固定刻度．．．．上的刻度值是以mm 为单位；读数时，特别要注意固定刻度上表示0.5mm 的刻度线是否从“旋转套”边缘露出，避免少读0.5mm 。可根据“可动刻度”上“0”的位置来判断：“0”在基准线上方——未露出，“0”在基准线下方——已露出。 （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm 。 测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 读出下列螺旋测微器测量的读数。 ⑴ ⑵ 答案：⑴0.642mm ⑵10.294mm
读数举例 读数练习 练习1、 a b c d mm mm mm mm e f g h i mm mm mm mm mm 读数 9.270 mm 读数 5.804 mm 读数 7.500 mm
练习2、 练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm 练习4、 （1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． 高考试题回顾 （2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。由图可读出l = cm , d = mm 示数 ______ mm

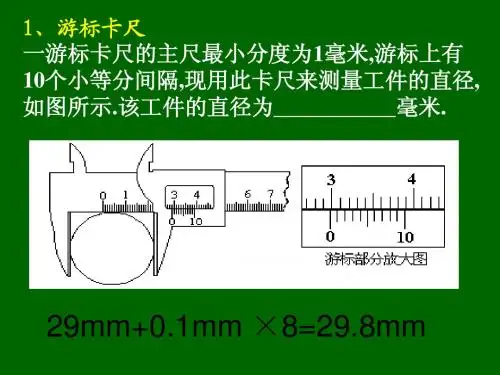

游标卡尺和螺旋测微器 一、 游标卡尺 1、结构和作用 2、游标卡尺的原理 以10分度游标卡尺为例说明。如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0. 9毫米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。主尺和游标尺上对应的一等份差值，叫做精确度，它体现了测量的准确程度。游标卡尺正是利用主尺和游标尺上每一小格只差，来达到提高精确度的目的，这种方法叫做示差法。 如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测物体的长度： 精确度?=?=?-=-=?61.069.066mm mm mm L L L bc dc 同理，当游标上第n 条刻线与主尺上的某一条刻线对齐时，被测物体长度为精确度?=?n L 3、游标卡尺的读数 （1）确认游标格数、游标卡尺精确度： 标尺等分数 精度1 =mm 10分度游标卡尺精确度为 mm mm 1.0101 =； 20分度游标卡尺精确度为mm mm 05.0201=； 50分度游标卡尺精确度为mm mm 02.050 1 =； （2）、从主尺读出游标尺零刻线前的毫米数1L ； （3）、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是精确度?=n L 2, 得游标尺示数L 2； （4）、测量结果精确度?+=+=n L L L L 121，对于不同规格的游标卡尺读数方法如下表所示：
5、注意单位和有效数字“0” 游标尺不需要估读。 二、螺旋测微器（也叫千分尺） 器材实物：（如右图） 测量范围：0～25 mm 精 度0.01mm 50 0.5mm == 读数方法：（ 这些是干什么的？）
