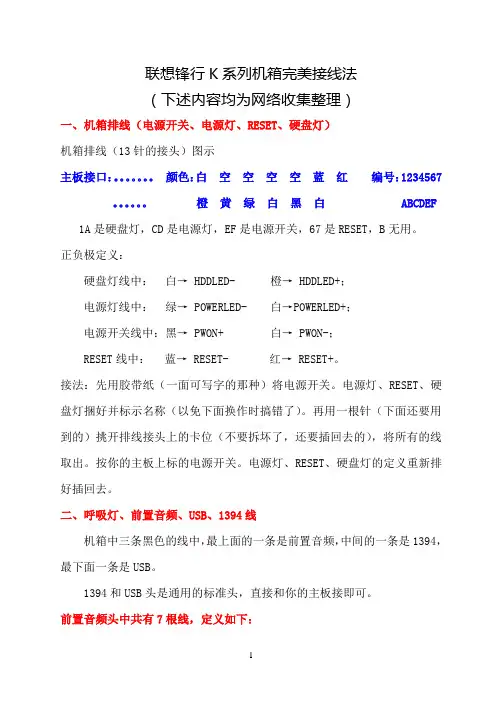

联想锋行K系列机箱完美接线法
（下述内容均为网络收集整理）
一、机箱排线（电源开关、电源灯、RESET、硬盘灯）
机箱排线（13针的接头）图示
主板接口：。。。。。。。颜色：白空空空空蓝红编号：1234567 。。。。。。橙黄绿白黑白 ABCDEF 1A是硬盘灯，CD是电源灯，EF是电源开关，67是RESET，B无用。
正负极定义：
硬盘灯线中：白→ HDDLED- 橙→ HDDLED+；
电源灯线中：绿→ POWERLED- 白→POWERLED+；
电源开关线中：黑→ PWON+ 白→ PWON-；
RESET线中：蓝→ RESET- 红→ RESET+。
接法：先用胶带纸（一面可写字的那种）将电源开关。电源灯、RESET、硬盘灯捆好并标示名称（以免下面换作时搞错了）。再用一根针（下面还要用到的）挑开排线接头上的卡位（不要拆坏了，还要插回去的），将所有的线取出。按你的主板上标的电源开关。电源灯、RESET、硬盘灯的定义重新排好插回去。
二、呼吸灯、前置音频、USB、1394线
机箱中三条黑色的线中，最上面的一条是前置音频，中间的一条是1394，最下面一条是USB。
1394和USB头是通用的标准头，直接和你的主板接即可。
前置音频头中共有7根线，定义如下：
◆白麦克风左（MIC2_L）；
◆黄麦克风右 (MIC2_R)；
◆绿麦克风接入侦测(MIC2_JD)；
◆比较粗的黑色（原线中与白色线在一起的这根）接地（AGND）；
◆红前置右声道输出（OUT_R）；
◆蓝前置左声道输出（OUT_L）；
◆比较细点的黑色（OUT_JD）前置输出侦测脚。
一般的主板上的前置音频接口是10针的，我们要改造一下锋行机箱的前置音频线才能与普通的主板接上。先将前置音频线按老办法从接头中取出（先用胶带纸标出定义，特别是原线中与白色线在一起的这根接地线一定要标出来）。再利用呼吸灯的10针接头（呼吸灯只要三针的接头即可，用你原先的前置音频接头与这个呼吸灯的接头互换）按你的主板上的前置音频定义重新排好插回去。因为呼吸灯的10针接头中有的孔是堵住的，可利用你手上帮助挑开排线接头卡位的针，先用钳子夹住针，用火机将针烧红，将堵住的孔烫开。
读卡器线
读卡器线（直接连到机箱上读卡器的那根线）中有一排的排列如下：
红白绿（空）黑
用老办法将这个孔烫开，把黑色的线跳到这个孔中。然后将读卡器线接到主板的USB接口中即可。
呼吸灯改造方法一：
呼吸灯线是个10针的接头，内有三根线，与主板的COM输出针脚接即可。如果没有其实也无所谓，因为这个接头只有在与联想原装机主板接才有用。非原装的只能用机箱前的转盘调灯的颜色，但灯的电源线还是要接，如果你的电源没有这根电源线，也可用电源上的软驱电源线改造一下接上。
呼吸灯改造方法二：
联想锋行K系列电脑曾经是一款非常经典的机型，外观经典，性能突出！但是随着新一代的锋行X系列的推出，机箱有了很大的改变，唯一不变的就是机箱中间的那个大眼睛——模式转换开关，即呼吸灯。
但是很多的用户的锋行K系列的电脑都到了该升级的时候或者在网上买的锋行K系机箱，有时候要换电源，这样问题就出现了，市场上的电源是没有联想专用的呼吸灯电源插口的，所以呼吸灯只能停用，但很多人就是冲着呼吸灯才买锋行的，怎么能没用呼吸灯？
下面教大家改造呼吸灯的供电改造！这是在网上找不到的！独此一份！谢绝转载！
联想锋行K系机箱电源呼吸灯供电
联想电源对呼吸灯的供电为5V。
1、改造所需材料：①红、绿、黑导线各30CM左右，但不能太短！②一转二D型口导线。③8针主板插头及插针。④100K电阻一个！
2、制作8针插头的线头。
因为呼吸灯供电插头的电线为红、绿、黑三色，所以我也准备了红绿黑三色的导线，制作线头。
线头做好后的样子！（注：这个不好做，建议用主板USB插线替代！）
3.在绿线上焊接一个100K的电阻
焊接完成图在绿线焊电阻处套绝缘套后红线和绿线焊在一起！
4、之后和D型头的红线(5V)和黑线（GND）焊接起！
完成焊接后用黑胶布将焊接处绑扎！
5、上机测试
接线完成图
加电测试！呼吸灯亮了！
此方法用于锋行K系机箱换电源后的呼吸灯点亮方法！
附：插头定义与电路图
现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口。对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。 看看现在市面上，一般机箱音频线的标示： BIOSTAR 两种前置音频接口和对应的接线方法： 第一种、14针接口
标准7线接法： 1----MIC IN 2-----GND 3----MIC POWER 4-----不接 5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空 9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合 简化7线接法： 1---Mic IN 2---GND 3---MIC Bias 4----不接 5---SPKOUT-R 6---SPKOUT-R 7----不接8----空 9----SPKOUT-L 10----SPKOUT-L 11---12闭合13-14闭合
第二种、10针接口 前置音频接口位置如下图：
注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！ 补充二:前置USB接口 现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。你看看你的电脑机箱有前置US B接口吗？能使用吗？我想很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。这其中的原因很简单，商家以前还是接前置U SB口的，可是各个主板的接口没有统一的标准，经常给接错了以致烧了USB设备和主板，后来就再也不敢接前置USB接口了 其实接前置USB接口并不是什么难事，笔者帮别人装电脑的前置USB接口都接成功了。下面笔者就拿我自己新装的爱机，给大家来一步一步地介绍如何接前置USB接口。笔者的主板是技嘉8PE800 I845PE主板，主板上面带6个USB2.0接口，除了主板自带的两个USB接口外，剩下的四个USB接口都需要从主板的两个黄色的插座引出，随主板提供了一个有两个USB接口后置的挡板，接这个比较方便，直接接在一个黄色的插座就行了。你不用担心会接反，因为接不反。上面一排接口有5个针，下面一排接口只有4个针，第五个针被堵起来了，所以反了接不上。主板上剩下的一个黄色的插座当然就是接两个前置USB接口的了。
菜鸟进阶必读！主板跳线连接方法揭秘 2008-03-31 09:21:04来源: 泡泡网(北京)网友评论13 条进入论坛 作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，J S总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！

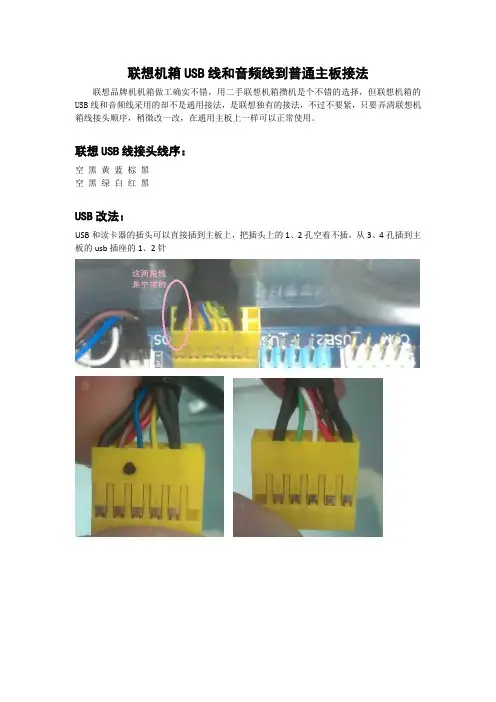

这款机箱确实挺厚重，除了丑点（塞桌子下边谁看得见）！值的改造下： 按你定义的数字改动如下： 1：前置USB（这个最好改，先说） 1 3 5 7 9 红绿白黑 口口口口 口口口口口 黑白绿红 2 4 6 8 10 用曲别针把上排那个堵住的口投出来，用缝衣针挑住黑线上的挡片抽出黑线，插到刚才的位置，并把刚才投出来的堵头，堵住5（不堵也可以，主要是标准USB 这儿是个缺针，堵住防止插错）；把下排四线全抽出来（用缝衣针帮忙），按上排顺序依次插入，就改装好了，于是最终变为： 1 3 5 7 9 红绿白黑 口口口口 口口口口口 红绿白黑 2 4 6 8 10 （标准USB接线定义是红白绿黑，联想的这儿定义有问题，不要怀疑，直接用，当然只要电源线不错，数据线反了也不会造成什么后果） 2、音频口（你标注的数字有点问题，看下边） 2 4 6 8 黑红红 口口口 口口口口 红白白（黑黑） 1 3 5 7 只需把3、4两线抽出，插到后边（你需要找一个10口的模块，或者两口的并在后边即可）9、10位置；7的双黑线抽出不用（这是地线，标准的是耳机放大电路，由于没有对应的定义，改造好后，前置音量可能有点小）。 2 4 6 8 10 黑红红 口口口口 口口口口口 红白白 1 3 5 7 9 防止短路，最好是把原来的7线双黑线塞到8里边去，没用了。 3、开机重启指示灯，如五楼所说，1、2是硬盘灯， 4、6、8、10是pcspeaker （不过这个功能好像都集成到主板上了），12、14是重启，3、 5、7是电源，9、11是重启。 2 4 6 8101214
紫蓝橙 口口口口口口口 口口口口口口 红黄绿灰黑棕 1 3 5 7 91113 改造之后如下，把原来13的堵头装到10位置剩下一个黄线没用了，随便塞到1 1-14哪个口里就行了： 2 4 6 8101214 灰绿黑棕 口口口口口口 口口口口口口口 红紫蓝橙 1 3 5 7 91113 当然，你也可以黄和绿换一下，这样你的电源灯就是黄颜色的了（绿线当然是绿色）。 回复 ?11楼 ?2010-07-10 23:52 ?举报 | ? ?虎兕出于柙 ? 老觉着有点别扭，原来是你给的图都是反着的，改造的第一步用了你的图，有点不够直观，应该是： 2 4 6 8 10 改造后：2 4 6 8 10 黑白绿红红绿白黑 口口口口口口口口口口 口口口口口口口口 红绿白黑红绿白黑 1 3 5 7 9 1 3 5 7 9 另外，最后那个电源啥的，最好找个10针模块，多的那个线插到空白的孔里。 回复 ?12楼
主板跳线连接技巧/HD AUDIO连线接法图例 时间：2010-05-30 18:38:08 来源：作者： 作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU 应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！
华硕主板接线方法 2009-01-19 09:45 华硕主板接线方法 很多朋友装机的时候会优先考虑华硕的主板，但是华硕的主板接线的规律一般和前一页我们讲到的不太一样，但是也非常具有代表性，所以我们在这里单独提出来讲一下。 非太平洋网图片，内容及服务网络与本站无关
非太平洋网图片，内容及服务网络与本站无关 上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。 下面我们来找一下这个的规律。首先，SPEAKER的规律最为明显，4Pin在一起，除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候，我们首先确定SPeaker的位置。然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，Power开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。 ● 其他无规律主板的接线方式：
非太平洋网图片，内容及服务网络与本站无关 除了前面我们讲到的，还有一些主板的接线规律并不太明显，但是这些主板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都有标识），并且在插针底座上用颜色加以区分，如上图。大家遇到这样主板的时候，就按照标识来插线就可以了。 看到现在，相信你已经明白了装机员用钥匙开机的秘密了吧，实际上也就是POWER相应的插针进行短接，很简单。 ●前置USB 前置USB的接线方法实际上非常简单，现在一般的机箱都将前置USB的接线做成了一个整体，大家只要在主板上找到相应的插针，一起插上就可以了。一般来说，目前主板上前置USB的插针都采用了9Pin的接线方式，并且在旁边都有明显的USB 2.0标志。

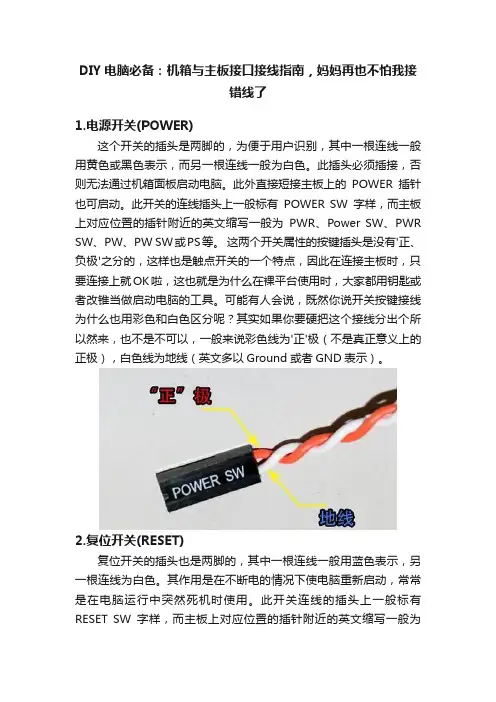

主板跳线接法大全,电脑主板电源和指示灯的连接方法 1、主板跳线接法，也就是主板电源和指示灯的连接1电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。 2、复位开关连接线 用来热启动计算机用的。连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。 3、电源指示灯连接线 先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板 上标有“PWR LED”或是“P LED”字样的插针上。 提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。 4、硬盘指示灯连接线 先找到标有“H。D。D。LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上。插时要注意方向性。一般主板会标有“HDD LED+”、“HDD LED-”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED-”插针上。 5、扬声器连接线 先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上。红色插正极，黑色插负极。 电源开关：白色+正极，棕色—负极正反插均可 复位开关：白蓝两种颜色，正反插可随便。 电源开关：绿色的插在P LED+插针上，白色的插在P LED插针上。 硬盘指示灯：绿色插在“PLED+”，白色插在“HDD LED-”插针上。 扬声器：红色插正极，黑色插负极。 把机箱上的那些插头仔细看一下，基本上会标为以下几种： 1：POWER SW也有叫PW SW的(这个是机箱电源开关，用于机箱按钮控制通断的)，在主板上会有对应的接口，插进去即可。如果不懂可以看说明书，上面标的非常清楚(以下同)。正负极插反没关系，不会烧 任何东西。 2：RESET SW (机箱复位键)，用于重启电脑。同样正负极插反也没关系。不会烧东西。 3：HDD LED有的也叫IDE LED 这个通常用来连接硬盘，显示硬盘工作状态。这个插反也仍然没关系， 但硬盘灯不会亮，如果发现不亮，调换顺序即可。 4：port + port - 有的只标P+ P-(电源指示灯) 这两根针通常会分开，中间可能会空一针。但有的主板是连在一起的。同样需要参考说明书。有的机箱连接线则会做在一起，中间空一针。插反也没关系，如果打开 电脑电源灯不亮，调换顺序即可。 5：speaker 这个是机箱喇叭电源，用于提示用户各组件工作状态。通常为两排，八针设置，中间缺一针，
图解：主板电线接法（电源开关、重启等）图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等） 一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。 一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。 一般电源线接口如下： 电源LED灯 + －电源开关 。。。。 。。。。。 + －重启未定义接口（这果多一个接口，貌似没用的） 硬盘LED灯 一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。 其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。 菜鸟进阶必读！主板跳线连接方法揭秘 初级用户最头疼的跳线连接 作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
各种主板跳线说明 作者：遐想网络文章来源：遐想网络点击数：39243 更新时间：2006-1-5 【前置USB与音频的说明】 机箱前置USB/音频线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB和音频设备，重则烧毁USB设备或主板。 §机箱前置USB接线的定义 首先还是了解一下机箱上前置USB各个接线的定义。通常情况下，红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GROUND或GND）。某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB线做到一个模块上（诸如银河5GNO1、5GNO2、B01机箱，Lite-OnG525E机箱，嘉田5208机箱等），有的机箱厂商考虑到USB线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识（诸如爱特立机箱、富士康机箱、永阳YY5601机箱等），这样为了适应很多类型的USB接口（以下介绍）。但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将USB 线接错！ §主板USB针脚的定义 下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法： 第一类：8针型 该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
联想主板使用普通机箱前置音频的接法 家悦系列用msi主板前置音频线用的是7根针的，分别是 1： FMIC IN 颜色是白色 2：地黑色 3：SPEAKER_R 蓝色 4：line_OUTR 绿色 5:SPEAKER_L 红色 6：line_OUTL 黄色 7:地黑色 8：空 联想主板使用普通机箱前置音频的接法 这个问题也曾经困惑本人许久，查了好多资料终于搞定，现在把做法写在下面。 联想的主板音频线采取的是七针接法，这与普通机箱的九针接法，完全不一样，所以引起了不少的麻烦！经过本人的研究，终于成功找到了接线的方法。大体上解决的方法有两个！
其中之一，是不使用前面板的方法。如下面是七针音频的相关示意图，如果要后置发音的话，只需要将11，12短接，13，14短接即可！但是要前置面板也使用的话，就稍微的麻烦一点了！ 请对照九针的示意图！即普通面板的接线！ 按照其自定义接线的方法！可以看出七针与九针的差别，在于九针的3，4两根！所以要将其舍弃不用！然后将5与6，9与10提前，7号线则移到第8根线上！具体示意图请看下面第三个图！ 联想主板前置音频接线（图一） ●9●10 ●11 ●12 ●13 ●14 ●15 ○16 9 MIC 10 GND (MIC) 11 Front LINE Out(R) 12 LINE Next(R) 13 Front LINE Out(L) 14 LINE Next(L) 15 GND (fLO) 16 (Cut away) 但普通主板的接线定义为（图二） ●1●2 ●3●4 ●5●6 ●7○8 ●9●10 1 、AUD_MIC 前面板麦克输入 2、 AUD_GND 模拟音频电路用地线 3、 AUD_MIC_BIAS 麦克供电电源 4、 AUD_VCC 给模拟音频电路用的已滤波的+5V供电 5、 AUD_FPOUT_R 前面板右声道音频信号 6、 AUD_RET_R 前面板右声道音频信号返回 7、 HP_ON 保留给将来耳机放大电路用 8、 KEY 空针脚 9、 AUD_FPOUT_L 前面板左声道音频信号 10、AUD_RET_L 前面板右声道音频信号 九针改七针（图三）
电脑机箱前置音频线接法全攻略 英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。微软的新操作系统vista推出UAA音频。这些音频标准对机箱的前置音频面板和接口都有各自的规定。主板的前置音频连接座也有变化。本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。 一、英特尔AC97前置音频接口的规范要点 英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。要点如下： 1、音频连接器 连接器设计应当支持使用标准的前面板麦克和耳机。要能够直接的使用音频而不需要特别的软件。前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。 2、电气连接 两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。 音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。经过前面板插座再由 AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。 当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。如下图：
联想锋行K系列机箱完美接线法 （下述内容均为网络收集整理） 一、机箱排线（电源开关、电源灯、RESET、硬盘灯） 机箱排线（13针的接头）图示 主板接口：。。。。。。。颜色：白空空空空蓝红编号：1234567 。。。。。。橙黄绿白黑白 ABCDEF 1A是硬盘灯，CD是电源灯，EF是电源开关，67是RESET，B无用。 正负极定义： 硬盘灯线中：白→ HDDLED- 橙→ HDDLED+； 电源灯线中：绿→ POWERLED- 白→POWERLED+； 电源开关线中：黑→ PWON+ 白→ PWON-； RESET线中：蓝→ RESET- 红→ RESET+。 接法：先用胶带纸（一面可写字的那种）将电源开关。电源灯、RESET、硬盘灯捆好并标示名称（以免下面换作时搞错了）。再用一根针（下面还要用到的）挑开排线接头上的卡位（不要拆坏了，还要插回去的），将所有的线取出。按你的主板上标的电源开关。电源灯、RESET、硬盘灯的定义重新排好插回去。 二、呼吸灯、前置音频、USB、1394线 机箱中三条黑色的线中，最上面的一条是前置音频，中间的一条是1394，最下面一条是USB。 1394和USB头是通用的标准头，直接和你的主板接即可。
前置音频头中共有7根线，定义如下： ◆白麦克风左（MIC2_L）； ◆黄麦克风右 (MIC2_R)； ◆绿麦克风接入侦测(MIC2_JD)； ◆比较粗的黑色（原线中与白色线在一起的这根）接地（AGND）； ◆红前置右声道输出（OUT_R）； ◆蓝前置左声道输出（OUT_L）； ◆比较细点的黑色（OUT_JD）前置输出侦测脚。 一般的主板上的前置音频接口是10针的，我们要改造一下锋行机箱的前置音频线才能与普通的主板接上。先将前置音频线按老办法从接头中取出（先用胶带纸标出定义，特别是原线中与白色线在一起的这根接地线一定要标出来）。再利用呼吸灯的10针接头（呼吸灯只要三针的接头即可，用你原先的前置音频接头与这个呼吸灯的接头互换）按你的主板上的前置音频定义重新排好插回去。因为呼吸灯的10针接头中有的孔是堵住的，可利用你手上帮助挑开排线接头卡位的针，先用钳子夹住针，用火机将针烧红，将堵住的孔烫开。 读卡器线 读卡器线（直接连到机箱上读卡器的那根线）中有一排的排列如下： 红白绿（空）黑 用老办法将这个孔烫开，把黑色的线跳到这个孔中。然后将读卡器线接到主板的USB接口中即可。 呼吸灯改造方法一：
主板跳线接法图解详解 作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。 这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。 看完本文，连接这一大把的线都会变得非常轻松

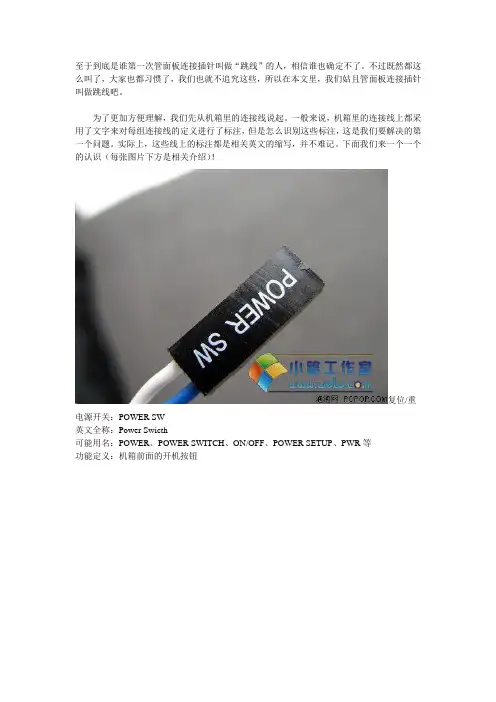

至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！ 电源开关：POWERSW 英文全称：PowerSwicth 可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等 功能定义：机箱前面的开机按钮 复位/重启开关：RESETSW 英文全称：ResetSwicth 可能用名：RESET、ResetSwicth、ResetSetup、RST等 功能定义：机箱前面的复位按钮
常用主板前置音频接口AUDIO是按Intel? 的I/O面板连接规范设计的。针脚定义(AUDIO)如下: 1 、AUD_MIC 前面板麦克输入 2、AUD_GND 模拟音频电路用地线 3、AUD_MIC_BIAS 麦克供电电源 4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电 5、AUD_FPOUT_R 前面板右声道音频信号 6、AUD_RET_R 前面板右声道音频信号返回 7、HP_ON 保留给将来耳机放大电路用 8、KEY 空针脚 9、AUD_FPOUT_L 前面板左声道音频信号 10、AUD_RET_L 前面板右声道音频信号 AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱，也可以应用于普通机箱的前置耳麦插口。由于第4针脚是给功率放大器提供+5V电源用的，所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚，否则会烧主板和耳麦的。 如果不使用前置音频插口，针脚5 & 6, 9 & 10 必须用跳线帽短接，这样输出信号才会转到后面的音频端口。否则后面的Line-Out音频接口将不起作用。 目前机箱前置耳麦插口的种类和连接: 一、基本按Intel? 的I/O面板连接规范设计，提供7条连接线： 这种前置音频插口的耳机插孔带有弹簧开关，多了两条左右声道返回主板的连线（LINE OUT RL和LINE OUT RR）。采用这种耳机插孔的机箱，其背面的音频输出插孔用于连接音箱，前置插孔用于连接耳机。当使用前置插孔连接耳机时，自动断开背面的音箱，拔出耳机时自动连接到音箱。 7条线与主板的前置音频接口JAUD1的连接方式如下： 麦克输入（MIC IN）————————>① 地线（GND）————————————>② 麦克电源（MIC POWER）——————>③ 面板右声道输出(LINE OUT FR)————>⑤ 面板右声道返回(LINE OUT RR)————>⑥ 面板左声道输出(LINE OUT FL) ————>⑨ 面板左声道返回(LINE OUT RL) ————>⑩ [请注意： ⑴AUDIO的麦克连接，MIC IN连接到1脚，MIC POWER连接到3脚，如果接反了会导致麦克没有输入或音量很小； ⑵一定要连接地线，必须连接到2脚；1 ⑶第5、9脚连接左右声道输出，第6、10脚连接左右声道返回。]
1、电源开关连接线 连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。 2、复位开关连接线 用来热启动计算机用的。连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。 3、电源指示灯连接线 先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上。 提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。 4、硬盘指示灯连接线 先找到标有“H.D.D.LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上。插时要注意方向性。一般主板会标有“HDD LED+”、“HDD LED-”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED-”插针上。 5、扬声器连接线 先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上。红色插正极，黑色插负极。 实际 电源开关：白色+正极，棕色—负极正反插均可 复位开关：白蓝两种颜色，正反插可随便。 电源开关：绿色的插在P LED+插针上，白色的插在P LED插针上。 硬盘指示灯：绿色插在“PLED+”，白色插在“HDD LED-”插针上。 扬声器：红色插正极，黑色插负极。 把机箱上的那些插头仔细看一下,基本上会标为以下几种. 1.POWER SW也有叫PW SW的(这个是机箱电源开关,用于机箱按钮控制通断的), 在主板上会有对应的接口,插进去即可.如果不懂可以看说明书,上面标的非常清楚(以下同).正负极插反没关系,不会烧任何东西. 2.RESET SW (机箱复位键),用于重启电脑.同样正负极插反也没关系.不会烧东西.

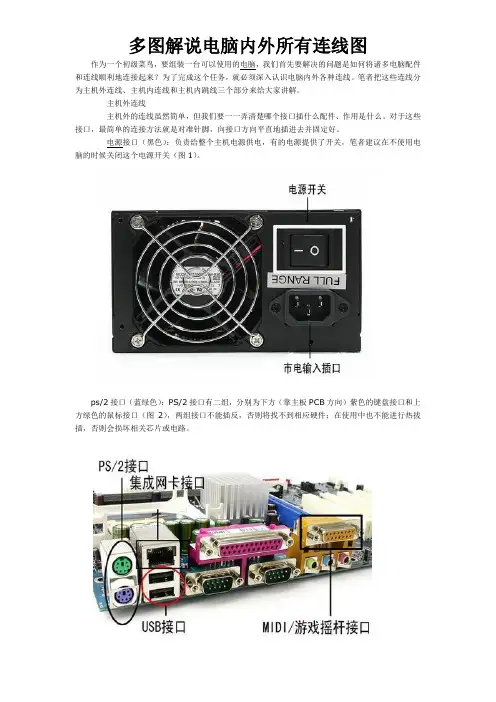

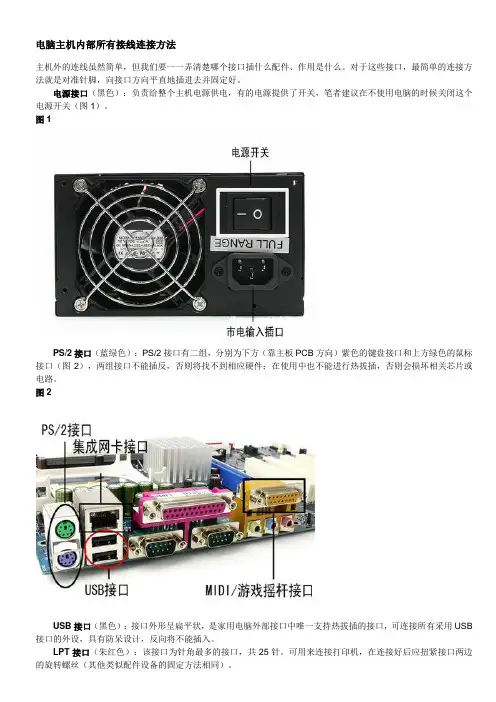

主板各种接口图解（插槽跳线） 一、主板供电接口图解 在主板上，我们可以看到一个长方形的白色插槽，这个白色插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24Pin与20Pin两种，在中高端的主板上，一般都采用24 Pin，低端的产品一般为20 Pin。 主板上24Pin的供电插槽 主板上20Pin的供电插槽 电源上为主板供电的24Pin接口 为主板供电的插槽采用了防呆式的设计，只有按正确的方法才能够插入。这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。 二、CPU供电接口图解 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的插座（有4Pin、6Pin和8Pin三种），如下图： 主板上提供给CPU单独供电的12V四pin供电插座 电源上提供给CPU供电的4Pin、6Pin与8Pin的接口 与给主板供电的插槽相同，同样采用了防呆式的设计，让我们安装起来得心应手。 三、SATA串口设备的安装图解 SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计。主板上的SATA接口如下图： 以上两幅图片都是主板上提供的SATA接口，但是“模样”不太相同。下面的那张图中的SATA接口四周设计了一圈保护层，这样对接口起到了很好的保护作用，现在一些大品牌的主板上一般会采用这样的设计。 SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入。如下图： 另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。 SATA硬盘供电接口 普通四针梯形供电接口 四、PATA（IDE）并口设备的安装图解 PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂
机箱主板跳线接法详解（图） 作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。 这个叫做真正的跳线
首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。 看完本文，连接这一大把的线都会变得非常轻松 至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！
主板前置音频线接法 常用主板前置音频接口AUDIO是按Intel?的I/O面板连接规范设计的。针脚定义(AUDIO)如下: 1, AUD_MIC---------前面板麦克输入 2, AUD_GND---------模拟音频电路用地线 3, AUD_MIC_BIAS----麦克供电电源 4, AUD_VCC---------给模拟音频电路用的已滤波的+5V供电 5, AUD_FPOUT_R-----前面板右声道音频信号 6, AUD_RET_R-------前面板右声道音频信号返回 7, HP_ON-----------保留给将来耳机放大电路用 8, KEY-------------空针脚 9, AUD_FPOUT_L-----前面板左声道音频信号 10,AUD_RET_L-------前面板右声道音频信号 AUDIO的十针设计可应用于带有功率放大器和音箱的高档机箱，也可以应用于普通机箱的前置耳麦插口。由于第4针脚是给功率放大器提供+5V电源用的，所以在连接普通机箱的前置耳麦插口是千万不要把任何一条线连接到第4针脚，否则会烧主板和耳麦的。 如果不使用前置音频插口，针脚5 & 6, 9 & 10 必须用跳线帽短接，这样输出信号才会转到后面的音频端口。否则后面的Line-Out音频接口将不起作用。 基本按Intel?的I/O面板连接规范设计，提供7条连接线： 这种前置音频插口的耳机插孔带有弹簧开关，多了两条左右声道返回主板的连线（LINE OUT RL 和LINE OUT RR）。采用这种耳机插孔的机箱，其背面的音频输出插孔用于连接音箱，前置插孔用于连接耳机。当使用前置插孔连接耳机时，自动断开背面的音箱，拔出耳机时自动连接到音箱。 麦克输入（MIC IN）————————>① 地线（GND）———————————>② 麦克电源（MIC POWER）——————>③ 面板右声道输出(LINE OUT FR)—-——>⑤ 面板右声道返回(LINE OUT RR)——-—>⑥ 面板左声道输出(LINE OUT FL) ———>⑨ 面板左声道返回(LINE OUT RL) ———>⑩注意： ?AUDIO的麦克连接，MIC IN连接到1脚，MIC POWER连接到3脚，如果接反了会导致麦克没有输入或音量很小； ?一定要连接地线，必须连接到2脚； ?第5、9脚连接左右声道输出，第6、10脚连接左右声道返回。
联想主板前置音频接线 联想的主板音频线采取的是七针接法，这与普通机箱的九针接法，完全不一样，所以引起了不少的麻烦！经过本人的研究，终于成功找到了接线的方法。大体上解决的方法有两个！ 其中之一，是不使用前面板的方法。如下面是七针音频的相关示意图，如果要后置发音的话，只需要将11，12短接，13，14短接即可！但是要前置面板也使用的话，就稍微的麻烦一点了！ 请对照九针的示意图！即普通面板的接线！ 按照其自定义接线的方法！可以看出七针与九针的差别，在于九针的3，4两根！所以要将其舍弃不用！然后将5与6，9与10提前，7号线则移到第8根线上！具体示意图请看下面第三个图！ 联想主板前置音频接线（图一） ●9●10 ●11 ●12 ●13 ●14 ●15 ○16 9 MIC 10 GND (MIC) 11 Front LINE Out(R) 12 LINE Next(R) 13 Front LINE Out(L) 14 LINE Next(L)
15 GND (fLO) 16 (Cut away) 但普通主板的接线定义为（图二） ●1●2 ●3●4 ●5●6 ●7○8 ●9●10 1 、AUD_MIC 前面板麦克输入 2、AUD_GND 模拟音频电路用地线 3、AUD_MIC_BIAS 麦克供电电源 4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电 5、AUD_FPOUT_R 前面板右声道音频信号 6、AUD_RET_R 前面板右声道音频信号返回 7、HP_ON 保留给将来耳机放大电路用 8、KEY 空针脚 9、AUD_FPOUT_L 前面板左声道音频信号 10、AUD_RET_L 前面板右声道音频信号 九针改七针（图三） ●1●2

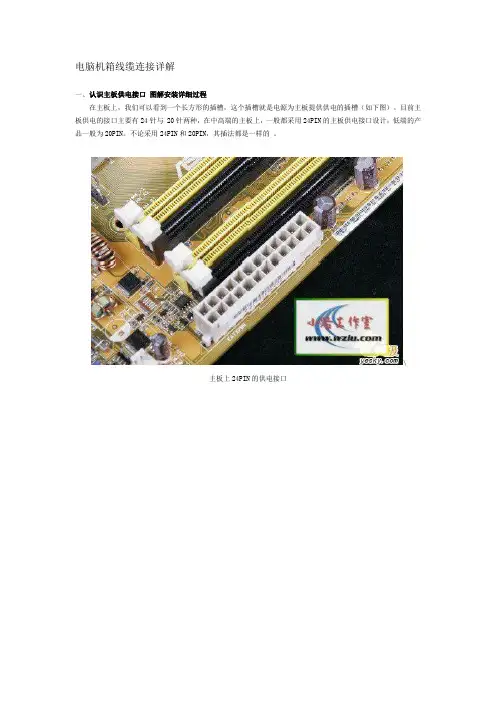

电脑组装图解教程之接口线缆安装细节 以Intel平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。 一、认识主板供电接口图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口
主板上20PIN的供电接口 电源上为主板供电的24PIN接口
为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。 二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：
主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 三、认识SATA串口图解SATA设备的安装
SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。
主板前置ＵＳＢ插线接法大全 主板前置ＵＳＢ插线接法大全 机箱前置USB线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法 使用USB设备，重则烧毁USB设备或主板。 一、机箱前置USB接线的定义： 首先还是了解一下机箱上前置USB各个接线的定义。 通常情况下： 红线：电源正极（接线上的标识为：+5V或VCC）； 白线：负电压数据线（标识为：Data-或USB Port -）； 绿线：正电压数据线（标识为：Data+或USB Port +）； 黑线：接地（标识为：GROUND或GND）。 某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB线做到一个模块上。有的机箱厂商考虑到USB 线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口。但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将 USB线接错！ 二、主板USB针脚的定义： 下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同， 但不外乎以下几大类型与接线方法： 第一类：8针型： 该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
第二类：9针型： 该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。该类型的USB针脚接线较为统一，可通用于大多数主板。 第三类：10针型：
