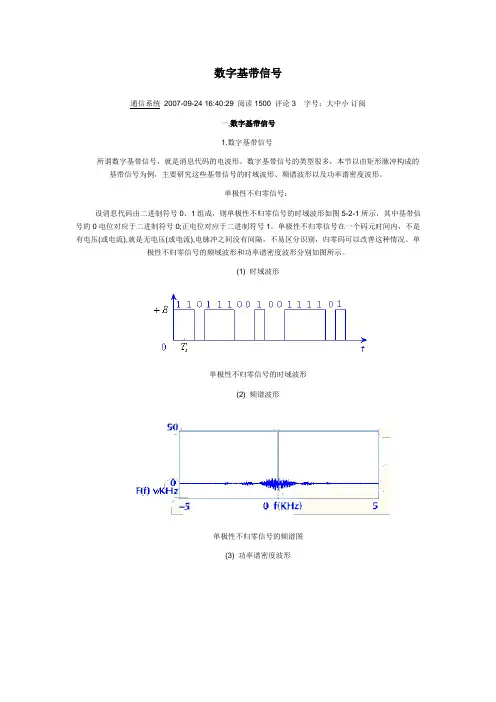

数字基带信号
通信系统2007-09-24 16:40:29 阅读1500 评论3 字号：大中小订阅
一,数字基带信号
1.数字基带信号
所谓数字基带信号，就是消息代码的电波形。数字基带信号的类型很多，本节以由矩形脉冲构成的基带信号为例，主要研究这些基带信号的时域波形、频谱波形以及功率谱密度波形。
单极性不归零信号：
设消息代码由二进制符号0、1组成，则单极性不归零信号的时域波形如图5-2-1所示，其中基带信号的0电位对应于二进制符号0;正电位对应于二进制符号1。单极性不归零信号在一个码元时间内，不是有电压(或电流),就是无电压(或电流),电脉冲之间没有间隔，不易区分识别，归零码可以改善这种情况。单极性不归零信号的频域波形和功率谱密度波形分别如图所示。
(1) 时域波形
单极性不归零信号的时域波形
(2) 频谱波形
单极性不归零信号的频谱图
(3) 功率谱密度波形
单极性不归零信号的功率谱密度
单极性归零信号：
设消息代码由二进制符号0、1组成，则单极性归零信号的时域波形如图5-2-4所示，发"1"码时对应于正电位，但持续时间短于一个码元的时间宽度，即发出一个窄脉冲，当发"0"码时，仍然完全不发送电流，所以称这种信号为单极性归零信号。单极性归零信号的频域波形和功率谱密度波形分别如图5-2-5、图5-2-6
所示。
(1) 时域波形
单极性归零信号的时域波形
(2) 频谱波形
单极性归零信号的频谱图
(3) 功率谱密度波形
单极性归零信号的功率谱密度
双极性不归零信号：
设消息代码由二进制符号0、1组成，则双极性不归零信号的时域波形如图5-2-7所示，其中基带信号的负电位对应于二进制符号0;正电位对应于二进制符号1。双极性不归零信号的频域波形和功率谱密度
波形分别如图所示。
(1) 时域波形
双极性不归零信号的时域波形
(2) 频谱波形
双极性不归零信号的频谱图
(3) 功率谱密度波形
双极性不归零信号的功率谱密度
双极性归零信号：
双极性归零信号是双极性波形的归零形式，双极性归零信号的时域波形如图5-2-10所示，其中负的窄脉冲对应于二进制符号0;正的窄脉冲对应于二进制符号1，此时对应每一符号都有零电位的间隙产生，即相邻脉冲之间有零电位的间隔。双极性归零信号的频域波形和功率谱密度波形分别如图所示。
(1) 时域波形
双极性归零信号的时域波形
(2) 频谱波形
双极性归零信号的频谱图
(3) 功率谱密度波形
双极性归零信号的功率谱密度 2.数字信号的基带传输
一个数字通信系统的模型可由图表示。
数字通信系统模型
从消息传输角度看，该系统包括了两个重要的变换:
(1) 消息与数字基带信号之间的变换；
(2) 数字基带信号与信道信号之间的变换。
通常，前一个变换由发收终端设备来完成，它把无论是离散的还是连续的消息转换成数字的基带信号；而后一变换则由调制和解调器完成。然而，在数字通信中并非所有通信系统都要经过以上两个变换过程，在某些有线信道中，特别是传输距离不太远的情况下，可以不经过调制和解调过程而让数字基带信号直接进行传输，我们称之为数字信号的基带传输。与此相应，另外一些信道，比如在无线信道和光信道中，数字基带信号则必须经过调制，将信号频谱搬移到高频处才能在信道中传输，我们把这种传输称为数字信
号的频带传输。
二,数字基带信号码型介绍
1.数字基带信号的码型
数字基带信号的码型设计原则
数字基带信号是数字信号的电脉冲表示，不同形式的数字基带信号具有不同的频谱结构，合理地设计数字基带信号以使数字信息变换为适合于信道传输特性的频谱结构，是基带传输首先要考虑的问题。通常又把数字信息的电脉冲表示过程称为码型变换，在有线信道中传输的数字基带信号又称为线路传输码型。
数字基带信号的频谱中含有丰富的低频分量乃至直流分量。当传输距离很近时，高频分量衰减也不大。但是数字设备之间长距离有线传输时，高频分量衰减随距离的增加而增大，同时信道中通常还存在隔直流电容或耦合变压器，因而传输频带的高频和低频部分均受限。
所以，在设计数字基带信号码型时应考虑以下原则:
(1) 线路传输码的频谱中无直流分量和只有很小的低频分量;
(2) 线路传输码的编译码过程应与信源的统计特性无关;
(3) 便于从基带信号中提取定时信息;
(4) 基带传输信号具有内在的检错能力;
(5) 尽可能提高传输码型的传输效率。
以上各项原则并不是任何基带传输码型均能完全满足，通常是根据实际要求满足其中的若干项。
AMI码：AMI码即传号交替反转码。
HDB3码：HDB3码即三阶高密度双极性码。
PST码：PST码即成对选择三进码。
Manchester码：Manchester码又称双相码。
CMI码:CMI码又称传号反转码。
Miller码又称延迟调制码
2.AMI码
(1)编码规则:
消息代码中的0 传输码中的0
消息代码中的1 传输码中的+1、-1交替
例如:
消息代码:1 0 1 0 1 0 0 0 1 0 1 1 1
AMI码: +1 0 -1 0 +1 0 0 0 -1 0 +1 -1 +1
(2)AMI码的特点:
a 由AMI码确定的基带信号中正负脉冲交替，而0电位保持不变;所以由AMI码确定的基带信号无直
流分量，且只有很小的低频分量;
b 不易提取定时信号，由于它可能出现长的连0串。
(3)解码规则
从收到的符号序列中将所有的-1变换成+1后，就可以得到原消息代码
3.基带脉冲传输与码间干扰
能够表示数字信息的基带波形可以有多种形式，其中较常见的基本波形是以其幅度有无或正负来表示数字信息的形式。本节在此基础上讨论基带脉冲传输的基本特点。
首先，我们来看一下基带信号传输系统的典型模型，如图所示。
基带传输系统方框图
为了便于分析，把数字基带信号的产生过程分成码型编码和波形形成两步，码型编码的输出信号为脉冲序列，波形形成网络将每个脉冲转换成一定波形的信号。
传输信道是广义的，它可以是传输介质，也可以是带调制解调器的调制信道。
接收滤波器的作用是:使噪声尽量地得到抑制，而使信号通过。
抽样判决器将收到的波形恢复成脉冲序列，最后经码型译码，得到发送端所要传输的原始信息码元。
4.部分响应系统
(1)虽然理想低通能达到无码间干扰且频带最节省，但要求系统的码元速率和取样定时十分准确，另
外物理上难以实现。
(2)等效理想低通传输特性，例如升余弦滚降特性，这种特性的单位冲激响应的“尾巴”衰减较快，对定
时要求不像理想低通那样严格，但所需的频带变宽了，频带利用率下降了。
因此，高的频带利用率和系统单位冲激响应的“尾巴”衰减快是相互矛盾的，能否寻求一种可实现的传输系统，它允许存在一定的，受控制的符号间干扰。而在接收端可以消除，这样的系统既能使频带利用率提高到理论上的最大值，又可降低对定时取样精度的要求，这类系统称为部分响应系统。
三,滤波器的结构
1.基带传输中的时域均衡
均衡的基本概念及分类
在基带传输中，除了噪声，符号间干扰是影响传输质量的主要因素。尽管在设计系统形成滤波器时是按照奈氏第一准则的要求，但是，在实际通信时，总的传输特性将会偏离理想特性，这就会引起符号间
干扰，要克服这种偏离采用均衡。
均衡器又分为频域均衡器和时域均衡器。
频域均衡的思路是利用幅度均衡器和相位均衡器来补偿传输系统的幅频和相频特性的不理想性，以达到所要求的理想形成波形，从而消除符号间干扰，是以保持形成波形的不失真为出发点的；
时域均衡的思路是根据大多数高、中速数据传输设备的判决可靠性，都是建立在消除取样点的符号间干扰的基础上，并不要求传输波形的所有细节都与奈氏准则所要求的理想波形一致，利用接收波形本身来进行补偿，消除取样点的符号间干扰，提高判决的可靠性。
时域均衡是对信号在时域上进行处理，较之频域均衡更为直接和直观。本节主要讨论时域均衡的基
本原理。
2.横向滤波器的结构
横向滤波器，由无限多的按横向排列的延迟单元及抽头系数构成，抽头间隔等于码元周期，每个抽头的延时信号经加权后送入一个相加电路后输出。如图所示。每个抽头的加权系数是可调的。
3.多进制数字频率调制的原理
多进制数字频率调制是二进制数字频率健控方式的推广。本节只简单介绍一个多进制频率调制系统的调制和解调的原理。图中给出了MFSK调制器的方框图，调制是采用频率选择法实现，种频率由
位输入信息确定
多进制频率调制系统的调制方框图
串并变换电路和逻辑电路将输入的二进制码转换成多进制码。当某组二进制码到来时，逻辑电路的输出仅打开相应的一个门电路，将和该门电路相应的载波发送出去;其他频率对应的门电路此时是关闭的。
当一组组二进制码元输入时，通过相加器输出的就是一个多进制频率键控的波形。
多进制频率调制系统的解调方框图
多进制频率调制系统的解调方框图如图6-6-7所示，解调器M由个带通滤波器、M个包络检波器及一个抽样判决器和相关的逻辑电路组成。各带通滤波器的中心频率分别是M个载频的频率。当某一载频输入时，只有一个带通滤波器有信号及噪声通过，而其他带通滤波器只有噪声通过。抽样判决器通过比较在抽样时刻上各包络检波器的输出电压，选出最大值作为输出。
4.最小移频键控(MSK)方式
最小移频键控(MSK)是移频键控(FSK)的一种改进型。在FSK方式中，相邻码元的频率不变或者跳变一个固定值。在两个相邻的频率跳变的码元之间，其相位通常是不连续的。MSK是对FSK信号作某种改
进，使其相位始终保持连续不变的一种调制。
最小移频键控又称快速移频键控(FFSK)。这里“最小”指的是能以最小的调制指数(即0.5)获得正交信号;而“快速”指的是对于给定的频带，它能比PSK传送更高的比特速率。
四,通信原理相关知识
1.超宽带无线通信技术简介
摘要：本文首先介绍了超宽带（UWB）技术的定义及其频谱规划情况，分析了UWB的调制与多址技术，然后介绍了目前IEEE 802.15.3 SG3a建议使用的UWB路径损耗模型及多径信道模型，最后展望了UWB技术的应用前景及目前发展状况与需要进一步研究的问题。
引言
超宽带技术不同于其它无线通信技术，它具有隐蔽性好、抗多径和窄带干扰能力强、传输速率高、系统容量大、穿透能力强、低功耗、系统复杂度低等一系列优点，而且可以重复利用频谱，解决频谱拥挤
不堪的问题。
超宽带的概念
UWB的定义
超宽带的定义经历了以下几个阶段：
1989年前，超宽带信号主要是通过发射极短脉冲获得，这种技术广泛用于雷达领域并使用脉冲无线
电这个术语，属于无载波技术。
1989年美国国防部（DARPA）首次使用超宽带这个术语，并规定若一个信号在20dB处的绝对带宽大于1.5GHz或分数带宽大于25％，则这个信号就是超宽带信号。
2002年FCC颁布了UWB的频谱规划，并规定只要一个信号在10dB处的绝对带宽大于0.5GHz或分数带宽大于20％，则这个信号就是超宽带信号。这个定义使得超宽带信号不再局限于脉冲发射，分数带
宽定义为：
其中，f_{H}、f_{L}分别为系统的高端和低端频点。一般超宽带脉冲无线电使用分数带宽定义，可知，一个信号是否是UWB信号取决于中心频率。若信号A与信号B带宽相同，但A的中心频率远高于B的中心频率，则A的分数带宽很小，A不属于UWB信号。
UWB的频谱规划
FCC关于UWB系统的频谱模板
根据FCC的规定，UWB 在无需授权机制下允许的通信频谱范围为3.1～10.6 GHz，并在这一频率范围内，带宽为1MHz的辐射体在三米距离处产生的场强不得超过500 V/m，相当于功率谱密度为
75nw/MHz，即41.3dBm/MHz。FCC 规定的UWB频谱范围和谱密度限制分为室内、室外两个标准。
其他国家的频谱模板
为了更有效的进行频谱管理，各国的频谱管理机构提出了一些新的频谱管理思路。新加坡于2003年2月底宣布启动“超宽带计划”，积极发展UWB技术，并且为了进行测试提出了一套新的模板。日本则正在讨论UWB走向实用应解决哪些课题，并于2004年3月24日发布了中期草案报告，并提出两个模板修正提议。这些模板基本上都是基于FCC标准提出的，在部分频段上与FCC标准完全一致。
UWB的调制与多址技术
无载波方案（脉冲无线电方案）
早期的UWB 系统是通过发送一串时间上不重叠的纳秒级脉冲来传输数据的，不像传统通信系统使用正弦波把信号调制到载频上，所以又称为基带无载波系统。
TH-UWB
TH-UWB是指由实现多址的PN码来决定脉冲的发射时刻，属于伪随机跳时多址方式。数据调制则
可采用PAM或PPM。
TH-PAM
这种方式中，发送的数据采用PAM调制，脉冲的发送时刻受伪随机序列控制。C_{j}^{(k)}为第k个用户PN码的第j个码元，其取值范围为{0,N_{h} -1}，伪码周期为N_{p}。则第k个用户的信号波形为：
其中d_{j}是信息序列，T_{f}是脉冲重复周期，[ ]表示取整符号，上标k为用户索引，T_{c}表示跳时序列所控制的脉冲时延，数据符号周期T_{s}=N_{s}T_{f}。一个数据符号在持续时间上发射N_{s}个脉
冲，当N_{s}＝1时，则一个符号只发射一个脉冲。
TH-PPM
跳时脉冲位置调制TH PPM的信号波形为：
TH-PPM仍然是用N_{S}个单周期脉冲传送一个二进制信息符号，脉冲的发送时刻由跳时序列与待传
送的数据信息共同控制。
DS-UWB
这种方式中，发送的数据经伪随机序列扩频后再用BPSK调制，其信号波形为：
这种情况下码片持续时间T_{c}等于帧持续时间T_{f}，其中有关符号说明同TH-PAM模型。
在TH-UWB中信道资源是由时间与PN码组成，多址方式既可以是TDMA，也可以是CDMA；而DS-UWB的信道资源仅是PN码，其多址方式是CDMA。
基于载波的UWB
单载波DS-CDMA
在单载波DS-CDMA 方案中，经过DS-CDMA 扩频之后的信号再对载波进行调制，从而可以在合适的频带范围内传输。XtremeSpectrum 等公司提出的方案共有两个可用频段：3.1-5.15 GHz（低频段）和5.825-10.6 GHz（高频段）。UWB 信号通过对载波调制在这两个频段之一进行传输，或在这两个频段同时传输。为了避免对美国非特许的国家信息基础设施（UNII）频段和IEEE 802.11a 系统的产生干扰，这
两个频段之间的部分没有利用。
传统的无载波UWB方案存在较多低频分量，无法满足FCC规定的发射功率的限制。而单载波
DS-CDMA 方案通过频谱搬移解决了这一问题。
多频带正交频分复用(OFDM)方案
这种方案是将7.5 GHz频段划分成十几个500～600 MHz左右的子频带，在每个子频带上采用OFDM
技术实现宽带无线通信。
DS-UWB与多频带UWB的比较
2004年5月SG3a工作组确定了两个提案：无载波DS-UWB与多频带UWB。
UWB的路径损耗模型与多径信道模型
路径损耗模型
目前所用的窄带路径损耗模型都不随频率变化而变化，超宽带信号由于所涉及的频谱范围极宽，所
以路径损耗模型是频率的函数
假设发射机的发射的功率谱密度为P_{t}(f)，则接收到的功率谱密度为：
SG3a工作组对其子委员会在2002年11月提交的UWB的信道模型稍作改进后，于2003年7月颁布了UWB的室内信道模型，这个信道模型被假定在观察期间是静止的。
其中，X代表对数正态分布的信道增益的变化；K代表观察到的总群数；N(k)代表第k群中接收到的总多径数；_{nk}代表第k群中第n个多径分量的幅度：_{nk}=P_{nk} _{nk}，其中P_{nk}等概取值1来表示由于反射引起的信号极性发生翻转；_{nk}表示对数正态分布的第k群中第n个多径分量的幅度增益；T_{k}表示第k群的到达时间，即第k 群中第一个多径分量的到达时间；_{nk} 表示以T_{k}为时间基准，第k群中第n个多径分量的到达时间，所以每群中第一个多径分量的到达时间_{1k}为0。
这个模型在用于脉冲无线电时没有考虑到脉冲在经过信道传播后由于反射、散射其形状会发生变化。另外这个模型假设了衰落与时延无关，但是一些实验结果表明衰落深度随时延增大而增大。这是因为多径分量的到达时间间隔随时延增大而减小，因此时延越大，在一个可分辨的时间段上到达的多径数目就越大，根据中心极限定理此时信号经历的是瑞利衰落。所以对此信道模型还需继续改进。
UWB技术的应用前景非常诱人，如在高速无线个域网、无线以太接口链路、智能无线局域网、户外对等网络以及传感、定位和识别网络等众多领域有着广泛的应用，尤其是在数字家庭的应用。目前众多公司都选择无线家庭应用作为UWB技术的突破口。正因为有这些应用场景与许多优点，所以全球各大著名公司正在积极进行UWB无线设备的开发与推广。2002年5月，全球召开了关于UWB技术的第一次会议；2002年下半年至今，ITU-R 召开了两次会议专门讨论UWB技术，特别是电磁兼容问题。中国也积极参与各种会议，2003年10月由无线电监测中心派人参加ITU-R-SG1会议，讨论和研究UWB电磁兼容等问题。2003年信息产业部下达“UWB系统电磁兼容分析”软科学研究项目，由国家无线电监测中心承担、北京邮电大学协助研究。2004年9月24日“首届中国超宽带无线技术论坛”在北京国宾饭店召开。
2004年4月，Intel 展示的UWB传输速率高达480Mbps。2003年，Motorola生产出实用的UWB 收发设备，2004年8月获FCC批准，并已开始向全球客户提供样品，有望于2004年第三季度实现正式
商用化。而原来是Motorola子公司的飞思卡尔将于2004 年第四季度开始提供速度220Mbps的第三代双芯片UWB样片。飞思卡尔还计划在2005年发布速度为500Mbps和1Gbps的UWB 芯片样品。2004年5月，飞思卡尔与全球主要消费电器生产商海尔集团，在北京全国科学技术展览会上成功展示了利用超宽带无线技术将手提摄录机与等离子平面电视机无线连接。这是市场上首度采用DS-UWB融入家庭影音设备的全功能模式。预计消费者最快将于2004年底能够购买到具备UWB能力的产品。
UWB是一种新兴无线通信技术，有许多问题亟待研究。除了可控窄脉冲产生技术、UWB波形、收发机、天线及传播特性与信道模型等物理层技术需研究外，完整的通信协议还需研究链路接入协议、空中接口的灵活性、资源管理和移动管理等问题。另外，UWB与其它无线技术的互相兼容问题也是一个很重要
的课题。
2.一种基于SDH技术的雷达数据宽带传输技术
摘要：雷达数据包括回波、工作状态监控、雷达控制和话音四类，如何对此进行高效传输是雷达组网过程中必须解决的问题。本文提出了基于SDH(同步数字系列）传输技术实现雷达数据宽带传输的方案，给出了实现雷达数据传输的SDH网络拓扑结构和虚级联的数据通道分配方案。
(1)引言
雷达的预警探测信息是战场综合信息系统中重要的信息源，如何将此信息进行高效而无损伤地传输，以减小对微弱信号探测概率的影响，是雷达组网过程中必须解决的问题。传统的雷达信息传输方式有综合情报传输和图像传输两种。前者传输的是经过处理的综合情报，数据量较小，传输速率要求不高，以有线或短波无线信道进行传输，通常用于雷达站向指挥所的雷达情报传输。后者将一个雷达系统分为目标获取和信息处理两部分，目标获取部分通常是无人或少人值守的站，利用图像传输设备将雷达视频图像传输至信息处理部分，对目标信息的处理和判读在信息处理部分完成，这种方式可提高雷达的战场生存能力，尤其是可极大地减少人员的伤亡。目标获取部分所获得的目标视频、雷达状态信息以及对雷达的前端的控制信息必须实时传输，但现阶段图像传输设备采用有损压缩的方式对雷达视频进行压缩处理，以标准E1格式传输，其不可避免的缺点是有损压缩对雷达视频信号的损伤较大，有可能由此造成漏点甚至目标的误判，尤其是对象隐形飞机和巡航导弹等小信号目标探测的影响更大，同时这种传输方式只能实现点对点的传输。为提高雷达信号尤其时雷达视频信号的传输质量，同时在一定区域内使雷达能组成网络，本文探讨了一种基于SDH宽带传输技术的雷达信号传输方案，可大大减小视频信号的传输损伤，可在一定区域内组成雷达探测网，为信息处理部分对信息的处理和目标的判读，提高对小信号目标的探测概率。
(2)SDH技术概述
SDH传送网是由一整套分等级的标准传送结构组成的，适用于各种经适配处理的净负荷在光纤、微波、卫星等物理媒质上进行传送。该标准于1986年成为美国数字体系的新标准SONET，国际电信联盟标准部(ITU-T) 1988年将SONET修订后重新命名为同步数字系列(Synchronous Digital Hierarchy，SDH)，使之成为同时适用于光纤、微波、卫星传送的通用技术体制。
SDH技术具有全世界统一的网络节点接口，从而简化了信号的互通以及信号的传送、复用、交叉连接和交换过程，它有一套标准化的信息结构等级，称为同步传送模块STM (Synchronous Transport Module)。其最基本的模块为STM-1、STM-4和STM-16。SDH用来承载信息的是一种块状帧结构，块状帧由纵向9行和横向270×N列字节组成。整个帧结构由段开销区、净荷区和管理单元指针区三部分组成。其中段开销区主要用于网络的运行、管理、维护及指配，以保证信息能够正常灵活地传送，管理单元指针用来指示净荷区域内的信息首字节在STM-N帧内的准确位置，以便接收时能正确分离净荷。净荷区域用来存放用于信息业务的比特和少量的用于通道维护管理的通道开销字节。
SDH的帧传输时，按由左向右、由小到大的顺序排成串型码流依次进行。每帧传输时间为125μs，每秒传输1/125×106 =8 000帧。对STM-1而言，每帧能传输的比特数为8×(270×9×1)=19 940 bit，则STM-1的传输速率为19 440×8 000=155.52 Mbit/s，而STM-4为622.080 Mbit/s、STM-16为2 488.320 Mbit/s。
STM－1的基本帧结构如图1所示。
各种业务信号进入SDH的帧结构都要经过3个步骤，即映射、定位和复用。映射就是将各种进来的速率不等的信号先经过码速调整，再装入相应的标准容器C中，同时加入通道开销POH形成虚容器VC。定位就是将帧相位发生偏差的(称帧偏移)的信息收进支路单元或管理单元，它通过支路单元指针或管理单元指针的功能来实现。复用就是将多个低阶通道层信号通过码速调整进入高阶通道或将多个高阶通道层信号通过码速调整进入复用层的过程。我国使用的SDH帧复用映射结构如图2所示。
(3)雷达
信号的分类
本文的出发点是将雷达分为雷达前端站和雷达处理控制站两大部分，据此将一定区域内的雷达进行组网。前端站是雷达的射频部分，完成对目标信息的获取，形成目标回波，通常是无人或少人站，控制站完成原始回波的分析、处理、上报。为达到上述目的，同时使雷达安全、稳定、可靠工作，前后端之间需要传递与交换的信号包括雷达获取的原始回波信号、雷达状态信号、对雷达状态的控制信号、雷达控制站
与雷达前端站间的勤务信号。
a. 原始回波信号
原始回波即雷达获取的目标的原始视频回波信号，该信号反映了目标的全部特征。在对该信号进行传输时，通常要进行数字化处理，根据雷达型号的不同，其采样频率也不同。通过对常用警戒引导雷达的原始模拟视频信号进行统计分析，若进行8位数字采样，传输一路所需速率将达32 Mbps，若需对四个通道的信号进行传输，则传输速率需求将达128 Mbps。原始回波信号的传输方向为由雷达前端站和雷达处理
控制站的上行方向。原始回波信号传至处理控制站后要进行杂波图处理，因此对原始回波信号的传输在传
输时延、相位抖动等指标都有较高要求。
b. 雷达前端工作状态信号
本方案的基础是使雷达前端在无人或少人环境下工作，对前端的工作状态和工作参数以及阵地环境必须进行必要的监测。工作状态和参数信号包括方位信号、发射机故障、二次雷达故障、雷达通回馈、开关控制有效、雷达静默回馈、正常雷达平均通/断回馈、频率选择回馈、单频/分集回馈、频率控制回馈、脉组/脉间回馈、捷变频通/断回馈等，这类信号经数字化和复用后的速率为64 kbps，对传输的时延和相位抖动的要求不高，传输方向由前端站至处理控制站的上行方向。
对阵地监视的数字视频信号，其分辨率和视频信号的连续性要求不高，4 Mbps传输带宽即可满足要
求。
c. 对雷达的控制信号
雷达控制站对前端站的控制由控制信号实施，包括工作状态控制与工作参数控制两类，总体上包括雷达通/断发射机射频通/断、发射机通/断、系统复位、天线通/断、正常雷达背景平均通/断、频率的选择信号、单频/分集、频率控制、脉组/脉间选择、捷变频通/断、最小受干扰频率选择通/断、干扰选通录取通/断、距离方位波门图选择、系统复位、极化选择、气象通道允许/禁止、正常雷达通道允许/禁止、地杂波滤波器通道允许/禁止、动杂波滤波器通道允许/禁止、二次雷达高压通/断、二次雷达电源通/断、摄像头选择、油机通/断、遥控系统复位等。通常这类信号为电平信号，复用后的传输速率64 kbps可满足要求，但对传输的时效性要求较高，传输方向为控制站至前端站的下行方向。
d. 勤务信号
勤务信号是前端站与处理控制站之间的话音联络信号。当采用PCM数字语音时，一路数字话的传输速率为64 kbps，若采用CVSD对语音进行数字化，一路数字话的传输速率为16 kbps。该信号是双向传输信号，除卫星传输的时延稍大以外，其他物理介质的传输都能满足要求。
(4)雷达信号的SDH传输
从上述分析可知，雷达前端站与后端处理站之间的数据传输需求接近150 Mbps，若加上信号复用时的系统开销，与STM-1的速率相当。这样可利用SDH传输原理对雷达信号进行传输，也可方便地组成区
域雷达网。
a. 雷达信号传输网络拓扑
下面以4个雷达站进行区域组网为例说明应用SDH技术进行数据传输的网络拓扑结构,如图3所示。在应用SDH技术进行区域雷达组网时，雷达数据处理终端完成3个工作，一是对雷达原始目标信号回波视频、勤务话、雷达工作状态监控、监控图象、雷达前端控制信号进行数字化处理；二是完成对上述经数字化处理后的信号按属性和速率进行复用。这里的复用是将低速信号，主要是勤务话、工作状态监控信号复用到E1速率；三是实现雷达原始目标信号回波视频和监控图象进行无损压缩，以利于网络传输。复用为每个雷达站的SDH分插复用设备将图象、数据和话音进行复用后，送入SDH环网进行传输和交换，网络中实际的物理链路既可以是光纤，也可以是SDH 微波信道。由于采用了SDH环网结构，理论上实际组网时网络中的雷达站数量是不受限制的。
b. 雷达信号传输的通道分配结合系统的整体思路和待传输雷达信号的特性，SDH技术可以满足前后端信号的传输要求。但由于SDH技术是面向电信业务的传输而开发的，待传雷达数据速率与SDH的标称接口速率不匹配，并不能简单用SDH技术来进行雷达信号的传输，必须将上述待传输的雷达信号按特性进行分类复用，然后应用SDH的级联技术，以STM－1进行传输。SDH级联技术包括相邻级联和虚级联。相邻级联是将同一STM-N数据帧中相邻的虚容器级联成C-4/3/12-Xc格式，作为一个整体结构进行传输；虚级联则是将分布于不同STM-N数据帧中的虚容器（可以同一路由或不同路由），按照级联的方法，形成一个虚拟的大结构VC-4/3/12-Xv格式进行传输。对SDH的STM－1可将63个2M 数据进行复用后传输。针对雷达信息的传输要求，将雷达的状态信号、控制信号和两路勤务话音信号数字化后将其复用为一个2M速率数据，以一个2M端口进行传输，多余的带宽可留作系统功能扩展。阵地监视数字视频以两个2M端口进行级联传输，其余60个2M端口进行级联后作为雷达原始回波信号的传输。
(5)结论
由于SDH采用了同步复用方式和灵活的映射结构，可以实现高阶信号与低阶支路信号之间的复用。SDH帧结构丰富的开销比特、具有容器虚级联和链路容量调整机制这些优越的特性，使其非常容易应用于对雷达视频信号和控制进行宽带传输，从而既可提高雷达系统在电子战条件下的战场生存能力，又可避免因将雷达视频进行压缩传输而产生的信号损伤，同时，SDH传输技术是电信网中广泛运用的一种传输体制，具有标准的接口，有众多厂商生产相应的设备。因此，将SDH传输技术引入雷达信号的传输，是一种
可行的提高雷达系统性能的方案。
参考文献
［1］Bill Peters . Sensor Link Protocol : Linking Sensor Systems to the Digital Battlefield［A］.Ｉ
ＥＥＥMilcom98［C］.IEEE，1998.919~923.
［2］Dan Hampel Stef DiPierro. Application of Sensor Network Communications［A］.IEEE
Milcom2001［C］. IEEE，2001.336~341.
［3］Tactical Control System to Enhanced Tactical Radar Correlator Interface Design Description
［R］ . MITRE Corporation,1998.
［4］肖萍萍 .SDH原理与技术［M］.北京：北京邮电大学出版社,2003.45~48. ［5］彭承柱 .SDH 传送网技术［M］.北京：电子工业出版,2000. ［6］曾智龙，蒋婕，张德琨. 级联技术与SDH数据传输［J］. 中国数据通信，2002,(12): 28~34. ［7］刘国霖.雷达图象、数据和话音的综合传输［J］.空军雷达学
院学报，2000，2: 12~16.
