实验三脉冲编码调制与解调实验
一、实验目的
1.掌握脉冲编码调制与解调的原理。
2.掌握脉冲编码调制与解调系统的动态范围和频率特性的定义和测量方
法。
3.了解脉冲编码调制信号的频谱特性。
4.了解大规模集成电路TP3067的使用方法。
二、实验步骤
1.将信号源模块、模拟信号数字化模块、终端模块小心地固定在主机箱中，
确保电源接触良好。
2.接上电源线，打开主机箱右侧的交流开关，再分别按下四个模块中的开
关POWER1、POWER2、S2、S3，对应的发光二极管LED001、LED002、LED600发光，按一下信号源模块的复位键，三个模块均开始工作。
3.将信号源模块的拨码开关SW101、SW102设置为00000000 00000001。
4.将信号源模块产生的正弦波信号（频率2.5KH Z，峰-峰值为3V）从点
“S-IN”输入模拟信号数字化模块，将信号源模块的信号输出点“64K”、“8K”、“BS”
分别与模拟信号数字化模块的信号输入点“CLBK-IN”、“FRAMB-IN”、“2048K-IN”
连接，观察信号输出点“PCMB-OUT”的波形。
PCMB-OUT波形
5.连接“CLKB-IN”和“CLK2-IN”，“FRAMB-IN”和FRAM2-IN”，连接
信号输出点“PCMB-OUT”和信号输入点“PCM2-IN”，观察信号输出点“OUT”
的波形。
OUT波，出现严重失真
6.改变输入正弦信号的幅度，使其峰-峰值分别等于和大于5V（若幅度无
法达到5V，可将输入正弦信号先通过信号源模块的模拟信号放大通道，再送入模拟信号数字化模块），将示波器探头分别接在信号输出点“OUT”、“PCMB-OUT”上，观察满载和过载时的脉冲幅度调制和解调波形，记录下来（应可观察到，当输入正弦波信号幅度大于5V时，PCM解码信号中带有明显的噪声）。
5V OUT波形输出
5.8V OUT波形输出
5V PCMB OUT
5.8V PCMB OUT
7.改变输入正弦信号的频率，使其频率分别大于3400Hz或小于300Hz，
观察点“OUT”、“PCMB-OUT”，记录下来（应可观察到，当输入正弦波的频率大
于3400H Z或小于300H Z时，PCM解码信号幅度急剧减小）。
实验的3500HZ out
3500hz pcmb out
8.将信号输出点“OUT”输出的信号引入终端模块，用耳机听还原出来的
声音，与直接输出的声音比较，判断该通信系统性能的优劣。
三、实验思考题
1、TP3067 PCM编码器输出的PCM数据的速率是多少？在本次实验系统中，为什么要给
TP3067提供2.048MHz的时钟。
答：TP3067 PCM编码器输出的PCM码的速率是64Kb/S，属于国际标准。
由PCM帧结构知，1帧共有32路时隙，每路时隙8bit，每秒有8000帧，故30/32路PCM 基群的码率为：8000*32*8=2.048Mb/s，即TP3067提供的PCM编译码电路的时钟频率。
1．实验心得
本科实验报告 课程名称：通信原理 实验项目：脉冲编码调制与解调实验实验地点：通信原理实验室 专业班级：学号： 学生姓名： 指导教师： 2012年6 月16 日
一、实验目的和要求： 1.掌握脉冲编码调制与解调的原理。 2.掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。 3.了解脉冲编码调制信号的频谱特性。 二、实验内容： 1.观察脉冲编码调制与解调的结果，观察调制信号与基带信号之间的关系。 2.改变基带信号的幅度，观察脉冲编码调制与解调信号的信噪比的变化情况。 3.改变基带信号的频率，观察脉冲编码调制与解调信号幅度的变化情况。 4.观察脉冲编码调制信号的频谱。 三、主要仪器设备： 信号源模块、PAM、AM模块、终端模块、频谱分析模块 四、实验原理： 模拟信号进行抽样后，其抽样值还是随信号幅度连续变化的，当这些连续变化的抽样值通过有噪声的信道传输时，接收端就不能对所发送的抽样准确地估值。如果发送端用预先规定的有限个电平来表示抽样值，且电平间隔比干扰噪声大，则接收端将有可能对所发送的抽样准确地估值，从而有可能消除随机噪声的影响。 脉冲编码调制（PCM）简称为脉码调制，它是一种将模拟语音信

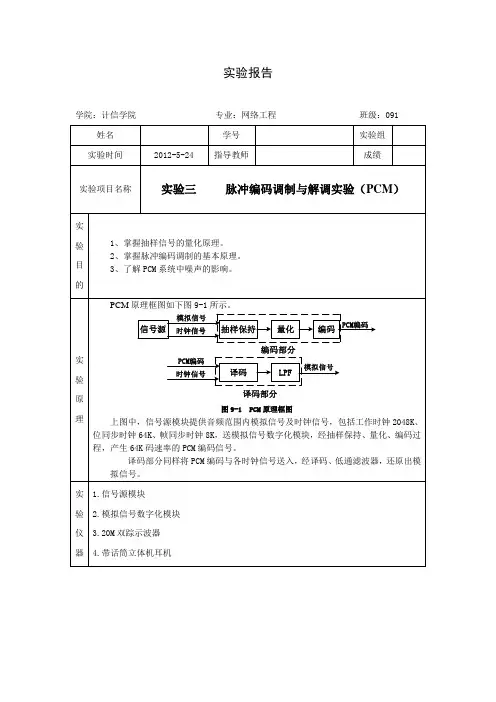

号变换成数字信号的编码方式。脉码调制的过程如图4-1所示。 PCM主要包括抽样、量化与编码三个过程。抽样是把时间连续的模拟信号转换成时间离散、幅度连续的抽样信号；量化是把时间离散、幅度连续的抽样信号转换成时间离散幅度离散的数字信号；编码是将量化后的信号编码形成一个二进制码组输出。国际标准化的PCM码组（电话语音）是八位码组代表一个抽样值。编码后的PCM 码组，经数字信道传输，在接收端，用二进制码组重建模拟信号，在解调过程中，一般采用抽样保持电路。预滤波是为了把原始语音信号的频带限制在300－3400Hz左右，所以预滤波会引入一定的频带失真。 图4-1 PCM 调制原理框图 在整个PCM系统中，重建信号的失真主要来源于量化以及信道传输误码，通常，用信号与量化噪声的功率比，即信噪比S/N来表示，国际电报电话咨询委员会（ITU-T）详细规定了它的指标，还规定比
实验四脉冲编码调制解调实验 一、实验目的 1、掌握脉冲编码调制与解调的原理； 2、掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法； 3、了解脉冲编码调制信号的频谱特性； 4、了解大规模集成电路W681512的使用方法。 二、实验内容 1、观察脉冲编码调制与解调的结果，分析调制信号与基带信号之间的关系； 2、改变基带信号幅度，观察脉冲编码调制与解调信号的信噪比的变化情况； 3、改变基带信号的频率，观察脉冲编码调制与解调信号幅度的变化情况； 4、改变位同步时钟，观测脉冲编码调制波形。 三、实验仪器 1、信号源模块一块 2、模块2 一块 3、20M 双踪示波器一台 4、立体声耳机一副 5、连接线若干 四、实验原理 （一）基本原理 脉冲编码调制（PCM）简称为脉码调制，它是一种将模拟语音信号变换成数字信号的编码方式。脉码调制的过程如图4-1所示。 PCM主要包括抽样、量化与编码三个过程。抽样是把时间连续的模拟信号转换成时间离散、幅度连续的抽样信号；量化是把时间离散、幅度连续的抽样信号转换成时间离散、幅度离散的数字信号；编码是将量化后的信号编码形成一个二进制码组输出。国际标准化的PCM码组（电话语音）是用八位码组代表一个抽样值。编码后的PCM码组，经数字信道传输，在接收端，用二进制码组重建模拟信号，在解调过程中，一般采用抽样保持电路。预滤波是为了把原始
语音信号的频带限制在300Hz ～3400Hz 左右，所以预滤波会引入一定的频带失真。 在整个PCM 系统中，重建信号的失真主要来源于量化以及信道传输误码。通常，用信号与量化噪声的功率比，即信噪比S/N 来表示。国际电报电话咨询委员会（ITU-T ）详细规定了它的指标，还规定比特率为64kbps ，使用A 律或 μ律编码律。下面将详细介绍PCM 编码的整个过程，由于抽样原理已在前面实 验中详细讨论过，故在此只讲述量化及编码的原理。 图4-1 PCM 调制原理框图 1、量化 从数学上来看，量化就是把一个连续幅度值的无限数集合映射成一个离散幅度值的有限数集合。如图4-2所示，量化器Q 输出L 个量化值k y ，k=1，2，3，…，L 。k y 常称为重建电平或量化电平。当量化器输入信号幅度x 落在k x 与 1+k x 之间时，量化器输出电平为k y 。这个量化过程可以表达为： {}1(), 1,2,3,,k k k y Q x Q x x x y k L +==<≤== 这里k x 称为分层电平或判决阈值。通常k k k x x -=?+1称为量化间隔。
