国电南自
Q/SDNZ.J.51.02-2005
标准备案号：1213-2005-K

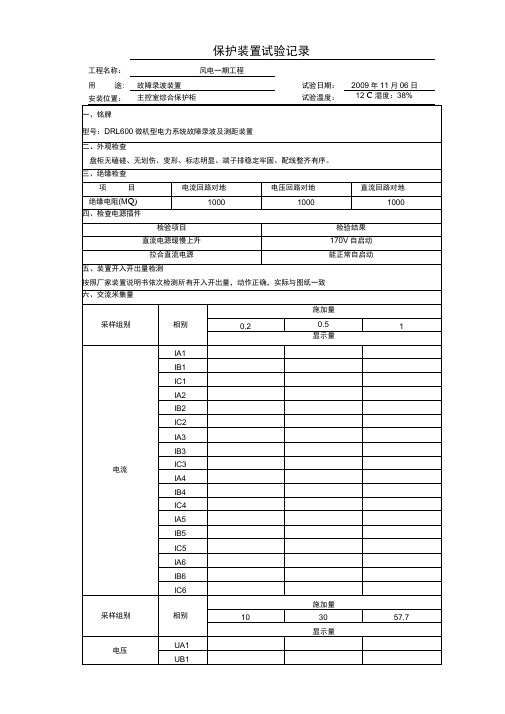

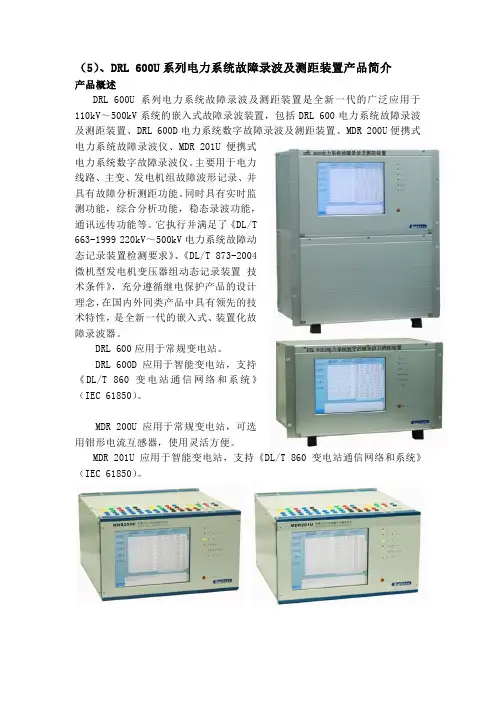

DRL600
微机型电力系统故障录波及测距装置
技术说明书国电南京自动化股份有限公司
DRL600
微机型电力系统故障录波及测距装置
技术说明书
编写：
审核：
批准：
V 6.0.00
国电南京自动化股份有限公司
2006年12月
为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：
(1)装置的安装调试应由专业人员进行；
(2)装置上电使用前请仔细阅读说明书，应遵照国家和电力行业相关规程，并参照说明书对装
置进行操作、调整和测试，如有随机材料，相关部分以资料为准；
(3)装置上电前，应明确连线与正确示图相一致；
(4)装置应该可靠接地；
(5)装置施加的额定操作电压应该与铭牌上标记的一致；
(6)严禁无防护措施触摸电子器件，严禁带电插拔模件；
(7)接触装置端子，要防止电触击；
(8)如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量，否则，触
及装置内部的带电部分，将可能造成人身伤害；
(9)对装置进行测试时，应使用可靠的测试仪；
(10)请勿随意修改各配置文件，为了保证录波软件的正确性和完整性，在MMI模块内均备份了
该工程的数据配置文件和安装程序，配置文件如有修改，请立刻更新，便于在发生问题时能够及时恢复；
(11)由于本装置的MMI模块是windows2000平台，为了保证装置能够安全的运行，请勿在MMI模
块内安装其它任何应用软件；
(12)详细的使用维护说明请参见“使用说明书”。
本说明书适用于DRL600微机型电力系统故障录波及测距装置V6.0.00版本
产品说明书版本修改登记表
* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符
* 由于产品的升级，可能会存在与本说明书不一致的情况，恕不另行通知
DRL600微机型电力系统故障录波及测距装置总结了
国电南自几十年来二次保护理论与实践的
丰富经验
以
专业化继电保护的可靠性、稳定性设计理念
为要求
以
新型的嵌入式设计
为基础
着手于
高速度、高精度、大容量、多存储、网络化的录波采样、存储及传输技术
国电南自
专业打造DRL600微机型电力系统故障录波及测距装置
目次
1.概述 (1)
2.主要特点 (2)
2.1 “装置化”设计，电磁兼容性能优，组屏简洁、运行维护方便 (2)
2.2 完全基于专业继电保护产品设计理念的嵌入式装置化故障录波器 (2)
2.3 面向对象的、针对故障录波功能要求的高性能的嵌入式硬件平台 (2)
2.4 基于专业继电保护产品设计理念的录波主CPU独立记录与存储 (3)
2.5 面向对象的镜像分布多存储 (3)
2.6 完全独立的双以太网设计 (3)
2.7 冗余双电源设计 (4)
2.8 友好的人机界面，完善的分析功能， (4)
2.9 数字化接口，方便实现数字化变电站 (4)
3.主要技术指标 (5)
3.1 额定参数： (5)
3.2 功率消耗 (5)
3.3 过载能力 (5)
3.4 录波通道容量 (5)
3.5 模拟量线性工作范围 (5)
3.6 采样频率 (5)
3.7 采样精度 (6)
3.8 开关量分辨率 (6)
3.9 谐波分析率 (6)
3.10 测距精度 (6)
3.11 录波启动方式 (6)
3.12 录波记录 (7)
3.13 录波存储及输出方式 (9)
3.14 GPS对时 (9)
3.15 联网及通讯远传 (9)
3.16 绝缘性能 (9)
3.17 抗电磁干扰性能 (10)
3.18 机械性能 (10)
3.19 正常工作大气条件 (10)
4.原理说明 (11)
4.1 硬件结构及功能 (11)
4.2 定值清单................................................ 错误！未定义书签。
4.3 组网结构级数据远传 (18)
5.产品组成 (19)
5.1 录波装置 (19)
5.2 组屏（柜） (20)
6.产品维护 (20)
6.1 常见故障的处理 (20)
6.2 录波处理 (20)
7.订货须知 (21)
8.附录 (22)
·概述·
1.概述
随着国民经济的发展，各种高压、超高压系统以及数字化变电站日益增多，对电网稳定运行的要求越来越高，对继电保护设备的可靠性要求也越来越高。作为“电力系统黑匣子”
的故障录波器，起到了记录保护与安全自动装置的动作顺序，再现系统故障和异常运行时各参量的变化过程，评价继电保护动作行为，分析故障和异常运行的作用，其自身的稳定可靠关系到电网的稳定运行与故障分析。
DRL600微机型电力系统故障录波及测距装置是新一代的广泛应用于常规变电站及数字化变电站输电线路的故障录波装置。它是在充分总结了国电南自几十年来在二次设备研发、设计、制造和实践的丰富经验，引进了国外先进的技术动态，以新型的嵌入式设计为基础，以专业继电保护设备一体化、高可靠性、高稳定性的设计理念为指导，着手于高速度、高精度、大容量、网络化的采样及录波存储技术。
DRL600微机型电力系统故障录波及测距装置采用新型嵌入式一体化机箱结构，彻底抛弃了“交直流变换器箱＋前置机＋后台机”的模式，真正做到了“录波器装置化”，图形化界面简介友好、维护方便，可靠性更高一筹。它全面完成故障和异常工况时的模拟量数据记录，保护与安全自动装置的动作顺序记录，再现故障和异常运行时各参量的变化过程，并辅助完成故障录波数据的综合分析，作为评价继电保护动作行为、分析故障和异常运行的重要依据。
2.主要特点
DRL600微机型电力系统故障录波及测距装置是全新一代的广泛应用于110KV～500KV系统的以及数字化变电站的线路及变压器故障录波装置。它全面贯彻国标，同国内外同类产品相比，具有鲜明的特色。
2.1“装置化”设计，电磁兼容性能优，组屏简洁、运行维护方便
新型嵌入式一体化机箱结构，将交直流通道变换、录波采集与启动、波形数据记录与多存储、数据分析、网络通讯、人机界面完全集成于装置，彻底抛弃了交直流变换器箱＋前置机＋后台机的模式，真正做到了“录波器装置化”。
录波器装置化设计，抗干扰能力明显提高，全部实验结果表明快速瞬变、静放电等各项电磁兼容指标均优于录波国标标准，达到保护装置电磁兼容标准。
录波器装置化设计，组屏简洁、维护方便，可靠性更高一筹。
2.2完全基于专业继电保护产品设计理念的嵌入式装置化故障录波器
DRL600微机型电力系统故障录波装置总结了国电南自几十年来继电保护产品的设计、生产、制造经验，以专业继电保护产品的设计理念，彻底摒弃传统故障录波以“工控机、或一体化工作站、或工控主板及其板卡拼装”为核心的通用工控硬件系统，专门针对故障录波装置要求而开发了专有硬件系统。
软件上采用了VxWorks嵌入式操作系统，实时性好、效率高、性能强、系统资源占用小，解决了高速记录与缓存有限之间的矛盾，做到了真正的高速实时录波
结构上一体化、装置式的电气与机械设计，真正形成了国内首家的嵌入式装置化故障录波器。
故障录波的嵌入式装置化设计，产品性能更加稳定可靠，组屏更加简洁美观，维护更加容易方便。
2.3面向对象的、针对故障录波功能要求的高性能的嵌入式硬件平台
DRL600基于嵌入式硬件设计的面向对象的基本要求，彻底摒弃传统故障录波以“工控机、或一体化工作站、或工控主板及其板卡拼装”为核心的通用工控硬件系统，根据故障录波功能要求专门定制硬件系统：以高性能DSP及32位嵌入式双CPU为核心，采用高分辨率16位A/D、大规模可编程逻辑阵列FPGA/CPLD、大容量FLASH存储器、高性能移动硬盘、大屏幕真彩TFT液晶屏等先进器件，辅以冗余双电源设计、4～6层印刷电路板、SMT表贴加工技术、背插式结构等先进技术……
DRL600故障录波装置总体硬件框架：
2.4 基于专业继电保护产品设计理念的录波主CPU 独立记录与存储
DRL600装置的录波记录与存储直接由录波主CPU 独立完成，完全不倚赖于网络及后台工控机，彻底解决了采用“前置处理+后台记录”的“前后台模式的记录方式”中因网络或后台工控机故障导致的录波失败；录波主CPU 采用大容量存储器，可保存不少于300次的故障录波数据文件，存满后采用循序刷新、先进先出原则。
2.5 面向对象的镜像分布多存储
DRL600装置的波形文件既独立的存储于主CPU ，同时镜像备份存储在MMI 中，此外MMI 还为数据远方传输开辟独立的存储空间并共享在FTP 服务器上，分别面向现场、运行和调度，从而形成了面向对象的录波数据分布多存储。
主CPU 和MMI 还直接支持基于USB 的移动存储。
2.6 完全独立的双以太网设计
DRL600微机型电力系统故障录波装置采用两个独立的对外以太网接口设计，可工作于不同网段，全面满足现场对通讯组网的要求。
以太网2
以太网1
2.7冗余双电源设计
双CPU各自独立电源供电；每块电源直流为主，交流为辅，互为备用，无缝自动切换。
2.8友好的人机界面，完善的分析功能，
Windows图形化界面。方便实用的实时运行监视辅助功能，可在装置液晶显示屏上按设备实时显示电流、电压、负序量、有功功率、无功功率、视载功率、频率、向量图等相关参数，实现运行监视。
录波系统的分析除可查阅、显示、打印输出录波波形，应用缩放、比较、标定等定量手段分析电压、电流的幅值和相位、开关量的状态和动作顺序，还可进一步进行序量分析、谐波分析、阻抗分析、功率P、Q分析、功角δ、δ′、δ″分析、故障测距以及各电气量波形任一点的有效值分析计算。
2.9数字化接口，方便实现数字化变电站
装置设有百兆光纤接口，支持IEC61850协议，可方便实现数字化变电站的建设。
3.主要技术指标
3.1额定参数：
工作直流电源：DC220V/110V±20％；
纹波系数不大于5％
辅助交流电源：AC220V±20％；
频率50Hz±0.5Hz
交流电压回路: Un 57.7V/100V；
交流电流回路: In 5A/1A；
额定频率：50Hz；
开关量输入为无源空接点输入。
3.2功率消耗
交流电压回路不大于1VA/相（额定电压下）；
交流电流回路不大于0.5VA/相（额定电流下）；
直流电源回路不大于80W；
辅助交流回路不大于500W。
3.3过载能力
交流电流回路2倍额定电流，连续工作
10倍额定电流，允许工作10s
40倍额定电流，允许工作1s 交流电压回路2倍额定电压，连续工作
直流电源回路80％－120％额定电压，连续工作
3.4录波通道容量
模拟量输入通道24/48/72/96路，
开关量输入通道48/72/144/192路；
3.5模拟量线性工作范围
电压回路：0.1V～150V
电流回路：0.1A～100A
3.6采样频率
同步采样频率：最高10000Hz；
3.7采样精度
优于0.5%；
3.8开关量分辨率
开关量分辨率：≤1ms；
3.9谐波分析率
谐波分析率：10次；
3.10测距精度
金属性短路远方短路测距误差小于2％；近处短路测距误差小于2km；
3.11录波启动方式
录波启动方式包括模拟量启动、开关量启动和手动启动三种基本形式。
●手动启动：
人工启动故障录波装置，可就地或远方启动。
●开关量启动：
开关量可任意设定为变位启动、开启动、闭启动或不启动。
●模拟量启动：
除高频信号外，所有模拟量均可作为启动量，主要概括如下：
a、电压各相和零序电压突变量启动
b、正序、负序和零序电压越限启动
c、主变中性点零序电流越限启动
d、电流各相和零序电流突变量启动（用户可整定）
e、线路相电流、负序和零序电流越限启动（用户可整定）
f、10%电流变差启动
g、频率越限、频率变化率启动
h、过激磁启动（针对变压器）
i、负序功率增量方向（针对变压器）
3.12录波记录
3.12.1暂态记录
A时段：系统大扰动开始前的状态数据，输出原始波形（采样率大于4800Hz），记录时间0.12S到0.5S可调，调节步长0.02秒。默认（4800Hz/0.12S）。
B时段：系统大扰动后初期的状态数据，输出原始记录波形（采样率大于4800Hz），记录时间0.1S到0.3S可调调节步长0.02秒。默认（4800Hz/0.2S）。
C时段：系统大扰动的中期状态数据，输出低采样率的原始波形（采样率600Hz），记录时间3S。
D时段：系统动态过程数据，每0.1S输出一个工频有效值，记录时间20S。如果D时段20S记录结束后启动量依然没有复归，新开文件按照D时段记录10min，如果
10min记录满启动量依然没有复归，追加10min，最多追加20min文件结束。
记录方式
1.启动条件
符合任一模拟量启动或开关量启动条件，按A→B→C→D时段顺序执行。
2.新启动
新启动是指：A．突变量启动；B．断路器跳合闸信号启动。
a.在已经启动记录的B阶段过程中，如遇新启动，则继续延长B阶段（B1），从
新启动点按B→C→D执行（B1→C1→D1）；
b.在已经启动记录的C阶段过程中，如遇新启动，则按A→B→C→D执行（A1→
B1→C1→D1）；已经记录的C阶段数据和A1阶段数据重复的用A1阶段数据替
换，已经记录的C阶段数据时间小于A1阶段的全部用A1阶段数据替换，A1
阶段记录时间自动减少。
c.在已经启动记录的D阶段过程中，如遇新启动，则结束本文件，新开录波文
件按A→B→C→D执行（A1→B1→C1→D1）。
●自动终止条件
1.同时满足C阶段结束、所有启动量复归
2.同时满足第一个D阶段记录满20S，所有启动量复归
3.同时满足第二个文件D阶段每记录满10min，所有启动量全部复归
4.第二个文件D阶段记录满30min
●单个文件限制
1.容量限制：10M，针对B阶段较多；
2.录波阶段限制：20个录波阶段切换。
当单个文件限制满足时录波仍在进行，则重新开新文件按A→B→C→D录波。
3.12.2稳态记录
采用大型数据库服务器，每0.02s记录一个有效值，可保留至少4天的稳态数据。
3.13录波存储及输出方式
3.12.1暂态记录
●自动存于录波CPU模块的硬盘中，可存储不少于350个波形文件，循环覆盖；
●自动镜像储存于MMI模块的硬盘中，存储波形文件的数量受硬盘大小限制；
●监控管理模块为数据远方传输开辟独立的存储空间，并共享在FTP服务器上，远方
的技术管理部门可通过FTP像在本地一样，方便、快捷、可靠的查看和传输文件；
●USB移动存储介质；
●以太网通讯输出；
●MODEM通讯输出；
●打印输出。
3.12.2稳态记录
●存储在MMI模块的数据库中；
●本地、远方均可按时段提出数据，提出的数据将自动转换为COMTRADE格式文件；
●USB移动存储介质；
●以太网通讯输出；
●打印输出。
3.14GPS对时
PPM、PPS＋串口通讯。
3.15联网及通讯远传
●基于TCP/IP的联网；
●FTP文件传输；
●断点续传；
●采用103规约与监控系统相联。
3.16绝缘性能
3.16.1绝缘电阻
装置带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V 的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于10MΩ。
3.16.2介质强度
正常试验大气条件下，装置能承受频率50HZ，电压2000V历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
3.16.3冲击电压
在正常试验大气条件下，装置的电压输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受1.2/50μs的标准雷电波的短时冲击电压试验，开路试验电压5KV。
3.16.4耐湿热性能
装置能承受GB/T2423.9-1989规定的湿热试验。最高试验温度＋40℃、最大湿度95%，试验时间为48小时，每一周期历时24小时的交变湿热试验，在试验结束前2小时内根据3.16.1的要求，测量各导电电路对外露非带电金属部分及外壳之间、电气上不联系的各回路之间的绝缘电阻不小于1.5 MΩ，介质耐压强度不低于3.16.2规定的介质强度试验电压幅值的75%。
3.17抗电磁干扰性能
3.17.1脉冲干扰
装置能承受GB/T14598.13-1998规定的干扰试验，试验电源频率为100KHZ和1MHZ，试验电压为共模2500V，差模1000V的衰减振荡波。试验时被试装置预先施加电源，按GB/T14598.13-1998表所列临界条件叠加干扰试验电压，装置不误动、不拒动。
3.17.2快速瞬变干扰
装置能承受GB/T14598.10-1996标准规定III级（2KV±10%）快速瞬变干扰试验。
3.17.3静电放电
装置能承受GB/T14598.14-1998标准规定的Ⅳ级（空间放电15KV，接触放电8KV）静电放电试验。
3.18机械性能
3.18.1振动
装置能承受GB/T2423.10-1995规定的严酷等级为I级的振动耐久能力试验。
3.18.2冲击
装置能承受GB/T2423.5-1995规定的严酷等级为I级的冲击耐久能力试验。
3.18.3碰撞
装置能承受GB/T2423.6-1995规定的严酷等级为I级的冲击耐久能力试验。
3.19正常工作大气条件
环境温度：-5℃～＋40℃；-10℃～＋55℃。
相对湿度：5%～95%。
大气压力：86kPa～106 kPa；66 kPa～110 kPa。
4. 原理说明
4.1 硬件结构及功能
DRL600微机型电力系统故障录波及测距装置采用多CPU 并行处理的分布式主从结构，可分为模拟量采集模块、开关量隔离模块、录波主机模块和MMI 模块4部分。
DRL600的硬件系统结构图
模拟量采集模块由小CT 、PT 、直流采集模块、16位A/D 及FPGA 组成，将强电信号转换成弱电信号，然后进行模数转换，最终将数字数据传送给DSP 。
开关量隔离模块由阻容元件及光电隔离器组成，完成开关量信号的隔离变换。 录波CPU 模块为DSP ＋CPU 主从结构，独立工作电源。其采用高性能的32位嵌入式微处理器系统，两级Watchdog 电路，完善的软、硬件自检功能；数据计算采用高速DSP 。多DSP 与CPU 之间采用FPGA 以及工业级总线交换录波数据，极大程度地解决了大容量数据流交换的“瓶颈”。录波CPU 模块自带大容量存储器，直接独立的进行录波记录与存储，录波完全不倚赖MMI 模块及网络，极大的提高了录波的可靠性。录波CPU 模块还设置了百兆光纤以太网接口，支持IEC61850协议，可方便实现数字化变电站的建设。
MMI 模块也采用32位嵌入式微处理器系统，独立工作电源，配有800×600分辨率的
以太网2
以太网1
大屏幕真彩液晶显示器，并具有Windows的图形化界面。MMI模块通过以太网总线与录波CPU模块交换数据，完成监控、通讯、管理、波形分析及录波记录的镜像备份双存储。
录波CPU模块和MMI模块既紧密相关相互联系，又在软、硬件上相互独立运行，互不依赖互不干扰；既独立可靠迅速的进行了录波记录与多存储，又做到了监控、通讯、管理及波形分析，还完成了录波记录的备份存储。因此DRL600微机型电力系统故障录波及测距装置不再需要另配后台机，从而从根本上避免了因后台机或网络不稳定而使整个录波器无法正常工作。
4.1.1模拟量采集模块
模拟量采集模块由FPGA、高精度16为A/D、高精度录波专用CT、PT及直流采集模块组成。完成了模拟量的隔离、采集、模数变换。
4.1.2开关量隔离模块
开关量隔离模块采用了高精度宽温军用级阻容元件及光电隔离器，稳定可靠，可直接采集110/220V开关量信号。
4.1.3录波CPU模块
录波CPU模块以高性能的32位嵌入式微处理器系统及工业级总线为核心，包括DSP 部分和CPU部分。
A.DSP部分
DSP部分由高性能的DSP芯片及FPGA构成，完成付氏变换及相关量的计算，同时判断是否启动录波，并把采集的时实数据发送给主CPU，，同时也接收主CPU的命令。
为了更好的与数字化变电站接口，DSP部分还设有百兆光纤以太网接口，由DSP及FPGA完成控制，接收光CT、光PT的数字通信。
B.CPU部分
CPU部分以高性能的32位嵌入式微处理器系统为核心，采用ALL－IN－ONE设计，将几乎全部的PC计算机的标准设备集成于一块模板上。
正常运行情况下，将DSP传送的采样数据存于指定的RAM区中，循环刷新，同时穿插进行硬件自检等工作，并向MMI模块传送实时稳态数据。
一旦启动条件满足，则按故障记录时段的要求，进行数据记录，同时启动相关信号继电器及装置面板信号灯。录波数据文件就地存放于CPU部分自带的大容量存储器，并自动上传至MMI模块进行备份存储，MMI模块将录波数据文件分两个区域进行镜像双存储。
软件上采用了VxWorks嵌入式操作系统，实时性好、效率高、性能强、系统资源占用
小，解决了高速记录与缓存有限之间的矛盾，做到了真正的高速实时录波
4.1.4辅助信号板
该板将装置运行、录波、自检等状态量输出，包括录波动作信号接点输出，各种运行状态的灯光信号输出。
灯光信号输出直接显示于面板，直观、明了地显示运行工况：
a、运行
b、数据
c、正在录波
d、录波信号
正常运行时，运行灯闪烁；
内部数据交换时，数据灯闪烁；
启动录波时，点亮录波信号灯和正在录波灯；录波过程结束，正在录波灯自动熄灭，录波信号灯直到人工按复归按钮熄灭；
4.1.5MMI模块
MMI模块采用嵌入式32为处理器，配有800×600分辨率的大屏幕真彩液晶显示器，并具有Windows的图形化界面。监控管理模块通过Ethernet内部总线与录波主机模块交换数据，完成监控、通讯、管理、波形分析、稳态录波及录波记录的镜像备份双存储。
A.稳态录波功能
MMI模块将录波CPU模块传送过来的实时稳态数据写入数据库，将最新数据保留4天，对过期数据进行删除。
MMI模块还对本地/远方用户提供数据库的按时段查找，并将提出的数据自动转换为COMTRADE格式文件，供本地/远方用户使用。
B.故障录波数据波形的分析、管理
该功能用来查看故障数据文件，将二进制数据转化为可视化波形曲线，计算派生数据，以实现对故障波形分析。
●标明录波启动时间：故障发生时刻。
●标注故障性质：模拟量启动方式或某开关量启动。
●图形编辑与分析：
a、电压、电流的幅值、峰值、有效值分析；
b、电压、电流波形的滚动、放大、缩小、比较；
目录 1 概述 (2) 2 编写依据 (2) 3 编制目的 (2) 4调试技术准备.......................... 错误！未定义书签。5调试范围.. (2) 6调试应具备的条件 (3) 7安全注意事项 (3) 8调试程序 (3)
第 2 页 1 概述 新疆嘉润资源控股有限公司动力站2×350MW 超临界工程#3（#4）机组二期升压站新增一台系统#2故障录波器，用于记录升压站220kV#3（#4）线路、母联II 、分段I 、公段II 等间隔在发生故障时的电气量及开关量。#3机组及#2启备变共用一台机组故障录波器、#4机组配置一台机组故障录波器，分别用于记录启备变及#3、#4机组发生故障时的电气量及开关量。 本工程故障录波器均采用浪拜迪LBD-WLB8000微机线路动态分析装置。 2 编写依据 2.1 新疆嘉润资源控股有限公司动力站2×350MW 超临界工程#3（#4）机组施工 图纸、设备说明书。 2.2 《火力发电建设工程启动试运及验收规程》DL/T5437-2009 2.3 《电力建设安全工作规程》（火力发电厂部分）DL5009.1—2002 2.4 《电气装置安装工程电气设备交接试验标准》GB50150－2006 2.5 《电力建设安全工作规程（火力发电厂部分）》DL5009.1－9.2 2.6 《电业安全工作规程(发电厂和变电所部分)》 3 编制目的 3.1 为了指导及规范故障录波器设备、系统的调试工作，保证故障录波器设备、 系统能够安全正常投入运行，特制定本措施。 3.2 检查电气保护、联锁、信号及厂用电源切换装置，确认其动作可靠。 3.3 检查设备、系统的运行情况，发现并消除可能存在的缺陷。 4 调试技术准备 4.1 备齐与故障录波器有关的由设计单位提供的有效设计图及厂家技术文件。 4.2 核对厂家图纸是否与设计图纸相符。 4.3了解装置的工作原理，并熟悉调试方法和操作程序。 4.4 编写故障录波器调试方案。 4.5 配备合格的仪器、仪表及厂家提供的专用工具和备件。 4.6 根据调试现场的条件，并结合工程进度，适时地进入现场展开调试工作，以
国电南自 Q/SDNZ.J.51.02-2005 标准备案号：1213-2005-K DRL600 微机型电力系统故障录波及测距装置 技术说明书国电南京自动化股份有限公司
DRL600 微机型电力系统故障录波及测距装置 技术说明书 编写： 审核： 批准： V 6.0.00 国电南京自动化股份有限公司 2006年12月
为保证安全、正确、高效地使用装置，请务必阅读以下重要信息： (1)装置的安装调试应由专业人员进行； (2)装置上电使用前请仔细阅读说明书，应遵照国家和电力行业相关规程，并参照说明书对装 置进行操作、调整和测试，如有随机材料，相关部分以资料为准； (3)装置上电前，应明确连线与正确示图相一致； (4)装置应该可靠接地； (5)装置施加的额定操作电压应该与铭牌上标记的一致； (6)严禁无防护措施触摸电子器件，严禁带电插拔模件； (7)接触装置端子，要防止电触击； (8)如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量，否则，触 及装置内部的带电部分，将可能造成人身伤害； (9)对装置进行测试时，应使用可靠的测试仪； (10)请勿随意修改各配置文件，为了保证录波软件的正确性和完整性，在MMI模块内均备份了 该工程的数据配置文件和安装程序，配置文件如有修改，请立刻更新，便于在发生问题时能够及时恢复； (11)由于本装置的MMI模块是windows2000平台，为了保证装置能够安全的运行，请勿在MMI模 块内安装其它任何应用软件； (12)详细的使用维护说明请参见“使用说明书”。
本说明书适用于DRL600微机型电力系统故障录波及测距装置V6.0.00版本 产品说明书版本修改登记表 * 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 * 由于产品的升级，可能会存在与本说明书不一致的情况，恕不另行通知
RCS-9612A_04842故障解列保护装置 2007-06-05（V3.35.7） 1基本配置及规格 1.1基本配置 RCS-9612A_04842是适用于110KV以下电压等级的负荷侧或小电源侧的故障解列装置，可在开关柜就地安装。当使用该装置低压解列功能时，要特别注意PT断线的判别，具体见2.3.6。 保护方面的主要功能有： 1）二段零序过压解列保护； 2）二段低压解列保护； 3）二段低周解列； 4）二段母线过压解列保护； 5）二段高周解列； 6）独立的操作回路（使用无源接点，取消了事故总和控制回路断线报警）及故障录波。 测控方面的主要功能有： 1）4路遥信开入采集、装置遥信变位、事故遥信； 2）正常断路器遥控分合； 3）U AB、U BC、U CA、U0、I A、I C、F、P、Q、COSф等模拟量的遥测； 4）开关事故分合次数统计及事件SOE等； 5）提供“保护动作信号”虚遥信，装置保护动作后置1，信号复归后清0 1.2 技术数据 1.2.1额定数据 直流电源： 220V，110V 允许偏差 +15％，-20％ 交流电压： 100/3V，100V 交流电流： 5A，1A 频率： 50Hz 1.2.2 功耗： 交流电压： < 0.5VA/相 交流电流： < 1VA/相 (In =5A) < 0.5VA/相 (In =1A) 直流回路：正常 < 15W 跳闸 < 25W 1.2.3主要技术指标 ③低周解列 低周定值：45Hz～50Hz 低压闭锁：10V～90V df/dt闭锁：0.3Hz/s～10Hz/s 定值误差：< 5％ 其中频率误差：< 0.01Hz ④遥测量计量等级：电流 0.2级 其他： 0.5级 ⑤遥信分辨率： <2ms 信号输入方式：无源接点
实用文档 第一部分总的部分 (2) 第二部分工程概况及供货围 (3) 第三部分技术要求 (4) 第四部分图纸资料、试验及其它 (7)
第一部分总的部分 本技术规书所列之技术条件为本工程最基本的技术要求，设备供应方（以下简称供方）应根据本技术要求向用户（以下简称需方）推荐成熟、可靠、技术先进的优质产品，本技术规书所提技术参数和功能要求、性能指标等为满足本工程需要而必须的最基本要求。本技术规书所未详细提及的技术指标、性能要求应不低于有关的中华人民国国标、电力行业标准、IEC标准。当某项要求在上述几种标准中不一致时，应按较高标准执行。 参照标准： ·微机母线保护装置通用技术条件 DL/T 670-1999 ·电力装置的继电保护和自动装置设计规GB50062-92 ·继电保护和安全自动装置技术规程 GB 14285-2006 ·微波电路传输继电保护信息设计技术规定 DL/T 5062-1996 ·电力系统微机继电保护技术导则 DL/T 769-2001 ·电力系统继电保护柜、屏通用技术条件 DL/T 720-2000 ·静态继电保护及安全自动装置通用技术条件 DL/T 478-2001 ·电力系统故障动态记录技术准则 DL/T 553-94 ·国家电网公司十八项电网重大反事故措施，国家电网生技[2005]400号。 ·关于继电保护光耦回路研讨会会议纪要及整改措施华北调局继[2005]7号
第二部分工程概况及供货围 2.1 工程概况 1 主接线型式： (详见附图） 2 各级电压及出线数量： 10kV出线： 2 回 3 发电机组： 台数： 2 发电机容量： 30 MW 电压： 10 kV CosΦ： 0.8 4 机组控制方式： DCS控制 2.2 故障录波器配置及供货围 本工程配置的故障录波器应为微机型装置，本工程配置1套微机故障录波装置，每套装置组1面柜（含针式打印机），本工程需1面故障录波器柜。 容量配置： 故障录波器柜（每面含）： 模拟量：64路，可接入电流量48路、电压量8路，高频量8路。 开关量：128路，可接入常开或常闭空接点信号； 录波器具体供货围： 屏顶小母线采用双层双列28根布置，带防尘罩。
第一节 故障解列装置 在多电源网络中，根据网络电源和负荷分布，还可以在适当的地方装设故障解列装置。在网络有故障时电网解列成几个独立电网继续运行，保证重要负荷的安全运行。 在宜宾电网主网和地方小电源的联络线上就装设了故障解列装置。例如吊黄楼变电站解列吊纸线517，对端纸厂有小电源，正常运行时与主网联结，增加供电可靠性。如图5.8 当吊黄楼母线故障，或出线故障而未能即使切除故障线路时，母线电压降低，或者零序电压升高，满足装置的动作判据时，解列装置动作跳开吊纸线517，纸厂电源E 2与纸厂负荷F 2，主网电源E 1与主网负荷F 1各自构成电网独立运行。 刚解列的电网也要考虑各自的稳定性。对于主网，是否会因此丢掉大负荷，丢失大负荷后是否会出现电网振荡，对于小电网，是否会突然增加大负荷，增加大负荷是否会出现低周现象，出现低周是否会有合适的减载装置等。 可见，故障解列与低周减载的概念是完全不同的，在电网中的作用也不同。 另外在宜宾电网中还有一个故障解列起的作用与前面讲的不同，那就是用户昌宏化工厂内部安装的故障解列装置。如图5.9 当巡昌线发生故障，巡场175开关跳闸并重合，但是由于昌宏化工的负荷几乎是大的炉变，几台变压器的负荷以及变压器的励磁涌流之和会远远大于175开关的后加速定值，所以 175开关无法合上，这样，就只有在昌宏变电站安装解列装置，解列掉几台炉变（例如1#、2#开关），让剩下的负荷（3#、4#开关）不至于把175开关冲跳。等175开关运行稳定后再逐步投入解列掉的几台炉变。 （说明，一般方式下，巡昌线的负荷不经过巡场175，而是龙头站龙巡西线直接经巡场旁母上巡昌线，只是为了这里解释方便采用是巡场供电方式。） 第二节 备用电源自投装置 备自投装置用于多电源点的变电站，当主供电源断开时自动将备用电源投入，保证供电 图5.8 吊黄楼 主网负荷F 1 E 2 F 2 1#炉变 2#炉变 3#炉变 4#炉变 昌宏
110kV变故障录波装置改造项目 可行性研究报告说明书(收口) 项目名称：110kV变故障录波装置改造 项目单位： 编制单位： 二零一四年八月
批准：审核：校核：编制：
目录 1.工程概述 (5) 1.1编制依据 (5) 1.2工程现状 (5) 2.项目必要性 (6) 2.1安全性分析 (6) 2.2效能与成本分析 (6) 2.3 政策适应性分析 (6) 2.4结论 (7) 2.5项目预期目标、依据及经济技术原则 (7) 2.6可研围和规模 (8) 3.项目技术方案 (8) 3.1故障录波 (8) 4.项目拟拆除设备 (9) 5.主要设备材料清表 (9) 5.1编制说明 (9) 5.2主要设备材料表 (9) 6．工程实施计划 (9) 6.1外部环境落实条件 (9) 6.2施工过渡措施 (10) 6.3工程实施计划安排 (10) 7．投资估算 (10) 7.1概述 (10) 7.2编制原则和依据 (11) 7.3投资估算 (11) 8. 附件 (11) 8.1附件一：主要拟拆除设备再使用可行性研究报告 (11) 8.2附件二：拟拆除设备清单 (11) 8.3附件三：估算书 (11)
1.工程概述 1.1编制依据 1.1.1 DL/T 5218《220kV～500kV变电所设计技术规程》 1.1.2 DL/T 5352《高压配电装置设计技术规程》 1.1.3家电网公司《电缆敷设典型设计技术导则》修订版 1.1.4《电力系统调度规程》 1.1.5 DL/T 5222 《导体和电器选择设计技术规定》 1.1.6 DL/T 5136《火力发电厂、变电所二次接线设计技术规程》1.1.7 GB/T 50065-《交流电气装置的接地设计规》 1.1.8 《十八项电网重大反事故措施》（修订版）（国家电网生〔2012〕352号） 1.1.9现场收集的资料。 1.2工程现状 1.2.1变电站规模 110kV 变电站于2010年6月正式投入运行；变电站位于县镇。目前， 110KV变电站电压等级为三级：110kV/35kV/10kV。主
ZH-5嵌入式电力故障录波分析装置 技术说明书 武汉中元华电科技股份有限公司 Wuhan Zhongyuan Huadian Science &Technology Co., Ltd
文档历史记录历史记录 修改历史记录 序号日期修改情况版本号签字 01 2009.2.18 创建 1.0 郑君林 02 2009.4.09 修改 1.1 郑君林 03 2009.8.10 增加3、5次谐波定值，删掉单次录波长度定值 1.2 郑君林 04 2009.9.29 增加稳态记录插件 1.3 郑君林 校阅历史记录 序号日期校对情况签字 01 2009.4.7 排版校对无误李婷 02 2009.4.09 排版李婷 03 2009.5.20 校正U N,I N下标错误郑君林 批准历史记录 序号日期批准情况签字 01 2009.6.29 正确张小波
目录 1.概述 (1) 2.工作原理 (2) 2.1.总体结构 (2) 2.2.抗病毒原理 (2) 2.3.IEC 61850建模和服务 (3) 2.4.暂态录波原理 (4) 2.5.稳态连续记录原理 (5) 2.6.定值和整定范围 (6) 3.嵌入式图形软件的主要功能 (8) 3.1.实时监测功能 (8) 3.2.波形查看功能 (8) 3.3.波形分析功能 (8) 3.4.定值整定 (9) 3.5.配线和参数修改 (9) 4.关键技术 (10) 4.1.纯嵌入式结构和基于VxWorks的图形界面 (10) 4.2.对病毒免疫 (10) 4.3.完备的对时接口 (10) 4.4.支持IEC 61850-8规约 (10) 5.技术指标 (11) 5.1.输入信号 (11) 5.2.性能指标 (11) 5.3.稳态连续记录 (12) 5.4.时钟及同步精度 (12) 5.5.基于IEC61850的录波装置模型和通信规约 (12) 5.6.通信接口和规约 (13) 5.7.3/2接线 (13) 5.8.主变录波 (13) 5.9.数据格式 (13) 5.10.抗电磁干扰能力 (13) 5.11.供电电源 (13)
故障录波分析系统使用说明书 一、概述 故障录波分析系统主要功能是对保护单元中保存的故障录波数据进行处理和分析。具体功能有故障点的选择、各通道数据的波形显示、波形的谐波分析、差分分析、向量分析、阻抗分析以及保护特性分析等。波形、差分、向量、阻抗和保护特性等分析都要求用图形显示。 二、基本功能 2.1数据读取及格式转换 系统读取从保护测控单元储存内存中的故障录波数据直接导出的文本文件，该文件最大可储存10次录波数据，每次录波数据最大可记录26个测量通道数据。系统每一次录波数据可以转换为电力系统暂态数据交换（COMTRADE）共用格式。 下图所示是各通道曲线设置窗口，可以设置各通道的名称、系数、比例等属性。 2.2波形显示 显示录波数据的瞬时数据曲线，以及分析后的差分曲线以及数据基波曲线。曲线的颜
色、比例都有可以调整。还可以选取需要显示的曲线，简单方便，直观形象。 波形显示窗口还给用户提供故障线和观察线的选定和显示功能。用户只要在波形上双击故障点坐标，波形上即会显示出一条黄色竖形的故障线；当用户按住鼠标左键在波形上移动时波形上会显示出两条浅蓝色的观察线，靠近鼠标下面的实线与左边的虚线之间的时间间隔为一个周期，此时观察谐波分析或者向量分析的数据是以实线所表示的时刻为准。 另外，在系统状态栏中还显示了观察实线的采样点及该点距离故障线的时间间隔。 2.3差分分析 差分是指将每个当前采样点数据与前一采样点之差组成新的数列，分析该数列的基波幅值和相位。差分分析结果可以在基本信息窗口显示或者向量显示。
2.4谐波分析 谐波分析是运用傅里叶级分解原理离散分析方法，得到直流分量、基波分量、2次谐波、3次谐波一直到20次谐波分量。谐波分析结果显示时，可以显示各分量的幅值、相位以及高次幅值占基波幅值的百分比。
YS-900A 线路、主变录波测距装置 发变组录波监测装置（嵌入式） 南京航天银山电气有限公司 2011/01/20
前言 YS-900A 录波装置（嵌入式）是基于嵌入式以太网，采用TCP/IP传输协议、数据采样脉冲与GPS时钟同步的集录波、测量、实时数据输出、故障分析于一体的电力数据实时记录装置。它既可以大容量（96路模拟，192路开关）集中组屏，也可以是分布式组网。即可以作为录波装置也可以作为电力系统动态测量装置。既满足DL/T 553-1994《220kV-500kV电力系统故障动态记录技术准则》、DL/T 663-1999《220kV-500kV电力系统故障动态记录装置检测要求》和DL/T 873-2004《微机型发电机变压器组故障录波装置技术条件》标准,同时在设计中也考虑了《电力系统实时动态监测系统技术规范》的主要技术要求。 采用具有网络传输功能的嵌入式主控系统为实现在录波网络中及时有效地分析，处理和传送实时采样和故障录波数据，同时保证故障录波功能不受影响，为保障电网数据分析的可靠性和稳定性提供了技术保证，开发和研制新一代嵌入式故障录波装置采用了两级嵌入式设计的结构，完全满足嵌入式网络录波装置的要求。同步于GPS脉冲信号的数据采样可实现异地同步测量反映电网稳定性的相角参数，为实现实时动态监测装置（PMU）和故障录波装置软硬件平台一体化奠定了基础。
目录 1、装置概述 (4) 2、装置特点 (4) 3.主要技术指标 (6) 3.1 输入信号 (6) 3.2 采样指标 (6) 3.3 启动要求 (6) 3.4 参数整定方式 (8) 3.5 故障分析 (8) 3.6 告警信号 (9) 3.7 通讯要求 (9) 3.8 抗干扰能力 (9) 3.9 环境条件 (9) 3.10 供电电源 (10) 3.11 机柜外形尺寸颜色及重量 (10) 3.12 过载能力 (10) 3.13 时钟精度和GPS同步 (10) 4.硬件说明 (11) 4.1嵌入式录波单元 (11) 4.2 变送器箱 (11) 4.3后台管理 (11) 4.4 通讯箱 (12) 4.5 其他 (12) 4.6 装置硬件原理框图及面板布置图 (12) 5.面板说明 (14) 5.1 面板指示灯 (14) 5.2 按键说明 (15) 6.后台管理机软件使用说明 (16) 6.1系统菜单 (22) 6.2参数菜单： (24) 6.4分析 (47) 6.5特性试验 (60) 6.6窗口菜单 (62) 6.7帮助菜单 (62) 7.使用维护和说明 (63) 7.1包装 (63) 7.2运输 (63) 7.3储存 (63) 7.4开箱检查 (63) 7.5维护须知 (63)
- 银山电子 YIN SHAN DIAN ZI YS-89A+ 线路、主变录波测距装置 （嵌入式） 使用说明书 南京银山电子有限公司 NANJING YINSHAN ELECTRONICS CO., LTD.
目录 引言 (1) 1、装置概述 (2) 2、装置特点 (2) 3、主要技术指标 (4) 4、硬件说明 (9) 5、面板说明 (12) 6、后台管理机软件使用说明 (14)
V1.0版 引言 YS-89A+ 录波装置（嵌入式）是基于嵌入式以太网，采用TCP/IP传输协议、数据采样脉冲与GPS时钟同步的集录波、测量、实时数据输出、故障分析于一体的电力数据实时记录装置。它既可以大容量（96路模拟，192路开关）集中组屏，也可以是分布式组网。即可以作为录波装置也可以作为电力系统动态测量装置。既满足DL/T 553-1994《220kV-500kV电力系统故障动态记录技术准则》、DL/T 663-1999《220kV-500kV电力系统故障动态记录装置检测要求》和DL/T 873-2004《微机型发电机变压器组故障录波装置技术条件》标准,同时在设计中也考虑了《电力系统实时动态监测系统技术规范》的主要技术要求。 采用具有网络传输功能的嵌入式主控系统为实现在录波网络中及时有效地分析，处理和传送实时采样和故障录波数据，同时保证故障录波功能不受影响，为保障电网数据分析的可靠性和稳定性提供了技术保证，开发和研制YS89A+新一代嵌入式故障录波装置采用了两级嵌入式设计的结构，完全满足嵌入式网络录波装置的要求。同步于GPS脉冲信号的数据采样可实现异地同步测量反映电网稳定性的相角参数，为实现实时动态监测装置（PMU）和故障录波装置软硬件平台一体化奠定了基础。
故障解列装置原理与仿真 发表时间：2016-12-16T15:00:36.053Z 来源：《电力设备》2016年第19期作者：陈静韩静 [导读] 分析了故障解列装置的原理，在PSCAD下搭建了仿真模型，通过仿真，验证了有效性。 （国网河南卫辉市供电公司河南卫辉 453100） 摘要：分析了故障解列装置的原理，在PSCAD下搭建了仿真模型，通过仿真，验证了有效性。 关键词：故障解列；原理；PSCAD；仿真 The principle and simulation of fault disconnection device Chen Jing，han jing （Weihui Electric Power Bureau，Weihui Henan 453100，China） Abstract：The principle of the fault disconnection device，which simulation model is established in PSCAD，was proved to be effective. Key words：fault disconnection device；principle；PSCAD；simulation 0 引言 随着国民经济的快速发展，电网建设规模发展很快，越来越多的小水电、余热发电、热电项目上马，机组容量相对也越来越大，接入35kV、10kV公用线路上或直接接入终端变电站的35kV、10kV母线上。在大电源系统侧主送电源线路发生瞬时性故障情况下，由于接入终端变电站中、低压侧的小电源作用于变电站高压母线，使得系统侧检无压重合闸条件无法满足，不能可靠重合，因此必须采取措施加以避免[1]。 1 故障解列装置简介 某110kV 变电站系统接线如图1所示，1DL开关安装有线路保护，110kV 线路压变安装于线路A相，作为终端变电站的进线开关2DL未安装有线路保护，#1 主变中性点不接地运行，#1 主变中性点无零序过流保护及零序间隙过流保护。 1.1 装设必要性 （1）当110kV线路发生瞬时性单相接地故障时，灵敏段保护动作跳开1DL开关，系统与小电源解列运行，中性点电压发生偏移。目前系统中采用的多为分级绝缘的变压器，中性点绝缘水平较低，当中性点电压升高后往往容易将变压器中性点绝缘损坏，因此系统发生接地故障后必须尽快切除小电源。 图1 某110kV变电站系统接线图 （2）当110kV线路B（或C）相发生瞬时性单相接地故障，1DL开关跳开后，110kV变电站中性点电压发生偏移，A、C（或A、B）相电压升高，使220kV变电站的110kV线路的A相线路电压抬高，若此电压高于1DL开关重合闸的检无压定值时，将使1DL开关的检无压重合失败。当110kV线路发生BC相故障，1DL开关跳开后，小电源将在某110kV变电站的110kV母线A相上产生一个比较高的残压，接近于健全电压，往往会高于1DL开关重合闸的检无压定值，将使1DL开关的检无压重合失败。 为了防止上述情况的发生，非常有必要在110kV变电站的110kV母线上装设故障解列装置，当110kV线路发生瞬时性相间或单相接地故障时，故障解列装置动作跳开小电源4DL开关并闭锁重合闸，使220kV变电站1DL开关检无压重合能可靠动作。 1.2 故障解列装置原理分析 故障解列装置接入110kV变电站的高压母线电压UA、UB、UC、3U0、UN，系统发生单相接地故障时，母线上产生较高的零序电压；发生相间故障时，故障相母线电压会降低。为了满足各种故障类型情况下都能可靠动作切除小电源，故障解列装置应具有低电压动作、零序过电压动作功能，要求线电压低于低压整定值，或者外加零序电压3U0高于零序过压整定值并且自产零序电压高于8V时，开放解列功能。 2 仿真验证 根据以上原理分析，在PSCAD下搭建了故障解列装置的详细模型，并对图1所示系统在不同故障下是否装设故障解列装置进行仿真对比分析，验证了其有效性。 2.1 单相接地故障 （1）A相接地 0.505s时刻发生A相接地故障，故障持续时间为0.1s，保护于0.515s时刻跳开电源侧开关1DL。通过图2、图3对比可见，由于A相发生接地故障，电压降低，因此无论是否装设故障解列装置，1DL开关的重合闸检无压均能成功，经延时后，1DL重合闸，恢复正常供电。
国电吉林龙华白城热电厂扩建工程 微机故障录波器 招标编号: 第二卷技术部分 招标人：国电吉林龙华热电股份有限公司 设计单位：吉林省电力勘测设计院 2010年10月
1. 总则 1.1 范围 1.2 规范和标准 1.3 技术文件 1.4 备品备件 1.5 专用工具和仪表 1.6 投标书中应提供的资料 1.7 设计联络会 1.8 工厂培训及验收 1.9 技术服务 1.10 装运 2环境和使用条件 2.1气象条件 2.2抗震要求 2.3 使用环境 3 220kV系统概况及参数 4 微机故障录波器的技术要求4.1微机故障录波器总的技术要求 4.2微机故障录波器的技术要求 5 保护柜的技术要求 附录A 备品备件 附录B 专用工具和仪表
1 总则 投标方在投标前需仔细阅读包括本技术规范书在内的招标文件中阐述的全部条款。投标方提供的设备技术规范应符合招标文件所规定的要求，如有偏差应提供详尽的技术规范偏差说明。 提供设备的供货方应已取得ISO9000质量体系的有效证书，这些设备应在与规定条件相同或较规定条件更为严格的条件下成功地进行了两年以上商业运行，并通过中国权威机构的动态模拟试验。 设备采用的专利涉及的全部费用均被认为已包含在设备报价中，供方应保证需方不再另外承担与设备专利有关的一切责任。 1.1范围 1.1.1供货范围 1.1.1.1供货范围为白城热电厂的微机故障录波器等。 1.1.1.2种类及数量 种类及数量如下表所示： 注： 配套供应上述保护装置必须的备品备件、测试设备、专用工具等。 1.1.2工作范围 投标方除按合同在期限内供货外，还包括： (a) 出厂试验； (b) 发货； (c) 协助安装，并负责现场调试及成功地投入商业运行； (d) 培训；
并网小电源对系统保护的影响 摘要：本文重点分析了35KV 侧并网小电源对系统不接地变压器保护、110KV 故障解列保护的影响及要求，以及在接有小电源的35KV 侧母线的出线发生相间故障时，并网小电源对故障点处的电流以及该侧母线电压的影响。由此提出了不接地变压器的间隙零流、间隙零压保护和110KV 故障解列保护整定配合的改进措施，理清了接有并网小电源系统的35KV 母线的出线保护定值计算和故障分析的思路。 关键词：主供电源；并网小电源；故障解列； 间隙零流；间隙零压。 1 引言 随着社会经济的发展，许多大型厂矿企业拥有自备电源，这些电源发电除自用外，有时通过35KV 馈线向电网倒送电能。随着这类电源容量和数量的增加，在实际运行中对保护的影响也不容忽视。因此，本文重点分析了35KV 侧并网小电源对不接地变压器保护，110KV 故障解列保护的影响及要求，以及在接有小电源的35KV 侧母线的出线发生相间故障时，对故障点处的电流以及35KV 侧母线电压的影响。由此提出了不接地变压器的间隙零流，间隙零压保护整定计算应注意的问题，并研究发现了110KV 故障解列保护装置本身的一些缺陷。提出了变压器保护，故障解列保护整定配合的改进措施。 2 并网小电源对系统保护的影响及保护的改进措施 2.1并网小电源对变压器保护的影响 系统为110KV 变电站，站内有两台不接地变压器，通过35KV 负荷侧联络线连接一并网小电源F1。当主网主供电源线路发生瞬时故障跳闸时，若系统110KV 侧接地故障点还存在时，变电站成为带接地故障点的中性点不接地系统，系统110KV 侧会出现很大的零序过电压，变压器 小电源 接有并网小电源的典型主接线图
防孤岛保护装置与故障解列装置的区别 北极星电力网新闻中心来源:北极星电力网作者:张小龙2015/10/16 14:06:49 我要投 稿 所属频道: 水力发电关键词: 防孤岛小水电张小龙 北极星水力发电网讯:在如今的小型分布式光伏发电用的防孤岛保护越来越多，而对于小水电站来讲，故障解列装置也使用的比较普及，那么简单的谈谈这两者保护。首先看看这两者保护是怎样定义的。 防孤岛保护装置是当出现非计划性孤岛效应时，及时准确的检测出来，然后迅速的跳开并网开关，使整个电站脱网，从而保证人与设备的安全。故障解列装置是当检测的本站母线或者线路出现问题时，为了不使本站冲击到电网，将并网点切除，从而保证电网的安全运行。就目前市场使用情况来说VIP-9690D防孤岛保护装置厂家一家独大，没有争议，而故障解列市场却比较乱，百家争鸣!下面我们就来谈谈两者的具体区别 使用方法 防孤岛保护用于光伏电站上比较普遍，尤其对于小型分布式光伏来讲，使用的越来越多。厂家不同，使用方法会稍微有些不一样，但最终达到的目的是一样的。拿我公司防孤岛保护装置为例：将并网开关上的模拟量保护电压和保护电流接入装置上，将保护跳闸出口接到并网点开关的跳闸回路上，当电网出现低压、高压、低频、高频、频率波动、逆功率等故障时，跳开并网点开关。与此同时，当站内出现故障时，可以给该装置一个开入信号，使其跳开并网点开关，也就是开入联跳，在整个电站中起到后备保护的作用。 故障解列保护装置在水电和火电上使用的比较多。为了保证安全稳定运行，大型水电和火电这种保护装置是必须要求上的。对于一些小的水电站和高炉煤气发电来讲，可能由于各种原因没有上这类微机保护。然而随着国家电网对于小型发电企业的要求规范逐渐完善，故障解列装置的使用率也越来越高。使用方法简单的介绍一下：当一个电站并网时，使用的是同期装置，用它来完成电站的安全准确并网(即两侧的压差、角差、频差满足要求)。当并网完成后，故障解列开始行驶自己的功能，检测到并网母线或线路的电压电流出现问题，达到定值后跳开并网点开关，从而使本站与电网脱离，完成解列功能。 相同点与不同点 相同点：1、两者都是检测到有故障时跳开并网点开关，使本站与电网脱离。
国电南自 Q/SDNZ.J.51.01-2002 标准备案号：机技便[2002]02号 WFBL-1 发电机－变压器故障录波与分析装置 技术说明书国电南京自动化股份有限公司
安全声明 为保证安全、正确、高效地使用装置，请务必阅读以下重要信息： (1)装置的安装调试应由专业人员进行； (2)装置上电使用前请仔细阅读说明书，应遵照国家和电力行业相关规程，并参照说明书对装 置进行操作、调整和测试，如有随机材料，相关部分以资料为准； (3)装置上电前，应明确连线与正确示图相一致； (4)装置应该可靠接地； (5)装置施加的额定操作电压应该与铭牌上标记的一致； (6)严禁无防护措施触摸电子器件，严禁带电插拔模件； (7)接触装置端子，要防止电触击； (8)如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量，否则，触 及装置内部的带电部分，将可能造成人身伤害； (9)对装置进行测试时，应使用可靠的测试仪； (10)请勿随意修改各配置文件，为了保证录波软件的正确性和完整性，在MMI模块内均备份了 该工程的数据配置文件和安装程序，配置文件如有修改，请立刻更新，便于在发生问题时能够及时恢复； (11)由于本装置的MMI模块是windows2000平台，为了保证装置能够安全的运行，请勿在MMI模 块内安装其它任何应用软件； (12)详细的使用维护说明请参见“使用说明书”。
版本声明 本说明书适用于WFBL-1发电机－变压器故障录波与分析装置V6.0.00版本 产品说明书版本修改登记表 * 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 * 由于产品的升级，可能会存在与本说明书不一致的情况，恕不另行通知

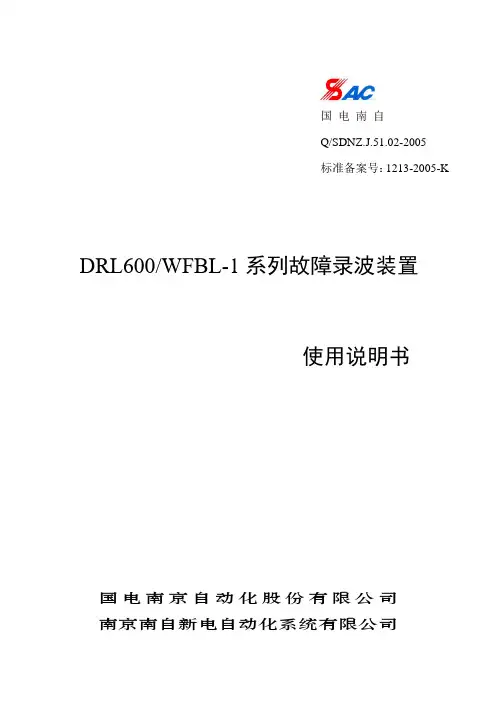

Q/SDNZ.J.51.02-2005 标准备案号：1213-2005-K DRL600/WFBL-1系列故障录波装置 使用说明书
国电南京自动化股份有限公司 南京南自新电自动化系统有限公司 DRL600/WFBL-1 系列故障录波装置 使用说明书 编写：朱海清 审核：董兴绿尹春明孙厚举张明勇 批准：杜煜 V 5.5.00 南京南自新电自动化系统有限公司
2006年12月
安全声明 为保证安全、正确、高效地使用装置，请务必阅读以下重要信息： (1)装置的安装调试应由专业人员迚行； (2)装置上电使用前请仔细阅读说明书，应遵照国家和电力行业相关觃程，幵参照说明书对 装置迚行操作、调整和测试，如有随机材料，相关部分以资料为准； (3)装置上电前，应明确连线与正确示图相一致； (4)装置应该可靠接地； (5)装置施加的额定操作电压应该与铭牌上标记的一致； (6)严禁无防护措施触摸电子器件，严禁带电插拔模件； (7)接触装置端子，要防止电触击； (8)如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量，否则， 触及装置内部的带电部分，将可能造成人身伤害； (9)对装置迚行测试时，应使用可靠的测试仪； (10)请勿随意修改各配置文件，为了保证彔波软件的正确性和完整性，在MMI模块内均备份了 该工程的数据配置文件和安装程序，配置文件如有修改，请立刻更新，便于在収生问题时能够及时恢复； (11)由于本装置的MMI模块（MCU）是windows2000平台，为了保证装置能够安全的运行，请 勿在MMI模块（MCU）内安装其它任何应用软件。
小电流接地系统单相接地选线装置的原理 1接地系统分析 我国的供用电系统分为：“大电流系统”和“小电流系统”。“小电流系统”是指中性点不接地或经高阻接地的系统，我国66kV以下多采用这一系统。这样的系统发生单相接地后接地电流小，A、B、C三相相位不变，现场设备可以持续运行一段时间(规程要求2小时以内)，这样就增加了供电的可靠性。但是为了使故障迅速消除降低故障面，就必须及时找到并切除故障线路。上世纪50年代末60年代初我国第一台小电流系统接地选线装置研制成功，至今小电流选线设备已经走过了几十年的历程。但现场运行结果表明，装置的选线效果并不理想，有些厂家的装置因为效果不佳饱受非议。有大批的电力工作者致力于提高选线准确率的研究。 2各种选线原理分析及失败原因。 目前现场应用的主要有稳态分量法、谐波分量法、暂态法、接地选线和消弧线圈一体化发等四种原理的接地选线装置。
2.1稳态分量法 稳态分量法，又分为零序电流比伏法，零序电流比相法，以及群体比伏比相法。这种方法利用故障微机线路保护装置的零序电流在数值上等于非故障线路零序电流之和，即故障线路的零序电流最大。这样就通过比较线路零序电流的幅值找出故障线路。这种方法是一种实验室内理想的方法，对于现场当中各条线路有长有短，各条出线的负载不平衡，所用TA也不是完全平衡，这样就造成零序电流最大的线路不一定都是故障线路。基于以上几点大家除了进行幅值比较外又加上了相位比较，因为故障解列装置和非故障线路相位是相反的，这样就弥补了出线不平衡的影响。提高了选线的正确率。但从装置内部来讲大家对故障量的采样一般都是循环采集，就是分几次采集才把所有的出线的计算数据采集完毕，这样存在着一个弊端就是没有在同一时刻完全采集所有出 线的故障量，就容易出现误判，这种方法也不适用于有消弧线圈的系统。 2.2谐波分量法 谐波分量法，又分为5次谐波大小和方向，各次谐波平方和等方法。大家知道对于有消弧线圈的系统由于完全补偿或过补偿的原因，选线装置．微机消谐装置误判率偏高。消弧线圈进行补偿是基于50Hz基波进行的，对谐波补偿有限。
ZH-3嵌入式电力故障录波分析装置 Q/ZH.TE/0401-03 技 术 说 明 书 Ver2.0 武汉中元华电科技有限公司
1 概述 (4) 1.1 应用范围 (4) 1.2 技术特点 (4) 1.3 装置遵循标准 (5) 2技术指标 (6) 2.1 输入信号 (6) 2.2 采样指标 (6) 2.3 信号处理 (7) 2.4 时钟及同步精度 (7) 2.5 录波数据记录方式 (7) 2.6 录波管理机 (7) 2.7 录波单元 (7) 2.8 同步三存储 (7) 2.9 启动精度 (7) 2.10 参数整定方式 (9) 2.11 抗电磁干扰能力 (9) 2.12 通讯 (9) 2.13 供电电源 (9) 2.14 外形尺寸及颜色 (9) 3工作原理 (10) 3.1总体结构 (10) 3.2 装置硬件原理 (12)
3.3 装置软件原理 (15) 4功能设计 (19) 4.1 暂态录波功能 (19) 4.2启动量及定值 (20) 4.3系统实时监测 (21) 4.4 波形分析功能 (22) 4.5 完备的通讯功能 (24) 4.6 连续记录功能 (25) 4.7 实验功能 (25) 5 安装调试 (27) 5.1 装置的端子布置 (27) 5.2 装置安装及调试 (27) 5.3 装置检查 (28)
1 概述 1.1 应用范围 ZH-3嵌入式电力故障录波分析装置是采用先进的DSP与32位嵌入式CPU，结合高性能的嵌入式实时操作系统VxWorks而设计的，适应电力系统发展需求的嵌入式电力故障录波分析装置。 1.2 技术特点 1.录波单元信号采集与启动计算采用单DSP构架，摒弃多DSP结构，由1片DSP即 可实现80路模拟量，160路开关量的接入；同时采用新型电路结构和96000门大规模可编程逻辑器件，集成度高，抗干扰能力强，系统运行稳定。 2.32位高速浮点数字信号处理器(DSP)，16位A/D，采样速率10kHz可调，谐波分辨 率≤99次，开关事件分辨率0.1ms； 3.录波单元运行在高性能实时嵌入式操作系统VxWorks下，系统稳定、可靠，实时性 好； 4.录波数据三存储：录波数据分别由DSP、32位CPU和管理机存储在3个地方，大 大地提高了数据的安全性； 5.数据记录采用A-B-C段方式，A、B、C段全部采用采样值记录，摒弃了传统的D、 E低采样率和有效值记录段，从而全部数据可以进行相量图分析和阻抗分析，大大地提高了数据的可用性； 6.支持长时间连续纪录，装置能以1KHz的采样值连续记录，记录数据以7天为周期 刷新，数据保持时间只受通道数和存储器容量限制，摒弃了传统的一周波一个点的有效值慢扫描记录； 7.不定长动态录波和故障测距，金属性短路的测距精度优于2%； 8.启动判据种类齐全，在各种短路、接地故障和其它异常工况下灵敏启动录波； 9.强大的计算和分析能力（电压、电流的幅值、峰值、有效值、频率计算，有功、无 功功率计算，功角、相角测量，相量、序量和谐波分析）； 10.公式编辑器可生成各种电量及其导出量的波形图，并可动态观察其随时间变化的轨
WY9系列录波器 使用说明书 武汉国电武仪电力自动化设备有限公司（简称国电武仪）Wuhan Guodian-Wuyi Electric Power Automation Equipment Co., Ltd
版本信息及声明 WY9系列录波器为嵌入式录波，但考虑到现场安装和就地使用上的方便，一般配置了录波管理单元作为人机交互的界面，用户的所有操作均在Linux软件界面下进行。在本手册中，关于操作步骤的阐述是按照以下的软件版本所做的说明， 录波管理软件 定值软件 录波图形分析软件 但我们保留进一步修改的权利，这些修改包括为提升软件功能、改善用户界面的友好性所做的改进以及按具体订货要求所作的改动，我方承诺这些改动不会降低设备的技术性能。用户在使用本手册时，如发现有操作细节上的不一致时，请查看软件的在线帮助。 具体使用的设备在结构布置、安装接线方面有可能与本手册的说明有细微的差别，我方承诺这些差别不会降低设备的技术性能。用户使用时应以设计方提供的图纸和随机的出厂图纸为准。 武汉国电武仪电力自动化设备有限公司 Wuhan Guodian-Wuyi Electric Power Automation Equipment Co., Ltd. 地址：武汉市东湖开发区关山一路特1号光谷软件园 邮编：430074 电话：总机：、、、
分机：售后服务：8000 市场部：8001、8002 研发部：8007传真： E-mail：
关于本手册 1. 阅读指南 第一章为设备的总体描述，介绍了设备的组成、分类、主要部件的功能配置、接口、以及录波器的系统构架、硬件配置、软件功能等。第一次接触WY9系列录波器的用户，应仔细阅读本章的内容。 第二章为设备的技术参数。 第三章为设备的选型配置和定值整定，供工程设计人员、定值整定人员，在设备选型、通道配置、编辑定值整定通知书时参考。 第四章介绍录波管理软件，为变电站值班运行人员提供了设备的常用操作指南。 第五章对设备的安装进行说明，并提供了投运前设备调试的内容和具体方法，包括设备的配置，供安装单位技术人员、设备维护检修人员参考。 第六章为维护手册，供设备维护、检修人员参考。 第七章介绍了设备的包装，以及对运输、存放要求，供设备管理人员参考。
PYJ-101E型小电源解列控制装置技术 及使用说明书 滁州正华电力自动化设备有限公司 二○○七年十一月
- 1- 目 录 1 概述................................................................................................（4） 2 PYJ —101E 型装置的主要功能...................................................................（5） 3 装置主要技术参数与性能 (7) 3.1 机械及环境参数............................................................................（7） 3.2 额定电气参数...............................................................................（7） 3.3 交直流功耗..................................................................................（7） 3.4 主要技术指标...............................................................................（7） 3.5 装置动作时间及返回系数................................................................（7） 3.6 装置的输入..................................................................................（8） 3.7 跳闸出口接点...............................................................................（8） 3.8 信号出口接点...............................................................................（8） 3.9 事件记录与数据记录......................................................................（8） 3.10 通信接口及打印接口......................................................................（9） 3.11 装置供电电源 ..............................................................................（9） 3.12 电磁兼容与绝缘耐压性能.................................................................（9） 4 装置的基本原理. (10) 4.1 电压、频率的测量方法…………………………………………………………..（10） 4.2 启动元件………………………………………………………………………..（10） 4.3 低压事故的判别方法及动作特性………………………………………………（11） 4.4 过压事故的判别方法及动作特性……………………………………………..（12） 4.5 低频事故的判别方法及动作特性……………………………………………..（13） 4.6 过频事故的判别方法及动作特性……………………………………………..（15） 5 装置的硬件配置(外型及安装尺寸)……………………………………………… ..（16）
