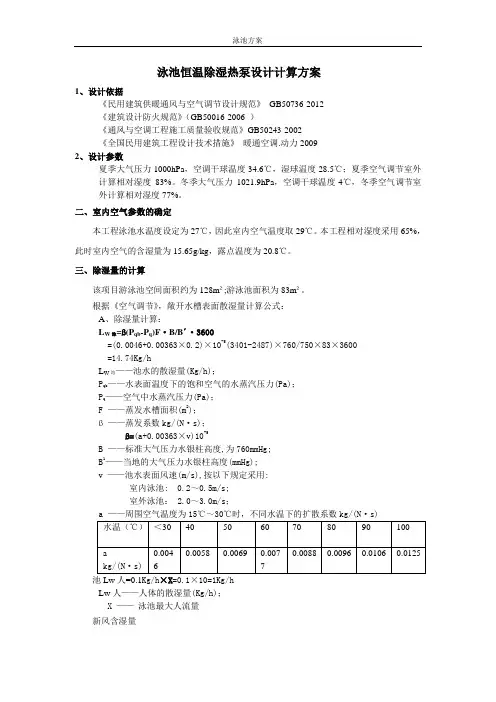

泳池方案
泳池恒温除湿热泵设计计算方案
1、设计依据
《民用建筑供暖通风与空气调节设计规范》GB50736-2012
《建筑设计防火规范》（GB50016-2006 ）
《通风与空调工程施工质量验收规范》GB50243-2002
《全国民用建筑工程设计技术措施》暖通空调.动力2009
2、设计参数
夏季大气压力1000hPa，空调干球温度34.6℃，湿球温度28.5℃；夏季空气调节室外计算相对湿度83%。冬季大气压力1021.9hPa，空调干球温度-4℃，冬季空气调节室外计算相对湿度77%。
二、室内空气参数的确定
本工程泳池水温度设定为27℃，因此室内空气温度取29℃。本工程相对湿度采用65%，此时室内空气的含湿量为15.65g/kg，露点温度为20.8℃。
三、除湿量的计算
该项目游泳池空间面积约为128m2;游泳池面积为83m2。
根据《空气调节》，敞开水槽表面散湿量计算公式：
A、除湿量计算：
L W泳=?(P qb-P q)F·B/B′·3600
=(0.0046+0.00363×0.2)×10-5(3401-2487)×760/750×83×3600
=14.74Kg/h
L W池——池水的散湿量(Kg/h)；
P qb——水表面温度下的饱和空气的水蒸汽压力(Pa)；
P q——空气中水蒸汽压力(Pa)；
F ——蒸发水槽面积(m2)；
? ——蒸发系数kg/(N·s)；
?=(a+0.00363×v)10-5
B ——标准大气压力水银柱高度,为760mmHg;
B1——当地的大气压力水银柱高度(mmHg);
v ——池水表面风速(m/s),按以下规定采用:
室内泳池: 0.2～0.5m/s;
室外泳池： 2.0～3.0m/s；
池Lw人=0.1Kg/h×X=0.1×10=1Kg/h
Lw人——人体的散湿量(Kg/h)；
X ——泳池最大人流量
新风含湿量
人均最小新风量可取30m3/h，游泳馆按10人计算，新风量为300m3/h，由焓湿图计算得出，相对于室内空气，夏天新风含湿量为m=21.64g/kg
夏季：小池L新= ρ* V * Δd = 1.13*1200*(21.64-15.65) =8.12Kg/h
ρ—空气的密度Kg/m3
V —空气的体积m3
Δd —空气含湿量差g/Kg
泳池内最大湿负荷L= Lw泳+Lw人+L新=23.86kg/h
四、夏季泳池区冷负荷计算。
2.21. 夏季泳池区活动人员冷负荷Q1
游泳人数10人
（1）标准30%人员在池边室温下活动散热量为135W(人/h)
（2）标准65%人员在池水中慢游散热量为235W(人/h)
（3）标准5%人员在池水中快游散热量为407W(人/h)
正常情况下：Q1=泳池内活动总人数×30%×135W+泳池内活动总人数×65%×235W
+泳池内活动人数×5%×407W=2.14KW
2.22 .由水蒸汽蒸发带入空气中形成的热量Q2
Q2=Wr
式中 Q2——水蒸汽蒸发带入空气中形成的热量.
W——泳池总散湿量kw/h；
r——水蒸汽蒸发带入空气中形成的热量冷负荷系数比取0.67；
Q2=Wr=23.86×0.67=15.99kw
2.23 泳池围护结构冷负荷Q4
Q4= KF1⊿tτ-ε =252.4* (48-28.5)*3.0=14.77KW
K建筑物围护结构面积m2
F1夏季建筑物围护结构传热系数W/m2?K3.0
⊿tτ-ε围护结构冷负荷温差℃
2.24建筑内灯光以及电器冷负荷Q5功率为10KW
用于灯光辐射热大部分被泳池水分吸收对流热由排风部分或全部带走，一般情况下对流和辐射各占50%。
Q5=10kw×0.5 =5kw
2.26室内泳池空间总冷负荷为Q总
Q总=Q1+ Q2 +Q3 +Q4 +Q5=2.14+15.99+14.77+5=37.9KW
五、冬季泳池区暖负荷计算
3.31 .由水蒸汽蒸发带入空气中形成的热量Q1=Wr
式中 Q1——水蒸汽蒸发带入空气中形成的热量
W——泳池总散湿量kw/h；
r——冬季水蒸汽蒸发带入空气中形成的热量冷负荷系数比取0.3；
Q1=Wr=23.86×0.3=7.16kw
3．24 冬季空气向水面放热Q2
F
Q2=α（t1-t2）
1
式中Q2——冬季空气向水面放热
α——空气对流放热系数；
t1——空气温度；
t2——池水温度；
F——泳池面积；
1
F=30×(29-27)×83/860=5.79kw
Q2=α（t1-t2）
1
3.33 冬季补风所需负荷Q3
Q3=P补×P密×P比（t3 + t4）/3600
式中 Q3——冬季补风所需暖负荷
P补——补风量m3/h;
P密——补风密度m3/kg;
P比——补风比热容kj/(kg℃);
t1——补风温度℃;
t2——室内温度℃;
Q3=P补×P密×P比（t2 –t1）=2100×1.0044kJ/(kg K)×(29-(-4))/3600=19.33kW 3.34泳池围护结构暖负荷Q4
Q4= KF2⊿tτ-ε =252.4*（29-(-4)）*3=24.99KW
K建筑物围护结构面积m2
F2冬季建筑物围护结构传热系数W/m2?K3
⊿tτ-ε围护结构冷负荷温差℃
Q总= Q2 +Q3 +Q4-Q1 =5.79+19.33+24.99-7.16=42.95kw
六、水池日恒温所需总耗热量及初加热
4．11泳池表面日散热量
. 计算公式：
Qx ＝α·у（ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)
式中 Qx——泳池表面蒸发损失的热量（ kJ/h ）；
α——热量换算系数，α＝ 4.1868 kJ /kcal ；
у——与泳池水温相等的饱和蒸汽的蒸发汽化潜热（ 574kcal/kg）；
vf ——泳池水面上的风速（ m/s ）：室内0.2 m/s
Pb——与泳池水温相等（℃）的饱和空气的水蒸汽分压力（ 26mmHg ）；
Pq——与泳池的环境空气温度（℃）相等的水蒸汽压力（ 17mmHg ）；
A——泳池的水表面面积（83m2 ）；
B——当地的大气压力（ 752mmHg ）；
另而泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，占泳池水表面蒸发损失热量的 20%
2. 泳池池恒温计算：（查相关参数表可计算得）
Q恒＝α·у（ 0.0174×0.5+0.0229 ） (Pb － Pq) A(760/B)
=4.1868×574.2×（0.0316）（26-17）×83×760÷752
=75×9×83×760÷752 =56621.02/3600（ kJ/h ）=15.73KW
1）泳池补水量为5%, Q补=CM△T
(83x1.5x0.05)x1000(27-10)/860=123.05kw
2）平均每日运行15小时则小时恒温量为123.05/15=8.2KW
管道池壁损失量为总热量的20%
Q总=（15.73+8.2）x1.2=28.72kw
3）初始水温按10摄氏度初加热量Q=83x1.5x1000x（27-10）/860=2461.05kw 2461.05kw/48小时=51.27kw
七、设备选型
综合以上D（制冷量QL）、E(制热量QR)、F(除湿量基数L)三方面因素，选用“欧洛思”除湿热泵空调机组：
型号为QS25L 数量 1 台
设备除湿量为28kg/h, 满足除湿量基数23.86kg/h（L）；
设备运行制冷量43.8kw, 满足37.9 kw(QL)；
设备制热量52.4Kw，满足42.95 kw(QR)；
八、本项目泳池除湿热泵设备综合考虑泳池室内空气的恒温恒湿，除湿热泵型号为
QS25L ，池水初加热设备由使用方负责（锅炉或空气源热泵或电加热等）。泳池除湿热泵机组的选用充分遵守节能、可靠、安全的原则，系统在保证空间恒温恒湿、池水恒温的情况下，运行成本最为经济。
注：冬季池水加热、空气加热为满足客户要求，除湿设备甲方需提供(55℃或以上的热媒水)热源为30KW(设备内有安装冷热水辅助加热盘管)。
九.泳池除湿热泵卧式空调机组配置清单QS25L技术参数
配置清单：
十、欧洛思除湿空调热泵系统运行流程图
十一、室内泳池除湿空调机组使用过程中功能选择说明由于室内泳池常年水温保持在26-28℃，室内温度28-31℃，为保持房间舒适相对湿度不应超过65%，通过除湿热泵机组引进新风和排风以保证房间保持负压。
设备工作原理:
1、设备启动时送风机开始工作，当控制温度、湿度、池水温度设定完毕后，设备进入全自
动运行。
2、设备除湿过程中当房间温度低于设定值下限时，主机风冷冷凝器和热水加热系统工作—-
对房间空气进行加热升温。
3、当室内温度达到设定值上限时，主机风冷冷凝器和热水加热系统停止工作，水冷冷凝器
开始工作---给泳池水辅助加热，同时进入制冷运行状态。
4、三合一机组当室内温度和泳池水温度都同时满足要求时，设备运行过程中产生的多余热
量通过室外机排到室外。
5、室内要不断引进新风方能满足人体舒适要求，由于新风温度、湿度因素新风必须经过过
滤、加热或制冷处理方可送入房间，该设备具有新风处理系统。
冬季：由于室内外温差较大，当房间相对湿度较大时玻璃窗或玻璃墙体、玻璃顶就会结露，人体感到闷热。设备运行过程中温度应设定在28-31℃相对湿度应设定在50-65%，新风风阀应全部打开、排风机打开。这样即可保证房间内温度28-31℃，相对湿度在50-65%，墙体不结露，人体舒适。
夏季：由于室内外温差小，但相对湿度较大时人体感到闷热。设备运行过程中温度应设定在28-31℃，设备运行时主要以除湿制冷为主，相对湿度应设定在50-65%，新风风阀根据房间空气清新程度选择开启角度，排风机打开。这样即可保证房间内温度28-31℃，相对湿度在50-65%，墙体不结露，人体舒适。如考虑节约能源，房间人员不多时可选择只开送风系统和排风系统。
春秋季：由于室外温度变化较大，设备运行过程中温度应设定在28-31℃，相对湿度应设定在50-65%，新风风阀根据房间空气清新程度选择开启角度、排风机打开。这样即可保证房间内温度28-31℃，相对湿度在50-65%，墙体不结露，人体舒适。如考虑节约能源，当室内外温度偏差不大时，而且房间人员不多可选择只开送风系统和排风系统。
十二．施工方案
1、泳池热泵辅助加热循环水系统：
泳池施工过程中，甲方需按照除湿热泵空调机组池水热泵加热循环水系统水管尺寸要求进行预埋，系统中需安装水过滤器、截止阀、单向阀、循环水泵、压力表、温度表等，加热后的池水需求与水过滤系统连接。（池水初加热使用锅炉或空气源热泵---甲方必备）。池水恒温水管接口管径：DN32
2、冷热源盘管外接循环水系统：
泳池施工过程中，甲方需按照除湿热泵空调机组热水加热循环水系统水管尺寸要求进行预埋，系统中需安装水过滤器、截止阀、单向阀、循环水泵、压力表、温度表等。并且在冬季供暖时，提供55-60℃热媒水。冷热源接口管径：DN32
3、风管安装系统：
风管施工时需按照图纸要求将送风管道、回风管道、排风管道、新风管道、新风调节阀、送风口防火阀安装好，待除湿热泵空调机组设备就位后做好所有风管与设备的连接。所有水平或垂直风管，必须设置必要的支，吊或托架，其构造形式由安装单位在保证牢固，可靠的情况下根据现场情况选定，详见国标T616。
风道安装注意事项及要求：
送风的分配可使用一条管道，气流导向向下或导向易于出现冷凝的墙壁、窗户等，或从中心部位向两侧送风，机器送风口处需要安装静压箱、风量调节阀、以及防火阀与消防联动。（送风设计主管道风速：7.5-8.5m/S）
回风的分配可使用一条管道或分支，回风口向下。风管设计时必须保证送风、回风之间不能出现短路，否则会超出高湿度层和气囊，机器回风口处需要安装静压箱、风量调节阀、以及防火阀与消防联动。（回风设计主管道风速：7-7.5m/S）
新风口和排风口距离不能太近，否则会超出部分排风直接进入新风系统内，新风、排风管需要安装风量调节阀，排风管需要安装静压箱，新风排风接到户外处需要加装防虫鼠网以及防雨遮挡板，排风管道自带200Pa压力，排风管可比设备自带风口稍小或稍大一些。新风口及排风口采用铝制FS-18百叶风口。
（主机新排风设计风速：5-6m/S）
除湿冷凝水的排放：
甲方需预埋地漏或除湿冷凝水排水管到设备2米范围内。
4、设备总电源：
甲方需将设备总电源三相五线制（380V三根火线、一根零线、一根接地线）布置到设备(电控箱)2米范围内，并预留长度为3米的电源线。
机房内除湿热泵空调机组设备基础要保持平整，基础高度为15cm,基础要大于设备长、宽40cm. 设备尺寸相见技术参数。（设备安装时需预留运输通道.）
现场安装施工过程中，若有与其他工种有矛盾之处，请及时解决。未说明的部分均按国家施工验收规范进行验收。
游泳池设计方案 本文是关于范文的游泳池设计方案，感谢您的阅读！ 游泳池设计方案（一） 一、编制依据： 1.1根据五路居大学生公寓配套服楼图纸设计 1.2《地面工程防水技术规范》（GB50108-2001） 二、工程概况： 本工程位于海淀区五路居大学生公寓配套服务综合楼首层游泳池防水。 三、施工部署： 为确保工程质量和工期，特别选调管理能力强、业务水平好的管理人员组织现场管理领导小组，并抽调有施工经验、施工水平高的施工人员进行施工，质量必须按屋面防水规范严格要求，工期安排施工上岗人员10人计划4天结束该工程。 现场领导小组 组长：赵云涛，项目经理：负责本工程防水全面工作。 副组长：刘连雨，施工质检，安全管理。 副组长：任俊昌，质量验收，现场技术指导。 后勤：张建义，材料供应，后勤保障。 四、施工准备： 4.1材料准备 水泥基（JS复合涂料）2.5吨。 4.2机具准备 4.2.1基本清理工具：开刀、凿子、锤子、钢丝刷、扫帚、抹布； 4.2.2取料配料工具：台秤、水桶、称料桶、拌料桶、搅拌器、剪刀； 4.2.3涂料涂覆工具：滚子（用于涂覆较稀的料）、刷子（用于涂覆较稠的料及小面积局部部位） 五．施工方法 5.1基面处理 基面必须平整、牢固、干净、无明水、无渗漏、凹凸不平及裂缝处须找平，
渗漏处须先进行堵漏处理，阴阳角做成圆弧角。 5.2配料 如果需要加水，先在液料中加水后，用搅拌器边搅拌边徐徐加入粉料，之后充分搅拌均匀直至料中不含团粉（搅拌时间3分钟左右，最好不要手工搅拌）。 打底层涂料的重量配比为：液料：粉料：水=10：7：14；下层、中层和上层涂料的重量配比为：液料：粉料：颜料：水=10：7：0.5~1：0~2。在规定的加水范围内，涂面、顶面或立面施工应不加或少加些水， 5.3涂覆 用滚子或刷子涂覆，根据选定的工法，按照打底层→下层→无纺布→上层的次序逐层完成。各层之间的时间间隔以前一层涂膜干固不粘为准（在温度为20℃的露天条件下，不上人施工约3小时，上人施工约5小时）。现场温度低、湿度大、通风差，干固时间长些；反之短些。对于Q5工法，其下层、无纺布和中层须连续施工，不能间隔。涂覆时应注意以下事项： 5.3.1若涂料（尤其是打底料）有沉淀应随时搅拌均匀； 5.3.2涂覆要尽量均匀，不能有局部沉积，并要求多滚刷几次，使涂料与基层之间不留气泡，粘结严实； 5.3.3每层涂覆必须按规定用量取料，不能过厚或过薄，若最后防水层厚度不够，可加涂一层或数层。 5.4清洗 在施工间隙或施工结束时，应当尽快用水清洗所有沾有涂料的工具和工作服。否则，等涂料干固后很难清洗。 5.5保护层与装饰层施工 保护层或装饰层施工须在防水层完工2天后进行。抹水泥砂浆时，为了方便施工，可在防水层最后一遍涂覆后，立即撒上干净的中粗砂。粘贴块材时，将金汤JS复合防水涂料按液料：粉料=10：15~20调成腻子壮，即可用作胶粘剂。 5.6质量要求与工程检验 防水层施工后应认真检查整个工程的各个部分，特别是薄弱环节，发现问题，及时修复。涂层不应有裂纹、翘边、鼓泡、分层等现象。 6注意事项
冷冻除湿原理及设计分析 在生产和生活环境中，空气的相对湿度具有举足轻重的影响。对湿度的控制和调节，是关系到工农业生产工艺流程、物资储存保管的重要问题。相对湿度过高，机器设备和钢铁产品易于腐蚀、食品易于腐烂，将会给生产、生活及物资储存造成巨大损失，因此，随着工艺水平及要求的提高，空气除湿等环境控制技术的发展显得尤为重要。 空气除湿的方法有很多种，冷冻除湿作为其中的一种，由于能耗小、操作简单、易于控制，得到了广泛的应用。冷冻除湿机就是采用冷冻除湿的原理，用制冷机作冷源，以直接蒸发式冷却器作冷却设备，把空气冷却到露点温度以下，析出大于饱和含湿量的水汽，降低空气的绝对含湿量，再利用部分或全部冷凝热加热冷却后的空气，从而降低空气的相对湿度，达到除湿目的。 冷冻除湿机具有除湿效果好、房间相对湿度下降快、运行费用低、不要求热源、也可不需要冷却水、操作方便、使用灵活等优点，被广泛应用于国防工程、人防工程、各类仓库、图书馆、档案馆、地下工程、电子工业、精密机械加工、医药、食品、农业种子储藏及各工矿企业车间等场所。 2.冷冻除湿机分类 2.1 按使用功能分，可分为：一般型、降温型、调温型、多功能型。 一般型除湿机是指空气经过蒸发器冷却除湿，由再热器加热升温，降低相对湿度，制冷剂的冷凝热全部由流过再热器的空气带走，其出风温度不能调节，只用于升温除湿的除湿机。 降温型除湿机是指在一般型除湿机的基础上，制冷剂的冷凝热大部分由水冷或风冷冷凝器带走，只有小部分冷凝热用于加热经过蒸发器后的空气，可用于降温除湿的除湿机。 调温型除湿机是指在一般型除湿机的基础上，制冷剂的冷凝热可全部或部分由水冷或风冷冷凝器带走，剩余冷凝热用于加热经过蒸发器后的空气，其出风温度能进行调节的除湿机。 多功能型除湿机是指集升温除湿（一般型）、降温除湿、调温除湿三种功能于一体的除湿机，在无室外机（风冷）或冷却水（水冷）时仍可选择升温除湿功能进行除湿的除湿机。 2.2 按有无带风机分，可分为：常规除湿机、风道式除湿机。 2.3 按结构形式分，可分为：整体式、分体式、整体移动式。
除湿机及工作原理 除湿机又称为抽湿机、干燥机、除湿器，一般可分为民用除湿机和工业除湿机两大类，属于空调家庭中的一个部分。通常，常规除湿机由压缩机、热交换器、风扇、盛水器、机壳及控制器组成。 其工作原理是：由风扇将潮湿空气抽入机内，通过热交换器，此时空气中的水分子冷凝成水珠，处理过后的干燥空气排出机外，如此循环使室内湿度保持在适宜的相对湿度。 全球除湿机的主要产地集中在意大利、日本、中国等地，中国在全球除湿机市场中的地位日益显著。特别是工业除湿机，应用在医药，医院，电子，计算机，食品行业居多；家用除湿机在中国国内市场才刚刚起步，还没有完全被中国的消费者认知。 发展简史 除湿机在中国的市场其实已经有几十年的历史。但是除湿器却一直处于初始状态。除湿机在中国的市场容量非常有限。多年来支持除湿器成长的只有出口。从二十一世纪开始，国家主要生产除湿器的企业总共出口20多万台。之后五年，迅速增长到205万台。当年，国内的销售总量是250万台，这其中近96%的份额都是用于出口。不得不说，5年中国迈上一了个新的阶梯。但是随后的日子，除湿机行业受到了原材料的影响，利润状况不容乐观。中国除湿器的市场不具规模主要的原因就是消费意识和消费水平。除此之外还有产品的技术、宣传等等。因此中国的除湿器市场有待开发。 现状分析 工业除湿机领域的情况则大为不同。工业除湿机是以内销市场为主，其销售量占内销总数的60%，销售额比例则超过90%。商用机的市场还没有真正发展起来。销售状况和家用机类似，都处于比较被动的局面。许多单位和场所需要用到除湿机，但对产品不甚了解，并未将其纳入采购范围。有关除湿机的采购招标项目也非常少，客户需要商家主动去挖掘，需要“曲线”营销，甚至除湿机只是作为配套产品配给用户。 工业除湿机的消费群体： 1.对产品需求不复杂，只要能满足除湿即可，但对价格的敏感度较高； 2.是实力较强的单位及一些科研所等机构，对机器的性能要求较高，价格则是次要考虑因素。 在国内的生产企业中，除湿机是较早涉足除湿机领域的企业，而格力归绿等近几年开始迅速成长。许多大企业出于各方面因素考虑，比如市场成熟度、消费价格接受度等，主动放弃了国内市场。 品牌格局 除湿器行业中还没有真正形成规模的品牌和企业，2010年销售收入超过亿元的企业屈指可数，大部分企业的销售收入都在2000万元之下，品牌格局还仅是一个雏形。形成这样局面的原因主要有两点：一是较小的市场需求影响了产业的发展。除湿机行业的市场容量不到20亿元，国内市场更是微乎其微，在没有市场需求的拉动下各企业对该产品的重视度不够，除湿机只能成为一个附属的小产品，而专业除湿机企业又没有足够的实力来大力推广。 二是除湿机产品品类繁多，应用领域也纷繁复杂，造成销售渠道杂乱，同时每种产品的需求量都相对较少，这也给企业在推广及销售造成较大困难。 从除湿机短期的发展态势来看，这种局面还将维持很长的一段时间。虽然近两年国内市场的需求有较快增长，但市场需求的绝对量还是有限，很难让众多有实力的品牌介入，领军品牌自然也无法形成。但毕竟作为一个细分的市场，除湿机行业的市场及利润空间仍客观存在，因此还是会吸引新的品牌不断进入。 产品特点
游泳池设计方案1 游泳池 循环水处理工艺 一、概述 : 2 泳池循环水处理容积 900M 3 池面积1300M～平均池深0.7M。 游泳池是多人次反复使用的水娱乐场所。按其使用性质可分为 : 比赛游泳池、跳水游泳池、训练游泳池和戏水游泳池等。它的设计需符合国家的有关标准、应设有完善的游泳池水净化、消毒设施 , 使其水质达到《游泳场所卫生标准》、《生活饮用水卫生标准》的要求。遵守游泳池和水上游乐池给水排水设计规程CECS14:2002规定。注:冷水游泳池不做恒温。二、方案设计依据 : 1 、《建筑给排水手册》 2 、《游泳池给水排水设计规范》 (CECS14:89) 3 、《人工游泳池水质卫生标准》 (GB9667-96) 4 、《生活饮用水水质标准》 (GB5749—86) 三、工艺流程说明 : ,一, 工艺流程 :
1, 多向阀 2, 砂缸 3, 压力表 4, 循环泵 5, 管道冲洗泵 6, 单向阀 7, 泳池加热器,本项目不用, 8, 投药器 9, 电控柜 10, 布水器 11, 排水格 栅12, “涌泉”给水格栅,本项目不用, 13, “涌泉”给水泵,本项目不用,14, 吸污口 15, 溢水器 16, 岸面排水器 17, 溢水格栅 18, 岸面 19, 池沿 20, 泻水格栅 21, 水箱 22, 电磁阀 23, 水位探头 24) 闸阀 ,二,泳池工艺说明 1 、工艺流程 : 自来水补水絮凝剂 PH 值控制 CL投加 除藻剂 平衡水箱循环水泵高速过滤沙缸 900M3游泳池 冷水游泳池不做恒温 2 、工艺说明 : 拟定工艺为典型的游泳池循环水处理工艺 , 其目的主要是去除水中悬浮杂质 , 消毒灭菌 , 满足卫生要求。正常循环时 , 游泳池水通过回水管流入平衡水箱 , 在平衡水箱后循环泵吸水 管上加入絮凝剂 , 以便通过水泵时能充分与水混合 ; 池水经过毛发过滤器 截留较大颗粒固体杂质、毛发、纤维等 , 以保护水泵和沙缸过滤层不被破坏 ; 出水经循环水泵进入高速过滤砂缸进行微絮凝过滤 , 滤出的洁净水经过投氯消毒装 置杀菌 , 出水经 PH 值调整控制系统调节循环水 PH 值 , 达到标准后进入泳池。游泳池池水循环采用顺流方式 , 在池端头侧壁进水 , 回水采用泳池池底回水方式。不易出现死水区及旋涡区。 工艺中的主要设备为过滤器 , 池水过滤效果的好坏直接影响着循环水质。本 工艺采用高速过滤砂缸 , 经国际上大量重大项目实用检验 , 过滤效果完全保证 ,
SPA供水供热系统 设 计 方 案 云南健尔峰机电工程有限公司2012-7-1 一、方案概述
东四“御水龙庭“供水供热项目是一个包括室外泡池群、游泳池、别墅群的综合性给排水、供热及水处理系统工程。工程涉及面广，设备多，为便于描述，我们把项目化分为原水处理、恒压供水、终端給排水、别墅群生活热水供应、游泳池循环过滤以及自动控制六部分进行说明。 二、各部分组成及功能简述 第一部分：原水处理 原水处理包括原水的净化、输送、降温与存储 1、原水净化、输送、存储 原水采集于各天然温泉的汇流点，具有高温、高含沙量等特点，必须经过一系列的净化处理，才能供给泡池终端使用。 原水处理工艺流程如下： 图一：原水处理工艺流程图 1.1旋流除沙 旋流除沙是采用沙水比重不同进行分离的原理，一路是分离后的水输送到缓存水箱，一路是因重力下沉的沙。沉积沙需要定期进行人工清理。 1.2板式换热降温 85℃左右的原水经过旋流除沙器后，温度会降至80℃左右，仍远高于
过滤、净化系统温度承受能力，必须采取强制降温处理。为保证温泉水的物理性质不发生改变，我们设计采用逆流板式换热装置，把80℃左右的温泉水强制降温到50℃左右的温泉水。强制降温后的温泉水，再经过软水器、石英砂过滤装罐、活性碳吸附罐、紫外线消毒器后，输送到主供水箱存储，为后续工艺使用。为节约冷水资源，我们采用游泳池存储的水做为热交换介质。另外，为别墅群集中供热的水箱的加热和恒温也采用板换产生的热量，具体工艺图入下图所示： 图二：板式换热原理图 注意：由于板式换热前无法加装软水处理装置（软水器工作温度不能超过50℃），因此，板式换热无法避免的结垢会影响板换的工作效率。当板换
总出人口布置应明显，不宜少于二处，并以不同方向通向城市道路。观众出入口的有效宽度不宜小于／百人的室外安全疏散指标 道路应满足通行消防车的要求，净宽度不应小于，上空有障碍物或穿越建筑物时净高不应小于4m。体育建筑周围消防车道应环通 观众出入口处应留有疏散通道和集散场地，场地不得小于／人，可充分利用道路、空地、屋顶、平台等。 部分专用停车场(贵宾、运动员、工作人员等)宜设在基地内 应确定建筑功能分区。可分为竞赛区、观众区、运动员区、竞赛管理区、新闻媒体区、贵宾区、场管运营区等。 应考虑残疾人参加的运动项目特点和要求，应满足残疾观众的需求 运动场地界线外围必须按照规则满足缓冲距离、通行宽度及安全防护等要求。裁判和记者工作区域要求、运动场地上空净高尺寸应满足比赛和练习的要求。 应考虑场地运动器械的安装、固定、更换和搬运需求。 场地的对外出入口应不少于二处，其大小应满足人员出入方便、疏散安全和器材运输的要求。 残疾观众席位为千分之二，方便残疾人入席和疏散 观众席有背硬椅：座宽，排距。座椅高度~. 记者席，评论员席。 观众席纵走道间连续座位数目，室内每排不宜超过26个。当仅一侧有纵走道时，座位数目应减半。
主席台和包厢宜设单独的出入口。主席台应与其休息室联系方便，并能直接通达比赛场地，与一般观众席之间宜适当分隔。 观众席规模10000以下，主席台1%~2%；观众席规模10000以上，主席台%~1%； 独立的看台至少应有二个安全出口，且体育馆每个安全出口的平均疏散人数不宜超过400～700人 通向安全出口的纵走道设计总宽度应与安全出口的设计总宽度相等。经过纵横走道通向安全出口的设计人流股数应与安全出口的设计通行人流股数相等 每一安全出口和走道的有效宽度除应符合计算外，还应符合下列规定： 1) 安全出口宽度不应小于，同时出口宽度应为人流股数的倍数，4股和4股以下人流时每股宽按计，大于4股人流时每股宽按计； 2) 主要纵横过道不应小于(指走道两边有观众席)； 3) 次要纵横过道不应小于(指走道一边有观众席)； 4) 活动看台的疏散设计应与固定看台同等对待。
泳池方案 泳池恒温除湿热泵设计计算方案 1、设计依据 《民用建筑供暖通风与空气调节设计规范》GB50736-2012 《建筑设计防火规范》（GB50016-2006 ） 《通风与空调工程施工质量验收规范》GB50243-2002 《全国民用建筑工程设计技术措施》暖通空调.动力2009 2、设计参数 夏季大气压力1000hPa，空调干球温度34.6℃，湿球温度28.5℃；夏季空气调节室外计算相对湿度83%。冬季大气压力1021.9hPa，空调干球温度-4℃，冬季空气调节室外计算相对湿度77%。 二、室内空气参数的确定 本工程泳池水温度设定为27℃，因此室内空气温度取29℃。本工程相对湿度采用65%，此时室内空气的含湿量为15.65g/kg，露点温度为20.8℃。 三、除湿量的计算 该项目游泳池空间面积约为128m2;游泳池面积为83m2。 根据《空气调节》，敞开水槽表面散湿量计算公式： A、除湿量计算： L W泳=?(P qb-P q)F·B/B′·3600 =(0.0046+0.00363×0.2)×10-5(3401-2487)×760/750×83×3600 =14.74Kg/h L W池——池水的散湿量(Kg/h)； P qb——水表面温度下的饱和空气的水蒸汽压力(Pa)； P q——空气中水蒸汽压力(Pa)； F ——蒸发水槽面积(m2)； ? ——蒸发系数kg/(N·s)； ?=(a+0.00363×v)10-5 B ——标准大气压力水银柱高度,为760mmHg; B1——当地的大气压力水银柱高度(mmHg); v ——池水表面风速(m/s),按以下规定采用: 室内泳池: 0.2～0.5m/s; 室外泳池： 2.0～3.0m/s； 池Lw人=0.1Kg/h×X=0.1×10=1Kg/h Lw人——人体的散湿量(Kg/h)； X ——泳池最大人流量 新风含湿量
游泳池专项施工方案 一、编制依据： 1、西安工程科技学院临潼校区游泳池及附属建筑施工图。 2、本工程招标文件及招标答疑纪要。 3、本工程施工图交底会议纪要及变更 4、工程所处的地理位置及施工现场特点。 5、国家现行施工验收规范规程、标准、及建筑施工手册。 二、游泳池底板、侧壁的工艺流程： 1、100㎜厚C10混凝土垫层表面抹平压光 2、3㎜厚两道SBS卷材防水层 3、50㎜厚C20细石混凝土保护层 4、200㎜厚C30抗渗钢筋砼（S8） 5、5㎜厚水泥聚合物砂浆防水层 6、贴防滑面砖 三、施工准备工作： 1、基层清理：在施工之前，应进行基层处理，检查混凝土垫层表面是 否平整，有无蜂窝、麻面、空洞、露筋等质量缺陷；修整缺陷，清除基层 上浮灰、浮浆，洒水湿润。 2、3㎜厚两道SBS卷材防水层：防水层施工，应待找平层基体完全干 燥后进行，含水率控制在9%以内，找平层要求坚实、平整、无起砂空鼓 缺陷。卷材与基层粘接，可采用氯丁橡胶胶粘剂，胶粘剂要均匀涂刷，不 得露刷或露底；卷材接头采用搭接方式，搭接宽度：长边接逢不得小于100
㎜，短边接缝为150㎜，相邻短边接缝应错开1米以上。防水层要求不得有渗漏和积水现象。 3、50㎜厚C20细石混凝土保护层：在卷材防水层上应做50㎜厚C20细石混凝土保护层，要求不得有裂缝、空鼓等缺陷，平整度控制在5㎜以内表面做拉毛处理。 4、200㎜厚C30抗渗砼（S8）：待细石混凝土保护层的强度达到后70%后，及可绑扎钢筋、支撑模板、浇筑砼。 5、5㎜厚水泥聚合物砂浆防水层：待抗渗砼的强度达到70%后，即可涂刷搅拌好的水泥聚合物砂浆。 6、白色釉面砖面层：待水泥聚合物砂浆防水层干燥后，划分弹线。釉 面砖采用150㎜×150㎜白色釉面砖，厚度6㎜；胶结材料采用3～4㎜20%801胶素水泥浆，釉面砖之间留2㎜小缝，面砖铺贴完成后，用素水 泥擦缝。 四、SBS防水卷材施工工艺： 1、材料要求： 防水材料进场必须提供出厂合格证、生产厂家营业执照，并经试验室 检测合格后，方可使用。 2、铺贴施工： ①防水施工顺序遵循“先远后进、先细部后大面”的原则。防水卷材 铺贴时避免过分拉紧和皱折，粘结流滚压要密实，不允许翘边、空鼓现象。 ②卷材铺贴时避免过分拉紧和皱折，粘结滚压要密实，不允许翘边、 空鼓现象。

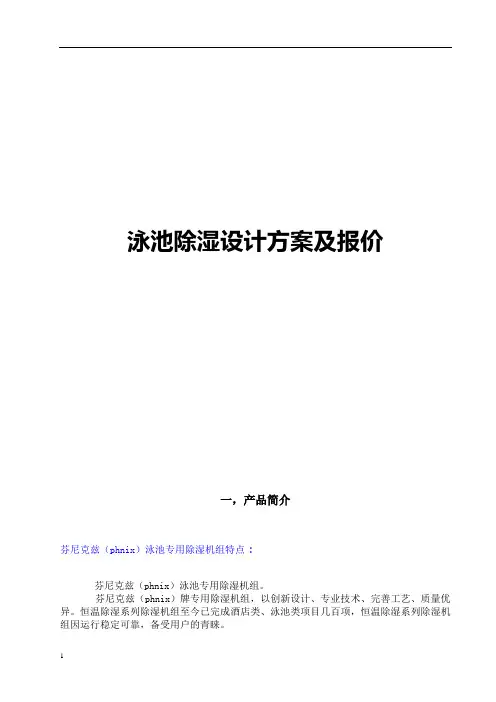

泳池除湿设计方案及报价 一，产品简介 芬尼克兹（phnix）泳池专用除湿机组特点： 芬尼克兹（phnix）泳池专用除湿机组。 芬尼克兹（phnix）牌专用除湿机组，以创新设计、专业技术、完善工艺、质量优异。恒温除湿系列除湿机组至今已完成酒店类、泳池类项目几百项，恒温除湿系列除湿机组因运行稳定可靠，备受用户的青睐。
