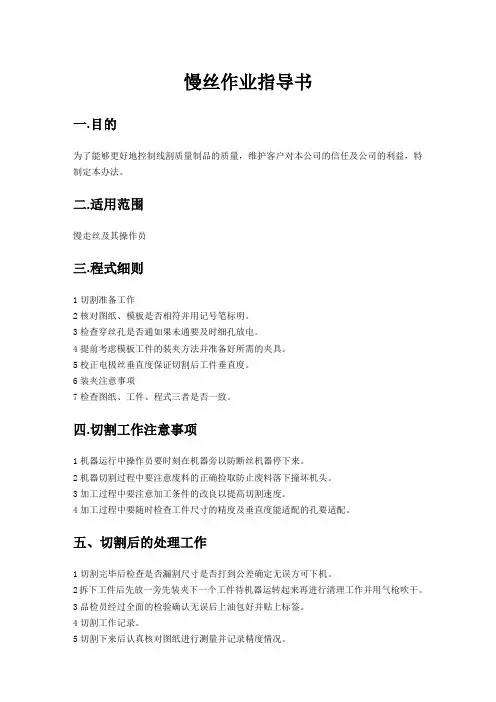

为了能够更好地控制线割质量制品的质量，维护客户对本公司的信任及公司的利益，特制定本办法。
2.适用范围
慢走丝所以操作员
3.程式细则：
切割准备工作
核对图纸、模板是否相符，并用记号笔标明。
检查穿丝孔是否通，如果未通要及时细孔放电。
提前考虑模板工件的装夹方法，并准备好所需的夹具。
校正电极丝垂直度，保证切割后工件垂直度。
装夹注意事项
检查图纸、工件、程式三者是否一致。
装夹时要注意夹具与机床行程，以免撞机头，或者超行程造成二次架模。
装夹工件时，压板尽量保持水平，防止螺丝滑丝，螺丝长度要足够防止螺丝崩裂，用力要适当锁紧为止。
装夹时要做到：装夹要稳定、校正要精确、动作要迅速。
线割起孔定位要准确，多参照图纸、程式，若有疑问要及时向上级反映。
切割工作注意事项
3.3.1 机器运行中操作员要时刻在机器旁，以防断丝机器停下来。
3.3.2 机器切割过程中要注意废料的正确捡取，防止废料落下撞坏机头。
3.3.3 加工过程中要注意加工条件的改良，以提高切割速度。
3.3.4 加工过程中要随时检查工件尺寸的精度及垂直度，能适配的孔要适配。
3.4切割后的处理工作
3.4.1 切割完毕后检查是否漏割，尺寸是否打到公差，确定无误方可下机。
3.4.2 拆下工件后先放一旁，先装夹下一个工件，待机器运转起来，再进行清理工作并用气枪吹干，经过自检再交给品检员。
3.4.3 品检员经过全面的检验，确认无误后上油包好，并贴上标签。
3.5 切割工作记录
3.5.1 每台机切割下来后，认证核对图纸进行测量，并记录精度情况。
3.5.2 每台机制定切割日报表，操作人员必须详细的记录当天的班次切割装状况与工作量，要真实反映每台机每个班次的工作情况，以提高工作效率。
制定：审核：批准：
铣销加工作业指导书 1.铣刀的选择及装夹 1.1铣刀直径及齿数的选择。 1.1.1铣刀直径应根据铣销宽度、深度选择，一般铣销宽度和深度越大、越深，铣刀直径也应越大。 1.1.2铣刀齿数应根据工件材料和加工要求选择，一般铣销塑性材料或粗加工时选择粗齿铣刀；铣削脆性材料或半精加工经加工时，选用中细齿铣刀。 1.2铣刀装夹 1.2.1在卧式铣床上装夹铣刀时，在不影响加工的情况下，尽量使铣刀靠近立轴，支架靠近铣刀，若需铣刀离立轴较远时，应在立轴与铣刀间装一个辅助支架。 1.2.2在立式铣床上装夹铣刀时，在不影响铣削情况下尽量选用短刀杆。 1.2.3铣刀装夹好后，必要时应用百分表检查铣刀的径向跳动和端面跳动。 1.2.4若同时用两把圆柱形铣刀铣完平面时，应选旋方向相反的两把铣刀。 2.工件的装夹 2.1在平口钳上装夹。 2.1.1要保证平口钳在工作台上的正确位置，必要时应用百分表找正固定钳口面，使其与机床工作台运动方向平行或垂直。 2.1.2工件下面要垫放适当厚度的平行垫铁，加紧时应使工件紧密的靠在平行垫铁上。 2.1.3工件高出钳口或伸出钳口两端不能太多，以防铣削时产生震动。 2.2使用分度头的要求 2.2.1在分度头上装夹工件时，应先锁紧分度头主轴。在紧固工件时，禁止用袋子套在手柄上施力。 2.2.2调整好分度头主轴仰角后，应将基座上部四个螺钉拧紧，以免零位移动。 2.2.3在分度头两顶尖间装夹轴类工件时，应使前后顶尖的中心线重合。 2.2.4用分度头分度时，分度手柄应朝一个方向摇动，如果摇过位置，需反摇多于超过的距离，再摇回到正确位置以消除间隙。 2.2.5分度时，手柄上的定位销慢慢插入分度盘的孔内，切勿突然撒手以免损坏分度盘。 3.铣削加工 3.1铣削前把机床调整好后，应将不用的运动方向锁紧。
为了能够更好地控制线割质量制品的质量，维护客户对本公司的信任及公司的利益，特制定本办法。 2.适用范围 慢走丝所以操作员 3.程式细则： 切割准备工作 核对图纸、模板是否相符，并用记号笔标明。 检查穿丝孔是否通，如果未通要及时细孔放电。 提前考虑模板工件的装夹方法，并准备好所需的夹具。 校正电极丝垂直度，保证切割后工件垂直度。 装夹注意事项 检查图纸、工件、程式三者是否一致。 装夹时要注意夹具与机床行程，以免撞机头，或者超行程造成二次架模。 装夹工件时，压板尽量保持水平，防止螺丝滑丝，螺丝长度要足够防止螺丝崩裂，用力要适当锁紧为止。 装夹时要做到：装夹要稳定、校正要精确、动作要迅速。 线割起孔定位要准确，多参照图纸、程式，若有疑问要及时向上级反映。 切割工作注意事项 3.3.1 机器运行中操作员要时刻在机器旁，以防断丝机器停下来。 3.3.2 机器切割过程中要注意废料的正确捡取，防止废料落下撞坏机头。 3.3.3 加工过程中要注意加工条件的改良，以提高切割速度。 3.3.4 加工过程中要随时检查工件尺寸的精度及垂直度，能适配的孔要适配。 3.4切割后的处理工作 3.4.1 切割完毕后检查是否漏割，尺寸是否打到公差，确定无误方可下机。 3.4.2 拆下工件后先放一旁，先装夹下一个工件，待机器运转起来，再进行清理工作并用气枪吹干，经过自检再交给品检员。 3.4.3 品检员经过全面的检验，确认无误后上油包好，并贴上标签。 3.5 切割工作记录 3.5.1 每台机切割下来后，认证核对图纸进行测量，并记录精度情况。 3.5.2 每台机制定切割日报表，操作人员必须详细的记录当天的班次切割装状况与工作量，要真实反映每台机每个班次的工作情况，以提高工作效率。 制定：审核：批准：
外发初步流程 1、厂家条件： A、电子厂，有电子产品相关品质意识。 B、有流水作业生产线。 C、有足够的空间，以备后续发展需要。 D、有充足的热情和合作诚意。 2、寻找厂家： A、初步了解该厂家实力。 B、联系厂家，去该公司考察。 C、加工商提供自身优势特点介绍给我司。 D、适合者约至工厂参观，并提供样品供他们评估。 E、提供工艺流程给厂家参考（不包括详细工艺指导书）。 F、加工商根据我司产品特点提供对产线等改造的方案及时间。 G、初步报价。 3、厂家筛选： A、对寻找的几家供应商进行对比汇总。 B、上报上级。 C、上级组织考察。 D、筛选出初步的合作厂商。 4、试装： A、我司提供具体工艺指导书（包含工序和品质要求）。 B、我司提供5-10套物料给加工商。 C、加工厂按照作业指导书进行试装。 D、我司派人员现场监督指导。 E、我司组织人员对装配完成的成品进行综合评定。 F、确认合格后有加工商进行最终的报价。 5、加工商确定： A、根据加工商的加工能力、品质保证、价格等方面综合评定。 B、确认最终的加工商。 6、生产流程确定： A、确定外发生产流程，包括领料，送货等。 B、确定双方窗口对接人。 C、异常处理流程。 D、品质把控流程。 E、确定驻厂人员等。 7、加工商生产准备： A、加工商按照我们产品特点进行场地改造。（我司可提供部分设备） B、改造包括产线、仓库、老化场所等。 C、加工商根据我司产品特点组织加工团队。 D、加工商根据我司产品特点及流水线特点做出适合自己的作业指导书。 E、我司安排相关人员对加工商生产各部组骨干人员进行培训。 F、加工商各骨干人员对参与我司产品生产的普通员工进行充分的培训。 8、小批量试产： A、我司按照之前制定的生产流程提供一小批物料给加工商。
夏米尔慢走丝操作说明书 1.目的 为正确操作线切割设备以维持线切割设备之精度及稳定性,延长其使用寿命,使线切割加工作业规范.标准化,而达到提升质量保证,提升加工效率的目的,以满足客户需求. 2.适用范围 适合于ROBOFIL290.ROBOFIL500型号之慢走丝. 3.作业内容 3.1 开机 当电柜合闸通电的时候,数控恢复断电前的状态.如果想装软件,必须启动特别的启动屏幕,步骤如下: 3.1.1 按通电开关. 3.1.2 同时,按住控制板上任何一个键,直到显示启动屏幕. 3.1.2.1 监控功能(MONITOR)是保留给CT维修服务人员的. 3.1.2.2 装入功能(LOAD)用来装软件模块:系统.自诊断. 3.1.2.3 初始化功能(INITALIZE)数控返回到初始状态(相当于装入软件的状态). 3.1.2.4 继续功能(CONTINUE)用于退出特别启动屏幕,进入正常操作(象上面的操作一样,激活最后一个屏幕). 3.2 安装软件 3.2.1 系统软件一旦初始化菜单被激活,接着: * 把系统盘(磁盘A)插入驱动器A * 选择LOAD(F2) 在装软件期间,磁盘驱动器二极管和屏幕右一指灯亮,数控显示装入过程的信息.装入结束后,NC在EXE方式下,以便执行装入下列文件的操作.(语言,CT-EXPERT.CAM-
CT) 3.2.2. 装入系统软件后,显示语言配置菜单: * 指明所需要的语言名,用RETURN确认 * 根据指示插入所选择的语言盘 * 按F1(寻找) 输入必须的文件,设备即按所选语言配置. 3.3 屏幕组织 * 准备模式(PREPARATION) 符号: PREP 背景色: 绿色 * 执行模式(EXECTION) 符号: EXE 背景色: 紫色 * 信息模式(INFORMATION) 符号: INFO 背景色: 蓝色 * 图形模式(GRAPIC) 符号: GRAPH 背景色: 橙色 3.3.1 PREP 准备方式 3.3.1.1 编辑器(EDITOR) 该功能用来建立或修改ISO程序,控制程序PROFIL程序 1): 寻找文本(FIND.TEXT) 2): 寻找下一个(FIND NEXT) 3): 块(BLOCK) 4): 标记范围开始(MARK START>标记范围结束(MARK END) 5): 保存文件(SAVE FILE) 6): 退出(EXIT) 3.3.1.2 CAM-CT * 准备ISO零件程序需要交替运用菜单功能与绘图功能. <此单节介绍略>
南京市江宁区怀银五金加工厂质量体系文件 产品图纸目录 RX/CP-7.5.1-01 受控状态： 版本号： A 编辑： 批准： 发放号： 2013-3-20 发布 2013-4-01实施
南京市江宁区怀银五金加工厂质量体系文件 机加工作业指导书 RX/CP-7.5.1-03 受控状态： 版本号： A 编辑： 批准： 发放号： 2013-3-20 发布 2013-4-01实施
HS/CP7.5-03 车床作业指导书及操作规范 1．目的：规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。2．范围：适用于本公司车床所有操作者。 3．作业内容及要求： 3.1.开机前检查机床各手柄位置及传动部位是否合理，并擦拭各滑动导轨，加施润滑油, 各油池、油盒、弹子油盅等按规定进行加油。 3.2.车头箱手柄挂到最低档，开机运行3分钟。并查看油窗油位是否达到了1/3油窗位置，否则通知有关人员按规定加油。 3.3.为了保证加工质量和提高工作效率，应根据工件材料、精度要求和机床、刀具、夹具等情况合理选择切削用量。加工铸件时，为了避免表面夹砂、硬化层等损坏刀具，在许可的条件下切削深度应大于夹砂或硬化层深度。 3.4.当粗、精加工在同一台机床上进行时，粗加工后一般应松开工件，待其冷却后重新装夹，松紧劲适中控制变形，否则要借助工装。 3.5.凡下面工序需要进行淬火、磨削或超声波探伤的工件表面，本工序加工的表面粗糙度Ra值不得大于6.3um。 3.6.粗加工时的倒角、倒园、槽深等都应按精加工余量加大或加深，以保证精加工后达到设计要求。 3.7.在本工序后无去尖角毛刺工序时，本工序加工产生的毛刺应在本工序去除。 3.8.在切削过程中，若机床、刀具、工件等发出不正常的声音，或加工表面的粗糙度突然变差，应立即退刀停车检查。 3.9.在批量生产中，必须进行首件检查，合格后方能继续加工。 3.10. 加工中进行自检测量时要正确使用量具。使用塞规、千分尺等时必须轻轻推入或旋入，不得用力过猛；使用卡尺、千分尺、百分表、千分表等时，事先应调好零位。3.11. 凡加工件成组或配加工的工件，加工后应作标记（或编号）。 3.12. 细长容易弯曲的轴类零件，在加工过程中如间断加工较长时间时，需在轴中间加中心托架，或将轴落下采取吊挂式存放。 4. 程序
Operation instruction for outward processing 外发加工作业指导书 Due to the production capacity and production level of our company can’t meet the requirement, we should entrust an outside processing enterprise which has strong processing capability to produce in accordance with the requirement of Purchase Dept., Logistics Dept. needs to go through the relevant formalities with the competent Customs. 由于企业的技术、工艺达不到产品要求，经采购部门提出要求，委托区外企业进行某项工序的加工，物流部根据海关的审批要求办理相关手续： 1、Apply to the competent customs for outward processing and provide the declaring documents as follow: 向海关申请外发加工，并提供以下单据： a. The written application of outward processing (situation statement) 书面的外发加工的申请（外发加工情况说明） b. Fill out the application form for outward processing. 填写《外发加工申请表》 c. Entrusted processing contract 委托区外企业生产加工的合同 d. Business license/ Licensed in department of tax/ Certification for production capacity of the enterprise beyond the EPZ. 区外企业的营业执照、税务登记证明、生产能力证明 e. Fill out the shipping list for outward processing 填写《加工贸易外发加工货物外发清单》 f. Fill out the return list for outward processing 填写《加工贸易外发加工货物运回清单》 2、After get the approval of the competent Customs, fill out the below documents: 经主管海关同意办理外发加工业务后，填写以下资料： a、The Approval Form for outward processing. 《加工贸易货物外发加工申请审批表》 b、The Operation Form for outward processing. 《加工贸易保税货物外发加工审批作业单》
慢走丝加工编程经验 1. 如何做到进刀处无线痕? A 外形用弧进弧出 B 内孔： (1)可以从尖角处进刀，原本封闭的孔可以改成开放式的； (2)还有就是每刀进刀线设在不同的位置(尽量不要设过切) 2. 如何做让角(清角),有哪些方法? 清角有两种方法： Ａ图形清角 Ｂ补偿量清角。 图形清角就是事先在图形上做处理，画出清角；补偿清角就是在凹的尖角处倒一个很小的Ｒ角，大概在0。09左右（0。25线），这样线割时，由于R角太小，就会造成过切，也就可以达到清角的目的. 3. 怎样防止变形? A 防止变形首先材料要没有内应力，特别是淬火的材料内应力较大，所以须进行回火，去应力 B 线割加工工艺上防止。（1）选择合适的起割位置和支撑位置。如果选在不当的地方，开粗完后，材料的支撑部分会变得脆弱，结果变形；如果选在支撑部分在开粗完后较为结实的地方，就对了。 （2）多做几处支撑。特别是在割冲头，镶件等外形时，如果遇到大的或者长的工件，应该做几处支撑，而不是一处，这样可以有效地防止变形。（3）割外形时，如果拉线进刀变变形，打穿丝孔线割会有很大的改善。 4. 高厚度材料怎样做到加工出来的孔或外形上中下尺寸一致? 高的工件要保证上中下尺寸一样 A提高走丝速度，线张力稍加大一点 B修刀时在修第一刀（成型刀）时，多修几次，也就是重复修第一刀（因为这一刀主要是修成型的，后面的是修光洁度的） C如果是中凸或中凹的，大部分机床可以在电参数里调节（一般是调节伺服电压SV） D如果割出来呈锥形(一头大一头小或相反)，可以用锥补进行补正，也就是在程序里加割锥度(一般0.002)。 5. 无屑加工怎么做,有哪些方法? 无屑加工有两种方式。 A有的线割软件有此功能，它直接在孔内绕线圈。 B在编程时，多割几刀，用补正去控制，这种方式较为灵活，因为如果发现切割速度太慢或者不理想时，可以随时更改补正量来进行改正。 6. 无线头加工有哪些方法?小冲头该怎么办? A割外形时，修刀完毕后，四周塞住铜片，再滴好胶水，注意千万不能滴得太多，如果太多会造成短路，最后把支撑部分进行切修，此方法对于过小或大一点的工件，一般不建议使用，过小的滴胶水会短路，过大的工件，会因为自身重量，在切断后会有掉落现象。 B也就是二次装夹，对于较大的，或者批量的，重新装夹切修支撑部分。对于批量小工件可以割治具孔这样会有效地提升效率。
模具外发管理作业指导书-制度大全 模具外发管理作业指导书之相关制度和职责，模具外发管理作业指导书1.0［目的］对模具的配置申请、发外加工、验收、使用和维护保养,检修和报废等过程进行控制，确保模具加 工的产品能符合规定要求。2.0［适用范围］适用本公司所有模具。3... 模具外发管理作业指导书 1.0 ［目的］对模具的配置申请、发外加工、验收、使用和维护保养，检修和报废等过程进行控制，确保模具加工的产品能符合规能要求。 2.0 ［适用范围］适用本公司所有模具。 3.0 ［定义］无 4.0 ［职责］ 4.1模具商:负责模具的设计、制图及制作。 4.2采购部:负责组织进行供方的选择及模具的发外加工。 4.3开发部:部门模具的验收。 4.4使用单位:负责模具的正常使用、维护及保养。 5.0 ［运作办法］ 5.1模具的配置申请、制图： 5.1.1新产品鉴泄合格后，需开模具之物料，由采购部提出书而申请。 5.1.2新产品负责开发部门，根据设计要求,绘制模具图纸，或提供样品给采购部。 5.1.3采购部门根据相关技术要求，通过与同类模具供访的质量、价格进行比较,选择合适的合格供应商。并与合格供应商签泄《模具合约书》，《模具合约书》必须经经理批准。 5.1.4采购部门选择合适的模具供方后，按照签左的《模具合约书》的要求由采购部跟进进度。 5.2模具的制作： 5.2.1供方根据我司提供的模具图柢、样品、模具实物等对其结构进行分析，并按标准进行模 具制作。 5.2.2模具开好后，试啤样品。 5.3模具的验收： 5.3.1模具制造厂提交模具和试啤样品的给采购部，由采购交负责开发部门确认。 5.3.2负责开发部门相据图纸、样品和技术等对模具和试制样品进行验收。 5.3模具的管理： 5.3.1经验收的模具由采购进行编号,并建立《模具管理卡》予以登记管理。 5.3.2模具须发外的，由采购与供应商签左《发外模具合约书》，采购部将发外之登记于《模具去向登记表》进行管理。 5.4模具的使用保养： 5.4.1使用单位根据工作安排选择相应的模具进行生产。 5.4.2模具应由使用厂商予以淸洁、上油、防尘、防潮等维护,并作泄期保养，以确保模具及产品质量。 6.0 ［流程图］:无 7.0 ［记录］:《模具合约书》、《发外模具合约书》、《模具去向登记表》 8.0 ［相关文件］:无
外发加工产品检验作业指导书 1.0目的 为来料检验人员明确来料品质质量要求，特制定此通用标准作为来料检验的标准，同时提供给供应商了解本公司的品质水平要求，加强品质管理。 2. 适用范围 适用于本厂所有外发加工产品(电镀件、导电漆、喷油件、镭雕件、移印件、丝印件)入厂时的检验。 3．权责单位 3．1检验规范由品保单位制定，品保单位经理核准后发行。 3．2所制定之规格，如有修改时，须经原核准单位同意后修改之。 4.0检验依据 4.1依据工程提供产品图纸进行检验。 4.2依据工程提供的产品样板进行检验。 4.3依据制定的检验标准以及相关的资料进行检验。 5.0检验标准 5.1检验工具 卡尺、工具显微镜、投影仪、点卡、刀片、3M600胶纸、RAC耐耐磨仪、硬度测试仪、酒精、棉布等。 5.2允收标准 a. 外观按照MIL-STD-105E一般检验水准II抽样，AQL定为CRI=0、MAJ=0.65、
MIN=1.0； b. 性能测试按照MIL-STD-105E特殊检验水准S-1抽样，AQL定为C=0； c. 尺寸按照MIL-STD-105E特殊检验水准S-3抽样，AQL定为C=0. 5.3缺陷定义 a. 缺陷（CRI）：产品功能完全失常或会导致使用者或操作者生命安全之缺陷。 b. 缺陷（MAJ）：产品部分功能、结构失常或严重的外观不良会导致客户拒收或抱怨的缺陷。 c. 缺陷（MIN）：产品明显的外观不良可能会导致客户抱怨或包装方面的缺陷。 5.4检验条件 a. 光源：标准光源灯光； b. 检物表面与眼睛距离：30~40cm； c. 视线与被检物表面角度： 45±15o； d. 检验时间：≤10S； e. 视力：裸视或矫正视力在1.0以上且无色盲。 6.0检验内容 ①电镀件
XXX有限公司 慢走丝加工标准 文件编号：版本： 拟制：日期： 审核：日期： 批准：日期：发布实施
文件修改记录表
1 目的 规范和指导线割部门-慢走丝的生产作业，提升生产效率，提高生产品质。明确机床维护保养方法及其正确操作规程延长机器使用寿命。 2 范围 适用于制造部所有慢走丝加工。 3 职责 主管宣导加工者熟练撑握。 主管负责培训，新入职员工按作业标准进行作业。 操作者按正常程序操作机台，做好保养和记录。 4 定义 严格按标准作业，保证产品质量。 5 作业标准 操机流程标准 先开启电源总阀开关→稳压器绿色按钮→机床控制柜下方黑色按钮开启→开启机床控制柜右上方SOURCE按钮启动控制柜(即电脑主机)→等待显是示器显示SKDA控制菜单显示页面→开启显示柜POWER按钮启动动力电源。 将磁盘插入软驱。在主菜单中按F1键,选择装入文件→将需要加工的ISO文件拷贝到机床内→在主菜单编辑中输入需要加工的ISO文件→F9退出编辑命令界面将自动到运行命令→选择F3图校验,(F1可连续校验程式,F2可单段校验程式) 在移动中按F6 Z轴回零→用校正块校正垂直度（校垂直前要把校正块校垂直的方向打好垂直）,在主菜单的移动中按F8校垂直。选择相应的方向，然后调节 机床面版的UV键，校正火花之上下一致→F9退出→ENTER键UV清零→在主菜单移
动按F7键测斜度，校正形参数HA、HP值，将铜线停留在校正斜槽中心，输入校正块高度，每次测形参数至少要册测三次，然后求出三次同接近的平均值。 对照图纸程式装夹好工件→用校表检查工件的垂直度、直角度、平面度→穿丝→按移动中Ｆ３对边命令，可选择Ｆ１，Ｆ２，Ｆ３，Ｆ４四轴另一方向碰边找数加工，也可选择Ｆ６，Ｆ７，Ｘ分中或Ｙ分中找数→圆孔基孔可直接在移动中按Ｆ４定中心找到圆心→在移动中在绝对动或相对动中直接回到起割点位置→在主菜单运行菜单中按Ｆ６形参数命令，设定形参数→按Ｆ８切割命令 开始加工→按ＣＴＲＬ+Ｚ锁住机头。 审图标准与自检 必须是蓝色印章.才能编程加工（特殊交代除外）。 必须以最新图档日期，特别是改模图档一定要与图纸日期一致。 注解说明与标注说明必须一致。 俯视图与侧视及剖视图必须一致。 查看工件的基准边是否有研磨、基准孔是否有钻以确定板件的取数方式。 查看工件的厚度和外形尺寸、螺孔和沉头是否和图纸一致。 下模板刀口及冲头要送往品检检查是否达到硬度范围。 以上七点任一点不符合，必须在第一时间告诉上级协调沟通。 编程标准 五金模具工件尺寸在200㎜以下，全部以0边（基准角）为基准编程加工，且必须用卡尺检测螺孔到0边（基准角）距离是否在㎜范围以内（否则要退回上工序确认基准再编程）。 工件尺寸在200㎜以上，必须要有基准边、基准孔来扫表，四边工件定起割点，
机加工作业指导书范文大全 一次），保证在润滑正常情况下启动机床（30#机械油、3#钙基润脂）。 2. 3. 停车时间较长，开动设备时，应低速运转3~5分钟，确认润滑、液压、电 气系统及各部运转正常，再开始工作。 4. 装卸及测量工作时，必需使刀具退离，并停车。 5. 正确安装刀具，合理选择刀具和切削用量，并经常检查刀具的紧固及磨损情况。 6. 各滑动面应清洁、润滑、无障碍。 7. 每班工作完毕，一定要清除刀屑，擦净机床各部位，并上油。 8. 用顶尖顶持工作时，尾架套筒的伸出量不得大于套筒直径的两倍。在主轴、尾架锥孔 安装工胎具、刀具，其锥度必须相符，锥面清洁、无伤痕。 9. 操作时应配戴防护镜。
XXXX机械有限公司设备操作规程编号：Q/RP-02-2-04 1. 每班工作前，给移动轴加油，保持润滑。 2. 严禁戴手套操作钻床。 3. 装卡工件要牢固，钻透孔工件底部应加垫。 4. 合理选择刀具和切削用量，并经常检查刀具的紧固和磨损情况。 5. 禁止在机床上重力敲击、修焊工件。 6. 正确调整变速、进给、限位、夹紧等装置，调整时必需停车。 7. 经常注意各部分运转情况，如有异常现象，立即停车排除故障。 8. 离开机床时，必须切断电源，下班前应将总电源切断。
XXXX机械有限公司设备操作规程编号：Q/RP-02-3-04 1. 每班工作前，根据机床的润滑要求，加油润滑。 2. 停车时间如较长，开动设备时，应低速运转3~5分钟，确认润滑、液压、电气系统及 各部运转正常，再开始工作。 3. 装卸及测量工件时，必须使刀具退理并停车，装卸较重工件、胎具时，要选用安全可 靠的吊具和方法，防止碰伤机床，使用“ T”型螺栓应符合标准，偏重工件要支撑牢固，避免压力集中。 4. 正确安装刀具，合理选择刀具和切削用量，并经常检查刀具的紧固及磨损情况。刀杆 锥面、锥肩平面应清洁、无伤痕、锥度要相符。铣削平面时应使用多刀头，防止过大冲击振动。 5. 铣削前后应清理机床上的工具、杂物。 6. 悬臂（卧式镗床）工作台和升降台在移动以前应将紧固螺丝松开，各滑动面应清洁、 润滑、无障碍。使用工作台纵向工作时，应将横向和垂直芳向紧固，使用横向工作时，应将纵向和垂直方向紧固。 7. 变换速度及调整行程定位装置时应停车。 8. 机动对刀在接近工件时，应改为手动。 9. 切削到具未脱离工件时，不得停车。 10. 经常注意各部分运转情况，如有异常现象，立即停车排除故障。 11. 离开机床时必须切断电源，下班前应使刀具与工件（工作台或胎夹具）之间留有安全 距离，并将各手柄位置置于工作位置。 12. 操作时应配戴防护镜。
慢走丝之统赢操作说明及后处理修改说明 NC程式中出現的補正編號是由變數90的控制,可以將＃8更換為＃90﹐Variable 90 = H20,abs,modal,integer,init/0.; Offset code :;;Offset Compensation Number ＃8與＃90的區別,（根據客戶需要采用變數控制） ＃8的補正編號是由系統自動累加1,從H01﹒H02﹒H03﹒﹒﹒﹒H99﹒﹒﹒ ＃90的補正編號是由DBF檔案資料庫與條件組補正編號控制﹐變動性較＃8大﹐可以這選圖元時隨時改變補正編號 ＃90補正編號可參考WPCAM﹒DBF檔案資料 原Variable D = H10,init/0,not_modal,ex:H01,H02 修改后Variable D = D10,init/0,not_modal,ex01,D02(也可以修改成其他字母代碼 全世界慢走丝，中走丝，快走丝“常用中英词汇表” 慢走丝名 三菱Mitsubishi 牧野Makino 兄弟Brother 日立 Hitachi 西部Seibu 沙迪克Ｓodlck 法那科,富士通。Fanuc 积柏时Japax 欧安？ 夏米尔洽米尔Charmiles 阿奇Agie GF阿奇夏米尔GF Agie-Charmills 庆鸿Chmer 徕通Legend 京美Ｃentech 美新？健升？秀丰？亚特？美溪？ 杜芬？联盛？
三光科技Sanguang Technoloies 汉川？三光沙迪克 Sanguang Sodlck 北京阿奇？ 中特？宝码？上海通用？安德？ 编程系统 Esprit 无中文名你能取一个ＭasterCam 无中文名Ycut 立先Wpcam 统羸 机台性能： 最大工件尺寸Max workpiece size 最大工件重量Max workpiece weight X和Y轴行程X/Y Travel U,Vl轴行程U,V Treavl Z轴行程Z Travel 机械重量Net Wight 机头移动距离Machine Head movement 电极直径Electrode pipe diameter 加工液容量Ｆluid capacity 加工液Dielectric fluid 加工电源Input power 最大加工电流Max machineing current 机械高度Machine height 机台尺寸Machine size 机器特性Features 穿线方法Thread type 半自动穿线Semi-auto thread 自动穿线Automatic thread 驱动器Driver 伺服马达Servo motor 光栅尺位置检出装置 Liner scale Positioning 线张力Wire tension 线速Wire feed 垂直度Perpendicularity 锥度Taper 斜度Oblique 过滤方式Filtering element 纯水供液系统Pure water supply unit 离子交换Ionexchange 冷却系统Coolant system 控制轴Axis control 最小设定单位Min setting 最小移动单位Min movment 程序储存Program storage 轴旋转Axis rotating 镜像 Mirror 线径补偿Offset 倍率scale 自动园角 corner path 转角暂停corner pause 加工电源Power supply 放电回路Discharge loop 电流current 停止时间Off time 放电时间On time 辅助电流Auxiliary current 辅助停止时间Auxiliary off time 伺服
一、目的： 通过对采购过程进行有效控制，确保产品的原（物）料、零件、包装材料的品质、价格、交期与数量能满足本公司的要求，以最低的库存保障生产的畅通。 二、采购的种类： 根据物料的用途，物料采购可分生产性物料采购（原/辅材料采购）与非生产性物料采购（办公用品、劳防用品、机物料消耗品、设备、量/器具、模具与样品等的采购）两种类别。 三、物料采购审批流程 1．生产性物料订购审批流程 采购员根据业务部门的《制造通知单》及《生产计划》、《生产BOM表》、《技术BOM表》制定《物料需求表》；送交仓库填写库存状况后结合最低订购量、安全库存量确定订购数量；由采购员依据《物料需求表》编制《物料订购单》予资材部经理批准采购。 《物料需求表》应包括制造单号、产品型号、制造数量、物料名称、型号/规格/颜色/材质、单位、单耗、需用量、库存量、订购量、需求时间、制造单位等资料。 2．非生产性物料请购审批流程 办公用品、劳防用品由使用部门编制《__月办公用品、劳防用品使用计划》，经部门经理、总经理审批，审批后交仓库汇总并清查库存，结合安全库存量填写《请购单》；机物料消耗品等由使用部门填写《请购单》经部门主管复核，总经理审批。审批后交资材部经理安排采购员编制《物料订购单》，经资材部经理审批后由采购员安排采购。 3．设备、量/器具、模具的审批流程：由直接指导或从事该项工作的人员填写《请购单》，经部门主管审核，总经理批准后交采购部制定采购计划采购。 4．样品试制物料的审批流程：如技术部生产样品需用某种物料，公司未有此物料或为新增物料时，由技术部人员填写《请购单》及图纸资料，经部门主管审核，总经理批准后交资材部经理，由资材部依元件规格资料要求寻找供应商采购。 四、询价、比价、议价、定价作业
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.数控慢走丝电火花线切割机床安全操作规程正式版
数控慢走丝电火花线切割机床安全操 作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 (一)人身安全 ①手工穿丝时，注意防止电极丝扎手。 ②用后的废电极丝要放在规定的容器内，防止混入电路和运丝系统中，造成电器短路、触电和断丝等事故， ③加工之前应安装好机床的防护罩，并尽量消除工件的残余应力，防止切割过程中工件爆裂伤人。 ④机床附近不得放置易燃、易爆物品，防止因工作液一时供应不足产生的放
电火花引起事故。 ⑤加工开始后，不可将身体的任何部位伸人加工区域，防止触电。 ⑥禁止用湿手按开关或接触电器部分。 (二)设备安全 ①操作者必须熟悉线切割加工工艺，恰当地选取加工参数，按规定操作顺序操作，防止造成断丝等故障。 ②正式加工工件之前，应确认工件位置已安装正确，防止出现运动干涉或超程等现象。 ③防止工作液等导电物进入机床的电器部分，一旦发生因电器短路造成火灾
时，应首先切断电源，立即用四氯化碳等合适的灭火器灭火，不准用水灭火。 ④工作结束后，关掉总电源。 ——此位置可填写公司或团队名字——
慢走丝加工编程经验2 1. 如何做到进刀处无线痕? A 外形用弧进弧出B内孔：(1)可以从尖角处进刀，原本封闭的孔可以改成开放式的；(2)还有就是每刀进刀线设在不同的位置(尽量不要设过切) 2. 如何做让角(清角),有哪些方法? 清角有两种方法：Ａ图形清角Ｂ补偿量清角。图形清角就是事先在图形上做处理，画出清角；补偿清角就是在凹的尖角处倒一个很小的Ｒ角，大概在0。09左右（0。25线），这样线割时，由于R角太小，就会造成过切，也就可以达到清角的目的. 3. 怎样防止变形? A 防止变形首先材料要没有内应力，特别是淬火的材料内应力较大，所以须进行回火，去应力 B 线割加工工艺上防止。（1）选择合适的起割位置和支撑位置。如果选在不当的地方，开粗完后，材料的支撑部分会变得脆弱，结果变形；如果选在支撑部分在开粗完后较为结实的地方，就对了。（2）多做几处支撑。特别是在割冲头，镶件等外形时，如果遇到大的或者长的工件，应该做几处支撑，而不是一处，这样可以有效地防止变形。（3）割外形时，如果拉线进刀变变形，打穿丝孔线割会有很大的改善。
4. 高厚度材料怎样做到加工出来的孔或外形上中下尺寸一致? 高的工件要保证上中下尺寸一样A提高走丝速度，线张力稍加大一点B修刀时在修第一刀（成型刀）时，多修几次，也就是重复修第一刀（因为这一刀主要是修成型的，后面的是修光洁度的）C如果是中凸或中凹的，大部分机床可以在电参数里调节（一般是调节伺服电压SV）D如果割出来呈锥形(一头大一头小或相反)，可以用锥补进行补正，也就是在程序里加割锥度(一般0.002)。 5. 无屑加工怎么做,有哪些方法? 无屑加工有两种方式。A有的线割软件有此功能，它直接在孔内绕线圈。B在编程时，多割几刀，用补正去控制，这种方式较为灵活，因为如果发现切割速度太慢或者不理想时，可以随时更改补正量来进行改正。 6. 无线头加工有哪些方法?小冲头该怎么办? A割外形时，修刀完毕后，四周塞住铜片，再滴好胶水，注意千万不能滴得太多，如果太多会造成短路，最后把支撑部分进行切修，此方法对于过小或大一点的工件，一般不建议使用，过小的滴胶水会短路，过大的工件，会因为自身重量，在切断后会有掉落现象。B也就是二次装夹，对于较大的，或者批量的，重新装夹切修支撑部分。对于批量小工件可以割治具孔这样会有效地提升效率。 7. 割精密端子模时,为了保证精度和位置度,应该怎么做?
外发加工管理制度 一、目的： 加强外发加工管理、规范外发加工行为，确保加工质量和时效符合公司要求。 二、适合范围：成品、半成品外发加工 三、加工项目：LED成品、半成品 外发负责人： 质量管控人： 四、外发加工商资质要求： 1、外发加工商必须是本公司在职人员介绍，并经本公司外发加工项目负责人评 估合格方能外发加工。 2、外发加工商必须要有固定的生产场所、稳定的生产能力。 3、外发加工商要有生产质量管控能力，有专人负责跟进处理质量问题。 五、外发管理细则： 培训：、外发加工的每一款产品都必须配有样品、作业指导书，并对加工商讲解生产作业流程、质量注意事项等加工过程中容易出现的问题。 、外发加工项目负责人不定期上门巡查生产质量、环境，加工商必须要配 合检查。 发料：、材料发放额度统一由项目负责人根据各加工商生产能力、加工质量管控情况安排，加工商凭《外发加工调拨单》到仓库领料。 、加工商凭仓库领料单逐一核对好材料数量后再装车运走。 生产：、加工商承接本公司的加工业务只能自己加工，不能再对外发包加工，如有发现此类现象，不予结算全部加工费，并追究其责任。 、生产过程注意控制质量，保证交货质量符合《外发加工验收标准》。 交货：、加工好的产品必须要整齐、有规律摆放好，方便双方清点数量。 、做好防护措施，防止出现刮花、碰伤等影响产品质量的问题。 、交货时开具好送货单，按仓管员的要求放到指定的位置。 验收：、质检人员根据《外发加工验收标准》按比例进行抽检验收。 、验收不合格的产品，加工商应无条件返工处理。返工后交货的，质检员 会加大抽检比例或者作全检处理，符合验收标准才能正式入仓。 、验收合格的，质检人员在仓库开具的《入仓单》上签名才能有效结算。 页脚内容
慢走丝理论考试 姓名：得分： 一、填空题.（共30分，每空格1分） 1、我们公司目前使用的慢走丝加工机型为，电极丝采用，规格直径为。 2.慢走丝上导向块约更换一次，冲液腔蓝宝石组件更换 2、在一般情况下，机床断丝分为三种类型：、、。 3、“5S”活动中的“5S”是指、、、、。 5、公司目前申请认证通过的体系是，管理者代表是， 我们车间属于公司的部。 7．每班加工之前操作员要对机床进行检查，包括回路压力在到bar之间，水温应为电极丝的品质，，，，上下导电块的情况，上导电块的湿润检查方法为以肉眼检查是否最少到达加工导电块的处，下导电块的湿润检查方法为以肉眼检查是否有从。 8．简述三视图的三等关系，，。 9．基本视图是指面视图。 二、判断题，对的打“√”，错的打“×”（共14分，每题2分） 1、我们公司慢走丝加工用的电极丝规格是半硬黄铜丝，直径为Ф0.20㎜，抗拉强度为480— 520N/m㎡。（） 2、槽缝是指无芯切割的粗加工。（） 3、加工包括粗加工、精加工、表面精整加工三部分。（） 5、工件加工时，在任何程序改变之前必须保证机床是在正确的状态下运行。（） 6、在自动装置有效的加工中，一些控制功能会防止断丝，这些保护装置工作时，加工速度不会 有所下降。（） 7、精加工时，上喷咀调节成最小冲水流量，即设定调节阀直到取得稳定的透明无压水柱。（） 8、在保证工件几何精度前提下，切得尽可能的快，喷咀越接近工件越不好。（） 三、选择题（共16分，每题2分） 1、在工件加工时，一定要做好（）工作确保不良及时控制，防止批量报废。 A、自检 B、送检 C、首检 2、加工程序编制失误导致的报废与（）无关。 A、工量具使用 B、责任心 C、专业技能 3、设备临时故障时，要填写（）及时通知维修人员修理。
数控机床作业指导书及操作规范 1.目的：明确工作职责，确保加工的合理性、正确性及可操作性。 规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。 2.范围：适用于数控机床所有操作者。 3.职责：指导数控机床操作者按CNC加工及设备维护、保养等工作。 4.工作流程 (一)：作业流程 1)查看当班作业计划 2)阅读图纸及工艺------CNC工程师编制加工程序 3)核对图纸、工艺是否相符 4)校表、分中、找正工件 5)拷贝并核对程序 6)加工并自检 7)送检 (二)：基本作业 1)查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度 的需要。 2)核对图纸程序单及工件：将图纸打开与工件进行核对，清楚工件的装夹方向、 基准点、所使用的刀具、夹具等。 3)校对工、量具：按图纸及加工工艺领取加工所需工、量具并进行校对。 4)机床回零：操作前将机床各轴回零。 5)清理工作台：把工作台清理干净，准备好所需用的垫块等。 6)校表分中：装夹好工件后进行校表，打表应选最大面来进行校正，校平衡时 应取基准边来校正，分中时取边的中心位置进行分中（碰单边时不允许使用感应寻边器），分好中后必须输入指令进行检查（G0G90G54X0Y0），输入指令前要把主轴先抬高到安全高度。
7)拷贝程序及校对：拷程序前要看清程序单上的程序名是否和电脑上的一致， 打开程序对里面的加工参数进行检查，如有不合理之处将其改正过来，对每一条程序都要进行刀路模拟，确认无误后方可加工。 8)加工工件及检查：加工前准备好所需刀具，对好刀，开始加工下刀到安全高 度后，要检查机上的参数是否有误方可加工，加工过程中要注意检查刀具磨损，如刀具磨损要停下来进行刀具半径及长度补偿量的调整，调整完成后再继续加工。 9)自检：所有工件加工完了以后都要进行自检，譬如一些加工没有到位，接面 没接顺等，发现问题须马上解决。 10)首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。靠程 序加工及空间尺寸，加工落活后无法检测的件，落活前或在加工过程中通知和协助检验员到机床上进行检验。 11)送检：工件加工完以后及时送检，不得锈蚀，送检过程中避免磕碰，并在图 纸上加工工艺栏及轮班作业计划签字（外加工件附送货单及自检报告）送检。 12)当班下班前,需将机床擦拭干净，工作台台面涂上一层防锈油,且关闭机床电 源。 5.规范内容： 1)每班各机床操作者开车前确认本机台的状况是否正常。 2)机器作业前需基本确认事项： 3)各个开关是否灵敏,安全装置是否有效。 4)润滑油是否充足。 5)冷却水泵运转是否正常。 6)机床前、后、左、右、上、下各方向移动、滑动是否正常。 6.注意事项及设备保养 1)工作时按公司规定穿戴好防护用品。 2)按设备要求定期更换润滑油、切削液。 3)机床开始运行前，确认机床运动部件附近无人。 4)上电时，首先接通电柜上的总电源开关，而后再拔出急停按钮；断电时，先 按下操作站上的急停按钮，再断总电源开关。
冲压作业指导书 1．目的和适用范围 为了保障操作人员的人身安全和设备安全，保证产品质量，特制订本作业指导书，以规范作业程序。本作业指导书规定只准许经过公司培训的人才能使用冲压机械。 2．作业程序 2.1 作业前的准备 2.1.1 看懂图纸要加工的内容，选用正确的模具。 2.1.2 开机前，对滑轨、离合器、转动轴处进行加油润滑。 2.2 装模、试模 2.2.1 装模前，要弄清楚本模具所需工作压力是否小于被装冲床的工作压力，严禁超负荷运 转，以免损坏冲床，但也不能不考虑功率消耗，一般取机床额定压力的85%左右，还要清楚模具的闭合高度必须小于冲床的最大闭合高度，小于最小闭合高度时要加装垫板； 其次要知道模具的模柄与冲头孔径是否相符；以上三者有不符之一的就要调换冲床。2.2.2 用推车把模具推到工作机旁，开始清理冲床周围工作环境并清洁工作台面。 2.2.3 开启电机，让冲床空转几下，听听工作声音是否正常，并试一下离合器，操纵杆、刹 车等控制部位是否运转正常。 2.2.4 关闭电机，把上下闭合的模具放到工作台面上。 2.2.5 松开连杆上的锁紧螺母和紧定螺钉，适当调整滑块高度后，再松开滑块上的上模柄锁 紧螺母。 2.2.6 当上模上平面与滑块下平面贴紧无缝后锁紧模柄螺母，调整滑块螺母，让上模向上稍
稍抬起，但不得使上、下模脱开，用扳手把下模向内轻打后，稍稍固定下模。 2.2.7 用撬杠或用手转动大飞轮带动滑块作几次空行程转动，目测后用纸试冲，看模具的周 边间隙是否均匀，不均时调整下模，直到均匀为止。 2.2.8 调整好行程后，固定锁紧螺母和紧定螺钉。 2.2.9 再次锁紧下模，开启电机进行试冲。 2.3 冲裁 2.3.1 模具试好以后，利用模板或定尺、导尺对工件进行定位。首件符合图纸要求后，通知 品检进行检查，确认合格后方能批量冲，对超过50件以上的批量，每隔10分钟要量尺寸，看定位是否跑动。 注意事项 3.1 上、下模或调整定尺时必须关掉电源。 3.2 两人操作时，一定要配合好，一人指挥一人操作。 3.3 严禁用点动试模。 4．作业后 4.1 冲完后，把模具放到模具架原位，如果需要修理的，及时通知物控部，并开出委外加工 单，经经理签字后，由物控部外发修模，以防下次用时有问题。 4.2 把图纸压在工件上，工件放整齐的转入下道工序处。 4.3 把场地收拾干净准备下道工作。
