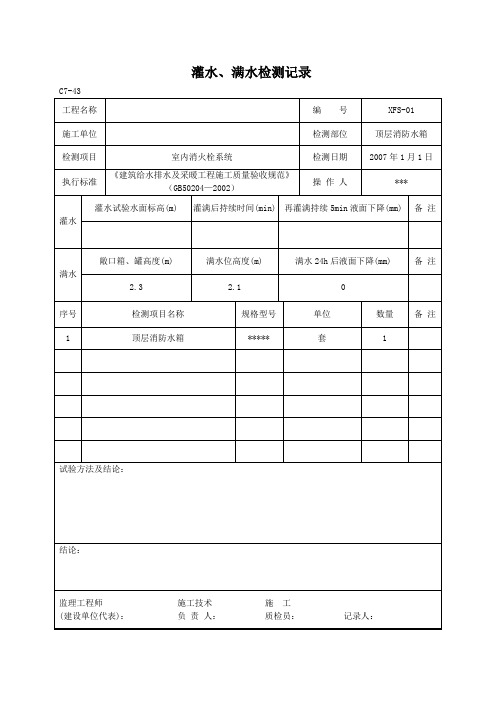

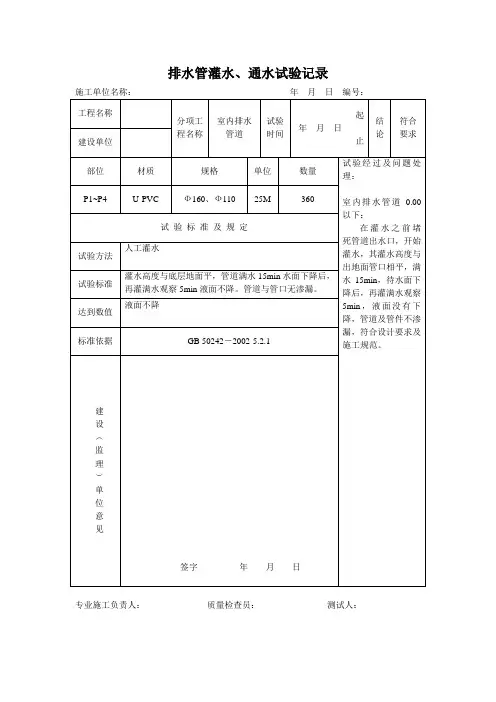

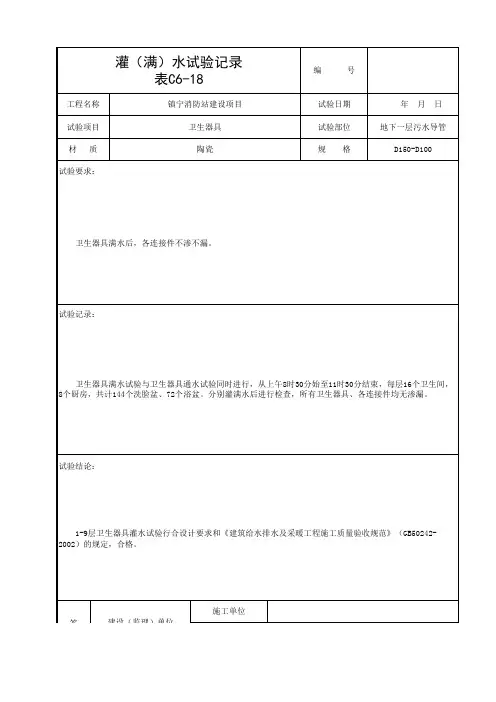

灌水、满水试验记录
灌水、满水试验记录
填表说明：
1、试验标准及要求：按规范填写
（1）敞口水箱（罐）应做的满水试验；密闭水箱（罐）应以工作压力的1.5倍做水压试验，但不小于0.6MPa.。
检验方法：满水试验静止24h观察，不渗不漏；水压试验在试验压力下10min内压力不下降，不渗漏。
（2）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
检验方法：满水15min水面下降后，在灌满观察5min,液面不降，管道及接口无渗漏为合格。（3）安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。检验方法：灌水试验持续1h,不渗不漏。
（4）室外排水管网安装管道埋设前必须做灌水和通水试验，排水通畅，无堵塞，管接口无渗漏。
检验方法：按排水检查井分段试验，试验水头应以试验段上游顶加1m,时间不少于30min,逐段观察。
2 、试验结论：对试验是否符合规范要求，有无渗漏，做出判定。
模板工程实测实量方案 第一节轴线位置（模板工程） 1.1.1.指标说明：反映施工过程中放线的准确性，核查现场轴线间实际尺寸与设计尺寸的偏差。 1.1. 2.合格标准：截面尺寸偏差[-5,5]mm 1.1.3.测量工具：50m卷尺或7m卷尺(看建筑面积大小情况而定) 1.1.4.测量方法和数据记录： （1）以卷尺测量同一墙面控制线间尺寸，精确至毫米。每面墙、柱作为一个测区。 （2）在图纸中确定主控线（纵、横向）位置（重点确定主控线与图纸中各墙面的距离），一面墙、柱作为1个测区。每个测区从主控线至墙面定位线测量垂直距离1次，测量数据作为判断该实测指标合格率的1个计算点。测量时纵、横向墙点数占总点数的50%。 （3）垂直距离实测值与设计值之间误差≤[-5,5]mm记为合格，＞[-5,5]mm 记为不合格。 1.2.对拉螺杆间距（模板工程） 1.2.1.指标说明：反映现场模板施工的规范程度，间接控制墙、柱的垂直、平整程度。 1.2.2.合格标准：最下排离地≤200mm；上部间距不大于500*500mm(使用型钢背楞加固保证螺杆间距不大于600mm)。 1.2.3.测量工具：2米钢卷尺 1.2.4.测量方法和数据记录： （1）主要针对已经完成竖向墙、柱模板安装的模板工程，选取同一面墙、柱作为一个测区。测量时以肉眼观察较大的螺杆间距作为一个测量点。 （2）采用2m卷尺进行测量，先测量墙柱下部第一排螺杆距地面的间距，间距超过20cm的记为不合格。后测量上部螺杆之间的距离，若是采用木方+钢管加固，＞50cm的记为不合格，≤50cm的记为合格。若是采用型钢加固，＞60cm的
记为不合格，≤60cm的记为合格。 1.3.模板拼缝处理（模板工程） 1.3.1.指标说明：反映现场配模及模板安装的规范程度，间接控制拆模后的结构观感。 1.3. 2.合格标准：大于1mm有拼缝修补措施。 1.3.3.测量工具：钢卷尺或塞尺 1.3.4.测量方法和数据记录： （1）主要针对已完成竖向墙、柱，横向平台板安装的模板工程，选取同一面墙、柱、平台板作为一个测区，测量时以肉眼观察较大的模板拼缝作为一个测量点。 （2）检查过程中若发现竖向或横向模板拼缝较大的，用卷尺或塞尺测量，测量数据作为判断该项是否合格的依据。＞1mm且无合理处理措施的记为不合格，拼缝＞1mm但有合理处理措施的记为合格。 （3）不合理措施主要为：编织袋、圆形套管等可能导致拆模后观感较差的封堵措施。 1.4.模板根部封堵（模板工程） 1.4.1.指标说明：反映现场模板安装的规范程度，间接控制拆模后的结构观感；避免出现墙柱底部漏浆，烂根等质量缺陷。 1.4. 2.合格标准：墙、柱根部浇筑混凝土之前进行有效封堵（占总点数70%）；拆模层柱脚无明显烂根（占总点数30%）。 1.4.3.测量工具：无测量工具，以肉眼观察为主。 1.4.4.测量方法和数据记录： （1）A、主要针对已经完成竖向墙、柱模板安装的模板工程进行实测，选取同一面墙、柱作为一个测区(比重占70%)。B、实测主体结构时同步观察墙柱根部观感是否良好，是否有大量修补（比重占30%）。 （2）检查时，发现柱子底部未进行有效封堵的记为不合格，已封堵但封堵不到位，底部仍有缝隙的记为不合格。有封堵且封堵密实的记为合格。 （3）结构实测时同步检查拆模后的柱、墙脚观感。观感较差，有露浆、烂
水池满水试验
水池满水试验 一、工程概述及编制说明 1、工程概况 侨立水务永川三水厂建设项目，系侨立水务设计规模20万吨/日的第三水厂一期工程(设计规模10万吨/日)的净化厂建设工程，工程概算总投资14888.26万元。 净化厂建设项目包括主要工艺构筑物（配水井一个、絮凝沉淀池两组、翻板滤池一组八格、5000立方米清水池两个、送水泵房及变配电中控室一组）、辅助构筑物（加药间一个、机修车间一个、回收水池一个、污泥处理系统一套）、附属构筑物（办公楼一栋）辅助设施（厂区给排水、道路、围墙、绿化等）。 本工程于2011年3月正式开工建设，计划2012年5月底竣工投产。 2、编制说明 编制目的作为两组絮凝沉淀池、一组汽水反冲洗滤池，两个5000立方米清水池等工程满水试验施工的指导性文件。 3、编制依据 《给水排水构筑物施工及验收规范》（GB50141-2008） 消防泵房工程设计图纸 以往类似工程施工经验 二、施工组织及技术准备 1、施工组织 首次在本工程中组织进行满水试验，本着对工程质量负责的态度，由项目经理组织、协调，各工序相关管理人员积极配合，认真对待积累经验，指导构筑物的满水试验。 2、技术准备
组织技术人员根据各盛水构筑物的实际情况，精心编制施工方案，严格按照设计要求和经审批通过的施工方案进行施工。 3、人员准备 4、施工准备 池体混凝土的表面处理 1) 池壁加固螺栓割除，用高一标号的微细水泥砂浆抹平修补好砼表面； 2) 预留工艺管道采用闸阀或盲板封堵。 3) 池内杂物清扫干净； 4) 注水采用麻柳河河水作为水源，使用水泵从河中直接取水，向待试验池内注水；试水完毕后，池内的水由排水阀排出。 5) 在加盖清水池等满水试验时，人孔处安置照明灯，便于夜间观察、注水； 6) 设置水位观测标尺、标定水池最高水位，安装水位测针；标尺用木方制作（高度由池底到人孔上50㎝），分别在三次注水平面处安置刻度尺，用木方固定在人孔处。 三、满水试验步骤及检查测定方法 1、注水 1) 采用麻柳河河水作为水源，使用水泵从河中直接取水，向待试验池内注水；
构筑物满水试验得规定 一、水池满水试验前得必备条件 水池满水试验就是水工构筑物得主要功能性试验,满水试验前必须具备以下条件: (1)池体得混凝土或砖、石砌体得砂浆已达到设计强度要求; (2)池内清理洁净,池内外缺陷修补完毕; (3)现浇钢筋混凝土池体得防水层、防腐层施工之前; (4)装配式预应力混凝土池体施加预应力且锚固端封锚以后,保护层喷涂之前; (5)砖砌池体防水层施工以后,石砌池体勾缝以后; (6)设计预留孔洞、预埋管口及进出水口等已做临时封堵,且经验算能安全承受试验压力: (7)池体抗浮稳定性满足设计要求; (8)试验用得充水、充气与排水系统已准备就绪,经检查充水、充气及排水闸门不得渗漏: (9)各项保证试验安全得措施已满足要求; (10)满足设计得其她特殊要求。 二、水池满水试验得准备 (1)选定好洁净、充足得水源;注水与放水系统设施及安全措施准备完毕。 (2)有盖池体顶部得通气孔、人孔盖已安装完毕,必要得防护设施与照明等标志已配备齐全。 (3)安装水位观测标尺;标定水位测针。 (4)准备现场测定蒸发量得设备。一般采用严密不渗,直径500mm,高300mm 得敞口钢板水箱,并设水位测针,注水深200mm。将水箱固定在水池中。 (5)对池体有观测沉降要求时,应选定观测点,至测量记录池体各观测点初始高程。 三、水池满水试验要求 (一)池内注水 1.向池内注水宜分3次进行,每次注水为设计水深得l／3。对大、中型池体,
可先注水至池壁底部施工缝以上,检查底板抗渗质量,当无明显渗漏时,再继续注水至第一次注水深度。 2.注水时水位上升速度不宜超过2m／d。相邻两次注水得间隔时间不应小于24h。 3.每次注水宜测读24h得水位下降值,计算渗水量,在注水过程中与注水以后,应对池体作外观检查。当发现渗水量过大时,应停止注水。待作出妥善处理后方可继续注水。 4.当设计单位有特殊要求时,应按设计要求执行。 (二)水位观测 1.利用水位标尺测针观测、记录注水时得水位值; 2.注水至设计水深进行水量测定时,应采用水位测针测定水位。水位测针得读数精确度应达l／10mm; 3。注水至设计水深24h后,开始测读水位测针得初读数; 4.测读水位得初读数与末读数之间得间隔时间应不少于24h; 5.测定时间必须连续。测定得渗水量符合标准时,须连续测定两次以上;测定得渗水量超过允许标准,而以后得渗水量逐渐减少时,可继续延长观测。延长观测得时间应在渗水量符合标准时止。 (三)蒸发量测定 1.池体有盖时可不测,蒸发量忽略不计。 2.池体无盖时,须作蒸发量测定。 ①现场测定蒸发量得设备,可采用直径约为50㎝,高约30㎝得敞口钢板水箱,并设有测定水位得测针。水箱应检验,不得渗漏。 ②水箱应固定在水池中,水箱中充水深度可在20㎝左右。 3.每次测定水池中水位时,同时测定水箱中蒸发量水位。 四、水池得渗水量按下式计算: Ａ1 ｑ= —〔(E1－E2)－(ｅ1－ｅ2)〕 Ａ2 式中: ｑ渗水量(L/㎡、ｄ); A1 水池得水面面积(㎡); A2 水池得浸湿总面积(㎡);

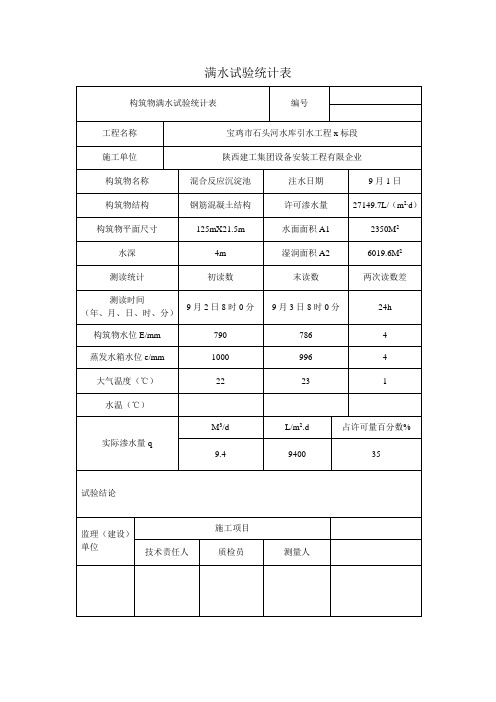

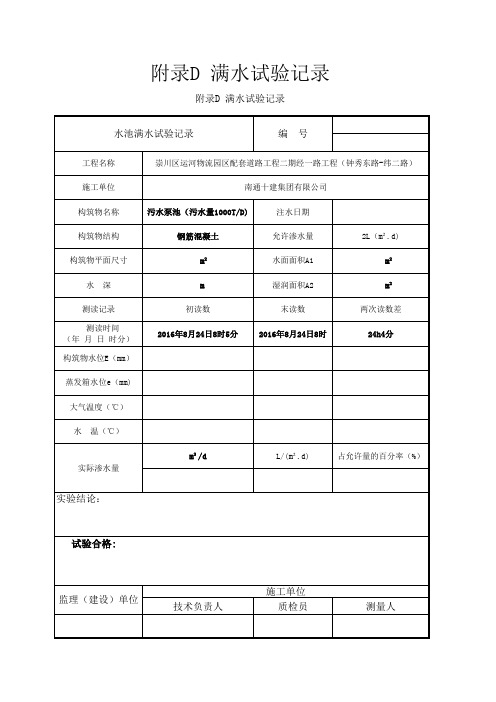

水池满水试验记录 试验表36
附录一水池满水试验 时间：2007-10-19 来源：作者： （一）充水 1.向水池内充水宜分三次进行：第一次充水为设计水深的1/3；第二次充水力设计水深的2/3；第三次充水至设计水深。 对大、中型水池，可先充水至池壁底部的施工缝以上，检查底板的抗渗质量，当无明原渗漏时，再继续充水至第一次充水深度。 2.充水时的水位上升速度不宜超过2m/d。相邻两次充水的间隔时间，不应小于24h。 3.每次充水宜测读24h的水位下降值，计算渗水量，在充水过程中和充水以后，应对水池作外观检查。当发现渗水量过大时，应停止充水。待作出处理后方可继续充水。 4.当设计单位有特殊要求时，应按设计要求执行。 （二）水位观测 1.充水时的水位可用水位标尺测定。 2.充水至设计水深进行渗水量测定时，应采用水位测计测定水位。水位测针的读数精度应达1/10mm。 3.充水至设计水深后至开始进行修水量测定的间隔时间，应不少于24h。 4.测读水位的初读数与末读数之间的间隔时间，应为24h。 5.连续测定的时间可依实际情况而定，如第一天测定的渗水量符合标准，应再测定一天；如第一天测定的渗水量超过允许标准，而以后的渗水量逐渐减少，可继续延长观测。 （三）蒸发量测定
1.现场测定蒸发量的设备，可采用直径约为50cm，高约30cm的敞口钢板水箱，并没有测定水位的测针。水箱应检验、不得渗漏。 2.水箱应固定在水池中，水箱中充水深度可在20cm左右。 3.测定水池中水位的同时，测定水箱中的水位。 （四）水池的渗水量按下式计算： （附1.1） 式中q——渗水量（L/m2·d）； A1——水池的水面面积（m2）； A2——水池的浸湿总面积（m2）； E1——水池中水位测针的初读数，即初读数（mm）； E2——测读E1后24h水池中水位测针末的读数，即未读数（mm）； e1——测读E1时水箱中水位测针的读数（mm）； e2——测读E2时水箱中水位测针的读数（mm）。 注：①当连续观测时，前次的E2、e2，即为下次的E1及e1。 ②雨天时，不做满水试验，渗水量的测定。 ③按上式计算结果，渗水量如超过规定标准，应经检查，处理后重新进行测定。
天津港东疆港区给排水提升（一期）工程清水池、附属水池满水试验 施 工 方 案 施工单位：中交一航局第四工程有限公司 编制： 审核： 批准： 日期：年月日
目录 1、适用范围............................................. - 2 - 2、编制依据............................................. - 2 - 3、施工概况............................................. - 2 - 4、满水试验前的施工准备................................. - 2 - 5．施工方法............................................. - 3 - 6、资源需求计划......................................... - 4 - 7、安全文明施工及环境保护............................... - 4 - 附表一：危险源辩识与风险评价及控制对策表................ - 6 - 附表二：水池满水试验记录................................ - 7 -
1、适用范围 本方案适用于天津港东疆港区给排水提升（一期）工程清水池、附属水池工程。 2、编制依据 2.1《天津港东疆港区给排水提升（一期）工程》清水池施工图纸； 2.2《天津港东疆港区给排水提升（一期）工程》施工组织设计； 2.3《混凝土结构工程施工质量验收规范》 GB50204-2002； 2.4《给水排水构筑物工程施工及验收规范》（GB50141-2008） 3、施工概况 根据给排水构筑物施工及验收规范要求，为保证清水池在今后能够正常使用，所以进行此满水试验方案的编制。 清水池建筑面积850.1m2，半地下式水池，地下4m，地上1m，结构类型为钢筋混凝土结构。附属水池建筑面积150.1 m2，半地下式水池，地下4m，地上1.1m，结构类型为钢筋混凝土结构。 清水池平面尺寸为：39m×19.5m，水池净深 3.7m，最高液位为 3.3m，总容水量为2059.6m3。 附属水池平面尺寸为：25.5m×5.8m，水池净深4.35m，最高液位为3.5m，总容水量为517.6m3。 4、满水试验前的施工准备 4.1与监理和业主联系，确定水源位臵，确定电源位臵，确定满水试验后所用水的排放地点。 4.2满水实验同时进行供水能力必须满足60m3/h的供水要求。 4.3对清水池内部进行杂物清理，保证内部较为清洁、无杂物，存在内部缺陷的进行修补。 4.4池体的混凝土、防水砂浆等达到设计强度要求。 4.5设计池壁上的预留孔洞、管口等进行临时封堵。
构筑物满水试验的规定 一、水池满水试验前的必备条件 水池满水试验是水工构筑物的主要功能性试验，满水试验前必须具备以下条件： (1)池体的混凝土或砖、石砌体的砂浆已达到设计强度要求； (2)池内清理洁净，池内外缺陷修补完毕； (3)现浇钢筋混凝土池体的防水层、防腐层施工之前； (4)装配式预应力混凝土池体施加预应力且锚固端封锚以后，保护层喷涂之前； (5)砖砌池体防水层施工以后，石砌池体勾缝以后； (6)设计预留孔洞、预埋管口及进出水口等已做临时封堵，且经验算能安全承受试验压力： (7)池体抗浮稳定性满足设计要求； (8)试验用的充水、充气和排水系统已准备就绪，经检查充水、充气及排水闸门不得渗漏： (9)各项保证试验安全的措施已满足要求； (10)满足设计的其他特殊要求。 二、水池满水试验的准备 (1)选定好洁净、充足的水源；注水和放水系统设施及安全措施准备完毕。 (2)有盖池体顶部的通气孔、人孔盖已安装完毕，必要的防护设施和照明等标志已配备齐全。 (3)安装水位观测标尺；标定水位测针。 (4)准备现场测定蒸发量的设备。一般采用严密不渗，直径500mm，高300mm 的敞口钢板水箱，并设水位测针，注水深200mm。将水箱固定在水池中。 (5)对池体有观测沉降要求时，应选定观测点，至测量记录池体各观测点初始高程。
三、水池满水试验要求 (一)池内注水 1．向池内注水宜分3次进行，每次注水为设计水深的l／3。对大、中型池体，可先注水至池壁底部施工缝以上，检查底板抗渗质量，当无明显渗漏时，再继续注水至第一次注水深度。 2．注水时水位上升速度不宜超过2m／d。相邻两次注水的间隔时间不应小于24h。 3．每次注水宜测读24h的水位下降值，计算渗水量，在注水过程中和注水以后，应对池体作外观检查。当发现渗水量过大时，应停止注水。待作出妥善处理后方可继续注水。 4．当设计单位有特殊要求时，应按设计要求执行。 (二)水位观测 1．利用水位标尺测针观测、记录注水时的水位值； 2．注水至设计水深进行水量测定时，应采用水位测针测定水位。水位测针的读数精确度应达l／10mm； 3。注水至设计水深24h后，开始测读水位测针的初读数； 4．测读水位的初读数与末读数之间的间隔时间应不少于24h； 5．测定时间必须连续。测定的渗水量符合标准时，须连续测定两次以上；测定的渗水量超过允许标准，而以后的渗水量逐渐减少时，可继续延长观测。延长观测的时间应在渗水量符合标准时止。 (三)蒸发量测定 1．池体有盖时可不测，蒸发量忽略不计。 2．池体无盖时，须作蒸发量测定。 ①现场测定蒸发量的设备，可采用直径约为50㎝，高约30㎝的敞口钢板水箱，并设有测定水位的测针。水箱应检验，不得渗漏。 ②水箱应固定在水池中，水箱中充水深度可在20㎝左右。 3．每次测定水池中水位时，同时测定水箱中蒸发量水位。 四、水池的渗水量按下式计算：
