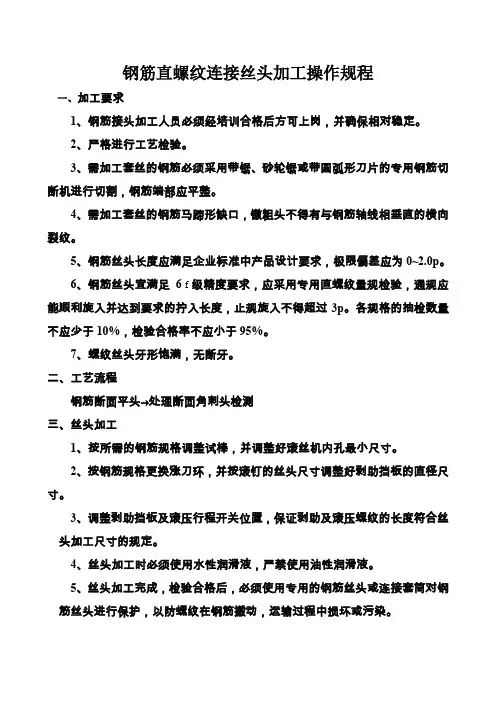

钢筋直螺纹连接丝头加工操作规程

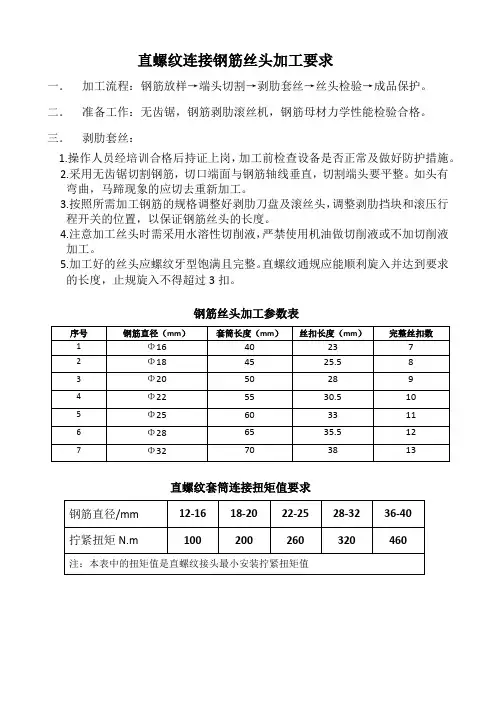

一、加工要求
1.钢筋接头加工人员必须经培训合格后方可上岗，并确保相对稳定。
2.严格进行工艺检验。
3.需加工套丝的钢筋必须采用台式砂轮片切割机进行切割，钢筋端部应平整。
4.需加工套丝的钢筋马蹄形缺口，镦粗头不得有与钢筋轴线相垂直的横向裂纹。
5.钢筋丝头长度应满足企业标准中产品设计要求。公差应为0~2.0p。
6.钢筋丝头宜满足6f级精度要求，应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。抽幢数量10%，检验合格率不应小于95%。
7.螺纹丝头牙形饱满，无断牙。
二、工艺流程钢筋断面平头一处理断面角刺头检测

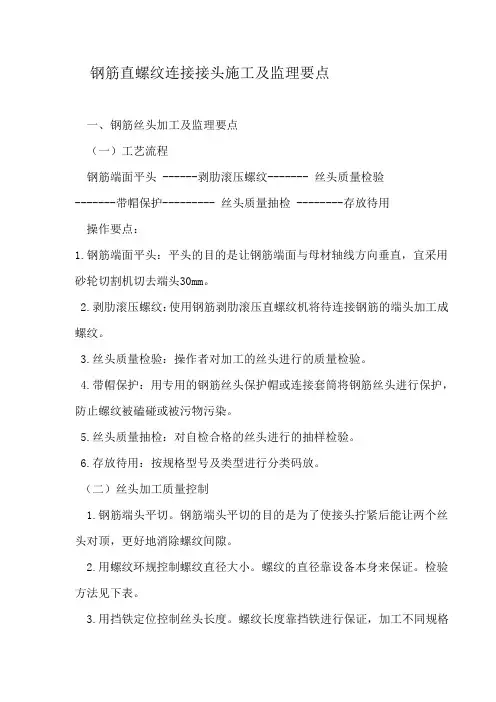

三、丝头加工
1.按所需的钢筋规格调整试棒，并调整好滚丝机内孔最小尺寸。
2.按钢筋规格更换涨刀环，并按滚钉的丝头尺寸调整好剥助挡板的直径尺寸。
3.调整剥助挡板及滚压行程开关位置，保证剥助及滚压螺纹的长度符合丝头加工尺寸的规定。
4.丝头加工时必须使用水性润滑液，严禁使用油性润滑液。
5.丝头加工完成，检验合格后，必须使用专用的钢筋丝头或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动，运输过程中损坏或污染。

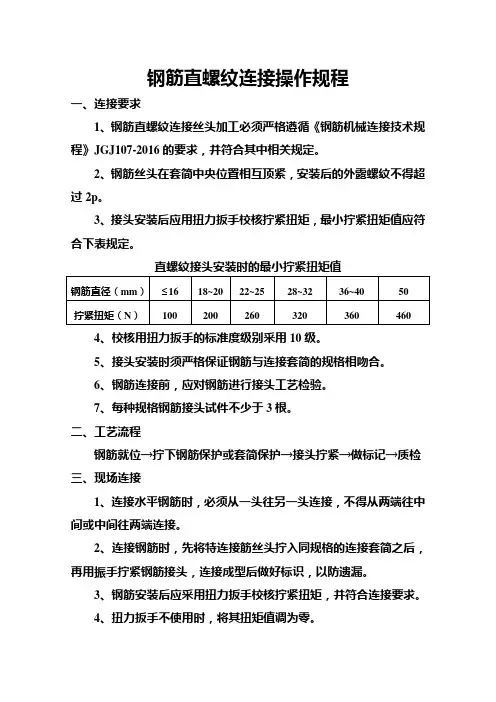

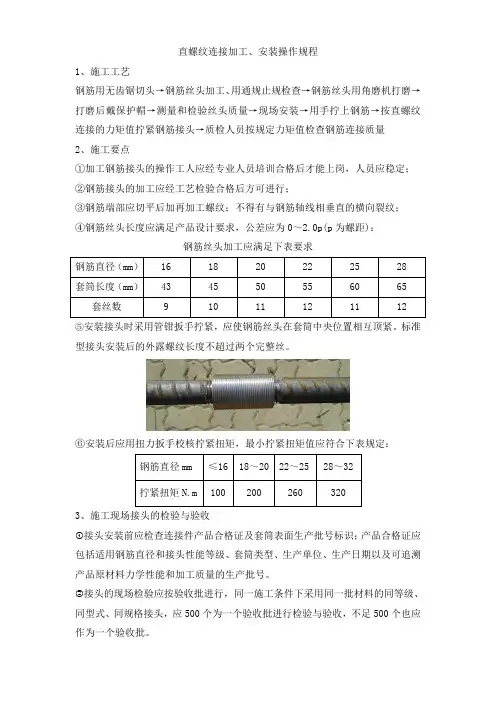

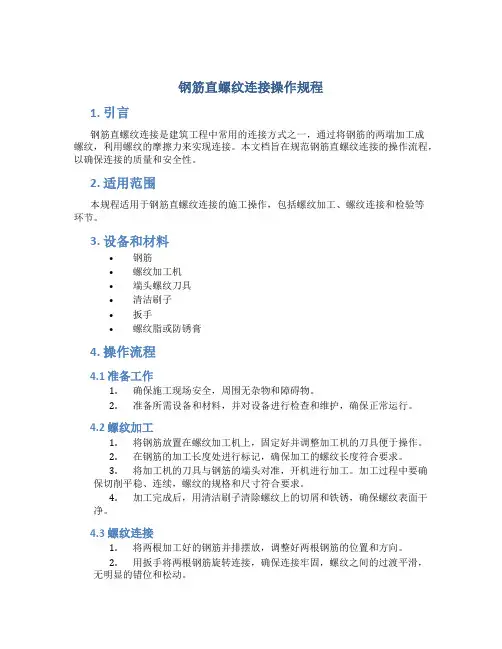

钢筋直螺纹连接操作规程
一、连接要求
1.钢筋直螺纹连接丝头加工必须严格遵循钢筋机械连接技术规程要求，并符合JGJ107-2016中相关规定。
2.钢筋丝头在套筒中央位置相互顶紧，安装后的外露螺纹不得超过2p。
3.拧紧扭矩值符合下裹规定。
直螺纹接头安装时的最小拧紧扭矩值
钢筋直径 mm≤16 18~20 22~25 28~32 36~40
拧紧扭矩N.m 100 200 260 320 360
4.校核用扭力扳手的标准度级别采用10级。
5.接头安装时须严格保证钢筋与连接套筒的规格相。
6.钢筋连接前，应对钢筋进行接头工艺检验。
7.每种规格钢筋接头试件不少于3根。

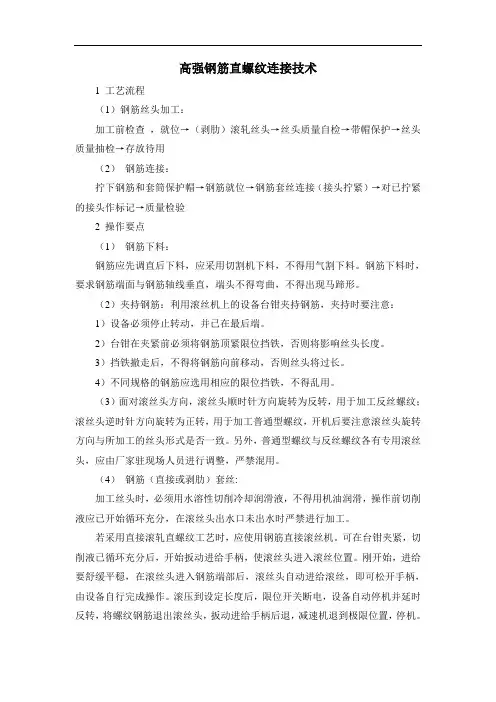

二、工艺流程
钢筋就位-拧下钢筋保护帽或套筒保护帽-接头拧紧-做标记-质量植验
三、现场连接
1.连接水平钢筋时，必须从一头往另一头连接，不得从两端往中间或中间往两端连接。
2.连接钢筋时，先将待连接钢筋丝头拧入同规格的连接套筒之后，再用扳手拧紧钢筋接头，连接成型后做好标识，以防遗漏。
3.钢筋安装后应采用扭力扳手校核拧紧扭矩，并符合连接要求。
4.扭力扳手不使用时，将其扭矩值调为零。

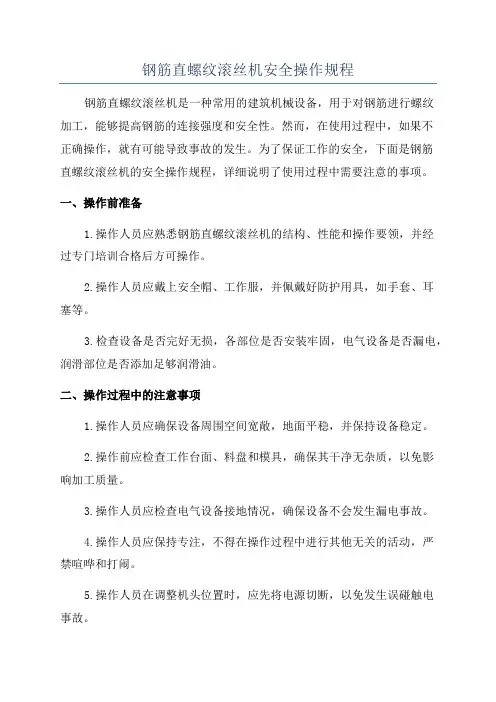

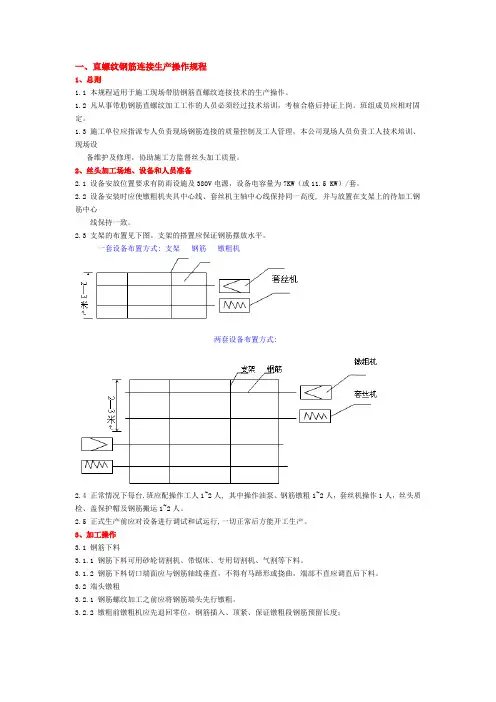

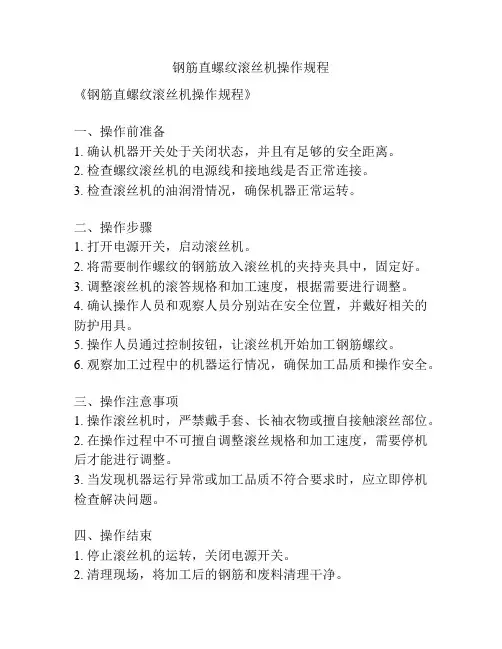

钢筋滚丝机安全操作规程 1、凡从事直螺纹滚丝机进行加工工作人员必须经过技术培训，技能考核合格后方能上岗，班组成员应相对固定。 2、正式生产前应对设备进行调试和试运行，一切正常后方能开工生产。 3、钢筋下料切口，端面与钢筋轴线垂直，不得有马蹄形或拱曲，端部不直应调直后下料。 4、钢筋丝之前应将钢筋头先行墩粗。 5、墩粗前墩粗机应先回零位，钢筋直插入、顶紧，保证墩粗段钢筋预留长度。 6、不合格的墩粗头，应切去后重新墩粗，不得对墩粗头进行二次墩粗。 7、钢筋墩粗段不得有横向裂纹。 8、钢筋墩粗段螺纹可采用套丝法加工。 9、加工钢筋丝头时，应该用水溶性切削液，当气温低于0C 时应有防冻措施，不得在加切削液的情况下进行螺纹加工。 10、班前检查，操作工应先空车运行，检查设备状况，机头旋向是否正常，切削液是否充足，电器开关是否灵敏，各部位螺钉是否紧固，电机及减速机声音是否正常。 11、设备出现故障应及时排除，不得带“病”工作。 12、高压油泵的维修应在室内无尘工况下进行，加油和维修过程
应严防砂尘进入油路系统。 13、班后维护保养：每班结束后，操作工必须将墩头及其夹具、模具间的铁屑清理干净，螺纹加工设备的机头、台面应清理干净，及时更换切削液，导杆及转动部分加润滑油。 14、未经过操作培训的人员绝对禁止操作设备。 15、设备出现的电器故障，不得由非电工人员处理。 16、操作工人进入施工现场应佩戴安全帽。 17、套丝机设备操作人员，不允许戴手套，衣袖袖口必须扎 紧，衣扣必须扣牢。 18、遵守现场施工单位的安全管理规定和各项规章制度。 19、项目负责人应经常对操作人员进行安全教育，提高安全意识，排查各种安全隐患。
