Z3050摇臂钻床电路分析
一、主电路：有四台电动机
各电动机的作用：
1、主轴电动机：拖动主轴及进给传动系统运转。
2、摇臂升降电动机：拖动摇臂上升或下降。
3、液压泵电动机：拖动油泵供给液压装置压力油，以实现摇
臂、立柱以及主轴箱的松开和夹紧。
4、冷却泵电动机：给刀具和工件提供冷却液。
二、各电动机的控制要求和保护：
1、主轴电机只要求单方向的旋转，主轴的正反转由机械手柄
操作。QF1、FR1
2、摇臂升降由单独电动机拖动，要求能实现正反转。因为该
电动机短时间工作，故不设过载保护。
3、摇臂的夹紧与放松以及立柱的夹紧与放松由一台异步电
动机配合液压装置来完成，要求这台电动机能正反转。FR2
4、冷却泵电动机功率很小，由开关直接启动和停止。QF2
三、控制电路分析：
1、主轴电动机的控制：
按下SB3，KM1获电自锁，M1启动运行。
按下SB2，KM1线圈失电，M1停止旋转。
2、摇臂升降控制：摇臂的松开—摇臂上升或下降——夹紧
摇臂上升时：
按下SB4—KT1线圈获电—KT1瞬时常开触头闭合—KM4线圈获电—液压泵电动机M3启动，供给压力油。
压力油经分配阀体进入摇臂的“松开油腔”，推动活塞移动，活塞推动菱形块，将摇臂松开。同时活塞杆通过弹簧片压下位置开关SQ2，
SQ2常闭断开—KM4线圈失电—液压泵电动机M3停转
SQ2常开闭合—KM2线圈获电—KM2主触头闭合—摇臂升降电动机M2启动，带动摇臂上升。
（若此时摇臂尚未松开，则SQ2的常开触头则不能闭合，KM2的线圈不能获电，摇臂就不能上升。）
当摇臂上升到所需位置时，
松开SB4—KM2和KT1线圈同时失电—M2停止工作，摇臂停止上升。
经过延时后，
KT1的常闭触头闭合—KM5线圈获电—液压泵电动机M3反向旋转，压力油经分配阀进入摇臂的“夹紧油腔”使摇臂加紧。
在摇臂夹紧后，活塞杆推动弹簧片压下位置开关SQ3，
SQ3常闭断开—KM5线圈失电—液压泵电动机M3停转
摇臂下降时：
按下SB5—KT1获电—KM4获电，将摇臂松开—压下SQ2—KM4失电，KM3获电，带动摇臂下降—摇臂下降到所需位置时，松开SB5，KM3和KT1线圈同时失电，摇臂停止下降。经过延时后—KM5 获电，将摇臂夹紧—压下SQ3—KM5失电
组合开关SQ1a和SQ1b是摇臂升降的超程限位保护
当摇臂上升到极限位置时，压下SQ1a，KM2失电，上升停止当摇臂下降到极限位置时，压下SQ1b，KM3失电，下降停止3、立柱和主轴箱的夹紧与放松控制：
可以同时进行，也可以单独进行，由SA1、SB6、SB7控制SA1有三个位置，SB6是松开按钮，SB7是夹紧按钮。因为立柱和主轴箱的夹紧与松开是短时间的调整工作，所以采用点动控制。
①立柱和主轴箱同时松开、夹紧：
将SA1扳到中间位置，
按下SB6——KT2线圈获电—KT2常开触头闭合—YA1、YA2
获电吸合—KT3线圈获电—经过延时后，KT3常开触头闭合—KM4线圈获电—液压泵电动机M3正转，
供出的压力油进入立柱和主轴箱的松开油腔，
使立柱和主轴箱同时松开。
松开SB6——KT3线圈失电—KT3常开触头瞬时断开—KM4
线圈失电—液压泵电动机M3停转—KT2线圈失电—KT2常开触头延时断开—YA1、
YA2同时失电，立柱和主轴箱同时松开的操作
结束。
立柱和主轴箱同时夹紧的工作原理与松开相似。只要按下SB7，接触器KM5获电吸合，M3反转即可。
②立柱和主轴箱单独松开、夹紧：
如果单独控制主轴箱，将SA1扳到右侧：
按下SB6（或SB7），KT2和KT3线圈同时获电，YA2获电吸合，经过延时后，KM4（或KM5）获电，从而实现主轴箱的单独松开（或夹紧）。
松开SB6（或SB7），KT2和KT3线圈失电，KT3常开触头瞬时断开，KM4（或KM5）线圈失电，M3停转。经过延时后，KT2常开触头断开，YA2失电，主轴箱松开（或夹紧）的操作结束。
同理，把转换开关SA1扳到左侧，立柱单独松开或加紧。4、冷却泵电动机的控制：
扳动QF2，接通或断开电源，M4启动或停止
5、照明：
由控制变压器TC降压后提供24V电压，由FU3作短路保护，EL是照明灯。
四、Z3050摇臂钻床起停操作：
1、主轴电机的启动和停止：
合上电源开关，按下SB3，KM1获电自锁，主轴电机M1启动运行。按SB2，KM1失电，M1停转。
2、摇臂升降：
按下SB4（或SB5）—KT1获电—KM4获电，将摇臂松开—压下SQ2—KM4失电，KM2（或KM3）获电，带动摇臂上升（或下降）—摇臂上升（或下降）到所需位置时，松开SB4（或SB5），KM2（或KM3）和KT1线圈同时失电，摇臂停止上升（或下降）。经过延时后，KM5 获电，将摇臂夹紧—压下SQ3—KM5失电
3、立柱和主轴箱的夹紧与放松：
①立柱和主轴箱同时松开、夹紧：
将SA1扳到中间位置，按下SB6（或SB7）—KT2、KT3获电—YA1、YA2获电—经过延时后，KM4（或KM5）获电，立柱和主轴箱同时松开。松开SB6（或SB7）—KT2、KT3失电—KM4（或KM5）失电—经过延时后，YA1、YA2失电—立柱和主轴箱同时松开（或夹紧）的操作结束。
②立柱和主轴箱单独松开、夹紧：
如果单独控制主轴箱，将SA1扳到右侧：
按下SB6（或SB7），KT2和KT3线圈同时获电，YA2获电吸合，经过延时后，KM4（或KM5）获电，从而实现主轴箱的单独松开（或夹紧）。松开SB6（或SB7），KT2和KT3线圈失电，KM4（或KM5）线圈失电。经过延时后，YA2失电，主轴箱松开（或夹紧）的操作结束。
同理，把转换开关SA1扳到左侧，立柱单独松开或加紧。4、冷却泵电动机的控制：
扳动QF2，接通或断开电源，M4启动或停止。
5、照明：
合上QF1、QF3，合上开关，照明灯亮。
实训开始：3小时
巡回指导………..
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 摇臂钻床安全操作规程(标准 版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
摇臂钻床安全操作规程(标准版) 1．工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。 2．严禁戴手套操作，女生发辫应挽在帽子内。 3．工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。 4．使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用必过猛造成事故。 5．钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。 6．精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。
7．不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。 8．使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。 9．横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。 10．工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。 云博创意设计 MzYunBo Creative Design Co., Ltd.

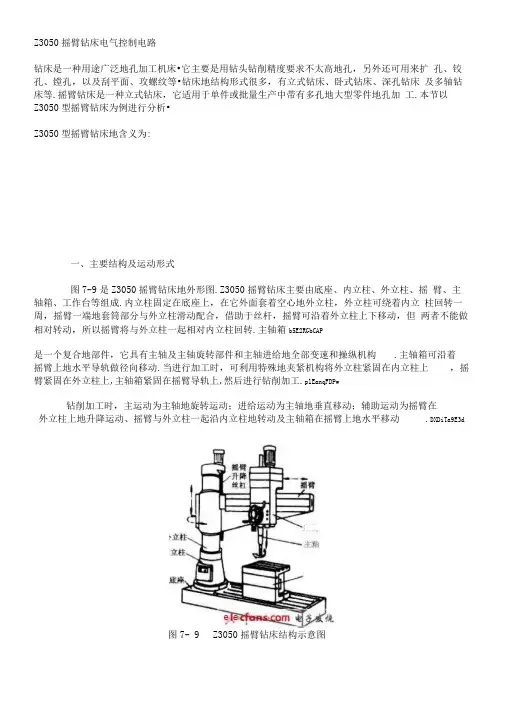

Z3050摇臂钻床电气控制电路 钻床是一种用途广泛地孔加工机床?它主要是用钻头钻削精度要求不太高地孔，另外还可用来扩孔、铰孔、镗孔，以及刮平面、攻螺纹等?钻床地结构形式很多，有立式钻床、卧式钻床、深孔钻床及多轴钻床等.摇臂钻床是一种立式钻床，它适用于单件或批量生产中带有多孔地大型零件地孔加工.本节以 Z3050型摇臂钻床为例进行分析? Z3050型摇臂钻床地含义为: 一、主要结构及运动形式 图7-9是Z3050摇臂钻床地外形图.Z3050摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱、工作台等组成.内立柱固定在底座上，在它外面套着空心地外立柱，外立柱可绕着内立柱回转一周，摇臂一端地套筒部分与外立柱滑动配合，借助于丝杆，摇臂可沿着外立柱上下移动，但两者不能做相对转动，所以摇臂将与外立柱一起相对内立柱回转.主轴箱b5E2RGbCAP 是一个复合地部件，它具有主轴及主轴旋转部件和主轴进给地全部变速和操纵机构.主轴箱可沿着 摇臂上地水平导轨做径向移动.当进行加工时，可利用特殊地夹紧机构将外立柱紧固在内立柱上，摇臂紧固在外立柱上,主轴箱紧固在摇臂导轨上,然后进行钻削加工.plEanqFDPw 钻削加工时，主运动为主轴地旋转运动；进给运动为主轴地垂直移动；辅助运动为摇臂在 外立柱上地升降运动、摇臂与外立柱一起沿内立柱地转动及主轴箱在摇臂上地水平移动.DXDiTa9E3d 主釉 e e 图7- 9 Z3050摇臂钻床结构示意图
