第1章绪论
1.1 本课题的研究背景及意义
随着现代化工业技术的快速发展，特别是随着它在自动化领域内的快速发展，组合机床的研究已经成为当今机器制造界的一个重要方向，在现代工业运用中，大多数机器的设计和制造都是用机床大批量完成的。现代大型工业技术的飞速发展，降低了组合机床的实现成本，软件支持机制也使得实现变得更为简单，因此，研究组合机床的设计具有十分重要的理论意义和现实意义。
在工业高速发展的现代化浪潮中，各种机械设计和制造业中，组合机床的应用越来越广泛，越来越转化为生产力，从这个意义上讲，对组合机床的研究具有重要的现实意义。组合机床是根据工件加工需要，以通用部件为基础，配以少量专用部件组成的一种高效专用机床。组合机床是按系列化标准化设计的通用部件和按被加工零件的形状及加工工艺要求设计的专用部件组成的专用机床。由于通用部件已经标准化和系列化，可根据需要灵活配置，从而缩短了设计和制造的周期，因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到了广泛的应用，并可用以组成自动生产线。
总体方案的设计主要包括制定工艺方案（确定零件在组合机床上完成工艺内容及加工方法，选择定位基准和夹紧部位，决定工步和刀具种类及其结构形式，选择切削用量等）、确定机床配置形式、制订影响机床总体布局和技术性能的主要部件的结构方案。总体方案的拟定是设计组合机床最关键的一步。方案制定得正确与否，将直接影响机床能否达到合同要求，保证加工精度和生产率，并且结构简单、成本较低和使用方便。对于同一加工内容，有各种不同的工艺方案和机床配置方案，在最后决定采用哪种方案时，必须对各种可行的方案作全面分析比较，根据工件的加工要求和特点，按一定的原则、结合组合机床常用工艺方法、充分考虑各种影响因素，并经技术经济分析后拟订出先进、合理、经济、可靠的工艺方案。
在组合机床诸多零件中，多轴箱和夹具与组合机床密切相关，是组合机床的重要组成部件。它是选用通用零件"按专用要求设计的，所以是组合机床设计过程中工作量较大的零部件，就多轴箱设计来说，工作量主要集中在传动系统的设计上，轴的设计必须保证各轴的转速、旋向、强度和刚度，而且应当考虑有无让刀，有无调位机构等。
夹具是组合机床的重要组成部件，是根据机床的工艺和结构方案的具体要求而专门设计的。它是用于实现被加工零件的准确定位，夹压，刀具的导向，以
及装卸工件时的限位等作用的。组合机床夹具和一般夹具所起的作用看起来好象很接近，但是其结构和设计要求却有着很显著的甚至是很根本的区别。组合机床夹具的结构和性能，对组合机床配置方案的选择，有很大的影响。
因此，本课题基于使设计出的机床结构简单、使用方便、效率高、质量好提出的要求，着重选择最佳的工艺方案，合适地确定机床工序集中程度，合理地选择组合机床的通用部件，恰当的组合机床的配置型式，合理地选择切削用量，以及设计高效率的夹具、工具、刀具及主轴箱就是本次设计主要内容。具体的工作就是要制定工艺方案，进行机床结构方案的分析和确定，进行组合机床总体设计，组合机床的部件设计和施工设计，使其具有工程意义，实现其在实际应用中的价值。
1.2本课题国内外研究概况
近20年来，组合机床自动线技术取得长足进步，自动线在加工精度、生产效率、利用率、柔性化和综合自动化等方面的巨大进步，标志着组合机床自动线技术发展达到了高水平。自动线的技术发展，刀具、控制和其他相关技术的进步，特别是CNC控制技术发展对自动线结构的变革及其柔性化起着决定性的作用。随着市场需求的变化，柔性将愈来愈成为抉择设备的重要因素。因此，组合机床自动线将面临由高速加工中心组成的FMS的激烈竞争。
组合机床是一种专用高效自动化技术装备，目前，由于它仍是大批量机械产品实现高效、高质量和经济性生产的关键装备，因而被广泛应用于汽车、拖拉机、内燃机和压缩机等许多工业生产领域。其中，特别是汽车工业，是组合机床最大的用户。如德国大众汽车厂在Salzgitter的发动机工厂，在大批量生产的机械工业部门，大量采用的设备是组合机床。因此，组合机床的技术性能和综合自动化水平，在很大程度上决定了这些工业部门产品的生产效率、产品质量和企业生产组织的结构，也在很大程度上决定了企业产品的竞争力。
现代组合机床和自动线作为机电一体化产品，它是控制、驱动、测量、监控、刀具和机械组件等技术的综合反映。近20年来，这些技术有长足进步，同时作为组合机床主要用户的汽车和内燃机等行业也有很大的变化，其产品市场寿命不断缩短，品种日益增多且质量不断提高。这些因素有力地推动和激励了组合机床的不断发展。
组合机床是由大量的通用部件和少量的专用部件组成且工序集中的高效专用机床.由万能机床和专用机床发展而来.由于组合机床工序的高度集中，即在一台机床上可同时完成一种或几种不同工序加工，因此适应了产量大、精度高的生产要求，并且克服了万能机床结构复杂、劳动强度大、生产效率低、精度不易保
证的缺点，以及专用机床通用性差、不适应现代技术迅速发展、产品经常更新的要求.所以，组合机床及其自动线已广泛应用到汽车、柴油机、电动机、仪器仪表以及军工产品等的生产上，并显示出巨大的优越性。
1.3本论文的主要工作及结构
本次设计工作将设计一台双面卧式攻丝组合机床（减速器箱盖后面螺纹）。因此，目的是使设计出的机床结构简单、使用方便、效率高、质量好。从而选择最佳的工艺方案，合适地确定机床工序集中程度，合理地选择组合机床的通用部件，恰当的组合机床的配置型式，合理地选择切削用量，以及设计高效率的夹具、工具、刀具及主轴箱就是本次设计主要内容。具体的工作就是要制定工艺方案，进行机床结构方案的分析和确定，进行组合机床总体设计，组合机床的部件设计和施工设计。
摘要部分，指出了本课题的研究概况，本课题的研究方法，第1章是绪论，主要介绍了本课题的研究背景及意义，指出本课题在国内外的研究概况，并给出了本论文的主要工作及结构。
第2章是本论文的主体部分，主要给出了本次课题研究即攻减速器箱盖后面螺纹的双面卧式攻丝组合机床的总体设计。
在接下去的几个部分分别给出了通过本课题的研究之后得出的结论，并对此方向的课题进行展望，表达了对学院老师特别是导师的感谢，给出完成本论文所需要的参考文献，最后，附上相关的设计图纸7张,及一张生产效率卡。
第2章组合机床的总体设计
2.1 组合机床工艺方案的拟定
工艺方案的拟订是组合机床设计的关键一步。因为工艺方案在很大程度上决定了组合机床的结构配置和使用性能。因此，应根据工件的加工要求和特点，按一定的原则、结合组合机床常用工艺方法、充分考虑各种影响因素，并经技术经济分析后拟出先进、合理、经济、可靠的工艺方案。
2.1.1 确定组合机床工艺方案的基本原则
2..1.1.1组合机床工艺方案的基本原则
[1]粗精加工分开原则粗加工的切削负荷较大，切削产生的热变形、较大夹压力引起的工件变形以及切削振动等，对精加工工序十分不利，影响加工尺寸精度和表面粗糙度。因此，在拟订工件一个连续的多工序工艺过程时，应选择粗精加工工序分开的原则。
[2]工序集中原则组合机床运用多刀集中在一台机床上完成一个或多个工件的不同表面的复杂过程，从而有效的提高生产率。因此，在拟订工艺方案时，在保证加工质量和操作维修方便的情况下，应适当提高工序集中程度，以便减少机床台数、占地面积和节省人力，取得理想的效益。本机床由于螺纹孔直径较小，精度较高，要求主轴和机床刚度较好，所以工序应集中，并且十个孔的相对位置精度要求较高所以工序集中加工。通过丝锥对孔进行一次性加工，从而保证精度，质量，生产率。
2.1.1.2 备注
攻丝机床都是借助电动机正转进行攻丝，加工完了电动机反转使丝锥退出工件。电动机的反向和停止是由攻丝行程控制机构来操纵的。为了确保攻丝电动机的可靠反向和停止，在电气控制系统设计上，除了一般动作控制信号外，还必须增设互锁保险开关。为了在丝锥退回原位电动机能及时停止，不因惯性转动造成丝锥超程，破坏攻丝机构的原位状态，在电动机停转时，一般应采用刹车机构以制动。当一个主轴箱上攻丝主轴少于8根时可以不用。对特大的攻丝主轴箱有时还应设置两个或更多的刹车机构，以确保可靠的制动。本设计的主轴箱的主轴只有6根，所以不需要
2.1.2 组合机床工艺方案的拟订
2.1.2.1 分析、研究加工要求和现场工艺
根据分析、研究被加工零件减速器箱盖两端面螺纹孔，在箱体上分别加工，技术要求及生产纲领。深入现场调查分析零件（或同类零件）的加工工艺方法，定位和加紧，所采用的设备、刀具及切削用量，生产率情况及工作条件等方面的现行工艺资料，以便制定出切合实际的合理工艺方案。
2.1.2.2定位基准和夹压部位的选择
[1]由于实行多刀加工，切削负荷大，工件受力方向变化，加工零件为箱体，
所以采用一面两销定位，上面夹紧。
[2]组合机床的工艺方法及所能获得的加工精度；表面粗糙度和形位精度。
表1-1所列是组合机床加工螺纹孔的典型工艺过程。
在攻丝前最好在孔口倒角，以使丝锥容易进入空中，有利于准确的保证攻丝深度。攻丝一般都采用一个工步一次加工出需要的深度。但当螺纹孔较深时，可以利用二次进给的方法来攻丝。第一次攻到一段距离后，丝锥反转退回，但不全部退出工件，然后丝锥又正转攻进，一直到需要的深度。这样可以减少因切削阻塞使扭力矩增大，甚至使丝锥折断。这种分两次攻丝的进给运动，也是通过特殊的攻丝行程控制机构自动控制的。其工作原理与通用的攻丝行程控制机构类似。亦可以在通用的攻丝行程控制机构上增加两个行程开关和挡铁来实现。
2.1.3 确定组合机床配置型式及结构方案应考虑的问题
根据工件的特点、工艺要求、生产率要求及工艺方案等，可大体确定采用哪种基本配置型式的机床。配置方案不同对机床的复杂程度、通用化程度、结构工艺性、加工精度、机床重新调整的可能以及经济性等都有不同的影响。因此，确定机床配置型式和结构方案时应考虑以下主要问题。
在确定机床配置型式和结构方案时，首先要考虑如何稳定地保证零件的加工精度。影响加工精度的主要因素有夹具误差和加工误差两方面。夹具误差：一般精加工的夹具公差为零件公差的1/3～1/5。固定式夹具单工位组合机床可达到的加
双面卧式钻镗孔组合机床设计 摘要 本设计主要是关于双面卧式钻镗组合机床的设计，通过组合机床的设计，达到一次性钻出三个孔并粗镗出两个个大孔个孔的目的，从而保证零件的加工精度，提高生产效率，降低工人的劳动强度。 本次毕业设计的是双面卧式钻镗组合机床的设计，设计的零件是后桥箱体。主要设计的是三图一卡及多轴箱。首先进行组合机床的总体设计，然后根据根据工件的材料及硬度选择刀具、导向结构、切削用量，计算切削力、切削转矩及切削功率，并以此选择主轴轴颈及外伸尺寸，动力部件，液压滑台，并绘制加工示意图和尺寸联系图。在此基础上进行多轴箱的设计，多轴箱是组合机床的主要部件之一，按专用要求进行设计，由通用零件组成，其主要作用是根据被加工零件的要求，安排各主轴位置并将动力和运动由电机或动力部件传给各主轴，使之得到要求的转速。专用主轴箱根据加工零件特点，及其加工工艺要求进行设计，由大量的专用零件组成。设计的内容包括：绘制多轴箱设计原始依据图；确定主轴结构；确定轴颈及齿轮模数；拟定传动系统；计算主轴、传动轴坐标；绘制坐标检查图；绘制多轴箱总图、零件图。 本次设计完成了卧式钻镗组合机床的三图一卡及左多轴箱的设计，完成了左多轴箱的主轴的位置计算，达到了设计要求。 关键词：组合机床，传动系统，左多轴箱，三图一卡
ABSTRACT This design is mainly about the double horizontal drilling boring machine design, through the combination of modular machine tool design, reach out three holes and one-time coarse boring hole two months out of a hole, thus ensure machining accuracy, improve efficiency and reduce labor intensity. The graduation design is double horizontal drilling boring machine design, design combination of parts is rear axle housing. The main design is a card and three diagram spindle box. First the overall design of modular machine tool, then according to the workpiece material and hardness according to select tools, oriented structure, cutting dosages, cutting force and cutting torque and cutting power, and to select spindle shaft neck and the overhanging size, power components, hydraulic slider, and rendering process schematic diagram and the size of the contact. Based on the design of spindle box, spindle box is one of the main components of modular machine tool, according to special requirements for design, by general parts, its main function is to be processed parts, and will arrange the spindle position by motor sport motivation and the spindle or power components to get the required speed. According to the special spindle box processing characteristics, and its processing requirements for design, by a large number of special parts. The contents include: drawing design according to the design of the original spindle box. Determine the spindle structure, Determine the shaft neck and gear module, Transmission systems; worked Coordinate calculation, a transmission axis, Check, drawing coordinates, Spindle box layout drawing parts. This design completed horizontal drilling boring machine, a combination of three diagram and left many, complete the design of crank shaft of spindle box left the position, meet the design requirements KEY WORDS: combination machine tools, transmission system, left, with three spindle box
液压与气压传动技术课程 设计说明书 专业： 学号： 姓名： 指导教师：
2012年6月1日
1设计题目卧式双面铣削组合机床的液压系统设计 (2) 2设计要求 (2) 3液压传动系统的设计与计算 (3) 3.1分析液压系统工况 (3) 3.2确定主要参数 (6) 1.初定液压缸的工作压力 (6) 2.液压缸主要参数的确定 (6) 3.绘制液压系统工况图 (6) 3.3绘制液压传动系统原理图 (8) 1.调速回路的选择 (8) 2.油源及其压力控制回路的选择 (9) 3.快速运动与换向回路 (9) 4.速度换接回路 (9) 5.压力控制回路 (9) 6.行程终点的控制方式 (9) 7.组成液压系统绘原理图 (9) 3.4计算与选择液压元件 (11) 1.液压泵 (11) 2.阀类元件及辅助元件的选择 (11) 3.油管的选择 (11) 4.确定油箱容积 (11) 3.5液压系统性能验算 (12)
1压力损失的验算 (13) 1.1 工作进给时进油路压力损失 (13) 1.2 工作进给时回油路的压力损失 (13) 1.3 变量泵出口处的压力Pp (13) 1.4 系统压力损失验算 (13) 2 系统温升的验算 (14) 4液压缸的设计 (15) 4.1 液压缸工作压力的确定 (15) 4.2 液压缸的内径D和活塞杆d前面已经计算 (15) 4.3 液压缸的壁厚和外径的计算 (15) 4.4 缸盖厚度的确定 (15) 5设计小结 (16) 6参考文献 (16)
1. 设计题目 卧式双面铣削组合机床的液压系统设计 2.设计要求 设计一台卧式双面铣削组合机床液压系统，加工对象为变速箱的两侧面。动作顺序为：夹紧缸夹紧→动力滑台快进→动力滑台工进→动力滑台快退→夹紧缸松开→原位停止。滑台工进轴向阻力为11800N ，夹紧缸夹紧力为8000N ，滑台移动部件质量为204kg 。滑台快进速度为3.5m/min ，快退速度为7m/min ，滑台工进速度为100mm/min ，加、减速时间为0.2s ，滑台快退行程为500mm ，工进行程为200mm ，夹紧缸行程为30mm 。要求动力滑台速度平稳，可在80~300mm/min 范围内调节，夹紧缸夹紧后需保压，夹紧缸内径为70mm ，液压缸效率取0.9。 3.液压传动系统的设计与计算 3.1分析液压系统工况 负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。因工作部件是卧式放置，重力的的水平分力为零，这样需要考虑的力有：切削力，导轨摩擦力和惯性力。导轨的正压力等于动力部件的重力，设导轨的静摩擦力为fs F ，动摩擦力为fd F ,则
组合机床毕业设计开题报告 毕业设计(论文)开题报告 理工类 题目: 载重汽车主传动轴万向节叉端面钻孔组合 机床设计学院: 机械工程学院 专业班级: 机械设计制造及其自动化机械000 学生姓名: 000 学号: 0000 指导教师: 000,教授, 2012年 04 月 1日 淮海工学院毕业设计,论文,开题报告 1.课题研究的意义，国内外研究现状、水平和发展趋势 随着社会的不断进步～机械加工技术的不断发展～传统的机床已不能完全适应新形势的要求。传统的机床只能对一种零件进行单刀～单工位～单轴～单面加工～生产效率低且加工精度不稳定～为了克服传统机床的弊端～工程技术人员相应地设计出了专用机床。但由于专用机床是根据某一工艺要求专门设计制造的～且它的组成部件均是专门设计制造的～因此相对于传统机床而言～专用机床的造价过于昂贵～设计制造周期长。为了解决传统机床与专用机床之间的矛盾组合机床便应运而生了～组合机床兼有低成本和高效率的优点～在大批、大量生产中得到广泛应用～在组合机床上可以完成钻孔、扩孔、铣削、磨削等工序～生产效率高～加工精度稳定～引起了越来越多工程人员的关注。本课题针对载重汽车主传动轴万向节叉端面钻孔组合机床设计～有利于提高大批量生产的生产效率～提高加工精度稳定性～节约各方面的资源。
最早的组合机床于1911年在美国制成～用于加工汽车零件之后便广泛应用于大批量生产的机械工业中～并且随着机械工业的发展而逐步完善。我国的组合机床的发展已有28年的历史～其科研和生产都具有相当的基础～应用也深入到很多行业～它是提高生产效率和实现高速发展必不可少的设备之一。组合机床及其自动线是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备。它的特征是高效、高质、经济实用～因而被广泛应用于工程机械、交通、能源、军工、轻工、家电等行业。我国传统的组合机床及组合机床自动线主要采用机、电、气、液压控制～它的加工对象主要是生产批量比较大的大中型箱体类和轴类零件,近年研制的组合机床加工连杆、板件等也占一定份额,～完成钻孔、扩孔、铰孔～加工各种螺纹、镗孔、车端面和凸台～在孔内镗各种形状槽～以及铣削平面和成形面等。随着技术的不断进步～一种新型的组合机床——柔性组合机床越来越受到人们的青睐～它应用多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动 淮海工学院毕业设计,论文,开题报告更换～配以可编程序控制器,PLC,、数字控制,NC,等～能任意改变工作循环控制和驱动系统～并能灵活适应多品种加工的可调可变的组合机床。另外～近年来组合机床加工中心、数控组合机床、机床辅机,清洗机、装配机、综合测量机、试验机、输送线,等在组合机床行业中所占份额也越来越大。 我国组合机床及其组合机床自动线总体技术水平比发达国家要相对落后～国内所需的一些高水平组合机床几乎都从国外进口。第21届日本国际机床博览会上来自世界10多个国家和地区的500多家机床制造商和团体展示的最先进的机床设备中～超高速和超高精度加工技术装备与复合、多功能、多轴化控制设备等深受欢迎。该届博览会上展出的加工中心中～主轴转速10000-20000r/min～最高进给速度可达20-60m/min,复合、多功能、多轴化控制装备的前景亦被看好。在零部件一体化程度不断提高、数量减少的同时～加工的形状却日益复杂。在工程机械快速发
摘要 组合机床及其自动线是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备。它的特征是高效、高质、经济实用，因而被广泛应用于工程机械、交通、能源、军工、轻工、家电等行业。我国传统的组合机床及组合机床自动线主要采用机、电、气、液压控制，它的加工对象主要是生产批量比较大的大中型箱体类和轴类零件，完成钻孔、扩孔、铰孔，加工各种螺纹、镗孔、车端面和凸台，在孔内镗各种形状槽，以及铣削平面和成形面等。随着技术的不断进步，一种新型的组合机床——柔性组合机床越来越受到人们的青睐，它应用多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动更换，配以可编程序控制器（PLC）、数字控制（NC）等，能任意改变工作循环控制和驱动系统，并能灵活适应多品种加工的可调可变的组合机床。 本文对可编程序控制器（PLC）应用于双面钻孔组合机床电气控制系统的设计思想作了介绍。对系统的硬件组成和软件设计作了较为详细的阐述。 关键词：可编程控制器（PLC）,组合机床,步进梯形指令(STL)，动力滑台。
Abstract Combination machine tools and automatic line is a comprehensive collection and integration of high degree of automation in the manufacturing technology and process equipment packages. It is characterized by highly efficient, high quality, economical and practical, they have been widely used for mechanical engineering, communications, energy, industry, light industry, and home electrical appliances industry. Our traditional combination machine tools and machine tool portfolio automatically routes primarily use machines, electricity, gas, hydraulic control, and its processing is targeted at the production lot larger-and medium-bold type and Zhou Lei parts and complete drilling, reaming, cut Kong, the processing of thread, boring, cars carry noodles and protrude Taiwan in Conedera smooth-bore various shapes shafts and horizontal Xianxiao and shape face. As technology advances, a new portfolio of machine tools -- soft combination machine tools increasingly been favored, it applied a line box, convertible main boxes, coding and cutlery accompanying jig automatic replacement, coupled with programmable controller (PLC), numerical control (NC), to
第1章绪论 1.1 本课题的研究背景及意义 随着现代化工业技术的快速发展，特别是随着它在自动化领域内的快速发展，组合机床的研究已经成为当今机器制造界的一个重要方向，在现代工业运用中，大多数机器的设计和制造都是用机床大批量完成的。现代大型工业技术的飞速发展，降低了组合机床的实现成本，软件支持机制也使得实现变得更为简单，因此，研究组合机床的设计具有十分重要的理论意义和现实意义。 在工业高速发展的现代化浪潮中，各种机械设计和制造业中，组合机床的应用越来越广泛，越来越转化为生产力，从这个意义上讲，对组合机床的研究具有重要的现实意义。组合机床是根据工件加工需要，以通用部件为基础，配以少量专用部件组成的一种高效专用机床。组合机床是按系列化标准化设计的通用部件和按被加工零件的形状及加工工艺要求设计的专用部件组成的专用机床。由于通用部件已经标准化和系列化，可根据需要灵活配置，从而缩短了设计和制造的周期，因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到了广泛的应用，并可用以组成自动生产线。 总体方案的设计主要包括制定工艺方案（确定零件在组合机床上完成工艺内容及加工方法，选择定位基准和夹紧部位，决定工步和刀具种类及其结构形式，选择切削用量等）、确定机床配置形式、制订影响机床总体布局和技术性能的主要部件的结构方案。总体方案的拟定是设计组合机床最关键的一步。方案制定得正确与否，将直接影响机床能否达到合同要求，保证加工精度和生产率，并且结构简单、成本较低和使用方便。对于同一加工内容，有各种不同的工艺方案和机床配置方案，在最后决定采用哪种方案时，必须对各种可行的方案作全面分析比较，根据工件的加工要求和特点，按一定的原则、结合组合机床常用工艺方法、充分考虑各种影响因素，并经技术经济分析后拟订出先进、合理、经济、可靠的工艺方案。 在组合机床诸多零件中，多轴箱和夹具与组合机床密切相关，是组合机床的重要组成部件。它是选用通用零件"按专用要求设计的，所以是组合机床设计过程中工作量较大的零部件，就多轴箱设计来说，工作量主要集中在传动系统的设计上，轴的设计必须保证各轴的转速、旋向、强度和刚度，而且应当考虑有无让刀，有无调位机构等。 夹具是组合机床的重要组成部件，是根据机床的工艺和结构方案的具体要求而专门设计的。它是用于实现被加工零件的准确定位，夹压，刀具的导向，以
目录 1设计题目卧式双面铣削组合机床的液压系统设计 (3) 2 工况分析 (3) 2.1负载分析 (3) 3 液压系统方案设计 (4) 3.1液压缸参数计算 (4) 3.2拟定液压系统原理图 (6) 3.3液压元件的选择 (9) 3.3.2阀类元件及辅助元件的选择 (10) 3.3.3油管的选择 (11) 4 液压系统性能验算 (12) 4.1 验算系统压力损失并确定压力阀的调整值 (12) 4.2油液温升计算 (14) 5 设计小结 (14) 6 参考文献 (15)
1．设计题目 卧式双面铣削组合机床的液压系统设计 试设计卧式双面铣削组合机床的液压系统。机床的加工对象为铸铁变速箱箱体，动作顺序为夹紧缸夹紧→工作台快速趋近工件→工作台进给→工作台快退→夹紧缸松开→原位停止。工作台移动部件的总重力为4000N ，加、减速时间为0.2s ，采用平导轨，静、动摩擦因数μs =0.2，μd =0.1。夹紧缸行程为30mm ，夹紧力为800N ，工作台快进行程为100mm ，快进速度为3.5m/min ，工进行程为200mm ，工进速度为80～300mm/min ，轴向工作负载为12000N ，快退速度为6m/min 。要求工作台运动平稳，夹紧力可调并保压。 2 工况分析 2.1负载分析 负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。因工作部件是卧式放置，重力的的水平分力为零，这样需要考虑的力有：切削力，导轨摩擦力和惯性力。导轨的正压力等于动力部件的重力，设导轨的静摩擦力为fs F ，动摩擦力为fd F ,则 如果忽略切削力引起的颠覆力矩对导轨摩擦力的影响，并设液压缸的机械效
前言 本设计需要综合运用大学四年所学的知识，同时还需进一步学习各方面相关的知识，发挥创新能力。本设计作为一名机械工程学院机电专业学生的毕业设计，满足毕业设计的要求，难度及工作量适中，在内容上力求简明扼要、严格精选。 本设计论文包括以下几大部分内容：中英文摘要、绪论、第一章机床总体设计、第二章多轴箱部件设计、第三章多轴箱零件校核及总结和参考文献。 本设计全部采用最新的国家标准和技术规范，以及标准术语和常用术语。 本设计全部由机械工程学院XXX教授指导，在设计中承蒙张教授和本设计组中同学的支持和帮助，为本人提供了许多宝贵的意见和建议、资料，在此表示衷心的感谢！ 由于本人水平有限，在设计中难免有错误和不妥之处，恳请各位老师批评指正！
目录 前言 (1) 中文摘要 (Ⅰ) 英文摘要 (Ⅲ) 绪论 (1) 第一章、组合机床总体设计 (5) 1-1、组合机床工艺方案的制定 (5) 1-2、组合机床切削用量的选择 (6) 1-3、组合机床配置型式的选择 (6) 1-4、组合机床的总体方案设计 (7) 第二章、多轴箱部件设计 (13) 2-1、多轴箱设计 (13) 2-2、主轴设计 (13) 2-3、齿轮布置 (13) 2-4、多轴箱的润滑，手柄轴的设置 (17)
第三章、多轴箱零件校核 (19) 3-1、轴的校核 (19) 3-2、齿轮的校核 (22) 3-3、轴承的选择与校核 (24) 总结 (26) 参考文献 (27)
摘要 本论文主要说明组合机床设计的基本过程及要求。组合机床是按高度集中原则设计的，即在一台机床上可以同时完成同一种工序或多种不同工序的加工。组合机床发展于工业生产末期，与传统的机床相比：组合机床具有许多优点：效率高、精度高、成本低。它由床身、立柱、工作台、及电源一些基本部件及一些特殊部件，根据不同的工件加工所需而设计的。 在组合机床上可以完成很多工序，但就目前使用的大多数组合机床来说，则主要用于平面加工和孔加工两大类工序。论文主要内容包括四大部分：（1）、制定工艺方案通过了解被加工零件的加工特点、精度和技术要求、定位夹紧情况、生产效率及机床的结构特点等，确定在组合机床上完成的工艺内容及加工方法，并绘制被加工零件工序图。 （2）、组合机床的总体设计确定机床各部件之间的相互关系，选择通用部件和刀具的导向，计算切削用量及机床生产效率、绘制机床的尺寸联系图及加工示意图。 （3）、组合机床部件设计包括专用多轴箱的设计，传动布局合理，轴与齿轮之间不发生干涉，保证传动的平稳性和精确性。专用主轴设计、轴承的选用及电机的选择等。 （4）、液压装置的设计液压滑台、定位夹紧装置均为液压控制。并采用了许多液压控制阀，保证了运动的平衡性，循环性和精确性。 另外，本文还涉及到大量的设计和计算，包括： （1）、主轴的选择和传动布置，以保证加工过程中被加工零件的精度； （2）、传动轴的设计和校核，以保证轴的刚度； （3）、齿轮的设计、计算，对齿轮的强度和刚度进行校核； 多轴箱部分是本次设计的重要环节，本次设计中它的设计既要保证工作台的运动的合理、平衡和准确，又要满足工作要求。在本文中的大量设计、计算使它在理论上满足了设计和工作的要求。

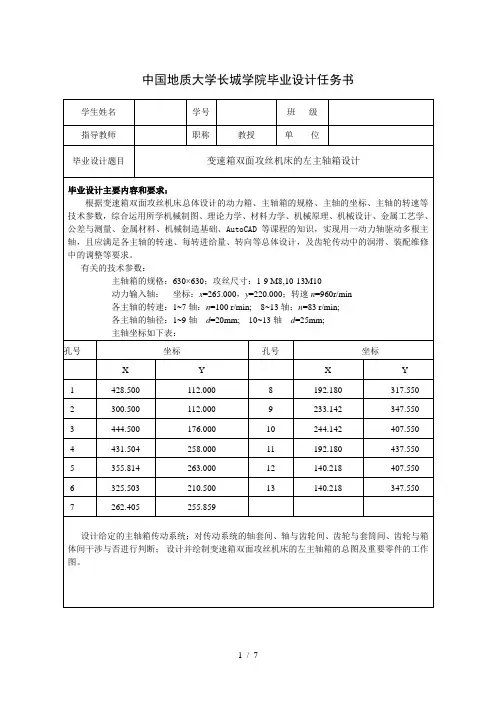

科学技术学院 毕业设计任务书 （工科及部分理科专业使用） 题目：缸盖卧式双面16轴钻孔、铰孔组合机床的总体设计及7轴左主轴箱设计 学科部：理工学科部 专业：机械制造及自动化 班级：机制12—1 学号：70112121031 学生姓名：吕盼辉 起讫日期：2015年12月—2016年5月 指导教师：魏斯亮职称：教授 学科部主任： 审核日期：
一、选题的依据及意义 毕业设计是一次十分重要的综合实践。此次设计需要我们综合运用机械设计或机械设计基础、机械制图、机械制造基础、工程力学、高等数学、互换性与技术测量等课程的有关知识，通过机械设计实践，逐步树立正确的设计思想，增强创新意识，熟悉掌握机械设计的一般过程，培养分析和解决工程实际问题的能力；通过设计计算、绘图以及运用技术标准、规范、设计手册和查阅相关资料，进行全面的机械设计基本技能训练；对于以后我们自身能力的提升具有积极的意义。 由于组合机床加工成品精度高、质量稳定，在大批大量生产中具有极高的生产效率，被大量普及在军工、柴油机、拖拉机、汽油发动机、电机、仪表等行业 [1]，对国民经济和国防实力的提升有着不可磨灭的功绩。当前组合机床在实际生产中的应用越来越广，在大规模生产中的地位亦无可替代。 组合机床是根据工件加工需要，以通用部件为基础，配以少量专用部件组成的一种高效专用机床[2]。随着科学技术的日新月异，特别是随着它在自动化领域内的快速发展，组合机床的研究已经成为当今制造业的一个重要方向，在现代工业制造中，大多数机器的设计和制造都是用组合机床大批量完成的。由于通用化、系列化、标准化程度高，组合机床通用零部件就占到了70%～90%这使得组合机床设计简单、制造使用维护方便，大大地降低了组合机床的成本[2]，而且由于软件支持机制变得简单，各种结构模块化、组合化的自动生产线可以灵活配置。因此研究组合机床具有十分重要的理论意义。在工业高速发展的现代化浪潮中，组合机床在各种机械设计和制造业的应用也越来越广泛，越来越转化为生产力，从这个意义上讲，对组合机床的研究又具有重要的现实意义。 二、国内外研究现状及发展趋势（含文件综述） 国内组合机床的发展 近二三十年来，组合机床自动线技术取得长足进步，各种形式的机床分类繁多，在加工精度、生产效率、利用率、柔性化和综合自动化等方面的取得了巨大进步[3]。自动线的技术发展，刀具、控制和其他相关技术的进步，特别是CNC控制技术发展对自动线结构的变革及其柔性化发展取得了令人瞩目的成就。 国外组合机床的发展 国外组合机床技术在满足精度和效率要求的基础上,正朝着综合成套和具备柔性的方向发展[4]。组合机床的加工精度、多品种加工的柔性以及机床配置的灵活多样方面均有新的突破性进展,实现了机床工作程序软件化、工序高度集中、高效短节拍和多功能监控。由于汽车工业的大力发展对综合自动化技术又提出了新的要求,由此出现了一批专门从事装配、试验、检测、清洗等装备的专业生产厂家,进一步提高了制造系统的配套水平[5]。 组合机床的发展趋势 随着机械制造业及科学技术的迅速发展，组合机床未来的发展趋势必然是：为进一步提高生产率而带来的工序高度集中；为节省日益增长的人工成本而带来的自动化程度提高；为适应未来各种具有复杂结构的产品而带来的工艺范围扩大和精度提高；以及新技术新结构的采用。辅助设计手段以目前AutoCAD为代表的二维软件设计平台过渡到以UG 、Pro/E 、Solid edge、各种三维软件进行研究。另外由于市场需求的变化，组合机床结构柔性化将越来越成为抉择设备的重要因素。因此，自动线将面临由高速加工中心组成的FMS的激烈竞争[6]。 三、本课题研究内容

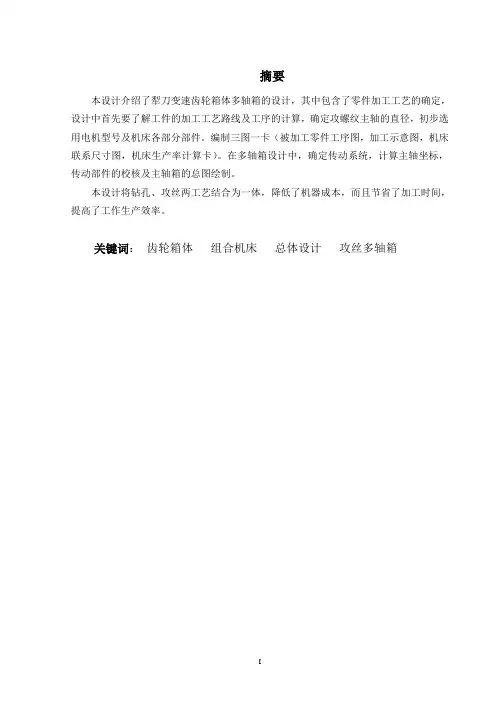

摘要 本设计介绍了犁刀变速齿轮箱体多轴箱的设计，其中包含了零件加工工艺的确定，设计中首先要了解工件的加工工艺路线及工序的计算，确定攻螺纹主轴的直径，初步选用电机型号及机床各部分部件。编制三图一卡（被加工零件工序图，加工示意图，机床联系尺寸图，机床生产率计算卡）。在多轴箱设计中，确定传动系统，计算主轴坐标，传动部件的校核及主轴箱的总图绘制。 本设计将钻孔、攻丝两工艺结合为一体，降低了机器成本，而且节省了加工时间，提高了工作生产效率。 关键词：齿轮箱体组合机床总体设计攻丝多轴箱
