化学成分对不锈钢的组织和性能的影响
1、铬（Cr）：铬是决定不锈钢耐腐蚀性能的主要元素。
2、碳（C）：碳具有双重作用。碳是不锈钢中仅次于铬的第二号常用元素，不锈钢的组织和性能在很大程度上取决于碳含量及其分布状态。
3、镍（Ni）：镍是稳定奥氏体元素。镍是不锈钢中第三号常用元素，它在钢中起扩大奥氏体区、稳定奥氏体组织的作用。铬不锈钢加入一定量的镍后，组织的性能都发生明显变化。镍能有效地降低素体钢的脆性，改善其焊接性能，但对抗应力腐蚀性能有不利的影响，对于奥氏体钢，镍能降低钢的冷加工硬化趋势，改善冷加工性能，使钢在常温和低温下均具有很高的塑性和韧性。
4、锰和氮（Mn、N）：锰和氮可以代替镍。锰是奥氏体形成的元素，它能抑制奥氏体的分解，使高温形成的奥氏体组织保持到室温。锰稳定奥氏体的作用为镍的1/2，2%的锰可以代替1%的镍。含锰钢具有冷加工硬化效应显著、耐磨性高的优点。缺点是对晶间腐蚀很敏感，并且不能通过加钛和铌来消除晶间腐蚀。
氮也是稳定奥氏体元素，氮和锰结合能取代比较贵的镍。氮稳定奥氏体的作用比镍大。与碳相当。氮代镍的比例约为0.025：1，一般认为氮可取代2.5% ~6.5%的镍。在奥氏体中氮也使最有效的固溶强化元素之一。氮和铬的亲和力要比碳与铬的亲和力小，奥氏体钢很少见到Cr2N的析出。因此，氮能在不降低腐蚀性能的基础上，提高不锈钢的强度，研制含氮不锈钢是近几年来不锈钢工业的趋势。
5、钛和铌（Ti、Nb）：钛和铌可以防止晶间腐蚀。铬-镍奥氏体不锈钢在450~800 ℃温度区加热，常发生沿晶界的腐蚀破坏，成为晶间腐蚀。一般认为，晶间腐蚀是碳从饱和的奥氏体以Cr23C6形态析出，造成晶界处奥氏体贫铬所致。防止晶界贫铬是防止晶间腐蚀的有效方法。如将各种元素按与碳的亲和力大小排列，顺序为：钛、锆、钒、铌、钨、钼、铬、锰。钛和铌与碳的亲和力都比铬大，把它们加入钢中后，碳优先与它们结合生成碳化钛（TiC）和碳化铌（NbC），这样就避免了析出碳化铬而造成晶界贫铬。从而有效防止晶间腐蚀。
6、钼和铜（Mo、Cu）：钼和铜可以提高腐蚀性能。不锈钢的钝化作用是在氧化性介质中形成的，通常所说的耐腐蚀，多指氧化介质而言。在非氧化性酸中，
如稀硫酸和强有机酸中，一般铬不锈钢、铬镍不锈钢均不耐蚀。特别是在含有氯离子的介质中，由于氯离子能破坏不锈钢表面的纯化膜，造成不锈钢局部地区的腐蚀，即点腐蚀。在不锈钢中加入钼和铜是提高不锈钢在非氧化性介质中抗蚀性能的有效途径。
钼能促使不锈钢表面钝化，具有增强不锈钢抗点腐蚀和缝隙腐蚀的能力，铁素体不锈钢中如果不含钼，铬含量在高也很难获得满意的德抗点蚀性能但只有在含铬钢中钼才能发挥作用。一般来说，铬含量越高，钼提高钢耐点蚀性能效果越明显。
不锈钢中加入铜可以提高不锈钢在硫酸中的腐蚀性能。含铜不锈钢钢水流动性能较好，容易铸成高质量的部件。铜还能提高不锈钢的冷加工性能。
7、硅、硫、磷、铝（Si、S、P、Al）：硅、硫、磷、铝一般作为残余元素存在于钢中。为了某些特定目的，不锈钢有时也加入硅、硫、磷、铝等元素。
硅是形成铁素体元素，在提高不锈钢的抗氧化和热强性能方面具有良好的作用。含硅的不锈钢钢水流动性好，能铸成高质量的耐热不锈钢铸件。
硫在一般不锈钢中是残余元素。硫对钢的强度影响不大，但降低不锈钢的韧性，使钢的延伸值和冲击值大幅度下降。硫可以提高不锈钢的切削性能，易切削不锈钢中一般含有0.15%～0.4%的硫。
磷在不锈钢中是残余元素。在奥氏体不锈钢中磷的危害不像一般钢中那样显著，含量允许偏高一些（不大于0.045%）。磷对钢有强化作用。
铝是稳定铁素体的元素，可以提高钢的耐高温氧化性能，改善焊接性能，铝含量达1%左右时，有显著的沉淀硬化效果，但铝会降低钢抗硝酸腐蚀能力。
301系列不锈钢化学成 分 https://www.doczj.com/doc/0c440547.html,work Information Technology Company.2020YEAR

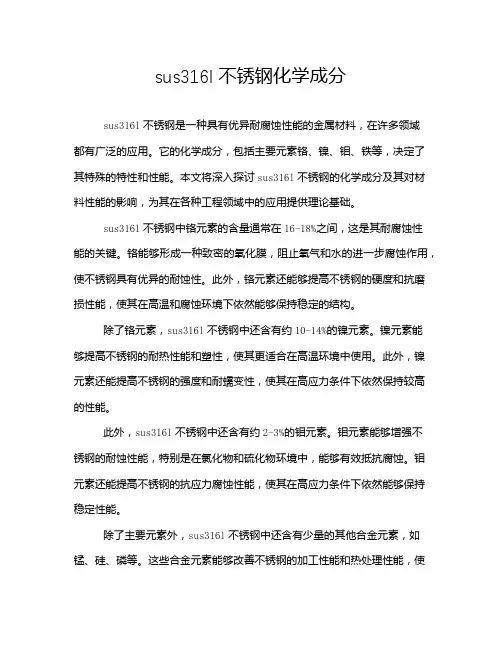

SUS301不锈钢-1Cr17Ni7 不锈钢材质性能及用途介绍 SUS301(L)-1Cr17Ni7对比304含有低Ni，Cr及高N成分，301 不锈钢在形变时呈现出明显的加工硬化现象。被用于要求较高强度的各种场合。根据粗压延可以达到的高强度化，对比Steel Al有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上达到重量轻，优秀的稳定性及经济性（301L） 化学成分：（单位：wt％） 301特性及用途： 机械性能： 301（L）— 1Cr17Ni7 —相对304含有低Ni，Cr及高N成分，经过粗压延可以达到高强度化 —相对碳钢，铝有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上可以减轻重量 ● 简介 301是一种亚稳奥氏体不锈钢，在充分固溶的条件下，具有完全奥氏体组织。在奥氏体不锈钢中，301是最易冷变形强化的钢种，通过冷变形加工可使钢的强度、硬度提高，并且保留足够的塑、韧性，加之此钢在大气条件下具有良好的耐锈性，但在还原性介质耐蚀性欠佳，在酸碱盐等化工介质耐蚀性较差，因此不推荐用于腐蚀苛刻的环境。301主要以冷加工状态应用于承受较高负荷，又希望减轻装备重量和不生锈的设备部件。此外，此钢在受外力撞击时易产生加工硬化可吸收更多的撞击能量，对设备和人员将提供更可靠的安全保障。 ● ●工艺性能
热加工工艺性能良好，可生产棒、板、管、带等冶金产品，热加工温度范围：1150～850℃，软化退火温度1050～1100℃。301焊接性良好，冷轧薄板焊接后在焊缝区产生低强度区。 ● 301L 在301基础上降低C的含量，改善耐晶间腐蚀，添加N，弥补C量下降引起的强度下降。
0Cr18Ni9作为不锈钢耐热钢使用最广泛，用于食品用设备，一般化工设备，原子能用工业设备。通俗的讲0Cr18Ni9就是304不锈钢板，0Cr18Ni9Ti就是321，一个是国标，一个是美标。321是因为原来冶炼技术不好，无法降低碳含量才研制的，现在因冶炼技术的提高，超低碳钢冶炼已经很平常，所以321有被淘汰的趋势。目前321的产量已经很少了。只有一些军工还在使用。0Cr18Ni9钢(AISI304)是奥氏体不锈钢，是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种，该钢是不锈钢的主体钢种，其产量约占不锈钢总产量曲30%以上。由于此钢具有奥氏体结构，它不可能通过热处理手段予以强化，只能采用冷变形方式达到提高强度的目的。钢的奥氏体结构赋予了它的良好冷、热加工性能、无磁性和好的低温性能。0Cr18Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力，在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。 0Cr18Ni9钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号，此钢适于制造深冲成型的部件以及输送腐蚀介质管道、容器，结构件等，0Cr18Ni9亦可用子制造无磁、低温设备和部件。 0Cr19Ni10(AISI304L)是在0Cr18Ni9基础上，通过降低碳和稍许提高含镍量的超低碳型奥氏体不锈钢。此钢是为了解决因Cr23C6析出致使0Cr18Ni9钢在一些条件下存在严重的晶间腐蚀倾向而发展的。在开发初期，因冶金生产降碳较难，一度曾妨碍了它的广泛应用，在20世纪70年代新的二次精炼方法AOD和VOD工艺成功用于生产后，此钢才真正得到广泛应用。与0Cr18Ni9比较，此钢强度稍低，但其敏化态耐晶间腐蚀能力显著优于0Cr18Ni9。除强度外，此钢的其他性能同于0Cr18Ni9。它主要用于需焊接且焊后又不能进行面溶处理的耐蚀设备和部件。上述两个钢种，在易产生应力腐蚀环境和产生点蚀和缝隙腐蚀的条件下，在选用时应慎重。[1] 特性 具有良好的耐蚀性、耐热性、低温强度和机械性能，冲压弯曲等热加工性好，无热处理硬化现象，无磁性。 用途 家庭用品、橱柜、室内管线、热水器、锅炉、浴缸、汽车配件、医疗器具、建材、化学、食品工业、农业、船舶部件。 化学成份
化学成分对不锈钢的组织和性能的影响 1、铬（Cr）：铬是决定不锈钢耐腐蚀性能的主要元素。 2、碳（C）：碳具有双重作用。碳是不锈钢中仅次于铬的第二号常用元素，不锈钢的组织和性能在很大程度上取决于碳含量及其分布状态。 3、镍（Ni）：镍是稳定奥氏体元素。镍是不锈钢中第三号常用元素，它在钢中起扩大奥氏体区、稳定奥氏体组织的作用。铬不锈钢加入一定量的镍后，组织的性能都发生明显变化。镍能有效地降低素体钢的脆性，改善其焊接性能，但对抗应力腐蚀性能有不利的影响，对于奥氏体钢，镍能降低钢的冷加工硬化趋势，改善冷加工性能，使钢在常温和低温下均具有很高的塑性和韧性。 4、锰和氮（Mn、N）：锰和氮可以代替镍。锰是奥氏体形成的元素，它能抑制奥氏体的分解，使高温形成的奥氏体组织保持到室温。锰稳定奥氏体的作用为镍的1/2，2%的锰可以代替1%的镍。含锰钢具有冷加工硬化效应显著、耐磨性高的优点。缺点是对晶间腐蚀很敏感，并且不能通过加钛和铌来消除晶间腐蚀。 氮也是稳定奥氏体元素，氮和锰结合能取代比较贵的镍。氮稳定奥氏体的作用比镍大。与碳相当。氮代镍的比例约为0.025：1，一般认为氮可取代2.5% ~6.5%的镍。在奥氏体中氮也使最有效的固溶强化元素之一。氮和铬的亲和力要比碳与铬的亲和力小，奥氏体钢很少见到Cr2N的析出。因此，氮能在不降低腐蚀性能的基础上，提高不锈钢的强度，研制含氮不锈钢是近几年来不锈钢工业的趋势。 5、钛和铌（Ti、Nb）：钛和铌可以防止晶间腐蚀。铬-镍奥氏体不锈钢在450~800 ℃温度区加热，常发生沿晶界的腐蚀破坏，成为晶间腐蚀。一般认为，晶间腐蚀是碳从饱和的奥氏体以Cr23C6形态析出，造成晶界处奥氏体贫铬所致。防止晶界贫铬是防止晶间腐蚀的有效方法。如将各种元素按与碳的亲和力大小排列，顺序为：钛、锆、钒、铌、钨、钼、铬、锰。钛和铌与碳的亲和力都比铬大，把它们加入钢中后，碳优先与它们结合生成碳化钛（TiC）和碳化铌（NbC），这样就避免了析出碳化铬而造成晶界贫铬。从而有效防止晶间腐蚀。 6、钼和铜（Mo、Cu）：钼和铜可以提高腐蚀性能。不锈钢的钝化作用是在氧化性介质中形成的，通常所说的耐腐蚀，多指氧化介质而言。在非氧化性酸中，
00Cr17Ni14Mo2不锈钢 (316L不锈钢 ) SUS316（L）- 00Cr17Ni14Mo2 添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀 特性及实用用途： 化学成分：（单位：wt%) 机械性能： SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍 作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性 特性及实用用途：
化学成分：（单位：wt%) 机械性能： SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍 化学成分：（单位：wt％） 机械性能：
SUS 430不锈钢钢种介绍 1、概要 含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。广泛使用的铁素体系不锈钢。 2、特点 1）深冲性能优秀，类似于304钢； 2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种； 3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备； 4）冷轧产品外观光亮度好，漂亮； 5)和304比较,价格便宜,作为304钢种的替代钢种。 2、适用范围 主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。 6、热处理 熔点：1425~15100C； 退火：780~8500C。 7、使用状态 1）退火状态： NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态 8、使用注意事项 - 相对304，拉伸性能、焊接性能较差； - 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意；
304不锈钢化学成分https://www.doczj.com/doc/0c440547.html,work Information Technology Company.2020YEAR

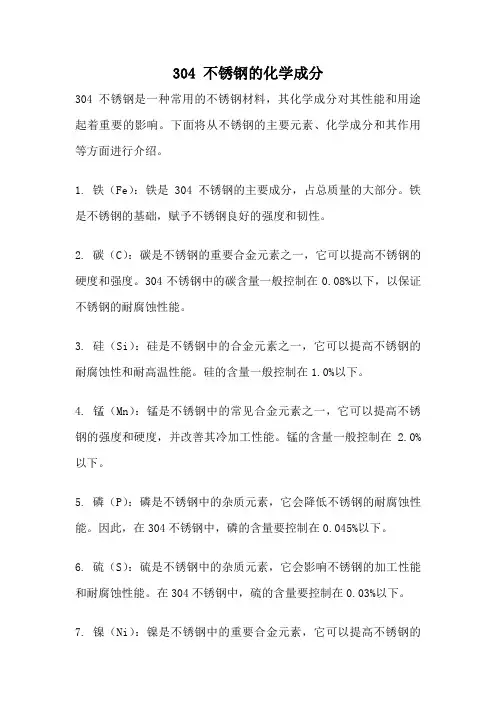

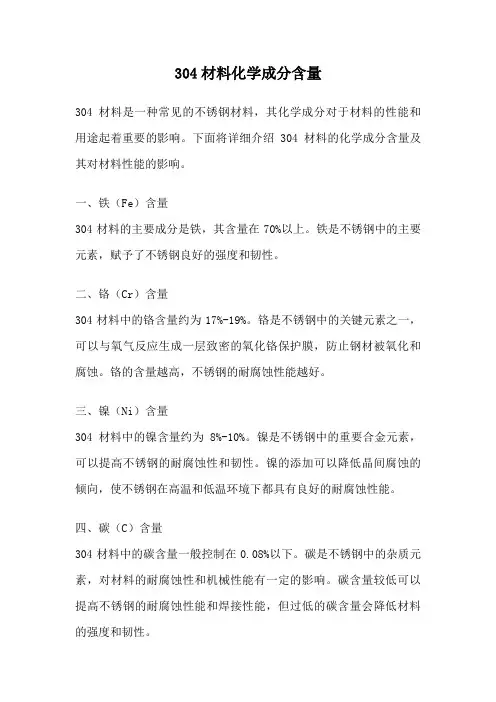

304不锈钢化学成分 304不锈钢化学成分 规格C Si Mn P S Cr Ni Mo SUS431≤0.08 ≤1.00 ≤2.00 ≤0.05 ≤0.03 18.00-20.00 8025~10.50- 304不锈钢管就是0Cr18Ni9。 304不锈钢管； 屈服强度≥205 抗拉强度≥520 延伸率≥40 硬度HB≤187 HRB≤90 HV≤200 熔点 1398~1420℃ 1.使用环境中存在氯离子。 氯离子广泛存在，比如食盐、汗迹、海水、海风、土壤等等。不锈钢在氯离子存在下的环境中，腐蚀很快，甚至超过普通的低碳钢、所以对不锈钢的使用环境有要求，而且需要经常擦拭，出去灰尘，保持清洁干燥。 2.没有经过固溶处理。 合金元素没有溶入基体，致使基本组织合金含量低，抗蚀性能差。
3.这种不含钛和铌的材料有天生的晶间腐蚀的倾向。 加入钛和铌，再配以稳定处理，可以减少晶间腐蚀。 在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能，使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-8铬镍钢等高合金钢。 从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。 为了保持不锈钢所固有的耐腐蚀性，刚必须含有12%以上的铬。 304是一种拥有性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成形性）的设备和机件。 304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。304相当于我国的OCr19Ni9(OCr18Ni9)不锈钢。304含19铬%，含镍9%。 304不锈钢化学成分 304是得到最广泛应用的不锈钢、耐热钢。用于食品生产设备、昔通化工设备、核能等.

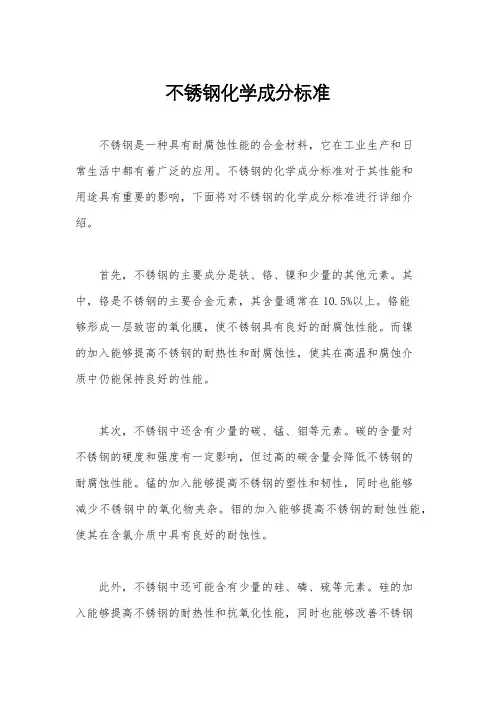

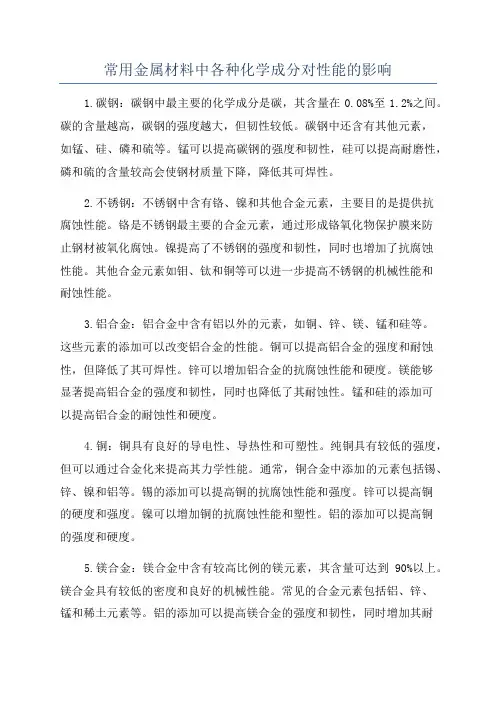

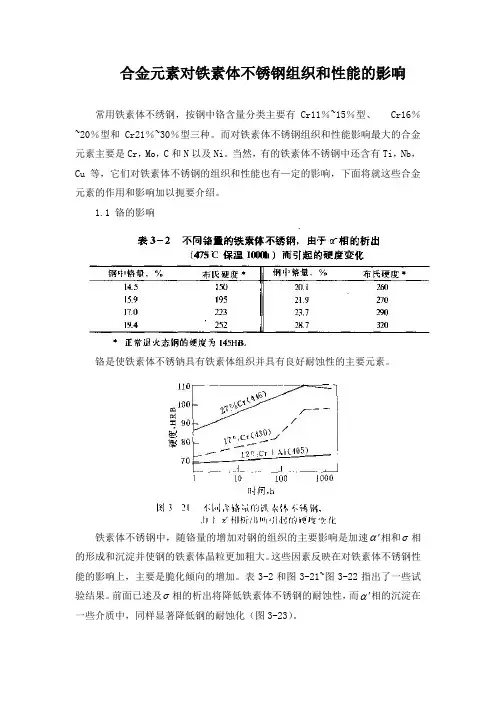

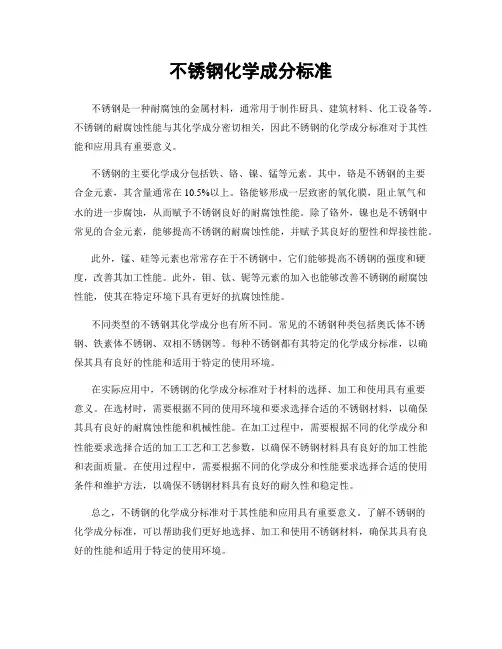

不锈钢的性能与组织 不锈钢，它也是一种以铁—碳为基础的铁碳合金。只是为了出于耐腐蚀和物理及工艺性能的需要使之比普通钢多了一些合金元素。由于这些合金元素的加入，导致钢内部组织发生变化，所以在钢的性能上反映出来，这类变化是遵循一定规律的。不锈钢常用的元素和对其性能影响最大的有：硅、钛、铌、氮、铜、钴、碳、铬、镍、锰等。其中铁是最基本的元素，百分百含量也最大。 一. 决定不锈钢耐腐蚀行的主要元素是铬 在生产检验时要测定的元素有：碳、硅、锰、铬、硫、磷六种，但决定不锈钢性能的元素只有一种—铬。 1. 铬使铁基固溶体的电极电位提高 电化学腐蚀是金属腐蚀的重要表现，是最普通的腐蚀破坏，其实质是金属在介质中发生离子化。 每种金属都有自己的标准电极电位：金属 正离子+电子 金属 镁 铝 锰 锌 铬 铁 镍 锡 铅 铜 银 金 电位 （V ） -1.55 -1.3 -1.1 -0.762 -0.51 -0.44 -0.23 -0.136 -0.127 -0.34 0.799 1.5 金属的电极电位愈负，它在电解液中愈不稳定，即容易变为离子状态；反之就愈稳定，不易离子化。由于电极电位造成的电化学腐蚀，不一定发生在两种不同的金属之间，在同一种金属内部（共晶体、共析体）及同一零件两个部位也容易发生。如长期露出水面和在水下的同一种钢材腐蚀程度就不一样。 铁，标准电极电位为负值，欲使之耐腐蚀，就必须提高它的电极电位。实践证明，把铬加入铁基固溶体后，可使其电极电位提高，并当铬达到一定浓度时，就会发生突变。当含铬量达到1/8,2/8,3/8……的比例时，铁基固溶体的电极电位呈跳跃式增高，腐蚀大幅降低，这一规律叫n/8定律。 当铁—铬合金固溶体中铬含量达到1/8时（即12.5%），原子n/8定律发生第一次突变（电极电位由-0.44升至+0.2伏），这时，就能抵抗大气，水蒸气，稀硝酸的腐蚀。如0Cr13～4Cr13钢。 2. 铬吸收铁的电子使之钝化 钝化是由于阳极反应被阻止，引起金属及合金的耐腐蚀性能提高的现象。构成金属与合金钝化的理论主要有：薄膜论、吸附论、电子排列论。 其主要理论就是薄膜论：自加入一定的铬以后，表面形成一种富铬氧化膜，隔绝了介质腐蚀的作用。阻碍了金属的离子化，使金属耐腐蚀性能提高。这一理论是基于元素的核电子理论……。比如，在铁—铬合金中，一个个原子可使五个铁原子钝化（1/6……16.7%）形成分子。 例：铁—铬合金在65%沸腾硝酸中的腐蚀率与含铬量的关系：（基本符合n/8定律） 铬（%） 4.5 8 10 12 16 18 20 24 30 腐蚀率（mm/Y ） 3930 44 10.67 3.96 1.07 0.66 0.46 0.30 0.20 对含铬的钢种来说，并非所有含铬钢都可做不锈钢使用，不锈钢含铬量的最低含量为12.5%的原子，换算为重量则为： %7.118.5552 5.12%5.12=?=?铁原子量铬原子量 ………………即含铬不锈钢的临界含量

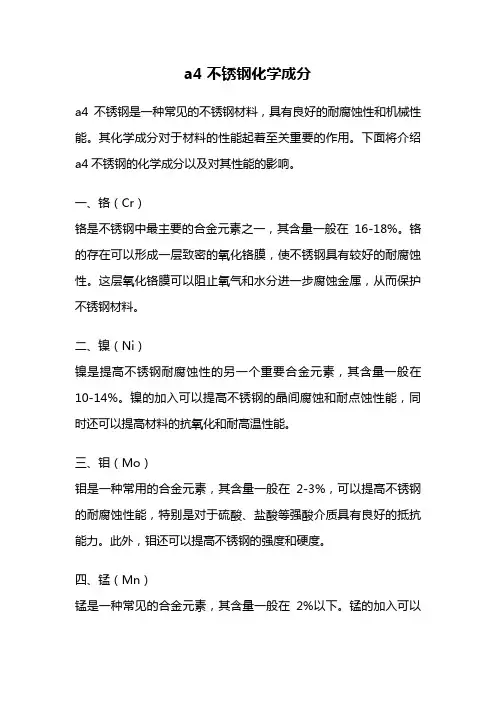

常用不锈钢化学成分 钢号国内号 各化学成分含量（%） C Cr Ni Ti Mn Si S Mo P Al Cu Fe 3040Cr19Ni9≤0.0818.0～20.08.0～10.5——≤2.00≤1.00≤0.030≤0.045————余量304L00Cr19Ni11≤0.0318.0～20.09.0～13.0——≤2.00≤1.00≤0.030≤0.045余量309S0Cr23Ni13≤0.0822.0～24.012.0～15.0——≤2.00≤1.00≤0.030≤0.035————余量3160Cr17Ni12Mo2≤0.0816.0～18.010.0～14.0——≤2.00≤1.00≤0.030 2.0～3.0≤0.045————余量316L00Cr17Ni14Mo2≤0.0316.0～18.012.0～15.0——≤2.00≤1.00≤0.030 2.0～3.0≤0.045————余量3211Cr18Ni9Ti≤0.1217.0～19.08.00～11.0≥5×C≤2.00≤1.00≤0.030≤0.035————余量322≤0.1216.0～18.0 6.00～8.00 1.00≤2.00≤1.00≤0.030≤0.045 1.00——余量332≤0.0819.0～23.030.0～40.0≤0.60≤2.00≤0.75≤0.030≤0.040≤0.60——余量4301Cr17≤0.1216.0～18.0≤0.60——≤1.00≤0.75≤0.030≤0.035——余量430LX1Cr17(铁素体)≤0.0316.0～19.0≤0.600.1～1.0≤1.00≤0.75≤0.030≤0.040——余量英格莱600≤0.1514.0～17.0≥72.0——≤1.00≤0.50≤0.015————≤0.506～10英格莱801≤0.0520.5032.0 1.10——————————0.15余量英格莱8250Cr21Ni42Mo3Cu2Ti≤0.0219.5～23.538.0～46.00.6～1.2≤1.00≤0.50≤0.030 2.5～3.5——≤0.20 1.5～3.022.0min 英格莱840≤0.0818.0～22.018.0～22.0—— 1.00 1.00————≤0.60——余量334≤0.0818.0～22.018.0～22.0≤0.60≤2.00≤0.75≤0.030≤0.040≤0.60——余量NAS840≤0.0818.0～22.018.0～22.0≤0.60余量310S0Cr25Ni20≤0.0824.0～26.019.0～22.0——≤2.00≤1.50≤0.030≤0.045————余量840REP≤0.0824.0～26.019.0～22.0——余量英格莱8001Cr21Ni33AlTi≤0.1019.0～23.030.0～35.00.40≤1.50≤1.00≤0.015——0.15～0.6≤0.7539.5min NAS800≤0.1019.0～23.030.0～35.00.15～0.6余量钢号国内号C Cr Ni Ti Mn Si S Mo P Al Cu Fe 注：钢号是美国命名法 各成分作用：C含量增加，合金硬度和耐磨性都增大，而塑性跟韧性减小； Si抗氧化；Mn在奥氏体中可耐磨，韧性好；P、S为有害杂质，P冷脆，S热脆； Cr、Ni、Mo具有抗蚀性，Ni只有与Cr一起才起作用；Al抗氧化；Cu耐蚀。
301不锈钢牌号1Cr17Ni7 ；301不锈钢化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：16.0～18.0 ，Ni ：6.0-8.0，S ：≤0.03 ，P ：≤0.045 304不锈钢牌号：0Cr18Ni9（0Cr19Ni9）；304不锈钢化学成分% C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：18.0～20.0 ，Ni ：8.0～10.0，S ：≤0.03 ，P ：≤0.045 304L不锈钢牌号：00Cr19Ni10（0Cr18Ni10）；304L不锈钢化学成分% C：≤0.03 ，Si ：≤1.0 ，Mn ：2.0 Cr ：18.0～20.0 ，Ni ：9.0～13.0，S ：≤0.03 ，P ：≤0.045 321不锈钢牌号：1Cr18Ni9Ti；321不锈钢化学成分% C：≤0.08 ，Si≤1.0，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：9.0-13，S ：≤0.03 ，P ：≤0.045,Ti≤5 302不锈钢牌号：1Cr18Ni9；302不锈钢化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≤0.03 ，P ：≤0.045 303不锈钢牌号：Y1Cr18Ni9；化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≥0.15 ，P ：≤0.20，Mo≤6.0 316不锈钢牌号：0Cr17Ni12Mo2；化学成分% C：≤0.08 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：10.0～14.0 S ：≤0.03P ：≤0.045Mo≤2.0-3.0 316L不锈钢牌号：00Cr17Ni14Mo2；化学成分% C：≤0.03 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：12.0～15.0 S ：≤0.03 P ：≤0.045 Mo:2.0～3.0。 310不锈钢化学成分% C：≤0.25 Si ：≤1.5 Mn ：≤2.0 Cr ：24.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 310S不锈钢牌号：0Cr25Ni20/1Cr25Ni20Si2；310S不锈钢化学成分% C：≤0.08 Si ：≤1.5 Mn ：≤2.0 Cr ：23.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 317L不锈钢牌号:0Cr19Ni13Mo3 ；317L不锈钢化学成分%：C≤ 0.02 N ≤0.14 Cr ≤17.8 Ni ≤12.7 Mo≤ 4.1 309S不锈钢牌号0Cr23Ni13 ；309S不锈钢化学成分：C：≤0.08 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：22-24 ，Ni ：12-15，S ：≤0.03 ，P ：≤0.045 314不锈钢牌号1Cr25ni20Si2；314不锈钢化学成分% ：C≤0.25，Si1.5-3.0，Mn≤2.00 ，P ≤0.04，S≤0.03，Ni：19-22，Cr：23-26 321不锈钢牌号：1Cr18Ni9Ti；321不锈钢化学成分% C：≤0.08 ，Si≤1.0，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：9.0-13，S ：≤0.03 ，P ：≤0.045,Ti≤5 840的在国内可以用2520的代替,主要是含镍比例高,抗氧化性强；840不锈钢化学成分% : C：≤0.07，Si ≤1.5, Mn ≤2.0, Cr ：18.0～22.0,Ni ：18~23.0,S≤0.03,P0.045,Al:0.35,Ti:0.31
1.碳的影响： 碳在奥氏体不锈钢中是强烈形成并稳定奥氏体且扩大奥氏体区的元素，碳形成奥氏体的能力为镍的30倍。钢中随着含碳量增加，奥氏体不锈钢强度也随之提高。此外，还能提高奥氏体不锈钢在高浓氯化物（如42%MgCl2沸腾溶液）中的耐应力腐蚀性能。但是在奥氏体不锈钢中，碳通常被视为有害元素，因为在焊接或加热到450度到850度，碳可以和钢中的铬形成Cr23C6型碳化物。导致局部铬贫化，使钢的耐晶间腐蚀性能下降。20世纪60年代以来新发展的铬镍奥氏体不锈钢，为含碳量小于0.03%或0.02%的超低碳型不锈钢。因此，在冷、热加工及焊接与碳弧气刨时应防止不锈钢表面增碳，以免铬的碳化物析出。 2.铬的影响： 在奥氏体不锈钢中，铬是强烈形成并稳定铁素体的元素，可以缩小奥氏体区。在铬镍奥氏体不锈钢中，当碳含量为0.1%，铬含量为18%时，为获得稳定单一奥氏体组织，所需镍的含最最低为8%，铬能增大碳的溶解度而降低铬的贫化度，因而提高铬含量对奥氏体不锈钢的耐晶间腐蚀是有益的。铬还能极有效地改善奥氏体不锈钢的耐点蚀及缝隙腐蚀性能。因此铬对奥氏体不锈钢性能影响最大的是耐蚀性。铬可提高钢的耐氧化性介质和酸性氯化物介质的性能，在镍、钼、铜的复合作用下，铬可提高钢耐一些还原性介质、如有机酸、碱介质的性能。 3.镍的影响： 奥氏体不锈钢中主要合金元素镍，其主梌用是形成并稳定奥氏体，获得完全奥氏体组织，使强有良好的强度、塑性和韧性并具有优良的冷、热加工性、可焊性及低温与无磁性，镍还可以显著降低奥氏体不锈钢的冷加工硬化倾向。由于镍能改善铬的氧化膜成份、结构和性能，从而提高奥氏体不锈钢耐氧化性介质的性能。但是降低了钢的抗高温硫化性能，这是由于钢中晶界处形成低熔点硫化镍所致。 4.钼的影响： 钼的作用主要是提高钢在还原性介质（比如H2So4、H2PO4以及一些有机酸和尿素环境）的耐蚀性，并提高钢的耐点蚀及缝隙腐蚀等性能。含钼不儿钢的热加工性比不含钼的差，钼含量越高，热加工越坏。另外含钼奥氏体不锈钢中容易形成X（σ)沉淀，这会恶化钢的塑性和韧性。钼的耐点蚀和耐缝隙腐蚀能力相当于铬的3倍左右。 5.氮的影响： 氮日益成为铬镍氮奥氏体不锈钢的重要合金元素，氮能提高钢的耐局部腐蚀（耐晶间腐蚀、点蚀和缝隙腐蚀）性，氮形成奥氏体的能力与碳相当，约为镍的30倍。作为间隙元素的氮，其固溶强化作用很强，因为它的加入可以显著提搞奥氏体不锈钢的强度。每加入0.1%氮可使铬镍奥氏体不锈钢的室温强度提高60～100MPa。在酸介质中，氮可提高奥氏体不锈钢的耐一般腐蚀能力，适量的氮还可提高敏经态奥氏体不锈钢的耐晶间腐蚀能力。在氯化物环境中，氮提高奥氏体不锈钢耐点蚀和缝隙腐蚀性能十分显著。 6.铜的影响： 铜能显著降低铬镍奥氏体不锈钢的冷作硬化倾向，提高冷国工成型性能。奥氏体不锈钢中的铜含量为1%～4%时，铜对钢的组织没有影响，对钢的冷成型性有良好的作用，因此含铜的奥氏体锈钢多用于要求冷作的一些用途中，铜可以显著降低热加工性，特别是当奥氏休不锈钢中含镍量较低时更为明显，因此当钢中铜含量较高时，镍含量应相应提高。
不锈钢化学成分 组织类型序 号 级别UNS编号 化学成分（质量分数）/% C Mn P S Si Cr Ni Mo N B Nb Ti 其他 元素 奥氏体不锈钢1TP304S304000.08 2.000.0450.030 1.0018.0-20.08.0-11.0……….……2TP304H S304090.04-0.10 2.000.0450.030 1.0018.0-20.08.0-11.0……………3TP304L S304030.035D 2.000.0450.030 1.0018.0-20.08.0-13.0……………4TP310S S310080.08 2.000.0450.030 1.0024.0-26.019.0-22.00.75 5TP316S316000.08 2.000.0450.030 1.0016.0-18.011.0-14.0E 2.00-3.00…………6TP316L S316030.035D 2.000.0450.030 1.0016.0-18.010.0-14.0 2.00-3.00…………7TP316H S316090.04-0.10 2.000.0450.030 1.0016.0-18.011.0-14.0E 2.00-3.00…………8TP316Ti S316350.08 2.000.0450.0300.7516.0-18.010.0-12.0 2.00-3.000.10…5x(C+N)-0.70…9TP321S321000.08 2.000.0450.030 1.0017.0-19.09.0-12.0…0.10…5C-0.70…11TP321H S321090.04-0.10 2.000.0450.030 1.0017.0-19.09.0-12.0………4C-0.60…12TP347S347000.08 2.000.0450.030 1.0017.0-19.09.0-13.010xC-1.00……13TP347H S347090.04-0.10 2.000.0450.030 1.0017.0-19.09.0-13.0……8xC-1.00…… A、所有数值均为最大值除非指明范围或最小值。当本表中出现省略号（…）时没有要求，则用不着测定或做化学元素分析报告。 B、氮元素分析方法由供需双方协商确定； C、这些合金没有通用的级别标记。UNS编号可唯一识别这些合金； D、对于小外径或薄壁，或同时两者，当需要多道冷拔时，就级别TP304L,TP304LN,TP316L而言，其碳含量最大值需为0.040%； E T P316TP316H焊接管，镍含量范围10.0-14.0%。 第1页共4页
不锈钢的性能与特性 一、不锈钢的组织性能 目前已知的化学元素有100多种，在工业中常用的钢铁材料中可以遇到的化学元素约二十多种。对于人们在与腐蚀现象作长期斗争的实践而形成的不锈钢这一特殊钢系列来说，最常用的元素有十几种，除了组成钢的基本元素铁以外，对不锈钢的性能与组织影响最大的元素是：碳、铬、镍、锰、硅、钼、钛、铌、钛、锰、氮、铜、钴等。这些元素中除碳、硅、氮以外，都是化学元素周期表中位于过渡族的元素。 实际上工业上应用的不锈钢都是同时存在几种以至十几种元素的，当几种元素共存于不锈钢这一个统一体中时，它们的影响要比单独存在时复杂得多，因为在这种情况下不仅要考虑各元素自身的作用，而且要注意它们互相之间的影响，因此不锈钢的组织决定于各种元素影响的总和。 合金元素的作用—— 不锈钢含有基本金属（Base）铁和主要元素Cr、Ni，通过添加Cr、Ni以外的元素制造具有各种特性的不锈钢。 二、不锈钢的特性 1．一般特性

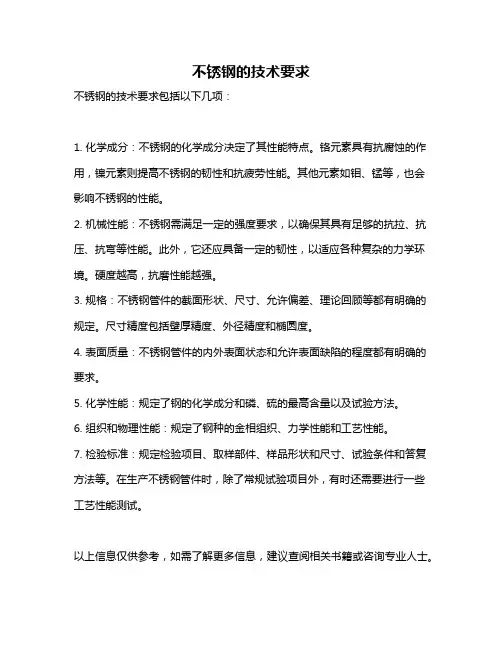

◆表面美观以及使用可能性多样化 ◆耐腐蚀性能好，比普通钢长久耐用 ◆耐腐蚀性好 ◆强度高，因而薄板使用的可能性大 ◆耐高温氧化及强度高，因此能够抗火灾 ◆常温加工，即容易塑性加工 ◆因为不必表面处理，所以简便、维护简单 ◆清洁，光洁度高 ◆焊接性能好 2、品质特性 2-1不锈钢的品质特性
2-2不锈钢的品质特性要求 ※各产品由于用途的不同，其加工工艺和原料的品质要求也不同。 2-3 品质要求特性微细项目 (1) 材质： ①DDQ（deep drawing quality）材：是指用于深拉（冲）用途的材料，也就是大家所说的的软料，这种材料的主要特点是延伸率较高（≧53%），硬度较低（≦170%），内部晶粒等级在7.0~8.0之间，深冲性能极佳。目前许多生产保温瓶、锅类的企业，其产品的加工比一般都比较高，SUS304 DDQ用材主要就是用于这些要求较高加工比的产品，当然加工比超过2.0的产品一般都需经过几道次的拉伸才能完成。如果原料延伸方面达不到的话，在加工深拉制品时产品极易产生裂纹、拉穿的现象，影响成品合格率，当然也就加大了厂家的成本；
321不锈钢牌号：1Cr18Ni9Ti；321不锈钢化学成分% C：≤0.08 ，Si≤1.0，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：9.0-13，S ：≤0.03 ，P ：≤0.045,Ti≤5 302不锈钢牌号：1Cr18Ni9；302不锈钢化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≤0.03 ，P ：≤0.045 303不锈钢牌号：Y1Cr18Ni9；化学成分% C：≤0.15 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17-19 ，Ni ：8.0-10，S ：≥0.15 ，P ：≤0.20，Mo≤6.0 304主要成分是碳≤0.08，矽≤1.00，锰≤2.00，磷≤0.045，硫0.03，镍8.0-10.5，铬18-20。 316不锈钢牌号：0Cr17Ni12Mo2；化学成分% C：≤0.08 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：10.0～14.0 S ：≤0.03 P ：≤0.045 Mo≤2.0-3.0 316L不锈钢牌号：00Cr17Ni14Mo2；化学成分% C：≤0.03 Si ：≤1.0 Mn ：≤2.0 Cr ：16.0～18.0 Ni ：12.0～15.0 S ：≤0.03 P ：≤0.045 Mo:2.0～3.0。 310不锈钢化学成分% C：≤0.25 Si ：≤1.5 Mn ：≤2.0 Cr ：24.0～26.0 Ni ：19.0～22.0 S ：≤0.03 P ：≤0.045 310S不锈钢牌号：0Cr25Ni20/1Cr25Ni20Si2；310S不锈钢化学成分% C：≤0.08 Si ：≤1.5 Mn ：≤2.0 Cr ：23.0～26.0 Ni ：19.0～22.0
不锈钢的性能与组织文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]

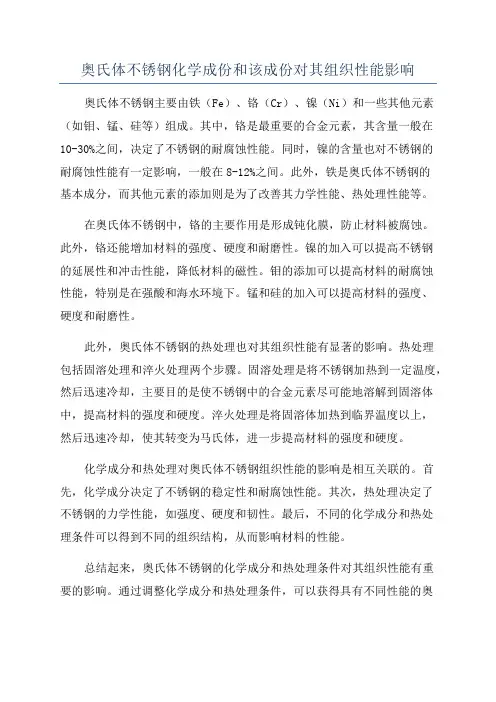

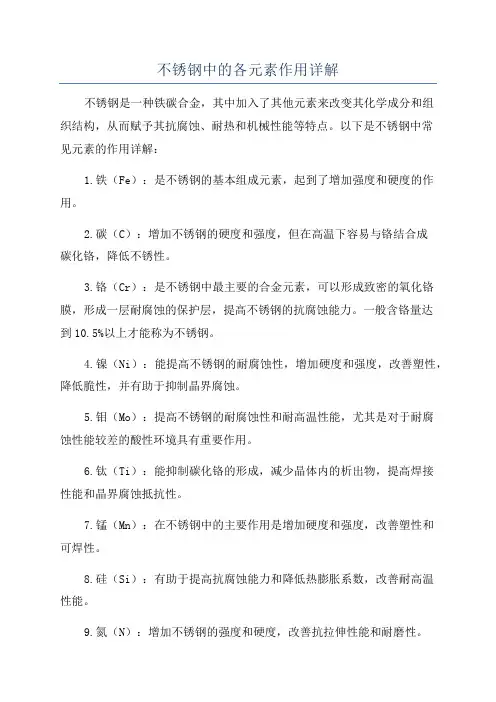

不锈钢的性能与组织 目前已知的化学元素有100多种，在工业中常用的钢铁材料中可以遇到的化学元素约二十多种。对于人们在与腐蚀现象作长期斗争的实践而形成的不锈钢这一特殊钢系列来说，最常用的元素有十几种，除了组成钢的基本元素铁以外，对不锈钢的性能与组织影响最大的元素是：碳、铬、镍、锰、硅、钼、钛、铌、钛、锰、氮、铜、钴等。这些元素中除碳、硅、氮以外，都是化学元素周期表中位于过渡族的元素。 实际上工业上应用的不锈钢都是同时存在几种以至十几种元素的，当几种元素共存于不锈钢这一个统一体中时，它们的影响要比单独存在时复杂得多，因为在这种情况下不仅要考虑各元素自身的作用，而且要注意它们互相之间的影响，因此不锈钢的组织决定于各种元素影响的总和。 1．各种元素对不锈钢的性能和组织的影响和作用 1-1.铬在不锈钢中的决定作用 决定不锈钢性属的元素只有一种，这就是铬，每种不锈钢都含有一定数量的铬。迄今为止，还没有不含铬的不锈钢。铬之所以成为决定不锈钢性能的主要元素，根本的原因是向钢中添加铬作为合金元素以后，促使其内部的矛盾运动向有利于抵抗腐蚀破坏的方面发展。这种变化可以从以下方面得到说明： ①铬使铁基固溶体的电极电位提高 ②铬吸收铁的电子使铁钝化 钝化是由于阳极反应被阻止而引起金属与合金耐腐蚀性能被提高的现象。构成金属与合金钝化的理论很多，主要有薄膜论、吸附论及电子排列论。
1-2. 碳在不锈钢中的两重性 碳是工业用钢的主要元素之一，钢的性能与组织在很大程度上决定于碳在钢中的含量及其分布的形式，在不锈钢中碳的影响尤为显着。碳在不锈钢中对组织的影响主要表现在两方面，一方面碳是稳定奥氏体的元素，并且作用的程度很大（约为镍的30倍），另一方面由于碳和铬的亲和力很大，与铬形成—系列复杂的碳化物。所以，从强度与耐腐烛性能两方面来看，碳在不锈钢中的作用是互相矛盾的。 认识了这一影响的规律，我们就可以从不同的使用要求出发，选择不同含碳量的不锈钢。 例如工业中应用最广泛的，也是最起码的不锈钢——0Crl3～4Cr13这五个钢号的标准含铬量规定为12～14％，就是把碳要与铬形成碳化铬的因素考虑进去以后才决定的，目的即在于使碳与铬结合成碳化铬以后，固溶体中的含铬量不致低于％这一最低限度的含铬量。 就这五个钢号来说由于含碳量不同，强度与耐腐蚀性能也是有区别的， 0Cr13～2Crl3钢的耐腐蚀性较好但强度低于3Crl3和4Cr13钢，多用于制造结构零件，后两个钢号由于含碳较高而可获得高的强度多用于制造弹簧、刀具等要求高强度及耐磨的零件。又如为了克服18－8铬镍不锈钢的晶间腐蚀，可以将钢的含碳量降至％以下，或者加入比铬和碳亲和力更大的元素（钛或铌），使之不形成碳化铬，再如当高硬度与耐磨性成为主要要求时，我们可以在增加钢的含碳量的同时适当地提高含铬量，做到既满足硬度与耐磨性的要求，又兼顾—定的耐腐蚀功能，工业上用作轴承、量具与刃具有不锈钢9Cr18和9Cr17MoVCo钢，含碳
SUS301不锈钢-1Cr17Ni7 不锈钢材质性能及用途介绍 SUS301(L)-1Cr17Ni7对比304含有低Ni，Cr及高N成分，301 不锈钢在形变时呈现出明显的加工硬化现象。被用于要求较高强度的各种场合。根据粗压延可以达到的高强度化，对比Steel Al有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上达到重量轻，优秀的稳定性及经济性（301L） 化学成分：（单位：wt％） 301特性及用途： 机械性能： 301（L）— 1Cr17Ni7 —相对304含有低Ni，Cr及高N成分，经过粗压延可以达到高强度化 —相对碳钢，铝有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上可以减轻重量 ● 简介 301是一种亚稳奥氏体不锈钢，在充分固溶的条件下，具有完全奥氏体组织。在奥氏体不锈钢中，301是最易冷变形强化的钢种，通过冷变形加工可使钢的强度、硬度提高，并且保留足够的塑、韧性，加之此钢在大气条件下具有良好的耐锈性，但在还原性介质耐蚀性欠佳，在酸碱盐等化工介质耐蚀性较差，因此不推荐用于腐蚀苛刻的环境。301主要以冷加工状态应用于承受较高负荷，又希望减轻装备重量和不生锈的设备部件。此外，此钢在受外力撞击时易产生加工硬化可吸收更多的撞击能量，对设备和人员将提供更可靠的安全保障。 ● 特性及使用用途
●工艺性能 热加工工艺性能良好，可生产棒、板、管、带等冶金产品，热加工温度范围：1150～850℃，软化退火温度1050～1100℃。301焊接性良好，冷轧薄板焊接后在焊缝区产生低强度区。 ● 301L 在301基础上降低C的含量，改善耐晶间腐蚀，添加N，弥补C量下降引起的强度下降。
440B不锈钢 440B不锈钢 名称：马氏体型不锈钢 标准：AISI、ASTM 型号：440B UNS编号：S44003 ●440B特性及应用： 440B不锈钢较440A钢硬度高，较440C钢韧性高。440B不锈钢用于刃具、量具和轴承、阀门。适合做刺刀的刃材。 ●440B化学成分①： 碳 C：0.75~0.95 锰 Mn：≤1.00 硅 Si：≤1.00 铬 Cr：16.0~18.0 镍Ni②：— 磷 P：≤0.04 硫 S：≤0.03 钼 Mo：≤0.75 注：①单一的数值除另有注明者外，均为最高值；②用于某些制管工艺时，有些型号奥氏体不锈钢的含镍量必须稍高于表内所示数值；③随意；④最高含Ta量为0.10%；⑤最高含量为0.75%；⑥最高含量为0.70%
牌号： 440B不锈钢 ●特性及适用范围： 用于制造不锈切片、机械刃具及剪切工具、手术刀片、高耐磨设备零件等。 ●化学成份： 碳 C ：0.85～0.95 硅 Si：≤0.80 锰 Mn：≤0.80 硫 S ：≤0.030 磷 P ：≤0.035 铬 Cr：17.00～19.00 镍 Ni：允许含有≤0.60 钒 V ：0.07～0.12 钼 Mo：1.00～1.30 ●力学性能： 硬度：退火,≤269HB;淬火回火,≥55HV ●热处理规范及金相组织： 热处理规范：1)退火,800～920℃缓冷;2)淬火,1050～1075℃油冷;3)回火,100～200℃空冷。 金相组织：组织特征为马氏体型。 440B不锈钢特性应用 硬化状态下，韧性高作刃具、阀门 交货状态：一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。
304及430不锈钢的化学成分及力学性能
00Cr17Ni14Mo2不锈钢 (316L不锈钢 ) SUS316（L）- 00Cr17Ni14Mo2 添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀 特性及实用用途： 化学成分：（单位：wt%) 机械性能： SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性
特性及实用用途： 化学成分：（单位：wt%) 机械性能： SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍
化学成分：（单位：wt％） 机械性能： SUS 430不锈钢钢种介绍 1、概要 含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。广泛使用的铁素体系不锈钢。 2、特点 1）深冲性能优秀，类似于304钢； 2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种； 3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备； 4）冷轧产品外观光亮度好，漂亮； 5)和304比较,价格便宜,作为304钢种的替代钢种。 2、适用范围 主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。
3、化学成分（JIS G 4305- 2005） (wt%) 4、性能（JIS G 4305-2005） 5、物理性能 6、热处理 熔点：1425~15100C； 退火：780~8500C。 7、使用状态 1）退火状态： NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态 8、使用注意事项 - 相对304，拉伸性能、焊接性能较差； - 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意； - 拉伸加工后表面会出现轧钢方向条状缺陷（ridging），给抛光作业带来很大的困难。
2Cr13（马氏型不锈钢）的热处理组织和性能研究 一、什么叫不锈钢？为什么有的不锈钢有磁性？ 在钢中含铬量大于12.5%以上，具有较高的抵抗外界介质（酸、碱盐）腐蚀的钢，称为不锈钢。根据钢内的组织状况，不锈钢可分为马氏体型、铁素体型、奥氏体型、铁素体—奥氏体型，沉淀硬化型不锈钢，依据国家标准GB3280—92规定，共有55个规定。 在日常生活中我们接触较多的奥氏体型不锈钢（有人称之为镍不锈）和马氏型不锈钢（有人称之为不锈铁，但不科学，易误解，应回避）两大类。奥氏体型不锈钢典型的牌号为0Cr18Ni9，即“304”和1Cr18Ni9Ti。马氏体型不锈钢比如有制造刀剪的不锈钢等，牌号主要有2Cr13、3Cr13、6Cr13、7Cr17等。 由于这两类不锈钢组织成分的差异，使其内装金属显微组织也不相同。奥氏体型不锈钢由于在钢中加入较高的铬和镍（含铬在18%左右，Ni在4%以上），钢的内部组织呈现一种叫奥氏体的组织状态，这种组织是没有导磁性的，不能被磁铁所吸引。 常用来作装饰材料，如不锈钢管、毛巾架、餐具、炉具等。制作刀剪类的不锈钢要采用马氏体型不锈钢。因为刀剪具有剪切物品的功能，必须有锋利度，要有锋利度必须有一定的硬度。这类不锈钢必须通过热处理使其内部发生组织转变。增加硬度后才能作刀剪。但这类不锈钢内部组织为回火马氏体，具有导磁性，可被磁铁吸引。因此不能简单地用是否有磁性来说明是不是不锈钢材料。 二、不锈钢为什么不易生锈？什么样的表面处理方法对不锈钢件最合适？ “生锈”其实质是腐蚀或称之为锈蚀，是由于钢铁表面与大气中的氧、水分及其酸、碱、盐等物质发生化学作用或电化学作用而引起的变色或腐蚀称为锈蚀。表面产生的物质是“锈”是铁的氧化物。 不锈钢为什么不易生锈，与其在基体内加入12.5%以上的铬有关。在氧化性腐败无能蚀介质中，铬能使钢表面很快地生成一层致密的钝化膜，防止金属基体被破坏。当含铬量在12.5%以上时，形成一层致密的稳定的钝化膜，防锈性能发生跃进式的实变，耐锈蚀能力大大增强，这就是为什么不锈钢中的含铬量要有12%以上的原因。 不锈钢顾名思义为不锈的钢，这里“不锈”是相对的，不是绝对的是相对于碳钢而言。不锈钢不容易生锈，但不是绝对不生锈，只是在相同条件和环境中，较碳钢而言不容易被腐蚀和生锈。 不锈钢在加入铬的同时，再加放适量的Ni、Mo、V等合金元素后，防锈性能更强。因此在防锈性能上，奥氏体型不锈钢比马氏体型不锈钢强。其次是不锈钢的耐蚀性级还与碳量、含铬量，表面处理状态有关。不锈钢随着含碳量的提高，防锈性能下降，3Cr13的防锈性能不及2Cr13。 随着钢中含量的提高，防锈性能上升。表面处理方法和状态同时影响防锈能力。刀剪表面镀铬，电解抛光、镜面抛光、砂带、手工抛光的防锈性能依次递减。但是表面镀铬工艺属于不环保有毒工艺，现在一般不再使用，所以环保不含铬酸酐电解抛光新工艺是最合适的不锈钢工件表面防腐蚀处理工艺，处理好的产品既美观光亮又防锈性能强，是现在不锈钢件表面处理的最佳工艺选择。
不锈 钢 材 料化学 化学成分%类型钢号牌号 CCrNiMnPSMoSiCuN 其它 201不锈钢 化学成分 1Cr17Mn6 Ni5N ≤0.15 16.0-1 8.0 3.50-5. 50 5.50－ 7.50 ≤0.060≤0.030-≤1.00-≤0.25- 201L 不锈 钢化学成 分 03Cr17Mn 6Ni5N ≤0.030 16.0-1 8.0 3.50-5. 50 5.50－ 7.50 ≤0.060≤0.030≤1.00≤0.25 202不锈钢 化学成分 1Cr18Mn8 Ni5N ≤0.15 17.0-1 9.0 4.0-6. 00 7.50-10 .00 ≤0.060≤0.030≤1.00-≤0.25－ 204不锈钢 化学成分 03Cr16Mn 8Ni2N ≤0.030 15.0-1 7.0 1.50-3. 50 7.0-9. 00 0.15-0. 30 国内研制 1Cr18Mn1 0Ni5Mo3N ≤0.10 17.0-1 9.0 4.0-6. 00 8.50-12 .00 2.80- 3. 50 0.20-0. 30 前苏联 2Cr13Mn9 Ni4 0.15-0. 25 12.0-1 4.0 3.70-5. 00 8.0-10 .00 奥 国内研制 2Cr15Mn1 5Ni2N 0.15-0. 25 14.0-1 6.0 1.50-3. 00 14.0-1 6.0 0.15-0. 30 1Cr18Mn1 0Ni5Mo3N ≤0.15 17.0-1 9.0 4.0-6. 00 8.50-12 .00 ≤0.060≤0.0302.8-3.5≤1.00- 0.20-0. 30 - 氏 301不锈钢 化学成分 1Cr17Ni7≤0.15 16.0-1 8.0 6.0-8. 00 ≤2.00≤0.065≤0.030-≤1.00--- 302不锈钢 化学成分 1Cr18Ni9≤0.15 17.0-1 9.0 8.0-10 .00 ≤2.00≤0.035≤0.030-≤1.00--- 体 303不锈钢 化学成分 Y1Cr18Ni 9 ≤0.15 17.0-1 9.0 8.0-10 .00 ≤2.00≤0.20≤0.0301)≤1.00--- 型 303se 不锈 钢化学成 分 Y1Cr18Ni 9Se ≤0.15 17.0-1 9.0 8.0-10 .00 ≤2.00≤0.20≤0.030-≤1.00-- Se ≥ 0.15 304不锈钢 化学成分 0Cr18Ni9≤0.07 17.0-1 9.0 8.0-10 .00 ≤2.00≤0.035≤0.030-≤1.00--- 304L 不锈 钢化学成 分 00Cr19Ni 10 ≤0.030 18.0-2 0.0 8.0-10 .00 ≤2.00≤0.035≤0.030-≤1.00--- 304N1不锈 钢化学成 分 0Cr19Ni9 N ≤0.08 18.0-2 0.0 7.0-10 .50 ≤2.00≤0.035≤0.030-≤1.00- 0.10- 0. 25 -
