触摸屏种类与原理、结构
一、 触摸屏的几个概念:
所谓触摸屏，从市场概念来讲，就是一种人人都会使用的计算机输入设备，或者说是人人都会使用的与计算机沟通的设备。不用学习，人人都会使用，是触摸屏最大的魔力，这一点无论是键盘还是鼠标，都无法与其相比。人人都会使用，也就标志着计算机应用普及时代的真正到来。这也是我们发展触摸屏，发展KIOSK，发展KIOSK网络，努力形成中国触摸产业的原因。
从技术原理角度来讲，触摸屏是一套透明的绝对定位系统，首先它必须保证是透明的，因此它必须通过材料科技来解决透明问题，像数字化仪、写字板、电梯开关，它们都不是触摸屏；其次它是绝对坐标，手指摸哪就是哪，不需要第二个动作，不像鼠标，是相对定位的一套系统，我们可以注意到，触摸屏软件都不需要光标，有光标反倒影响用户的注意力，因为光标是给相对定位的设备用的，相对定位的设备要移动到一个地方首先要知道现在在何处，往哪个方向去，每时每刻还需要不停的给用户反馈当前的位置才不至于出现偏差。这些对采取绝对坐标定位的触摸屏来说都不需要；再其次就是能检测手指的触摸动作并且判断手指位置，各类触摸屏技术就是围绕“检测手指触摸”而八仙过海各显神通的。
二、 触摸屏分类
(一)红外线式触摸屏
红外线式触摸屏在显示器的前面安装一个电路板外框，电路板在屏幕四边排布红外发射管和红外接收管，一一对应形成横竖交叉的红外线矩阵。用户在触摸屏幕时，手指就会挡住经过该位置的横竖两条红外线，因而可以判断出触摸点在屏幕的位置。任何触摸物体都可改变触点上的红外线而实现触摸屏操作。红外触摸屏不受电流、电压和静电干扰，适宜某些恶劣的环境条件。其主要优点是价格低廉、安装方便、不需要卡或其它任何控制器，可以在各档次的计算机上应用。
(二)电阻式触摸屏

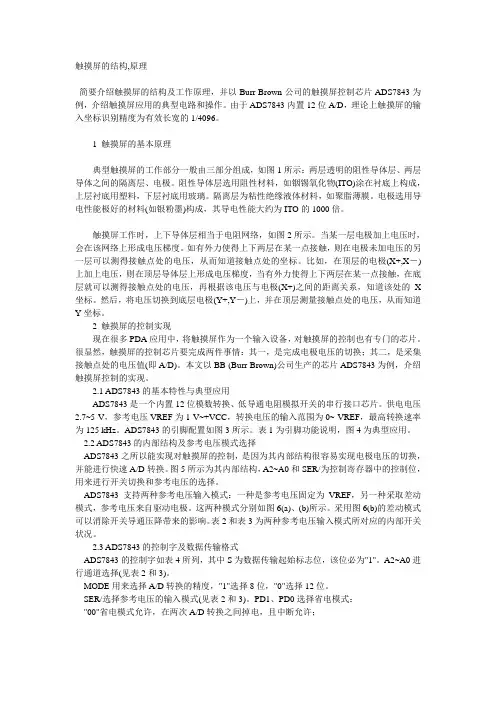

电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，在强化玻璃表面分别涂上两层OTI透明氧化金属导电层。利用压力感应进行控制。当手指触摸屏幕时。两层导电层在触摸点位置就有了接触，电阻发生变化。在X和Y两个方向上产生信号，然后传送到触摸屏控制器。控制器侦测到这一接触并计算出(X，Y)的位置，再根据模拟鼠标的方式运作。电阻式触摸屏不怕尘埃、水及污垢影响，能在恶劣环境下工作。但由于复合薄膜的外层采用塑胶材料，抗爆性较差，使用寿命受到一定影响。
(三)表面声波式触摸屏
表素影响，分辨率极高，有极好的防刮性，寿命长，透光率高，能保持清晰透亮的图像质量，最适合公共场所使用。但尘埃、水及污垢会严重影响其性能，需要经常维护，保持屏面的光洁。
表面声波式触摸屏输入是一种最面声波是一种沿介质表面传播的机械波。该种触摸屏的角上装有超声波换能器。能发送一种高频声波跨越屏幕表面，当手指触及屏幕时，触点上的声波即被阻止，由此确定坐标位置。表面声波触摸屏不受温度、湿度等环境因新颖的触摸输入技术。该触摸屏是由传送换能器、接收换能器、反射板及控制器所组成。它不采用膜层结构，而是采用廉价的压电陶瓷换能器。该换能器在屏面上看不见，但能发送耳朵听不到的表面声波（见图13和14）。位于触摸输入屏四周的反射阵列对表面声波进行空间取样，再次向多路平行路径反射。位于各发送器对面的反射声波检测阵列合成每束反射声波，变成连续的反射声波，变成连续的返射声波交替地对水平和垂直方向进行扫描。手指一触摸到触摸输入屏某个部位，该部位的表面波强度便能与触摸压力成正比地衰减。
(四)电容式触摸屏
这种触摸屏是利用人体的电流感应进行工作的，在玻璃表面贴上一层透明的特殊金属导电物质，当有导电物体触碰时，就会改变触点的电容，从而可以探测出触摸的位置。但用戴手套的手或手持不导电的物体触摸时没有反应，这是因为增加了更为绝缘的介质。电容触摸屏能很好地感应轻微及快速触摸、防刮擦、不怕尘埃、水及污垢影响，适合恶劣环境下使用。但由于电容随温度、湿度或环境电场的不同而变化，故其稳定性较差，分辨率低，易漂移。
电容式触摸屏也需要使用ITO材料，而且它的功耗低寿命长，但是较高的成本使它之前不太受关注。Apple推出的iPhone提供的友好人机界面，流畅操作性能使电容式触摸屏受到了市场的追捧，各种电容式触摸屏产品纷纷面世。而且随着工艺进步和批量化，它的成本不断下降，开始显现逐步取代电阻式触摸屏的趋势。
表面电容触摸屏只采用单层的ITO，当手指触摸屏表面时，就会有一定量的电荷转移到人体。为了恢复这些电荷损失，电荷从屏幕的四角补充进来，各方向补充的电荷量和触摸点的距离成比例，我们可以由此推算出触摸点的位置。
表面电容ITO涂层通常需要在屏幕的周边加上线性化的金属电极，来减小角落/边缘效应对电场的影响。有时ITO涂层下面还会有一个ITO屏蔽层，用来阻隔噪音。表面电容触摸屏至少需要校正一次才能使用。
感应电容触摸屏与表面电容触摸屏相比，可以穿透较厚的覆盖层，而且不需要校正。感应电容式在两层ITO涂层上蚀刻出不同的ITO模块，需要考虑模块的总阻抗，模块之间的连接线的阻抗，两层ITO模块交叉处产生的寄生电容等因素。而且为了检测到手指触摸，ITO模块的面积应该比手指面积小，当采用菱形图案时，对角线长通常控制在4到6毫米。
三、 各类触摸屏的对比
上述四种触摸屏的性能比较如下：
类别特性红外线式触摸屏电阻式触摸屏表面声波触摸屏电容式触摸屏
清晰度一般较好很好较差
透光率 100％ 75％ 92％ 85％
分辨率 40×32 4096×4096 4096×4096 1024×1024
50～300ms lOms lOms 15—24ms 响应速度
防刮擦好一般非常好～般
漂移无无无有
防尘不能挡住透光部不怕不怕不怕
寿命红外管寿命大于3500万次大于5000万次大于2000万次价格低中高中
