边坡防护工程脚手架方案设计

实用文档

G352长坪（湘黔界）至松桃公路改扩建工

程

K28+600-K28+970 右侧边坡防护

脚手架施工方案

编制：

审核：

审批：

贵州建工集团

实用文档

月十九日二О一六年

十

目录

第一章 编制依据 (17)

第二章 工程概况 . (18)

1 、施工安排

第五章 材料选择 . (22)

1 、钢管 . ...................................

2 、扣件 . ...................................

第六章 脚手架搭设 . (23)

第七章 安全保证措施 . (25)

第八章 脚手架的检查与验收 (29)

第九章 外脚手架搭设的安全技术措施 (29)

第三章 施工进度计划 (18)

第四章 方案选择 . ............................... 1、边坡治理工程对脚手架的要求 2、边坡治理工程中脚手架的结构特点 3、脚手架的结构设计 .......... 4、脚手架搭设方案 (19)

(19)

(19)

(20)

(20)

22 22 第十章 外脚手架拆除的安全技术措施 (30)

第十一章 工程应急救援预案 (31)

附件 扣件式落地架计算书 (34)

附件1：脚手架搭设专项施工方案

第一章编制依据

为保证本工程脚手架搭设的施工安全，脚手架搭设系统的设计、施工和验收

应满足但不限于下列文件、规范、标准和国家、企业的相关规定要求：

1、G352长坪（湘黔界）至松桃公路改扩建工程K28+600-K28+970右侧

边坡防护工程施工图。

2、中国建筑工业出版社出版的《建筑施工手册》

第二章工程概况

预应力锚钉布置于G352 长坪（黔湘界）至松桃公路改扩建工程K28+600-K28+970段右侧边坡坡面上。

预应力锚固端为C30 钢筋混凝土现浇，锚固端截面尺寸0.4m*0.4m，其中：1、K28+600-K28+720段右侧锚孔间距为4m*4m,梅花型布置，入射角为20°，锚孔为13cm大小，第一排距路面上1m开始布置，从下至上共计5 排，第一排孔深为12m,第二排孔深为16m,第三排孔深为18m,第四排孔深为20m,第五排孔深为22m；

2、K28+720-K28+970段右侧锚孔间距为6m*6m,梅花型布置，入射角为30°，锚孔为

13cm大小，第一排距路面上6m开始布置，从下至上共计3 排，第一排孔深为18m,第二排孔深为30m,第三排孔深为42m。

第三章施工进度计划

1、施工安排

1.1 施工顺序

施工准备（清理施工面、施工场地等）→人工清坡→脚手架搭设→锚索施工→现浇锚固端→张拉→检测→封锚→竣工验收。

1.2 施工作业段划分根据设计图纸支护结构进行作业段施工按先坡面后坡脚的顺序划分：

分为预应力锚索施工、现浇锚固端施工两个施工段。

2、施工阶段进度计划根据本工程规模及施工特点，并结合我公司实际，抽调精兵强将，组织人力、物力突击，确保在有效工期内完成全部工程的施工。施工现场组织项目经理部配合业主及监理等进行项目管理，并按施工网络技术进行统一指挥，内外协调，动态控制。

第四章方案选择

本工程脚手架方案，选用落地钢管脚手架。脚手架的搭设要达到设计施工的高度，为钻进施工提供所需平台。脚手架的高度、稳定性、安全性是边坡锚杆施工的关键。K28+600-K28+970段右侧边坡治理工程脚手架高度接近30米，重点选择搭设方案。

1、边坡治理工程对脚手架的要求

边坡治理工程中的脚手架与建筑工程中脚手架相比，所有脚手架形状应视坡面形状、角度和平整度进行调整后搭设。脚手架底平台在搭设之前进行清理整修，必须先修出施工平台，尽可能使其平整，达到2m以上的平台宽度，其斜度向坡脚向倾斜，若岩土面坚硬、向外倾斜时，其斜角不超过３°～５°，另外操作人员全部配戴安全绳、安全帽等防护用品。要求施工平台能承受施工时振动力、拉拔力、自重力和风力作用，且施工中不变形、不沉降。平台高度与机高、倾角、孔位关系一致。坡脚根部进行清渣，使坡杆放置牢固并与坡面无空隙。考虑到施工工期、质量

和安全要求，应充分考虑以下几点：

①架体的结构设计尽量做到结构要安全可靠，造价经济合理；②在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性；

③选用材料时，力求做到常见通用、可周转利用，便于保养维修；④结构选型时，力求做到受力明确，构造措施到位，搭拆方便，便于检查验收；

⑤综合以上几点，脚手架的搭设还必须符合《建筑施工安全检查标准》JCJ130 －2011要求，要符合文明化工地的有关标准。

2、边坡治理工程中脚手架的结构特点由脚手架的结构要求可知高边坡治理工程中脚手架的特点：①建筑中使用的脚手架一般是直立的，而高边坡中使用的脚手架是视坡面形状、角度搭设，一般是倾斜的；

②建筑中使用的脚手架一般是上下大小相同，要求支撑基础平台平面较大，而边坡中由于基础平台面有限，使用下小上大的脚手架可以满足需要，且不需要大的基础平台。

③采用下小上大的方式使脚手架的重心提高落在稳定岩体内，使脚手架的整体比较稳定，防止重心偏低使脚手架外倾滑移失稳；

④相对于建筑中使用的直立、上下等大的脚手架，高边坡中使用的脚手架平均单根钢管长度相对要小，搬运、搭设都有利，且钢管材料用量少。

3、脚手架的结构设计

（1）设计原则依据边坡坡面形状、受力情况、安全原则设计。

（2）结构设计脚手架平台上要承受重力、垂直力、钻孔时的后坐力和水平推力等作用。

4、脚手架搭设方案

为适应边坡施工的特点，脚手架搭设方案如下。

4.1 脚手架按坡面斜度倾斜搭设。这样，脚手架的重心全部都落在坡面上，不会有向外倾覆的可能。该脚手架随坡面倾斜后，在坡面上增加的立杆支座处，应将坡面做成平面台阶，要求立杆基础稳定，防止立杆向外滑移，小横杆应与坡面杆连接并与坡面顶牢。立杆基础边应设置排水沟，不得有积水。架体立杆底部应采取防止向外滑移的措施。

4.2 为保证倾斜的架体稳定，在坡面上设刚性连接，将架体内立杆与坡面拉接在一起。

4.3 为适应钻孔机械的水平推力，脚手架外杆接头方式改为搭接。为保证连接的可靠性，两根立杆搭接长度不小于0.8m，不少于三个扣件锁死。

4.4 根据钻孔作业机械移动频繁，作业时间短的特点，采用与架体倾斜一致的爬梯。爬梯设

于外架上，由短钢管（2m）与立杆用锁扣连接构成。

图 1 脚手架搭设大样图

4.5 补充说明脚手架工作量

边坡全长约370 米，边坡高8~30 米，坡度约35°~60°。

4.6 补充完善脚手架上安全施工措施

（1）脚手架上设施工人员上下爬梯。爬梯设于脚手架外排架，沿外架斜向从地面设至架顶工作平台。爬梯沿脚手架长度方向每隔60m设置一道。爬梯由长2m钢管以十字扣与脚手架竖杆相接，横管竖向间距0.6m。

（2）脚手架内架与坡面连墙件连接，采用Φ 25 钢筋锚钉，锚进坡面大于

0.5 米，用双扣件连接，两步两跨布置。

（3）铺设操作层平台前，大横杆上的小横杆应加密至间距为0.5 米，在大

横杆的正中间分别增加两根斜撑，与内外立杆用扣件连接。

（4）该脚手架仅作边坡坡面支护施工用，不得用作大面积边坡土方施工。清理边坡上突出的块石和整修边坡时，应从上而下顺序进行，坡面上的松动土、石块必须及时清除。严禁在危石下方作业和存放机具。

（5）脚手架顶部在距边坡2m 之外，横向间距≤7.5m，打入地锚，采用（6 × 19+1）直径≥Φ 15.5 的光面钢丝绳拉住脚手架的主节点。

（6）靠边坡的2排立杆在下部离地12 米范围内，在立杆搭接处的下端增加一个扣件托住上一根立杆。架体外侧连续设置纵向垂直剪刀撑，另在不大于4 跨（不大于10 米）增加连续设置横向垂直剪刀撑。

4.7 “三宝”“四口”安全保护措施：

（1）安全帽必须经有关部门检验合格后方可使用。

（2）正确使用安全帽并扣好帽带。

（3）不准把安全帽抛、扔或坐、垫。

（4）不准使用缺带及破损安全帽。

（5）安全带应高挂低用，不准将绳打结使用。

4.8 其他脚手架上施工安全注意事项

（1）脚手架搭设人员必须是经过现行国家标准《特种作业人员安全技术考核管理规定》

GB5036 考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗。

（2）搭设人员必须戴安全帽、系安全带、穿防滑鞋。

（3）作业层上的施工荷载应符合设计要求，不得超载。

（4）当有六级及六级以上大风和雾、雨、雪天气应停止脚手架搭设与拆除作业。

（5）脚手架使用期间，严禁拆除任何杆件。

（6）施工中应控制脚手架上荷载不得超重，不得堆放超重材料、超重机械设备等。

（7）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。

（8）搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。

第五章材料选择

1、钢管

1）钢管选择φ 48×壁厚3.50mm的焊接钢管，钢材强度等级Q235-A。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道，新用的钢管要有出厂合格证。

2）钢管表面锈蚀深度≤0.5 mm。钢管弯曲变形控制在一定范围内，在长度1.5m范围内, 端部弯曲应≤5 mm，3m ≤L<4m，弯曲变形≤12mm，4m

2、扣件

1）扣件采用一字扣、十字扣、环形扣等三种，扣件材质应符合国标《钢管脚手架扣件》

（GB15831-1995）的规定，一个十字扣、环形扣件抗滑承载力应达到8.0kN。

2）扣件严禁有变形, 裂缝, 应做防锈处理，滑丝的螺栓应更换。扣件螺栓拧紧力矩应≥40N.m，≤65N.m。

第六章脚手架搭设

1、脚手架搭设技术参数：

1）立杆纵距La：3m（钻机作业时加固“八”字撑，计算时立杆纵距取1.5米）；

2）立杆横距Lb：2.5m ；

3）水平杆步距Lb：1.25m；

4）脚手板为木板1.8 ×0.9m，厚0.18cm，在钻机作业面处满铺，并在脚手板下加设小横杆。

2、外脚手架搭设顺序：

1）搭设原则：应是从下到上、分步分层搭设、分步分层固定、分步分层校正、支撑、拦杆、防护网同步搭设、分段验收的原则。

2）搭设步骤：落地脚手架搭设步骤：熟悉方案和图纸→现场放线→立内排立杆、纵向水平杆和扫地杆（3跨）→设置抛撑→立外排立杆、纵横向水平杆和扫地杆（3跨）→ 向两侧延伸→及时校正垂直度→每增搭高10-20m时分段检验→达设计高度后检验。

3、脚手架搭设技术要求：

1）纵向水平杆：

（1）纵向水平杆应设置在立杆的外侧, 其长度不宜小于3跨。

（2）纵向水平杆对接时, 对接扣件应交错布置. 两相邻纵向水平杆不宜设置在同步同跨内。

（3）纵向水平杆在不同步或不同跨内两个相邻的接头, 在水平方向错开距离不应< 500 mm 。

（4）各接头中心至最近主节点距离不宜> 500 mm。

（5）搭接长度不应<0.8m ，应等距设置不少于2个旋转扣件固定。

（6）因使用木板脚手板，所以纵向水平杆应采用直角扣件固定在横向水平杆上，两根填芯杆两根水平杆应等距离设置。

2）横向水平杆：

（1）双排脚手架中靠边坡外伸长度A应< 0.4Lb ，且应≤600 mm，若超过此范围，应采取加固措施, 并增加填芯杆。

（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，间距不

应> Lb/2 ，即750 mm。使用木板脚手板时，横向水平杆的两端应用直角扣件固定立杆上，且位于纵向水平杆的下方。

3）立杆搭设：

（1）落地脚手架，底部在松软土层上，应用夯机进行夯实然后进行搭设如遇松软土层夯不实需垫设木板加固地基承载力。

（2）应设置纵横向扫地杆, 扫地杆应采用扣件固定在距底座上皮不> 200 mm 处的立杆上。

（3）横向扫地杆应用扣件固定在紧靠纵向扫地杆下方立杆上。

（4）当立杆基础不在同一高度上时, 必须将高处扫地杆向低处延长两跨，与立杆固定高低差应≤1m，靠边坡上方的立杆轴线到边坡距离应≥500 mm，高低扫地杆可重叠一跨。

（5）脚手架底层步距应≤1.8m。立杆接长内杆采用对接扣件连接，顶层顶步可以采用搭接。立杆外杆因为要承受潜孔钻机工作时的振动荷载，对接接头容易在振动中发生弯折变形，故采用搭接接头，搭接长度不小于0.8m，搭接接头的3

个扣件应按规范扣紧。同一垂直跨内只允许铺设一个操作层，操作层上的操作人员及设备总荷载不得大于600公斤，操作层上的操作人员及设备应隔跨施工。沿架体高度每隔10米设安全平网封闭。

（6）对接和搭接，应交错布置，两相邻立杆接头不应设置在同步内。同步内隔一根立杆的两个接头，在高度方向错开距离不宜< 500 mm。

（7）接头至主节点距离不宜> h/3 ，即不宜> 600 mm。接头搭接长度不应< 0.8m，应采用不少于3个旋转扣件固定。

4）剪刀撑和横向斜撑:

（1）外立面纵向剪刀撑应沿长度和高度连续设置，剪刀撑跨越立杆数为5

—7根，与地面倾角35o —60o 之间，不少于4 跨,且> 6m。

（2）本工程根据规范要求脚手架可以在外侧整个立面上搭设一道自下而上的连续的剪刀撑。剪刀撑搭接长度应> 1m 。

（3）剪刀撑应用旋转扣件将之固定在与之相交的横向水平杆的伸出端或立杆上。

（4）在开口处双排脚手架端口，除设置栏杆外，还必须设置横向斜撑。

（5）横向剪刀撑每隔4跨（12米左右）从下至顶连续设置。

5）脚手架搭设注意事项：

（1）配合进度：必须配合施工进度进行搭设，确保至少超出施工作业面一步，且一次搭设

不应超过相邻坡面连接件以上2步。

（2）及时校正：每搭完一步脚手架后，应按规范规定及时校正步距、纵距、横距、及立杆垂直度，以避免积重难返。

（3）位置要正确：立杆应准确放在定位线上，放线要按施工方案进行，变更要有记录。

（4）开始搭设：此时搭设立杆应每隔6跨设置一根抛撑，直至稳固后方可椐情况拆除。

（5）主节点：此处必须设置纵、横向水平杆各一根，用直角扣件固定立杆上，在脚手架使用期间，主节点的纵、横向水平杆和纵、横向扫地杆严禁拆除。

（6）稳定措施：当架体施工作业层超过2步时，应采取临时稳定措施。

（7）同步搭设：剪刀撑、斜撑均应随立杆纵横向水平杆同步搭设。

第七章安全保证措施

1、安全生产管理机构

1.1 施工安全目标采取有效措施，杜绝死亡事故和重伤事故，杜绝重大设备事故，要求全体员工提高交通安全意识，杜绝交通事故的发生。

1.2 安全生产管理机构

（1）工地成立安全生产领导小组，由项目经理兼任安全生产负责人，负责工地的安全生产全面工作，对参加施工的人员进行安全生产三级教育，提高全员

的安全意识，确保施工安全。

（2）坚持贯彻“安全第一，预防为主”的安全生产方针，坚持管生产必须

管安全的原则，工程项目经理、施工员、安全员和特种作业人员必须持证上岗安全生产管理机构图见下图：

安全生产管理机构图

2 、安全生产组织措施

2.1 提高施工人员的安全生产意识，通过经常性的安全生产教育，使施工人员牢固树立“安全为了生产，生产必须安全”的思想，在施工过程中，施工人员不仅要注意本人的安全，更要注意周围其他人员的安全。

2.2 实施“施工生产安全否决权” ，对于影响施工安全的违章指挥及违章作业，施工人员有权进行抵制，专职安全员有权中止施工，并限期进行整改，在整改后经专职安全员检查同意方准继续进行施工。

2.3 安排施工任务的同时必须进行安全交底，并按照安全操作规程及各项安全规定的要求进行施工，安全交底应有书面资料，并有交接人签字。

2.4 班前进行安全活动，由班组安全员进行当日作业的安全交底，项目安全员进行安全巡视检查。

2.5 班组安全员随时检查作业的安全状况，发现事故隐患，立即整改。项目安全员每天组织一次检查，项目经理每三天组织一次检查，检查和整改须建立文字记录。

2.6 加强特种作业人员的培训、考试、发证工作，坚持作业人员必须持证上岗，严禁无证人员从事特种作业。谁乱安排谁负责。

2.7 坚持逐级进行技术交底的同时必须进行安全技术操作交底，逐条落实到班组个人，并经常检查督促，认真执行。坚持班前安全活动，并做好记录。

2.8 项目部坚持定期、不定期检查，按国家标准设置安全标语、标牌、安全色标等。

2.9 现场各类安全防护设施要逐项检查验收，并有验收记录。发现隐患必须及时解决，危及安全时必须停止作业，如作业必须临时变动防护设施，经施工负责人同意，并采取相应可靠措施，作业后须立即恢复防护设施。

2.10 项目部准备预防中暑、中毒等的常用药品、器械和值班车辆，制定应急救援计划，项目部组织各班组负责人学习、落实。

2.11 加强施工现场的安全保卫工作，完善施工现场的出入管理制度，施工人员在施工现场佩戴附有相片、证明其身份的证卡，严禁非施工人员擅自进入施工现场。

3、施工机械安全措施

3.1 各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查，预防机械故障及机械伤人。

3.2 机械使用时操作员要密切注意机上的仪器、仪表、指针是否超出安全范围，机体是否有异常振动及发出异响，出现问题及时停电关机处理，不得擅离职守、隐瞒不报。

3.3 机械安装其基础必须平衡、牢固，机体的锚固、支撑措施齐全，固定机械不得使用临时支撑，高大机械在多风季节前应设缆风绳。

3.4 各种机械视其工作性质、机械性能的不同搭设防尘、防雨、防砸或防噪间工作棚，机械设备附近设标志牌，有条件的在操作位置附近悬挂使用规则牌。

4、施工用电安全措施

4.1 施工和照明用电应按规定负荷进行设计安装，应有超负荷、防漏电装置，整个施工现场用电配线采用三相五线制，线路布置要规范化。严格执行一机一闸一漏电开关的规定。

4.2 所有机械装置均应有防护装置及保险装置，机械操作人员开工前应按操作规程进行试运转和检查。

4.3 夜间施工要有足够的照明设备，要指定电工值班，非电工禁止乱接乱拉线路。

4.4 安装、维修的拆除临时用电必须由现场电工完成，电工必须持证上岗。严禁非电工任意搭线、牵线、开启电箱、移动电箱等。

4.5 现场电工要经常检查用电线路、设备情况，及时消除隐患。

4.6 使用所有用电设备机具时，操作人员应穿绝缘胶鞋并戴绝缘手套。

5 、脚手架施工现场防火安全防范措施

5.1 脚手架上禁止抽烟。

5.2 坡脚设置防火、灭火设施。

5.3 坡脚禁止堆放易燃物品。

6 、安全应急措施

6.1 任何人发现任何事故，应及时向工地领导或安全员报告，并看守现场，对现场伤员进行紧急抢救；

6.2 工地领导或安全员视事故情况作出是否向更高一级报告决定，但无论事故大小，都应将其记录在案，并报告业主

6.3 出现伤员时，如条件许可，应现场作适当处理，并及时向“ 120”求救；

6.4 如发生火灾事故，应即向“ 119”报警，清楚告知火灾位置、起火时间、起火物质等，同时组织自救；

6.5 对任何事故，都应按照“四不放过”的原则，认真分析事故发生原因、后果，分清当事人的责任，对有关人员进行适当的处理，对整改项及改进措施的落实，对所有施工人员进行广泛教育。

第八章脚手架的检查与验收

1、脚手架必须由持有效上岗证的专业技术人员搭设。

2、进行分段验收和检查，每搭设三步脚手架验收一次，发现有不符合要求的应迅速整改。

3、外脚手架分段验收严格按( JGJ130-2001)中“外脚手架检查评分表”所列项目和施工方案要求的内容及有关规定进行检查。由公司组织验收，并填写验收记录表，并由项目经理、施工员、安全员签证方能交付使用。

4、架体内宜每层封闭(进行隔离) ；如确有困难，不能大于4步，且应用安全网兜底。

5、脚手架验收合格后，挂《脚手架验收合格证》方可使用。合格证应挂在显眼处。

6、禁止随意拆除架体构件、拉结件及安全防护设施，若需进行调整，须经技术人员及安全员同意，通过外架施工人员进行。

7、保养工作是维护脚手架使用安全的一项重要保障措施，脚手架在使用过程中，必须定期、经常性对脚手架进行保养维护，使脚手架始终处于安全可靠的使用状态。

第九章外脚手架搭设的安全技术措施

1、钢管架应设置避雷针，并联通大横杆避雷联通，形成避雷网络，并检测接地电阻不大于

10Ω。

2、外脚手架必须及时维修加固，以达到坚固稳定，确保施工安全。

3、外脚手架严禁钢木混搭，禁止扣件、绳索、铁丝混用。

4、外脚手架搭设人员，必须持证上岗，并正确使用安全帽、安全带，穿防滑鞋。

5、严格控制施工荷载，脚手板不得集中堆料施工。

6、控制扣件螺栓，拧紧力矩，采用扭力矩应控制40-50N· m的范围内。

7、严禁脚手板存在探头板，铺设脚手板以及作业时，应尽量使施工荷载内、外传递平衡。

8、保证脚手架的整体性。

9、在脚手架使用期间，严禁拆除下列杆件：

（1）主节点处的纵横水平杆，纵横扫地杆。（2）连接杆。

10、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。

11、当有六级及六级以上大风和雾、雨天气时，应停止脚手架搭设与拆除作业。

第十章外脚手架拆除的安全技术措施

1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行交底后才准备工作，作业计划一般包括：拆架的方法和步骤、安全措施、材料堆放地点、劳动组织安排等。

2、拆架应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。

3、拆架的高处作业人员应戴安全帽，系安全带，扎裹脚，穿软底防滑鞋。

4、拆架的程序应遵守由上而下，先搭后拆的原则，即先拆安全网、脚手片、防护栏杆，剪刀撑、斜撑，而后拆大横杆、小横杆、立杆等，并按一步一清原则依次进行。严禁上下同时进行拆架作业。

5、拆立杆时，要求先拉住立杆，再拆开最后两个扣件，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件。

6、拉结点应随拆除进度逐层拆除。分段拆除高度不应大于2步。

7、拆除时要统一指挥、上下响应、动作协调，当解开与另一人有关的结扣时，应先通知对

方，以防坠落。

8、拆架时，严禁碰撞脚手架附近电源线，以防触电事故。

9、在拆架时，不得中途换人，如必须换人时应将拆除情况交代清楚后方可离开。

10、拆下的材料要徐徐下运，严禁抛掷，运至地面的材料指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。

11、脚手架拆除，应配备良好的通讯装置。

12、输送至地面的杆件，应及时按类堆放，整理保养。

13、当天离岗时，应及时加固未拆除部分，防止存留隐患造成离岗后的人为事故。

14、如遇强风、雨等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。

15、翻掀垫铺木板(当有人员站立位置后)应自外向里翻起竖立，防止外翻的木板内未清除的残留物从高处坠落伤人。

16、拆除外脚手架安全网前，应先行撒水降尘，减少二次扬尘污染。

17、拆除前在警戒区域内，电线和机械设备全部拆除和移位到安全区域内，应关闭电闸，在警戒区域内的临时设施全部先行拆除。

18、拉结必须按拆到哪里解到哪里的方法，严禁先行全部解开拉结，再拆除。

第十一章工程应急救援预案

1、正确认识危险源的数量级分布情况：

(1) 危险源的数量分别为高空坠落、物体打击、雨季、触电等。

(2) 高空坠落和物体打击危险源分布为：削坡、脚手架安装和拆除作业、钢筋绑扎、模板安装与拆除、注浆、喷射砼等作业。

(3) 雨季危险源主要为施工期间受汛期雨水渗入坡体造成山体失稳。

(4) 机械伤人危险源分布为施工机械操作、车辆运输及机械修理等过程中。

(5) 触电伤人危险源主要为电缆拖地、工人随意接电、电炉等。

2、安全组织机构贯彻“安全第一，预防为主”的方针和“管生产必须管安全”的原则，确保施工生产的安全。

2.1 成立以项目经理为首的安全领导小组，项目安全主任全面负责。

2.2 项目部成立了安全部，在安全部有安全主任和专职安全工程师，各施工班设兼职安全员，作业工段班组设义务安全员。

3、现场医疗救护

现场医疗救护是对病人提供紧急的监护和救治，给伤病员以最大生存机会，急救一定要遵循以下五个急救步骤：

3.1 调查事故现场，调查时要确保对你、伤病员或其他任无任何危险，迅速使伤病员脱离危险场所，尤其是施工现场，更是如此。

3.2 初步检查伤病员，判断其神志、气管、呼吸循环是否有问题，必要时立即进行现场急救和监护，使伤病员保持呼吸畅通，视情况采取有效的止血、防止休克、包扎伤口、固定、保存好断离的器官或组织、预防感染、止痛等措施、

3.3 同步呼救，在施救的同时，另派人拨通120，通知救护人员和车辆，并继续进行施救，一直要坚持到救护人员或其他施救者到达现场接替为止。此时还应反映伤病员的伤情和简单的救治过程。

3.4 如果没有发现危机伤病员的体征，可作第二次检查，以免遗漏其他的

损伤、骨折和病变。这样有利于现场施行必要的急救和稳定病情，降低病发症和伤残率。

3.5 安全事故救护单位

根据本工程项目所处的位置，确定在贵州省松桃苗族自治县第一人民医院。

4、社会支援

加强项目所在地的公安、消防大队、就近医院急救中心等部门的联系，一旦发生险情时，确保紧急救援。

医疗救护联系电话：120 交通警察联系电话：122

消防大队联系电话：119 公安部门联系电话：110

附件 2 扣件式落地架计算书计算依据：

1 、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011

2 、《建筑地基基础设计规范》GB50007-2011

3 、《建筑结构荷载规范》GB50009-2001

4 、《钢结构设计规范》GB50017-2003

、脚手架参数

、荷载设计

计算简图：

立面图

三、纵向水平杆验算

纵、横向水平杆布置

承载能力极限状态

q=1.2 ×(0.033+G kjb ×l b/(n+1))+1.4 ×G k×l b/(n+1)=1.2 ×(0.033+0.15 ×3/(3+1))+1.4 ×1×3/(3+1)=1.03kN/m

正常使用极限状态

q'=(0.033+G kjb ×l b/(n+1))+G k×l b/(n+1)=(0.033+0.15 ×3/(3+1))+1 ×

施工电梯防护脚手架工程施工方案

专业文档 、编制依据 1、西安*****新建16号高层住宅楼工程施工图纸 2、〈建筑施工手册》 3、〈建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 ) 4、〈建筑施工安全检查标准》JGJ59-99) 二、工程概况 本工程由XX开发建设，工程地点位于西安市南郊，友谊东路南侧。本工程为地下一层，地上二十七层，为纯剪力墙结构。 施工电梯即搭设在主楼楼北侧东西两端阳台位置，施工电梯与主体之间搭设防护脚手架、卸料平台。 三、材料要求 1、钢管脚手架采用外径48mm、壁厚3.5mm钢管，钢管外表面锈蚀深度不大于0.5mm ,钢管上严禁打孔。 2、扣件使用前应进行质量检查，发现有裂缝、变形的严禁使用。滑丝的螺栓必须更换，并应进行防锈处理。 3、底座采用50mm厚木板铺设，木板上设钢板底座。 4、脚手板采用木脚手板，宽度不小于200mm ,厚度不小于50mm ,两端用直径4 mm的镀锌铁丝箍两道。腐朽的脚手板不得使用。 5、密目网和安全平网应符合国家验收规范的要求，并经现场试验合格。 四、基础设置 落地脚手架基础设置在混凝土垫层上，立杆下铺50mm厚木脚手板并放置150 X150mm钢板底座。 五、脚手架搭设

防护脚手架为三排落地钢管脚手架，总高79.24m，脚手架42.45m以下为双立杆，42.45m-79.24m 改为单立杆。脚手架立杆纵距（l a）为0.9m、1.5m、0.9m、1.5m、0.9m （计算取1.5m），立杆横距（l b）为0.9m，横杆步距（h）为1.2m，内立杆距建筑物外墙皮0.3m，采用单杆剪刀撑（如附图所示）。 1、脚手架必须设置纵横向扫地杆。纵向扫地杆应米用直角扣件固定在距底座上皮150mm处的立杆上。横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 2、每根立杆底部应设置50mm厚垫板。内立杆距建筑物外墙皮0.3m ,采用单杆剪刀撑。 立杆必须用连墙件与建筑物可靠连接。立杆接长必须采用对接扣件连接，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm ,各接头中心至主节点 的距离不宜大于步距的1/3。 3、纵向水平杆设置在立杆内侧。横向水平杆在主节点处必须设置，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。靠墙一端的外伸长度为150mm。 4、作业层上横向水平杆两端均采用直角扣件固定在纵向水平杆上，间距750mm。 作业层脚手板应铺满、铺稳，离开墙面120-150mm。铺设时可采用对接铺设，也可采用搭接铺设。对接铺设时，接头处必须设置两根横向水平杆，脚手板外伸长度130-150mm ,两块脚手板外伸长度的和不应大于300mm。搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm ,其伸出横向水平杆的长度不 应小于100mm。其板长两端均应与支承杆可靠的固定。 5、连墙件采用短钢管用扣件固定在剪力墙洞口，沿洞口高度上、中、下设置三

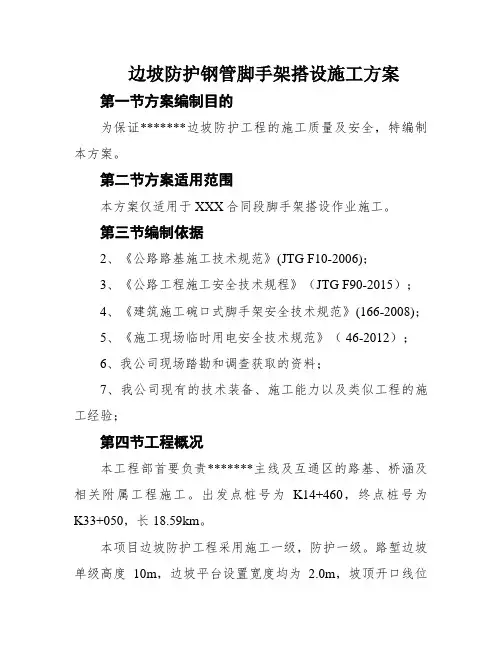

边坡防护钢管脚手架搭设施工方案

第一节方案编制目的为保证*******边坡防护工程的施工质量及安全，特编制本方案。 第二节方案适用范围 本方案仅适用于********第二合同段脚手架搭设作业施工。 第三节编制依据 1、《公路工程质量检验评定标准》(JTGF80/1-2012)； 2、《公路路基施工技术规范》(JTGF10-2006)； 3、《公路工程施工安全技术规程》（JTGF90-2015）； 4、《建筑施工碗口式脚手架安全技术规范》(JGJ166-2008)； 5、《施工现场临时用电安全技术规范》（JGJ46-2012）； 6、我公司现场踏勘和调查获取的资料； 7、我公司现有的技术装备、施工能力以及类似工程的施工经验； 第四节工程概况 本项目部主要负责*******主线及互通区的路基、桥涵及相关附属工程施工。起点桩号为K14+460，终点桩号为K33+050，长。 本项目边坡防护工程采用施工一级，防护一级。路堑边坡单级高度10m，边坡平台设置宽度均为，坡顶开口线位置设置倒角，开挖边坡与自然山坡采用圆顺衔接。本工程根据地质条件，对于山体岩层比较破碎，节理、裂隙发育和有结构滑动面的边坡均采用人字形骨架锚杆护坡施工，为方便及安全施工，人字形骨架锚杆护坡施工时均需采用脚手架搭设施工作业平台。 第五节脚手架的材质要求 从施工工期、质量和安全要求等多方面综合考虑，结合以往施工经验，拟采用落地式双排扣件式钢管脚手架，脚手架材质要求如下：

1、钢管，选用外径48mm，壁厚，钢材强度等级Q235-A，钢管应平直光滑，有严重锈蚀、弯曲或裂纹的钢管不得使用。 2、扣件采用可锻铸造扣件，应符合建设部《钢管脚手架扣件标准》的要求，不得有裂纹、气孔、缩松、沙眼等锻造缺陷，扣件的规格应与钢管相匹配。 3、脚手板、脚手片需符合有关规范要求。 第六节脚手架的搭设流程及要求 脚手架搭设的工艺流程为：场地平整、夯实(材料配备)→定位、设置底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→防护栏杆。 立杆间距 脚手架立杆纵距，横距，步距；连墙杆间距竖直，水平（即二步三跨），里立杆距边坡。 大横杆、小横杆设置 （1）大横杆在脚手架高度方向的间距为，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为15cm。 （2）外架子按立杆与大横杆交点处设置小横杆，以形成空间结构整体受力。 剪刀撑 脚手架外侧立面的整个长度和高度上设置剪刀撑，剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于15cm。 脚手板、脚手片的铺设要求 （1）脚手架铺板采用5cm厚30cm宽的木板或竹跳板，脚手板不得损坏、开裂，保证有足够的强度，防止在活动荷载作用下断裂。 （2）脚手板与脚手架之间必须绑扎牢固，板端伸出长度为15cm～30cm，能够保证脚手板有足够的固定长度，又防止脚手板探头过多而翘头坠落。 连墙件 （1）脚手架与边坡按水平方向，垂直方向，设一拉结点。 （2）拉结点应保证牢固，防止移动变形，应尽量设置在外架大小横杆接点处。 （3）边坡顶部处需加密拉结点，加强管架稳定性。

边坡防护工程脚手架方案设计

实用文档 G352长坪（湘黔界）至松桃公路改扩建工 程 K28+600-K28+970 右侧边坡防护 脚手架施工方案 编制： 审核： 审批： 贵州建工集团

实用文档 月十九日二О一六年 十

目录 第一章 编制依据 (17) 第二章 工程概况 . (18) 1 、施工安排 第五章 材料选择 . (22) 1 、钢管 . ................................... 2 、扣件 . ................................... 第六章 脚手架搭设 . (23) 第七章 安全保证措施 . (25) 第八章 脚手架的检查与验收 (29) 第九章 外脚手架搭设的安全技术措施 (29) 第三章 施工进度计划 (18) 第四章 方案选择 . ............................... 1、边坡治理工程对脚手架的要求 2、边坡治理工程中脚手架的结构特点 3、脚手架的结构设计 .......... 4、脚手架搭设方案 (19) (19) (19) (20) (20) 22 22 第十章 外脚手架拆除的安全技术措施 (30) 第十一章 工程应急救援预案 (31) 附件 扣件式落地架计算书 (34)

附件1：脚手架搭设专项施工方案 第一章编制依据 为保证本工程脚手架搭设的施工安全，脚手架搭设系统的设计、施工和验收 应满足但不限于下列文件、规范、标准和国家、企业的相关规定要求： 1、G352长坪（湘黔界）至松桃公路改扩建工程K28+600-K28+970右侧 边坡防护工程施工图。 2、中国建筑工业出版社出版的《建筑施工手册》 第二章工程概况 预应力锚钉布置于G352 长坪（黔湘界）至松桃公路改扩建工程K28+600-K28+970段右侧边坡坡面上。

脚手架硬质封闭安全防护施工方案-(1)

******** 脚手架工程 安 全 防 护 专 项 方 案 编制人： 审核人： 审批人： ********公司 编制日期：2018年4月8日 目录 第一章工程概况 (3) 第二章编制依据 (3) 第三章施工部署 (4) 第四章脚手架及安全防护的材质要求 (5) 第五章脚手架的构造及搭设要求 (6) 第六章脚手架的拆除要求 (10) 第七章脚手架搭设的安全技术措施 (10) 第八章脚手架上施工作业的安全技术措施 (11) 第九章脚手架拆除的安全技术措施 (11) 第十章文明施工要求 (12)

******** 南立面、西立面脚手架工程 安全防护专项方案 一、工程概况 ********工程，位于****************，*******，本工程为30层高层住宅，剪力墙结构，建筑高度90.5m。总建筑面积约50000m2；设一层地下室，层高3.75m。 本工程建设地点位于闹市中心，施工场地极为狭小，施工中要保证西立面原有建筑物提防高空坠物安全是安全防护工作中的重中之重，数十米高空的任何坠物都可能造成人员伤亡事故，危险程度极大。因此，本工程的安全防护工作尤其重要，要做到防高空落物是本工程施工中要注意的重点和难点。为保证人员的生命财产安全，在施工中必须做好切实可行的安全防护措施，保证工程施工的顺利进行。综合考虑现场实际情况等各方面的因素，特制定脚手架的安全防护专项施工方案。 二、编制依据 依据********施工图纸、及结合现场踏勘实际情况；依据国家现行的有关建设工程现场管理规定、安全技术规范与操作规程，省市有关安全、文明施工等规定。 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001，JGJ130-2002）。

脚手架专项施工方案(含计算方案)

目录 一、工程概况 (2) 二、搭设方案 (2) 1、落地式双排双立管脚手架搭设方法 (2) 三、脚手架安全设施 (3) 1、安全网架设 (3) 2、防电避雷的措施 (4) 3、安全标志的悬挂 (4) 四、安全技术措施 (4) 五、脚手架检查及验收 (4) 1、脚手架及其地基基础应在下列阶段进行检查与验收； (4) 2、脚手架使用中，应定期检查下列项目； (5) 3、检查验收组织机构人员： (5) 六、落地式脚手架设计计算 (5) 七、脚手架拆除安全要求 (15)

脚手架施工方案 一、工程概况 本工程位于浏阳市行政中心东南角（临复兴路），建筑层数为六层，建筑总高23米。主要为钢筋砼框架结构。建筑面积：7081.43平方米。基础采用人工挖孔桩，建筑结构的安全等级为二级；地基基础设计等级为乙级；建筑物耐火等级为二级。 二、搭设方案 根据现场实际施工情况，本工程采用落地式脚手架，双排双立管落地式脚手架搭设高度为27米，在第六层钢筋与建筑主体结构拉结卸载，双排双立管落地式脚手架搭设在硬化水泥地面上，选用Φ48×2.75钢管，所有钢管、扣件及辅助材料均为符合标准规定：钢管有弯曲、压扁、打孔、锈蚀等缺陷的不得使用；扣件不得有裂纹、气孔、疏松、砂眼等缺陷，扣件应转动灵活、无锈蚀；脚手板不得有腐朽、缺片等。 1、落地式双排双立管脚手架搭设方法 ⑴基础 脚手架基础在结构楼面上加木垫块，立杆基础上设置预制垫块。每层的搭设高度不超过两个步距，每搭设一步脚手架后应按照JGJ130－2001的有关规定校正步距、纵距、横距及立杆的垂直度，底座垫板均应准确地放在定位线上。 ⑵立管的搭设 立杆纵距1.45 米，内立杆距建筑物外边0.30m，每根立杆设置垫板，立杆垂直偏差应小于1/500。在底座上200mm 处用直角扣件设置一横向扫地杆和纵向扫地杆，横向扫地杆固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度时，必须将高处的纵向扫地杆向外延长两跨至立杆固定，长度不小于2 米。立杆用对接扣件连接对接扣件应交错布置，两根相邻立杆的接头不应设置在同一步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离小于步距的1／3。 ⑶水平杆的搭设 该工程的外脚手架为结构外脚手架，根据规范要求水平杆步距采用1.80 米。纵向

施工电梯防护外架施工方案._201902221952501

施工电梯防护外架施工方案 一、编制依据： 北京市茂天建筑设计有限公司设计图纸。 《建筑结构荷载规范》（GBJ9—87） 《冷弯薄壁型钢结构技术规范》（GBJ18—87） 《建筑施工脚手架实用手册》（第一版1994） 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001 二、工程简介 本工程位于北京市石景山区鲁谷路南侧，紧八宝山南路，本工程为一栋地上二十四层、地下两层的高层住宅楼，结构形式为全现浇钢筋砼剪力墙，工程总建筑面积为18672 平方米，檐口高度为76.6 米， 标准层高2.7 米。 本工程结构施工至十五层时，安装施工外用电梯，位于西立面J —K/1—4 轴之间，在施工电梯紧靠墙面与阳台需搭设防护外架。脚手架采用双排落地式钢管脚手架。在40m 以下采用双立杆，40m 以上采用单立杆，脚手架立面满挂细目安全网。 三、施工材料安排 1、钢管采用外径48mm ，壁厚3.5mm 的焊接钢管，钢管材质使用力学性能适中的Q235 钢，其材质应符合《碳素结构钢》（GB700 —88）的相应规定。应涂刷防锈层，钢管端部切口平整，禁止使用明 显变形、裂纹和严重锈蚀的钢管。 2、脚手板要求：采用冲孔钢脚手板，脚手板上不得有裂纹和硬

弯，并应有防滑、防积水构造措施。 3、扣件要求：有出厂合格证，材质符合国家标准《钢管脚手架扣件》（GB15831）的规定。从外观上检查，不得有裂纹、气孔、缺爪、螺栓断丝，或滑丝等现象。 4、木方垫板要求：尺寸为200×50mm，长度不小于2m。 5、安全网要求：安全网必须选用总包方备案的合格分供方的产品，进场必须经总包安全部验收合格后方可使用。 四、施工电梯外防护架施工部署 1、平面布置 在施工电梯安装完以后，在建筑物与施工电梯之间搭接防护架及水平运输通道，见图示（1） 2、人员组织 在项目部的生产经理、安全员主抓，成立搭设小组，在施工过程中由项目安全、技术部门监督操作。 3、施工计划 以施工电梯安装楼层的高度而定，保证每个楼层都满足运输防护要求。 4、主要材料

施工电梯防护脚手架工程施工方案

专业文档 一、编制依据 1、西安*****新建16号高层住宅楼工程施工图纸 2、《建筑施工手册》 3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001） 4、《建筑施工安全检查标准》（JGJ59-99） 二、工程概况 本工程由×××开发建设，工程地点位于西安市南郊，友谊东路南侧。本工程为地下一层，地上二十七层,为纯剪力墙结构。 施工电梯即搭设在主楼楼北侧东西两端阳台位置，施工电梯与主体之间搭设防护脚手架、卸料平台。 三、材料要求 1、钢管脚手架采用外径48mm、壁厚3.5mm钢管，钢管外表面锈蚀深度不大于0.5mm，钢管上严禁打孔。 2、扣件使用前应进行质量检查，发现有裂缝、变形的严禁使用。滑丝的螺栓必须更换，并应进行防锈处理。 3、底座采用50mm厚木板铺设，木板上设钢板底座。 4、脚手板采用木脚手板，宽度不小于200mm，厚度不小于50mm，两端用直径4 mm的镀锌铁丝箍两道。腐朽的脚手板不得使用。 5、密目网和安全平网应符合国家验收规范的要求，并经现场试验合格。 四、基础设置 落地脚手架基础设置在混凝土垫层上，立杆下铺50mm厚木脚手板并放置150×150mm钢板底座。

五、脚手架搭设 防护脚手架为三排落地钢管脚手架，总高79.24m，脚手架42.45m以下为双立杆，42.45m-79.24m改为单立杆。脚手架立杆纵距（l a）为0.9m、1.5m、0.9m、1.5m、0.9m（计算取1.5m），立杆横距（l b）为0.9m，横杆步距（h）为1.2m，内立杆距建筑物外墙皮0.3m，采用单杆剪刀撑（如附图所示）。 1、脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮150mm处的立杆上。横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 2、每根立杆底部应设置50mm厚垫板。内立杆距建筑物外墙皮0.3m，采用单杆剪刀撑。 立杆必须用连墙件与建筑物可靠连接。立杆接长必须采用对接扣件连接，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。 3、纵向水平杆设置在立杆内侧。横向水平杆在主节点处必须设置，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。靠墙一端的外伸长度为150mm。 4、作业层上横向水平杆两端均采用直角扣件固定在纵向水平杆上，间距750mm。 作业层脚手板应铺满、铺稳，离开墙面120-150mm。铺设时可采用对接铺设，也可采用搭接铺设。对接铺设时，接头处必须设置两根横向水平杆，脚手板外伸长度130-150mm，两块脚手板外伸长度的和不应大于300mm。搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不

边坡脚手架计算书

边坡脚手架计算书 1 概况 对土质大于20m、石质大于30m 的挖方边坡为高边坡，TJ07施工段高边坡共计12 处，最大边坡高度为，长度合计1612m（单侧）。设计处理的方案有：骨架植草、挂网喷播植草、锚杆（索）格梁等防护加固形式，设计要求边坡开挖一级支护一级。 施工脚手架作为上述施工项目作业的载体，在高边坡支护设施中占有极高的地位，涉及施工安全、进度及文明施工、工程质量，需要按要求进行设计、组织审批，并严格按要求进行施工。 2 编制依据 脚手架施工图纸中所涉及的依据及规范： 1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130－2011）； 3、《建筑结构荷载规范》(GB 50009-2012) 4、《建筑边坡工程技术规范》(GB50330-2013)； 5、《建筑施工高处作业安全技术规范》(JGJ80-2016)； 6、边坡支护设计图、地勘资料及施工现场土质实际情况等； 3 脚手架计算 参数信息 脚手架参数 搭设尺寸为：立杆的纵距为，立杆的排距为，横杆的步距为，斜杆间距；立杆采用单立管；下层斜杆距离坡面距离为米；大横杆在上，搭接在小横杆上的大横杆根数为2；采用的钢管类型为Φ48×（详见图1）；横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为。 图1 落地脚手架示意图 活荷载参数 施工荷载均布参数根据《扣规》查表可得(kN/m2):（包括施工过程中的钻机的冲击荷载）；脚手架用途:普通施工脚手架，同时施工层数:1。 静荷载参数 每米立杆数承受的结构自重标准(kN/m2):；脚手板自重标准(kN/m2):；安全设施与安全网(kN/m2):；脚手板铺设层数:1；脚手板类别:马道板脚手板。（以上参数均可以查表得到）地基参数 地基类型:既有边坡岩石；地基承载力标准值(kN/m2)：400；基础底面扩展面积(m2)：。 图2 脚手架基础示意图 脚手架计算 大横杆的计算 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 均布荷载值计算

脚手架专项施工方案(1)

施工组织设计（方案）报审表一工程概况： 1、该工程位于青岛市开发区齐长城路以南,五台山路路以北,西邻昆仑山庄，东邻山大医院。由青岛秀兰房地产开发有限公司投资开发，青岛市建筑设计研究院集团股份有限公司设计，山东琴岗工程建设监理有限责任公司监理(非人防)，青岛信达工程管理有限公司监理（人防），江苏南通三建集团有限公司承建。 2、该工程建筑物占地基本为四方形，建筑总面积约为13.1万平方米。工程为地下二层，其中负二层为人防部分负一层为非人防部分；地上由10#~14#、17#楼六栋住宅楼和两层商业网点组成，其中13#楼为18层，其余均为33层。人防部分基础绝对标高为37.059~32.515m，地下二层层高为4.95m，地下一层层高为3.95m，各楼座建筑高度分别为：10#楼95.85m、11#楼95.85m、12#楼96m、13#楼54.1m、14#楼98.30m、17#楼96.00m。 二、安全和文明施工目标 1.安全目标： 全面贯彻国家“安全第一、预防为主”的安全方针，加强安全教育，确保安全生产。杜绝重大人员伤亡事故，机械及火灾事故，一般事故频率控制在0.5‰以内。 2.文明施工目标： 切实做到施工现场的安全文明施工的要求,切实开展”两型,五化”.创青岛市标准化示范工地。 3.环境保护目标 贯彻ISO14001环境管理体系要求，树立全员环保意识，最大限度的减少人为环境污染。 三、脚手架施工方案：本工程脚手架搭设形式分为两种：落地式脚手架和型钢悬挑式脚手架。落地式脚手架主要应用于地下室、网点及部分主楼，型钢悬挑式脚手架主要应用于主楼。 1、地下室落地脚手架搭设： 1.1、地下室脚手架设置双排立杆，搭设宽度0.9m；架体内侧立杆与地下室外墙外皮之间的距离为0.3m（要保证结构施工和地下室外墙卷材防水的施工）；立杆纵向间距1.5m，步距1.8m。连墙件设置利用基坑侧边支护锚杆与小横杆焊接设置，二步三跨设置连墙件，水平间距不超过4.5米，上下梅花形设置。 1.2、地下室脚手架连续设置纵向剪刀撑，剪刀撑设置在架体内侧立杆上（因外侧随基坑面搭设不规则，无法设置剪刀撑）。 2、网点落地式脚手架搭设： 2.1、脚手架在网点周围自然土上垫木道板及钢底座直接搭设，脚手架搭设高度为+8m。 2.2、架体搭设宽度0.9米，立杆纵距1.5米，架体步距为1.8米；架体内侧立杆距离外墙面的距离为0.25米。每步架铺设竹芭标高处，架体内增设两根大横杆，间距300mm。每步架在外侧立杆处设置两根护身栏杆，间距为600mm。 2.3、连墙件竖向间距 3.6米，水平向间距不超过 4.5米；在边缘梁砼内予埋短钢管，与架体扣件连接。 2.4、外侧纵向剪刀撑连续布置。 3、主楼落地式脚手架搭设：10#、11#、12#、17#主楼落地式脚手架搭至地下室顶板砼浇注完成后，再在地下室顶板上继续搭设主楼落地式脚手架。连墙件的设置，脚手架立杆纵距、步距、剪刀撑的设置同网点落地式脚手架。13#、14#主楼落地式脚手架搭设在地下室落地式脚手架上，连墙件的设置为二步三跨，脚手架立杆纵距、步距、剪刀撑的设置同网点落地式脚手架。10#、11#、12#、14#、17#楼落地脚手架搭设至3层顶，搭设高度为8.7m，其中14#楼搭设高度为14.7m；13#楼落地脚手架搭设至6层顶，搭设高度为22.4m。 4、主楼悬挑脚手架搭设： 4.1主楼悬挑脚手架采用型钢悬挑，型钢型号为16#工字钢。分层次悬挑。悬挑层次如下：10#、11#、12#、14#、17#楼分别在4层、10层、16层、22层、28层进行悬挑，共悬挑五次；13#楼在7层、13层进行悬挑，共悬挑二次，每次悬挑不超过7层高度为20米。本工程主楼层高为2.9米，根据规范要求主楼每6层一悬挑，悬挑脚手架搭设高度为17.4米。 4.2、脚手架搭设数据：立杆纵距1.5米（当排布不符合1.5米模数时，以小于1.5米为原则进行排布）；架体搭设宽度0.9米；架体与墙体之间的缝隙为0.25米（外墙外模拆除后，将该缝隙用小块模板或平网层层进行封闭至小于0.15米标准）；架体步距1.8米。 4.3、工字钢悬挑长度1.6米，楼板上搁置长度不小于2米；工字钢在立杆安放处事先焊接φ20以上的钢筋（长度大于100mm），防止立杆滑移。 4.4、工字钢铺设原则：在外窗洞口处直接安放与楼板上，当遇上翻≤200mm的梁时，工字钢必须放置于上翻梁上部；当遇上翻≥200mm梁时，工字钢可从上翻梁内穿过，但是千万不能把梁主筋切断。工字钢穿剪力墙处，浇注墙体砼时预埋工字钢洞口（洞口高度250mm，宽度150mm）。 4.5、外墙在转角处设置斜向工字钢，该工字钢采用预埋铁件焊接固定。 4.6、工字钢在楼板上搁置段至少设置两根刚性锚固点，锚固点采用φ16圆钢预埋在楼板上。端部锚固点距离工字钢端部距离为200mm，另一道锚固点距离外墙内侧面距离为300mm。 4.7、工字钢斜拉卸荷采用φ14钢丝绳进行。每根工字钢至少设置一根卸荷钢丝绳。钢丝绳在工字钢端部斜拉点采用φ16以上钢筋焊接防脱绳卡，长度50~100mm；钢丝绳在建筑物上的拉结点采用预埋φ16钢筋环（预埋于工字钢上一层），钢丝绳扣于锚环上，每端至少三个绳卡扣紧扣牢。 4.8、连墙件设置：二步三跨设置连墙件，横向距离不超过4.5米，上下呈梅花型布置。连墙件采用短钢管与事先预埋在边缘洞口上的短钢管扣件连接。4.9、剪刀撑设置：单面架体立杆根数大于3根的连续设置纵向剪刀撑；单面架体立杆根数少于3根的设置“之”字形剪刀撑。剪刀撑搭接长度不小于1米，采用至少三个转向扣件连接；剪刀撑必须与所有相交立杆采用转向扣件连接。 4.10、脚手架搭设严格按照脚手架搭设相关规范及青岛市建筑工程脚手架及模板管理暂行规定要求施工。 5、脚手架搭设材料要求： 5.1、采用Φ48×3.5的钢管；扣件：用可缎铸铁材质的接卡、十字卡、转卡等三种管卡； 5.2、悬挑梁：采用热轧16号工字钢，悬挑长度为1.6m；斜拉索：采用Φ14钢丝绳；脚手板：选用成品竹笆；档脚板：选用12mm厚的竹胶板，高度180mm，刷彩色警示条纹。围护：选用安监站准用的

脚手架、防护施工方案

脚手架、防护施工方案 （一）、脚手架 1、脚手架方案 因脚手架的采用既是施工阶段的维护与支撑，又是提供安全操作的场所，结合本工程的特点，方案选择如下： （1）内脚手架支模均采用满堂脚手架，间距、步距见支模方案部分，墙体砌筑、吊顶、内粉采用鹰架或现场搭设脚手架。 2）外墙脚手架主要采取双排落地式钢管脚手架或提升脚手架 1、外墙双排落地钢管脚手架 2.1 立柱构造要求 1）立柱接头除在顶层可采用搭接外，其余各接头必须采用对接扣件，对接、搭接应符合下列要求： 立柱上的对接扣件应交错布置，两个相邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的 距离不应小于500mm ，各接头中心距主节点的距离不应大于步距的1/3 ， 2）每根立柱均应设置底座过垫木、垫块。 （3）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm 处的立 杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。当立杆基础不在同一高度上时，必须将高处的扫地杆向低处延 长两跨与立柱固定。 4）纵向水平杆构造要求

①纵向水平杆设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上。 ②纵向水平杆在操作层的间距不宜大于400mm ③纵向水平杆的长度一般不宜小于 3 跨，并不小于6m 5）横向水平杆构造要求 双排架的横向水平杆两端应采用直角扣件固定在立柱上。 6）竹笆片铺设 竹笆片主筋应置于纵向水平杆方向，应采用对接平铺，四个角应用直径为 1.2mm 的镀锌钢丝，固定在纵向水平杆上。 7）建筑物连接 柔性连接，边梁预埋巾6钢筋@400mm，与立杆扣接，反钢管反撑。 8）支撑 ①剪刀撑

高边坡危岩治理工程脚手架专项施工方案(附计算书)

万州江南新区上部路C段与陈九路立交工程 东侧危岩治理工程 脚 手 架 方 案 编制单位：核工业志诚建设工程总公司 编制人： 审核人： 编制时间： 2015年12月20日

目录 第一节、工程概况------------------- 2 一、工程基本概况----------------------------------------------------------------- 2 陡崖多为砂岩组成，陡崖坡脚多为泥岩或砂质泥岩构成，由于砂泥岩的差异风化多在砂、泥岩交界地带形成岩腔。在陡崖间分布为斜坡，斜坡上主要为林地、灌木，地形坡角25°～45°。陡崖顶部为平缓地带，地形相对较平缓，地形坡角5°～15°，分布有大量农作物及植被。陡崖底部为上部路C段与陈九路立交工程。---------------- 2危岩治理工程主要工作量（见下表）： -------------------------------------------- 3 二、施工要求---------------------------------------------------------------------- 4 三、技术保证条件----------------------------------------------------------------- 4第二节、编制依据------------------- 5第三节、施工计划------------------- 6 一、施工进度计划（附表：施工进度计划表）------------------------------------ 6 二、材料与设备计划 -------------------------------------------------------------- 6第四节、施工工艺技术---------------- 8 一、工艺流程---------------------------------------------------------------------- 8 二、施工方法---------------------------------------------------------------------- 8 四、检查验收--------------------------------------------------------------------- 13第五节、施工安全保证措施----------- 16 一、组织保障--------------------------------------------------------------------- 16 二、技术措施--------------------------------------------------------------------- 18 三、监测监控-------------------------------------------------------------------- 25 四、应急预案-------------------------------------------------------------------- 26第六节、劳动力计划 ---------------- 28 一、专职安全生产管理人员 ----------------------------------------------------- 28

移动脚手架专项施工方案

一、编制依据 《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社； 《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000 《建筑施工安全检查标准》JGJ59-99 《建筑施工高处作业安全技术规程》JGJ80-91 建筑工程预防高处坠落事故若干规定（建质[2003]82号） 施工组织设计及施工图纸 二、工程概况 本工程为普洛斯（齐河）三期项目，含1栋单层锅炉（A12）、1栋单层门卫和2栋单层钢结构仓库（A-10、A-11）。位于德州市齐河园区北路以北，名嘉东路以西、名嘉中路以东。钢结构仓库的结构形式为门式钢架。A-1、A-11库均为四跨，跨度为24m-24m-24m-25m；含局部夹层，双坡屋面，檐口高度11.70m，屋脊高度13.15m；主要功能为仓库，仓库地面货物堆载为50KN/m2。 本工程建筑设计标高±0.00m等于绝对标高的数值，A-10、A-11库为23.325米；锅炉房（A12）为22.60米；门卫方为23.50米；建筑结构的安全等级为二级，设计使用年限50年。 总用地面积79311平方米，建筑面积47416平方米；其中A-10建筑面积23532平方米，A-11建筑面积23305平方米，A-12建筑面积390平方米，门卫建筑面积89平方米。 建筑层数：仓库A-10/A-11一层为主，局部二层；建筑层高：一层层高4.5米，二层层高6.0米。 仓库净高：10.5米（仓库地面到梁底或安装物最低点），但檐口附件净高不小于9.9米。 仓库净空高度10.5米，A12一层，层高6米；门卫一层，层高3.3米。 A-10/A-11库火灾危险等级：丙类二项火灾危险性仓库；设计耐火等级：A-10库/A-11库/A-12一级，门卫二级。 A-10/A-11库主体为门式钢架结构；A-12/门卫混凝土框架结构；设计耐久年限为50年。 三、脚手架方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点： 1、架体的结构设计，力求做到结构安全可靠，造价经济合理； 2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性及便于施工；

外脚手架防护施工方案

河南大学文科实验教学组团 外 脚 手 架 搭 拆 方 案 编制人： 审核人： 批准人： 河南七建工程集团有限公司

目录 1、编制依据 2、工程概况 3、脚手架总体设计方案 4、脚手架的要求 5、脚手架搭设 6、脚手架的检查与验收 7、脚手架的拆除 8、安全措施 9、脚手架计算书

一、编制依据 1、河南大学文科实验教学组团教学楼施工图纸 2、建筑施工高处作业安全技术规范（JGJ33-2001） 3、建筑施工扣件式钢管脚手架安全技术规范（JGJ-130-2011） 4、建筑施工手册（第三册） 二、工程概况

三、脚手架总体设计方案 1、根据工期综合各方面的考虑，经讨论、对比、分析后确定本工程外防护架采用Φ48×3.5钢管搭设四排脚手架，沿建筑物外围封闭搭设，结构施工阶段作为外防护架又作为屋檐支撑体系，装饰阶段作为外装饰脚手架。 2、考虑到建设单位对工期的要求及架子作为支撑体系架体的整体性，即四排脚手架同时搭设。主杆横距1.3m，纵距1.0m，步距1.5m，每层二步架为1.6m，脚手架内排立杆离墙距离为0.4m。脚手架外侧搭设剪刀撑。 3、脚手架搭设平面布置如下图：

四、脚手架的要求 1、脚手架的钢管采用Φ48×3.5焊接钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定，钢管的检查应符合下列规定： 1）应有产品质量合格证； 2）质量检验报告； 3）钢管表面应平直光滑，不应有裂缝、分层、错位、毛刺、压痕和深的划道。 4）钢筋外径、壁厚、端面等的偏差应分别符合《建筑施工扣件 式钢管脚手架安全技术规范》（JGJ-130-2011）中的规定。

高边坡脚手架计算书

高边坡脚手架计算书 一、参考规范 《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011 《建筑结构荷载规范》GB 50009-2001 《建筑边坡工程技术规范》GB 50330-2002 《碳素结构钢》GB/T 700-2006 《直缝电焊钢管》GB/T 12793-1992 《钢管脚手架扣件》GB 15831-2006 二、设计参数： 1、按照设计坡比1:0.5进行脚手架设计。 2、脚手板采用竹串片脚手板，其自重标准值为0.35KN/m2（见JGJ130规范表4.2.1-1）。 3、钢管尺寸均为φ48×3.5mm，其质量符合现行国家标准《碳素结构钢》（GB/T 700中）Q235-A级钢的规定（Q235钢抗拉、抗压、抗弯强度设计值f=205N/mm2，弹性模量E=2.06×105N/mm2）。 计算参数 ⑴、脚手架参数：双排脚手架搭设高度为24.3 m，立杆采用单立杆；采用的钢管类型为Φ48×3.5为增加安全系数，计算时重量按Φ48×3.5取值，力学参数按Φ48×3.0计算。因局部位置为三排立杆，在计算立杆强度及稳定性时按最大荷载发生位置取中间立杆计算。②、搭设几何尺寸：立杆的横距为0.9m，立杆的纵距按建筑物尺寸有1.5m 和1.6米，取大值1.6米计算。大小横杆的步距为1.8 m；每步距中部

外侧设一根大横杆作为防护栏杆；内排架距离墙0.45m；小横杆上不搭大横杆；小横杆每边伸出立杆尺寸按0.15米计算。③、横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为1.00；④、与结构的连接点，因为是改造工程，为尽量保护原有建筑主体，采用两步三跨，连接点采用钢管形成抱箍连接在原有框架柱上，竖向间距3.6 m，水平间距4.8 m，采用扣件连接，对没有柱子的部位采用楼板和铜管打孔连接。 2.活荷载参数 施工均布活荷载标准值:2.000 kN/m2；脚手架用途装修脚手架； 同时施工层数按2层计算； 3.风荷载参数 本工程地处牡丹江分局，按《建筑结构荷载规范》取值，基本风压0.27 kN/m2；风压高度变化系数μz，按C类地区（有密集建筑群市区），计算连墙件强度时取0.92，计算立杆稳定性时取0.74；风荷载体型系数μs 按密目安全网封闭，背靠开洞墙面，计算取值为1.236；（按Us＝1.3φ，其中φ＝1.2An/Aw,其中An为密目安全网挡风面积，Aw为迎风面积，密目网按2000目计算） 4.静荷载参数 每米立杆承受的结构自重标准值，按《技术规范》插值法计算:0.1278(kN/m)，因技术规范中计算简图中无步距中间栏杆，实际搭设计算时采用三排立杆的中间立杆，修正计算实际每米立杆荷载为：立杆1米，小横杆0.9/1.8=0.5米，大横杆1.6/1.8=0.89米，每个

脚手架工程专项施工方案

脚手架工程专项施工方案 一、编制依据 1、设计建筑、施工图纸 2、《建筑施工扣件式钢管脚手架安全技术规范》 3、《建筑施工安全检查标准》 4、脚手架施工安全强制性条文 5、建筑施工手册 6、施工平面布置图 7、有关法律、法规、规章、管理文件。 二、工程概况 凯东新城一期工程包括住宅AZ6、AZ7、AZ8和住宅AZ1、AZ2及部分商铺楼，AZ6、AZ7、AZ8三栋单体主楼及一层和三层裙楼商铺为一个整体建筑，AZ1，AZ2两栋单体主楼及一层和三层裙楼商铺为一个整体建筑，而两个整体建筑群又由三层裙楼商铺联系在一起，一层留消防通道和小区次入口，AZ6为16层高，AZ7为17层高，AZ8为18层高，AZ1为16层高，AZ2为18层高，商铺分一层和三层均有。 三、脚手架方案构思 因为基于总体施工方案考虑，在承台基础砼施工完毕后，即采取整个基坑先搭设满堂脚手架和外围双排脚手架施工剪力墙柱及结构梁直至施工首层楼板；部分脚手架需要

施工至3层楼板，再采用工字钢固定于3层楼板悬挑脚手架继续施工外围梁、柱，标准层楼板采用门架施工，待首层结构楼板砼达到规范强度拆除基坑内满堂钢管脚手架及基坑内建筑物外双排脚手架后再进行基坑全面回填。土方回填时上部结构可同时在施工，这样方可保证整个结构施工工期不受回填土影响，确保施工主体工期。回填土后约一个月后，从新搭设满堂脚手架进行砌筑及粗装修等施工。 二、施工准备 施工准备包括技术准备、材料和机械准备以成熟的作业条件。 2．1 技术准备 2．1．1 项目部技术人员和工长认真熟悉施工图纸，做到充分吃透图纸，并核对平面尺寸和标高，图纸相互间有无矛盾或错误，掌握设计内容及各项技术要求，了解整个凯东一期工程规模、特点、工程量和质量要求。 2．1．2 仔细熟悉整个建筑外轮廓，确保整个脚手架搭设实用不浪费。 2．1．3 认真熟悉脚手架施工规范，严格按照规范设计与搭设脚手架工程。2．2 材料和人员准备 2．2．1 做好钢管、扣件及撑头等主要材料的计划和采购进场组织工作，严格按照施工平面布置图要求指定地点堆放。 2．2．2 所有脚手架工人必须持证上岗，进场前进行安全、质量教育。 2．3 作业条件 2．3．1 目前还不具备搭设脚手架条件，一旦砼承台基础梁浇筑砼完毕达到一定强度条件，在承台表面铺板保护即可落脚搭设脚手架。

外防护脚手架搭设专项施工方案

外防护脚手架搭设方案 一、工程概况： 重庆人和康居（农转非安置房）六期2#、3#、2#裙楼、幼儿园位于高新区人和镇万年三支路，建筑面积约为：48000m2，总层数为：2#楼、3#楼±0.000以下4层，±0.000以上22层，2#裙楼±0.000以下4层、幼儿园共3层，结构类型：框架、剪力墙结构，总高度2#楼、3#楼共：90米、2#裙楼：18米、幼儿园12.8米，房屋外边总长度为：346.6M。 二、施工外防护架搭设方案： 本工程±0.000以上采用附着升降脚手架，±0.000以下采用扣件式钢管单排脚手架作为结构施工阶段施工外防护架，自-3层开始，-3层和-2层（搭设高度：9.700M）作为一个搭设段，-1层（搭设高度：7.200M）为一个搭设段，采用下撑上拉方法搭设，以支承上部脚手架自重及安全网重量，每层脚手架钢管均用水平钢管与已完成建筑物楼面上预埋的钢环相连结，保证外脚架水平方向稳定，外脚手架外侧用2000目密目网封闭。 三、架料的选择及构造： 本工程±0.000以下采用单排扣件式钢管脚手架作为结构施工阶段施工外防护架施工，确保施工安全及文明施工，根据施工的要求，悬挑钢管脚手架伸出墙体 1.2m，立杆间距1.8m,立横杆间距0.9m，并加剪刀撑，脚手架外侧用2000目密目式安全网封闭，并在脚手架底部满铺竹跳板和竹胶板。连墙方式采用刚性连接件与建筑物可靠连接，二步、三跨设置一道，斜杆等整体拉结杆应随施工搭升的架子一起及时设置。在外侧立面设置剪刀撑，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm，横向斜撑应在同一节间由底至顶呈之字型连续布置。 四、搭设安全防护计算： 常用数据： 1、φ235钢抗拉抗弯强度设计值：205N/mm2； 2、弹性模量：2.06×105N/mm2； 3、φ48×3.5钢管脚手架自重标准值：0.116KN/M； 4、脚手板自重标准值：0.35KN/M2； 5、安全网、栏杆、挡脚板自重标准值：0.14KN/m2； 6、φ48×3.5钢管截面特性：A=489mm2；I=12.19cm4； 截面特性：W=5.08cm3；回转半径：I=1.58mm； 理论重量：G=3.84㎏/m； 立杆稳定性验算：根据规范：N≤ψAf进行计算 钢管脚手架自重：116.1N/m×0.9×1.8=188.082N/m 脚手板自重：350N/㎡×1.2=420N/m

边坡防护钢管脚手架搭设施工方案

第一节方案编制目的 为保证*******边坡防护工程的施工质量及安全，特编制本方案。 第二节方案适用范围 本方案仅适用于********第二合同段脚手架搭设作业施工。 第三节编制依据 1、《公路工程质量检验评定标准》(JTG F80/1-2012)； 2、《公路路基施工技术规范》(JTG F10-2006)； 3、《公路工程施工安全技术规程》（JTG F90-2015）； 4、《建筑施工碗口式脚手架安全技术规范》(JGJ166-2008)； 5、《施工现场临时用电安全技术规范》（JGJ 46-2012）； 6、我公司现场踏勘和调查获取的资料； 7、我公司现有的技术装备、施工能力以及类似工程的施工经验； 第四节工程概况 本项目部主要负责*******主线及互通区的路基、桥涵及相关附属工程施工。起点桩号为K14+460，终点桩号为K33+050，长18.59km。 本项目边坡防护工程采用施工一级，防护一级。路堑边坡单级高度10m，边坡平台设置宽度均为2.0m，坡顶开口线位置设置倒角，开挖边坡与自然山坡采用圆顺衔接。本工程根据地质条件，对于山体岩层比较破碎，节理、裂隙发育和有结构滑动面的边坡均采用人字形骨架锚杆护坡施工，为方便及安全施工，人字形骨架锚杆护坡施工时均需采用脚手架搭设施工作业平台。 第五节脚手架的材质要求 从施工工期、质量和安全要求等多方面综合考虑，结合以往施工经验，拟采用落地

式双排扣件式钢管脚手架，脚手架材质要求如下： 1、钢管，选用外径48mm，壁厚3.5mm，钢材强度等级Q235-A，钢管应平直光滑，有严重锈蚀、弯曲或裂纹的钢管不得使用。 2、扣件采用可锻铸造扣件，应符合建设部《钢管脚手架扣件标准》的要求，不得有裂纹、气孔、缩松、沙眼等锻造缺陷，扣件的规格应与钢管相匹配。 3、脚手板、脚手片需符合有关规范要求。 第六节脚手架的搭设流程及要求 脚手架搭设的工艺流程为：场地平整、夯实(材料配备)→定位、设置底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→防护栏杆。 6.1 立杆间距 脚手架立杆纵距1.5m，横距0.95m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m （即二步三跨），里立杆距边坡0.4m。 6.2 大横杆、小横杆设置 （1）大横杆在脚手架高度方向的间距为1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为15cm。 （2）外架子按立杆与大横杆交点处设置小横杆，以形成空间结构整体受力。 6.3 剪刀撑 脚手架外侧立面的整个长度和高度上设置剪刀撑，剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于15cm。 6.4 脚手板、脚手片的铺设要求 （1）脚手架铺板采用5cm厚30cm宽的木板或竹跳板，脚手板不得损坏、开裂，保证有足够的强度，防止在活动荷载作用下断裂。 （2）脚手板与脚手架之间必须绑扎牢固，板端伸出长度为15cm～30cm，能够保证脚手板有足够的固定长度，又防止脚手板探头过多而翘头坠落。 6.5 连墙件 （1）脚手架与边坡按水平方向4.5m，垂直方向3.6m，设一拉结点。 （2）拉结点应保证牢固，防止移动变形，应尽量设置在外架大小横杆接点处。 （3）边坡顶部处需加密拉结点，加强管架稳定性。
