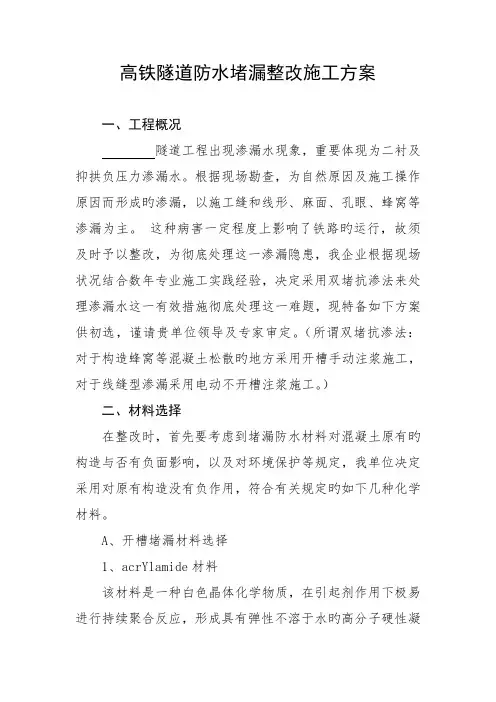

高铁隧道防水堵漏整治施工方案
一、工程概况
隧道工程出现渗漏水现象，主要表现为二衬及抑拱负压力渗漏水。根据现场勘查，为自然因素及施工操作因素而形成的渗漏，以施工缝和线形、麻面、孔眼、蜂窝等渗漏为主。这种病害一定程度上影响了铁路的运行，故须及时给予整治，为彻底解决这一渗漏隐患，我公司根据现场情况结合多年专业施工实践经验，决定采用双堵抗渗法来处理渗漏水这一有效措施彻底解决这一难题，现特备以下方案供初选，谨请贵单位领导及专家审定。（所谓双堵抗渗法：对于结构蜂窝等混凝土松散的地方采用开槽手动注浆施工，对于线缝型渗漏采用电动不开槽注浆施工。）
二、材料选择
在整治时，首先要考虑到堵漏防水材料对混凝土原有的结构是否有负面影响，以及对环境保护等要求，我单位决定采用对原有结构没有负作用，符合相关要求的以下几种化学材料。
A、开槽堵漏材料选择
1、acrYlamide材料
该材料是一种白色晶体化学物质，在引发剂作用下极易
进行连续聚合反应，形成具有弹性不溶于水的高分子硬性凝胶体，将漏水缝灌压填满阻止水的通行。
2、亚甲基双材料：
该材料是一种白色粉末状交联剂，跟AM材料结合后形成凝胶体，它是一种良好的吸水剂和保水剂在建筑灌浆作业中用作堵水剂。
3、过硫酸铵材料：
该材料是一种白色晶体状材料，与主剂等其他材料结合起到引发和氧化作用，同时可以控制凝胶体形成速度。
4、三乙醇胺材料：
该材料是一种无色至微黄色粘稠澄清液体，与主剂等其他材料结合起到促进和还原作用，使其形成的凝胶体有一定的粘性。
5、SC-FB-299防水抗渗剂
该材料是一种高效建筑防水涂料，是当今所有防水材料的更新产品，适用于混凝土的防水抗渗、堵漏、密实等，提高混凝土的自身防水和抗渗性能，是铁路、公路隧道的首选材料。
6、acrYlamide组合浆液的组成与配制
7、弹性FLW-QF腻子材料
FLW-QF弹性腻子，由高分子弹性材料精制而成，具有高弹性、耐水、耐磨、耐候、粘结力强等特点，FLW-QF弹性腻子可用于各种混凝土表面嵌填、修补并能承受很大的变形，因而被称为“牛筋腻子”，为隧道防水抗渗修补首选材料。
B、不开槽堵漏材料选择
1、丙烯酸盐主剂材料
该材料是一种白色晶体化学物质，在引发剂作用下极易进行连续聚合反应，形成具有弹性不溶于水的高分子硬性凝胶体，将漏水缝灌压填满阻止水的通行。
2、促进剂材料：
该材料是一种白色粉末状交联剂，跟AM材料结合后形
成凝胶体，它是一种良好的吸水剂和保水剂在建筑灌浆作业中用作堵水剂。
3、引发剂材料：
该材料是一种白色晶体状材料，与主剂等其他材料结合起到引发和氧化作用，同时可以控制凝胶体形成速度。
4、增塑剂材料：
该材料是一种无色至微黄色粘稠澄清液体，与主剂等其他材料结合起到促进和还原作用，使其形成的凝胶体有一定的粘性。
三、施工组织设计
1、施工准备及作业准备
A、主材料及辅助材料的准备，对于主材料丙烯酸盐、三乙醇胺、N-N亚甲基双丙烯酰胺、过硫酸铵和辅助材料SC-FB-299防水抗渗剂等派专人专职保管，以保证材料的质量和化学性能。
B、对于堵漏施工操作的基面进行必须的清理，对不实的基面进行必要的修补以保证整个工程的质量和观感。
C、对于施工环境作实地考查，对于温度、湿度、通风、日照等多方面的条件有全部的了解以便及时调整材料的配方调整，保证施工的质量和施工的连续性，以便在科学的工期内完成工作任务。
D、对于防水堵漏施工的主要设备注浆泵。采用我单位多年来根据实际经验而制成的高压快速注浆机。高压泵的最高压力为230kgf/c㎡，只需用电即可满足堵漏过程中复合的工艺要求，该机能在数秒之内封堵住高压漏水。
E、对于辅助工具冲击电锤，电镐，各类抹灰工具、五金小工具，料桶作充分的准备。
F、落实好材料、设备、另时设施的购置计划。
G、落实好施工人员技术配备计划。
H、据现场实际情况科学合理安排好工期计划。
I、指定好现场施工安全规范。
J、指定好施工质量、检查、监督、规定。
2、施工组织和设计方案、质量策划
本公司实行专人现场指挥，专业技术人员现场指导施工队长现场具体组织施工，派专人做好后勤保障以及施工工具及各种物资材料的供应和保管，派专门管理人员和甲方建设单位的有关部门协调好双方因施工出现的各种情况，以及搞好内部的施工质量和进度，有专业技术人员在现场对漏水情况的整治进行技术指导和质量监督。
3、设计堵漏方案
A、查找隧道二衬及抑供渗漏水来源，对隧道周围的水质、水源、土质等情况应进行调查，以便查明引起渗漏水的原因，为制定防水堵漏整方案提供依据。
B、从隧道混凝土结构上分析渗漏水的原因，要了解结构的强度、刚度和是否满足要求，以及地基是否存在不均匀沉降等问题。因为它可能导致结构开裂而造成渗漏同时修补堵漏工作应在结构稳定的情况下进行，也就是说渗水缝不再继续扩展的情况下进行。
C、了解施工情况，确定方案时，必须对施工过程中所整治的施工缝、线形缝、麻面缝、蜂窝等漏水处留设位置，处理方法等进行了解，以判断隧道渗漏水原因。还可通过：隧道蜂窝、麻面、孔洞的数量间接了解施工质量对隧道渗漏的影响。
四、工艺流程中的技术要点
A、查阅有关漏水整治的资料，了解前期施工情况，为下面堵漏整治提供理论依据。
B、搭脚手架要注意架空高度、宽度，保证行车的绝对安全，即要能移动，又要保证脚手架的牢固性、可靠性。
C、对漏水位置要求用适当的方法准确找出漏水点，然后借用电动工具开槽的预先采用无管空腔法设埋好注浆嘴，然后手动注浆施工，不开槽的打好注浆孔且上好止水针头（一般20-30cm打一孔），再采用高压快速注浆泵进行灌注丙烯酸盐组合浆液，注意控制A、B组浆液组合速度需在1分钟以上。注浆压力由低至高，可以从40-60-80-100kgf/C ㎡慢慢升至160kgf/C㎡，以保证浆液足够填满混凝土不密
实的地方，以迅速达到止水目的。
D、安装注浆止水针头及无管空腔设埋注浆嘴。
E：对于施工交接缝比较宽以及麻面结构松散部位采用开槽及表面抗渗处理后再进行注浆即可达到堵漏止效果。
F、对线、麻型位置要求要准确进行打孔，按渗水缝的倾斜30-75度或骑缝进行打孔，根据混凝土厚度控制打孔的深度，以便上好止水针头（借助工具埋设并紧固），为能使注浆注的饱满提供充分的前提准备。
G、对于隧道仰供出现的严重的渗漏水现象，采用acrglamide组合浆液进行灌注并丙烯酸盐浆液，以至充分达到止水效果。
H、试压，当粘合剂抹刷48小时后，进行试压，以避免注浆时受注浆压力的影响。
I、压浆，试压合格后，注浆压力掌握压配备富有施工经验的注浆技术人员进行操作。
J、加压，根据情况需要，压浆程序完成后15-20分钟进行重新加压一次，确保缝中浆液饱满。
K、剔除注浆针头以及封堵注浆嘴（确保浆液完全分散乳化发泡膨胀后），用RF-6粘合剂防水砂浆封堵注浆孔，并做好修饰和复查，如出现问题及时解决。
五、质量管理和质量保证
1、质量管理：对现场实际情况进行认真、细致的调查分析，对隧道结构进行了解后，确保材料按工艺进行施工，
对所用的材料进行严格把关，达到优质材料，优质管理。严格按照各项工艺的规程操作，进行严格认真的逐级把关，使材料符合工艺要求。
2、质量保证：采用后检前去超前检、质检员（施工员）检查制度，队长复检监督制度，部主任抽检制度，各队互检制度，环环相扣来保证达到质量标准。
六、管理制度
管理制度派专人做好后勤保障以及施工工具及各种物资材料的供应和保管，派专门管理人员和甲方建设单位的有关部门协调好双方因施工出现的各种情况，以及搞好内部的施工质量和进度，因隧道堵漏量大，情况复杂，点多情况各异，维修质量必须一环不漏。作好施工中每个环节的检查，并作好原始记录，保证各项技术数据准确无误。并对质量进行质量内部检查。以达到保质按期完成工程的目的。
七、安全管理
本公司把安全施工放在一切工作首位，为了保证在施工过程中的安全，设专职安全员，检查安全措施落实情况，并监督好工作施工中的安全防护用品的佩带及安全施工的操作规程，作好安全施工的预防工作，严格执行本单位和甲方的安全规范，落实安全责任。
八、工期安排
按照甲方批复时间内进行工期规划人员组织，机械设备、机具统一调配，材料事先准备，资金充分安排（需甲方
支持）。
我公司向来是重合同守信用的单位，公司愿以先进专业的技术和管理、优质的服务和完善的信息回馈、回访制度和工程建设单位、设计单位、工程承建单位精诚合作、互惠互利、共同发展、共创美好未来。
上述施工方案，因时间仓促，编制水平有限，难免有一些不足之处，谨请贵单位领导及专家多提宝贵意见，以便我们更好地充实、完善方案内容，更好地完成隧道防水堵漏整治工作。
