高频淬火含义与原理 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 一、含义 高频淬火多数用于工业金属零件表面淬火，是使工件表面产生一定的感应电流，迅速加热零件表面，然后迅速淬火的一种金属热处理方法。感应加热设备，即对工件进行感应加热，以进行表面淬火的设备。感应加热的原理:工件放到感应器内，感应器一般是输入中频或高频交流电(1000-300000Hz或更高)的空心铜管。产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000℃，而心部温度升高很小。 二、原理 利用电流的集肤效应，在零件表面形成电流进而加热工件，实现心部和表面不同的热处理状态； 其中根据电流频率的不同分为工频、中频和高频。分别针对不同的淬硬深度和工件大小。高频(10KHZ以上)加热的深度为0.5-2.5mm, 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。 高频淬火多数用于工业金属零件表面淬火，是使工件表面产生一定的感应电流，迅速加热
零件表面，然后迅速淬火的一种金属热处理方法。感应加热设备，即对工件进行感应加热，以进行表面淬火的设备。感应加热的原理：工件放到感应器内，感应器一般是输入中频或高频交流电(1000-300000Hz或更高)的空心铜管。 产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个趋肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000℃，而心部温度升高很小。 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
高频感应加热设备应用中的高效节能措施 摘要：我国的高频感应加热设备是五十年代初期引进了前苏联的设备技术，六 十年代我国才有了自己制造的高频感应加热设备，到七十年代有了改进型的新结 构产品。高频感应加热设备耗能高，输出功率低。采用新型高效节能措施对阳极 供电主电路、栅极电路、震荡管及振荡槽路等进行改造，改造后设备运行稳定可靠，故障率大大降低，输出功率提高，产品质量提高，原辅材料利用率提高，维 修费用降低，企业的综合经济效益得了到明显提高。 关键词：高频感应加热设备：振荡管：槽路电容器：高压硅整流：节能措施。 一、现代高效节能型感应加热设备具备的特征 （一）要有适应多种工艺需求的机型，即要有多种功率档次和各种频率档次，要有多种线路形式供用户选用。 （二）要使用高效节能的工业用电子管。 （三）阳极供电主电路要用高压硅整流器和调压装置。 （四）槽路及隔直流电容器要用新型板式、筒式和高压云母电容器其耐压要 高于二十千伏。 有了上述条件设备就调试容易，操作方便，故障率低，耗能低等性能，现代 高效节能型加热设备的效率可达到百分之六十以上，比原来设备高出很多，从经 济效益上讲可提高一倍以上，但与发达国家先比仍存在一些差距，要赶上世界先 进水平还需广大应用界和理论界的同仁一起努力。 二、应用中的高效节能措施 高效节能是国家战略方针，是企业降低成本提高效益有效途径。高频感应加 热的应用，与其他加工手段相比用电容量大，其利用率只有25—45%，当前国家 对节能减排非常重视，电力部门把高频加热节能问题放到首要位置，提高效率对 高效节能是一个综合指标，是由许多方面因素构成的，按照各主要因素性质分别 对待，能达到这一综合指标是有意的。 三、设备的选用 高频感应加热设备对感应加热工作的成败，效率高低，能耗的大小，产品质 量的好坏起着重要作用。高频设备自身的技术指标有功率、频率、线路结构及外 围设施等区别，我们就要根据感应加热工作所需的功率、容量、频率档次、工艺 加工对线路结构的要求进行选择，有几种技术指标的选择进行探讨。 四、关于功率的选择 感应加热设备所需要的功率，要看其被加工件的大小，单个加工时间的长短 而定，也就是要按照工件所耗用高频电能的多少和加工速度来选择设备的功率档次。当前用于淬火、焊接、熔炼等设备从10KW—400KW等，设备标定功率是指 振荡功率，不是工件上吸收的功率，而工件上能够得到的功率只有标定功率的40—70%，选用设备时要加以考虑。对于工件所需功率可以用下式计算，即在一 秒钟的时间内使M公斤的材料温度升高T（℃）所需的功率：P′=4.186MCT （KW），式中的C是材料比热，金属的比热是随着温度的上升变化的特别铁磁 材料更为显著。 五、旧设备的节能改造 旧设备是指八十年代以前生产的部分设备，属于旧式设备的范畴，其共同特 点是：（1）阳极供电采用闸流管整流调压。（2）所使用的电子管为广播发射电 子管。（3）槽路和隔直电容器为罐式的，随着科学技术的发展，为了提高工作
1、图1所示为一超外差式七管收音机电路，试简述其工作原理。（15分） 图1 解：如图所示，由B1及C1-A 组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需的电台信号f1进入V1基极。本振信号调谐在高出f1一个中频(465k Hz )的f2进入V1发射极，由V1三极管进行变频(或称混频)，在V1集电极回路通过B3选取出f2与f1的差频(465kHz 中频)信号。中频信号经V2和V3二级中频放大，进入V4检波管，检出音频信号经V5低频放大和由V6、V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。图中D1、D2组成1．3V±0．1V 稳压，提供变频、一中放、二中放、低放的基极电压，稳定各级工作电流，保证整机灵敏度。V4发射一基极结用作检波。R1、R4、R6、R 10分别为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC 电阻，B3、B4、B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器，该机的灵敏度、选择性等指标靠中频放大器保证。B6、B7为音频变压器，起交流负载及阻抗匹配的作用。(“X”为各级IC 工作电流测试点). 15’ 2、 画出无线通信收发信机的原理框图，并说出各部分的功用。 答： 上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。发射部分由话筒、音频放大器、调制器、变频
器、功率放大器和发射天线组成。接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。 低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过上变频，达到所需的发射频率，经小信号放大、高频功率放大后，由天线发射出去。 由天线接收来的信号，经放大后，再经过混频器，变成一固定中频已调波，经放大与滤波的检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。 3、对于收音机的中频放大器，其中心频率f0=465 kHz ．B0.707=8kHz ，回路电容C=200 PF ，试计算回路电感和 QL 值。若电感线圈的 QO=100，问在回路上应并联多大的电阻才能满足要求。 答：回路电感为0.586mH,有载品质因数为58.125,这时需要并联236.66k Ω的电阻。 4、 图示为波段内调谐用的并联振荡回路，可变电容 C 的变化范围为 12～260 pF ，Ct 为微调电容，要求此回路的调谐范围为 535～1605 kHz ，求回路电感L 和Ct 的值，并要求C 的最大和最小值与波段的最低和最高频率对应。 解： 022 612 0622 11244651020010100.5864465200f L f C mH πππ-===????=≈??2由（）03 03 4651058.125810 L L 0.707f Q f Q B =?===?0.707由B 得： 9 003120000 0000010010171.222465102001024652158.125 1171.22237.6610058.125 L L L L L L L Q R k C C C Q Q R g g g R Q Q R R R k Q Q Q ΩωππωωΩ∑ -===≈??????=== ++=-==?≈--因为：所以：（ ）,t C C C ∑ =+??=?????== 33根据已知条件，可以得出：回路总电容为因此可以得到以下方程组16051053510
淬火.退火.正火工艺 ◆表面淬火 ? 钢的表面淬火 有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。 根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。 ? 感应加热表面淬火 感应加热就是利用电磁感应在工件内产生涡流而将工件进行加热。感应加热表面淬火与普通淬火比具有如下优点： 1.热源在工件表层，加热速度快，热效率高 2.工件因不是整体加热，变形小 3.工件加热时间短，表面氧化脱碳量少 4.工件表面硬度高，缺口敏感性小，冲击韧性、疲劳强度以及耐磨性等均有很大提高。有利于发挥材料地潜力，节约材料消耗，提高零件使用寿命 5.设备紧凑，使用方便，劳动条件好 6.便于机械化和自动化 7.不仅用在表面淬火还可用在穿透加热与化学热处理等。 ? 感应加热的基本原理 将工件放在感应器中，当感应器中通过交变电流时，在感应器周围产生与电流频率相同的交变磁场，在工件中相应地产生了感应电动势，在工件表面形成感应电流，即涡流。这种涡流在工件的电阻的作用下，电能转化为热能，使工件表面温度达到淬火加热温度，可实现表面淬火。 ? 感应表面淬火后的性能 1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高2～3 个单位（HRC）。 2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。 3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。一般硬化层深δ＝（10～20）％D。较为合适，其中D。为工件的有效直径。 ◆退火工艺 退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。总之退火组织是接近平衡状态的组织。 ? 退火的目的 ①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。 ②细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。 ③消除钢中的内应力，以防止变形和开裂。 1
EFD集团 The EFD group was formed in January 1996 by merger of FDF and ELVA. In 1998, CFEI joined this group and then EFD group became the biggest multinational induction heating equiPHent manufactory in European. EFD集团成立于1996年1月，由当时世界上感应加热领域内的两大著名感应设备制造商：挪威ELVA公司和德国FDF公司合并而成。1998年，法国著名感应设备制造企业CFEI公司也加盟该集团，由此，EFD集团成了世界上最大的供应感应加热设备的跨国性股份制集团企业之一。 Induktion serw?rmung Fritz Düsseldorf GmbH (FDF), founded in 1950, a high quality machine builder was a European market leader in induction hardening equiPHent and technology. 德国EFD Induction GmbH（原名FDF）公司，成立于1950年，是欧洲中高频感应表面淬火设备的最著名的供应商，其在感应淬火设备的研制和制造方面始终走在世界的前列。 ELVA Induksjon a.s. (ELVA), founded in 1981, formerly was the Technical University in T rondheim (SINTEF/NTNU) in the mid ‘70s. ELVA pioneered the develo PHent of transistorized induction heating systems and is the world market leader in transistorized power sources for induction heating. 挪威EFD Induction a.s.（原名ELVA）公司，成立于1981年，前身是70年代中期挪威特隆赫姆市技术大学，是晶体管感应加热电源的先锋，在高频固态感应电源的研制与发展方面始终处于世界的领导者地位。 EFD Induction S.A.(CFEI),founded in 1944, is the biggest supplier of induction heating machine in auto and nucleus industry in France. 法国EFD Induction S.A.（原名CFEI）公司，成立于1944年，是法国汽车及核工业感应热处理设备最大的供货商。 So far, EFD group has included 7 manufactures and a world wide sales and service network. EFD is a professional induction heating equiPHents supplier including design, manufacturing and process. 到目前为止，EFD集团已经在全世界拥有了7个生产基地以及遍布全球的销售和服务网络。EFD是一个涵盖了设计、制造和工艺的专业的感应加热设备供应商。
电磁感应加热的是感应加热电源产生的交变电流通过感应器（即线圈）产生交变磁场，导磁性物体置于其中切割交变磁力线，从而在物体内部产生交变的电流（即涡流），涡流使物体内部的原子高速无规则运动，原子互相碰撞、摩擦而产生热能，从而起到加热物品的效果。即是通过把电能转化为磁能，使被加热钢体感应到磁能而发热的一种加热方式。这种方式它从根本上解决了电热片，电热圈等电阻式通过热传导方式加热的效率低下问题。 简单说，电磁感应加热的原理就是利用电、磁、热能间的转换达到使被加热物体自身发热的效果。电磁感应加热设备其本质就是利用电磁感应在柱体内产生涡流来给加热工件的电加热，它是把电能转换为电磁能，再由电磁能转换为电能，电能在金属内部转变为热能，达到加热金属的目的，从而杜绝了明火在加热过程中的危害和干扰，是一种环保，国家提倡的加热方案。 感应加热设备专业名词解释： 1、感应线圈又称为感应器 采用紫铜管线材绕成的线圈制作而成。 2、内孔感应器

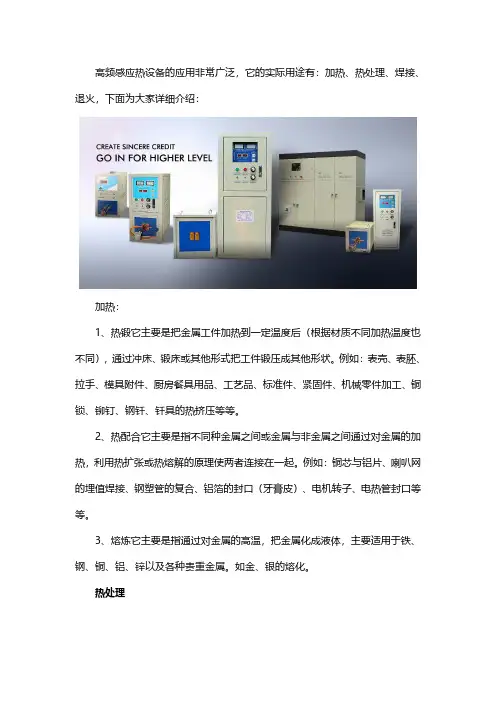

加热空心内表面用的感应器。 3、感应线圈导磁体 按技术要求需要平面或其他异形工件感应加热的位置，用于改变磁场分布以满足加热要求或减轻感应器邻近物体发热。 4、可调匝比淬火变压器 为了能适应各种淬火工件和感应器的电感而制作的高频变压器。 5、感应淬火机床 用于卡装工件并能根据工艺要求使淬火工件位置能上下移动或旋转的机械装置。 感应加热设备的应用领域： 1、焊接：刃具、钻具、刀具、木工刀具、车刀、钎头、钎焊、铰刀、铣刀、钻头、锯片锯齿、眼镜行业的镜架、钢管、铜管的焊接、截齿焊接、同种异种金属的焊接、压缩机、压力表、继电器接触点、不锈钢锅底不同材料的复合焊接、变压器绕组铜线的焊接、贮藏(气灌嘴的焊接、不锈钢餐、厨具的焊接)。 2、热处理：齿轮、机床导轨、五金工具、气动工具、电动工具、液压件、球墨铸铁、汽摩配、内配等机械金属零件(表面、内孔、局部、整体)的淬火、退
材料：45钢 工艺情况：高频感应加热淬火 浸蚀方法：4%硝酸酒精溶液浸蚀 组织说明： 图1：表面淬硬层组织：粗大针状马氏体。 由于感应加热功率高，致使表面温度偏高，约900℃以上，因而使晶粒快速增大，在随后的急冷中得到极粗大的针状马氏体。按标准评定相当于1级，属过热组织。中碳钢的含碳在0.4%～0.5%之间，当感应加热奥氏体化后，淬火急冷中得到马氏体针呈瘦长排列的特征，它不同于高碳钢淬火后的马氏体来得肥大。 图2：表面基体呈较粗针状马氏体组织。按JB/T9204-1999《钢件感应淬火金相检验》标准评定相当于3级，属过热组织。 瘦长的针状马氏体比图1的略为短小，晶粒亦较细一些，但仍属加热偏高的组织，必须调整加热参数使工件表面奥氏体化温度下降，才能得到较细的马氏体组织。 图3：表面基体呈中等针状马氏体组织，按JB/T9204-1999《钢件感应淬火金相检验》标准评定相当于4级，属正常组织。 马氏体针状较短，说明表面奥氏体化瞬时加热温度适中，这样在淬火后才能得到正常的马氏体组织。 图4：呈较细针状马氏体，按JB/T9204-1999《钢件感应淬火金相检验》标准评定相当于5～6级/属合格的正常组织。硬度可达55.0HRC。马氏体较短，针状不甚明显，属加热温度恰到好处。估计其表面感应加热的温度近850～860℃，才能得到这样细的马氏体组织，这也是接近极限温度，若再低就会出现托氏体欠热组织。 图5：表面组织为马氏体及黑色托氏体和微量铁素体的混合组织，按 JB/T9204-1999《钢件感应淬火金相检验》标准评定相当于8～9级，属欠热组织。硬度为48.0HRC。 图中灰白色基体为马氏体组织，很细，故而针状不明显。黑色团状区为托氏体组织。这是由于奥氏体化温度不足，在冷却时低于临界冷却速度故而形成奥氏体的分解产物—托氏体组织。并在托氏体中有少量白色小颗粒，是未溶解的铁素体组织。托氏体和铁素体组织均为降低基体硬度的组织，属不完全淬火，对高频淬火来讲，属不合格组织。 图6：表面组织为马氏体及托氏体和较多的铁素体混合组织。按 JB/T9204-1999《钢件感应淬火金相检验》标准评定相当于9～10级，属欠热组织。硬度为45.0HRC。 图中灰白色为马氏体组织，很细，分不清针状，这是由于加热温度偏低的原因。黑色为托氏体，托氏体中间夹有白色条块状铁素体是属于未溶解的组织。这是由于表面加热温度偏低即低于相变温度，致使奥氏体化温度不够，故得到不均匀的混合组织。

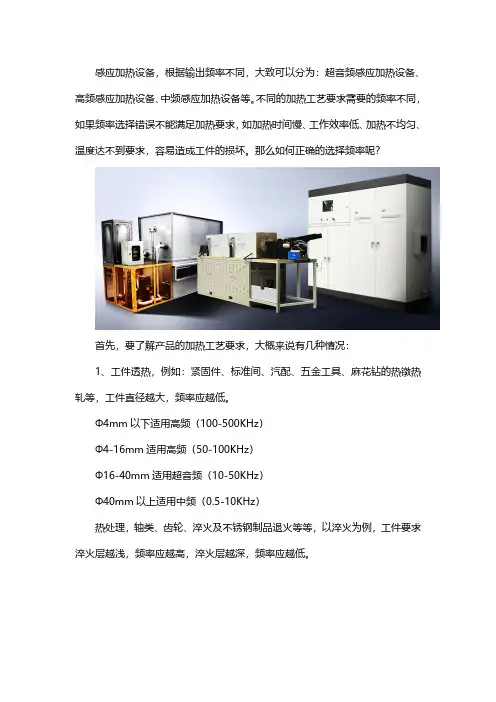

高频感应加热原理与应用 您能想象的到，一根铁棒一二秒钟就可以被加热红起来吗？任何金属都可以被很快地加热到其熔化吗？这就是一种人类目前能够做到和掌握的最快捷的直接加热方法——高中频感应加热。 通常人们对物体的加热，一是利用煤、油、气等能源的燃烧产生热量；二是利用电炉等用电器将电能转换成热量。这些热量只有通过热传递的方式（热传导、热对流、热辐射），才能传递到需要加热的物体上，也才能达到加热物体的目的。由于这些加热方式，被加热的物体是通过吸收外部热量实现升温的。因此，它们都属于间接加热方式。 我们知道，热量的自然传递规律是：热量只能从高温区向低温区，高温体向低温体，高温部分向低温部分自然的传递。因此，只有当外部的热量、温度明显多于、高于被加热物体时，才能将其有效地加热。这就需要用很多的能量来建立一个比被加热物体所需要的热量多的多、温度高的多的高温区。如炉，烘箱等。 这样，不但这些热量中只有少部分能够传递到被加热体上，造成很大的能源浪费。而且加热时间长，在燃烧、加热的过程中，还会产生大量的有害性物质和气体。它们既会对被加热体造成腐蚀性的损害，又会对大气造成污染。即便是使用电炉等电能加热方式，虽然无污染，但仍然存在着效率低、成本高、加热速度慢等缺点。 科学的进步与发展，使我们今天无论是对金属物体加热还是对非金属物体加热，都可以采用高效、快速,且十分节能和环保的方式加热.这就是直接加热方式。 对于非金属物体，可采用工作频率约240MHZ及以上，能使其内部分子、原子每秒振动、磨擦上亿次之多的微波加热。 也可以采用低频感应加热，如工频50HZ等。 中频、高频感应加热，是将工频（50HZ）交流电转换成频率一般为1KHZ至上百KHZ，甚至频率更高的交流电，利用电磁感应原理，通过电感线圈转换成相同频率的磁场后，作用于处在该磁场中的金属体上。利用涡流效应，在金属物体中生成与磁场强度成正比的感生旋转电流（即涡流）。由旋转电流借助金属物体内的电阻，将其转换成热能。同时还有磁滞效应、趋肤效应、边缘效应等，也能生成少量热量，它们共同使金属物体的温度急速升高，实现快速加热的目的。 高频电流的趋肤效应，可以使金属物体中的涡流随频率的升高，而集中在金属表层环流。这样就可以通过控制工作电流的频率，实现对金属物体加热深度的控制。既能提高加工工艺，又使能量被充分地利用。当用于红冲、热煅及工件整体退火等透热时，它们需要的加热深度大，这时可以将工作频率降低；当用于表面淬火等热处理时，它们需要的加热深度小，这时则可以将工作频率升高。另一方面，对于体积较小的工件或管材、板材，选用高频加热方式，对于体积较大的工件，选用中频加热方式。 由于感应加热时间短、速度快，并且还是非接触式（加热物体不需要与感应圈接触）的加热。所以，比其它的加热方式氧化轻微，必要时易于进行气体保护。 电子技术的飞速发展,使电子元器件无论是质量方面、效能方面, 还是可靠性方面,都有了很大的进步.在体积方面也更为小型化、微型化。这为感应加热技术提供了更好的发展条件与空间。在小信号生成与处理，控制与保护，调节与显示等方面，都更多地运用了可靠性更高、稳定性更好、抗干扰能力更强的数字电路。在功率元件上，更是从耗能大、效率低、工作电压高、辐射量较大的电子管，一代代地经晶闸管、场效应管（MOSFET），发展到了IGBT（绝缘栅双极晶体管）。整机的电源利用率已经提高到百分之九十五以上（电子管电源利用率只有约百分之六十），冷却水比电子管产品节约了约百分之六十。并且可以实现24小时不间断的连续工作。这样不但可以在白天正常使用，还可以在用电低峰电费折扣期的夜间工作。 由于感应式加热，具有耗能少，用电省，加热速度快，无污染、无噪声、无需预热、不易氧化、便于气体保护、可自动控制、具备多项智能保护、安全可靠、易于操作，可不间断地连续工作等优点。

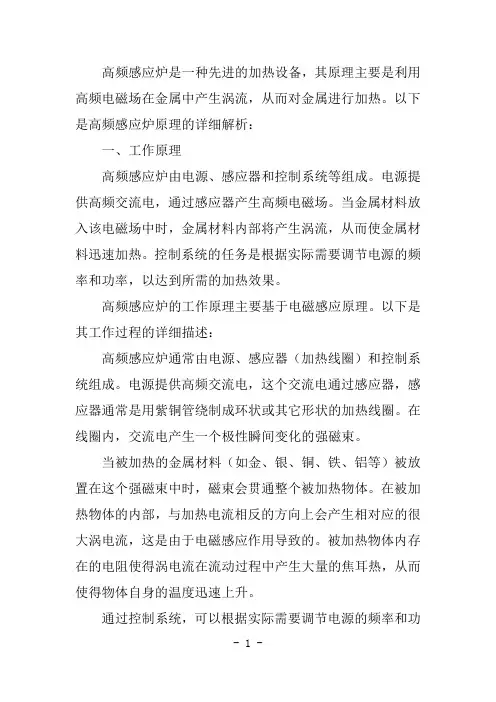

高频感应加热的原理 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 高频感应加热机的主要用途为：金属热处理、金属淬火、金属退火、金属回火、金属透热、金属的钎焊、银焊、铜焊、金属热型、金属熔炼、金属埋植塑料等。 高频感应加热机是目前对金属、非金属材料加热效率*、速度*快，低耗节能环保型的感应加 热设备。高频机全称“高频感应加热机”，又名高频加热机、高频感应加热设备、高频感应 加热装置、高频加热电源、高频电源、高频焊接机、高周波感应加热机、高周波感应加热器 (焊接器)等，另外还有中频感应加热设备、超高频感应加热设备等。应用范围十分广泛。 高频感应加热机的原理 感应加热是利用导体在高频磁场作用下产生的感应电流(涡流损耗)以及导体内磁场的作用 (磁滞损耗)引起导体自身发热而进行加热的。 当金属导体处在一个高频交变电场中，根据法拉第电磁感应定律，将在金属导体内产生感应 电动势，由于导体的电阻很小，从而产生强大的感应电流。由焦耳—楞次定律可知，交变 磁场将使导体中电流趋向导体表面流通，引起集肤效应，舜间电流的密度与频率成正比，频 率越高，感应电流密度集中于导体的表面，即集肤效应就越严重，有效的导电面积减少，电 阻增大，从而使导体迅速升温。 导体有电流通过时，在其周围就同时产生磁场，高频电流流向被绕制成环状或其它形状的电 感线圈(通常是用紫铜管制作)。由此在线圈内产生极性瞬间变化的强磁束，将被加热的金属 物质放置在感应线圈内，磁束就会贯通整个被加热物质，在被加热物质内部与加热电流相反 的方向产生很大的涡流，由于被加热金属物质的电阻产生焦耳热，使金属物质自身的温度迅
高频电路原理与分析期末复习资料 陈皓编 10级通信工程 2012年12月
1.单调谐放大电路中，以LC 并联谐振回路为负载，若谐振频率f 0 =10.7MH Z ， C Σ= 50pF ，BW 0.7=150kH Z ，求回路的电感L 和Q e 。如将通频带展宽为300kH Z ，应在回路两端并接一个多大的电阻？ 解：（1）求L 和Q e （H ）= 4.43μH （2）电阻并联前回路的总电导为 47.1（μS） 电阻并联后的总电导为 94.2（μS） 因 故并接的电阻为 2.图示为波段内调谐用的并联振荡回路，可变电容 C 的变化范围为 12～260 pF ，Ct 为微调电容，要求此回路的调谐范围为 535～1605 kHz ，求回路电感L 和C t 的值，并要求C 的最大和最小值与波段的最低和最高频率对应。 题2图 12min 12max ,22(1210) 22(26010)3 3根据已知条件，可以得出： 回路总电容为因此可以得到以下方程组16051053510t t t C C C LC L C LC L C ππππ∑ --=+? ?== ??+?? ??== ??+?
3.在三级相同的单调谐放大器中，中心频率为465kH Z ，每个回路的Q e =40，试 问总的通频带等于多少？如果要使总的通频带为10kH Z ，则允许最大的Q e 为多少？ 解：（1）总的通频带为 4650.51 5.928()40 e z e Q kH =≈?= （2）每个回路允许最大的Q e 为 4650.5123.710 e e Q =≈?= 4.图示为一电容抽头的并联振荡回路。谐振频率f 0 =1MHz ，C 1 =400 pf ，C 2= 100 pF 121212121232 260109 121082601091210260108 10198 1 253510260190.3175-12 6 1605 535 （）（）10103149423435 t t t t C C C C pF L mH π-----?+==?+=?-??-= ?==??+?=≈

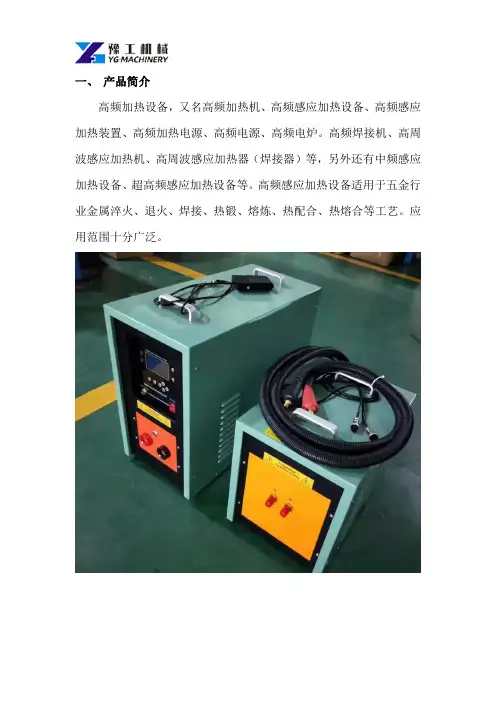

高频感应加热设备多用于小型工件的深层加热、红冲、煅压、退火、回火、调质，表面淬火，中等直径的管材加热和焊接、热装配，小齿轮淬火等。下面给大家详细的介绍一下这款设备： 工作原理 可以使金属物体瞬间被加热到所需的任何温度，包括其熔点；不需要象其它加热方式那样，先产生高温后再去加热被它加热的金属物体，可以在金属物中直接产生高温；不但可以使金属物体整体加热，也可以选择性地对每个部位进行局部加热；是一种加热方式的革命，同样是电能加热，它却可以比电炉、电烘箱等节电百分之四十。 特点 高频感应加热机采用IGBT功放，软开关谐振双调控及频率自动跟踪系统，MOSFET器件和独特的变频技术，高频运行稳定。高周波感应加热机具务恒定电流和功率控制功能，极大的优化了金属加热过程。 高频感应加热机，在同等条件下具有比传统的高周波电子管加热设备省电50%，无高周波辐射、无高周波干拢。减少了电力负荷和电力增容，具有100%的满负载设计，高频感应加热机可连续二十四小时不间断工作。 高周波感应加热机，具有自动加热、保温、冷却三段时间功能设定，有利于提高高频感应加热机的加热质量，简化人工操作。可根据功率和频率选择高频感

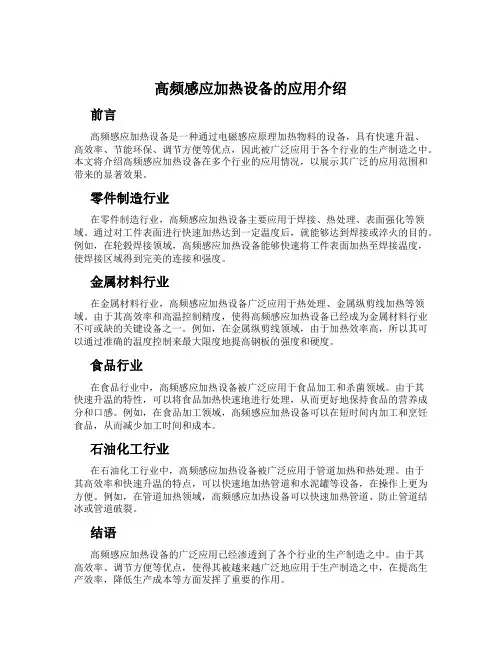

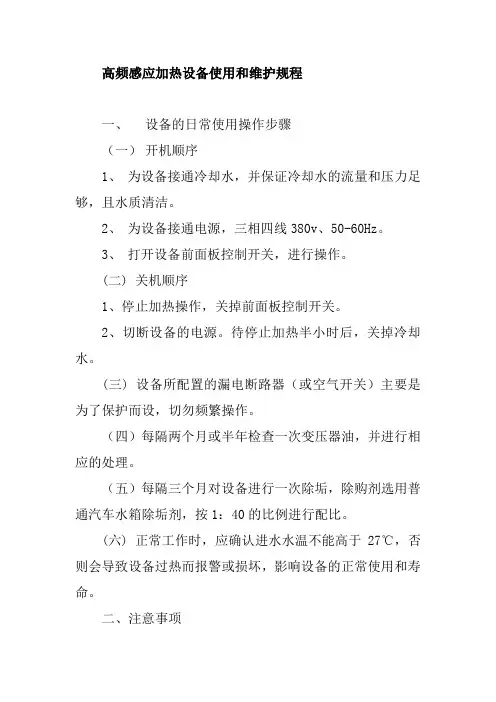

应加热机电源，高周波频率越高，加热深度越浅，高周波频率越低透热性越好。感应加热机1～20KHZ的高周波频率自动跟踪。 适应行业 高周波感应焊接、高周波感应热处理、高周波感应金属熔炼等。如：硬质合金锯片、金刚石刀具、钻具、车刀、刨刀、铣刀、铰刀等刃具的焊接；标准件、螺栓、电力工具、五金工具、手工工具的热处理； 钳子、扳手、旋具、锤子、斧头、汽车配件、曲轴、连杆、活塞销、曲柄销、链轮、凸轮轴、气门、各种摇臂、摇臂轴；变速箱内各种齿轮、花键轴、传支半轴、各种小轴、各种拨叉等高频淬火的处理。 高频感应加热机的主要用途为 金属热处理、金属淬火、金属退火、金属回火、金属透热、金属的钎焊、银焊、铜焊、金属热型、金属熔炼、金属埋植塑料等。 维护 在空气环境较差的场所使用时，应防止灰尘进入机器内部，绝不能有水溅入机内。要保持冷却水的清洁，定期更换。高温环境应保持空气流通。 以上就是为大家介绍的关于高频感应加热设备的工作原理、特点、适应行业及主要用途的相关内容，希望对大家有所帮助！
45钢高频淬火性能研究 学号： 姓名：
45钢高频淬火性能研究 45钢经过调质处理后，有良好的综合性能，广泛应用于各种重要零件，如连杆，齿轮，轴类，不同的热处理工艺得到不同的工艺性能。 本文研究了感应加热表面淬火对于45钢组织性能的影响，采用感应加热表面淬火技术对45钢进行表面强化，对所获得试件的淬硬层进行显微硬度测试。利用金相显微镜对试件淬硬层的组织、厚度进行研究分析。同时与正火并调质件进行硬度、金相组织等方面的比较。结果表明经过高频感应加热淬火后45钢的表面性能明显改善，表面为淬火马氏体，而心部仍为正火组织，使得试件既耐磨又有很强的韧性，所得的工艺参数将被作为生产实践的参考依据。 关键词： 45钢高频感应淬火金相硬度
目录 第一章前言.............................................. 错误！未定义书签。（一）感应加热淬火工艺概述.. (1) （二）感应加热淬火技术特点 (2) （三）高频感应淬火技术的应用.......................... -错误！未定义书签。（四）感应加热淬火技术的发展............................ 错误！未定义书签。（五）感应淬火常见问题及原因............................ 错误！未定义书签。（六）45钢齿轮热处理................................... 错误！未定义书签。第2章工艺方案制定与实验过程............................ 错误！未定义书签。（一）工艺设定.......................................... 错误！未定义书签。（二）实验过程.......................................... 错误！未定义书签。 （1）实验目的......................................... 错误！未定义书签。 （2）实验材料......................................... 错误！未定义书签。 第3章实验结果及分析.................................... 错误！未定义书签。（一)硬度分析.. (12) （二）结论.............................................. 错误！未定义书签。 致谢 (12) 参考文献.................................................. 错误！未定义书签。
中频感应加热设备介绍及应用 设备简介 中频感应加热设备采用的串联谐振，即电压型谐振频率跟踪。因此效率较高、功率因数较高。所以有明显的中频感应加热电炉节电效果，加热每吨棒料用电341度。中频感应加热设备前级不可控全桥整流，不会在整流段引起波形的变形，没有关断角的削波现象，并且用大电容滤波，因此谐波数小对电网的干扰小。 工作原理 中频感应加热设备的工作原理是把一根金属圆柱体放在有交变中频电流的感应圈里，金属圆柱体没有与感应线圈直接接触，通电线圈本身温度已很低，可是圆柱体表面被加热到发红，甚至熔化，而且这种发红和熔化的速度只要调节频率大小和电流的强弱就能实现。 中频优势 随着我国工业化进程的飞速发展,感应加热领域也再快速发展.由于环保要求以及煤炭涨价,用焦煤加热不仅不符合环保要求,而且在价格和经济上也非常的不合算.另一方面,目前工业加热还大量使用着KGBS以可控硅为主器件的中频加热设备.功率因数低耗费着大量的电能.随着金融危机的曼延,节能降耗,缩减成本已经成为中小企业非常迫切的问题.于是我们利用近20年的感应加热经验,成功研制出JZ(IGBT)系列节能型中频。 设备特点 1.生产操作简单、进出料灵活、自动化程度高，可实现在线式生产； 2.工件加热速度快、氧化脱碳少，效率高，锻件质量好； 3.工件加热长度、速度、温度等可精确控制； 4.工件加热均匀、芯表温差小，控制精度高； 5.感应器可按客户要求精心制作； 6.全方位节能优化设计，能耗低、效率高，比烧煤生产成本低； 7.符合环保要求，污染小，同时还减少了工人的劳动强度。 设备优势 节约特点 加热速度快、生产效率高、氧化脱炭少、节省材料与锻模成本由于中频感应加热的原理为电磁感应，其热量在工件内自身产生，普通工人用中频电炉上班后十分钟即可进行锻造任务的连续工作，不需烧炉专业工人提前进行烧炉和封炉工作。不必担心由于停电或设备故障引起的煤炉已加热坯料的浪费现象。由于该加热方式升温速度快，所以氧化极少，每吨锻件和烧煤炉相比至少节约钢材原材料20-50千克，其材料利用率可达95%。由于该加热方式加热均匀，芯表温差极小，所以在锻造方面还大大的增加了锻模的寿命，锻件表面的粗糙度也小于50um。 环保特点 工作环境优越、提高工人劳动环境和公司形象、无污染、低耗能感应加热炉与煤炉相比，，工人不会再受炎炎烈日下煤炉的烘烤与烟熏，更可达到环保部门的各项指标要求，同时树立公司外在形象与锻造业未来的发展趋势。感应加热是电加热炉中最节能的加热方式由室温加热到1100℃的吨锻件耗电量小于360度。 精准特点 加热均匀，芯表温差极小，温控精度高感应加热其热量在工件内自身产生所以加热均匀，芯表温差极小。应用温控系统可实现对温度的精确控制提高产品质量和合格率。
高频感应加热电源工作原理【大比特导读】高频感应加热电源在工作原理方面，也与普通的加热电源有 着很大不同，本文将会通过对其工作原理的叙述，为大家解读高频感应加热电源加热快、效率高的秘密所在。 感应加热电源的研发在最近几年呈现出专业化和快速的趋势，高频感应加热电源凭借着加热速度快、加热均匀等优势，被广泛的应用在工业及生活领域。高频感应加热电源在工作原理方面，也与普通的加热电源有着很大不同，本文将会通过对其工作原理的叙述，为大家解读高频感应加热电源加热快、效率高的秘密所在。 高频感应加热电源与普通的感应加热模块一样，也是采用了导体磁束加热的模式。用交流电流流向被卷曲成环状的导体，这种导体通常情况下会采用铜管这种材料，由此产生磁束。将金属放置其中，磁束就会贯通金属体，在与磁束自缴的方向产生涡电流，也就是大家所熟悉的旋转电流，于是感应电流在涡电流的影响下产生发热，用这样的加热方式就是感应加热。由此，对金属等被加热物体在无需直接接触的状态下就能获得加热效果。 此时，窝电流将会在线圈接近的物体上集中，感应加热表现出在物体的表面上较强里边较弱的特点，用这样的原理来对被加热体的必要的地方集中加热，达到瞬间加热的效果，从而提高生产效率和工作量等。 当然了，使用高频感应加热电源进行加热的成功与否，直接取决于感应线圈设置是否合理，以及加热体的大小、形状、间距等等。感应线圈是要做到均匀加热、加热效果好，并且要有强度和准确度。感应线圈是一般用一圈或数圈的铜管来做，一般采用水冷的方式对线圈进行冷却。 结语： 高频感应加热电源的感应线圈是高效加热的关键所在，而无需直接触碰就可以快速加热 的优势，也让这个感应加热电源的家族新成员迅速获得了生产商的认可。
竭诚为您提供优质文档/双击可除高频感应加热表面淬火实验报告 篇一：高频感应加热表面淬火-验证 高频感应加热表面淬火 一、实验目的 1、了解感应加热的原理； 2、了解电流透入深度与材料电阻率及电流频率之间的关系； 3、了解淬硬层深度的测定方法； 4、掌握高频感应加热淬火的方法。 二、实验原理 1.电磁感应 当感应线圈通以交流电时，在感应线圈的内部和周围同时产生与电流频率相同的交变磁场，将工件置于高频感应线圈内，受电流交变磁场的作用，在工件内相应地产生感应电流，这种感应电流在金属工件内自行闭合，称为涡流。其感应电动势瞬时值为： d?e??K d?
式中，K-比例系数；ф-工件上感应电流回路包围面积上的总磁通；dф/dτ-磁通量变化率；负号表示感应电动势方向与磁通量变化率方向相反。 工件中感应出来的涡流方向，在每一瞬时和感应线圈中的电流方向相反。涡流强度If取决于感应电动势(e)及工件涡流回路的电抗(Z)，而电抗Z由电阻R和感抗(xL)组成，则涡流强度： eeIf?? Z 2 R2?xL 2.表面效应 涡流强度If随高频电磁场强度由工件表面向内层逐渐减小而相应减小的规律称为表面效应或集肤效应。离表面x 处的涡流强度： x? Ix?I0?e 式中，I0-表面最大的涡流强度；x-到工件表面的距离；Δ-与工件材料物理性质有关的系数。 所以，当x=0时，Ix=I0 当x＞0时，Ix＜I0 1
?0.368(:高频感应加热表面淬火实验报告)I0e 工程规定，当涡流强度从表面向内层降低到表面最大涡流强度的36.8%(即1 I0?)时，由该处到表面的距离Δ称为电流透入深度。e 在感应加热实践中，钢中电流透入深度的计算常常使用下列简化公式： 20 在20℃时：?20?(mm) f500 在800℃时：?20?(mm) f ? 当x=Δ时，Ix?I0? 式中，f-感应线圈交流电频率。 3.淬硬层深度 工件经感应加热淬火后的金相组织与加热温度沿截面 分布有关，一般可分为淬硬层、过渡层及心部组织三部分。还与钢的化学成分、淬火规范、工件尺寸等因素有关；如果加热层较深，在淬硬层中存在马氏体+贝氏体或马氏体+贝氏体+屈氏体+少量铁素体混合组织。此外，奥氏体化不均匀，淬火后还可以观察到高碳马氏体和低碳马氏体混合组织。 工件经感应淬火后可以用金相法、硬度法或酸蚀发测定
