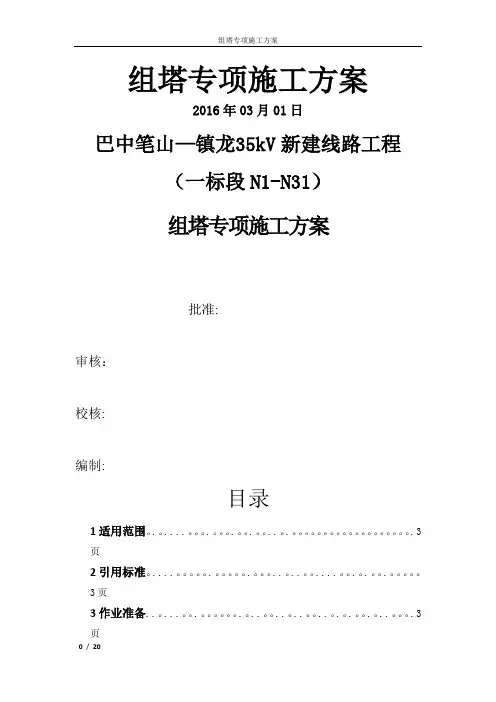

组塔专项施工方案
2016年03月01日
巴中笔山-镇龙35kV新建线路工程
（一标段N1-N31）
4.2作业方法和要求
1钢管抱杆规格、结构.........................................5页2钢管抱杆的吊装方式.........................................5页3钢管抱杆组塔要求...........................................5页4钢管抱杆的组装.............................................6页5钢管抱杆的竖立.............................................6页6钢管抱杆的固定.............................................8页7钢管抱杆的提升.............................................8页
8塔材的吊装.................................................9页9钢管抱杆拆除..............................................12页10塔材组装要求.............................................13页11作业活动的分工和职责.....................................15页5质量标准及验收....................................15页
6危险点分析及控制措施...............................16页
7安全文明与环保要求.................................17页
2.2本公司制定的程序文件
?《送电线路施工过程控制程序》（编号：MP16）
?《高处作业控制程序》（编号：MP21）
3作业准备
3.1作业所需的机具、工具、仪器、仪表的规格及要求
铁塔吊装组立所需的主要工器具由公司机具站发放；对于自购的工器具，必
须经检验合格并提供相关证明后方可使用。
3.2作业前的准备工作及条件
1.按图及领料表领取塔材和材料，在现场清点后有序堆放。
2.对施工现场影响组立施工的障碍物清理完毕。
3.按本作业标准或相关“技术措施”领取施工工器具。
4.组织全部施工人员认真学习本作业标准及相关《规程》；施工安全、技术
便；采用四根外浪风的方法进行塔材吊装。
3.钢管抱杆组塔要求
(1)各种钢管抱杆倾斜角β均控制在10°以内，即偏即抱杆顶端偏离抱杆铅垂线水平距离小于下表要求，具体见下图及下表：
4.钢管抱杆的组装
(1)组装前应认真检查钢管抱杆底部、顶部和连接处的焊接情况，如发现开焊、裂纹、焊缝不饱满且有锈蚀及杆身弯曲等影响钢管抱杆杆身强度的情况，必须更换，严禁使用。
(2)将段与段之间用专用8.8级M16×55双帽螺栓连接，并加装垫圈，钢管抱杆连接时，所有螺栓孔均需安装螺栓且紧固力矩要求≥90N·m。钢管抱杆的弯曲值S≤1/1000×L(L为钢管抱杆整体长度)。
5.钢管抱杆的竖立
(1)最底一段塔身组装：最底一段塔材在地面利用人工单插的方法进行起吊组装，并留下一面水平材及斜材不封，用以竖立抱杆,同时将铁塔四条腿处的接地线与铁塔接牢。
(2)在材顶端挂一个3吨的滑车，将钢管抱杆的顶部和底部各装一只DG－3t 卸扣。用φ14×60m的钢丝绳从顶部卸扣环内穿入与底部卸扣相连接。再利用这
吨吊带）在抱杆和铁塔主材间绑扎：绑扎2.5m高，端头用1t卸扣连接，在塔材吊装过程中，腰绳不得受力，抱杆倾斜主要靠四面浪风控制。
(2)四面浪风设置：四面浪风对称布置浪风间成90°角，浪风对地夹角α≤45°，每处浪风各用一只1t链条葫芦收紧。对于作业区内地质较差，属软土和砂土的，浪风锚桩采用两根φ32×1.5m钻桩(配挡土板)，且钻桩间采用连杆收紧。
(3)抱杆根部滑车的设置：在抱杆根部设置一个1t转向滑车，使起吊绳通
(3)利用浪风控制抱杆头，机动绞磨缓慢牵引，同时拉线绳不断松出，并调直抱杆的垂直度，以防抱杆提升过程倾倒，待承托绳不受力将其与塔身连接处松开。
(4)当抱杆提升至适当高度时，再按前述“2.7.1”条方法进行固定、绑牢，同时钢管抱杆倾斜角度应严格控制在10°以内，然后进行铁塔上一段的吊装工
作。
8.塔材的吊装（按照附表2方式制定，并严格按表内吊装方式进行）
(1)牵引装置：设置机动绞磨的转向滑车安装在抱杆所在的塔腿对侧或邻侧，起吊绳需顺着抱杆引下,机动绞磨与铁塔距离不应小于塔高的1.2倍，尽可能不设在被起吊构件侧；机动绞磨锚桩采用2根φ32×1.5m钻桩，并配挡土地锚；对于软土、砂土塔位可用2根φ32×1.5m钻桩群并配挡土地锚。
头，用腰绳控制抱杆提升过程中的摆动。
③ 抱杆顶端应超出上曲臂3米，就位时应先就低侧后就高侧。 ④ 曲臂吊半分为两种方式，具体如下：
a) 当ZM 型和ZB 型塔横担在抱杆允许吊重范围内时，采用图示一的方法，
即单根报抱分片起吊。此时，调整抱杆，使抱杆头向横担结构中心方向倾斜，然后再进行起吊。
根部用Φ16
(3)一切准备就绪后,可通过机动绞磨使钢丝绳缓慢松下，向下松时抱杆下端留绳应时刻控制好，随时调整留绳位置，保证抱杆不要被角钢卡住。
过3mm时，应先堵焊再重新打孔，并应进行防锈处理。严禁用气割进行
扩孔或烧孔。
(2)组装工艺要求
①杆塔各部分组装应牢固，图纸上标注需加垫片的地方，一定要按要求加
装。螺杆应与构件面垂直，螺栓头平面与构件间不应有空隙，同部位螺
栓长度应一致，不得有长短不一的现象；脚钉的塔身外侧螺帽应紧到位，
不得见丝扣。
②螺栓的穿向一般应符合下列规定：
c)对立体结构：水平方向者由内向外；垂直方向者由下向上。
d)对平面结构：顺线路方向由送电侧穿入；横线路方向，两侧由内向外；
中间由左向右（面向受电侧）；垂直方向由下向上。
e)“酒杯”和“猫头”塔上、下曲臂螺栓一律由下向上穿，导线横担内部
5质量标准及检验
5.1螺栓应逐个紧固，拧紧程度需符合规范要求。如有滑牙或螺母棱角磨损过大以至扳手打滑的螺栓必须更换。对于4.8级螺栓紧固扭矩标准按下表执行，
6.8级螺栓紧固扭矩标准值由设计确定，若无设计确定时，宜按下表执行。
螺栓紧固扭矩标准
5.2杆塔的连接螺栓在组立结束后，必须全部紧固一次，架线后还应复紧一遍。
留。
6.组塔时，铁塔最底一段组立好后，应及时将铁塔四条腿处的接地线与铁塔接牢。
7.高空作业人员应将到位的塔段或塔材安装好，严禁浮搁在铁塔结构上；塔片安装就位过程中禁止将手指伸入螺孔内找正。
8.组塔时，现场指挥人员必须做好“四查”即：各方位钻桩（或地锚）埋
设的检查；起重滑车、钢丝绳的检查；操作人员布置及施工现场视野与周围环境的检查；抱杆四面浪风绳固定情况的检查。
9.采用小钢管抱杆组立铁塔，起吊重量应严格控制在各种抱杆要求的起吊范围内，抱杆倾斜角控制在10°以内。
10.塔上人员所用工具和材料应放在工具袋内用绳索系牢，上下传递物件要用绳索吊送，严禁抛掷。杆塔上应避免上下交叉作业，多人在一处作业时一定要
（2）立塔前应对所使用的工器具及施工人员所使用的防护用具进行严格的检查，对变形、腐蚀、破损的工器具严禁使用，同时应及时配齐。
（3）对参加高空作业的外用工必须进行安全教育，实际操作培训，身体检查，安规考试，考试合格后参加人身保险，在技工的带领下进行高空作业。
（4）地锚的埋设必须保证深度，必须经过工作负责人的检查方可埋坑，严禁用树木和其它附着物当地锚使用。
（5）立塔方法按立塔施工作业指导书中的要求进行吊装，严禁超负荷吊装，
工器具严禁以小代大。
9技术措施
图铁塔组立施工技术控制流程图
(2)分管副经理负责现场指挥协调；
(3)急救组：（由具有紧急救护资质的人员负责），负责组织组员对伤者进行
紧急救护，及时抢救伤员，并与外援急救力量120急救中心联络，送往就近医院；
10.4潜在的事故或紧急情况
(2)医药箱，根据应急事件配备必备的应急药品，如：医药纱布，消毒消炎药品，防暑药品等等；
6.现场急救组人员确定
(1)现场安全监护人为第一应急人，必须经过紧急救护培训并有资质；
(2)现场安全监护人必须有信息联络表，在紧急情况发生时能及时与外部联系；
(3)同一作业组人员及时加入急救组参加应急响应；
10.6应急响应
1.中暑
(1)随从人员大声呼救，求得相关人员帮助。
(2)随从人员立即把中暑人员转移到通风阴凉的地方平躺，松开衣服，用冷水给其降温，并给其服下防中暑药品；
有呼吸及心跳，否则，立即实施心、肺复苏；如伤者伤口流血，应给其立即按压伤口止血，用现场医疗物品包扎。如出现骨折，应进行骨折固定，万万不可随意拉抱或翻身，以防断骨割断神经造成无法挽回的后果。
(3)及时与应急领导小组和外部联系，求得120急救中心援助；
(4)用临时担架将伤者抬到急救车辆能到达的路口；
(5)及时送伤者到就近医院治疗；
4.高处摔跌
(1)同组作业人员大声呼救，求得相关方人员帮助。
(2)急救组用吊篮把伤者松落地面；
(3)对伤员进行检查，如出现骨折，应进行骨折固定，万万不可随意拉抱或翻身，以防断骨割断神经造成无法挽回的后果。；
(4)用临时担架将伤者抬到急救车辆能到达的路口；
(5)及时与应急领导小组和外部联系，用车辆把伤者送到就近医院治疗；
8.中毒/窒息
(1)同组作业人员大声呼救，求得相关方人员帮助。
(2)及时与应急领导小组和外部联系，求得120急救中心援助；
(3)及时把食物中毒人员送就近医院抢救治疗；
9.交通安全事故
(1)乘车人员应大声呼救，求得相关方人员帮助；
(2)对救出的伤者，检查是否有意识，如没有意识，进一步检查是否有呼吸
及心跳，否则，立即实施心、肺复苏；
(3)对呼吸、心跳正常的伤者，检查是否存在骨折，如出现骨折，应进行骨折固定，万万不可随意拉抱或翻身，以防断骨割断神经造成无法挽回的后果。
(4)及时与应急领导小组和外部联系；拨打“120、122”
(5)及时送伤者到就近医院抢救治疗；
附表一：钢管抱杆分解组塔施工工器具表（1个队用量）
注：上表工器具规格和数量根据工程情况配备，本表只做参考。个别小工具施工队自备
青海玉树娘拉乡35kv输变电工程二标段 铁 塔 组 立 施 工 方 案 甘肃金胜电力工程有限公司 青海玉树娘拉乡35kv输变电工程
铁塔组立施工方案 一、编制说明： 为保证白扎-娘拉35kV线路组立铁塔施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制本施工方案，指导本工程在铁塔组立时的施工。 二、制依据： 1、《电力建设工程施工技术管理制度（GB/T50326-2001）》； 2、《110～500千伏架空电力线路工程质量及评定规程（DL/T5168-2002）》； 3、《娘拉乡35kv变配电工程施工组织设计》； 4、线路经过地区的调查资料及地方法规等； 5、国家颁布的有关法律、法规及其它相关规范。； 6、国家电网公司质量、职业健康安全管理体系程序文件； 7、架空送电线路施工及验收规范(GB 50233-2005) 三、工程概况 1、本标段交通便道路面较差，运输条件比较困难；主要跨越扎曲河两次，10kv线路一次，通讯线路七次，线路自白扎35kv变电站开关柜室西数第一个预留洞电缆出线至新建娘拉乡35kv变电站，本标线路全长约12km。海波高度在3600m-4400m左右，表层地质为中密碎石混粉土，底部为风化砂板石，局部地面风化岩裸露，岩石工程性良好。全线均为铁塔，共计59基，基础均为现浇混凝土基础。由
于地形复杂，在半坡或山顶，机械运输无法进行。塔材运输大部分靠人力和畜力， 四、铁塔组立 1、铁塔组立前期准备 （1）技术准备 ①组立铁塔前，必须对混凝土基础根开、高差、扭转进行复检，检查合格后方准组立铁塔。现浇基础的混凝土强度要求：整体组立时为设计强度的100%；分解组塔应达到设计强度的70%，混凝土龄期最小不得少于10天。 ②应准备好技术资料，包括杆塔明细表、铁塔安装图、铁塔组立施工方案及措施等。工程技术负责人应组织有经验的技术人员和技术工人进行现场调查，熟悉铁塔图纸，确定合理的组立方法。并对全体施工人员进行技术交底。 （2）人员准备 ①根据本工程工期要求，项目部将按基本工作量组织施工人员，组塔计划成立2个组塔队，参加组立铁塔的人员必须经过技术交底。 ②组立铁塔操作的重要岗位应由有经验的送电技工担任，机动绞磨操作业人员均经培训合格后上岗。 ③组塔的人员配备见下表： 组塔劳动力组织
3、电力线路附近组塔施工方案 为了保证组塔施工全过程人员的安全，为避免发生外拉线与带电线因安全距离不够而发生放电，造成运行电力线路发生触电跳闸事故，临近电力线附近组塔施工必须项目总工编制、公司安监部人员审查、公司技术负责人批准，并报送监理工程师审查批准，才能正式实施。 3.1 施工准备： 现场施工所有使用的工器具应与《铁塔组立施工方案》中的工器具配备表基本相同，只有风绳全部改用绝缘四级绳。 3.2 组塔施工方法的确定： 铁塔组立施工，应根据施工现场新建线路铁塔与临近电力线的位置距离，确定具体的铁塔组立方法，如果地形允许，优先选择一般采取吊车组立；如果地形条件不好，可选择采用小抱杆零吊的方法进行铁塔组立。 3.3 临近带电体安全距离 所有组塔施工工器具、吊装构件与带电体的安全距离，及作业人员的活动范围与带电体的距离应满足下表要求： 3.3.1 临近带电体工作时，作业人员活动范围及其所携带的工具、材料等，与带电体的最小安全距离应不小于表1的规定。 表1 作业人员活动范围及其所携带的工具、材料等，与带电体的最小安全距离 3.3.2 采用挖掘机、起重机等机械设备作业时能确保机械与架空线路的安全距离应不小于表1规
定。 表2 机械设备与架空线路的最小安全距离 4、施工安全技术措施 4.1 施工时除应遵守本措施规定外，编制详细的《临近带电线路附近铁塔组立施工方案》和《组塔施工安全保证措施》，并进行施工安全技术交底，确保在临近带电线路附近组塔施工的安全顺利开展。 4.2 施工前，应对现场进行实际调查，根据具体情况和作业方案及要求填写安全工作B票和做好每天的班前、班后会议，并执行技术交底。 4.3 对所使用的工器具进行细致的检查，包括检查拉线地锚的埋深、主牵引地锚的布置、承拖绳完好程度、抱杆垂直度、连接卸扣、起吊滑车系统、地面转向滑车、凡不合格的施工工器具严禁使用，严禁以小代大，必须按照要求的规格配置工具具，保证各部受力在允许荷载内使用，。 4.4 严禁在临近电力线侧设置金属钢丝绳拉线，要求在临近电力线侧采用φ18绝缘尼伦绳作为拦风绳，以保证塔材在吊装时不发生放电事故。。 4.5 在临近电力线附近组塔施工时，塔上、塔下应设立专职安全监护人，以便随时检查控制塔材在吊装过程中与电力线的安全距离，杜绝发生触电和跳闸事故。 4.6 在临近电力线的塔上作业时，要求在距离电力线最近的地方作业人员全部穿戴均压屏蔽服，同时穿戴绝缘手套，并将主牵引地锚、组塔抱杆、已组好的塔身均采取良好的接地措施，以杜绝发生触电跳闸事故。 4.7严格班前交底制度，做到“交任务、交安全、交技术”，做到每项施工作业必须做到心中有数，
10kV镇东线、10kV莲新线架空线改电缆工程 钢 管 塔 吊 装 组 立 施 工 方 案 及 措 施 批准： 审核： 编写： 高要南兴公司新桥工程部 2016年2月2日
本工程为10kV镇东线、10kV莲新线架空线改电缆工程，新建杆塔1基，考虑到钢管塔高度计重量，决定采用分段起吊组装的方案。为保证施工安全迅速地组立钢管塔，特制定以下措施。 一、工程概况： 1、本工程为10kV镇东线、10kV莲新线架空线改电缆工程，新建杆塔1基， 2、钢管塔交通运输情况： 本线路杆塔分布于马路边及田中，全线地形平坦，交通便利。 3、危险点情况及对应措施： 1）、由于钢管塔施工现场过往行人车辆，因此需在交叉路口上设置专人监护并设立安全警示牌如：前方施工车辆绕行等。 2）、在起吊钢管塔前应进行试吊作业，在每一段钢管塔起吊约10cm时应暂停，检查制动装置，确认完好后方可继续起吊。 4、施工时间及要求： 施工队定于2016年1月30日进行钢管塔组立工作，进行组立钢管塔前，施工项目经理部应组织施工员及聘用的专业起吊人员一同进行安全技术交底，明确任务、职责。 二、施工组织机构：(见下页)
各级人员现职： 项目经理：具体负责工程的组织领导工作，全面负责工程安全、质量、财务费用工作。 施工队长：负责施工现场的组织管理安全生产、施工进度安排、文明施工、协调以及在起吊过程中配合起吊指挥员的工作等。 技术负责人：全面负责钢管塔组立过程中的工程技术管理和施工质量管理及具体负责施工技术管理、钢管塔专项组立措施及现场技术指导和督查等工作。 专职安监员：具体负责工程的安全监督管理、组织安全学习、督查和指导规程、措施的落实，参加事故的调查、处理以及消防、保卫和环境保护管理工作，对安全文明施工进行考核与奖惩。整理并保管好安全资料。 兼职安全员：负责组织施工队安全学习、监督施工现场的安全文明施工，检查施工措施的落实，做好安全活动记录，整理有关安全资料并妥善保管，做好消防、保卫、环境保护等工作。 质检员：具体负责组立钢管塔的施工质量、计量、测量、试验等工作。
110kV**线*改造工程 施 工 方 案 **公司 *年*月*日
批准：审核： 校对： 编写：
一、编写依据 1、本工程施工图纸及设计文件 2、《110～500kV架空电力线路施工及验收规范》（GB50233-2005） 3、《110～500kV架空电力线路工程施工质量及评定规程》（DL/T 5168-2002） 4 、《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-2005） 5 、《电力工作票技术规范》（Q/CSG10005-2004） 二、工程概况 本工程为**改造工程，从**杆新建一回110kV线路，. 三、施工组织机构 现场组织管理机构如下图： 现场管理机构图 四、拆除旧砼杆、旧导地线部分 1、拆除前准备工作 1.1组织施工负责人对线行认真校对跨越需停电线路双编名称、地段并记录无误。 1.2在需跨越的电力线、通讯线、村道两旁搭设跨越架，设置标示牌。 1.3检查拆除砼杆的所有杆根、拉线足是否有异常。 1.4在耐张杆*杆大号侧、**杆小号侧导线横担应打好临时拉线，特别是**杆必须打好牢固的内角临时拉线。 1.5在**杆大号侧**杆小号侧各对应导线挖2m×0.6×2地锚3个，地锚棒出土坑角
度应小于45°。 2、申请停电工作 2.1严格执行“二票”制度，按停电计划表提前办理所需停电线路申请手续。 2.2停电施工计划安排如下： 1）旧线路拆除：5天； 2）新建线路组立铁塔：10天； 3）新建线路放紧线及附件安装：5天； 计划申请停电时间：***年*月*日至*日共*天，具体停电时间以调度批复为准。 2.3相关线路接调度停电命令后，现场负责人速派人对该停电线路进行验电、挂接地线。 3、松线、拆杆安全、文明施工技术措施 3.1松线前在**已挖好的地锚处对应导地线进行装设固定导地线拉线各一组。 3.2旧线路上的所有金具拆除后将导地线放入滑车轮内，并检查过线滑轮转动是否正常。 3.3牵引地锚应牢靠，并设专人看护。统一指挥，通讯畅通，施工人员精神应集中，各杆及跨越线路、道路派专人看守，线行下不得有人、畜逗留。 3.4杆上作业人员必须带好安全帽，系好安全带，穿胶底鞋，传递物件必须使用绳索，不得抛掷，地面作业人员不要在杆塔下方停留。 3.5倒杆前应将直线杆上全部瓷瓶卸下，选择好倾倒方位，挖好定向马槽沟，绑好定向拉绳。做好防止毁坏林木及农作物的措施，特别是做好新基础的防护措施。 3.6倒杆要统一指挥，剪断拉线作业的人员速度应一致，现场其他人员必须远离杆高1.2倍以外距离。 3.7田地处倒落的砼杆石碎及绝缘瓷瓶碎片应清理干净，原拉线捧应深挖0.6m切断并回填土，同时原杆穴好应回填土，防止伤及人、畜，做到工完场清文明施工。 五、铁塔组立部分 1、施工条件 本工程100%杆塔位于丘陵中，线路经过的地区地形条件相对较好。因此，本工程铁塔组立采用外拉线抱杆分解组塔和内拉线悬浮式抱杆分解组塔两种方法。 2、杆塔型号： 直线塔型：ZM1-12、ZM1-15、ZM1-18、ZM1-27、ZM1-30。 转角塔：JG1－15、JG3-15。 3、杆塔明细表
安哥拉毛鲁本托送变电工程 施工方案 中铁十七局集团电气化工程有限公司 二〇一三年五月
会签栏 Signing column 项目部中铁十七局集团电气化工程有限公司Project department 编制: Compiled by 审核: Authenticated by 批准: Approved by
目录 1、工程概况 2、铁塔组立准备 3、铁塔组立方式 4、一般工艺要求 5、内拉线抱杆组立铁塔的使用要求和特点 6、抱杆的起立及各系统设置 7、铁塔的吊装要求和注意事项 8、安全目标和注意事项 9、质量目标和注意事项 10、环境目标和其他要求
一、工程概况： 1.1 总体概况 工程地点：安哥拉罗安达境内 工程名称 : 安哥拉Morrobento送变电项目工程 建设单位：中国机械设备工程股份有限公司 监理单位：长春国电建设监理有限公司 施工单位：中铁十七局电气化海外第七分公司 1.2 工程概况： 本工程线路起建的Camama220kv变电站至Morrobento变电站。工程线 路所经地区主要为城区，线路沿线总体地形平坦，途径密集房屋和小河及绿化带，绝大部分位于市政道路旁，为泥地或混泥土路面；少部分位于荒地或菜地，地表生长野草、灌木及少量面包树。地貌单元属于海滨平原。地形平坦开阔， 水土保持较好，坡度较缓，海拔高程在100m以下，地形总体起伏不大，地形高差较小。 二、铁塔组立准备 1、对基础的要求 1.1 铁塔基础必须经中间验收合格，基础缺陷处理完毕。 1.2 基础混凝土强度须已达到设计强度的70%或以上。 1.3 本工程基础均采用地脚螺栓式与铁塔连接，要求耐张塔在组装完后用不低 于C15的细石混凝土逐个填满地脚螺栓孔。 2、场地准备 2.1 铁塔的组装场地应平整，对影响组装的凹凸面应予以平整。 2.2 对影响组装和吊装的构筑物，如电力线、通讯线、道路、树木等应预先采 取相应的措施。 3、对塔料、构件的缺陷处理 3.1 按设计施工图纸核对塔料的数量和规格。角钢弯曲度不得超过构件长度的2‰，当角钢弯曲超过此值时，可采用冷矫正法矫正，矫正后构件不得有凹痕和裂纹。 3.2 由于运输或矫正引起的构件表面镀锌剥落或补孔等，均应涂以富锌漆处理。对锌层大面积剥落的构件应予以更换。
粤东LNG通讯系统建设工程通信塔安装专项施工方案 编制单位：中海油信息科技有限公司 粤东LNG通讯系统项目组 编写人： 审核人： 批准人： 编制时间：2015年3月26日 目录 目录 第一章工程概况...............................................错误!未定义书签。第二章编制依据...............................................错误!未定义书签。第三章施工程序...............................................错误!未定义书签。第四章施工方法...............................................错误!未定义书签。 开工准备.................................................错误!未定义书签。 安装塔体措施.............................................错误!未定义书签。第五章进度计划...............................................错误!未定义书签。第六章资源配置计划...........................................错误!未定义书签。 施工人力资源.............................................错误!未定义书签。 施工安装主要机具..........................................错误!未定义书签。第七章安全技术措施...........................................错误!未定义书签。第八章质量保证措施...........................................错误!未定义书签。第九章文明施工措施..........................................错误!未定义书签。第十章施工平面布置..........................................错误!未定义书签。
XXX输变电改造工程（线路部分）标段X 铁塔组立施工方案 XX电力建设有限公司 XXX输变电改造工程标段X项目部 二〇一三年十一月六日
目录 一、编写依据...................... 错误!未定义书签。 二、工程概况...................... 错误!未定义书签。 三、杆塔组立施工方案.............. 错误!未定义书签。 四、杆塔组立一般工艺要求.......... 错误!未定义书签。 五、原杆塔拆除.................... 错误!未定义书签。 六、工期目标和施工进度计划........ 错误!未定义书签。 七、资源需求计划.................. 错误!未定义书签。 八、质量措施...................... 错误!未定义书签。 九、安全控制措施.................. 错误!未定义书签。 十、应急预案...................... 错误!未定义书签。
一、编写依据 1、XXX建设单位与XX电力建设有限公司签订的施工合同； 2、XXX输变电改造工程设计文件； 3、XXX输变电改造工程施工图会审纪要； 4、XXX输变电改造工程施工组织设计； 5、《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）； 5、《110-500kV架空送电线路施工及验收规范》（GBJ 50233-2005）； 6、《电力建设安全工作规程（架空电力线路部分）》（）； 7、《110～500kV架空送电线路设计技术规程》（DL/T5092-1999）； 8、施工现场调查资料； 9、各主管部门颁发的规程、规范、制度文件； 10、国家电网公司GB/TI9001:2000、GB/T24001-2004、GB/T28001-2001质量管理、环境健康安全管理三标一体化程序文件； 11、《电力建设安全文明施工管理规定》—-线路篇； 二、工程概况 1、工程简介 略。 2、本工程线路前进方向见下图，塔位编号及测量标桩编号按此方向递增，各塔之前后、左右方向均以此为准，塔腿编号如下： 3、技术特性 、改造段部分技术特性 略
7.1组立抱杆 7.1.1组立抱杆操作步骤是： （1）按抱杆各段的配置情况在地面组装好。15m长的抱杆采取倒落人字钢抱杆组立的方法，人字铝抱杆头抱带上抱杆帽，用3t卸扣分别与牵引绳及吊点绳滑车连接，现场布置见图7.1.1a。23m长的抱杆采取在基础中心立1根约5m高的钢抱杆（即组塔抱杆的两段），再利用钢抱杆吊立组塔抱杆的方法，但注意起吊滑车挂在抱杆拉线的上方，当起立组塔抱杆至起吊滑车不受力时，拆除起吊滑车，现场布置见图7.1.1b，工器具可在组塔工器具中选用。 （2）抱杆组立好后，绑扎好各部位的晃绳及牵引绳。布置抱杆顶部的四条拉线，拉线落地端锚于在预先挖埋好的地锚上，拉线对地夹角小于60°。拉线本身要缠绕在拉线控制器（φ100×250mm钢管）上不少于5圈。调好后拉线在本体上打一背扣，用三个元宝螺栓卡在本线上收紧拉线受力后，即解除吊点，松出牵引绳及晃 （3）抱杆底座用四根钢丝绳（托绳）分别与四个基墩或塔腿连接（绑扎处须垫有麻袋等保护物），再收紧钢丝绳后，把抱杆底部固定在塔中心位置。解除吊点，松出牵引绳及晃绳。 （4）根据地形在横线路或顺线路方向布置牵引系统，牵引绳一端上绞磨，另一端通过转向滑车、抱杆顶的起吊滑车组，引至地面待起吊塔片的位置。
（5）如果由于地形限制，整体起立抱杆其长度不能为抱杆全长时，在组立好塔腿后，再利用塔腿采用倒装方法接长抱杆。7.2塔腿吊装方法 7.2.1单吊散装塔腿 （1）对于根开大且半边塔腿较重或各塔腿不连成整体的塔号，塔腿段应采用单腿主材吊装的方法。此方法是将各腿的主材或组合角钢主材装上一些辅助材（斜材和水平铁，各塔腿不连成整体的，可以连上和塔腿相连接的塔身主材），分别逐腿吊装。主材的顶端应悬挂好开口滑车并穿入Ф12.5的钢丝绳，以便主材组立后用来提升其他水平铁和斜材。 （2）起吊单腿主材的长度视抱杆高度而定，但起吊的单腿主材组合高度不宜超过12m。当单腿主材组立就位后，特别是吊装高度超过10m或重量较重的组合角钢主材时，必须及时设置二条临时拉线，拉线应呈八字型设置，并用双钩或葫芦收紧拉线后才能松出起吊绳时，以防止主材向塔身倾斜。四个塔腿的主材组立完后，再将四侧及内侧的各种斜材、水平铁组装好才能拆除临时拉线。 7.2.3吊装注意事项 （1）若主材上预留有施工孔时，抱杆拉线、承托绳、固定腰环等应挂在施工用孔上，避免钢丝绳直接缠绕铁塔主材或辅材。（2）在满足起吊重量和起吊高度的前提下，尽量与塔身上段组成片起吊。单吊塔腿下段时，必须连接好四根水平铁、塔腿的人
朔州市平鲁区卧龙洞150MW风电 项目线路工程 欧阳歌谷（2021.02.01） 35kV集电线路杆塔组立施工方案 施工单位(章） 年月日 批准：年月日 审核：年月日 编写：年月日
目录 第一章工程概况1 1.1、编制依据 (1) 1.2、工程概况1 1.3、施工方案2 1.4、劳动力组织2 第二章杆塔统计汇总4 2.1、杆塔统计汇总4 2.2、各种型号铁塔尺寸4 第三章铁塔组立施工质量及工艺要求6 3.1、施工质量要求6 3.2施工工艺要求8 第四章铁塔组立质量保证措施9 4.1、铁塔组立质量保证措施9 第五章铁塔组立安全及文明施工保证措施11 5.1、安全及文明施工保证措施11 5.2、主要危险点（源）及针对措施13 5.3铁塔组立安全、文明施工控制图15 第六章施工进度保证措施16 6.1、计划进度：16 6.2.工器具配备16 6.3人员配备：16 6.4物资供应：16 6.5对外联系：16 第七章外拉线悬浮抱杆分解组立铁塔17 7.1、施工准备：17 7.2、适用范围：17 7.3、施工措施：19 7.4、有关施工要求及关键工艺要点说明：22 7.5、主要工器具配置表23 第八章内拉线悬浮抱杆分解组立铁塔25 8.1、施工准备25 8.2、现场布置及有关施工要求：25 8.3、主要工器具配置表26 第九章吊车整体组立铁塔28 9.1、施工准备28 9.2、施工方
法 (28) 9.3、施工安全28 第十章质量方针、质量目标、安全方针、安全目标30 10.1、质量方针：30 10.2、质量目标：30 10.3、安全方针：30 10.4、安全目标： (30)
钢管塔组立施工工艺 Final revision by standardization team on December 10, 2020.
110KV竹园民官联线路工程 钢管塔组立施工工艺批准： 审核： 编写： 桂林漓昇电力建设有限责任公司 2005年5月18日 钢管塔组立施工工艺 1、针对竹园民官联线路联湖线段钢管塔组立施工而编制； 2、本次施工采用吊车组立和人工组立方法进行施工； 吊车组立施工： 根据地形情况好坏可以选择分段吊装组立和整体吊装，由于吊车组立工序简单，本次钢管塔吊车组立施工不作详细介绍。 人工组立施工： （1）挖好地锚，地锚距离塔中心为大于塔全高，以保证防绳对地夹角小于等于45°；
（2）起吊抱杆为15米以上口400钢抱杆，提升木抱杆9~12米，滑车为5T铁滑车，磨绳为一条200米Φ14钢丝绳，防绳为四条60米Φ16钢丝绳，机动绞磨一台，四把3T手扳葫芦； （3）人工组立施工步骤： a、立抱杆，打好四方防绳；布置好起吊滑车组和机动绞磨；（如图一所示） b、绑好起吊钢管塔第一段位置，起吊离地时，要进行冲击实验，检查四方防绳地锚，确无问题，方可起吊；起吊前注意脚钉方向和起吊绑套位置方向。 c、就位时注意脚钉方向和横担方向，特别是转角塔的方向。（如图二所示） d、倒提升木抱杆注意四方防绳控制以及缆腰麻绳控制，此点是提升木抱杆的关键。固定木抱杆位置至少3米以上，绑固木抱杆要牢靠，收紧四方防绳要保持木抱杆的垂直状态。 e、用木抱杆提升钢抱杆，同样固定钢抱杆位置至少3米以上，固定前要先固定两块垫木，要保持钢抱杆处于垂直状态；钢抱杆底坐所绑钢丝套要紧固，缆腰钢丝套要收紧固定好；收紧四方防绳；将木抱杆拆除松至地面。（如图三所示） f、吊立第二段钢管时，起吊点位置最好在滑车组的垂直下方；起吊前注意脚钉方向和起吊绑套位置方向，绑好起吊点钢管塔第二段位置，起吊离地时，要进行冲击实验，检查四方防绳地锚，确无问题，方可起吊。（如图四所示） g、起吊到位，检查四方防绳以及各部位安全后，操作人员方可上塔工作就位收紧螺丝，就位时注意脚钉方向和横担方向。（如图五所示） h、同样按（d）方法提升木抱杆；
组塔专项施工方案 2016年03月01日 巴中笔山-镇龙35kV新建线路工程 （一标段N1-N31） 4.2作业方法和要求 1钢管抱杆规格、结构.........................................5页2钢管抱杆的吊装方式.........................................5页3钢管抱杆组塔要求...........................................5页4钢管抱杆的组装.............................................6页5钢管抱杆的竖立.............................................6页6钢管抱杆的固定.............................................8页7钢管抱杆的提升.............................................8页
8塔材的吊装.................................................9页9钢管抱杆拆除..............................................12页10塔材组装要求.............................................13页11作业活动的分工和职责.....................................15页5质量标准及验收....................................15页 6危险点分析及控制措施...............................16页 7安全文明与环保要求.................................17页 2.2本公司制定的程序文件 ?《送电线路施工过程控制程序》（编号：MP16） ?《高处作业控制程序》（编号：MP21） 3作业准备 3.1作业所需的机具、工具、仪器、仪表的规格及要求 铁塔吊装组立所需的主要工器具由公司机具站发放；对于自购的工器具，必
. 2015年神木县绿源新能源电力110kV升压站 送出线路工程 铁塔组立施工方案 批准： 安全审核： 质量审核： 技术审核： 编制：
编制时间：2015年9月―――――神木县绿源新能源电力有限公司――――― 2015年10月 目录 第一章编制依据、工程概况 (2) 第二章施工现场组织机构 (2) 第三章组塔工程一般说明 (3) 第四章技术要求及措施 (13) 第五章质量管理 (15) 第六章安全保证措施及管理目标 (17)
第一章编制依据、工程概况 1.1 编制依据 1.1.1 依据工程设计单位编制的《工程设计说明书》、《施工图》 1.1.2《110-750KV架空电力线路施工及验收规范》（GB-50545-2010） 1.1.3《安全生产法》、《国家电网公司安全生产规程、规定》。 1.2 工程概况 本工程为神木县绿源新能源电力有限公司110kV升压站送出线路工程，全线路为单回塔，架空线路21.905km，共转角21次，铁塔共81基（其中直线塔60基，转角塔21基），分别塔型有：1C3-ZM1（15m1基、18m15基、21m13基、24m11基）；1C3-ZM2(18m1基、27m8基、27m8基、30m6基)；1C3-ZM3（27m1基、33m3基、
36m3基）；1C3-J1(15m2基、18m6基、21m2基、24m1基)；1C3-J2（15m2基、18m2基、21m1基、24m1基）；1C3-J3(18m1基、21m1基)；1C3-DJ （18m2基）铁塔防盗采用基础顶面以上8米范围内钮滑式防盗螺栓。 本工程线路方向规定：所有铁塔，均以线路方向为编制的正方向，并以此区分前后各左右，大号侧塔腿规定为Ⅰ腿，在本段的组塔过程中，铁塔塔腿编号统一，均以面向前进方向（受电侧）为准，顺时针方向转动分别为A 、B 、C 、D 号，线路左、右转角亦以面向前进方向为准，具体情况如下图所示： 110kVXXXXXXXX 变 第二章 施工现场组织机构 2.1现场施工人员职责： 2.1.1项目经理——担任施工总指挥，对现场宏观调控； 2.1.2项目总工——担任技术负责人，研究解决现场出现的问题，并进行技术监督和指导； 110kVXXXXXXXX 变 左 右
110KV竹园民官联线路工程 钢管塔组立施工工艺 批准： 审核： 编写： 桂林漓昇电力建设有限责任公司 2005年5月18日
钢管塔组立施工工艺 1、针对竹园民官联线路联湖线段钢管塔组立施工而编制； 2、本次施工采用吊车组立和人工组立方法进行施工； 吊车组立施工： 根据地形情况好坏可以选择分段吊装组立和整体吊装，由于吊车组立工序简单，本次钢管塔吊车组立施工不作详细介绍。 人工组立施工： （1）挖好地锚，地锚距离塔中心为大于塔全高，以保证防绳对地夹角小于等于45°； （2）起吊抱杆为15米以上口400钢抱杆，提升木抱杆9~12米，滑车为5T铁滑车，磨绳为一条200米Φ14钢丝绳，防绳为四条60米Φ16钢丝绳，机动绞磨一台，四把3T手扳葫芦； （3）人工组立施工步骤： a、立抱杆，打好四方防绳；布置好起吊滑车组和机动绞磨；（如图一所示） b、绑好起吊钢管塔第一段位置，起吊离地时，要进行冲击实验，检查四方防绳地锚，确无问题，方可起吊；起吊前注意脚钉方向和起吊绑套位置方向。 c、就位时注意脚钉方向和横担方向，特别是转角塔的方向。（如图二所示）
d、倒提升木抱杆注意四方防绳控制以及缆腰麻绳控制，此点是提升木抱杆的关键。固定木抱杆位置至少3米以上，绑固木抱杆要牢靠，收紧四方防绳要保持木抱杆的垂直状态。 e、用木抱杆提升钢抱杆，同样固定钢抱杆位置至少3米以上，固定前要先固定两块垫木，要保持钢抱杆处于垂直状态；钢抱杆底坐所绑钢丝套要紧固，缆腰钢丝套要收紧固定好；收紧四方防绳；将木抱杆拆除松至地面。（如图三所示） f、吊立第二段钢管时，起吊点位置最好在滑车组的垂直下方；起吊前注意脚钉方向和起吊绑套位置方向，绑好起吊点钢管塔第二段位置，起吊离地时，要进行冲击实验，检查四方防绳地锚，确无问题，方可起吊。（如图四所示） g、起吊到位，检查四方防绳以及各部位安全后，操作人员方可上塔工作就位收紧螺丝，就位时注意脚钉方向和横担方向。（如图五所示） h、同样按（d）方法提升木抱杆； i、同样按（e）方法提升钢抱杆； j、同样吊立第三段钢管塔时按（f）方法进行操作； k、同样按（g）方法进行操作； 以此类推，直至吊立安装完毕。以上方法未考虑其它因素影响；施工队在确保安全情况下施工时，要因地制宜，不要盲目施工；应该多看多想，最终完成施工任务。
铁塔组立施工方案XBDJ-XL-843-23-010 第一章编制依据、工程概况 1.1 编制依据 1.1.1 依据工程设计单位编制的《工程设计说明书》、《施工图》 1.1.2《110KV-750KV架空输电线路施工质量检验及评定》（DL5168-2016） 1.1.3《钢结构工程施工质量验收规范》(GB50205-2001) 1.1.4《建筑电气工程施工质量验收规范》（GB50303-2015） 1.1.5《66KV及以下架空电力线路设计规范》（GB50061-2010） 1.1.6《交流棒型悬复合、防风偏绝缘子瓷件技术条件》 1.1.7《安全生产法》、《国家电网公司安全生产规程、规定》。 1.2 工程概况 建设规模：新建35kV线路11.411km. 贵州册亨大顶柱40MW风电场工程新建A、B共两回35KV架空线路分别连接风电场内风机，并最终送至110KV升压站。其中A线主线路径长度约7.612km，其中架空路径7.505km，AN9-AN10电缆钻越35KV线路路径长度约0.107km。B线主线路径长度约3.799km，其中架空路径3.614km，BN3-BN4电缆钻越35KV线路路径长度约0.097km，BN12-BN13电缆钻越35KV 路径长度约0.088km全线共约11.411km，其中架空路径约11.119km，电缆路径0.292km。 同时随架空线路架设24芯ADSS光缆一根，其线路长度为11．411KM。 根据本工程风电场风机位置关系及电气主接线的要求，其接线方式如下： A线 F01—F02—F03—F04—F05—F06—F07—F08—F09—F10—升压站 B线 F18—F17—F16—F15—F14—F13—F12—F11—升压站 导线型号：JL∕GIA—185∕30、JL∕GIA—120∕25型钢芯铝绞线 地线型号：GJ—50钢绞线 杆型数量，本期共50基铁塔 其中直线塔8基、耐张塔42基 铁塔接地体采用Φ12镀锌接地圆钢。 JL∕GIA—185∕30导线采用FD-4，JL∕GIA—120∕25导线采用FD-3防振锤防振,避雷线采用FC-50防振锤防振。铁塔接地装置采用方环加射线型，埋设深度为岩石处0．3m以下、耕地0．8m以下、其余0．6m以下。
汉川星朗合一创业园屋顶光伏电站35kV上网线路工程钢管塔吊装组立专项施工方案及措施 批准： 审核： 编写： 河南省佳盛电力工程有限公司施工项目部 2017年5月
本工程为星朗合一创业园屋顶光伏电站35kV开关柜出线-江台110kV变电站35kV 出线构架止，新建钢管杆塔12基，考虑到钢管塔高度及重量，决定采用分段起吊组装和整体吊装的方案。为保证施工安全迅速地组立钢管塔，特制定以下措施。 一、工程概况： 1、本工程为汉川星朗合一创业园屋顶光伏电站35kV上网线路工程，采用架空和地埋电缆相结合的方式，新建钢管杆塔12基，分为两段，其中直线塔8基，终端塔4基，新建单回架空线路1.18公里，导线型号：LGJ-150/20钢芯铝绞线；地线型号:1根24芯OPGW光缆,直埋电缆5.118公里，电缆型号为：YJV22-26/35-3*240铜芯钢铠电缆。 2、钢管塔交通运输情况： 本线路杆塔分布于马路边及田中，全线地形平坦，交通便利。 3、危险点情况及对应措施： 1）、由于钢管塔施工现场过往行人车辆，因此需在交叉路口上设置专人监护并设立安全警示牌如：前方施工车辆绕行等。 2）、在起吊钢管塔前应进行试吊作业，在每一段钢管塔起吊约10cm时应暂停，检查制动装置，确认完好后方可继续起吊。 4、施工时间及要求： 施工队定于2017年6月3日至6日进行钢管塔组立工作，进行组立钢管塔前，施工项目负责人应组织施工员及聘用的专业起吊人员一同进行安全技术交底，明确任务、职责。 二、施工组织机构：(见下页) 施工队长：负责施工现场的组织管理安全生产、施工进度安排、文明施工、协调以及在起吊过程中配合起吊指挥员的工作等。 技术负责人：全面负责钢管塔组立过程中的工程技术管理和施工质量管理及具体负
芦花—北塔Ⅰ回改接丰登变110kV线路工程（架空部分）杆塔工程施工措施 宁夏天净元光电力有限公司 芦花—北塔Ⅰ回改接丰登变110kV线路工程（架空部分）施工项目部 __2013_年_02_月_25_日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
编制目的： 为规范本工程杆塔组立施工行为，统一落实标准化施工工艺及，确保本工程“安全无事故”安全目标及“零缺陷移交”质量目标的圆满实现，为业主提供放心满意的工程产品，特针对本工程杆塔特点，依据本工程杆塔组装图以及有关规范、规程，特编写杆塔组立施工工艺措施，以指导本工程铁塔组立施工。 编制依据： 1、《110kV～500kV架空电力线路工程施工质量及评定规程（杆塔部分）》（DL/T5168-2002） 2、《110KV～500kV架空送电线路施工及验收规范》[GB50233-2005] 3、《电力建设安全工作规程》（第2部分：架空电力线路） DL5009.2-2004 4、《国家电网公司电力建设安全健康与环境管理工作规定》 5、芦花—北塔Ⅰ回改接丰登变110kV线路工程（架空部分）铁塔施工图 6、芦花—北塔Ⅰ回改接丰登变110kV线路工程（架空部分）施工图会审纪要 7、国家电网公司输变电工程《施工工艺示范手册》 编制说明： 1、本措施只用于指导本工程铁塔组立施工，在本工程铁塔组立施工 完毕后自行失效。 2、本措施有关条款或要求若与规范、规程及公司《杆塔施工工艺标
第一章编制依据、工程概况 1.1 编制依据 1.1.1 依据工程设计单位编制的《工程设计说明书》、《施工图》 1.1.2《110KV-750KV架空输电线路施工质量检验及评定》（DL5168-2016） 1.1.3《钢结构工程施工质量验收规范》(GB50205-2001) 1.1.4《建筑电气工程施工质量验收规范》（GB50303-2015） 1.1.5《66KV及以下架空电力线路设计规范》（GB50061-2010） 1.1.6《交流棒型悬复合、防风偏绝缘子瓷件技术条件》 1.1.7《安全生产法》、《国家电网公司安全生产规程、规定》。 1.2 工程概况 建设规模：新建35kV线路11.411km. 贵州册亨大顶柱40MW风电场工程新建A、B共两回35KV架空线路分别连接风电场内风机，并最终送至110KV升压站。其中A线主线路径长度约7.612km，其中架空路径7.505km，AN9-AN10电缆钻越35KV线路路径长度约0.107km。B线主线路径长度约3.799km，其中架空路径3.614km，BN3-BN4电缆钻越35KV线路路径长度约0.097km，BN12-BN13电缆钻越35KV路径长度约0.088km全线共约11.411km，其中架空路径约11.119km，电缆路径0.292km。 同时随架空线路架设24芯ADSS光缆一根，其线路长度为11．411KM。 根据本工程风电场风机位置关系及电气主接线的要求，其接线方式如下： A线F01—F02—F03—F04—F05—F06—F07—F08—F09—F10—升压站 B线F18—F17—F16—F15—F14—F13—F12—F11—升压站 导线型号：JL∕GIA—185∕30、JL∕GIA—120∕25型钢芯铝绞线 地线型号：GJ—50钢绞线 杆型数量，本期共50基铁塔 其中直线塔8基、耐张塔42基 铁塔接地体采用Φ12镀锌接地圆钢。
