加强筋(含凸台、角撑)
1.5.1 加强筋的作用
(1) 在不加大制品壁厚的条件下，增强制品的强度和刚性，以节约塑料用量，减轻重量，降低成本。
(2) 可克服制品壁厚差带来的应力不均所造成的制品歪扭变形。
(3) 便于塑料熔体的流动，在塑料制品本体某些壁部过薄处为熔体的充满提供通道。
1.5.2 加强筋的形状及尺寸
塑料制品上加强筋和凸台的形式和应用如图2-9，图2-10所示。
加强筋尺寸参数如图2-11，图2-12所示。
凸台的形状及尺寸参数如图2-13~图2-15所示。
角撑位于制品边缘，支撑制品壁面，以增加强度及刚度，尺寸参数如图2-16所示。
注意：角撐的高度應比制品的側壁高度低0.5mm以上，以免妨礙制品與其它零件的配合

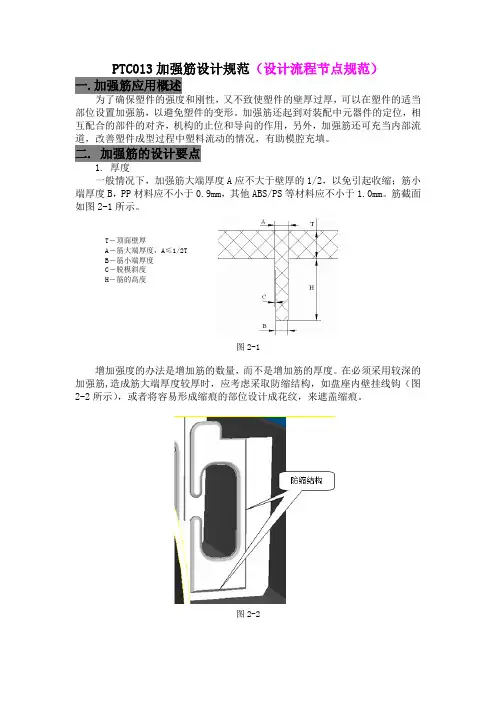

1.5.3 加强筋的设计要点
(1) 用高度较低、数量稍多的筋代替高度较高的单一加强筋，避免厚筋底冷却收缩时产生表面凹陷、部空洞和翘曲，如果高度过高，在负荷下结构将有可能膨胀，（图2-17、图2-18）。当筋的背面出现凹陷影响美观时，如果外觀允許，可采用图2-19所示的装饰结构予以遮掩。
(2) 筋的布置方向最好与熔料的充填方向一致（见表2-12中示例）。
(3) 筋的根部用圆弧过渡，以避免外力作用时产生应力集中而破坏。但根部圆角半径过大则会出现凹陷。
(4) 一般不在筋上安置任何零件。
(5) 位于制品壁的凸台不要太靠近壁，以避免凸台局部熔体充填不足(图2-20)。
加强筋在防止制品变形、增加制品刚性方面的应用如图2-21~图2-22所示
6)制品底部的加強肋，若結構允許，採用錯位式，而非交叉式，如下圖所示。
预期应力的十字结构，可以确保在整个制品上的应力均匀分布。在十字交叉处形成的节点（图5）代表材料的积聚，但可以将节点中心挖空,以防止产生问题。还必须注意，不要在交叉处和组件的边相交的地方形成材料积聚（图6）。
塑料件结构设计-（5）加强筋设计 浏览发布时间15/05/10基本设计守则 加强筋在塑胶部件上是不可或缺的功能部份。加强筋有效地如『工』字型，增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字型筋，倒扣结构将难於成型，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。 加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。 加强筋一般的设计 加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。 加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力过分集中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部分相对外壁的厚度增加大约50%因此，此部份出现缩水纹的机会相当大。如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。加强筋的形状一般是细而长，加强筋一般的设计图说明设计加强筋的基本原则。留意过厚的加强筋设计容易产生缩水纹、空穴、变形挠曲及夹水纹等问题，亦会加长生产周期，增加生产成本。（https://www.doczj.com/doc/0c18998213.html,)
汽车设计课程设计说明书 设计题目：上海大众-桑塔纳志俊万向传动 轴设计 2014年11月28日
目录 1前言 2设计说明书 2.1原始数据 2.2设计要求 3万向传动轴设计 3.1万向节结构方案的分析与选择3.1.1十字轴式万向节 3.1.2准等速万向节 3.2万向节传动的运动和受力分析3.2.1单十字轴万向节传动 3.2.2双十字轴万向节传动 3.2.3多十字轴万向节传动 4 万向节的设计与计算 4.1 万向传动轴的计算载荷 4.2传动轴载荷计算
4.3计算过程 5 万向传动轴的结构分析与设计计算 5.1 传动轴设计 6 法兰盘设计
前言 万向传动轴在汽车上应用比较广泛。发动机前置后轮或全轮驱动汽车行驶时，由于悬架不断变形，变速器或分动器的输出轴与驱动桥输入轴轴线之间的相对位置经常变化，因而普遍采用可伸缩的十字轴万向传动轴。本设计注重实际应用，考虑整车的总体布置，改进了设计方法，力求整车结构及性能更为合理。传动轴是由轴管、万向节、伸缩花键等组成。伸缩套能自动调节变速器与驱动桥之间距离的变化；万向节是保证变速器输出轴与驱动桥输入轴两轴线夹角发生变化时实现两轴的动力传输；万向节由十字轴、十字轴承和凸缘叉等组成。传动轴的布置直接影响十字轴万向节、主减速器的使用寿命，对汽车的振动噪声也有很大影响。在传动轴的设计中，主要考虑传动轴的临界转速，计算传动轴的花键轴和轴管的尺寸，并校核其扭转强度和临界转速，确定出合适的安全系数，合理优化轴与轴之间的角度。
2 设计说明书 2.1 原始数据 最大总质量：1210kg 发动机的最大输出扭矩：Tmax=140N·m（n=3800r/min）； 轴距：2656mm； 前轮胎选取：195/60 R14 、后轮胎规格：195/60 R14 长*宽*高（mm）：4687*1700*1450 前轮距（mm)；1414 后轮距(mm):1422 最大马力(pa):95 2.2 设计要求 1．查阅资料、调查研究、制定设计原则 2．根据给定的设计参数(发动机最大力矩和使用工况)及总布置图，选择万向传动轴的结构型式及主要特性参数，设计出一套完整的万向传动轴，设计过程中要进行必要的计算与校核。 3．万向传动轴设计和主要技术参数的确定 （1）万向节设计计算 （2）传动轴设计计算 （3）完成空载和满载情况下，传动轴长度与传动夹角变化的校核 4．绘制万向传动轴装配图及主要零部件的零件图 3 万向传动轴设计 3.1 万向节结构方案的分析与选择 3.1.1 十字轴式万向节 普通的十字轴式万向节主要由主动叉、从动叉、十字轴、滚针轴承及其轴向定位件和橡胶密封件等组成。
课程设计报告 学生姓名:XXXX 学号：20113190XXX 学院:机械工程学院 班级: XXX 题目: 机构运动创新设计 指导教师：苏天一职称: 2015 年 1 月8日
目录 一、绪论 1 二、课程设计目的 1 三、课程设计要求和内容 1 四、原始数据及技术参数 2 五、设计原理及设备 2 六、机构简图及自由度计算 3 七、机构动力分析与计算 4 八、机构运动分析与计算 6 十、参考文献 8
一、概述： 机械创新设计是指充分发挥设计者的创造力,利用人类已有的相关科学技术成果(含理论、方法、技术原理等),进行创新构思,设计出具有新颖性、创造性及实用性的机构或机械产品(装置)的一种实践活动。它包含两个部分:一是改进完善生产或生活中现有机械产品的技术性能、可靠性、经济性、适用性等；二是创造设计出新机器、新产品，以满足新的生产或生活的需要。而机构运动方案创新设计是各类复杂机械设计中决定性的一步，机构的设计选型一般先通过作图和计算来进行，一般比较复杂的机构都有多个方案，需要制作模型来试验和验证，多次改进后才能得到最佳的方案和参数。本实验所用搭接试验台能够任意选择平面机构类型，组装调整机构尺寸等功能，能够比较直观、方便的搭接、验证、调试、改进、确定设计方案，较好地改善了在校学生对平面机构的学习和设计一般只停留在理论基础上这一现象。 二、课程设计目的： (1)通过此次课程设计，既培养对机械系统的整体方案认识，加强学生的工程实践背景的训练，拓展学生的知识面，培养学生的创新意识、综合设计及工程实践动手能力； （2）通过机构的拼接，在培养工程实践动手能力的同时，可以发现一些基本机构及机械设计中的典型问题，通过解决问题，可以对运动方案设计中的一些基本知识点融会贯通，对机构系统的运动特性有一个更全面的理解； (3)加深对平面机构的组成原理、组成结构的认识，了解平面机构组成及运动特性，进一步掌握机构运动方案的各种创新设计方法。 三、课程设计要求和内容： （1）设计要求： a.程中应保证，机构的自由度数等于原动件数； b.根据拟定的设计方案，选择所需的零件，利用机构运动方案创新设计实验台 将零件按机构运动的传递顺序进行连接； c.分清机构中各构件所占据的运动平面，避免各运动构件发生运动干涉； d.实物连接完成后，需检验机构的自由度是否合理，机构是否能满足要求，完 成预定运动，之后才可以连接电机，进行仿真运动。
产品设计要点 1.1 常用材料及特性 1.1.1 塑料分类 塑料是指以高聚物（树脂）为主要成分，大多加有添加剂（如增强剂、填充剂、润滑剂、色料等等）、且在加工过程中能流动成形的一类高分子材料。通常分以下两种：（1）热塑性塑料：在特定的温度范围内能反复加热熔融和冷却硬化的一类塑料。如ABS、AS、PC、PP、PE、PS、POM等等。 （2）热固性塑料：在加热或其他条件作用下能固化成不熔、不溶性物料的一类塑料。如酚醛塑料、环氧塑料、DAP塑料、氨基塑料等等。 本书所涉及的制品是热塑性塑料。 2．1．2塑料特性 通常将塑料的使用性能、加工性能和技术性能统称为塑料的特性。塑料的技术性能包括：物理性能、热性能、力学性能、电气性能和化学性能。不同的塑料有不同的特性，在设计时用不同的方法。见表2－1、2－2 如在设计一产品时，产品所要求用的材料是PC透明料，根据PC塑料的特性及用途，在设计时注意： a、表面避免接痕 b、装配位应分部在四周 c、模具用高抛光性钢料等等 表2－1 常用塑料使用性能
1.2 塑胶制品常用设计工艺
塑料件结构的工艺性，直接关系到其成形模具结构、类型、生产周期与成本。只有符合模塑工艺要求的塑件设计，才能顺利成形，确保内在与外观质量，达到高效率的生产和低成本的目的。塑件设计的工艺性，自然与其成形方法密切关联。 塑件的几何形状与成形方法、模具结构、能否顺利成形与脱模、以及与制品质量等均有密切关系。塑件几何形状设计必须满足其成形工艺要求。 1.1.1避免侧孔与侧凹 塑件的内外表面形状应设计得容易成形与脱模，以防止采用复杂得瓣合模和侧抽芯机构，因此塑件设计应尽量避免有侧孔与侧凹。不是所有的设计都能制作生产出来或者容易生产出来的，应尽可能的了解产品的生产制作过程，避免设计与现实脱离，见表2－3若干典型示例。 表2－3 带有侧孔与侧凹的塑件设计示例 2.2.2脱模斜度 为了便于塑件从模腔顺利脱模或抽芯，塑件设计时必须考虑到内外壁面应有足量的脱模斜度。最小脱模斜度与塑料性能、塑件几何形状有关。表2－4列出若干材料单边脱模斜度的推荐值。 表2－4常用塑料件脱模斜度最小值 名称 斜度 外侧内侧 聚乙烯 PE 25’～45’20’～45’ ABS 40’～1°20’35’～1’ 聚碳酸酯 PC 35’～1°30’～50’ 聚甲醛 POM 35‘～1°30’30’～1° 聚丙烯 PP25’～45’20’～45’ 聚乙烯－丙稀碃共聚物 AS35‘～1°30’30’～1°合理确定塑件壁厚十分重要。塑件壁厚受使用要求、塑件性能、塑件几何尺寸与形状以

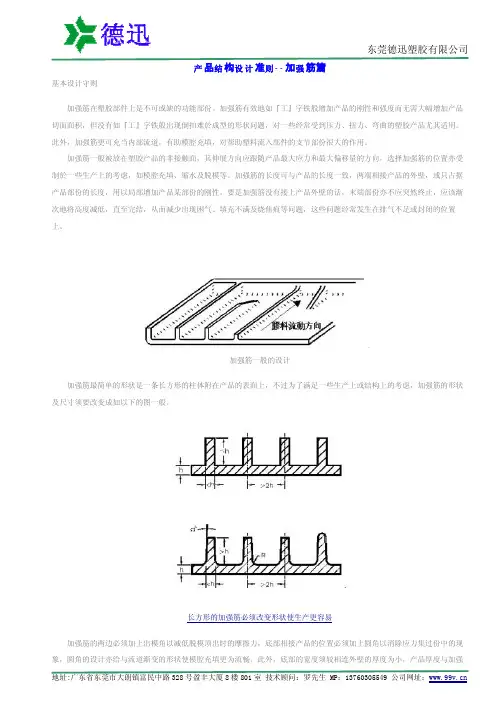

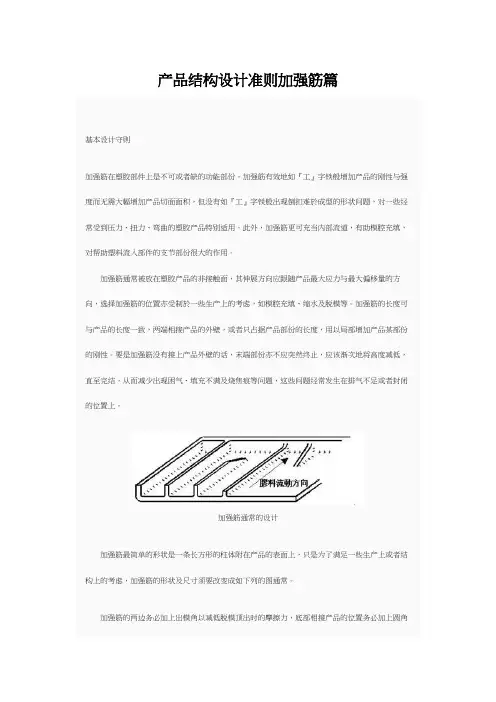

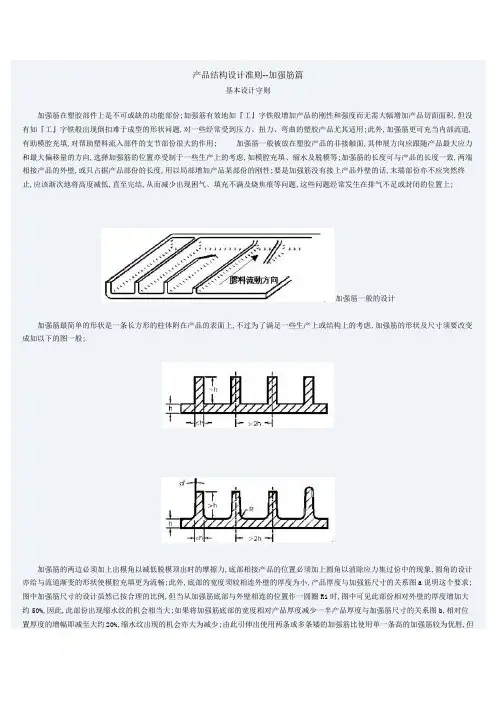

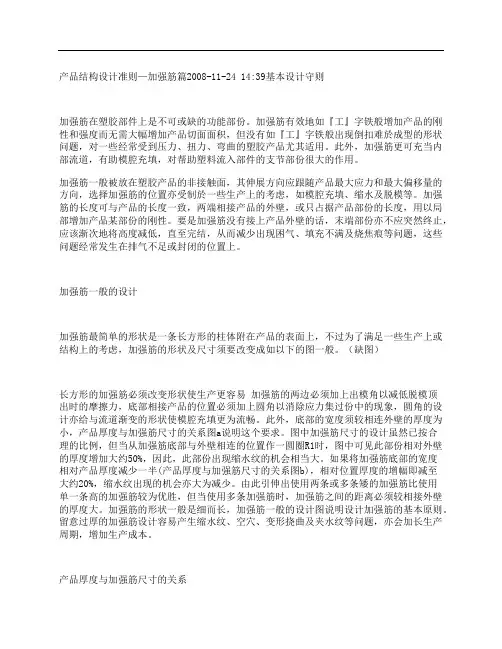

产品结构设计准则--加强筋篇 基本设计守则 加强筋在塑胶部件上是不可或缺的功能部份。加强筋有效地如『工』字铁般增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字铁般出现倒扣难於成型的形状问题，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。 加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。 加强筋一般的设计 加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。
长方形的加强筋必须改变形状使生产更容易 加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力集过份中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部份相对外壁的厚度增加大约50%，因此，此部份出现缩水纹的机会相当大。如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。加强筋的形状一般是细而长，加强筋一般的设计图说明设计加强筋的基本原则。留意过厚的加强筋设计容易产生缩水纹、空穴、变形挠曲及夹水纹等问题，亦会加长生产周期，增加生产成本。 产品厚度与加强筋尺寸的关系 除了以上的要求，加强筋的设计亦与使用的塑胶材料有关。从生产的角度看，材料的物理特性如熔胶的黏度和缩水率对加强筋设计的影响非常大。此外，塑料的蠕动(creep)特性从结构方面来看亦是一个重要的考虑因数。例如，从生产的角度看，加强筋的高度是受制於熔胶的流动及脱模顶出的特性(缩水率、摩擦系数及稳定性)，较深的加强筋要求胶料有较低的熔胶黏度、较低的摩擦系数、较高的缩水率。另外，增加长的加强筋的出模角一般有助产品顶出，不过，当出模角不断增加而底部的阔度维持不变时，产品的刚性、强度，与及可顶出的面积即随着减少。顶出面积减少
课程设计名称：传动轴(批量为200件)机械加工工艺规程设计 学生姓名：许三湘 学院：机电工程学院 专业及班级：08级材料成型及控制工程1班 学号：0803040109 指导教师：胡忠举 2010年12月16日
目录 一．机械制造课程设计的目的…………………………………………………二．生产纲领的计算与生产类型的确定……………………………………… 1.生产类型的确定…………………………………………………………… 2.生产纲领的计算……………………………………………………………三．传动轴的工艺性分析………………………………………………………… 1.零件的结构特点及应用……………………………………………………………… 2.零件的工艺分析…………………………………………………………… 四. 选择毛坯、确定毛坯尺寸、设计毛坯图…………………………………… 1.毛坯的选择……………………………………………………………… 2.确定毛坯的尺寸公差及机械加工余量…………………………………… 3.设计毛坯图…………………………………………………………… 五. 选择传动轴的加工方法，制定工艺路线…………………………………… 1.定为基准的选择………………………………………………………… 2.零件表面加工方法的确定……………………………………………… 3.制定工艺路线…………………………………………………………… 4.热处理工序的安排………………………………………………………… 六. 机床设备的选用……………………………………………………………… 1．机床设备的选用………………………………………………………… 2．工艺装备的选用………………………………………………………… 七. 工序加工余量的确定，工序尺寸及公差的计算…………………………… 八. 确定工序的切削用量………………………………………………………… 九. 时间定额的计算……………………………………………………………… 十. 提高劳动生产率的方法……………………………………………………… 十一. 课程设计体会…………………………………………………………………十二. 参考文献……………………………………………………………………十三. 附录…………………………………………………………………………
常用塑胶材料的特性及使用范围 一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明） 优点： 1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2.耐疲劳和抗应力开裂、冲击强度高 3.耐酸碱等化学性腐蚀 4.加工成型、修饰容易 缺点： 1.耐候性差 2.耐热性不够理想， 3.拉伸率底 主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件 改性的ABS共聚物： 将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能； 将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。 ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本 主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳 ABS/PVC PVC增加防火性、降低成本 ABS提供耐冲击性 主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本 主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计 1.排气
为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。 壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。 圆角 最小在厚度的25%，最适当半径在厚度的60%。 收缩率：0.4%-0.7%一般取0.5% 加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5° 支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T， 支柱：外经是内径2倍 二、聚乙烯(PE) 优点： 1、柔软、无毒、透明易染色. 2、耐冲击、耐药品，绝缘性佳。 缺点： 1、不易押出、不易贴合 2、热膨胀系数高 4、耐温性差 用途： HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。 LDP E绝缘体、胶管、胶布、胶膜、农用薄膜 最小壁厚0.5mm（LDPE），0.9mm（HDPE）（0.5-7.6ｍｍ一般1.6mm） 收缩率：HDPE 1.5%-3.5%取2% LDPE 1.5%-3%取1.5% 三、聚丙烯(PP) 优点： 1.半透明、刚硬有韧性.抗弯强度高,抗疲劳、抗应力开裂 2.质轻,无毒、无味，耐高温、绝缘性佳。（0.9G/cm3） 缺点 1、在0℃以下易变脆,不易接合;
第五章加强筋(含凸台、角撑) 基本设计守则 加强筋在塑胶部件上是不可或缺的功能部份。加强筋有效地如『工』字型，增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字型筋，倒扣结构将难於成型，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。 加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。 加强筋一般的设计 加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。 长方形的加强筋必须改变形状使生产更容易
加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力过分集中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部分相对外壁的厚度增加大约50%因此，此部份出现缩水纹的机会相当大。如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。加强筋的形状一般是细而长，加强筋一般的设计图说明设计加强筋的基本原则。留意过厚的加强筋设计容易产生缩水纹、空穴、变形挠曲及夹水纹等问题，亦会加长生产周期，增加生产成本。 产品厚度与加强筋尺寸的关系 为避免缩水，筋的根部为0.6T，筋的高度为2 T (最大不过3T), 底部圆角为R=0.125T, 拔模斜度为0.5°~1.5°, 筋的方向最好和GATE同向. 筋间的距离尽可能在壁厚两倍以上. L<3T
优秀设计 传动轴的加工工艺规程设计
设计任务书 课程设计题目：传动轴的加工工艺规程设计 完成期限：从年月日起到年月日 课程设计的意义：课程设计作为学生专业课程学习的重要组成部分，是对课程理论学习的综合运用，通过课程设计可以使学生系统的将所学的专业知识进行回顾和总结，并在此基础上针对设计题目进行具体分析和应用。达到理论学习与教学实践相结合，更好的保证学生的学习效果。 设计的主要任务： 1、完成课程设计说明书一份（6000字左右）。 2、完成零件毛坯图一张（A2或A3）。 3、完成零件图一张（A3）。 4、完成零件加工工序图（包括所有机加工序）。 5、完成典型工序工序卡的填写（2张）。 设计要求：
目录 第1章………………………………………设计说明 第2章………………………………………零件分析 第3章………………………………………工艺分析 第4章………………………………………制定工艺路线 第5章………………………………………机械加工余量的确定第6章………………………………………确定切削用量 第7章………………………………………加工的几点说明 第8章………………………………………总结 第9章………………………………………参考文献
设计说明 本次课程设计是在我们学完了大学的全部基础课、技术基础课之后进行的。这是我们在进行毕业设计之前所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练。因此，它在我们四年的大学生活中占有重要的地位。 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。 由于能力所限设计尚有许多不足之处，恳请各位老师给予指教。 1 .2.1 零件的分析 1.2.1.1 生产类型 本题目所要加工的为一阶梯轴，要求批，量为10000件，可确定其生产类型为大批量生产。 1.2.1.2 零件分析 题目所给定的零件是一主要支撑传动件和传递扭矩的阶梯轴，轴类零件是旋转体零件，其长度大于直径，一般由圆柱面、圆锥面、螺纹、花键、沟槽等。考虑到加工工艺，在车外圆时在两端车刀无法顺利退出所以零件在两端应加退刀槽，详见零件图。 1.2.1.3 零件的工艺分析 阶梯轴零件图样的视图正确、完整、尺寸、公差及技术要求齐全。本零件各表面的加工并不困难，但零件左边的键槽与其左端面距离只有3mm，有点小加工时估要精确的保证上述要求则比较困难。分析该零件是作传动齿轮转矩所用，故可以将其键槽长度做的稍微小一点，也保证了阶梯轴的强度。又零件图中的直线度精度要求较高，加工时比较困难，即定位基准要保证。 1.2.2 工艺规程的设计 1.2.2.1 确定毛坯的制造形式
道路勘测设计课程设计说明书- 河南城建学院 《道路勘测设计》课程设计说明书 课程名称: 道路勘测设计题目: 河南金孟线二级公路设计专业: 土木工程学生姓名: 学号: 指导教师: 设计教室: 十号楼611教室开始时间: 2013 年12 月09 日完成时间: 2013 年12 月20 日 课程设计成绩： 学习态度及平时技术水平与实际能创新（5）成绩（30）力（20）说明书撰写质量（45）（100）总分等级指导教师签名：年月日 目录 1、设计任务书........................................................... 2 1.1 设计题目............................................................ 2 1.2 设计时间及地点...................................................... 2 1.3课程设计的目的...................................................... 2 1.4 设计原始资料及依据.................................................. 2 1.5 主要内容与基本要求.................................................. 3 1.6 技术标准............................................................ 6 2.设计方案的拟定及说明.................................................. 7 2.1平面设计............................................................ 7 2.2纵断面设计.......................................................... 7 2.3横断面设计.......................................................... 7 3.平曲线的选择及参数计
常用20种塑料手册 $P!_* |+S ^ 1.ABS 丙烯腈-丁二烯-苯乙烯共聚物质量-SPC ,six sigma,T S16949,MSA,FMEA%O(J P t&n7M*l 典型应用围: a ?+Y I }汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。六西格玛品质论坛3{ n;b9\6p%z R;q 注塑模工艺条件: 干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80～90℃下最少干燥2小时。材料温度应保证小于0.1%。V v-v x$_+yV9l 熔化温度：210～280℃；建议温度：245℃。bbs.6s https://www.doczj.com/doc/0c18998213.html, a*W K j ` Y%l)u,G 模具温度：25～70℃。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。 注射压力：500～1000bar。 注射速度：中高速度。k-g a h4y b4A u &Z 化学和物理特性: ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS 的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。六西格玛品质论坛9P,J E"[1J 'O F'T 质量-SPC ,six sigma,TS16949,MSA,FMEA$A r/U7E4s A0G 2.PA6 聚酰胺6或尼龙6 ? `0b9` Z Z 典型应用围: 由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性，还用于制造轴承。 注塑模工艺条件: 干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则容器应保持密闭。如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。 熔化温度：230~280℃，对于增强品种为250~280℃。 模具温度：80~90℃。模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为80~90℃。对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。如果壁厚大于3mm，建议使用20~40℃的低温模具。对于玻璃增强材料模具温度应大于80℃。 注射压力：一般在750~1250bar之间（取决于材料和产品设计）。六西格玛品质论坛X;E p!H\ N g:S 注射速度：高速（对增强型材料要稍微降低）。i6F's t7B
上下料机械手课程设计说明书
专业课程设计 任务书 一、目的与要求 《专业课程设计》是机械设计及自动化专业方向学生的重要实践性教育环节，也是该专业学生毕业设计前的最后一次课程设计。拟通过《专业课程设计》这一教学环节来着重提高学生的机构分析与综合的能力、机械结构功能设计能力、机械系统设计的能力和综合运用现代设计方法的能力，培养学生的创新与实践能力。在《专业课程设计》中，应始终注重学生能力的培养与提高。《专业课程设计》的题目为工业机械手设计，要求学生在教师的指导下，独立完成整个设计过程。学生通过《专业课程设计》，应该在下述几个方面得到锻炼： 1．综合运用已学过的“机械设计学”、“液压传动”、“机械系统设计”、“计算机辅助设计”等课程和其他已学过的有关先修课程的理论和实际知识，解决某一个具体设计问题，是所学知识得到进一步巩固、深化和发展。 2．通过比较完整地设计某一机电产品，培养正确的设计思想和分析问题、解决问题的能力，掌握机电产品设计的一般方法和步骤。 3．培养机械设计工作者必备的基本技能，及熟练
地应用有关参考资料，如设计图表、手册、图册、标 准和规范等。 4． 进一步培养学生的自学能力、创新能力和综合 素质。 二．主要内容 表1精锻机上料机械手主要技术参数 手臂运动形式 （ 圆柱坐标式 抓取重量 60kgf 自由度 4个 手 手臂运动行程和速度 水平伸缩 500mm 设定点2 升降 600mm 设定点2 左右旋转 200度 设定点3 手腕回转和速度180度 设定点2 手指夹持范围 四种规格 90-120 定位方式和定位精度 机械挡块 +-1mm 控制方式 点位程控，开关板预选 驱动方式 液压 kgf/cm2
常用塑胶材料知识及注塑件设计要点 聚氯乙烯（PVC） ?性能： 聚氯乙烯分软、硬两种： 硬聚氯乙烯，力学强度高，电器性能优良，耐酸碱的抵抗力极强，化学稳定性很好；缺点：软化点低。 软聚氯乙烯的抗拉强度、抗弯强度、冲击强度、冲击韧性等均硬聚硬乙烯低，而破断时的伸长率较高。 ?用途： 硬聚氯乙烯制品有管及棒、板、焊条、离心泵、通风机、轮油管、酸碱泵的阀门及容器等。 软聚氯乙烯制品有贮槽、薄板、薄膜、电线绝缘层、窗封盖、耐酸碱软管等。 聚乙烯（PE） ?性能： 分为髙压、中压和低压聚乙烯三种。高压聚乙烯质地柔韧；低压聚乙烯质地坚硬， 耐寒性能良好，在-709时还保持 柔软。化学稳定性很高，能耐酸碱及有机熔剂。有很突出的电气性能和良好的耐辐射性。用火焰喷涂法或静电喷涂 法涂于金属表面，可以达到减摩和防腐蚀的目的。缺点是力学强度不高，热变形温度很
低，故不能承受较高的载荷。 ?用途： 化工设备与贮槽的耐腐蚀衬里，化工耐腐蚀管道、阀件、衬套、滚柱框，以代替铜和不锈钢。高频水底电缆或一般电缆的绝缘层。晶体管收音机磁棒天线夹架。 聚苯乙烯（PS） ?性能： 具有一定的力学强度，化学稳定性及电气性能都较优良，透光性好，着色性佳，并易于成形，它的特点是差不多完全能耐水，缺成是耐热性较低，性较脆，而且其制品由于内应力容易碎裂，仅能于低负荷和不高的温度（60?75°C）下使用。 ?用途： 各种仪表外壳，骨架、仪表指示灯，灯罩，汽车灯罩，化工贮酸槽，酸输送槽（特别如氢氟酸），化学仪器零件，电讯零件，由于透明度好、可用作光学仪器零件及透镜。 高抗冲聚苯乙烯（HIPS） ?性能： 与聚苯乙烯相比，有较高的韧性和抗冲击强度，其余性能基本相似，成形工艺良好。 ?用途： 各种仪表、晶体管收音机外壳、线圈骨架、纺织用纱管，电视机结构零件，农业用车水板配件及小型塑料管、板等。

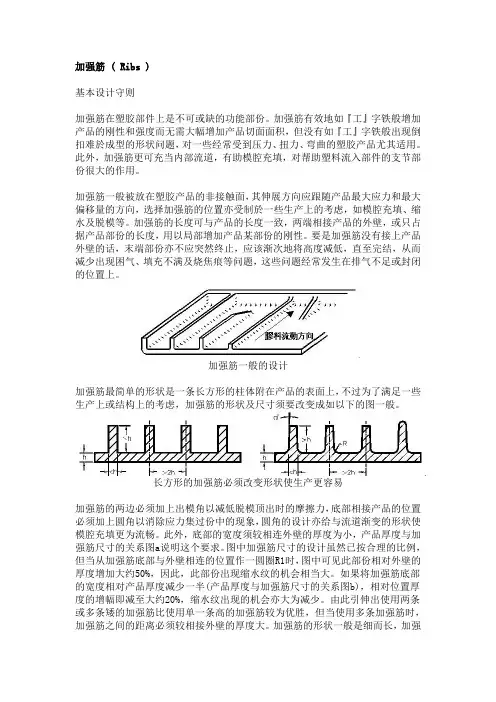

塑胶产品加强筋设计 1基本设计守则 加强筋在塑胶部件上是不可或缺的功能部份。加强筋有效地如『工』字铁般增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字铁般出现倒扣难於成型的形状问题，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。 加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。 2加强筋一般的设计 加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。 长方形的加强筋必须改变形状使生产更容易 加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力集过份中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部份相对外壁的厚度增加大约50%，因此，此部份出现缩水纹的机会相当大。如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。加强筋的形状一般是细而长，加强筋一般的设计图说明设计加强筋的基本原则。留意过厚的加强筋设计容易产生缩水纹、空穴、变形挠曲及夹水纹等问题，亦会加长生产周期，增加生产成本。
