过转印和定影后的感光鼓表面依然带有静电荷，为进行下一周期的均匀充电，充电辊负责将残余的静电消除，实际上是由交流激光打印机的工作原理
激光打印机工作原理主要分为七大步骤：
充电暴光显影转印定影清洁消电
1.充电：打印机通过充电辊多感光鼓表面充上一层均匀的负
电荷-600V左右。
2.暴光：携带文字和图象信息的激光束照射在感光鼓表面，
接受激光照射的部位变导体，静电荷消失，未经激光照射的地方保持原来的电荷，这样鼓表面就形成了静电潜像。
3.显影：摩擦带电的碳粉在电场力的作用下被吸附到感光鼓
表面静电潜像处形成不牢固的文字和图像（MR、作用后的碳粉发生跳动被带静电潜像的OPC吸附。）
4.转印：机器转印辊充有300V正电压，打印介质在感光鼓
与转运辊之间传动，感光鼓表面由碳粉形成的文字和信息在电场力的作用下转印到打印介质上（此时文字和图象仍不牢固）
5.定影：携带文字和图象的打印介质经过高温且有一定压力
的定影组件时，碳粉被熔化、压印到打印介质上。）
6.清洁：经转印和定影后，在OPC表面残留的小量碳粉在清
洁刮刀的作用下被收集到废粉仓内。
7.消电：经AC1700V和直流DC-560V加在充电辊上，消电和
充电同时进行。
碳粉盒各种易耗件作用
DB:1.磁套表面的涂层与碳粉颗粒及出粉刀上的聚氨脂片互相摩擦，使碳粉带上静电；
2．控制磁辊套表面碳粉层厚度，令碳粉均匀转出
WB:与OPC摩擦，清洁OPC表面没有完全转印到纸上残余的碳粉颗粒。
MR:1.通过内部磁心将芬仓中碳粉吸向磁辊套表面；
2.通过磁套表面的涂层与碳粉颗粒及出粉刀上的聚氨脂片互相摩擦，使碳粉带上静电；
3.磁套通过交流电压及支流电压，使得带电碳粉在磁套与OPC表面之间“跳动”从而使OPC表面的“静电潜像”吸附到碳粉。
OPC:1.OPC表面能被充上均匀电荷，经激光扫描后，涂层中的电子传导层电阻发生变化，从而在其表面形成静电潜像。
2.OPC静电潜像部分会吸附MR表面的碳粉。
3.OPC静电潜像部分表面的碳粉会转移到纸张表面。PCR:1.通过电离空气分子产生电荷，消除OPC表面上残余电荷。
2.通过电离空气分子产生电荷，给OPC表面充上均匀电
荷。
产品测试环境、工作环境、存储运输环境要求
测试环境：温度15～30℃湿度20～80%
工作环境：温度5～35℃湿度20～80% 气压86～106% 存储环境：温度-25～55℃湿度20～90%
碳粉盒各易耗件简写说明
DB 出粉刀 CB/WB 刮刀 MR 磁辊 OPC 感光鼓PCR 充电辊 DR 显影辊 SR 送粉辊 TONER 碳粉
激光打印机的常见故障 一，充电： ①充电辊：有规律性的黑点，打印效果有 黑线，全黑，横向黑条，有重影等现象。 ②充电架：电极丝脏了会出现红线 二，曝光：1，打印整体偏淡，2，打印全白，3，打印有白线或白条 三，显影： ①磁辊：1有规律性黑点，2有白线，3打印全白，4有规律性的 横向白条。 ②磁刮片：1有黑线，2一边浓一边淡，3打印有底灰。 ③磁辊轴套：1打印漏粉，2打印效果有烟圈状。 ④磁辊齿轮：1打印效果文字或图像错位，2打印全白现象，3 卡纸（卡在鼓芯下面） ⑤墨粉搅拌杆：1打印效果有白条，2打印全白 ⑥墨粉：1打印淡，2打印全黑，3打印有底灰。 四，转运： ①打印全白 ②打印淡 ③打印纵向白条 五，分离——主要是卡纸 六，定影：1卡纸，2定影不牢，3重影
七，清洁：1一边有重影一边没重影，2有黑线，3拖状灰条，4横向黑条 八，鼓芯：1有规律性黑点，2有黑线，3鼓芯老化会出现底灰，4出现横向白条。 《维修常见问题》 一，打印样张有规律性黑点？ 1，充电辊上面有脏的黑点。 2，磁辊上有点状墨粉， 3，鼓芯有点状破损。 以上三点的特点是：黑点大小不变，且有周期性。 二，打印样张有规律性模糊？ 1，鼓芯， 2，充电辊。 以上这两点主要原因有：用手去摸鼓芯或充电辊。 三，打印样张图像整体偏淡？ 1，激光器脏，， 2，转运棍有问题， 3，粉不对或质量差 四，打印有纵向白线或打印纵向一条偏淡？ 1，没粉（会造成一小段不上粉） 2，转运棍破损 3，激光器，1反射镜脏，2防护盖玻璃脏
五，打印样张图像有横向白条？1，感光鼓涂层或鼓齿轮有缺陷，2，高压板有问题 3，磁辊充电有问题 六，打印有纵向黑线？ 1，刮板有缺口 2，鼓芯有一圈磨损 3，充电辊有一圈磨损 4，定影辊有一圈磨损（加热辊）七，打印有横向黑条？ 1，充电辊有问题 2，鼓刮板磨损 八，打印图像或文字全黑？ 1，墨粉质量差或不匹配 2，充电辊没装到位 九，打印文字或图像由底灰？ 1，鼓芯老化， 2，粉的质量有问题 3，鼓刮板有问题 4，磁辊偏压过大 5，充电辊有缺陷 6，纸受潮，7，高压板有问题
激光打印机硒鼓的工作原理及过程 硒鼓是激光打印机定影成像系统的重要核心部件，主要由感光鼓、充电辊、显影装置、粉仓和清洁装置构成。位于硒鼓中的一些易损耗、退化的零部件需要我们不断补充更新，从而构成我们今天所说的硒鼓再生，所以了解其工作原理及过程具有重要意义和实用价值。我们先着重介绍它的一些重要的零部件：感光鼓、充电辊和磁辊。 感光鼓的示意图如下，主要由铝芯和感光层构成。 充电辊由三层组成，由里到外分别为铁芯、绝缘层和导电橡胶层。其中OEM的绝缘层一般较有弹性，是为便于给感光鼓充分的充电，而一般的非OEM产品的弹性就会差些。最易磨损是导电橡胶层，而这层也是最重要的。磁辊是显影装置中最重要的部件，一般由磁芯、铝套和一些塑料件组成，其中铝套较易受损，也需常更换。 本文档为网上收集，若侵犯了您的利益，请联系(QQ：253169161)，我将立即核对删除。
定影成像工作一般需七个步骤：清洁、充电、曝光、显影、转印、分离和定影，而其中前6步骤都需硒鼓的运转来完成。其大致流程图如下： 下面我们以HP6L硒鼓为例，着重介绍其工作过程。我们先看一下硒鼓的主要零部件的侧面示意图： 1．清洁清洁工作主要有刮板来完成。刮板紧贴在感光鼓表面，随时都可以把感光鼓表面残余的碳粉剔掉，并收集在废粉仓里。当打印机在马达旋转的时侯，硒鼓的相关部件也开始转动，这时硒鼓的清洁工作便完成了。硒鼓一般有两块刮板，一块用来剔除感光鼓表面残余的碳粉，另一块用来剔除磁辊表面过多的碳粉。因此，刮板的好坏会直接影响打印本文档为网上收集，若侵犯了您的利益，请联系(QQ：253169161)，我将立即核对删除。
效果和感光鼓、磁辊的使用寿命。一般情况下，当我们目测到刮板上的橡胶有点发黄时，我们就应该更换，因为这时的橡胶已开始老化。用这种老化的刮板势必会减短感光鼓和磁辊的寿命。
激光打印机常见故障 一、卡纸 1、不进纸（自检） (1)搓纸轮老化(在搓纸轮内圈垫纸或在外圈加橡胶皮或直接更换搓纸轮) (2)阻尼片后弹簧弹力不足（把弹簧拉长） (3)纸路中有异物（清洁纸路） (4)纸检测传感器损坏（检测更换） (5)继电器不吸合（检测更换） (6)继电器损坏或齿轮损坏（检测更换） (7)分页器磨损、下方弹簧弹力不足（把弹簧拉长） (8)定影器损坏（检测更换） (9)CPU没有发出进纸信号（修打印机主板） 2、不进纸（联机） (1)电脑驱动程序不对（重装） (2)电脑主板并口损坏（检测更换） (3)打印机端口类型设置不对（重新设置ECP+EPP） (4)数据线损坏（更换） (5)打印机接口芯片损坏（检查更换） (6)打印机保险电阻损坏（检查更换） (7)打印机CPU部分损坏或断线情况（更换、补线） 3、进纸区卡纸：（纸检测传感器） (1)进纸传感器损坏或脏（检查更换） (2)变向走纸凸轮老化（用砂纸打磨） (3)纸中有异物（清除） (4)搓纸轮老化磨损，失去摩擦力不能带动纸张在规定的时间内触碰到纸路检测传感器（内圈垫纸） (5)分页器磨损、下方弹簧弹力不足（拉长） (6) 激光头损坏（测量更换激光器、棱镜、驱动电机、驱动芯片，或电机里加油） 4、打印中卡纸（进纸传感器到定影器这一段区域） (1)硒鼓没装好，鼓芯和转印辊转动不流畅（调节、手动转动观察） (2)纸路中有异物（清除） (3)纸检测传感器损坏或变脏（检查更换） (4)输纸齿轮老化（更换） (5)输纸皮带老化（更换或反过来用，多用于彩色激光打印机） 5、出纸区卡纸（定影器后一段区域包括定影器） (1)出纸传感器损坏、不复位（检查更换） (2)纸路中有异物（清除） (3)出纸轮变形（更换） (4)定影膜不转、转动不畅（观察在陶瓷片表面加润滑硅脂或更换下辊） (5)分离爪磨损变形、复位弹簧不复位（去掉一个变形的分离爪） (6)上下辊压力偏小（调节） 6、多张走纸 分页器老化造成多张进纸(更换)
激光打印机常见故障与维修 激光打印机常见故障与维修 类别：电子综合 一、输出全张黑纸故障原因： (1)若激光器正常，则可能充电电极与栅网短路； (2)扫描驱动电路逻辑错误；(3）硒鼓组件放电不良； (4)信号连线没有接好。检修方法： (1)先更换硒鼓组件，若是故障消失，则说明是硒鼓组件问题，这时可检查感光鼓充电极、磁辊偏压电、极和感光鼓消电极是否接触良好。 (2)接着检查充电电极丝与栅网是否短路或接触不良，若是，应更换修复或清洁。我们知道．硒鼓组件因机型不同绝大多数结构都不相同，但其工作原理却是一样的。对使用电极丝充电的硒鼓，如果电极丝绝缘座有焦糊现象，可用万用表电阻挡测量电极丝与栅网之间，看其是否短路，如果短路或电阻很小，应清洁或更换绝缘座。另外，电极丝污染或移位也能造成此故障，这就要清洁或校正电极丝。 (3）若上述检查均完好，故障可能是发生在扫描组件内的激光器高频驱动电路或逻辑电路上，应检查扫描逻辑电路是否损坏，若扫描组件坏则应更换。有时由于一台打印机与多台计算机相连，使信号线经常拔插（我们是反对用一根信号线经常拔插的办法来连多台计算机的，因为这很容易造成信号线脚和插口的损坏），而使信号线损坏或插不牢，致使一些信号无法传递，此时就会造成输出全黑样张的故障，在检查时应先检查信号线是否完好，若不良应插好，以免导致其他不必要的检修。二、输出全幅纵向黑带（线）故障原因：（1)感光鼓刮板受损或刮板上有利物划伤感光鼓；(2)磁辊刮板局部损伤；(3）打印机（一般指导纸器通道）被墨粉污染。广检修方法：（1)首先观察输出样张的黑带，若皇模糊状，Pi清洁或更换感光鼓刮板。若不是，再检查感光鼓纵向有无被刮伤的痕迹，有则检查感光鼓刮板局部是否有损伤，一般来说，输出样张上有纵向黑线，说明感光鼓纵向（圆周方向）有较明显的划伤，这只能更换感光鼓，但也要仔细检查清洁刮板是否有粘有利物或有损伤，有则应先清除或更换刮板，以免再刮伤感光鼓。 (2)如果不是感光鼓上的问题，则可检查磁辊刮板是否有异物或有缺损，使其起不到限制墨粉的作用，墨粉与感光鼓之间没有跳动显像距离，磁辊局部上的墨粉直接粘附到感光鼓表面，形成黑线。解决的办法是清洁磁辊上的刮板或更换磁辊刮板。 (3）除上述两个原因之外，打印机（一般指导纸器通道）被墨粉污染也会形成黑条故障。当打印机走纸通道内导纸器上有熔化的墨粉聚集时，打印纸经过时摩擦到打印纸上，便会形成黑线。这个原因形成的黑线，一般浓淡有所变化，线边缘比较模糊，不如上述两个原因清晰，而被墨粉污染的通道多数为传送轮及上、下热辊等部位，因此要将其清除。可在关闭打印机电源时，趁热清除这些脏物。但若是上、下热辊损坏或老化引起的，虽清洁后会一时解决问题，但马上又会重现故障，因此应考虑更换上、下热辊。三、输出横向无规律黑带（线）故障原因：（1)感光鼓消电极接触不良；(2)感光鼓刮板剪切力过大；(3)感光鼓主齿轮转动时发生抖动；(4)感光鼓有缺陷或安装不正确。检修方法：（1)先检查感光鼓消电触点是否接触良好，感光鼓表面光导体曝光后的点阵与导电
激光打印机常见问题及解决办法 1、激光打印机预热超过2min或定形不牢，文字脱落。 一是考虑室内温度是否达20℃以上; 二是检查热敏电阻是否接触不良或失效; 三是看电压是否达到220V; 四是看纸张、墨粉是否太潮湿等。 2、卡纸 一是检查用纸尺寸是否合适，纸张太厚、太薄，纸张潮湿或卷曲，都会产生卡纸现象; 二是铜版纸不能用于普通激光打印机; 三是检查激光打印机分离爪是否磨损需要更换。 3、如打印件上出现局部或全部字不清楚，墨粉浓淡不匀等现象。这种故障的原因是粉盒的墨粉量不足，需要补充。 4、在打印件上出现黑点或黑道，并且换纸后仍出现在同一位置上。该故障原因是OPC 感光鼓有损伤。 5、若打印件上出现横向条纹，而且换纸后还在同一位置上出现，则说明需换刮板 6、如果打印件上出现纵向条纹，换纸后还在同一位置上出现是供粉仓盒上的磁辊有损坏，需更换。 7、在打印件上，大字有锯齿状，文字出现一直线缺笔断划，说明六角转镜或Fθ物镜上有粉尘需清洁(此问题需专业技术人员处理)。 8、更换墨粉时需要注意：一是需把送粉仓和收粉仓的余粉清理干净;二是上墨粉后，把送粉仓内的墨粉平行摇匀，用手顺时针转动齿轮数圈，使墨粉均匀地附着在磁辊上，保证墨粉均匀。 9、若在更换墨粉后，出现文字墨色不匀或漏粉现象，多印几张后故障还是未解决，这时首先要考虑墨粉是否受潮，其次是考虑送粉仓的墨粉是否太满。 10、激光打印机在发样的过程中，若主机的显示器出现“激光打印机掉电”，“外设设备没准备好”的字样时，主要从联结信号线来查找解决。 11、若激光打印机自检出来的纸样全是一片黑色，无自检线条。主机显示器出现“IACK!”
过转印和定影后的感光鼓表面依然带有静电荷，为进行下一周期的均匀充电，充电辊负责将残余的静电消除，实际上是由交流激光打印机的工作原理 激光打印机工作原理主要分为七大步骤： 充电暴光显影转印定影清洁消电 1.充电：打印机通过充电辊多感光鼓表面充上一层均匀的负 电荷-600V左右。 2.暴光：携带文字和图象信息的激光束照射在感光鼓表面， 接受激光照射的部位变导体，静电荷消失，未经激光照射的地方保持原来的电荷，这样鼓表面就形成了静电潜像。 3.显影：摩擦带电的碳粉在电场力的作用下被吸附到感光鼓 表面静电潜像处形成不牢固的文字和图像（MR、作用后的碳粉发生跳动被带静电潜像的OPC吸附。） 4.转印：机器转印辊充有300V正电压，打印介质在感光鼓 与转运辊之间传动，感光鼓表面由碳粉形成的文字和信息在电场力的作用下转印到打印介质上（此时文字和图象仍不牢固） 5.定影：携带文字和图象的打印介质经过高温且有一定压力 的定影组件时，碳粉被熔化、压印到打印介质上。） 6.清洁：经转印和定影后，在OPC表面残留的小量碳粉在清 洁刮刀的作用下被收集到废粉仓内。 7.消电：经AC1700V和直流DC-560V加在充电辊上，消电和
充电同时进行。 碳粉盒各种易耗件作用 DB:1.磁套表面的涂层与碳粉颗粒及出粉刀上的聚氨脂片互相摩擦，使碳粉带上静电； 2．控制磁辊套表面碳粉层厚度，令碳粉均匀转出 WB:与OPC摩擦，清洁OPC表面没有完全转印到纸上残余的碳粉颗粒。 MR:1.通过内部磁心将芬仓中碳粉吸向磁辊套表面； 2.通过磁套表面的涂层与碳粉颗粒及出粉刀上的聚氨脂片互相摩擦，使碳粉带上静电； 3.磁套通过交流电压及支流电压，使得带电碳粉在磁套与OPC表面之间“跳动”从而使OPC表面的“静电潜像”吸附到碳粉。 OPC:1.OPC表面能被充上均匀电荷，经激光扫描后，涂层中的电子传导层电阻发生变化，从而在其表面形成静电潜像。 2.OPC静电潜像部分会吸附MR表面的碳粉。 3.OPC静电潜像部分表面的碳粉会转移到纸张表面。PCR:1.通过电离空气分子产生电荷，消除OPC表面上残余电荷。 2.通过电离空气分子产生电荷，给OPC表面充上均匀电 荷。 产品测试环境、工作环境、存储运输环境要求

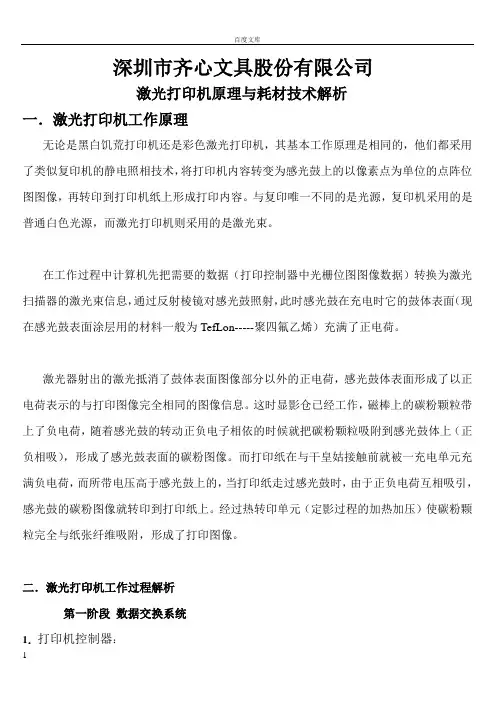

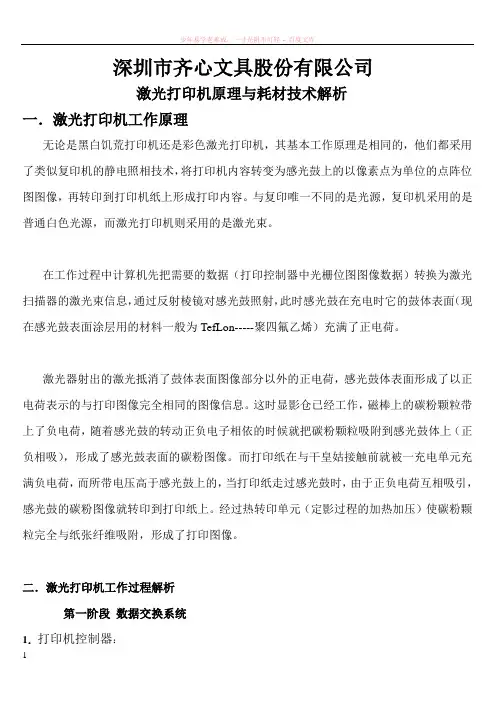

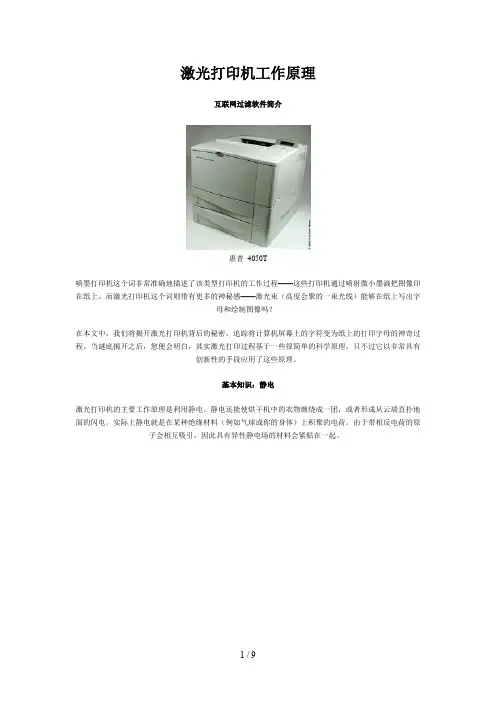

深圳市齐心文具股份有限公司 激光打印机原理与耗材技术解析 一．激光打印机工作原理 无论是黑白饥荒打印机还是彩色激光打印机，其基本工作原理是相同的，他们都采用了类似复印机的静电照相技术，将打印机内容转变为感光鼓上的以像素点为单位的点阵位图图像，再转印到打印机纸上形成打印内容。与复印唯一不同的是光源，复印机采用的是普通白色光源，而激光打印机则采用的是激光束。 在工作过程中计算机先把需要的数据（打印控制器中光栅位图图像数据）转换为激光扫描器的激光束信息，通过反射棱镜对感光鼓照射，此时感光鼓在充电时它的鼓体表面（现在感光鼓表面涂层用的材料一般为TefLon-----聚四氟乙烯）充满了正电荷。 激光器射出的激光抵消了鼓体表面图像部分以外的正电荷，感光鼓体表面形成了以正电荷表示的与打印图像完全相同的图像信息。这时显影仓已经工作，磁棒上的碳粉颗粒带上了负电荷，随着感光鼓的转动正负电子相依的时候就把碳粉颗粒吸附到感光鼓体上（正负相吸），形成了感光鼓表面的碳粉图像。而打印纸在与干皇姑接触前就被一充电单元充满负电荷，而所带电压高于感光鼓上的，当打印纸走过感光鼓时，由于正负电荷互相吸引，感光鼓的碳粉图像就转印到打印纸上。经过热转印单元（定影过程的加热加压）使碳粉颗粒完全与纸张纤维吸附，形成了打印图像。 二．激光打印机工作过程解析 第一阶段数据交换系统 1．打印机控制器： 在激光打印机能够工作之前，它需要获得页面数据并计算机如何将这些数据列印到纸
面上。这个工作由打印机控制器完成。打印机控制器是激光打印机的主要板载计算机。它通过某个通信端口（如：USB端口）与主机进行交谈。在打印作业开始时，激光打印机会与肌注一起确定数据的交换方式。控制器可能必须定期启动和停止主机，以便处理它已经接收到的信息。 2.打印机的接口和数据传输模式： 接口类型也就是指打印机与计算机之间采用的接口类型，通过这项指标也可以简介反映出打印机输出的速度快慢。目前市场上打印机产品的主要类型包括常见的并行接口、USB 接口以及网络接口。 2.1 并行接口： 并行接口又简称为“并口”，是一种增强了的双向并行传输接口。有点是不需要在PC 中用其他的卡，无限连接数码（只要你有足够的端口），设备的安装及使用容易。 2.2 USB接口： USB 的全称是Universal Serial Bus 通用串行总线，USB支持插拔，也就是我们说的即插即用。使用USB 为打印机应用带来的变化则是速度的大幅度提升，USB 接口提供的连接速度比并口速度提高达到10倍以上，在这个速度之下打印文件传输时间大大缩减。目前绝大多数的桌面型激光打印机基本都配置了USB 接口。 3. 图像处理器： 在构造出数据之后，控制器就开始生成整个页面。它会设置文本边距，排列单词并放置所有图像。在页面排列完毕之后，光栅图像处理器会获取页面数据，既可以一次获取整个页面，也可以一部分一部分的获取，然后将页面分割成由微小点组成的阵列。正如我们将在下一节中看到的，打印机要求页面必须采用此格式，以便激光器能够将其写到感光鼓上。 4.激光器组件：
【使用技巧】初学者必看一同了解激光打印机工作原理 通常，用户们只知道激光打印机打印速度快、打印质量好等优点，但了解其工作原理的又有多少人呢?然而，清楚打印机的工作原理对于对打印机进行日常维护，从而增加机器的工作质量和寿命等都是十分重要的。通常，激光打印机可分成6大系统，分别是供电系统(Power System)、直流控制系统(DC controller System)、接口系统(Formatter System)、激光扫描系统(Laser/Scanner System)、成像系统(Image Formation System)以及搓纸系统(Pick-up/Feed System)，其中最重要的就是成像系统，下面我们分别对六大系统进行简单的阐述：一、供电系统(Power System) 坐享当今电气时代，似乎凡是机器都需要用到电，因此可以说每一台机器都必然有一个供电系统(只不过是轻重大小之分)，对用电较为讲究的激光打印机更不例外。激光打印机的供电系统是其它五个系统的能源基础，其性能发挥的优劣直接影响着另外五个系统。一般，激光打印机的供电系统又分为三种，分别是高压、低压、直流，高压电一般作用于是成像系统，利用较高的电压才可以使激光器工作运行。低压主要用来驱动各个引擎马达，电压大小可根据需要而定，如声名显赫的HP 6L系列激打，就有5V和12V两种。而直流电则是用于驱动DC板上的传感器、控制芯片以及CPU等。三种电压相互隔离，各司其主，但又相互影响，共同缔造一个稳定的供电系统。 二、直流控制系统(DC controller System) 直流控制系统主要用来协调和控制打印机的各系统之间的工作，如数据接收、扫描单元的控制、传感器的测试，以及各种直流电的监控和分配等，它的电路构成比其它五个系统都要复杂，其中包含有许多电子的专业知识，包括放大、反馈等电路，因此笔者还是建议电子课程考试不及格的用户还是少动它为妙。 三、接口系统(Formatter System) 当计算机向打印机发出打印命令后，打印机不会直接响应而去打印文件，而是首先需要把打印命令“翻译”过来，然后再根据得到的真实命令开展工作。在这一“翻译”岗位上工作的的就是接口系统，它是打印机与计算机之间的“桥梁”，负责把计算机传送过来的数据“翻译”成为打印机能够识别的语言。接口系统一般也包括有三个小部分，分别为接口电路、CPU、BIOS电路。接口电路由能够产生稳压电流的芯片组成，用来保护和驱动其它芯片。CPU是打印机主板的核心部件，在其中的作用是充当“翻译”的角色。BIOS电路是对打印机自身而言，它包括了打印机本身的一些程序配置以厂家的相关信息。在这三个部分中，接口电路是我们经常接触的，对接口系统的维修也似乎仅局限于此。 四、激光扫描系统(Laser/Scanner System)
激光打印机是计算机系统地外部设备，其作用是将计算机处理后地结果以特定地形式表示出来.激光打印机由于其精美地打印质量正得到越来越广泛地应用.但在使用中常发生这样、那样地故障，影响出样地质量.以下记述了笔者遇到地问题及解决地方法，供参考. 、激光打印机预热超过或定形不牢，文字脱落. 一是考虑室内温度是否达℃以上； 二是检查热敏电阻是否接触不良或失效； 三是看电压是否达到； 四是看纸张、墨粉是否太潮湿等. 、卡纸. 一是检查用纸尺寸是否合适，纸张太厚、太薄，纸张潮湿或卷曲，都会产生卡纸现象； 二是铜版纸不能用于激光打印机； 三是检查激光打印机分离爪是否磨损需要更换. 、如印出地纸样上出现局部或全部字不清楚，墨粉浓淡不匀等现象. 这种故障地原因是粉盒地墨粉量不足，需要补充. 、在印出地纸样上出现黑点或黑道，并且换纸后仍出现在同一位置上. 该故障原因是感光鼓有损伤. 、若印出地纸样上出现横向条纹，而且换纸后还在同一位置上出现，则说明需换刮板. 、如果印出地纸样上出现纵向条纹，换纸后还在同一位置上出现，是供粉仓盒上地磁辊有损坏，需更换. 、在印出地纸样上，大字有锯齿状，文字出现一直线缺笔断划，说明六角转镜或θ 物镜上有粉尘需清洁（此问题需专业技术人员处理）. 、更换墨粉时需要注意： 一是需把送粉仓和收粉仓地余粉清理干净； 二是上墨粉后，把送粉仓内地墨粉平行摇匀，用手顺时针转动齿轮数圈，使墨粉均匀地附着在磁辊上，保证墨粉均匀. 、若在更换墨粉后，出现文字墨色不匀或漏粉现象，多印几张后故障还是未解决，这时首先要考虑墨粉是否受潮，其次是考虑送粉仓地墨粉是否太满. 、激光打印机在发样地过程中，若主机地显示器出现“激光打印机掉电”，“外设设备没准备好”地字样时，主要从联结信号线来查找解决. 、若激光打印机自检出来地纸样全是一片黑色，无自检线条.主机显示器出现“!”说明视频接口卡有故障. 激光打印机在使用中应注意以下几点： 、打印机机壳必须有良好地接地导线.否则，打印机产生静电会使机器性能不稳，影响出样质量，严重时会损坏机器和击伤人. 、打印机内高压较多，温度较高，不能随便打开机壳. 、此机器功率较大，温控可控硅解发频率高，最好单独使用一台稳压电源. 、在使用过程中发生卡纸时.一定先确定卡纸部位，然后轻轻地、用巧力将卡纸取出.否则，会损坏有关部位或纸屑留在机器内影响出样质量. 、打印机用纸，最低不能低于／平方米，最高不能超过／平方米，最好是用胶版纸或复印纸.铜版纸不能用于激光打印机，主要是印字过程中加温定形造成铜版起泡，影响使用. 、打印机工作结束后，维护清洁工作十分重要.对光学部分地清理特别要注意不能碰撞，金属工具等不能触碰鼓芯，以免造成永久性地破坏.在清理中，注意激光器为不可见光，要注意保护眼睛. 、用户可根据生产需要自行定期更换硒鼓芯、重复装入墨粉，硒鼓体就可多次使用；或简
1、激光打印机预热超过2min或定形不牢，文字脱落。 一是考虑室内温度是否达20℃以上； 二是检查热敏电阻是否接触不良或失效； 三是看电压是否达到220V； 四是看纸张、墨粉是否太潮 湿等。 2、卡纸 一是检查用纸尺寸是否合适，纸张太厚、太薄，纸张潮湿或卷 曲，都会产生卡纸现象； 二是铜版纸不能用于普通激光打印机； 三是检查激光打印机分离爪是否磨损需要更换。 3、如打印件上出现局部或全部字不清楚，墨粉浓淡不匀等现象。 这种故障的原因是粉盒的墨粉量不足，需要补充。 4、在打印件上出现黑点或黑道，并且换纸后仍出现在同一位置上。 该故障原因是OPC感光鼓有损伤。 5、若打印件上出现横向条纹，而且换纸后还在同一位置上出现， 则说明需换刮板 6、如果打印件上出现纵向条纹，换纸后还在同一位置上出现， 是供粉仓盒上的磁辊有损坏，需更换。 7、在打印件上，大字有锯齿状，文字出现一直线缺笔断划， 说明六角转镜或Fθ物镜上有粉尘需清洁 （此问题需专业技术人员处理）。 8、更换墨粉时需要注意： 一是需把送粉仓和收粉仓的余粉清理干净； 二是上墨粉后，把送粉仓内的墨粉平行摇匀，用手顺时针转动齿 轮数圈，使墨粉均匀地附着在磁辊上，保证墨粉均匀。 9、若在更换墨粉后，出现文字墨色不匀或漏粉现象，多印几张后故 障还是未解决，这时首先要考虑墨粉是否受潮，其次是考虑送粉 仓的墨粉是否太满。 10、激光打印机在发样的过程中，若主机的显示器出现“激光打印机 掉电”，“外设设备没准备好”的字样时，主要从联结信号线 来查找解决。 11、若激光打印机自检出来的纸样全是一片黑色，无自检线条。主机 显示器出现“IACK!”说明视频接口卡有故障。 ================================================================= 越来越多的喷墨打印机进入普通消费者的办公室或家庭，给大家带来了很多的方便和乐趣。但是喷墨打印机是故障率较高的计算机外设，出现故障时，还是会给用户带来不少麻烦。了解打印机注意打印机的日常维护，不但会减少打印机发生故障的机会，还会延长打印机的工作寿命。以下是喷墨打印机使用时经常发生的故障及相关部位的硬件结构说明： 喷墨打印机是机械电子一体化的常用计算机外设。机械部分包括进纸器、走纸辊、出纸轮、打印头、字车组件、字车电机、走纸电机、泵、泵附件；电路部分包括主板和电源板。打印

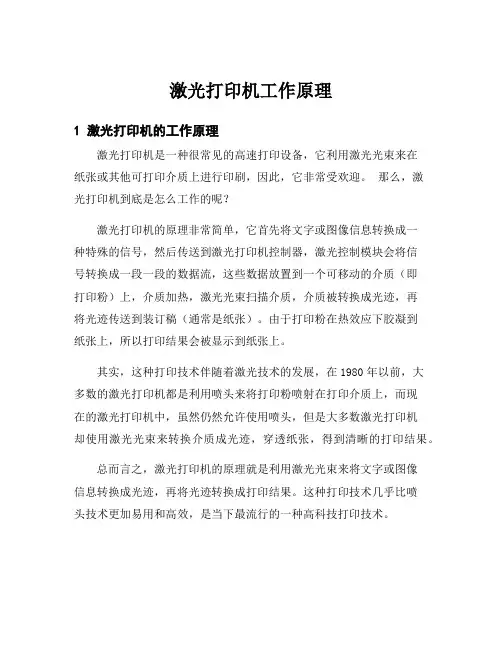

激光打印机基本理论知识 尽管喷墨打印机的技术已经发展到相当成熟，但其固有的一些特征使其仍然具有某些不足，特别是打印速度和打印质量还是比不上激光打印机。这里我们有必要来谈谈激光打印机，激光打印机是一种高速度、高精度、低噪音的非击打式打印机，它是激光扫描技术与电子照相技术相结合的产物。激光打印机具有最高的打印质量和最快的打印速度，可以输出漂亮的文稿，也可以输出直接用于印刷制版的透明胶片，尽管其购置费用和消耗品费用都比较高，但是由于其出色的打印效果，现在正在不断普及之中。 一、激光打印机的组成 激光打印机由激光扫描系统，电子照相系统和控制系统三大部分组成，其中激光扫描系统包括激光器、偏转调制器、扫描器和光路系统。它的作用是利用激光束的扫描形成静电潜像。电子照相系统由光导鼓、高压发生器、显影定影装置和输纸机构组成。其作用是将静电潜像变成可见的输出。 激光打印机的印刷原理类似于静电复印，所不同的是静电复印是采用对原稿进行可见光扫描形成潜像，而激光打印机是用计算机输出的信息经过调制后的激光束扫描形成潜像。 二、激光打印机的工作原理 1、基本原理 激光打印机脱胎于八十年代末的激光照排技术，流行于九十年代中期。它是将激光扫描技术和电子照相技术相结合的打印输出设备。其基本工作原理是由计算机传来的二进制数据信息，通过视频控制器转换成视频信号，再由视频接口/控制系统把视频信号转换为激光驱动信号，然后由激光扫描系统产生载有字符信息的激光束，最后由电子照相系统使激光束成像并转印到纸上。 激光打印机内部有一个叫光敏旋转的硒鼓的关键部件，当激光照到光敏旋转硒鼓上时，被照到的感光区域可产生静电，能吸起碳粉等细小的物质。激光打印机的工作步骤如下：
激光打印机工作原理及故障维修大全 激光打印机一般分成6大系统： 1、Power System(供电系统) 2、DC controller System(直流控制系统) 3、formatter System(接口系统) 4、Laser/Scanner System(激光扫描系统) 5、Image formation System (成像系统) 6、Pick-up/Feed System(搓纸系统)。下面将对这6大系统分别进行阐述。KN[Oed 一、Power System（供电系统）Mu0!,K 供电系统作用于其它5个系统，根据需要，输入的交流电被调控为高压、低压、直流电。高压电一般作用于成像系统，许多型号的打印机都单独的高压板，像HP4、HP4V、方正文杰作280、ＸeroxP8E、Canon BX/BX2等。但随着集成化的增、高，很多打印机的高压板、电源板以及DC控制板被集成在一起。像HP5L/6L，HP4L/4P、HP5P/6P、HP4000、HP5000等。低压电主要用来驱动各个引擎马达，其电压根据需要而定，像HP5L/6L主要有5V、12V电压，而HP5000主要有3.4\/、5V、24V电压。直流电主要用来驱动DC板上的各种型号的传感器、控制芯片以及CPU等。
激光打印机常见故障解决办法 输出全张黑纸 一可能故障原因： (1) 若激光器肯定是好的，则可能充电电极与栅网短路； (2) 扫描驱动电路逻辑错误； (3) 硒鼓组件放电不良； (4) 信号连线没有接好。 二.输出全幅纵向黑带(线) 可能故障原因： (1)感光鼓刮板受损或刮板上其上利物划伤感光鼓； (2)磁辊刮板局部损伤； (3)打印机(一般指导纸器通道)被墨粉污染。 三.输出横向无规律黑带(线) 可能故障原因： (1)感光鼓消电极接触不良； (2)感光鼓刮板剪切力过大； (3)感光鼓主齿轮转动时发生抖动； (4)感光鼓有缺陷或安装不正确。 四.输出全张白纸 可能故障原因： (1) 粉盒内已无墨粉； (2) 激光器机械快门没打开； (3) 激光束检测器污染或损坏； (4)激光器损坏。 五.输出纵向有规则的白带(条)
(1)墨粉即将用完，则在磁辊的局部已没有墨粉(一般在样张靠中间部分)； (2)光束反射镜被墨粉等脏物污染； (3)扫描光路被异物遮挡。 六.输出横向无规律白条(带) 可能故障原因： (1)充电电极丝污染或充电辊触点接触不良； (2)感光鼓表面光导层疲劳； (3)感光鼓消电不良。 七.输出图文淡白 可能故障原因： (1)打印纸受潮； (2)墨粉受潮或感光鼓组件问题； (3)感光鼓曝光后消电不良，表面电位低； (4)曝光不足； (5)磁辊偏压低； (6)转印电压低。 八. 输出图像发虚 可能故障原因： (1)使用了不符合标准的打印纸； (2)墨粉型号与机子型不相配或墨粉受潮； (3)感光鼓受潮； (4)扫描组件中有部件松动； (5)扫描电机运转不平稳，有抖动现象。 九.输出样张有底灰

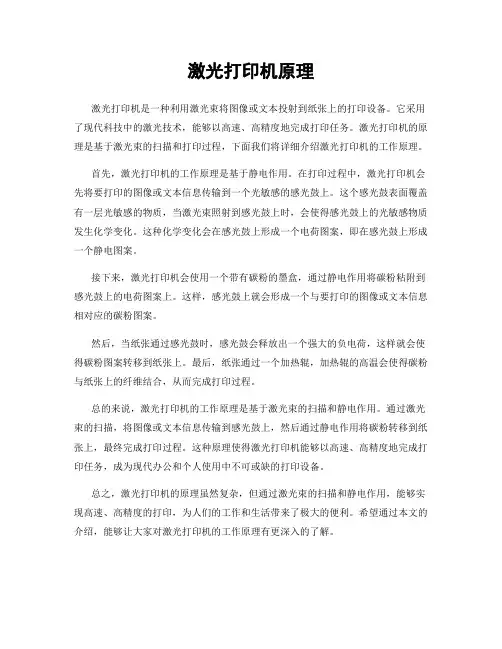

激光打印机原理 1．激光打印机概述 无论是黑白激光打印机还是彩色激光打印机，其基本工作原理是相同的，它们都采用了类似复印机的静电照相技术，将打印内容转变为感光鼓上的以像素点为单位的点阵位图图像，再转印到打印纸上形成打印内容。与复印机惟一不同的是光源，复印机采用的是普通白色光源，而激光打印机则采用的是激光束。 在激光打印机中，打印控制器的作用是与计算机通过接口或网络进行通讯，接收计算机发送的控制和打印信息，同时向计算机传送打印机的状态。打印引擎在打印控制器的控制下将接收到的打印内容转印到打印纸上。因此打印控制器和打印引擎的性能和质量影响了整个打印机的性能和质量，这也是目前市场上采用相同引擎的激光打印机产品出现性能差异的重要原因。 所有的打印控制器都是一台功能完整的计算机，它基本都包括了通讯接口、处理器、内存和控制接口4大基本功能模块，一些高端机型还配置了硬盘等大容量存储器。通讯接口负责与计算机进行数据通讯；内存用以存储接收到的打印信息和解释生成的位图图像信息；控制接口负责引擎中的激光扫描器、电机等部件的控制和打印机面板的输入输出信息控制; 而处理器是控制器的核心，所有的数据通讯、图像解释和引擎控制工作都由处理器完成。 由于各打印机采用的控制方式和控制语言不同，对打印控制器的配置和性能要求也不同，如采用PCL和PostScript 语言的打印机，由于计算机和打印机之间采用了标准的页面描述语言进行打印信息的传送，在打印机中要将接收到的来自计算机的使用标准语言描述的打印信息解释成打印引擎可以接收的光栅位图图像信息，打印控制器的性能和内存大小直接会对整个打印机的性能产生影响，因此这样的打印机对打印控制器中的处理器的速度和内存大小要求非常高。 而GDI打印机与采用页面描述语言的打印机有所不同，其在打印过程中，在计算机中完成打印内容到光栅位图图像信息的解释并直接传送到打印机中，因此打印机中的打印控制器主要是存储接收到的光栅位图图像，并控制打印引擎完成打印。由于不需要承担复杂的图像解释工作，GDI打印机对打印控制器的性能要求相对比较低。 2．黑白激光打印机的结构
激光打印机常见故障及解决方法 打印机的分类及应用特点 1.喷墨打印机，以墨水或墨盒为主要耗材的一种彩色输出打印机。适用于家庭及小型办公 室，满足少量的彩色文档输出。 2.针式打印机，以色带为主要耗材的一种打印机。分为平推式和卷筒式两种。适用于发票 和单据的打印，主要用于财务，运输，银行等行业。 3. 激光打印机，分为黑白激光机和彩色激光机，以硒鼓和碳粉为主要耗材的一种打印机。可以满足工作量较大的办公室，有着打印速度快，成本相对较低的特点。 4. 多功能一体机，分为喷墨和激光两种。有扫描，复印，打印等功能。适用于小型企业或私人办公用户。一台机器可同时解决多种办公需要。
5. 微型打印机，有色带和热敏两种。用于服务行业的发票输出和销售行业的小票输出。主要应用在超市，饭店，店铺等行业。 一输出质量问题： 输出全张黑纸 输出全幅纵向黑带(线) 输出横向无规律黑带(线) 输出全张白纸 输出纵向有规则的白带(条) 输出横向无规律白条(带) 输出图文淡白 输出图像发虚 输出样张有底灰 输出样张图文左右深浅不一
输出样张图文中出现上深下浅现象 输出样张图文上下有规律的深浅不一 样张纵向出现有规律的白斑 样张纵向出现有规律的黑斑(点) 样张上出现无规律黑点 页面纵向或横向出现无规律黑线 输出样张图文上下有规律的深浅不一 样张纵向出现有规律的白斑 样张纵向出现有规律的黑斑(点) 样张上出现无规律黑点 可能故障原因： 页面纵向或横向出现无规律黑线 输出样张图文上下有规律的深浅不一 样张纵向出现有规律的白斑 样张纵向出现有规律的黑斑(点)。 样张上出现无规律黑点 页面纵向或横向出现无规律黑线 页面纵向出现二次复像 页面纵向左边或右边字符丢失 页面字符定影不牢，表面粗糙 打印的字符呈空心现象 打印纸背面污染 页面字符变形扭曲 页面图像横向错位 页面纵向字符压缩 页面图像信息丢失 以上为打印输出后的各种异常现象，针对以上现象的检查步骤为：1.首先检查感光鼓（俗称硒鼓）
第一章激光打印机工作原理 1、激光打印机的工作原理 激光打印机的工作原理是通过ROS发射激光扫描在带有负电荷的DRUM 表面，形成不可视的静电潜像，吸附碳粉形成图像、文字，经过加热加压的方式将其熔着的过程。如下图所示：从步骤1至步骤5及步骤7在DRUM 表面重复进行操作，此时用纸按步骤4至步骤6通过。
工作原理的概要图 MARIO/HOTARU概要图
MAX概要图 HAKUBA 概要图
SIMBA概要图
1.2工作原理的说明 1、带电 这个步骤是使DRUM表面带上均匀的负电荷 EP Cartridge内部的BCR（Bias Charge Roll）产生电荷。BCR是有导 电性的材料构成，装配时与DRUM接触，高压电源板（HVPS）供电给BCR， BCR与DRUM的微小间隙进行放电，放电的电压是负直流电压（DC）与交 流电压（AC）相叠加的电压组成。负直流电压约为-330V，交流电压约 为1.6~2.0KV P-P。 BCR和DRUM表面的交流放电将前一个打印周期残留电荷消除，再次加负 的直流电压到BCR上，使DRUM带上均匀的负电荷。 DRUM表面是用光电导体（Photoconductive Layer ）材料锘锶合金做成 的，DRUM内侧部分是用导电体（Conductive Layer）材料做成的。
2、露光 这个步骤是ROS发射激光束（LASER BEAM）在带负电荷的DRUM表面进行形成不可视的静电潜像 激光束（LASER BEAM）是由ROS内的激光二极管发射出来，通过ROS内POLY MIRROR的回转固定向DRUM表面进行扫描 激光束（LASER BEAM）是根制PRINTER DIODE 信号来调整的。如：画像点黑时，DIODE信号ON；无画像时，DIODE信号OFF。 DRUM表面被激光束照射后，光电导层的内部产生电子空穴（导电体激励电子，在价电子带上生成空穴）。导电体表面的引力使电子向内部运动，空穴则向光电导层表面移动，外表面的负电荷与空穴结合从而使光电导层表面的负电荷减少。从而使DRUM表面负电荷减少（电位上升）的部分形成不可视的静电潜像。
激光技术出现于60年代，真正投入实际应用始于70年代初期。最早的激光发射器是充有氦-氖（He-Ne）气体的电子激光管，体积很大，因此在实际应用中受到了很大限制。70年代末期，半导体技术趋向成熟。半导体激光器随之诞生，高灵敏度的感光材料也不断发现，加上激光控制技术的发展，激光技术迅速成熟，并进入了实际应用领域。以美国、日本为代表的科研人员，在静电复印机的基础上，结合了激光技术与计算机技术，相继研制出半导体激光打印机。这种类型打印机的打印质量好、速度快、无噪音，所以很快得到了广泛应用。 90年代初，美国惠普公司和日本佳能公司生产的激光打印机，打印速度可达到每分钟8页，打印精度为600DP1。其中惠普公司的分辨率增强技术（Resolution Enhancement Techno1ogy）及PCL打印机语言，已成为世界标准。激光打印机按其打印输出速度可分为三类：即低速激光打印机(每分钟输出10～30页)；中速激光打印机(每分钟输出40～120页)；高速激光打印机(每分钟输出130～300页)。现在激光打印机仍以惠普、佳能、爱普生占据主要市场，此外，还有利盟(Lexmark)、施乐、松下、理光等系列。近年来我国的联想公司和方正公司也相继生产出了适用的激光打印机，并也占据了一些市场份额。 鉴于激光打印机如今使用非常广泛，但多数用户对于维修及故障排除都不太在行，为使许多同行能更好地了解和使用激光打印机，本人在多年使用中觉得，对于充分了解激光打印机的性质、结构及工作原理等的了解，对于排除激光打印机的故障是有很大帮助的。因此，就将激光打印机的结构、原理等总结如下，供同行们参考。 一、基本结构 激光打印机是由激光器、声光调制器、高频驱动、扫描器、同步器及光偏转器等组成，其作用是把接口电路送来的二进制点阵信息调制在激光束上，之后扫描到感光体上。感光体与照相机构组成电子照相转印系统，把射到感光鼓上的图文映像转印到打印纸上，其原理与复印机相同。激光打印机是将激光扫描技术和电子显像技术相结合的非击打输出设备。它的机型不同，打印功能也有区别，但工作原理基本相同，都要经过：充电、曝光、显影、转印、消电、清洁、定影七道工序，其中有五道工序是围绕感光鼓进行的。当把要打印的文本或图像输入到计算机中，通过计算机软件对其进行预处理。然后由打印机驱动程序转换成打印机可以识别的打印命令（打印机语言）送到高频驱动电路，以控制激光发射器的开与关，形成点阵激光束，再经扫描转镜对电子显像系统中的感光鼓进行轴向扫描曝光，纵向扫描由感光鼓的自身旋转实现。 感光鼓是一个光敏器件，有受光导通的特性。表面的光导涂层在扫描曝光前，由充电辊充上均匀电荷。当激光束以点阵形式扫射到感光鼓上时，被扫描的点因曝光而导通，电荷由导电基对地迅速释放。没有曝光的点仍然维持原有电荷，这样在感光鼓表面就形成了一幅电位差潜像（静电潜像），当带有静电潜像的感光鼓旋转到载有墨粉磁辊的位置时，带相反电荷的墨粉被吸附到感光鼓表面形成了墨粉图像。 当载有墨粉图像的感光鼓继续旋转，到达图像转移装置时，一张打印纸也同时被送到感光鼓与图像转移装置的中间，此时图像转移装置在打印纸背面施放一个强电压，将感光鼓上的墨粉像吸引到打印纸上，再将载有墨粉图像的打印纸上送入高温定影装置加温、加压热熔，墨粉熔化后浸入到打印纸中，最后输出的就是打印好的文本或图像。 二、基本原理 激光打印机工作过程所需的控制装置和部件的组成、设计结构、控制方法和采用的部件会因厂牌和机型不同而有所差别，如： ①对感光鼓充电的极性不同。 ②感光鼓充电采用的部件不同。有的机型使用电极丝放电方式对感光鼓进行充电，有的机型使用充电胶辊（FCR）对感光鼓进行充电。 ③高压转印采用的部件有所不同。 ④感光鼓曝光的形式不同。有的机型使用扫描镜直接对感光鼓扫描曝光，有的机型使用扫描后的反射激光束对感光鼓进行曝光。 不过他们的工作原理基本一样。由激光器发射出的激光束，经反射镜射入声光偏转调制器，与此同时，由计算机送来的二进制图文点阵信息，从接口送至字形发生器，形成所需字形的二进制脉冲信息，由同步器产生的信号控制9个高频振荡器，再经频率合成器及功率放大器加至声光调制器上，对由反射镜射入的激光束进行调制。调制后的光束射入多面转镜，再经广角聚焦镜把光束聚焦后射至光导鼓(硒鼓)表面上，使角速度扫描变成线速度扫描，完成整个扫描过程。硒鼓表面先由充电极充电，使其获得一定电位，之后经载有图文映像信息的激光束的曝光，便在硒鼓的表面形成静电潜像，经过磁刷显影器显影，潜像即转变成可见的墨粉像，在经过转印区时，在转印电极的电场作用下，墨粉便转印到普通纸上，最后经预热板及高温热滚定影，即在纸上熔凝出文字及图像。在打印图文信息前，清洁辊把未转印走的墨粉清除，消电灯把鼓上残余电荷清除，再经清洁纸系统作彻底的清洁，即可进入新的一轮工作周期。 三、工作过程 1.激光器的工作原理和结构 我们通常把发光的物体叫做光源，如太阳、电灯、燃烧的蜡烛等。光具有能量，它可以使物体变热，使照相底片感光，这就是能的转换现象。光能含在光束中，光束射入人的眼睛，才引起人的视觉，所以我们能够看到光源发射的光。那幺我们为什幺还能看到不发光的物体呢？是因为光源发射的光照射到它们，不发光的物体受光后，向四面八方漫反射的光射入了我们的眼睛，所以我们也能看到不发光的物体。 产生激光的光源，和普通的光源明显不同。如普通白炽灯光源是通过电流加热钨丝的原子到激发态，处于激发态的原子不断地自发辐射而发光。这种普通的光源具有很大的散射性和漫射性，不能控制形成集中的光束，也就不能应用于激光打印机。激光打印机所需要的激光光束必须具有以下特性：
