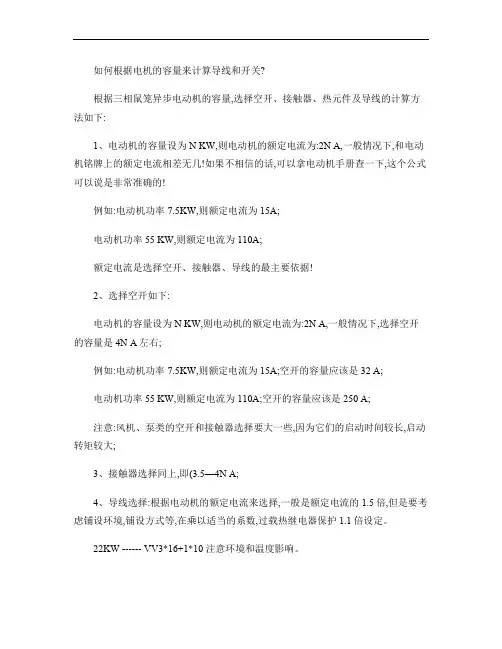

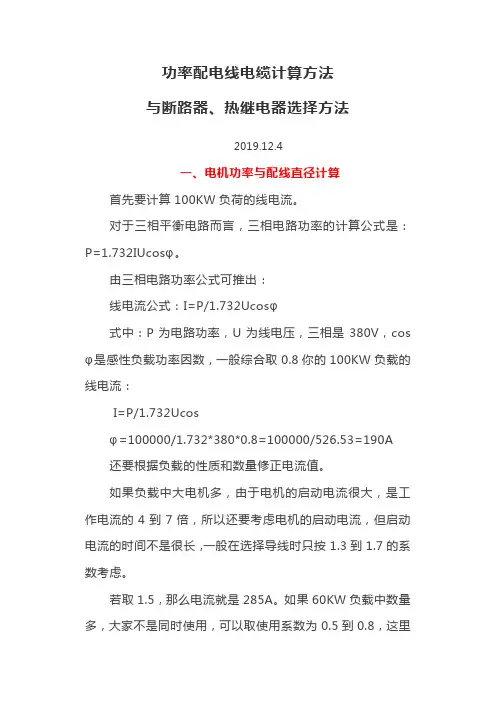

如何根据电动机的功率选择空开、接触器和热保护器？
1.空气开关的选择：
1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2）断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有30%的设计者注意到了这一条）。（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。
（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。
（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。（大概有1%的设计者注意到了这一条）。
2.接触器的选择：
1)选择接触器的类型：
根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。
(2)选择接触器主触头的额定电压：
应等于或大于负载的额定电压。
(3)选择接触器主触头的额定电流：
被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。
(4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量：
如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。
3. 热保护器的选择:
选择热保护器的额定电流大于等于线路额定电流。
（注：文档可能无法思考全面，请浏览后下载，供参考。可复制、编制，期待你的好评与关注）
