一、钢号：304（06Cr19Ni10）旧牌号为0Cr18Ni9
化学成分化学成分参照GB/T 3280-2007美国（ASTM A959-00a）
力学性能：
类型: 奥氏体型
特性和应用: 经冷加工有高的强度，但伸长率比1Cr1TNi7稍差。建筑用装饰部件
力学性能：σb≥520MPa，σp0.2 ≥205MPa ,δs ≥35%。
应用：EGR冷却器的外壳体、联接法兰、支架、水管接头、水侧导流板等零件。
特性：作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃~800℃）。用途:家庭用品（1、2类餐具、橱柜、室内管线、热水器、锅炉、浴缸），汽车配件（风挡雨刷、消声器、模制品），医疗器具，建材，化学，食品工业，农业，船舶部件。
二、钢号：304L（022Cr19Ni10）旧牌号为00Cr19Ni10
类型: 奥氏体型
特性和应用: 比0Cr19Ni9碳含量更低的钢，耐晶间腐蚀性优越，为焊接后不进行热处理部件类
力学性能：σb≥480MPa，σp0.2 ≥175MPa ,δs ≥35%。
应用：管壳式EGR冷却器的气侧联接板、冷却管
特性：作为低C的304钢，在一般状态下，其耐蚀性与304刚相似，但在焊接后或者消除应力后，其抗晶界腐蚀能力优秀；在未进行热处理的情况下，亦能保持良好的耐蚀性，使用温度-196℃~800℃。用途:应用于抗晶界腐蚀性要求高的化学、煤炭、石油产业的野外露天机器，建材耐热零件及热处理有困难的零件。
三、钢号：316L（022Cr17Ni12Mo2）旧牌号为00Cr17Ni14 Mo2
类型: 奥氏体型
特性和应用: 为0Cr17Ni12Mo2的超低碳钢，比0Cr1TNi12Mo2的耐晶间腐蚀性好
学性能：σb≥480MPa，σp0.2 ≥175MPa ,δs ≥35%。
应用：重型车用管壳式EGR冷却器的气侧联接板、冷却管；板式EGR冷却器的管板、紊流片、气侧联接板。
特性: 316钢种的低C系列。因添加Mo，故其耐蚀性、耐大气腐蚀性和高温强度特别好，可在苛酷的条件下使用，对抗晶界腐蚀性有特别要求的产品；加工硬化性优（无磁性）。用途:海水里用设备、化学、染料、造纸、草酸、肥料等生产设备；照像、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母。
四、钢号：430（1Cr17）
类型: 铁素体型
特性和应用: 耐蚀性良好的通用钢种，建筑内装饰用，重油燃烧器部件，家庭用具，家用电器部件
化学成分对不锈钢的组织和性能的影响 1、铬（Cr）：铬是决定不锈钢耐腐蚀性能的主要元素。 2、碳（C）：碳具有双重作用。碳是不锈钢中仅次于铬的第二号常用元素，不锈钢的组织和性能在很大程度上取决于碳含量及其分布状态。 3、镍（Ni）：镍是稳定奥氏体元素。镍是不锈钢中第三号常用元素，它在钢中起扩大奥氏体区、稳定奥氏体组织的作用。铬不锈钢加入一定量的镍后，组织的性能都发生明显变化。镍能有效地降低素体钢的脆性，改善其焊接性能，但对抗应力腐蚀性能有不利的影响，对于奥氏体钢，镍能降低钢的冷加工硬化趋势，改善冷加工性能，使钢在常温和低温下均具有很高的塑性和韧性。 4、锰和氮（Mn、N）：锰和氮可以代替镍。锰是奥氏体形成的元素，它能抑制奥氏体的分解，使高温形成的奥氏体组织保持到室温。锰稳定奥氏体的作用为镍的1/2，2%的锰可以代替1%的镍。含锰钢具有冷加工硬化效应显著、耐磨性高的优点。缺点是对晶间腐蚀很敏感，并且不能通过加钛和铌来消除晶间腐蚀。 氮也是稳定奥氏体元素，氮和锰结合能取代比较贵的镍。氮稳定奥氏体的作用比镍大。与碳相当。氮代镍的比例约为0.025：1，一般认为氮可取代2.5% ~6.5%的镍。在奥氏体中氮也使最有效的固溶强化元素之一。氮和铬的亲和力要比碳与铬的亲和力小，奥氏体钢很少见到Cr2N的析出。因此，氮能在不降低腐蚀性能的基础上，提高不锈钢的强度，研制含氮不锈钢是近几年来不锈钢工业的趋势。 5、钛和铌（Ti、Nb）：钛和铌可以防止晶间腐蚀。铬-镍奥氏体不锈钢在450~800 ℃温度区加热，常发生沿晶界的腐蚀破坏，成为晶间腐蚀。一般认为，晶间腐蚀是碳从饱和的奥氏体以Cr23C6形态析出，造成晶界处奥氏体贫铬所致。防止晶界贫铬是防止晶间腐蚀的有效方法。如将各种元素按与碳的亲和力大小排列，顺序为：钛、锆、钒、铌、钨、钼、铬、锰。钛和铌与碳的亲和力都比铬大，把它们加入钢中后，碳优先与它们结合生成碳化钛（TiC）和碳化铌（NbC），这样就避免了析出碳化铬而造成晶界贫铬。从而有效防止晶间腐蚀。 6、钼和铜（Mo、Cu）：钼和铜可以提高腐蚀性能。不锈钢的钝化作用是在氧化性介质中形成的，通常所说的耐腐蚀，多指氧化介质而言。在非氧化性酸中，

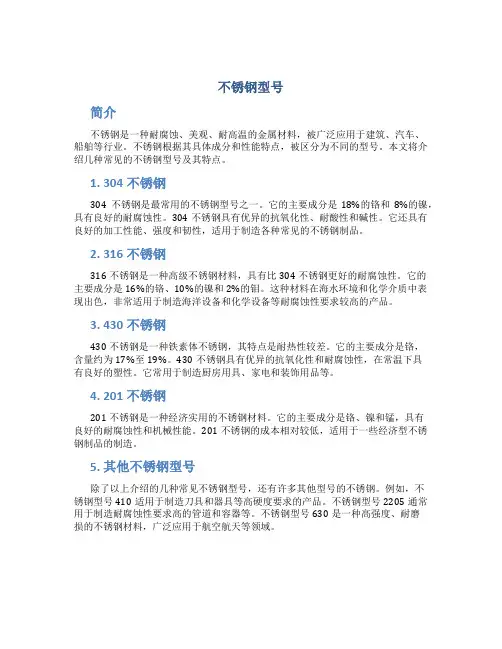

不锈钢型号分类 沉淀硬化型不锈钢。具有有很好的成形性能和良好的焊接性，可作为超高强度的材料在核工业、航空和航天工业中应用。按成分可分为Cr系（SUS400）、Cr－Ni系（SUS300）、Cr－Mn－Ni（SUS200）及析出硬化系（SUS600）。 200 系列—铬-镍-锰奥氏体不锈钢 300 系列—铬-镍奥氏体不锈钢 301—延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。 302—耐腐蚀性同304，由于含碳相对要高因而强度更好。303—通过添加少量的硫、磷使其较304更易切削加工。 304—即18/8不锈钢。GB牌号为0Cr18Ni9。 309—较之304有更好的耐温性。 316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。 SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。[1]不锈钢水桶型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。 400 系列—铁素体和马氏体不锈钢 408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。416—添加了硫改善了材料的加工性能。420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具，可以做的非常光亮。430—铁素体不锈钢，装饰用，例如用于汽车饰品。良好的成型性，但耐温性和抗腐蚀性要差。 440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。最常见的应用例子就是“剃须刀片”。常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。 500 系列—耐热铬合金钢。 600 系列—马氏体沉淀硬化不锈钢。 630—最常用的沉淀硬化不锈钢型号，通常也叫17-4；17%Cr，4%Ni。
不锈钢的品质特性及其要求 1不锈钢的品质特性： 2不锈钢的品质特性及其要求 各产品由于用途的不同，其加工工艺和原料的品质要求也不同 (1)材质： ①DDQ（deep drawing quality）材：是指用于深拉（冲）用途的材料，也就是大家所说的的软料，这种材料的主要特点是延伸率较高（≧53%），硬度较低（≦170%），内部晶粒等级在7.0~8.0之间，深冲性能极佳。目前许多生产保温瓶、锅类的企业，其产品的加工比（BLANKING SIZE/制品直径）一般都比较高，它们的加工比分别达3.0、1.96、2.13、1.98。SUS304 DDQ用材主要就是用于这些要求较高加工比的产品，当然加工比超过2.0的产品一般都需经过几道次的拉伸才能完成。如果原料延伸方面达不到的话，在加工深拉制品时产品极易产生裂纹、拉穿的现象，影响成品合格率，当然也就加大了厂家的成本； ②一般材：主要用于除了DDQ用途外的材料，这种材料的特点是延伸率相对较低（≧４５%），而硬度相对较高（≦１８０），内部晶粒度等级在8.0~9.0
间，与DDQ用材比较，它的深冲性能相对稍差，它主要用于不需伸拉就能得到的制品，象一类餐具的勺、匙、叉、电器用具、钢管用途等。但它与DDQ材相比有一个优点，就是BQ性相对较好，这主要是由于它的硬度稍高的缘故。 (2)表面品质： 不锈钢薄板是一种价格非常高的材料，客户对它的表面质量要求也非常高。但不锈薄板在生产过程中不可避免会出现各种缺陷，如划伤、麻点、折痕、污染等，从而其表面质量，象划伤、折痕等这些缺陷不管是高级材还是低级都不允许出现，而麻点这种缺陷在勺、匙、叉、制作时也是决不允许的，因为抛光时很难抛掉它。我们根据表面各种缺陷出现的程度和频率，来确定其表质量等级，从而来确定产品等级。（见表：） (3)厚度公差： 一般来说不锈钢制品的不同，其要求原料厚度公差也各不相同，象二类餐具和保温杯等，厚度公差一般要求较高，为-3~5%，而一类餐具厚度公差一般要求

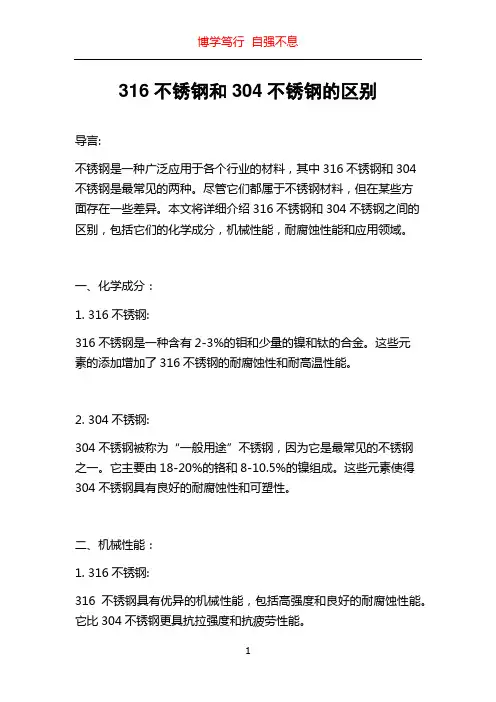

304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。304相当于我国的0Cr19Ni9 (0Cr18Ni9)不锈钢。304含铬19%，含镍9%。 316：对应中国的牌号0Cr17Ni12Mo2 316L：对应中国的牌号00Cr17Ni14Mo2 316L钢是316钢种的低C系列，除与316钢有相同的特性外，其抗腐蚀性更好。 316和317不锈钢是含钼不锈钢种。317不锈钢中的钼含量略高明于316不锈钢.由于钢中钼，该钢种总的性能优于310和304不锈钢，高温条件下，当硫酸的浓度低于15％和高于85％时，316不锈钢具有广泛的用途。316不锈钢还具有良好的而氯化物侵蚀的性能，所以通常用于海洋环境。 316L不锈钢的最大碳含量0.03, 可用于焊接后不能进行退火和需要最大耐腐蚀性的用途中。 耐腐蚀性能优于304不锈钢，在浆和造纸的生产过程中具有良好的耐腐蚀的性能。而且316不锈钢还耐海洋和侵蚀性工业大气的侵蚀。316不锈钢具有良好的焊接性能。可采用所有标准的焊接方法进行焊接。焊接时可根据用途，分别采用316Cb、316L或309Cb不锈钢填料棒或焊条进行焊接。为获得最佳的耐腐蚀性能，316不锈钢钢的焊接断面需要进行焊后退火处理。如果使用316L不锈钢，不需要进行焊后退火处理。 304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。 304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。 301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。 302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。
不锈钢的物理性能不锈钢和碳钢的物理性能数据对比，碳钢的密度略高于铁素体和马氏体型不锈钢，而略低于奥氏体型不锈钢；电阻率按碳钢、铁素体型、马氏体型和奥氏体型不锈钢排序递增；线膨胀系数大小的排序也类似，奥氏体型不锈钢最高而碳钢最小；碳钢、铁素体型和马氏体型不锈钢有磁性，奥氏体型不锈钢无磁性，但其冷加工硬化生成成氏体相变时将会产生磁性，可用热处理方法来消除这种马氏体组织而恢复其无磁性。奥氏体型不锈钢与碳钢相比，具有下列特点：1）高的电阴率，约为碳钢的5倍。2）大的线膨胀系数，比碳钢大40％，并随着温度的升高，线膨胀系数的数值也相应地提高。3）低的热导率，约为碳钢的1/3。不锈钢的力学性不论不锈钢板还是耐热钢板，奥氏体型的钢板的综合性能最好，既有足够的强度，又有极好的塑性同时硬度也不高，这也是它们被广泛采用的原因之一。奥氏体型不锈钢同绝大多数的其它金属材料相似，其抗拉强度、屈服强度和硬度，随着温度的降低而提高；塑性则随着温度降低而减小。其抗拉强度在温度15~80°C范围内增长是较为均匀的。更重要的是：随着温度的降低，其冲击韧度减少缓慢，并不存在脆性转变温度。所以不锈钢在低温时能保持足够的塑性和韧性。不锈钢的耐热性能耐热性能是指高温下，既有抗氧化或耐气体介质腐蚀的性能即热稳定性，同时在高温时双有足够的强度即热强性。不锈钢国际标准标准标准标准名GB 中华人民共和国国家标准（国家技术监督局）KS 韩国工业标准协会规格Korean Standard AISI 美国钢铁协会规格America Iron and Steel Institute SAE 美国汽车技术者协会规格Society of Automative Engineers ASTM 美国材料试验协会规格American Society for Testing and Material AWS 美国焊接协会规格American Welding Society ASME 美国机械技术者协会规格American Society of Mechanical Engineers BS 英国标准规格British Standard DIN 德国标准规格Deutsch Industria Normen CAS 加拿大标准规格Canadian Standard Associatoin API 美国石油协会规格American Petroleum Association KR 韩国船舶协会规格Korean Resister of Shipping NK 日本省事协会规格Hihon Kanji Koki LR 英国船舶协会规格Llouds Register of Shipping AB 美国舰艇协会规格American Bureau of Shipping JIS 日本工业标准协会规格Japanese Standard 316和316L不锈钢316和317不锈钢（317不锈钢的性能见后）是含钼不锈钢种。317不锈钢中的钼含量略高明于316不锈钢.由于钢中钼，该钢种总的性能优于310和304不锈钢，高温条件下，当硫酸的浓度低于15％和高于85％时，316不锈钢具有广泛的用途。316不锈钢还具有良好的而氯化物侵蚀的性能，所以通常用于海洋环境。316L不锈钢的最大碳含量0.03,可用于焊接后不能进行退火和需要最大耐腐蚀性的用途中。耐腐蚀性：耐腐蚀性能优于304不锈钢，在浆和造纸的生产过程中具有良好的耐腐蚀的性能。而且316不锈钢还耐海洋和侵蚀性工业大气的侵蚀。耐热性：在1600度以下的间断使用和在1700度以下的连续使用中，316不锈钢具有好的耐氧化性能：在800-1575度的范围内，最好不要连续作用316不锈钢，但在该温度范围以外连续使用316不锈钢时，该不锈钢具有良好的耐热性。316L不锈钢的耐碳化物析出的性能比316不锈钢更好，可用上述温度范围。热处理：在1850-2050度的温度范围内进行退火，然后迅速退火，然后迅速冷却。316不锈钢不能过热处理进行硬化。焊接：316不锈钢具有良好的焊接性能。可采用所有标准的焊接方法进行焊接。焊接时可根据用途，分别采用316Cb、316L或309Cb不锈钢填料棒或焊条进行焊接。为获得最佳的耐腐蚀性能，316不锈钢钢的焊接断面需要进行焊后退火处理。如果使用316L不锈钢，不需要进行焊后退火处理。典型用途：纸浆和造纸用设备热交换器、染色设备、胶片冲洗设备、管道、沿海区域建筑物外部用材料。不锈钢加工及施工Drawing深加工：易产生磨擦热量所以使用耐压、耐热性高不锈钢种同时成型加工结束后应除掉表面附着的油。焊接：焊接之前应彻底除掉有害于焊接的锈、油、水份、油漆等，选定适合钢种的焊条。点焊时间距比碳钢点焊间距短，除掉焊渣时应使用不锈钢刷。焊完以后，为了防止局部腐蚀或强度下降，应对表面进行研磨处理或清洗。切断以及冲压：由于不锈钢比一般材料强度高，所以冲压以及剪切时需要更高的压力，而刀与刀间隙准确时才能不发生切变不良和加工硬化，最好采用等离子或激光切断，当不得不采用气割或电弧切断时，对热影响区进行研磨以及必要进行热处理。折弯加工：簿板可以折弯到180，但为了减少弯面的裂纹同半径大小最好2倍板厚的，厚板沿压延方向时给2倍板厚半径，与压延垂直方
不锈钢的性能与特性 一、不锈钢的组织性能 目前已知的化学元素有100多种，在工业中常用的钢铁材料中可以遇到的化学元素约二十多种。对于人们在与腐蚀现象作长期斗争的实践而形成的不锈钢这一特殊钢系列来说，最常用的元素有十几种，除了组成钢的基本元素铁以外，对不锈钢的性能与组织影响最大的元素是：碳、铬、镍、锰、硅、钼、钛、铌、钛、锰、氮、铜、钴等。这些元素中除碳、硅、氮以外，都是化学元素周期表中位于过渡族的元素。 实际上工业上应用的不锈钢都是同时存在几种以至十几种元素的，当几种元素共存于不锈钢这一个统一体中时，它们的影响要比单独存在时复杂得多，因为在这种情况下不仅要考虑各元素自身的作用，而且要注意它们互相之间的影响，因此不锈钢的组织决定于各种元素影响的总和。 合金元素的作用—— 不锈钢含有基本金属（Base）铁和主要元素Cr、Ni，通过添加Cr、Ni以外的元素制造具有各种特性的不锈钢。 二、不锈钢的特性 1．一般特性
◆表面美观以及使用可能性多样化 ◆耐腐蚀性能好，比普通钢长久耐用 ◆耐腐蚀性好 ◆强度高，因而薄板使用的可能性大 ◆耐高温氧化及强度高，因此能够抗火灾 ◆常温加工，即容易塑性加工 ◆因为不必表面处理，所以简便、维护简单 ◆清洁，光洁度高 ◆焊接性能好 2、品质特性 2-1不锈钢的品质特性
2-2不锈钢的品质特性要求 ※各产品由于用途的不同，其加工工艺和原料的品质要求也不同。 2-3 品质要求特性微细项目 (1) 材质： ①DDQ（deep drawing quality）材：是指用于深拉（冲）用途的材料，也就是大家所说的的软料，这种材料的主要特点是延伸率较高（≧53%），硬度较低（≦170%），内部晶粒等级在7.0~8.0之间，深冲性能极佳。目前许多生产保温瓶、锅类的企业，其产品的加工比一般都比较高，SUS304 DDQ用材主要就是用于这些要求较高加工比的产品，当然加工比超过2.0的产品一般都需经过几道次的拉伸才能完成。如果原料延伸方面达不到的话，在加工深拉制品时产品极易产生裂纹、拉穿的现象，影响成品合格率，当然也就加大了厂家的成本；
不锈钢的性能与组织 不锈钢，它也是一种以铁—碳为基础的铁碳合金。只是为了出于耐腐蚀和物理及工艺性能的需要使之比普通钢多了一些合金元素。由于这些合金元素的加入，导致钢内部组织发生变化，所以在钢的性能上反映出来，这类变化是遵循一定规律的。不锈钢常用的元素和对其性能影响最大的有：硅、钛、铌、氮、铜、钴、碳、铬、镍、锰等。其中铁是最基本的元素，百分百含量也最大。 一. 决定不锈钢耐腐蚀行的主要元素是铬 在生产检验时要测定的元素有：碳、硅、锰、铬、硫、磷六种，但决定不锈钢性能的元素只有一种—铬。 1. 铬使铁基固溶体的电极电位提高 电化学腐蚀是金属腐蚀的重要表现，是最普通的腐蚀破坏，其实质是金属在介质中发生离子化。 每种金属都有自己的标准电极电位：金属 正离子+电子 金属 镁 铝 锰 锌 铬 铁 镍 锡 铅 铜 银 金 电位 （V ） -1.55 -1.3 -1.1 -0.762 -0.51 -0.44 -0.23 -0.136 -0.127 -0.34 0.799 1.5 金属的电极电位愈负，它在电解液中愈不稳定，即容易变为离子状态；反之就愈稳定，不易离子化。由于电极电位造成的电化学腐蚀，不一定发生在两种不同的金属之间，在同一种金属内部（共晶体、共析体）及同一零件两个部位也容易发生。如长期露出水面和在水下的同一种钢材腐蚀程度就不一样。 铁，标准电极电位为负值，欲使之耐腐蚀，就必须提高它的电极电位。实践证明，把铬加入铁基固溶体后，可使其电极电位提高，并当铬达到一定浓度时，就会发生突变。当含铬量达到1/8,2/8,3/8……的比例时，铁基固溶体的电极电位呈跳跃式增高，腐蚀大幅降低，这一规律叫n/8定律。 当铁—铬合金固溶体中铬含量达到1/8时（即12.5%），原子n/8定律发生第一次突变（电极电位由-0.44升至+0.2伏），这时，就能抵抗大气，水蒸气，稀硝酸的腐蚀。如0Cr13～4Cr13钢。 2. 铬吸收铁的电子使之钝化 钝化是由于阳极反应被阻止，引起金属及合金的耐腐蚀性能提高的现象。构成金属与合金钝化的理论主要有：薄膜论、吸附论、电子排列论。 其主要理论就是薄膜论：自加入一定的铬以后，表面形成一种富铬氧化膜，隔绝了介质腐蚀的作用。阻碍了金属的离子化，使金属耐腐蚀性能提高。这一理论是基于元素的核电子理论……。比如，在铁—铬合金中，一个个原子可使五个铁原子钝化（1/6……16.7%）形成分子。 例：铁—铬合金在65%沸腾硝酸中的腐蚀率与含铬量的关系：（基本符合n/8定律） 铬（%） 4.5 8 10 12 16 18 20 24 30 腐蚀率（mm/Y ） 3930 44 10.67 3.96 1.07 0.66 0.46 0.30 0.20 对含铬的钢种来说，并非所有含铬钢都可做不锈钢使用，不锈钢含铬量的最低含量为12.5%的原子，换算为重量则为： %7.118.5552 5.12%5.12=?=?铁原子量铬原子量 ………………即含铬不锈钢的临界含量
1.碳的影响： 碳在奥氏体不锈钢中是强烈形成并稳定奥氏体且扩大奥氏体区的元素，碳形成奥氏体的能力为镍的30倍。钢中随着含碳量增加，奥氏体不锈钢强度也随之提高。此外，还能提高奥氏体不锈钢在高浓氯化物（如42%MgCl2沸腾溶液）中的耐应力腐蚀性能。但是在奥氏体不锈钢中，碳通常被视为有害元素，因为在焊接或加热到450度到850度，碳可以和钢中的铬形成Cr23C6型碳化物。导致局部铬贫化，使钢的耐晶间腐蚀性能下降。20世纪60年代以来新发展的铬镍奥氏体不锈钢，为含碳量小于0.03%或0.02%的超低碳型不锈钢。因此，在冷、热加工及焊接与碳弧气刨时应防止不锈钢表面增碳，以免铬的碳化物析出。 2.铬的影响： 在奥氏体不锈钢中，铬是强烈形成并稳定铁素体的元素，可以缩小奥氏体区。在铬镍奥氏体不锈钢中，当碳含量为0.1%，铬含量为18%时，为获得稳定单一奥氏体组织，所需镍的含最最低为8%，铬能增大碳的溶解度而降低铬的贫化度，因而提高铬含量对奥氏体不锈钢的耐晶间腐蚀是有益的。铬还能极有效地改善奥氏体不锈钢的耐点蚀及缝隙腐蚀性能。因此铬对奥氏体不锈钢性能影响最大的是耐蚀性。铬可提高钢的耐氧化性介质和酸性氯化物介质的性能，在镍、钼、铜的复合作用下，铬可提高钢耐一些还原性介质、如有机酸、碱介质的性能。 3.镍的影响： 奥氏体不锈钢中主要合金元素镍，其主梌用是形成并稳定奥氏体，获得完全奥氏体组织，使强有良好的强度、塑性和韧性并具有优良的冷、热加工性、可焊性及低温与无磁性，镍还可以显著降低奥氏体不锈钢的冷加工硬化倾向。由于镍能改善铬的氧化膜成份、结构和性能，从而提高奥氏体不锈钢耐氧化性介质的性能。但是降低了钢的抗高温硫化性能，这是由于钢中晶界处形成低熔点硫化镍所致。 4.钼的影响： 钼的作用主要是提高钢在还原性介质（比如H2So4、H2PO4以及一些有机酸和尿素环境）的耐蚀性，并提高钢的耐点蚀及缝隙腐蚀等性能。含钼不儿钢的热加工性比不含钼的差，钼含量越高，热加工越坏。另外含钼奥氏体不锈钢中容易形成X（σ)沉淀，这会恶化钢的塑性和韧性。钼的耐点蚀和耐缝隙腐蚀能力相当于铬的3倍左右。 5.氮的影响： 氮日益成为铬镍氮奥氏体不锈钢的重要合金元素，氮能提高钢的耐局部腐蚀（耐晶间腐蚀、点蚀和缝隙腐蚀）性，氮形成奥氏体的能力与碳相当，约为镍的30倍。作为间隙元素的氮，其固溶强化作用很强，因为它的加入可以显著提搞奥氏体不锈钢的强度。每加入0.1%氮可使铬镍奥氏体不锈钢的室温强度提高60～100MPa。在酸介质中，氮可提高奥氏体不锈钢的耐一般腐蚀能力，适量的氮还可提高敏经态奥氏体不锈钢的耐晶间腐蚀能力。在氯化物环境中，氮提高奥氏体不锈钢耐点蚀和缝隙腐蚀性能十分显著。 6.铜的影响： 铜能显著降低铬镍奥氏体不锈钢的冷作硬化倾向，提高冷国工成型性能。奥氏体不锈钢中的铜含量为1%～4%时，铜对钢的组织没有影响，对钢的冷成型性有良好的作用，因此含铜的奥氏体锈钢多用于要求冷作的一些用途中，铜可以显著降低热加工性，特别是当奥氏休不锈钢中含镍量较低时更为明显，因此当钢中铜含量较高时，镍含量应相应提高。
不锈钢简介 一、不锈钢的特性： 1、不锈钢定义：不锈钢通常指具有抵抗空气、水、酸、碱盐或其它介质腐蚀能力的钢根据合金成份的不同，分别侧重不锈性和耐酸性，有些钢虽然具有不锈性，但不一定耐酸，耐酸钢通常具有不锈性。所有的不锈钢没有一种能够应付所有的腐蚀环境，都可以不生锈。“不锈钢”是一种错误的名称，因为没有一种能够应付所有腐蚀环境，都可以不生锈的，不锈钢的真正含义只是“难生锈”而已。 2、不锈钢的分类： （1）按组织结构：马氏体不锈钢，铁表体不锈钢，奥氏体不锈钢，双相不锈钢； （2）按钢中主要化学成份：铬不锈钢镍不锈钢，铬镍钼不锈钢，超低碳不锈钢。（用于生产紧固件主要使用300系奥氏体不锈钢，此类不锈钢的主要化学成份是18%铬加8%镍，即一般所称的18-8不锈钢，属铬镍不锈钢系列） （3）奥氏体不锈钢的特性：正常状态下无磁性，冷作加工后略有磁性；在各种温度，均可保持其奥斯田组织，不发生相变，所以不能用热处理使其硬化；但施予冷作加工，可使其硬化，并增加强度。主要有以下几种钢种：302HQ（0Cr18Ni9Cu3）、SUS304(0Cr18Ni9)、304M、304J3(302HC)、316(0Cr17Ni12Mo2)、316L(0Cr17Ni14Mo2)。 302HQ：低碳，低氮，低硫，极低之加工硬化率，极佳之冷间加工性，适用于形状复杂，成型难度高之用途。 304：加工硬化率适中，适于一般的冷加工及伸抽，冷加工性能较好。 304M：中等的加工硬化率，适于一般的冷间加工及伸抽。 304HC：添加铜取代镍，降低钢材之加工硬化率，且可维持较低之导磁性。 SUS316：加钼，更佳的耐蚀性及耐孔蚀性。 SUS316L：低碳，较316更佳的耐蚀性及更佳的冷加工性。 二、奥氏体钢螺栓、螺钉和螺柱机械性能
00Cr17Ni14Mo2不锈钢 (316L不锈钢 ) SUS316（L）- 00Cr17Ni14Mo2 添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀 特性及实用用途： 化学成分：（单位：wt%) 机械性能： SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍 作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性 特性及实用用途：
化学成分：（单位：wt%) 机械性能： SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍 化学成分：（单位：wt％） 机械性能：
SUS 430不锈钢钢种介绍 1、概要 含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。广泛使用的铁素体系不锈钢。 2、特点 1）深冲性能优秀，类似于304钢； 2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种； 3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备； 4）冷轧产品外观光亮度好，漂亮； 5)和304比较,价格便宜,作为304钢种的替代钢种。 2、适用范围 主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。 6、热处理 熔点：1425~15100C； 退火：780~8500C。 7、使用状态 1）退火状态： NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态 8、使用注意事项 - 相对304，拉伸性能、焊接性能较差； - 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意； - 拉伸加工后表面会出现轧钢方向条状缺陷（ridging），给抛光作业带来很大的困难。
不锈钢牌号分组： 200系列——铬-镍-锰奥氏体不锈钢 300系列——铬-镍奥氏体不锈钢 型号301——延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。 型号302——耐腐蚀性同304，由于含碳相对要高，因而强度更好。 型号303——通过添加少量的硫、磷使其较304更易切削加工。 型号304——通用型号，即18/8不锈钢。GB牌号为0Cr18Ni9 型号309——较之304有更好的耐温性。 型号316——继304之后，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。 型号321——除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。 400系列——铁素体和马氏体不锈钢 型号408——耐热性好，弱抗腐蚀性，11％的Cr，8％的Ni。 型号409——最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。 型号410——马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。 型号416——添加了硫，改善了材料的加工性能。 型号420——“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具，可以做的非常光亮。 型号430——铁素体不锈钢，装饰用。例如用于汽车饰品。良好的成型性，但耐温性和抗腐蚀性要差。 型号440——高强度刃具钢，含碳稍高，经过适当的热处理后可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。最常见的应用例子就是“剃须刀片”。常用型号有3种：440A、440B、440C、另外还有440F（易加工型）。 500系列——耐热铬合金钢。 600系列——马氏体沉淀硬化不锈钢。 型号630——最常用的沉淀硬化不锈钢型号，通常也叫17-4；17％Cr，4％Ni。
双相不锈钢分类、牌号及标准 双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。 常用双相不锈钢牌号和各国牌号的近似值对照如下表： 型号\国家中国美国瑞典德国法国日本 低合金型00Cr23Ni4N UN23 (SAF2304） SS232 （SAF2304） W．Nr.1.4362 UR35N DP11 中合金型00Cr18Ni5Mo3Si2 00Cr22Ni5Mo3N UNS S31500 UNS S31803 SS2376(3RE60) SS2377(SAF2205) W.Nr.1.4417 W.Nr.1.4462 UR45N DP1 DP8 高合金型 0Cr25Ni5Mo2 00Cr25Ni7Mo3WCuN UNS S32900 UNS S31260 SS2324(10RE51) W.Nr.1.4460 W.Nr.1.4501 329J1 329J2L 超级双相 钢 00Cr25Ni7Mo4N 00Cr25Ni6Mo3CuN UNS S32750 UNS S32550 SS2328(SAF2507) W.Nr.1.4410 W.Nr.1.4507 UR47N+ UR52N+ 常用双相不锈钢的性能： 1．化学成分（%） 钢号C≤Mn≤Si≤S≤P≤Cr Ni Mo Cu≤N S32750((SAF2507) 00Cr22Ni7Mo4N 0.03 1.20 0.80 0.020 0.035 24.0/ 26.0 6.0/ 8.0 3.0/ 5.0 0.50 0.24/ 0.32 S31803（SAF2205）00Cr22Ni5Mo3N 0.03 2.00 1.0 0.02 0.030 21.0/ 23.0 4.50/ 6.50 2.50/ 3.50 0.08/ 0.20 S31500（3RE60）00Cr18Ni5Mo3Si2 0.03 1.2/ 2.00 1. 4/ 2.00 0.030 0.030 18.0/ 19.0 4.25/ 5.25 2.50/ 2.00 0.05/ 0.10 2．机械性能： 热处理温度℃Ab（MPa）≥As（MPa）≥∮≥布氏洛氏 S32750（SAF2507）00Cr22Ni5Mo3N 1025-1125 水 800 550 15 310 32 S31803（SAF2205） 00Cr22Ni5Mo3N 1020-1100 620 450 25 290 30.5 S31500（3RE60） 00Cr18Ni5Mo3Si2 980-1040 630 440 30 290 30.5 3．双相不锈钢的连续使用温度范围为-50℃-60℃。热加工温度应不低于950℃。 双相不锈钢简介 双相不锈钢是指它的微观组织是由铁素体相和奥氏体相二组成的材料，二相各约占50%。在实际使用中其中一相约在40-60%之间较为合适。 根据两相组织的特点，通过正确控制化学成分和热处理工艺，将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，使双相不锈钢成为一类集优良的耐腐蚀、高强度和易于加工制造等诸多优异性能于一身的钢种。它们的物理性能介于奥氏体不锈钢和铁素体不锈钢之间，但更接近于铁素体不锈钢和碳钢。双相不锈钢的耐氯化物孔蚀和缝隙腐蚀能力与铬、钼和氮含量有关，其耐孔蚀和缝隙腐蚀能力可以类似于316不锈钢，或者高于海水用不锈钢如6%MO奥氏体不锈钢。所有的双相不锈钢耐氯化物应力腐蚀断裂的能力均明显强于300系列奥氏体不锈钢，而且其强度也大大高于奥氏体不锈钢，同时表现出良好的塑性和韧性。 双丰不锈钢各种产品形式：板材和带材管---焊管和无缝管锻材管件和法兰棒和丝
不锈钢的种类及用途 钢号主要性能用途举例 0Cr13 可在 ≤540℃长期使 用。常作复合板 使用，30℃以下 耐弱酸腐蚀，对 淡水、海水、蒸 发、空气也有足 够的耐蚀性 用于含硫 介质设备内构 件，精馏塔衬 里、接管垫片。 汽轮机叶片、热 裂化设备零件。 用于要求防止 污染各耐蚀性 不高的介质中。 如：焦化分馏塔 衬里，尾气脱 硫，泵叶轮，硫 磺回收中的冷 凝器复合板 1Cr13 2Cr13 可在 ≤540℃长期使 用，最高不超过 700℃，要此 75~457℃略有 热脆 离心油泵 的叶轮壳体。蒸 汽往复泵活塞、 活塞杆。油泵 轴、轴套。与热 含硫介质接触
的紧固件及其它零件 3Cr13 同上，常在 淬火后再低温 回火后磨光使 用。用做弹簧时 在400~450℃使 用 用来制造 高机械载荷、磨 损和腐蚀条件 下的零件，如 轴、阀座、阀盘、 弹簧等，又用于 室温腐蚀介质 中并要求高强 度零件，其耐腐 蚀性比1Crl3、 2Crl3略低 0Cr18Ni9 因含碳低 焊接性能好，可 在-196~+600℃ 长期使用 制造焊接 镍铬不锈钢焊 接用的焊条。用 作非奥氏体钢 法兰、垫片和化 工容器、管道。 也可用做到 -200℃的深冷 设备材料
1Cr18Ni9 1Cr18Ni9 是典型的 18-8不锈钢。耐 酸无磁性，焊接 部分有晶间腐 蚀倾向，应进行 热处理，不宜在 450~800℃使 用，可用于低温 用于温度 不高，侵蚀性介 质中工作的不 经焊接的构件， 如阀门阀件，管 道及其它零件 和要求耐蚀的 非磁性部件，亦 可用于无晶间 腐蚀的焊接件 0Cr18Ni9Ti 1Cr18Ni9Ti 因含钛，有 良好的耐晶间 腐蚀性可在 -196~600℃使 用，负荷小时， 可在650℃以下 使用。最高不超 过800℃ 制造耐酸 容器和设备的 衬里，石油化工 输送管道、设备 和零件。如：换 热器、催化裂化 再生、反应器内 构件，焦化的分 馏塔内构件。制 氢脱碳用泵配 件、管线、塔内 构件、换热器也
不锈钢的性能与组织文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
不锈钢的性能与组织 目前已知的化学元素有100多种，在工业中常用的钢铁材料中可以遇到的化学元素约二十多种。对于人们在与腐蚀现象作长期斗争的实践而形成的不锈钢这一特殊钢系列来说，最常用的元素有十几种，除了组成钢的基本元素铁以外，对不锈钢的性能与组织影响最大的元素是：碳、铬、镍、锰、硅、钼、钛、铌、钛、锰、氮、铜、钴等。这些元素中除碳、硅、氮以外，都是化学元素周期表中位于过渡族的元素。 实际上工业上应用的不锈钢都是同时存在几种以至十几种元素的，当几种元素共存于不锈钢这一个统一体中时，它们的影响要比单独存在时复杂得多，因为在这种情况下不仅要考虑各元素自身的作用，而且要注意它们互相之间的影响，因此不锈钢的组织决定于各种元素影响的总和。 1．各种元素对不锈钢的性能和组织的影响和作用 1-1.铬在不锈钢中的决定作用 决定不锈钢性属的元素只有一种，这就是铬，每种不锈钢都含有一定数量的铬。迄今为止，还没有不含铬的不锈钢。铬之所以成为决定不锈钢性能的主要元素，根本的原因是向钢中添加铬作为合金元素以后，促使其内部的矛盾运动向有利于抵抗腐蚀破坏的方面发展。这种变化可以从以下方面得到说明： ①铬使铁基固溶体的电极电位提高 ②铬吸收铁的电子使铁钝化 钝化是由于阳极反应被阻止而引起金属与合金耐腐蚀性能被提高的现象。构成金属与合金钝化的理论很多，主要有薄膜论、吸附论及电子排列论。
1-2. 碳在不锈钢中的两重性 碳是工业用钢的主要元素之一，钢的性能与组织在很大程度上决定于碳在钢中的含量及其分布的形式，在不锈钢中碳的影响尤为显着。碳在不锈钢中对组织的影响主要表现在两方面，一方面碳是稳定奥氏体的元素，并且作用的程度很大（约为镍的30倍），另一方面由于碳和铬的亲和力很大，与铬形成—系列复杂的碳化物。所以，从强度与耐腐烛性能两方面来看，碳在不锈钢中的作用是互相矛盾的。 认识了这一影响的规律，我们就可以从不同的使用要求出发，选择不同含碳量的不锈钢。 例如工业中应用最广泛的，也是最起码的不锈钢——0Crl3～4Cr13这五个钢号的标准含铬量规定为12～14％，就是把碳要与铬形成碳化铬的因素考虑进去以后才决定的，目的即在于使碳与铬结合成碳化铬以后，固溶体中的含铬量不致低于％这一最低限度的含铬量。 就这五个钢号来说由于含碳量不同，强度与耐腐蚀性能也是有区别的， 0Cr13～2Crl3钢的耐腐蚀性较好但强度低于3Crl3和4Cr13钢，多用于制造结构零件，后两个钢号由于含碳较高而可获得高的强度多用于制造弹簧、刀具等要求高强度及耐磨的零件。又如为了克服18－8铬镍不锈钢的晶间腐蚀，可以将钢的含碳量降至％以下，或者加入比铬和碳亲和力更大的元素（钛或铌），使之不形成碳化铬，再如当高硬度与耐磨性成为主要要求时，我们可以在增加钢的含碳量的同时适当地提高含铬量，做到既满足硬度与耐磨性的要求，又兼顾—定的耐腐蚀功能，工业上用作轴承、量具与刃具有不锈钢9Cr18和9Cr17MoVCo钢，含碳
不锈钢的耐腐蚀性及其种类 1.腐蚀的种类和定义 在众多的工业用途中，不锈钢都能提供今人满意的耐蚀性能。根据使用的经验来看，除机械失效外，不锈钢的腐蚀主要表现在：不锈钢的一种严重的腐蚀形式是局部腐蚀（亦即应力腐蚀开裂、点腐蚀、晶间腐蚀、腐蚀疲劳以及缝隙腐蚀）。这些局部腐蚀所导致的失效事例几乎占失效事例的一半以上。事实上，很多失效事故是可以通过合理的选材而予以避免的。 应力腐蚀开裂（SCC）：是指承受应力的合金在腐蚀性环境中由于烈纹的扩展而互生失效的一种通用术语。应力腐蚀开裂具有脆性断口形貌，但它也可能发生于韧性高的材料中。发生应力腐蚀开裂的必要条件是要有拉应力（不论是残余应力还是外加应力，或者两者兼而有之）和特定的腐蚀介质存在。型纹的形成和扩展大致与拉应力方向垂直。这个导致应力腐蚀开裂的应力值，要比没有腐蚀介质存在时材料断裂所需要的应力值小得多。在微观上，穿过晶粒的裂纹称为穿晶裂纹，而沿晶界扩图的裂纹称为沿晶裂纹，当应力腐蚀开裂扩展至其一深度时（此处，承受载荷的材料断面上的应力达到它在空气中的断裂应力），则材料就按正常的裂纹（在韧性材料中，通常是通过显微缺陷的聚合）而断开。因此，由于应力腐蚀开裂而失效的零件的断面，将包含有应力腐蚀开裂的特征区域以及与已微缺陷的聚合相联系的“韧窝”区域。 点腐蚀：是一种导致腐蚀的局部腐蚀形式。 晶间腐蚀：晶粒间界是结晶学取向不同的晶粒间紊乱错合的界城，因而，它们是钢中各种溶质元素偏析或金属化合物（如碳化物和δ相）沉淀析出的有利区城。因此，在某些腐蚀介质中，晶粒间界可能先行被腐蚀乃是不足为奇的。这种类型的腐蚀被称为晶间腐蚀，大多数的金属和合金在特定的腐蚀介质中都可能呈现晶间腐蚀。 缝隙腐蚀：是局部腐蚀的一种形式，它可能发全于溶液停滞的缝隙之中或屏蔽的表面内。这样的缝隙可以在金属与金属或金属与非金属的接合处形成，例如，在与铆钉、螺栓、垫片、阀座、松动的表面沉积物以及海生物相接烛之处形成。 全面腐蚀：是用来描述在整个合金表面上以比较均勺的方式所发生的腐蚀现象的术语。当发生全面腐蚀时，村料由于腐蚀而逐渐变薄，甚至材料腐蚀失效。不锈钢在强酸和强碱中可能呈现全面腐蚀。全面腐蚀所引起的失效问题并不怎么令人担心，因为，这种腐蚀通常可以通过简单的浸泡试验或查阅腐蚀方面的文献资料而预测它。 1.不锈钢的定义 在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-铬镍钢等高合金钢。
304 不锈钢板规格表产品材 质： 1：200 系列（铬-镍-锰奥氏体不锈钢）主要有： 2 01、2022： 300 系列（铬-镍奥氏体不锈钢）主要有： 3 01、3 02、3 03、303CU、 304、304L、304 F、304H、 310、310S、 314、314L、 316、316L/321 不锈钢板面宽度： 2000mm 不锈钢板厚1000mm、1220mm、1250mm、1500mm、1800mm、 度： 0. 1、0.2/ 0.3/ 0.5/
0.6/ 0.7/ 0.8/ 0.9/ 1.0/ 1.5、 2.0/ 2.5/ 3.0/ 4.0/ 5.0/ 6.0/ 8.0/9/10/12/16/18/20/22/25/30mm 不锈钢板理论重量计算公式： 长*宽*厚度*密度=重量/公斤不锈钢管计算公式： 直径-壁厚*壁厚* 0.02491=1米重量/公斤不锈钢板厚度标准@不锈钢板标准厚度冷轧部：不锈钢板冷轧2B(卷板、卷带、平板)特色板： 3. 5mm—6mm 304/2B，316L/2B 厚度： 冷扎2B( 0.1— 6.0mm)；表面：
2B光面、BA；8K镜面；拉丝、磨砂；雪花砂；不锈钢无指纹板；装饰面板： 彩色板、镀钛板、蚀刻板、油抛发纹板（HL、NO.4）、3D 立体板、喷砂板、压纹板热轧部： 不锈钢板热轧No.1（卷板、平板）厚度： 工业No.1（ 3-159mm ）表面： 8K镜面；拉丝、磨砂；雪花砂；不锈钢无指纹板；特别加工： 可按客户指定开不定尺寸不锈钢管材质： 201 不锈钢管202不锈钢管301不锈钢板管304不锈钢管321 不锈钢板管316 不锈钢板管310S管不锈钢管材系统： （不锈钢管、不锈钢无缝管、不锈钢装饰管、不锈钢有缝管、不锈钢卫生管、不锈钢精密管、不锈钢毛细管）不锈钢板厚度标准@不锈钢板标准厚度表面有： 工业面、普通抛光面、镜面、拉丝面、、、、、① 不锈钢管圆管规格表：不锈钢板厚度标准@不锈钢板标准厚度Φ3Φ4Φ5Φ6Φ7Φ8Φ 9.5 Φ 10Φ 12.7 Φ 15.9 Φ 19.1 Φ 22.2 Φ 25.4 Φ 31.8 Φ 38.1 Φ 42.16 Φ 50.8 Φ
1.不锈钢201 202 301 304 316 主要考虑防锈，硬度，加工性能等，201 202 301 304 316在防锈耐热韧性都依次提升。 202 304 316 对应的密度：7.74 7.93 7.98； 在100温度下的热导率16.3 16.3 20.5； 膨胀系数温度20--100 15.5 16.0 16.0； 电阻率温度20：0.65 0.73 0.75。 1.1钢号、牌号及化学成分 国际不锈钢标示方法 美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。其中： ①奥氏体型不锈钢用200和300系列的数字标示，例如，某些较普通的奥氏体不锈钢是以201、304、316以及310为标记； ②铁素体和马氏体型不锈钢用400系列的数字表示。 ③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以410、420以及440C为标记，双相（奥氏体－铁素体）， ④不锈钢、沉淀硬化不锈钢以及含铁量低于50%的高合金通常是采用专利名称或商标命名。 化学元素 氢H，氦He， 锂Li，铍Be，硼B，碳C，氮N，氧O，氟F，氖Ne， 钠Na，镁Mg，铝Al，硅Si，磷P，硫S，氯Cl，氩Ar， 钾K，钙Ca，钪Sc，钛Ti，钒V，铬Cr，锰Mn，铁Fe，钴Co，镍Ni，铜Cu，锌 1.2不锈钢304、316区别 304不锈钢板性能特点用途：作为不锈钢耐热钢使用最广泛，食品用设备，一般化设备，原子能工业设备。304是最普遍的钢种，耐腐蚀性、耐热性、低温强度、机械性能良好。深冲压、弯曲等常温加工性能较好，热处理后不会硬化。家庭用1、2种西餐具、Sink、室内配管、热水器、浴缸、锅炉、汽车零部件（擦窗器、回气管）、医疗机械、建筑材料、化学、食品工业、纺织产业、制酪产业、船舶零部件(非磁性，使用温度：-196至800℃）。
