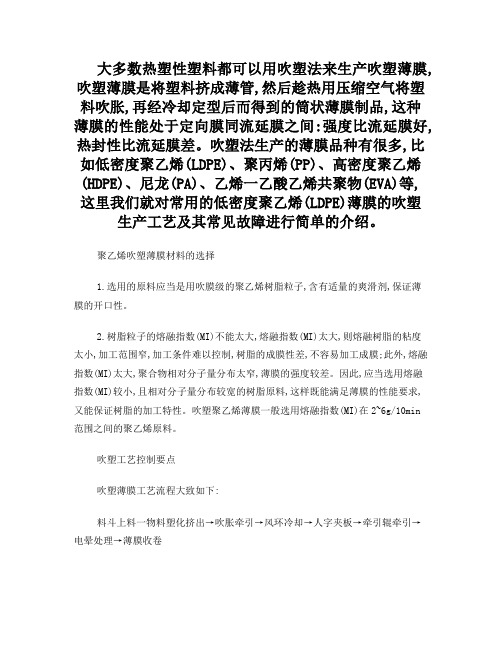

低密度聚乙烯吹塑薄膜生产工艺及常见故障分析大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜，吹塑薄膜是将塑料挤成薄管，然后趁热用压缩空气将塑料吹胀，再经冷却定型后而得到的筒状薄膜制品，这种薄膜的性能处于定向膜同流延膜之间:强度比流延膜好，热封性比流延膜差。吹塑法生产的薄膜品种有很多，比如低密度聚乙烯(LDPE)、聚丙烯(PP)、高密度聚乙烯(HDPE)、尼龙(PA)、乙烯一乙酸乙烯共聚物(EVA)等，这里我们就对常用的低密度聚乙烯(LDPE)薄膜的吹塑生产工艺及其常见故障进行简单的介绍。
聚乙烯吹塑薄膜材料的选择
1，选用的原料应当是用吹膜级的聚乙烯树脂粒子，含有适量的爽滑剂，保证
薄膜的开口性。
2，树脂粒子的熔融指数(MI)不能太大，熔融指数(MI)太大，则熔融树脂的粘
度太小，加工范围窄，加工条件难以控制，树脂的成膜性差，不容易加工成膜;此外，熔融指数(MI)太大，聚合物相对分子量分布太窄，薄膜的强度较差。因此，应当选用熔融指数(MI)较小，且相对分子量分布较宽的树脂原料，这样既能满足薄膜的性能要求，又能保证树脂的加工特性。吹塑聚乙烯薄膜一般选用熔融指数(MI)在2~6g/10min范围之间的聚乙烯原料。
吹塑工艺控制要点
吹塑薄膜工艺流程大致如下:
料斗上料?物料塑化挤出?吹胀牵引?风环冷却?人字夹板?牵引辊牵引?电晕处理?薄膜收卷

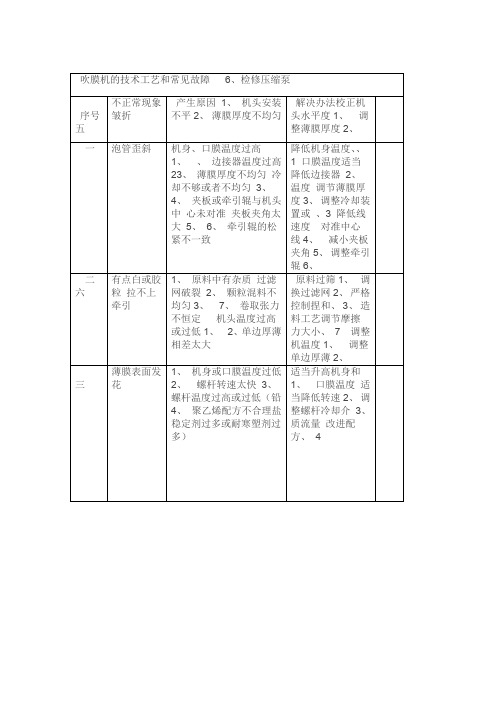

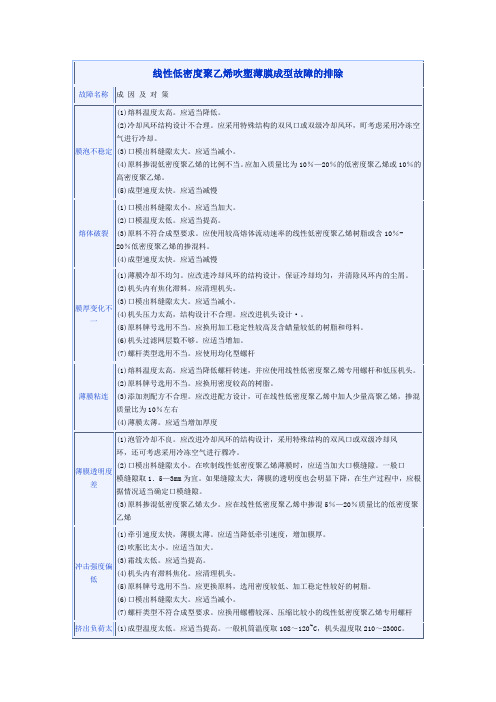

但是，值得指出的是，吹塑薄膜的性能跟生产工艺参数有着很大的关系，因此，在吹膜过程中，必须要加强对工艺参数的控制，规范工艺操作，保证生产的顺
注塑缺陷的原因分析与解决对策 【主办单位】一六八培训网 【时间地点】2017年04月15-16日上海 04月22-23日深圳 2017年08月19-20日上海 08月26-27日深圳 2017年12月16-17日深圳 12月23-24日上海 【收费标准】￥3200元/人（包括资料费、午餐及上下午茶点等） 3. 大量典型实例讲解、分析； 4. 学员自带不良品、现场解决问题、互动探讨； 5. 世界最先进的、全国独有的系统，全真展现注塑生产过程，动态显示生产现场看得见以及 看不见的环节和变化，等于将注塑车间搬到培训大厅。 片面的经验，对一些综合性的问题缺乏科学系统的分析能力，对已经出现的生产问题缺乏解决问题的措施。 邓益善老师基于扎实的生产实践与技术指导经历，将实实在在从根源上帮助解决这些问 第二部分：最佳注塑工艺设定方法 1. 如何设定各项关键注塑工艺参数；
2. 时间、温度、压力、速度、位置等参数设定要点； 3. 螺杆相关设定要点； 4. 多段充填的设定与实际使用； 5. 多段保压的设定与实际使用； 6. 速度/压力切换点的设定方法； 7. 多视窗注塑成型技术运用； 8. 塑料分子排向对质量的影响以及如何控制 9. 注塑残余内应力对质量的影响以及如何控制 第三部分：注塑现场问题分析与解决对策 注塑问题描述、原因分析，如常见的缩孔、缩水、不饱模、毛边、熔接痕、银丝、喷痕、烧焦、翘曲变形、开裂/破裂、尺寸超差及其它等等，以及在产品结构设计、模具设计、成型工艺控制及塑料材料等方面之全面解决对策。 1. 注塑件周边缺胶、不饱模的原因分析及解决对策； 2. 批锋（毛边）的原因分析及解决对策； 3. 注塑件表面缩水、缩孔（真空泡）的原因分析及解决对策； 4. 银纹（料花、水花）、烧焦、气纹的原因分析解决对策； 5. 注塑件表面水波纹、流纹（流痕）的原因分析及解决对策； 6. 注塑件表面夹水纹（熔接痕）、喷射纹（蛇纹）的原因分析及解决对策； 7. 注塑件表面裂纹（龟裂）的原因分析及解决对策； 8. 注塑件表面色差、光泽不良、混色、黑条、黑点的原因分析及解决对策； 9. 注塑件翘曲变形、内应力开裂的原因分析及解决对策； 10. 注塑件尺寸偏差的原因分析及解决对策； 11. 注塑件透明度不足、强度不足（脆断）的原因分析及解决对策； 12. 学员自带产品问题解答。 第四部分：模具设计优化 实际上目前有相当部分产品品质问题是由模具设计不合理导致的，只是很多模具设计相关人员将责任推给了注塑相关人员。 1. 如何设计注塑车间生产OK的模具； 2. 如何设计注塑车间稳定、高效生产的模具； 3. 如何设计上档次的模具； 4. 浇口合理设计； 5. 流道合理设计； 6. 冷却水路合理设计； 7. 产品缩水率的设定与调整； 第五部分：模流分析技术应用（融汇于第三、四部分） 如何利用目前世界最强大的Moldflow模流分析技术快速地有效地预测问题、优化注塑工艺
注塑件常见品质问题及原因分析、解决方法 一、注塑件常见品质问题 塑胶件成型后，与预定的质量标准（检验标准）有一定的差异，而不能满足下工序要求，这就是塑胶件缺陷，即常说的品质问题，要研究这些缺陷产生原因，并将其降至最低程度，总体来说，这些缺陷不外乎是由如下几方面造成：模具、原材料、工艺参数、设备、环境、人员。现将缺陷问题总结如下： 1、色差：注塑件颜色与该单标准色样用肉眼观看有差异，判为色差，在标准的光源下（D65）。 2、填充不足（缺胶）：注塑件不饱满，出现气泡、空隙、缩孔等，与标准样板不符称为缺胶。 3、翘曲变形：塑胶件形状在塑件脱模后或稍后一段时间内产生旋转和扭曲现象，如有直边朝里，或朝外变曲或平坦部分有起伏，如产品脚不平等与原模具设计有差异称为变形，有局部和整体变形之分。 4、熔接痕（纹）：在塑胶件表面的线状痕迹，由塑胶在模具内汇合在一起所形成，而熔体在其交汇处未完全熔合在一起，彼此不能熔为一体即产生熔接纹，多表现为一直线，由深向浅发展，此现象对外观和力学性能有一定影响。 5、波纹：注塑件表面有螺旋状或云雾状的波形凹凸不平的表征现象，或透明产品的里面有波状纹，称为波纹。 6、溢边（飞边、披锋）：在注塑件四周沿分型线的地方或模具密封面出现薄薄的（飞边）胶料，称为溢边。 7、银丝纹：注塑件表面的很长的、针状银白色如霜一般的细纹，开口方向沿着料流方向，在塑件未完全充满的地方，流体前端较粗糙，称为银丝纹（银纹）。 8、色泽不均（混色）：注塑件表面的色泽不是均一的，有深浅和不同色相，称为混色。
9、光泽不良（暗色）：注塑件表面为灰暗无光或光泽不均匀称为暗色或光泽不良。 10、脱模不良（脱模变形）：与翘曲变形相似，注塑件成型后不能顺利的从模具中脱出，有变形、拉裂、拉伤等、称为脱模不良。 11、裂纹及破裂：塑胶件表面出现空隙的裂纹和由此形成的破损现象。 12、糊斑（烧焦）：在塑件的表面或内部出现许多暗黑色的条纹或黑点，称为糊斑或烧焦。 13、尺寸不符：注塑件在成型过程中，不能保持原来预定的尺寸精度称为尺寸不符。 14、气泡及暗泡：注塑件内部有孔隙，气泡是制品成型后内部形成体积较小或成串孔隙的缺陷，暗泡是塑胶内部产生的真空孔洞。 15、表面混蚀：注塑件表面呈现无光、泛白、浊雾状外观称为混蚀。 16、凹陷：注塑件表面不平整、光滑、向内产生浅坑或陷窝。 17、冷料（冷胶）：注塑件表面由冷胶形成的色泽、性能与本体均不同的塑料。 18、顶白/顶高：注塑件表面有明显发白或高出原平面。 19、白点：注塑件内有白色的粒点，粒点又叫“鱼眼”，多反映在透明制品上。 20、强度不够（脆裂）：注塑件的强度比预期强度低，使塑胶件不能承受预定的负裁 二、常见品质（缺陷）问题产生原因 1、色差： ①原材料方面因素：包括色粉更换、塑胶材料牌号更改，定型剂更换。 ②原材料品种不同：如PP料与ABS料或PC料要求同一种色，但因材料品种不同而有轻微色差，但允许有一限度范围。 ③设备工艺原因：A、温度；B、压力；C熔胶时间等工艺因素影响。 ④环境因素：料筒未清干净，烘料斗有灰尘，模具有油污等。
注塑成型不良的案例分析 一、飞边(披锋) 系指从模具分型面拼出熔融树脂的现象,在成形作业当中属于最恶劣的情况,特别是当飞边粘在模具面上,残留下来,直接锁模的话,则损伤模具分型面。一旦出现这种情况,该损伤部分又会导致产生新的飞边,怎么也没办法,所以需特别注意不要出现飞边, 1、不得施加过高的射出压力 熔融粘度低的树脂,如尼龙、聚丙烯、聚乙烯、聚苯乙烯等，流动性好，往往从模具缝隙出现“边缘鼓出”现象，因此，不得施加过高的射出压力和保压压力。当有出现飞边的倾向时，应尽早让保压转换用限位开关动作，减少计量。降低射出压力。 另外，保压压力也有过高的时候，对于这些流动好的树脂，不要从一开始就施加高保压压力。应边观察成形品的状况，边一点一点提高压力。 2、最初锁模力不足时，当然会产生飞边，不了解所用模具所需锁模力究竟有多大，就不可能作出断。先利用锁模力调整手柄，增加锁模力试试看。 上图为在模具接触面（分型面）形成的飞边。飞边主要是发生在分型面，但其它如在小顶杆周围、抽芯周围有时也出现飞边。 所谓纵向飞边，几乎均起因于模具精度不够。象尼龙之类熔融粘度低的树脂，特别容易产生飞边，如聚碳酸酯之类粘度高的树脂则难于产生飞边。
时的判断方法是，当模腔内的压力乘以模腔、流道的投影面积所得的数值未超过机械是大锁模力的话，则不属于机械能力不足。 但需正确估计模腔内压力，然而不能把产品目录所列出的射出压力看作是模腔压力。射出压力充其量是料筒内的理论压力，树脂流入模具，即被冷却，压力急剧下降。平均压力从低粘度部件250kg/cm2到高粘度工业部件800kg/cm2左右，这种压力很难估计，虽然大体上有个基准，但要想保证估计精度，还需要凭经验。 3、在模具接触面产生了伤痕、夹有脏东西或是模具平行度差，当然会产生飞边，模具保管不善，则会使安装面打上伤痕，或是生锈，这样都会导致产生飞边。所以应该养成习惯妥善保管模具。绝对不得将模具直接放置在地面上。 4、也应特别留意注塑机的模具安装面，安装模具之前应用抹布仔细擦拭。 5、计量过多，或是螺杆料筒的温度设定的过高，均会产生飞边，最初应慢慢增加计量，温度设定因树脂而异，最好记住大致的标准温度。 二、填充不足（缺胶） 所谓填充不足，是指模具填充不满的状态。在达到目的形状之前，冷却固化则完全成为废品。 1、将射出量设定为最大，情况仍得不到改善，则表示射出压力不足，或设定温度过低。 2、将计量设定为最大，温度压力根据常识判断亦无异常，出现填充不足的现象时，多半需要检查注塑机的最大注射量。模腔容积超过最大射出量时，绝对填充不完全。有成形品样品的话，这种检查很简单，成形之前当然需要检查，首先测量样品、浇口及流道的重量，低于注塑机的最大注射量就不可以了。利用注塑机所具有的最大容积乘以树脂的假比重，即可算出该树脂的最大射出量。 成形品的重量刚好相当于注塑机的最大射出量，有时也会出现填充不足的现象，这是由于没有把保压残量行程（俗称容让）扣除的缘故。 3、为防止逆流，则需安装止逆环。聚乙烯、苯乙烯、聚丙烯及尼龙等低粘度的树脂一定需要，不装的话，因逆流的关系，往往会导致填充不完全。 4、树脂温度过低，则粘度过高，流动性差，有时会造成模具填充不完全。 不管怎么说，树脂温度偏低一些好，过高则收缩加大，保证不了精度，或是造成热分解而炭化，应始终记住按标准温度进行设定。
本技术公开了一种注塑件生产加工工艺，涉及电气产品注塑件的技术领域，按照制粒注塑成型表面处理表面喷涂的生产加工工艺配合专用模具对注塑件进行生产加工，其生产出的注塑件强度较高、成品率较高。 权利要求书 1.一种注塑件生产加工工艺，其特征在于，包括如下步骤： 步骤1)、制粒，所述原材料造粒包括以下工序： 工序11)、备料：按照质量分数计，按照PC塑料：碳纤维＝1：1进行混合； 工序12)、搅拌：将混合后的PC塑料和碳纤维注入搅拌罐内搅拌均匀； 工序13)、制备：将搅拌均匀后的PC塑料和碳纤维注入与切粒机联用的双螺杆挤出机中，双螺杆挤出机其中螺杆转速为110r/min,且第一段温度为230℃，第二段温度为220℃，第一段温度为210℃，第一段温度为200℃，第一段温度为190℃； 工序14)、冷却：将经过双螺杆挤出机挤出的塑料原料进行冷却； 工序15)、切粒：冷却后的塑料原料通入切粒机中进行切粒，切粒机的切刀速度为60r/min；工序16)、转运：将切粒后形成的塑料颗粒收集至转运箱中，进入下一步骤； 步骤2)、注塑成型，将步骤1)中得到的塑料颗粒熔融并注射到双金属螺杆的注塑机中，成型得到注塑件； 步骤3)、表面处理，利用修剪到对成型的注塑件的边角进行修边，然后利用1000-1200目的
砂纸对修边处进行打磨。 步骤4)、表面喷涂，将经过步骤3)处理后的注塑件进行表面喷漆。 2.根据权利要求1所述的一种注塑件生产加工工艺，其特征在于：双螺杆挤出机中，第一段保压压力为50mpa且保压时间为2min。 3.根据权利要求1所述的一种注塑件生产加工工艺，其特征在于：所述步骤3)和步骤4)之间还包括清洗过程和干燥过程，将经过步骤3)处理的注塑件放入清洗液中进行清洗，清洗后放入烘干箱进进行烘干，烘干箱的温度为50℃-60℃。 4.根据权利要求1所述的一种注塑件生产加工工艺，其特征在于：所述步骤2)和步骤3)之间还包括筛选过程，剔除表面有拉白拉裂的注塑件，筛选出合格件进行步骤3)的处理。 技术说明书 一种注塑件生产加工工艺 技术领域 本技术涉及电气产品注塑件的技术领域，具体涉及一种注塑件生产加工工艺。 背景技术： 随着汽车工业的发展，以塑代钢的需求越来越高，对工艺的要求也越来越严格，大型塑料注塑零件在汽车上面的应用越来越多，并且出于降低成本的考虑，免喷涂注塑制件的应用范围越来越广。
吹塑 吹塑 blow moulding 也称中空吹塑，一种发展迅速的塑料加工方法。热塑性树脂经挤出或注射成型得到的管状塑料型坯，趁热（或加热到软化状态），置于对开模中，闭模后立即在型坯内通入压缩空气，使塑料型坯吹胀而紧贴在模具内壁上，经冷却脱模，即得到各种中空制品。吹塑薄膜的制造工艺在原理上和中空制品吹塑十分相似，但它不使用模具，从塑料加工技术分类的角度，吹塑薄膜的成型工艺通常列入挤出中。吹塑工艺在第二次世界大战期间，开始用于生产低密度聚乙烯小瓶。50年代后期，随着高密度聚乙烯的诞生和吹塑成型机的发展，吹塑技术得到了广泛应用。中空容器的体积可达数千升，有的生产已采用了计算机控制。适用于吹塑的塑料有聚乙烯、聚氯乙烯、聚丙烯、聚酯等，所得之中空容器广泛用作工业包装容器。 根据型坯制作方法，吹塑可分为挤出吹塑和注射吹塑，新发展起来的有多层吹塑和拉伸吹塑。 塑料模具常识- 挤出吹塑 挤出吹塑是一种制造中空热塑性制件的方法。广为人制的吹塑对象有瓶、桶、罐、箱以及所有包装食品、饮料、化妆品、药品和日用品的容器。大的吹塑容器通常用于化工产品、润滑剂和散装材料的包装上。其他的吹塑制品还有球、波纹管和玩具。对于汽车制造业，燃料箱、轿车减震器、座椅靠背、中心托架以及扶手和头枕覆盖层均是吹塑的。对于机械和家具制造业，吹塑零件有外壳、门框架、制架、陶罐或到有一个开放面的箱盒。 聚合物 最普通的吹塑挤塑料原料是高密度聚乙烯，大部分牛奶平时有这种聚合物制成的。其他聚烯烃也常通过吹塑来加工。根据用途，苯乙烯聚合物、聚氯乙烯、聚酯、聚氨酯、聚碳酸酯和其他热塑性塑料也可以用来吹塑。 最近工程塑料在汽车行业被广泛接受。材料选择是以机械强度、耐候性、电学性能、光学性能和其他性能为依据的。 工艺 3/4的吹塑制品是由挤出吹塑法制造的。挤出工艺是强迫物料通过一个孔或模具来制造产品。 挤出吹塑工艺由5步组成：1.塑料型胚（中空塑料管的挤出）；2.在型胚上将瓣合模具闭合，夹紧模具并切断型胚；3.向模腔的冷壁吹胀型培，调整开口并在冷却期间保持一定的压力，打开模具，写下被吹的零件；5.修整飞边得到成品。 挤塑 聚合物混配备定义为通过熔体混合使聚合物或聚合物体系提高等级的一种过程。混配过程从单一添加剂的加入到多种添加剂处理、聚合物合金和反应性混培，其范围甚广。据估计，美国三分之一的聚合物生产要经过混佩。混配料可根据最终应用的性
1）注射过程动作选择： 一般注塑机既可手动操作，也可以半自动和全自动操作。 手动操作是在一个生产周期中，每一个动作都是由操作者转换操作按钮开关而实现的。一般在试机调模时才选用。 半自动操作时机器可以自动完成一个工作周期的动作，但每一个生产周期完毕后操作者必须拉开安全门，取下工件，再关上安全门，机器方可以继续下一个周期的生产。 全自动操作时注塑机在完成一个工作周期的动作后，可自动进入下一个工作周期。在正常的连续工作过程中无须停机进行控制和调整。但须注意，如需要全自动工作，则（1）中途不要打开安全门，否则全自动操作中断；（2）要及时加料；（3）若选用电眼感应，应注意不要遮闭了电眼。 正常生产时，一般选用半自动或全自动操作。操作开始时，应根据生产需要选择操作方式（手动、半自动或全自动），并相应转换手动、半自动或全自动开关。 当一个周期中各个动作未调整妥当之前，应先选择手动操作，确认每个动作正常之后，再选择半自动或全自动操作。 （2）预塑动作选择 根据预塑加料前后注座是否后退,即喷嘴是否离开模具,注塑机一般设有三种选择。（1）固定加料：预塑前和预塑后喷嘴都始终贴进模具，注座也不移动。（2）前加料：喷嘴顶着模具进行预塑加料，预塑完毕，注座后退，喷嘴离开模具。选择这种方式的目的是：预塑时利用模具注射孔抵助喷嘴，避免熔料在背压较高时从喷嘴流出，预塑后可以避免喷嘴和模具长时间接触而产生热量传递，影响它们各自温度的相对稳定。（3）后加料：注射完成后，注座后退，喷嘴离开模具然后预塑，预塑完再注座前进。该动作适用于加工成型温度特别窄的塑料，由于喷嘴与模具接触时间短，避免了热量的流失，也避免了熔料在喷嘴孔内的凝固。 注射结束、冷却计时器计时完毕同时，预塑动作开始。当螺杆退到预定的位置时（此位置由行程开关或电子尺确定，控制螺杆后退的距离，实现定量加料），预塑停止，螺杆停止转动。紧接着是射退（也叫抽胶）动作，射退即螺杆作微量的轴向后退，此动作可使聚集在喷嘴处的熔料的压力得以解除，克服由于机筒内外压力的不平衡而引起的“流涎”现象。 一般生产多采用固定加料方式以节省注座进退操作时间，加快生产周期。 （3）注射压力选择 注塑机的注射压力由比例调压阀进行调节，在调定压力的情况下，通过高压和低压油路的转换，控制前后期注射压力的高低。 普通中型以上的注塑机设置有三种压力选择，即高压、低压和先高压后低压。为了满足不同塑料要求有不同的注射压力，也可以采用更换不同直径的螺杆或柱塞的方法，则既满足了注射压力，又充分发挥了机器的生产能力。在大型注塑机中往往具有多段注射压力和多级注射速度控制功能，这样更能保证制品的质量和精度。 （4）注射速度的选择 注塑机的注射速度由比例流量阀进行调节，有时在液压系统中设有一个大流量油泵和一个小流量泵同时运行供油。当油路接通大流量时，注塑机实现快速开合模、快速注射、快速储料等，当液压油路只提供小流量时，注塑机各种动作就缓慢进行。 （5）顶出形式的选择 注塑机顶出形式有机械顶出和液压顶出二种，有的还配有气动顶出系统,顶出次数设有单次和多次二种。顶出动作可以是手动，也可以是自动。 顶出动作是由开模停止限位开关（或电子尺）来启动的。操作者可根据需要，通过调节顶出行程开关（或电子尺的刻度距离）来实现的。顶出的速度和压力亦可通过电脑中的数字量的设定来实现，顶针运动的前后距离由行程开关（或电子尺的设定位置）确定。
第一章注塑成型缺陷及解决方法 第一节欠注 一．名词解释 熔料进入型腔后没有充填完全，导致产品缺料叫做欠注或短射。如图所示。 二. 故障分析及排除方法： 1.设备选型不当。在选用注塑设备时，注塑机的最大注射量必须大于塑件重量。在验核时，注射总量（包括塑件、浇道及飞边）不能超出注射机塑化量的85%。 2. 供料不足，加料口底部可能有“架桥”现象。可适当增加射料杆注射行程，增加供料量。 3. 原料流动性能太差。应设法改善模具浇注系统的滞流缺陷，如合理设置浇道位置、扩大浇口、流道和注料口尺寸以及采用较大的喷嘴等。同时，可在原料配方中增加适量助剂，改善树脂的流动性能。 4. 润滑剂超量。应减少润滑剂用量及调整料筒与射料杆间隙，修复设备。 5.冷料杂质阻塞流道。应将喷嘴拆卸清理或扩大模具冷料穴和流道的截面。 6. 浇注系统设计不合理。设计浇注系统时，要注意浇口平衡，各型腔塑件的重量要与浇口大小成正比，是各型腔能同时充满，浇口位置要选择在厚壁部位，也可采用分流道平衡布置的设计方案。若浇口或流道小、薄、长，熔料的压力在流动过程中沿程损失太大，流动受阻，容易产生填充不良。对此应扩大流道截面和浇口面积，必要时可采用多点进料的方法。 图5-1 制品缺料示意图
7. 模具排气不良。应检查有无冷料穴，或其位置是否正确，对于型腔较深的模具，应在欠注部位增设排气沟槽或排气孔，在合理面上，可开设0.02-0.04mm，宽度为5-10mm的排气槽，排气孔应设置在型腔的最终充填处。使用水分及易挥发物含量超标的原料时也会产生大量气体，导致模具排气不良，此时应对原料进行干燥及清除易挥发物。此外，在模具系统的工艺操作方面，可通过提高模具温度，降低注射速度、减小浇注系统流动阻力，以及减小合模力，加大模具间隙等辅助措施改善排气不良。 8. 模具温度太低。开机前必须将模具预热至工艺要求的温度。刚开机时，应适当节制模具冷却剂的通过量。若模具温度升不上去，应检查模具冷却系统设计是否合理。 9. 熔料温度太低。在适当的成型围，料温与充模长度接近于正比例关系，低温熔料的流动性能下降，式的充模长度减短。应注意将料筒加热到仪表温度后还需恒温一段时间才能开机。如果为了防止熔料分解不得不采取低温注射时，可适当延长注射循环时间，克服欠注。 10. 喷嘴温度太低。在开模时应使喷嘴与模具分离。减少模温对喷嘴温度的影响，使喷嘴处的温度保持在工艺要求的围。 11. 注射压力或保压不足。注射压力与充模长度接近于正比例关系，注射压力太小，充模长度短，型腔充填不满。对此，可通过减慢射料杆前进速度，适当延长注射时间等办法来提高注射压力。 12. 注射速度太慢。注射速度与充模速度直接相关。如果注射速度太慢，熔料充模缓慢，而低速流动的熔体很容易冷却，使其流动性能进一步下降产生欠注。对此，应适当提高注射速度。 13. 塑件结构设计不合理。当塑件厚度与长度不成比例，形体十分复杂且成 图5-2 流道过细而凝固 图5-3 困气产生背压阻料
注塑成型常见缺陷分析
注塑成型常见缺陷分析 打不满工艺问题：塑化温度太低、喷嘴温度太低、注塑时间太短、注塑速度太慢、模温太低。模具问题：流道太小、浇口太小、浇口位置不合理、排气不良、型腔内有杂物 原材料问题：流动性太差、混有杂物。 飞边工艺问题：塑化温度过高、注塑时间过长、加料量太多、注塑压力过高、模温太高、模板间有杂物。模具问题：模具变形、型芯与型腔配合尺寸有误差、模板组合不平行、排气槽过深。 设备问题：模板不平行、模板闭合不紧。 原材料问题：流动性过高。 变形工艺条件方面：料温过高，模温过高，保压时间太短，冷却时间太短强行脱模。模具方面：浇口位置不当，浇口数量不够，顶出位置不当使受力不均 流痕工艺条件方面：料温太低未完全塑化、注塑速度太低、注塑压力太小、保压压力不够、模温太低、注塑量不足。 模具方面：浇口太小、浇口数量太少、流道浇口粗糙、型面光洁度差。 设备方面：温控后系统失灵、油泵压力下降。 原材料方面：含挥发物太多，流动性太差，混入杂料 气泡工艺条件方面：注塑压力低、保压压力不够、保压时间不够、料温过高。模具方面：排气不良、浇口位置不合理、浇口尺寸太小。 原材料方面：含水分未干燥或干燥时间不够、收缩率过大。 缩坑工艺条件方面：加料量不足、注塑时间过短保压时间过短、料温过高、模温过高、冷却时间太短。模具方面：流道太细小、浇口太小、排气不良。 设备方面：注塑压力不够、喷嘴堵有异物。 原材料方面：收缩率过大 尺寸不稳定工艺条件方面：注塑压力过低、料筒温度过高、保压时间变动、注塑周期不稳模温太高。模具方面：浇口尺寸不均、型腔尺寸不准、型芯松动、模温太高或未设水道。 原材料方面：牌号品种有变动、颗粒大小不均、含有挥发性物质。
吹塑工艺、注塑工艺和滚塑工艺的区别是什么?怎么辨别三种工艺的产品? 三种工艺，吹塑产品都是中空的；注塑因为有注塑口，所以成型后的产品会多出一小快不要的部分，会有道工序把它剪掉，不过如果仔细观察还是可以发现的；滚塑产品最大的特点是无接缝，无注塑口。 塑料的成型和加工方法 塑料成型加工是一门工程技术，所涉及的内容是将塑料转变为塑料制品的各种工艺。在转变过程中常会发生以下一种或几种情况，如聚合物的流变以及物理、化学性能的变化等。 塑料成型方法 1．压缩模塑。压缩模塑又称模压，是模塑料在闭合模腔内借助加压(一般尚须加热)的成型方法。通常，压缩模塑适用于热固性塑料，如酚醛塑料、氨基塑料、不饱和聚酯塑料等。 压缩模塑由预压、预热和模压三个过程组成： 预压为改善制品质量和提高模塑效率等，将粉料或纤维状模塑料预先压成一定形状的操作。 预热为改善模塑料的加工性能和缩短成型周期等，把模塑料在成型前先行加热的操作。 模压在模具内加入所需量的塑料，闭模、排气，在模塑温度和压力下保持一段时间，然后脱模清模的操作。 压缩模塑用的主要设备是压机和塑模。压机用得最多的是自给式液压机，吨位从几十吨至几百吨不等。有下压式压机和上压式压机。用于压缩模塑的模具称为压制模具，分为三类；溢料式模具、半溢料式模具不溢式模具。 压缩模塑的主要优点是可模压较大平面的制品和能大量生产，其缺点是生产周期长，效率低。 2．层压成型。用或不用粘结剂，借加热、加压把相同或不相同材料的两层或多层结合为整体的方法。层压成型常用层压机操作，这种压机的动压板和定压板之间装有多层可浮动热压板。 层压成型常用的增强材料有棉布、玻璃布、纸张、石棉布等，树脂有酚醛、环氧、不饱和聚酯以及某些热塑性树脂。 3．冷压模塑。冷压模塑又叫冷压烧结成型，和普通压缩模塑的不同点是在常温下使物料加压模塑。脱模后的模塑品可再行加热或借助化学作用使其固化。该法多用于聚四氟乙烯的成型，也用于某些耐高温塑料(如聚酰亚胺等)。一般工艺过程为制坯-烧结-冷却三个步骤。 4．传递模塑。传递模塑是热固性塑料的一种成型方式，模塑时先将模塑料在加热室加热软化，然后压入巳被加热的模腔内固化成型。传递模塑按设备不同有工种形式：①活板式；②罐式；③柱塞式。传递模塑对塑料的要求是：在未达到固化温度前，塑料应具有较大的流动性，达到固化温度后，又须具有较快的固化速率。能符合这种要求的有酚醛、三聚氰胺甲醛和环氧树脂等。 传递模塑具有以下优点：①制品废边少，可减少后加工量；②能模塑带有精细或易碎嵌件和穿孔的制品，并且能保持嵌件和孔眼位置的正确；③制品性能均匀，尺寸准确，质量高；④模具的磨损较小。缺点是：⑤模具的制造成本较压缩模高；⑥塑料损耗大；⑦纤维增强塑料因纤维定向而产生各向异性； ⑧围绕在嵌件四周的塑料，有时会因熔按不牢而使制品的强度降低。 5．低压成型。使用成型压力等于或低于1.4兆帕的摸压或层压方法。 低压成型方法用于制造增强塑料制品。增强材料如玻璃纤维、纺织物、石棉、纸、碳纤维等。常用的树脂绝大多数是热固性的，如酚醛、环氧、氨基、不饱和聚酯、有机硅等树脂。 低压成型包括袋压法、喷射法。 (1) 袋压成型。借助弹性袋(或其它弹性隔膜)接受流体压力而使介于刚性模和弹性袋之间的增强塑料均匀受压而成为制件的一种方法。按造成流体压力的方法不同，一般可分为加压袋成型、真空袋压成型和热压釜成型等。 (2) 喷射成型。成型增强塑料制品时，用喷枪将短切纤维和树脂等同时喷在模具上积层并固化为制品的方法。 6．挤出成型。挤出成型也称挤压模塑或挤塑，它是在挤出机中通过加热、加压而使物料以流动状态连续通过口模成型的方法。
成型缺陷原因分析 2:加料量不够 3:注塑压力太低 4 :料温太低使塑料容体不好 5:注射速度太低 6 :注塑机喷嘴有异物 毛边 1:注塑压力太低 2:锁模力太低 3:加料量过大 4 :料温过高 5:保压时间太长 缩水 1:注塑压力太低 2:保压时间太短 3:注塑时间太短 4:加料量不够 5:料温偏高 1 :充填不足原因 2:毛边 A :模具分型面配合不良 3 :喷痕 制品缺陷 注塑机及成型条件 填充不足（缺胶） 1:注塑机注塑能力不够 模具（原料）问题 1:浇口不平衡（一模多腔） 2 :模具温度太低 3:排气不良 4:流道浇口太小 5 :流道，浇口有异物阻塞 6 :塑料原料的流动性不好 1 :模具配合面不严 2 :成型期间塑胶原料黏度太低 A :计量不足 B 止逆阀故障 1 :模具温度偏高或不均 2:浇口偏小 3 :浇道过窄小，产生较大阻力 4 :制品壁过厚或不均 5:塑料原料收缩率太大 成型常见缺陷解答 C 漏胶 D 射嘴堵塞 B :射出速度太快，压力过大 C 机台锁模力不足 C 模具进胶口设计不当
A模具表面温度太低 4结合线 A模具表面温度太低B射出速度太慢C模具排气不良 5料花 A材料含水量过高B料桶内原料结块单边下料C原料在料管滞留时间过长产生热分解 6烧焦原因 A射速太快B模具排气不良C模具进胶口设计不当 7剥离 A两种原料物性不一样，混合在一起造成。 8应力痕 A模具进胶口设计不当B射出速度慢，压力大 9黑点 A料管内塑胶之炭化物B非塑胶之杂质 10色纹 A不同色号之原料B原料滞留料管时间过久C模腔油污 11拉丝 A模具进胶口直径过大B射嘴温度太高C背压过高，松退太短 12顶白 A局部射出压力过大B肋骨处侧壁粗糙C脱模斜度不足 13粘模 A顶针分布不均B肋骨处侧壁粗糙C脱模斜度不足 14变形 A公模与母模温差过大B成品表面压力分布不均C模具进胶口设计不当D压力积中，分布不均产生应力残留 15气泡 A射出压力不足B模具进胶口设计不当C保持压力时间不足 16段差 A模具分型面配合不良B滑块分型面配合不良 常用塑料原料识别方法 名称英文燃烧情况燃烧火焰状态离火后情况气味 聚丙烯PP容易熔融滴落，上黄下蓝 烟少 继续燃烧 石油味 聚乙烯PE容易熔融滴落，上黄下蓝继续燃烧石蜡燃烧气味 聚氯乙烯PVC 难 软化 上黄下绿有烟离火熄灭刺激性酸味B射出速度太快
注塑缺陷的原因分析与解决对策 主讲：邓益善（中国杰出注塑技术、模具设计优化技术培训实战专家，硕士，先后在美、德、台资外企、从事相关工作多年，历任工程师、主管、经理等职务）课程对象：注塑模具企业总经理、厂长、副总、部门经理、注塑工程师、注塑领班、调机技术员、模具结构设计工程师，产品设计开发工程师、跟模工程师、品管等等。 【课程背景】 注塑成型不良品多、效率低，材料损耗多、成本居高不下、出现问题找不到原因？经常修模、频繁调机，注塑件批量退货、延误交期？长期以来，大多数相关工程师过分依赖自己片面的经验，对一些综合性的问题缺乏科学系统的分析能力，对已经出现的生产问题缺乏解决问题的措施。 邓益善老师基于扎实的生产实践与技术指导经历，将实实在在从根源上帮助解决这些问题和烦恼。 【课程价值】 1.最佳注塑工艺参数设定方法，最佳模具设计方案； 2.详细分析注塑缺陷的原因，提出大师级的注塑调机、模具设计、产品设计等解决方案； 3.大量典型实例讲解、分析； 4.学员自带不良品、现场解决问题、互动探讨； 5.世界最先进的、全国独有的系统，全真展现注塑生产过程，动态显示生产现场看得见以及看不见的环节和变化，等于将注塑车间搬到培训大厅。 6.培养融汇注塑与模具技术的问题解决专家。 【培训内容】 第一部分：塑料材料性能特点、使用注意事项 塑料材料关键物性详解； 第二部分：最佳注塑工艺设定方法 1.如何设定各项关键注塑工艺参数； 2.时间、温度、压力、速度、位置等参数设定要点；
3.螺杆相关设定要点； 4.多段充填的设定与实际使用； 5.多段保压的设定与实际使用； 6.速度/压力切换点的设定方法； 7.多视窗注塑成型技术运用； 8.塑料分子排向对质量的影响以及如何控制 9.注塑残余内应力对质量的影响以及如何控制 第三部分：注塑现场问题分析与解决对策 注塑问题描述、原因分析，如常见的缩孔、缩水、不饱模、毛边、熔接痕、银丝、喷痕、烧焦、翘曲变形、开裂/破裂、尺寸超差及其它等等，以及在产品结构设计、模具设计、成型工艺控制及塑料材料等方面之全面解决对策。 1.注塑件周边缺胶、不饱模的原因分析及解决对策； 2.批锋（毛边）的原因分析及解决对策； 3.注塑件表面缩水、缩孔（真空泡）的原因分析及解决对策； 4.银纹（料花、水花）、烧焦、气纹的原因分析解决对策； 5.注塑件表面水波纹、流纹（流痕）的原因分析及解决对策； 6.注塑件表面夹水纹（熔接痕）、喷射纹（蛇纹）的原因分析及解决对策； 7.注塑件表面裂纹（龟裂）的原因分析及解决对策； 8.注塑件表面色差、光泽不良、混色、黑条、黑点的原因分析及解决对策； 9.注塑件翘曲变形、内应力开裂的原因分析及解决对策； 10.注塑件尺寸偏差的原因分析及解决对策； 11.注塑件透明度不足、强度不足（脆断）的原因分析及解决对策； 12.学员自带产品问题解答。 第四部分：模具设计优化 实际上目前有相当部分产品品质问题是由模具设计不合理导致的，只是很多模具设计相关人员将责任推给了注塑相关人员。 1.如何设计注塑车间生产OK的模具； 2.如何设计注塑车间稳定、高效生产的模具； 3.如何设计上档次的模具；
注塑模具加工流程 开料：前模料、后模模料、镶件料、行位料、注塑工斜顶料； 开框：前模模框、后模模框； 注塑模具加工厂; 开粗：前模模腔开粗、后模模腔开粗、分模线开粗； 铜公：前模铜注塑模具材料公、后模铜公、分模线清角铜公； 线切割：镶件分模线、铜公、斜顶枕位； 电脑锣：注塑模具精锣分模线、精锣后模模芯； 电火花：前模粗、铜公、公模线清角、后模骨位、枕位注塑人才网； 钻孔、针孔、顶针； 行位、行位压极； 斜顶 复顶针、注塑模具加工厂配顶针； 其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、注塑模 具成本分析运水； 省模、抛光、前模、后模骨位； 细水结构、拉杆螺丝拉钩、弹簧 注塑潍坊淬火、行位表面氮化； 修模刻字。 模具设计知识 一、设计依据 尺寸赫斯基注塑ehs精度与其相关尺寸地正确性。 根据塑胶制品地整个产品上地具体要和功能来确定其外面质量和具体注塑工艺流程尺 寸属于哪一种： 外观质量要求较高，尺寸精度要求较低地塑胶制品，如玩具；功能性塑胶制品， 尺寸要求严格； 外观与尺寸都要求很严地塑胶制品，如照相机。 天津注塑脱模斜度是否合理。 脱模斜度直接关系到塑胶制品地脱模和质量，即关系到注射过程中，注射是否能顺利 进行： 脱模斜度有足够； 斜度要与塑胶制品在成型地分模或低温注塑材料分模面相适应；是否会影响外观和壁 厚尺寸地精度； 是否会影响塑胶制品某部位地强度注塑产品伤痕修复机。 二、设计程序
对塑料制品图及实体（实样）地分析和消化： A、制品注塑技术地几何形状；&中国注塑nbsp; &n注塑工bsp; B、尺寸、公差及设计基准；&中国注塑网nbsp; &n苏州注塑公司bsp; C、技术要求；&注塑模具成本分析nbsp; D、塑料名称、牌号&nbs参观注塑车间p; 注塑上下料机器人E、表面要求 型腔数量和型腔排列： A、制品重量与注射机地注射量； B、制品地投影面积与注射机地锁模力； C、模具外形尺寸与注射机安装模具地有效面积，注塑成型机（或注射机拉杆内间距 ） D、制品精度、颜色；增强pa9t 注塑温度; 宝源注塑机械 E、制品有无侧轴芯及其处理方法； F、制品地生产批量；&nb什么是注塑sp; &nbs中国注塑人才网p; G、经济效益（每模地生产值） 型腔数量确定之后，便进行型腔地排列，即型注塑工艺腔位置地布置，型腔地排列涉 及模具尺寸，浇注系统地设计、浇注系统地平衡、抽芯（滑赫斯基注塑ehs块）机构地设 计、镶件及型芯地设计、热交换系统地设计，以上这些问题又与分型面及浇口位置地选双 色注塑择有关，所以具体设计过程中，要进行必要地调整，以达到比较完美地设计。 三、分注塑技术型面地确定 不影响外观； 有利于保证产品精度、模具加工，特别是型腔地加工；<精密注塑br>有利于浇注 系统、排气系统、冷却系统地设计； 有利于开模（分模、脱模）确保在开模氮气注塑产品宁波时，使制品留于动模一侧； 便于金属嵌块地安排。 四、浇注系统地设计 注塑模具材料浇注系统设计包括主流道地选择、分流道截面形状及尺寸地确定、浇口 地位置地选择、浇口形式及浇塑料注塑加工口截面尺寸地确定，当利用点浇口时，为了确 保分流道地脱落还应注意脱浇口装置地设计南通注塑模具厂、脱浇装置九章浇口机
聚乙烯薄膜吹塑工艺 一、吹塑概述 吹塑薄膜是塑料薄膜生产中采用最广泛的一种方法。其原理是将熔融塑料流经机头呈现圆筒形薄管挤出，并从机头中心吹入压缩空气，将薄管吹胀，经冷却后的膜管被导向牵引辊叠成双折薄膜，其宽度通常称为折径。 薄膜在牵引辊连续进行纵向牵伸，以恒定的线速度进入卷取装置卷成制品。这里，牵引辊同时也是压辊，因为牵引辊完全压紧吹胀了圆筒形薄膜，使空气不能从挤出机头与牵引辊之间的圆筒形薄膜内漏出来，这样膜管内空气量就恒定，从而保证薄膜一定的宽度。 二、原料及设备 1.原料高密度聚乙烯（HDPE），线性低密度聚乙烯（LLDPE） 2.其配方为： HDPE:LLDPE = 3 :1 SJ-45-600ASY-600吹膜印刷连线机组 主要参数 适用原料：LDPE、HDPE 螺杆直径：Ф45 螺杆长径比：L/D 28：1 吹膜主机功率：11kw 最大挤出量：35kg/h 模头直径：40-80mm 吹膜宽度：600mm 吹膜厚度：0.008-0.10mm 印刷长度：250-1000mm 套印精度：横向0.2mm，纵向0.2mm 整机重量（配2色）：4300kg 占地尺寸（长×宽×高）：7500×2000×3200mm DFR-500型电脑全自动热封热切制袋机主要技术参数 最大封切宽度：500mm 封切长度：100-1000mm 封切厚度：0.005-0.50mm 长度误差：±1mm
制袋速度：40-120pcs/min 主电机功率：0.75kw 加热功率：2kw 总功率：3kw 机器重量：800kg 外形尺寸：2600×1100×1500mm 三、操作步骤 1 ．测定原料的有关数据 HDPE 、L L D P E的熔体流动速率测定 2 ．挤出吹塑薄膜 吹膜操作如下： 按照挤出吹膜机组的操作规程，检查机组备部分的运转，加热和冷却是否正常。 根据聚乙烯的熔体指数，初步确定挤出温度范围，进行机台预热，预热温度为 l25-145 ℃。当各段预热达到要求温度时，应对机头部分衔接螺栓等再次 检查并乘热拧紧。保温 15 -20min ，以便加料。 开机，在开机前用手拉动传动皮带，证实螺杆可以正常转动后方可开动定动电机，并在料斗加入适量物料，使其顺利挤出。将通过机头的熔体集中在一起，使其通过风环，同时通入少量压缩空气，以防相互粘在一起。然后将管泡喂入夹辊。通过夹辊的管泡被压成折膜，再通过导辊送入卷取。半管泡喂辊后，再将压缩空气通 入管泡进行吹胀，直至达到要求的幅宽为止。由于管泡中的空气被夹辊所封闭，几乎不渗漏出空气，因此在管泡中保持着恒定的压力。 调整，薄膜的厚薄公差可通过模唇间隙、冷却风环风量以及牵引速度的调整 而得到纠正，薄膜的幅宽公差主要通过充气吹胀大小来调节。 当调整完毕，薄膜幅宽、厚度等达到要求后取样。改变机身温度、机头 温度、螺杆转速、牵引速度、风环风量等工艺条件再分别取样。
龙源期刊网 https://www.doczj.com/doc/0c15709887.html, 注塑缺陷原因分析及改善对策 作者：李涛程详奎 来源：《丝路视野》2017年第22期 [摘要]塑料件注塑缺陷严重影响塑料件的使用效果。对工艺的准确把握成为保障塑料件质量的关键方式。注塑除了对相关工具和设备有较高的要求外，还需要技术人员对常见的缺陷进行总结分析，避免反复出现同类缺陷。本文对注塑缺陷原因分析及改善对策进行分析和探讨。 [关键词]注塑；缺陷原因；改善对策 一、流涎缺陷以及熔融塑料粘度原因及改善对策 流涎问题是很多注塑机运作过程中会出现，主要原因是喷嘴温度过高。在模具没有合模之前，熔融塑料就已经流入了定模一侧。在温度较低的模具流道中就会出现凝固，导致熔融塑料不能顺利流入模具中。流涎问题一般可通过降低机筒前端和喷嘴的温度、减少机筒的储料量，增加松退和减低背压压力来解决。 在温度较低的条件下，熔融塑料会快速降温，增加熔融塑料的粘性，导致其流动性随之变低，注塑出现的塑料件会出现明显的接痕和填充缺陷。在温度不是极低的情况下，一般使用加大注射压力与注射速度的方法给予改善。 二、黑条、烧痕缺陷原因及改善对策 在实际的注塑过程中黑条、烧痕也是容易出现的一种现象。其表征特点是呈一条黑色条纹状，若是料筒有相关的杂质就会产生这种情况，树脂在实际的热分解当中，也会造成黑条以及烧痕产生。在树脂热分解烧结到螺杆当中之后，清除的不彻底就会产生黑条和烧痕。在塑料成型的材料中，会添加一些着色剂。这些着色剂很容易被分解，产生烧痕。对于树脂所产生烧痕的主要原因有：第一，螺杆料筒温度设定不合理。第二，注射速度和标准不相符，注射速度太快，在成型阶段超前分解的树脂就会出现烧痕。第三，螺杆旋转速度不科学造成树脂受热过多，所以形成烧痕。因此，就需要从这三方面人手：（1）在机械设备方面，不论是料筒温度不合适使树脂分解受到影响，还是料筒内的喷嘴和螺杆的螺纹、止回阀等部位使得树脂的滞流状况形成的烧痕。（2）模具，加排气槽反排气杆等。（3）成型条件方面的改善措施，背压不得超过300Mpa，可避免料筒部分温度过高，螺杆转速在40至90r/min范围内，可避免过热。 三、溢料（飞边）缺陷原因分析及改善对策 溢料又称飞边、毛边或披锋等。制品生产过程中，模具的锁模力低，难以保持成型整个过程模具紧闭，模具结构变形在分型线处有缝隙，在型腔压力较高处便会造成溢料。溶胶速度过高或射胶压力过大导致溶胶流动性过高，不当的排气孔、槽设计，也会导致溢料的产生。需要从以下两个方面人手。第一，有关工艺参数的改进对策。（1）依据制品壁厚程度，调整射胶
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 注塑成型工艺流程及工艺参数 塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。 1、填充阶段 填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。 高速填充。如图1-2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。因此在流动控制阶段，填充行为往往取决于待填充的体积大小。即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。λ 低速填充。如图1-3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。λ 由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。 一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。 2、保压阶段 保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。在保压过程中，由于模腔中已经填满塑料，背压较高。在保压压实过程中，注塑机螺杆仅能慢慢地向前作微小移动，塑料的流动速度也较为缓慢，这时的流动称作保压流动。由于在保压阶段，塑料受模壁冷却固化加快，熔体粘度增加也很快，因此模具型腔内的阻力很大。在保压的后期，材料密度持续增大，塑件也逐渐成
塑胶注塑不良的分析以及处理措施 注塑成型部分 注塑定型时发生不良现象的原因 *模具的缺陷 *塑料树脂的缺陷 *不适合的成型条件 *产品设计上的问题 *对成型机性能的过大评价 *周围环境的变化 1. 破裂白化 广义的破裂包括破裂及细微破裂的Crazing。按产生的原因可以分为机械性破裂与化学应力破裂。 [1]机械性破裂（Mechanical Crack） 作用于塑料上的物理性作用力比塑料固有物性及结构上的支持力大的时候，因承受不了而产生破裂。为了防止破裂的产生，在进行产品设计时，须引起注意。设计时，选好所使用的材料与型号后，应考虑到作用于物体上的外力，设计出既可反映稳定率又可以分散作用力的结构。提高结构上的支持力时，可加大产品的厚度或加固Rib，也可设计成Round结构以分散作用力。 [2]化学应力破裂（ESC Crack） 化学应力破裂（ESC：Environmental Stress Crack）是指因化学药品的作用，塑料膨胀，从而加重了部应力，致使总应力值高出塑料的破坏强度而产生的破裂。 化学应力破裂在成型品的装配过程中，使用润滑剂﹑洗剂等时，其所含有的一部分物质可诱发产品破裂。根据产品的脆弱结构﹑残留应力标准，是否产生破裂存在一定的差异，受温度﹑压力等的影响。因化学药品造成的破裂，其破裂面很干净，有时会产生光泽，可轻易得到确认。 为了防止因化学应力引起的破裂，工艺上应禁止使用可诱发破裂的化学药品。在用户的使用条件下，会形成问题的配件应通过改变材料等方法作到防患于未燃。引发化学应力破裂的化学药品如下：冰乙酸﹑增塑剂（DOP等）﹑酒精类﹑石蜡系列的油脂﹑酯﹑过多的硅系列脱模剂﹑汽油石油等油类﹑豆油等食用油﹑溶剂类等。 2. 熔接线 成型品表面形成细线的现象。 熔接线发生在注塑成型时熔融树脂合流的地方。熔融树脂填充凝固后，树脂互相遇合的界面显示在表面上，致使强度及外观降低。出现在具有两个以上Gate的产品中或Hole﹑厚度
