智能控制开发实验
前言以及控制对象 (1)
一、一级倒立摆神经网络控制 (1)
1.实验要求 (1)
2.一级倒立摆LQR控制器的设计 (1)
3.一级倒立摆神经网络控制器的设计 (3)
二、二级倒立摆神经网络控制 (5)
1.实验要求 (5)
2.二级倒立摆LQR控制器的设计 (5)
3.二级倒立摆神经网络控制器的设计 (10)
三、三级倒立摆神经网络控制 (15)
1.实验要求 (15)
2.三级倒立摆LQR控制器的设计 (15)
四、一级倒立摆模糊控制 (18)
1.实验要求 (18)
2.一级倒立摆模糊控制器的设计 (18)
五、二级倒立摆模糊控制 (21)
1.实验要求 (21)
2.二级倒立摆模糊控制器的设计 (22)
六、三级倒立摆模糊控制 (28)
1.实验要求 (28)
2.三级倒立摆模糊控制器的设计 (28)
七、实验总结及致谢 (31)
图1 一级倒立摆LQR控制器系统框图 (2)
图2 一级倒立摆LQR控制效果图 (3)
图3 一级倒立摆神经网络训练 (4)
图4 神经网络控制器 (4)
图 5 一级倒立摆神经网络控制系统框图 (4)
图 6 一级倒立摆神经网络控制仿真效果图 (5)
图7 二级倒立摆线性化系统框图 (6)
图8 二级倒立摆LQR控制器系统框图 (7)
图9 二级倒立摆LQR控制仿真效果图（小车位移X） (7)
图10 二级倒立摆LQR控制仿真效果图（下倒立摆角度phi1） (8)
图11 二级倒立摆LQR控制仿真效果图（上倒立摆角度phi2） (8)
图12 二级倒立摆LQR控制仿真效果图（小车速度dx） (9)
图13 二级倒立摆LQR控制仿真效果图（下倒立摆角速度dphi1） (9)
图14 二级倒立摆LQR控制仿真效果图（上倒立摆角速度dphi2） (10)
图15 二级倒立摆神经网络训练 (11)
图16 二级倒立摆神经网络控制系统框图 (11)
图17 二级倒立摆神经网络控制仿真效果图（小车位移x） (12)
图18 二级倒立摆神经网络控制仿真效果图（下倒立摆角度phi1） (12)
图19 二级倒立摆神经网络控制仿真效果图（上倒立摆角度phi2） (13)
图20 二级倒立摆神经网络控制仿真效果图（小车速度dx） (13)
图21 二级倒立摆神经网络控制仿真效果图（下倒立摆角速度dphi1） (14)
图22 二级倒立摆神经网络控制仿真效果图（上倒立摆角速度dphi2） (14)
图23 三级倒立摆线性化系统框图 (16)
图24 一级倒立摆模糊控制器设计 (19)
图25 一级倒立摆模糊控制规则设计 (19)
图26 模糊控制规则视图 (20)
图27 一级倒立摆模糊控制系统框图 (20)
图28 一级倒立摆模糊控制仿真效果图 (21)
图29 二级倒立摆模糊控制器设计 (23)
图30 二级倒立摆模糊控制规则 (23)
图31 二级倒立摆模糊控制系统框图 (24)
图32 二级倒立摆模糊控制仿真效果图（小车位移x） (25)
图33 二级倒立摆模糊控制仿真效果图（下倒立摆角度phi1） (25)
图34 二级倒立摆模糊控制仿真效果图（上倒立摆角度phi2） (26)
图35 二级倒立摆模糊控制仿真效果图（小车速度dx） (26)
图36 二级倒立摆模糊控制仿真效果图（下倒立摆角速度dphi1） (27)
图37 二级倒立摆模糊控制仿真效果图（上倒立摆角速度dphi2） (27)
图38 三级倒立摆模糊控制器设计 (29)
图39 三级倒立摆模糊控制规则 (29)
图40 三级倒立摆模糊控制系统框图 (30)
图41 三级倒立摆模糊控制仿真效果图 (31)
前言以及控制对象
倒立摆是一种典型的多变量、非线性、高阶次，强耦合的快速不稳定系统，通常用来检验控制策略的效果，是控制理论研究中较为理想的实验手段，因此，对其研究有重要的理论和实践意义。本实验课程的研究为一级、二级、三级倒立摆。实验目的为采用新型的智能算法包括神经网络和模糊算法实现对一到三级倒立摆的控制，并能实现较好的控制效果。
以一到三级的倒立摆为研究对象，首先要建立倒立摆的控制模型，此实验中控制模型已经建立好并封装到了一个S函数中。
一、一级倒立摆神经网络控制
1.实验要求
利用lqr或者acker极点配置法实现此非线性化模型的线性化并求出增益矩阵，利用线性控制器训练神经网络控制器，最终实现BP神经网络控制对一级倒立摆的控制效果良好。
2.一级倒立摆LQR控制器的设计
为了设计线性控制器，首先要对原先的非线性系统进行线性化处理。LQR获取的增益矩阵。经过一系列计算，获得系统的状态方程：
其中：
根据以上系统矩阵A和输入矩阵B，设计加权矩阵Q，考虑到此一级倒立摆系统中，倒立摆的角度最重要，小车的位移次之，因此倒立摆角度的加权系数最大Q3=125，小车的加权系数次之Q1=25，而小车的速度和倒立摆的角速度都不重要。因此将它们的加权系数定为零。
最后求出了增益矩阵K。程序如下所示：
A = [0,1,0,0;
0,-4.977,-7.18,0;
0,0,0,1;
0,3.732,7.89,0];
B = [0;
0.976;
0;
-0.732];
Q = [25,0,0,0;
0,0,0,0;
0,0,125,0;
0,0,0,0];
R = 1;
K = lqr(A,B,Q,R)
增益矩阵K为：
K =[-5.0000 -18.0364 -58.0868 -30.9170]
将增益矩阵代入到如下框图1中，将样本分别导出为“Samplein”和“Sampleout”。控制效果如图2所示，从系统仿真的效果图可以看出小车在线性控制器控制下，速度最后为0，停在距中点0 的位置，角度和角速度都为0，摆干稳定竖直，系统控制效果良好，超调量非常小。因此我们可以利用这个样本对神经网络进行训练。
图1 一级倒立摆LQR控制器系统框图
图2 一级倒立摆LQR控制效果图
3.一级倒立摆神经网络控制器的设计
将LQR控制器导出的样本“Samplein”和“Sampleout”对神经网络控制器进行训练。本实验中，按照实验要求设计了一个三层的BP 神经网络。每层接点数分别为4，8，1。输入样本的范围定为[-0.2 0.3；-2 -3；-0.57 0.57；-3.14 3.14]，编程实现神经网络控制器并对它进行训练，程序如下所示：
net=newff([-0.2 0.3;-2 3;-0.57 0.57;-3.14 3.14],[4 8 1],{'tansig' 'tansig' 'purelin'});
net.trainparam.epochs=2000;
net.trainparam.goal=0.000001;
net=train(net,Samplein',Sampleout');
gensim(net,-1);
训练次数的上限为2000次，训练目标是偏差为0.000001。从下图3中可以看出该此神经网络训练速度非常快，经过18次训练达到了目标。图4为训练所得的三层BP神经网络控制器，将此控制器代替图1中的线性控制器，所得系统框图如图5所示。对系统进行仿真，仿真效果如图6所示，从图中我们可以看出控制效果非常好。
图3 一级倒立摆神经网络训练
图4 神经网络控制器
图5 一级倒立摆神经网络控制系统框图
图6 一级倒立摆神经网络控制仿真效果图
二、二级倒立摆神经网络控制
1.实验要求
利用lqr或者acker极点配置法实现此非线性化模型的线性化并求出增益矩阵，利用线性控制器训练神经网络控制器，最终实现BP神经网络控制对二级倒立摆的控制效果良好。
2.二级倒立摆LQR控制器的设计
同一阶倒立摆的线性控制器设计思路一样，为了得到合适的线性控制器，我首先要对系统进行合适的线性化，这里采用matlab 的一个线性化函数linmod.将dot2 框架的输入输出导入到工作空间，系统框架如图7，其仿真模型存为linmod2.mdl，然后运行
[A,B,C,D]=linmod(‘linmod2’,0,0)；得到线性化之后的A,B,C,D 阵如下所示：
A = [0 0 0 1.0000 0 0;
0 0 0 0 1.0000 0;
0 0 0 0 0 1.0000;
0 -2.6865 1.0204 -16.8458 0.0168 -0.0128;
0 31.8459 -29.3235 42.9296 -0.2776 0.2912;
0 -40.9835 97.4089 -55.2473 0.6280 -0.8572];
B = [0;0;0;8.7213;-22.2253;28.6023];
C = [1 0 0 0 0 0;
0 1 0 0 0 0;
0 0 1 0 0 0;
0 0 0 1 0 0;
0 0 0 0 1 0;
0 0 0 0 0 1];
D = [0;0;0;0;0;0];
图7 二级倒立摆线性化系统框图
然后对这个系统设计线性控制器，方法依然是lqr 函数。设计加权矩阵Q，考虑到此二级倒立摆系统中，上面的倒立摆的角度最重要，下面的倒立摆次之，小车的位移再次之，因此上面的倒立摆角度的加权系数最大Q3=1000，下面倒立摆的加权系数次之Q2=100，小车的加权系数Q1=10，而小车的速度和倒立摆的角速度都不重要，可大可小，因此Q4=100，Q5=1，Q6=1。最后依次求出了增益矩阵K。程序如下所示：
A = [0 0 0 1.0000 0 0;
0 0 0 0 1.0000 0;
0 0 0 0 0 1.0000;
0 -2.6865 1.0204 -16.8458 0.0168 -0.0128;
0 31.8459 -29.3235 42.9296 -0.2776 0.2912;
0 -40.9835 97.4089 -55.2473 0.6280 -0.8572];
B = [0;0;0;8.7213;-22.2253;28.6023];
C = [1 0 0 0 0 0;
0 1 0 0 0 0;
0 0 1 0 0 0;
0 0 0 1 0 0;
0 0 0 0 1 0;
0 0 0 0 0 1];
D = [0;0;0;0;0;0];
Q = diag([10 100 1000 100 1 1]);
R = 1;
K = lqr(A,B,Q,R)
从而可以求出K
K =[3.1623 84.7740 191.2933 10.6894 32.4649 25.7141]; 将增益矩阵代入到如下框图8中，将样本分别导出为“Samplein2”和“Sampleout2”。控制效果如图9—图14所示，从系统仿真的效果图可以看出小车在线性控制器控制下，速度最后为0，停在距中点0 的位置，角度和角速度都为0，摆干稳定竖直，系统控制效果良好，超调量非常小。因此我们可以利用这个样本对神经网络进行训练。
图8 二级倒立摆LQR控制器系统框图
图9 二级倒立摆LQR控制仿真效果图（小车位移X）
图10 二级倒立摆LQR控制仿真效果图（下倒立摆角度phi1）
图11 二级倒立摆LQR控制仿真效果图（上倒立摆角度phi2）
图12 二级倒立摆LQR控制仿真效果图（小车速度dx）
图13 二级倒立摆LQR控制仿真效果图（下倒立摆角速度dphi1）
图14 二级倒立摆LQR控制仿真效果图（上倒立摆角速度dphi2）
3.二级倒立摆神经网络控制器的设计
将LQR控制器导出的样本“Samplein2”和“Sampleout2”对神经网络控制器进行训练。本实验中，按照实验要求设计了一个三层的BP 神经网络。每层接点数分别为4，8，1。输入样本的范围定为[-1 1;-1 1; -1 1;-2 3;-3.14 3.14;-3.14 3.14]，编程实现神经网络控制器并对它进行训练，程序如下所示：
net=newff([-1 1;-1 1;-1 1;-2 3;-3.14 3.14;-3.14 3.14],[4 8 1],{'tansig' 'tansig' 'purelin'});
net.trainparam.epochs=2000;
net.trainparam.goal=0.0000000001;
net=train(net,Samplein2',Sampleout2');
gensim(net,-1);
训练次数的上限为2000次，训练目标是偏差为0.0000000001。从下图15中可以看出该此神经网络训练速度非常快，经过2000次训练虽未达到目标，但是从图中还是可以看出训练效果较好，达到了0.00000001 。将训练所得的三层BP神经网络控制器代替图8中的线性控制器，所得系统框图如图16所示。对系统进行仿真，仿真效果如所示，从图中我们可以看出控制效果非常好。
图15 二级倒立摆神经网络训练
图16 二级倒立摆神经网络控制系统框图
图17 二级倒立摆神经网络控制仿真效果图（小车位移x）
图18 二级倒立摆神经网络控制仿真效果图（下倒立摆角度phi1）
图19 二级倒立摆神经网络控制仿真效果图（上倒立摆角度phi2）
图20 二级倒立摆神经网络控制仿真效果图（小车速度dx）
图21 二级倒立摆神经网络控制仿真效果图（下倒立摆角速度dphi1）
图22 二级倒立摆神经网络控制仿真效果图（上倒立摆角速度dphi2）
三、三级倒立摆神经网络控制
1.实验要求
利用lqr或者acker极点配置法实现此非线性化模型的线性化并求出增益矩阵，利用线性控制器训练神经网络控制器，最终实现BP神经网络控制对三级倒立摆的控制效果良好。
2.三级倒立摆LQR控制器的设计
同一阶倒立摆的线性控制器设计思路一样，为了得到合适的线性控制器，我首先要对系统进行合适的线性化，这里采用matlab 的一个线性化函数linmod.将dot3 框架的输入输出导入到工作空间，系统框架如图23，其仿真模型存为linmod3.mdl，然后运行
[A,B,C,D]=linmod(‘linmod3’,0,0)；得到线性化之后的A,B,C,D 阵如下所示：
A =[0 0 0 0 1.0000 0 0 0;
0 0 0 0 0 1.0000 0 0;
0 0 0 0 0 0 1.0000 0;
0 0 0 0 0 0 0 1.0000;
0 -4.6701 0.5603 -0.0336 -16.6983 0.0183 -0.0069 0.0012;
0 83.0185 -51.8431 3.1121 41.0620 -0.3969 0.2807 -0.1082;
0 -87.1007 98.5784 -18.3895 -8.2774 0.4917 -0.5416 0.2854;
0 19.6104 -68.9724 50.9181 1.8636 -0.1904 0.5802 -0.4428]
B =[0;
0;
0;
0;
8.6450;
-21.2584;
4.2853;
-0.9648]
C =[1.0000 0 0 0 0 0 0 0;
0 1.0000 0 0 0 0 0 0;
0 -1.0000 1.0000 0 0 0 0 0;
0 0 -1.0000 1.0000 0 0 0 0;
0 0 0 0 1.0000 0 0 0;
0 0 0 0 0 1.0000 0 0;
0 0 0 0 0 -1.0000 1.0000 0;
0 0 0 0 0 0 -1.0000 1.0000]
D =[0;
0;
0;
0;
0;
0;
0;
0];
图23 三级倒立摆线性化系统框图
然后对这个系统设计线性控制器，方法依然是lqr 函数。设计加权矩阵Q，考虑到此三级倒立摆系统中，上面的倒立摆的角度最重要，第二个倒立摆次之，最下面的倒立摆重要性稍小，小车重要性最弱，因此上面的倒立摆角度的加权系数最大Q4=1000，第二个倒立摆的加权系数次之Q3=100，最下面的倒立摆加权系数Q2=10，小车的加权系数Q1=1，而小车的速度和倒立摆的角速度都不重要，, Q5=0，Q6=1，Q7=1，Q8=0，最后依此求出了增益矩阵K。程序如下所示：
A =[0 0 0 0 1.0000 0 0 0;
0 0 0 0 0 1.0000 0 0;
0 0 0 0 0 0 1.0000 0;
0 0 0 0 0 0 0 1.0000;
0 -4.6701 0.5603 -0.0336 -16.6983 0.0183 -0.0069 0.0012;
0 83.0185 -51.8431 3.1121 41.0620 -0.3969 0.2807 -0.1082;
0 -87.1007 98.5784 -18.3895 -8.2774 0.4917 -0.5416 0.2854;
0 19.6104 -68.9724 50.9181 1.8636 -0.1904 0.5802 -0.4428]
B =[0;
0;
0;
0;
8.6450;
-21.2584;
4.2853;
-0.9648]
C =[1.0000 0 0 0 0 0 0 0;
0 1.0000 0 0 0 0 0 0;
0 -1.0000 1.0000 0 0 0 0 0;
0 0 -1.0000 1.0000 0 0 0 0;
0 0 0 0 1.0000 0 0 0;
0 0 0 0 0 1.0000 0 0;
0 0 0 0 0 -1.0000 1.0000 0;
0 0 0 0 0 0 -1.0000 1.0000]
D =[0;
0;
0;
0;
0;
0;
0;
0];
Q = diag([1 10 100 1000 0 0 0 0]);
R = 1;
K = lqr(A,B,Q,R)
可以求出
K =[-1.0000 -54.0894 217.7321 -216.0793 -5.6874 -1.6025 8.1971 -29.0966]
但是按照以上设计的控制器，控制效果不好，在前几秒的时候控制效果较好，基本都在0位置左右摆动，但是会突然发散。因此采用其它调节参数：（1）对于小车位移x 和各个摆杆角位移θ1，θ2，θ3，q1和q2的影响作用较大，q3的影响次之，q4影响作用近似于零；（2）对于系统时域动态特性中的延迟时间td，峰值时间tp和调节时间ts，q1的影响作用最大，q2，q3，q4的影响作用依次减弱；（3）对于系统的超调量△，q2的影响作用最大，q1，q3和q4的影响作用相对较小。综合看来，q1和q2对系统各项特性的影响作用最大，q3的影响次之，q4影响作用最小。因此再尝试取Q=diag（600，1000，500，100，1，1，1，1）并且R=1。

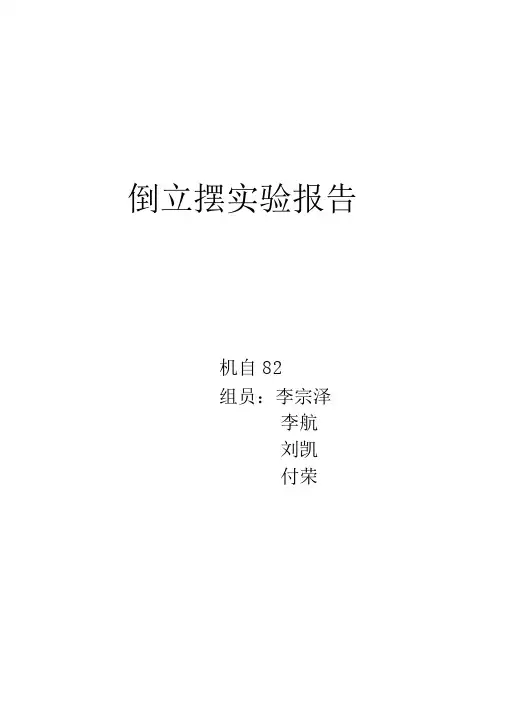

倒立摆实验报告 机自82 组员：李宗泽 李航 刘凯 付荣
