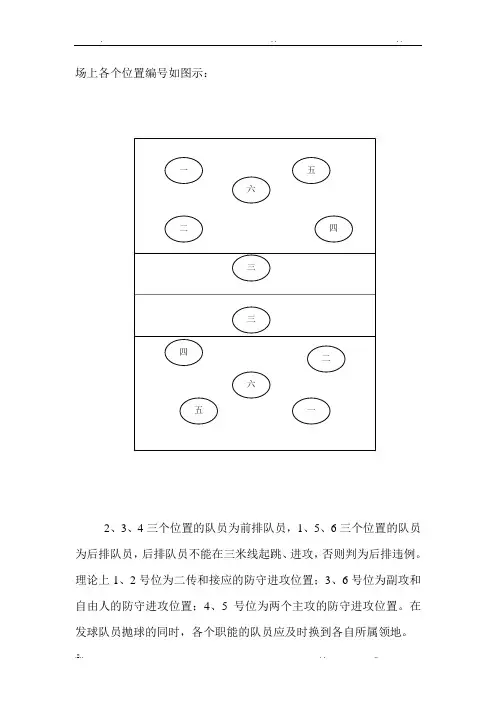

场上各个位置编号如图示:
2、3、4三个位置的队员为前排队员，1、5、6三个位置的队员

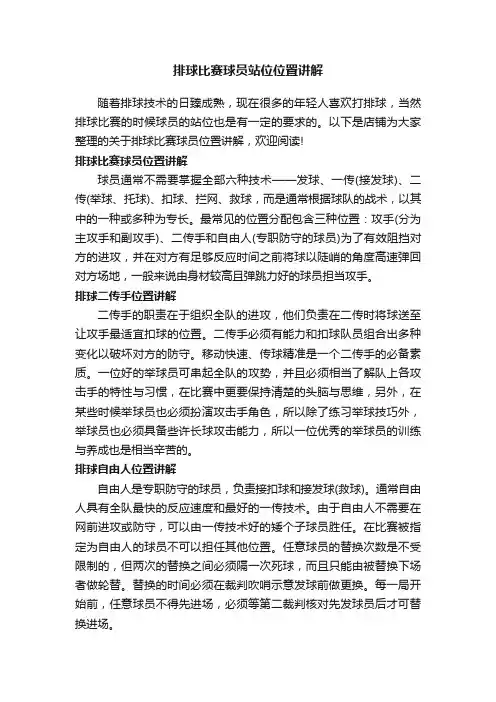

为后排队员，后排队员不能在三米线内起跳、进攻，否则判为后排违例。理论上1、2号位为二传和接应的防守进攻位置；3、6号位为副攻和自由人的防守进攻位置；4、5号位为两个主攻的防守进攻位置。
在发球队员抛球的同时，各个职能的队员应及时换到各自所属领地。
图中上半个场地表示发球时的站法，下半个场地为接发球时的站法。
前排队员由黄色表示，发球队员由蓝色表示。副攻到后排，其发球论结束后由自由人换下，自由人轮转到前排时，由副攻换下。自由人不得进攻和发球。圈子的轮转顺序为：二传 T大副攻f 小主攻f 接应二传一副攻一大主攻一二传；以下由箭头表示圈子的走向。
第一轮:
解析：在圈子的顺序中，处于同排队员（前排、后排）之间只区分左右，不同排的队员之间只区分前后（即5号位队员在4号位队员之后即可，同理6在3后，2在1后）；图示（下面半个场），此轮中自由人已经转到了5号位，下一轮将
转到4号位为前排，自由人不能进攻, 故下一轮由副攻把自由人换下。

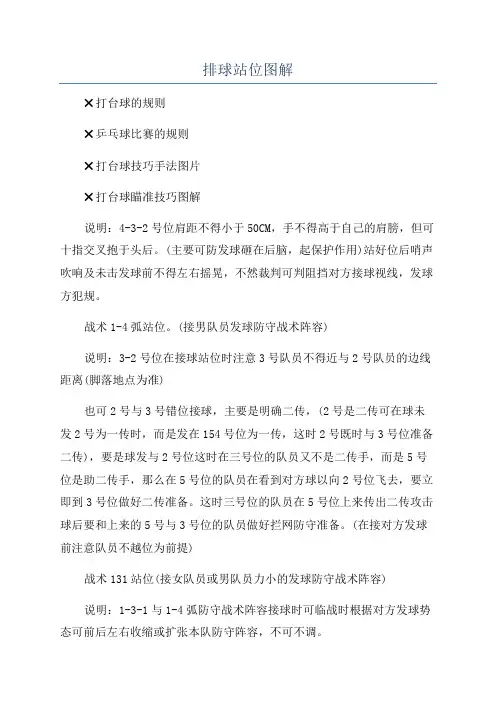

解析：和二传相邻的主攻和副攻称之为大主攻、大副攻。和接应相邻的成为小主攻和小副攻。二传在后排时，需要插上传球，故会站在某一位队员的身后（如图）；比赛中只要保持左右和前后顺序正确，任何站位都是可以的，所以
为了接一传和充分发挥个人能力，比赛中采取各种站位形式。
第四轮:
解析：当我方拥有发球权时，为了快速进行换位和拦网，我方队员采取的是扎堆站位，同排的队员都在中间位置扎成一堆，只要稍微区分左右即可（如各个图的上半图所示）。当对方拥有发球权时，由于我方需要接发球，所以不能扎堆站位。
第五轮:
解析：由图可以观察到，副攻基本上不接一传（网前的球由副攻接）。
由两个主攻+自由人+接应来完成六个轮次中的一传。应注意：副攻的首要职责是拦网，第二职责才是打快球。比赛中前排队员要积极配合副攻进行拦网，此时后排队员要及时的跟进防吊球。
排球场上位置轮转解析
以上均个人见解，若有错误请给予纠正，有疑问的同学可以在群中讨
论。希望大家尽快弄清转位问题，以便在今后的训练中能够进行更好
地配
合。
“画法几何及工程制图”复习资料 复习重点： 1制图基本知识与技术 掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。 2 投影法和点的多面正投影 1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法 2.掌握二面投影图和三面投影图的投影规律 3.掌握作辅助正投影的方法 3平面立体的投影及线面投影分析 1.掌握基本平面立体的三面投影图的投影特性 2.掌握立体上直线的投影特性 3.掌握立体上平面的投影特性 4.掌握点、线、面间的相对几何关系 4平面立体构形及轴测图画法 1.掌握基本平面体的叠加、切割、交接 2.掌握平面立体的尺寸标注方法 3.掌握轴测投影原理及平面立体的轴测投影画法 5 规则曲线、曲面及曲面立体 1.了解曲线的形成与分类 2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法 3.了解曲面的形成、分类 4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法 5.掌握基本曲面立体（圆柱、圆锥）的投影特性 6.掌握平面与曲面体或曲表面相交的投影画法 7.了解两曲面体或曲表面相交的投影画法 8.掌握圆柱与圆锥的轴测图画法 6 组合体
1.学会使用形体分析法对组合体的形成进行分析 2.掌握根据实物绘制组合体的三视图的方法 3.掌握组合体的尺寸注法 4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图 5.掌握组合体轴测图的画法 7 图样画法 1.掌握六个基本视图的画法 2.掌握剖视图的表达方法 3.掌握断面图的表达方法 4.掌握在组合体轴测图中进行剖切的画法 5.了解常用的简化画法 6.了解第三角画法的概念 8 钢筋混凝土结构图（了解） 1.了解钢筋混凝土结构的基本知识 2.掌握钢筋混凝土结构的图示方法 3.掌握钢筋混凝土结构图的阅读方法 9 房屋建筑图（了解） 1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法 2.了解房屋施工图的分类及有关规定 3.了解房屋总平面图的绘制方法 4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法 5.了解建筑详图的绘制方法 10 桥梁、涵洞工程图（了解） 了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法
排球场画法： 1. 根据场地的方位、形状，在合适的位置上先画出9m的中线。 2.以中线的一端点为圆心，9m长为半径，在中线两侧的假想边线上各画一段 弧。然后以中线的另一端为圆心，以12.72m（半场对角线的长度）为半径，分别在中线两侧画弧与以上两个弧相交，两个交点便是一条边线的两个端点。 连结四个端点，便是9m×18m的排球场。 3.以边线和中线的交点为圆心，以3m长为半径，于中线两侧画弧与边线相 交，得两个交点。再用同样方法，在另一边线上画弧，得两个交点。分别在中线两侧各连结两个交点，便是球场上的进攻线。 4.球场所有的线宽5cm，线的宽度包括在球场面积之内，因此，在画中线时， 应沿着丈量线内沿来画。但画中线时必须注意，应在中线丈量线的两侧以 2.5cm画出中线5cm的宽度。 5.球网柱要安排在边线外，离边线至少50cm。球网必须挂在中线的垂直上空。
羽毛球场画法： 1、中线 : 画中线,并取中心点,这条13·40米线应把长方形场地宽平分成两半,它得1/2处便是中心点0。从o点向纵轴线得两个方向各量6.7米,即为场地得中线,a、b在中线得端点。 2、端线 : 过a和b各作一条垂直中线得直线,从a和b各向直线两端量出3.05米得距离,分别得出c、d和e、f四点。使cd和ef这两条线得外缘分别通过a 和b,cd和ef即是球场得端线,也是单打场地得后发球线。连接ce和df,并使其外缘通过c、e、d、f,ce和df即为双打场地得两条边线。 3、单打场地得两条边线 : 从双打场地得四个顶点c、d、e、f分别向端线内量0.46米,找出g、h、i、j四点,这就是单打场地得四个顶点。连接g、j和h、i即为单打比赛得两条边线。同样,这两条线得外缘分别通过g、j和h、i。 4、双打比赛得后发球线: 从双打场地得四个顶点c、d、e、f分别向边线内量0.76米,找出k、l、m、n四点,用直线连接k、l、连接n、m,这两条线即为双打比赛得后发球线。 5、前发球线: 从双打场地得四个顶点c、d、e、f分别向边线内量出4.68米,找出p、q、r、s四点,连接p、q并使直线外缘通过p、q,连接r、s并使直线外缘通过r、s,就画出pq和rs两条前发球线。 6、检验标准 :一块羽毛球比赛场地能否画得标准,关键是要找准场地四个顶点c、d、e、f得位置。检验得方法,是用钢尺测量场地两条对角线cf和de得长度。标准场地cf和de得长度均为14.723米。
画法几何部分知识点： 制图的基本规定和基本技能 一、尺寸标注 1.尺寸线 2.尺寸界限 3.尺寸起止符 4.几何作图 1.平行线。 2.垂直线。 3.平分线段。 4.等分线段。 5.分线段成定比。 6.线段的斜度和锥度。 7.正五、六、七边形 8.圆弧的连接 ●直线与圆弧连接。 ●直线与两圆弧连接。 ●圆弧与两直线连接。 ●圆弧与直线及圆弧连接。 ●圆弧与两圆弧连接 投影理论及点的投影 一、投影（projection）概念 1.在日常生活中，常见到投影的现象。例如，在电灯与桌面间放一块三角板，则在桌面上 会出现三角板的影子。在阳光的照射下，地面上会出现人、树，以及各种建筑物的影子。 这些现象就是投影的现象。 2.投影中心(center of projection）──点光源S。 3.投射线（投影线）──投下影子的光线。从投影中心发出的射线。 4.投影面（projection plane）──获得投影的平面。
5.投影（projection）──通过投射线将物体投射到投影面上所得到的图形。 6.投影法（projection method）──由投影中心或投射线把物体投射到投影面上，从而得 出其投影的方法。 7.投影法有中心投影（central projection）和平行投影（paralell projection）两种。 二、平行投影的基本特性 1.聚积性 2.平行性 3.等比性 3.透视投影图： ●优点：图形十分逼真。 ●缺点：不能度量，绘制复杂。 4.标高投影图：
●正投影的一种。主要用来表示地形。 ●采用地面等高线的水平投影，并在上面标注出高度的图示法。 四、点的二面投影（two-plane projection of point） 1.二面投影体系的建立及点的二面投影 点在二面投影体系中的投影规律： ●⒈点的两投影的连线⊥投影轴。证明。 ●⒉投影点到投影轴的距离，反映该空间点到另一投影面的距离。 2.点在四个象角中的投影 ●平面本身是可以无限延长的，因此就有上V面、下V面、前H面和后H面， 它们把空间分为四个部分──四个象限或象角。分别用Ⅰ、Ⅱ、Ⅲ、Ⅳ标记。 ●画投影图时仍然保持V面不动，前H面向下旋转与下V重合，后H面向上旋 转与上V重合，只画OX轴，不必注投影面标记，也不用画边框。 3.三投影面体系及点的三投影 ●设立一个同时垂直于H面和V面的第三投影面W面──侧立投影面（也称侧 面或W面）。H面与W面交于OY轴。V与W交于OZ投影轴。三投影轴交 点为原点，以O标记。 4.点的三投影： 点在三面投影体系中，投影规律不变。 ●点的投影连线⊥投影轴。 ●投影点到投影轴之距=空间点到另一个投影面之距。 ●注：“长对正，高平齐，宽相等。” 由点的两个投影作第三个投影 a)点的三面投影与直角坐标的关系 b)特殊位置点的投影 五、两点的相对位置 1.一般情况 2.特殊情况： ●重影点：当空间两点的连线⊥某个投影面时，它们在该面上的投影重合。 ●由于重影，有可见与不可见问题，不可见用（）将投影括起来。
1.①平行投影法：投射线互相平行的投影法称为平行投影法。 ②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。 ③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。 ④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。 ⑤截交线：平面与立体表面相交而产生的交线称为截交线。⑥相贯线：两立体相交而产生交线称为相贯线。 ⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。 ⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。 ⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。 ⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。 ?轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。 ?轴间角：轴测轴之间的夹角称为轴间角。 ?轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。 ?基本视图：机件向投影面投射所得的视图称为基本视图。 ?局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。 ?斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。 ?剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。 ?断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。?零件图：表示零件结构、大小及技术要求的图样称为零件图。 ?装配图：表示一部分机器或部件的图样。 2.粗实线：可见轮廓线，可见过渡线。细实线：尺寸线与尺寸界线、剖面线、引出线、螺纹的牙底线、重合断面的轮廓线。细虚线：不可见轮廓线。细点画线：轴线、对称线、中心线、齿轮的节圆。波浪线：断裂处的边界线、视图与剖视的分界线。 3尺寸的组成：一般由尺寸界线，尺寸线、尺寸线终端和尺寸数字等四个要素组成
? ? ? ? ?
画法几何部分，重在“画” 制图部分，重在“制” 48学时(32+16) 完成至少2张A3尺规图，2张CAD图纸 平时成绩50%，卷面成绩50%
2015年3月6日星期五
三峡大学
1
? 教学内容及进度计划
2015年3月6日星期五
三峡大学
2
第十一章 制图基本知识
学习工程制图，首先必须掌握制图标准和绘图 方法，这是制图的基本知识和技能。 本章主要介绍国家技术制图标准的基本规定； 尺寸标注的一般原则；平面图形的分析方法和作图 步骤。 《画法几何》、《水利工程制图及CAD》体系严 谨，在于： 画法几何逻辑强，工程制图规定全。 这门课程是业内人士广泛依赖的课程。 读图、绘图
2015年3月6日星期五 三峡大学 3
第一节 制图标准
图样是工程界的共同语言，规范图样画法的法规文件就是制图标准。制图 标准分为国家标准和行业标准。
国内现行的制图标准主要有：
制图标准分为国家标准和行业标准。 《技术制图标准》（GB/T 14689-1993） 《水利水电工程制图标准》（SL 73—95）（水口） 《水电水利工程水工建筑制图标准》（DL/T5348-2006）（电口） 《水电水利工程基础制图标准》（DL/T5347-2006） 《水力发电工程CAD制图技术规定》（DL/T5127-2001）
2015年3月6日星期五
三峡大学
4
其中《技术制图》是涵盖机械、建筑、水利等行业的通 用画法规则。 《水利水电工程制图标准》和《港口工程制 图标准》 均为行业标准。
例
GB/T 14689-1993是《技术制图 图纸幅面和格式》的代号。
含义为：国标、推荐、编号14689、批准年号1993年。
排球场地标准尺寸
的地面只能是木质或合成物质的。任何地面都必须事先经国际排联验准。 2、室内比赛场地的地面必须是浅色。国际排联世界性比赛场地界线为白色。比赛场区和无障碍区分别为另外不同的颜色。 四、场区上的画线： 1、所有的界线宽5厘米。其颜色应是与地面和其它项目画线不同的浅色。 2、界线：两条边线和两条端线划定了比赛场区。边线和端线都包括在比赛场区的面积之内。 3、中线在网下连接两条边线的中点。中线的中心线将比赛场区分为长9米、宽9米的两个相等的场区。 五、区和区域：
1、前场区：每个场区各画一条距离中线中心线3米的进攻线（其宽度包括在内）。中线与进攻线之间为前场区。国际排联世界性比赛时，在每条进攻线边线两侧画五个长15厘米、宽5厘米，并间隔20厘米的虚线，虚线总长1.75米。前场区被认为是向边线外无限延长的。 2、发球区：发球区宽9米，位置在端线后（不包括端线）。两条端线后各画一条长15厘米、垂直并距离端线20厘米的短线，两条短线之间的区域为发球区，短线宽度包括在发球区之内。发球区的深度延至无障碍区的终端。 3、换人区：两条进攻线的延长线之间、记录台一侧边线外的范围为换人区。 4、准备活动区：国际排联世界性比赛的无障碍区外的替补席远端，画有3×3米的准备活动区。 六、温度：最低温度不得低于10摄氏度（50华氏度）。国际排联世界性比赛
的室内温度，最高不得高于25摄氏度（77华氏度），最低不得低于16摄氏度（61华氏度）。 七、照明：国际排联世界性比赛室内照明度在距地面1米高度进行测量，应为1000～1500勒克斯。 排球场地画法 1，长18米，宽9米。周围至少要有3m 宽的无障碍区，球场上空至少要有7m 高的无障碍区空间。所有界线宽度均为5cm ，线的宽度包括在场地之内。2，根据场地的方位、形状，在合适的位置上先画出9m的中线。以中线的一端点为圆心，9m长为半径，在中线两侧的假想边线上各画一段弧。然后以中线的另一端为圆心，以12.72m（半场对角线的长度）为半径，分别在中线两侧画弧与以上两个弧相交，两个交点便是一条边线的两个端点。连结四个端点，便是9m×18m的排球场。 3，以边线和中线的交点为圆心，以3m长为半径，于中线两侧画弧与边线相交，得两个交点。再用同样方法，在另一边线上画弧，得两个交点。分别在中线两
排球场标准尺寸及画法示意图 1、排球场比赛场地包括比赛区和无障碍区，比赛场区为18米×9米的长方形。国际排联组织的世界性大型比赛场地边线外的无障碍区至少宽6米，端线外至少宽9米，比赛场区上空的无障碍空间从地面量起至少高12.5米。 2、排球场比赛场区和无障碍区分别为两种不同的颜色，场区上所有的界线为白色，宽为5厘米。 标准排球场规格： 一、比赛场地：比赛场地包括比赛场区和无障碍区，其形状为对称的长方形。 二、面积：比赛场地为18米*9米的长方形。其四周至少有3米宽的无障碍区。比赛场区上空有无障碍空间从地面量起至少高7米，其间不得有任何障碍物。国际排联世界性比赛场地线外的无障碍区至少宽5米，端线外至少宽8米，比赛场地上空的无障碍空间至少12.5米高。成年世界锦标赛和奥运会比赛，基无障碍区边线外至少宽6米，端线外至少宽9米。 标准排球网规格： 尺寸：9.5*1m（国际尺寸） 线径：2.0mm、2.5mm、3.0mm 网眼：10*10cm方形 上包边：7cm320广告布 侧边&底边：7cm320广告布 钢丝：3.0mm包胶钢丝
一、比赛场地：比赛场地包括比赛场区和无障碍区，其形状为对称的长方形。 二、面积：比赛场区为18米×9米的长方形。其四周至少有3米宽的无障碍区。比赛场区上空有无障碍空间从地面量起至少高7米，其间不得有任何障碍物。国际排联世界性比赛场地边线外的无障碍区至少宽5米，端线外至少宽8米，比赛场地上空的无障碍空间至少12.5米高。成年世界锦标赛和奥运会比赛，基无障碍区边线外至少宽6米，端线外至少宽9米。 三、比赛场地的地面： 1、场地的地面必须平坦、水平，并且划一。场地的地面不得有任何能伤害队员的隐患。不得在粗糙、湿或滑的场地上进行比赛。国际排联世界性比赛场地的地面只能是木质或合成物质的。任何地面都必须事先经国际排联验准。 2、室内比赛场地的地面必须是浅色。国际排联世界性比赛场地界线为白色。比赛场区和无障碍区分别为另外不同的颜色。 四、场区上的画线： 1、所有的界线宽5厘米。其颜色应是与地面和其它项目画线不同的浅色。 2、界线：两条边线和两条端线划定了比赛场区。边线和端线都包括在比赛场区的面积之内。 3、中线在网下连接两条边线的中点。中线的中心线将比赛场区分为长9米、宽9米的两个相等的场区。 五、区和区域： 1、前场区：每个场区各画一条距离中线中心线3米的进攻线（其宽度包括在内）。中线与进攻线之间为前场区。国际排联世界性比赛时，在每条进攻线边线两侧画五个长15厘米、宽5厘米，并间隔20厘米的虚线，虚线总长1.75米。前场区被认为是向边线外无限延长的。 2、发球区：发球区宽9米，位置在端线后（不包括端线）。两条端线后各画一条长15厘米、垂直并距离端线20厘米的短线，两条短线之间的区域为发球区，短线宽度包括在发球区之内。发球区的深度延至无障碍区的终端。 3、换人区：两条进攻线的延长线之间、记录台一侧边线外的范围为换人区。 4、准备活动区：国际排联世界性比赛的无障碍区外的替补席远端，画有3×3米的准备活动区。 六、温度：最低温度不得低于10摄氏度（50华氏度）。国际排联世界性比赛的室内温度，最高不得高于25摄氏度（77华氏度），最低不得低于16摄氏度（61华氏度）。 七、照明：国际排联世界性比赛室内照明度在距地面1米高度进行测量，应为1000～
国内机械制图的图纸标准国内机械制图的图纸标准 通常是以841 X 1189毫米为A0号图纸，对折一半为A1号，依此类推，尽寸不计0.5 毫米。 图纸边框宽度则有两种形式，一种为四边相等，另一种为三边相等而另一边不等。第一种边框宽度A0号、A1号图纸的为20毫米，A2号以下的为10毫米；第二种边框宽度宽边都为25毫米，窄边宽度AO、A1、A2三种图纸为10毫米，A3以下为5毫米。标题栏通常为180 毫米长、50 毫米宽，横向位于图纸右下角。 A4:210mm、297mm A3:297mm、420mm A2:420mm、594mm A1:594mm、841mm A0:841mm、1189mm 图纸幅面格式GB4457.1 比例GB4457.2 图线GB4457.4 剖面符号GB4457.5 图样画法GB4458.1 尺寸注法GB4458.4 公差配合注法GB4458.5 形位公差注法GB1182 表面粗糙度GB131 螺纹GB193,196 参考资料：大学课本《工程制图》表 1 图纸幅面及图框格式尺寸 幅面代号A0 A1 A2 A3 A4 B X L 841 X 1189 594 X 841 420 X 594 297 X 420 210 X 297 a 25 c 10 5 e 20 10
2)标题栏和明细表(GB/T 10609.1 - 1989 ) 每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图 1 所示绘制和填写，明细表按图 2 所示绘制和填写。 图 1 标题栏图 2 明细表 2、字体( GB／T 14691 —1993) ( 1 )书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。 (2)字体的号数，即字体高度h,其公称尺寸系列为：1.8 , 2.5 , 3.5 ，5，7，10，14，20mm。 ( 3)汉字应写成长仿宋体字，并采用国家正式公布推行的简化 字。汉字的高度h不应小于3.5mm其字宽一般为h / (约0.7h )。( 4)汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。 (5)字母和数字分为A型和B型。A型字体的笔画宽度d为字高(h)的1/14 , B型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75°。3、图线 1 )基本线型 根据国标GB/T 17450－1998《技术制图图线》，在机械制图中
排球场地标准尺寸及说明 要求：一、比赛场地：比赛场地包括比赛场区和无障碍区，其形状为对称的长方形。 二、面积：比赛场区为18米×9米的长方形。其四周至少有3米宽的无障碍区。比赛场区上空有无障碍空间从地面量起至少高7米，其间不得有任何障碍物。国际排联世界性比赛场地边线外的无障碍区至少宽5米，端线外至少宽8米，比赛场地上空的无障碍空间至少12.5米高。成年世界锦标赛和奥运会比赛，基无障碍区边线外至少宽6米，端线外至少宽9米。 三、比赛场地的地面： 1、场地的地面必须平坦、水平，并且划一。场地的地面不得有任何能伤害队员的隐患。不得在粗糙、湿或滑的场地上进行比赛。国际排联世界性比赛场地的地面只能是木质或合成物质的。任何地面都必须事先经国际排联验准。 2、室内比赛场地的地面必须是浅色。国际排联世界性比赛场地界线为白色。比赛场区和无障碍区分别为另外不同的颜色。 四、场区上的画线： 1、所有的界线宽5厘米。其颜色应是与地面和其它项目画线不同的浅色。 2、界线：两条边线和两条端线划定了比赛场区。边线和端线都包括在比赛场区的面积之内。 3、中线在网下连接两条边线的中点。中线的中心线将比赛场区分为长9米、宽9米的两个相等的场区。 五、区和区域： 1、前场区：每个场区各画一条距离中线中心线3米的进攻线（其宽度包括在内）。中线与进攻线之间为前场区。国际排联世界性比赛时，在每条进攻线边线两侧画五个长15厘米、宽5厘米，并间隔20厘米的虚线，虚线总长1.75米。前场区被认为是向边线外无限延长的。 2、发球区：发球区宽9米，位置在端线后（不包括端线）。两条端线后各画一条长15厘米、垂直并距离端线20厘米的短线，两条短线之间的区域为发球区，短线宽度包括在发球区之内。发球区的深度延至无障碍区的终端。
《机械制图与CAD基础》、《工程制图》基本知识要点 一、文字填空： 1.平面图形中的线段可分为3种，分别为（已知线段）、（中间线段）和( 连接线段)。 2.标注球面的直径和半径时，应在符号φ或R前再加注符号( S )。 3.标注斜度时，斜度符号中的斜线方向应与( 斜度方向)一致。 4.绘制图样时，国标规定图纸的基本幅面有五种，其中A0号图纸最大，( A4)号图纸最小。 5.画连接弧前，必须求出它的( 圆心和切点)。 6.无论图样是否装订，均应在图幅内用（粗实）线画出图框。 7.机件的真实大小以图样上的（尺寸数值）为依据，与图形的大小及绘图的准确性无关。 8.机械图样中的图线按线宽分为粗线和细线两种，宽度比为（2:1 ）。 9.图中（图形与其实物相应要素）的线性尺寸之比，称为比例。 10.国标规定技术图样中，汉字应写成（长仿宋体）。 11.国家标准规定，线性尺寸数字一般注写在尺寸线的（上方），也允许注写在尺寸线的（中断）处。 12.尺寸数字不可以被任何图线通过，否则必须将（图线）断开。 13.尺寸线用（细实）线单独绘制，不能用任何图线代替。 14.国标规定，尺寸界线用细实线绘制，并应由图形的（轮廓线）、轴线或对称中心线处引出，也可用 其它图线代替。 15.一个完整的尺寸应由（尺寸界线）、尺寸线和（尺寸数字）三个基本要素所组成。 16.投影轴上的点，有（两）个投影重合为一点。 17.正平线的（正面）投影反映实长。 18.投影面上的点，必有（两）个投影落在投影轴上。 19.正垂线的水平和（侧面）投影都反映该线段的实长。 20.组合体主视图的选择原则如下：投影方向选择（反映形状特征最明显、位置特征最多）的方向， 安放位置一般选择（自然稳定）位置。 21.三视图间的投影规律为( 长对正)、( 宽相等)、( 高平齐)。 22.组合体画图和看图的基本方法是（形体分析）法和（线面分析）法。 23.确定组合体中形体的（形状大小）的尺寸称为定形尺寸。 24.组合体的组合方式有（叠加式）、（切割式）和（综合式）。 25.组合体尺寸标注要正确、（完整）、（清晰）。 26.机件的每一个尺寸一般只标注一次，且尽可能集中标注在（形状特征最明显）的视图上。 27.两个形体间一般应该有三个方向的定位尺寸，但当两形体在某一方向上处于叠加、共面、对称或同 轴之一时，就可省略（该方向）的定位尺寸。 28.当组合体的端部不是平面而是回转面时，该方向上一般不直接标注（总体尺寸），而是标注确定回 转面轴线位置的（定位尺寸）和回转面形状大小的（定形尺寸）。 29.断面图分为2种，分别为移出断面和（重合）断面。 30.基本视图的配置关系是，右视图画在主视图的（左）边，左视图画在（主）视图的右边。 31.重合断面的轮廓线用（细实线）绘制。 32.移出断面的轮廓线用（粗实线）绘制。 33.视图分为基本视图、（向视图）、斜视图和（局部视图）。 34.在半剖视图中，剖与不剖的分界线为（细点画线）。 35.在局部剖视图中，剖与不剖的分界线是（波浪线）。 36.画剖视图时，选择剖切面的原则是：尽可能多的通过物体内部的（孔、槽结构的对称面或轴线）， 而且一般为（投影面平行面）。 37.金属材料的通用剖面线画法为（间距相等）、（与主要轮廓线或剖面区域的对称线成450的相互平 行）的细实线。 38.剖视图按剖切范围分为三种：全剖视图、（半剖视）及（局部剖视）。 39.局部放大图中采用的比例是指局部放大图与（实物）的比例。 40.用相交剖切面方法绘制的剖视图中箭头所指的方向为（投影方向）。
1 “画法几何及工程制图”复习资料 复习重点： 1制图基本知识与技术 掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。 2 投影法和点的多面正投影 1. 掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法 2. 掌握二面投影图和三面投影图的投影规律 3. 掌握作辅助正投影的方法 3平面立体的投影及线面投影分析 1. 掌握基本平面立体的三面投影图的投影特性 2. 掌握立体上直线的投影特性 3. 掌握立体上平面的投影特性 4. 掌握点、线、面间的相对几何关系 4平面立体构形及轴测图画法 1. 掌握基本平面体的叠加、切割、交接 2. 掌握平面立体的尺寸标注方法 3. 掌握轴测投影原理及平面立体的轴测投影画法 5 规则曲线、曲面及曲面立体 1. 了解曲线的形成与分类 2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法 3. 了解曲面的形成、分类 4. 掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法 5. 掌握基本曲面立体（圆柱、圆锥）的投影特性 6. 掌握平面与曲面体或曲表面相交的投影画法 7. 了解两曲面体或曲表面相交的投影画法 8. 掌握圆柱与圆锥的轴测图画法 6 组合体
1.学会使用形体分析法对组合体的形成进行分析 2.掌握根据实物绘制组合体的三视图的方法 3.掌握组合体的尺寸注法 4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图 5.掌握组合体轴测图的画法 7 图样画法 1.掌握六个基本视图的画法 2.掌握剖视图的表达方法 3.掌握断面图的表达方法 4.掌握在组合体轴测图中进行剖切的画法 5.了解常用的简化画法 6.了解第三角画法的概念 8 钢筋混凝土结构图（了解） 1.了解钢筋混凝土结构的基本知识 2.掌握钢筋混凝土结构的图示方法 3.掌握钢筋混凝土结构图的阅读方法 9 房屋建筑图（了解） 1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法 2.了解房屋施工图的分类及有关规定 3.了解房屋总平面图的绘制方法 4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法 5.了解建筑详图的绘制方法 10 桥梁、涵洞工程图（了解） 了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法 2
工程制图基本知识全 集
1.①平行投影法：投射线互相平行的投影法称为平行投影法。 ②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。 ③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。 ④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。 ⑤截交线：平面与立体表面相交而产生的交线称为截交线。⑥相贯线：两立体相交而产生交线称为相贯线。 ⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。 ⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。 ⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。 ⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。 ?轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。 ?轴间角：轴测轴之间的夹角称为轴间角。 ?轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。 ?基本视图：机件向投影面投射所得的视图称为基本视图。 ?局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。 ?斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。 ?剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。 ?断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。?零件图：表示零件结构、大小及技术要求的图样称为零件图。 ?装配图：表示一部分机器或部件的图样。 2.粗实线：可见轮廓线，可见过渡线。细实线：尺寸线与尺寸界线、剖面线、引出线、螺纹的牙底线、重合断面的轮廓线。细虚线：不可见轮廓线。细点画线：轴线、对称线、中心线、齿轮的节圆。波浪线：断裂处的边界线、视图与剖视的分界线。 3尺寸的组成：一般由尺寸界线，尺寸线、尺寸线终端和尺寸数字等四个要素组成
