技术交底附页：
工程名称分部工程排水管道施工 分项工程名称管道施工交底日期 交底内容： 6. 闭水试验 1）管道安装完毕且经检验合格后，应进行管道的密闭性检验。宜采用闭水检验方法。 2）管道密闭性检验应在管底与基础腋角部位用砂回填密实后进行、必要时，可在被检验管段的管顶按本5.1.1回填到管顶以上一倍管径高度(管道接口处外露)的条件下进行。 7. 沟槽回填 1) 回填时清除槽内积水、砖、石等杂物。 2) 水压试验前除接口外，管道两侧及管顶以上回填高度不应小于0.5m，闭水试验合格后，及时回填其余部分。 3) 土方回填：填土前检查管底两侧砂三角处是否密实，缺砂或不密实的要补填密实。管腔两侧同时进行，不得直接将土扔在管道上，沟槽底至管顶以上500mm的范围均应采用人工填土，超过管顶500mm以上采用机械还土，还土时应分层铺设夯实。 4) 胸腔回填：胸腔两侧填土必须同时进行，两侧回填高度不要相差一层(200mm～300mm)以上。胸腔填土是防止管道竖向变形的关键工序。胸腔填土至管顶以上时，要检查管道变形与支撑情况，无问题时继续回填，否则采取措施处理好后再回填。 5) 虚铺厚度：回填土压实的每层虚铺厚度根据设计要求进行，如设计无要求，铺土厚度可参照表1-13执行。 6) 夯实：回填土的夯实采用人工夯实和机械夯实相结合的方式。夯实时，管道两侧同时进行，不得使管道位移或损伤。采用木夯、蛙式夯等压实工具时，应夯夯相连，人工回填至管顶500mm以上后，可用压路机碾压，碾压的重叠宽度不得小于200mm。应控制土的最佳含水量，以达到设计压实度，并保证管道与砂垫层接触部分的夯实质量。 7) 压实度：回填土的压实遍数，按回填土的要求压实度、采用的工具、回填土虚铺厚度和含水量经现场试验确定。回填压实应逐层进行，管道两侧和管顶以上500mm范围内采用薄铺轻夯夯实，沟槽回填土的压实度符合设计规定。 7. 管道冲洗消毒：管道安装完毕，验收前应进行冲洗消毒，使水质达到规定洁净要求，做好管道冲洗消毒验收记录，并请有关单位验收。 (1) 冲洗：冲洗水采用自来水，流速不小于1.0m／s，连续冲洗，直至出水口处浊度、色度与入水口冲洗水浊度、色度相同为止。冲洗应避开用水高峰，安排在管网用水量少、水压偏高的夜间进行。 交底方接收方
SY01-009 120万吨/年咼硫重油 综合利用项目 施工技术交底记录 第1页共4页 单项工程名称：120万吨/ 年高硫重油综合利用项目 单项工程编号：DMXM 单位工程名称 100万吨/年重油催化制烯烃装 置 单位工程编号DMCH 会议地点会议时间 主持人记录人 参加单位 及人员 接受父底人签字： 1、焊前准备：催化管线涉及的不锈钢管道母材材质及要求使用的焊接材料如下表1所示。 2、奥氏体不锈钢管道其焊接性能好，在任何温度下都不会发生相变，对氢脆不敏感，在焊态下奥氏体不锈钢接头也有较好的 塑性和韧性。 3、焊接的主要问题是：焊接热裂纹、脆化、晶间腐蚀和应力腐蚀等。此外，因导热性能差，线胀系数大，焊接应力和变形 较大。 4、坡口型式：对接口采用V型坡口；坡口角度为65° 土5°，钝边0-2 mm间隙2-4 mm跨接式 三通采用下图所示坡口。坡口角度为50° ± 5°,钝边1-2 mm;间隙2-3 mm。 监理单位施工单位交底单位监理工程师：技术负责人：交底人： 年月日年月日年月日1 、 2 、 5、组对：组对错口不大于壁厚的的焊 接工艺于正式焊接工艺相同, 不等时应 做以下处理。 10%且SHA级管道不大于0.5mm,其余管道不大于1mm定位焊长度宜为10- 20mm，厚度2-4mm间距宜为80-120mm。管道壁厚图1对接坡口图2跨接式三通坡口 (D内壁尺寸干枸 甘
13、a ）氩弧焊打底时，管内应充氩气保护。对于弯头及短管，可用与管直径大小相当的石棉板或 硬纸板堵住两端，外缠胶布 密封。一端插入胶管通入保护用氩气，另一端开一个直径约 10 mm 小孔 以排气和泄压，用胶布密封。打底前用胶布密封焊口。开始焊接时打开排气孔，开大氩气流量冲 气1?2min ,然后从密封处撕开一小段胶布开始焊接。 收口时应注意打开排气孔。 焊接过程中避免 经常撕开密封胶布观察打底焊道，以免空气进入。充填和盖面焊时，管内仍应充 4?6L/min 流量 的氩气保护。对于较长管道焊缝，在离焊口两端约 150 mm 处用铁丝缠紧的棉纱头密封，焊接完成 后从管两端抽出棉纱头。对于不宜采用上述方法进行密封的固定口，可以在组对前用水溶纸塞入 管内进行密封，用小铜管从焊缝坡口处充氩气。焊接过程中应注意，每次打磨完接头，宜先充气 约1分钟后方能继续施焊。b ）对于大直径的管道焊接时，背面可采取局部充氩气的方法，利用背 面氩气罩进行背面保护。氩气罩可由薄铝板制成，如图： 14、填充及盖面焊道采用小的焊接工艺参数、多层多道焊，小摆动或不摆动操作，层间清理要彻 底，各层道之间接头应相互错 开。 15、焊接完成后，焊工应首先进行自检。 16、 质量检查：焊缝表面不允许有气孔、裂纹、夹渣、未熔合和飞溅；焊缝不允许咬边；余高： 0-2mm 无损检测比例应符合设计文件的规定， 随机抽样检查，其中固定焊口的数量应不小于 17、 焊缝打底焊时，焊工应认真检查质量，根部不允许有未熔合、未焊透等缺陷。 单项工程名称: 120万吨/年高硫重油 综合利用项目 施工技术交底记录 第 3页共4页 单项工程编号: 单位工程名称 100万吨/年重油催化制烯 烃装置 单位工程编号 DMCH 会议地点 会议时间 主持人 参加单位 及人员 接受交底人签字: 注意用胶布密圭寸。 40%。 监理单位 监理工程师： 施工单位 技术负责人: 交底单位 交底人： 氩气入口
给水管道水压试验技术交底 管道安装完成后要做分段压水试验和全系统压水试验，管道试验压力为 1.0MPa。 具体要求： （1）地下埋设管道必须在管道接口全部完成验收合格及管顶回填土不小于50cm之后，方可做压力试验。 （2）压水试验一般在试压管道两端各预留一段沟槽不开挖，并做试压镇墩，达到要求强度后方可进行水压试验。 （3）管道采用分段压水试验，分段长度不大于1km。 （4）水压试验要以生活饮用清水为介质，缓慢充水，以免使管道发生水锤等现象，对管道造成损坏。 （5）充水时，先打开管道各高处的排气阀，充分排除空气， 充满水后，试压管道内要保证0.2?0.3MPa的水压，系统浸泡不得低于24 小时，再进行压水试验。 （6）水压试验时，要逐步缓慢升压。先达到设计内水压稳压，再升压至试验压力稳压；达到试验压力稳压后，然后降压至设计内压进行稳压，以便有足够时间观测和检验。各压力段稳压时间按有关规定执行。系统的渗漏不超过设计规范要求为合格。如稳压期间渗漏较大，要立即中止试验。 （7）在管道分段压水试验合格的基础上，进行全系统压水试验，试验压力等于工作压力，全系统达到工作压力后，对所有的连接点进行检查，全系统试运行72 小时以上。 8）试验用的压力表要经过校验，精度不低于 1.5 级，表的量程
为被测压力的1.5?2倍。压力表至少两块，分别安装在试压管段的两端。 (9)不论试验总渗漏量多大，都应对存在可视渗漏的接头进行修补。检查阀及零件以确保不会出现能够影响试验或使试验失效的渗漏。对在压力试验期间发现的任何有裂缝或有毛病的管道、配件要予拆除并用新构件更换。 试压程序示意图
施工技术交底记录 2017年 10 月 1 日 施管表5 工程名称 翔安高新技术产业基地市政道路 二期工程 分部工程 地基与基础（灌注桩） 分项工程 名称 机械冲孔桩 交底内容： 1、施工准备 1.1 主要机具：冲孔桩机、泥浆泵、交流电焊机、导管、测绳、全站仪、经纬仪、水准仪等。 1.2 作业条件： 1.2.1 场地地面障碍物处理完毕，施工用临时设施准备就绪。 1.2.2 根据施工图纸放样出桩位点，并经过复核。 2、施工工艺 2.1 工艺流程： 冲孔灌注桩施工流程 2.1.1场地准备：施工前对场地进行清理、平整，为冲孔作业提供工作平台，统一规划设置泥浆池、沉淀池，采用机械开挖，并做好浆池围护。 2.1.2测量放样：在施工技术人员的指导协助下，测量人员根据施工图纸精确放样出孔位，复查无误后方可进行安放桩机及埋设护筒。 平整场地 桩位放样 埋设护筒 钻机就位 钻进成孔 一次清孔 成孔检测 安放钢筋笼 安装导管 二次清孔测沉渣 护筒制作 测量控制网建立 平整度、垂直度检查 导管拼装、检查 泥浆循环 钢筋笼制作 浇筑混凝土 桩基移位
2.1.3 5 护筒埋设应符合下列要求： 1)在岸滩上的埋设深度：黏性土、粉土不得小于1m；砂性土不碍小于2m。 当表面土层松软时，护筒应埋入密实土层中0.5m 以下。 2)水中筑岛，护筒应埋入河床面以下1m 左右。 3)在水中平台上沉入护筒，可根据施工最高水位、流速，冲刷及地质条 件等因素确定沉入度，必要时应沉入不透水层。 4)护筒埋设允许偏差：顶面中心偏位宜为5cm。护筒斜度宜为1%。 2.1.4 泥浆池及泥浆制备：泥浆池的容积为钻孔容积的1.2～1.5倍，护壁泥浆可采用孔内自然造浆。在施工过程中及时加入粘土及泥浆处理剂。 2.1.5 冲击成孔 2.1.5.1 钻机就位前，铺设垫木，保证钻机平稳牢固。钻机支撑垫木不能压在孔口钢护筒上，防止护筒变形移位。 2.1.5.2调整钻机，使钻锥起吊滑轮缘，钻锥中心和桩孔中心三者在同一垂线上，稳定好钻机和扒杆揽风绳。吊钻的钢丝绳选用软性、无死弯、无断丝者，安全系数不小于12，与钻头的联结必须牢固。 2.1.5.3 开孔时，应低锤密击，如表土为淤泥细砂等软弱土层，可加粘土块夹小片石反复冲击造壁，孔内泥浆面应保持稳定。在各种不同的土层岩层中钻进时，可按照下表要求进行。 2.1.5.4冲击成孔施工要点 项目施工要点备注 在护筒脚下2m以内 小冲程1m左右，泥浆比重1.2～ 1.5，软弱层投入粘土块夹小片石。 土层不好时宜提高泥浆比重或加粘 土块。 粘土或粉质粘土层 中、小冲程1～2m，泵入清水或 稀泥浆，经常清除钻头上的泥块。 防粘钻，可投片石。 每钻进深度4～5m验孔一次，在更换钻头前或容易缩孔处均应验孔。 2.1.5.4本工程桩基桩长为10—24m,入中风化1.5m,当孔深已达到设计要求时，应立即由质检员通知现场监理及勘察单位代表到场验孔并量测孔深，孔深偏差保证在±10cm以内。沉渣厚度以第二次清孔后测定量为准,需不大于5cm 2.1.6 制安钢筋笼 2.1.6.1 钢筋笼制作：钢筋笼制作应符合设计图纸和《公路桥涵施工技术范(JTG/TF50-2011 》要求。钢筋笼制作允许偏差见下表： 项目允许偏差(mm) 主筋间距土20 箍筋间距或螺旋筋螺距土10 钢筋骨架尺寸 长土10 宽、高直径土5 保护层厚度土10 2.1.6.2钢筋笼安放：为保证钢筋笼起吊不变形采用两吊点起吊，第一吊点设在钢筋笼的上端，第二吊点设在钢筋笼的中点到三分之一点之间。入孔时，钢筋笼要对准孔位，吊直扶稳，缓慢下沉，
技术交底 集团第七工程公司给水管网项目经理部 工程名称给水管网分部工程管道打压试验交底组织单位施工技术部交底人 接收人接收单位：人员签名： 管道安装完成后要做分段压水试验和全系统压水试验，管道试验压力为1.5MPa。 具体要求： （1）地下埋设管道必须在管道接口全部完成验收合格及管顶回填土不小于50cm之后，方可做压力试验。 （2）压水试验一般在试压管道两端各预留一段沟槽不开挖，并做试压镇墩，达到要求强度后方可进行水压试验。 （3）管道采用分段压水试验，分段长度不大于1km。 （4）水压试验要以生活饮用清水为介质，缓慢充水，以免使管道发生水锤等现象，对管道造成损坏。 （5）充水时，先打开管道各高处的排气阀，充分排除空气，充满水后，试压管道内要保证0.2～0.3MPa的水压，系统浸泡不得低于24小时，再进行压水试验。 （6）水压试验时，要逐步缓慢升压。先达到设计内水压稳压，再升压至试验压力稳压；达到试验压力稳压后，然后降压至设计内压进行稳压，以便有足够时间观测和检验。各压力段稳压时间按有关规定执行。系统的渗漏不超过设计规范要求为合格。如稳压期间渗漏较大，要立即中止试验。
（7）在管道分段压水试验合格的基础上，进行全系统压水试验，试验压力等于工作压力，全系统达到工作压力后，对所有的连接点进行检查，全系统试运行72小时以上。 （8）试验用的压力表要经过校验，精度不低于1.5级，表的量程为被测压力的1.5～2倍。压力表至少两块，分别安装在试压管段的两端。（9）不论试验总渗漏量多大，都应对存在可视渗漏的接头进行修补。检查阀及零件以确保不会出现能够影响试验或使试验失效的渗漏。对在压力试验期间发现的任何有裂缝或有毛病的管道、配件要予拆除并用新构件更换。
共1页第1 页 单位工程名称昆明市空港经济区、深圳工业区、 呈贡新城净配水工程 交底时间2012-7-11 施工单位交底部位管线施工 工序名称B、C段工作内容 参加交底人员： B段工作内容：空港经济区南区自来水厂南水厂DN800加压管工程，工程范围是起点接至南水厂南侧围墙外5mDN1000留口，终点为空港南区二级泵站工程南侧围墙外2m，管径为DN800，单管敷设，全长2500米，其中DN800钢管长度为260米，DN800球墨铸铁管道长度为2240米。 C段工作内容：空港经济区南区自来水厂DN800机场专供管工程接至南水厂东南侧围墙外5mDN1000留口，终点为昆明新机场3号路口（穿越沾昆铁路10m止），管径为DN800，单管敷设，全长3100米，其中DN800钢管长度为260米，DN800球墨铸铁管道长度为2840米。 技术负责人交底人接受交底人
共 1 页第1 页 单位工程名称昆明市空港经济区、深圳工业区、 呈贡新城净配水工程 交底时间2012-7-11 施工单位中十冶项目部交底部位管线施工 工序名称管沟开挖与回填 参加交底人员： 交底内容： 管沟开挖与回填 1.管沟开挖根据测量放出的中心线进行，开挖采用机械开挖和人工开挖相结合，弃土堆放在没有布管一侧，堆土距沟边不得小于0.8m，管沟深度为1.5m，边坡比根据不同的土壤和破顶载荷情况可以为1:0.33～1：1.5。开挖管沟平整，中心偏移小于100mm，管沟深度偏差-200mm～+100mm。 2.沟槽中心线没侧的净宽不小于管道沟槽底部开挖宽度的一半。 3.槽底高程的允许偏差：开挖土方时应为±20mm;挖石方时应为+20mm,-200mm。 4.回填土前,应仔细检查,管子在沟内不得有悬空现象不得超过2m,应清除管沟内的积水及杂物.回填时,严禁用碎石或片石回填.从管子顶部以上200mm范围内应用细土回填,其余部分可用沟边原土回填,回填土应夯实,回填土的密实度不得低于的最大干密度的90％。 5、管道穿越砂石路采用破碎机，时间选在车辆通过较少的时间段，套管下沟之后，立即回填土，每500mm压实一次，以最快的时间用土戈壁对路面进行恢复（当天穿越当天完成）。 6、管道中有固定墩的地方，现场浇注固定墩，施工按规范进行，并做好混凝土养护工作，拆模后按图纸要求做好防腐后再回填。 7、标志桩制作严格按图纸要求进行预制，埋设时按图纸说明进行埋设。 技术负责人交底人接受交底人
安全性 □对信息系统安全性的威胁 任一系统，不管它是手工的还是采用计算机的，都有其弱点。所以不但在信息系统这一级而且在计算中心这一级(如果适用，也包括远程设备)都要审定并提出安全性的问题。靠识别系统的弱点来减少侵犯安全性的危险，以及采取必要的预防措施来提供满意的安全水平，这是用户和信息服务管理部门可做得到的。 管理部门应该特别努力地去发现那些由计算机罪犯对计算中心和信息系统的安全所造成的威胁。白领阶层的犯罪行为是客观存在的，而且存在于某些最不可能被发觉的地方。这是老练的罪犯所从事的需要专门技术的犯罪行为，而且这种犯罪行为之多比我们想象的还要普遍。 多数公司所存在的犯罪行为是从来不会被发觉的。关于利用计算机进行犯罪的任何统计资料仅仅反映了那些公开报道的犯罪行为。系统开发审查、工作审查和应用审查都能用来使这种威胁减到最小。 □计算中心的安全性 计算中心在下列方面存在弱点： 1.硬件。如果硬件失效，则系统也就失效。硬件出现一定的故障是无法避免的，但是预防性维护和提供物质上的安全预防措施，来防止未经批准人员使用机器可使这种硬件失效的威胁减到最小。 2.软件。软件能够被修改，因而可能损害公司的利益。严密地控制软件和软件资料将减少任何越权修改软件的可能性。但是，信息服务管理人员必须认识到由内部工作人员进行修改软件的可能性。银行的程序员可能通过修改程序，从自己的帐户中取款时漏记帐或者把别的帐户中的少量存款存到自己的帐户上，这已经是众所周知的了。其它行业里的另外一些大胆的程序员同样会挖空心思去作案。 3.文件和数据库。公司数据库是信息资源管理的原始材料。在某些情况下，这些文件和数据库可以说是公司的命根子。例如，有多少公司能经受得起丢失他们的收帐文件呢?大多数机构都具有后备措施，这些后备措施可以保证，如果正在工作的公司数据库被破坏，则能重新激活该数据库，使其继续工作。某些文件具有一定的价值并能出售。例如，政治运动的损助者名单被认为是有价值的，所以它可能被偷走，而且以后还能被出售。 4.数据通信。只要存在数据通信网络，就会对信息系统的安全性造成威胁。有知识的罪犯可能从远处接通系统，并为个人的利益使用该系统。偷用一个精心设计的系统不是件容易的事，但存在这种可能性。目前已发现许多罪犯利用数据通信设备的系统去作案。 5.人员。用户和信息服务管理人员同样要更加注意那些租用灵敏的信息系统工作的人。某个非常无能的人也能像一个本来不诚实的人一样破坏系统。 □信息系统的安全性 信息系统的安全性可分为物质安全和逻辑安全。物质安全指的是硬件、设施、磁带、以及其它能够被利用、被盗窃或者可能被破坏的东西的安全。逻辑安全是嵌入在软件内部的。一旦有人使用系统，该软件只允许对系统进行特许存取和特许处理。 物质安全是通过门上加锁、采用防火保险箱、出入标记、警报系统以及其它的普通安全
给水管道试压、冲洗消毒技术交底 1、工程概况 大兴区芦求路（京良公路-黄良路）供水工程位于大兴区黄村镇芦城，起点为京良公路芦城段，终点为永华路南侧周村村口，主要设计功能为供水。本工程共分三个系统，其中a系统供水管道干管长2848m；b系统供水管道干管长4377m；c系统供水管道干管长2329m；支管长度2096m，管道材质为球墨铸铁管道，供水管道工作压力为0.4Mpa, 管道水压试验的试验压力0.8Mpa。 2、试验段划分： 2.1水压试验段分： 根据规范要求管线水压试验长度≤1000m为原则，并结合沿线线路布置情况，本工程水压试验段按照系统长度共分11组，其中a系统3组；b系统5组；c系统3组，各系统闭水试验段桩号划分如下： a系统3组：主要桩号为：0+000～0+950、0+950～1+950、1+950～2+838。 b系统5组：主要桩号为：0+000～0+700、0+700～1+700、1+700～2+500、2+500～3+500、3+500～4+295。 c系统3组：主要桩号为：0+000～0+700，0+700～1+700，1+700～终点。 2.2冲洗消毒试验段划分： 根据设计特点，管道共分三个系统，三个系统是独立体系，因此冲洗消毒试验按系统进行分类，共分3组。 a系统1组。 b系统1组。 c系统1组。 3、施工组织： 3.1人员 项目经理：郭文武 现场技术负责人：谢海涛 质控负责人：王安 安全负责人：张连清 施工班组：郭立新。 技术工人：8人。 3.2施工设备配备 大功率高压清洗机（PX-58型）2台，压力表6块，水泵2台，JD6500三
项汽油发电机2台，电焊机2台，双轮车4辆，胶皮管（DN32）500米，塑料布2卷(400平方米)，2吨水车1辆。 4、施工方法 本工程采用水压试验法对管道强度及严密性试验，用水冲法对管道进行冲洗消毒。 4.1管道试压前须做好以下工作： （1）对管道、节点、接口等外观进行认真检查。 （2）对管件逐一进行检查，特别是闸阀、排气阀检查其完整性，启闭灵活性，有无破损现象，并是否处于开启状态，不合格的及时更换，未开启的及时开启。 （3）对支线管、支墩、后背进行检查，其一检查有无被其它施工单位施工时破坏或挖断等现象，其二检查管端堵板的牢固性，其三检查支墩强度是否达到强度要求、后背是否稳固。 （4）试压所需的机械、设备是否配备齐全，人员是否到位，技术交底是否落实。 （5）对试压设备、压力表、排气阀门等检测器具进行功能检查，并进行试用，保证检测器具的功能满足试验要求。 （6）试验如发生管道破裂或漏水等突发现象，是否有应及措施。 （7）试验所需的水源是否落实，水质是否为饮用水，做好水源引接及排水疏导路线工作。 （8）管道试压前，管顶以上0.5m内土方回填是否完成，以防试压时管道系统产生推移。 4.2闭水试验： （1）在试验管段下游管端堵板预留管口与注水管连接好，开始灌水。 （2）将注水阀门打开，开始注水，向试验管段管道内注水，管道注水应从下游缓慢灌入，注入时在试验管段的上游管顶及管段中的凸起点设排气阀，管道注水工作应缓慢进行，保证管道内空气充分排出，防止管内产生气锤或水锤。 （3）如发现管段末端堵板上预留管管口有水冒出，目测无气泡带出时，视注水完成，试验管段注满水后，在无压情况下充分浸泡48小时后再试压。 （4）试验管段管道浸泡48小时后，用高压水泵加压，加压时应分级升压，逐级缓升，每升一级（0.1Mpa）应检查后背、支墩、管身及接口有无异常现

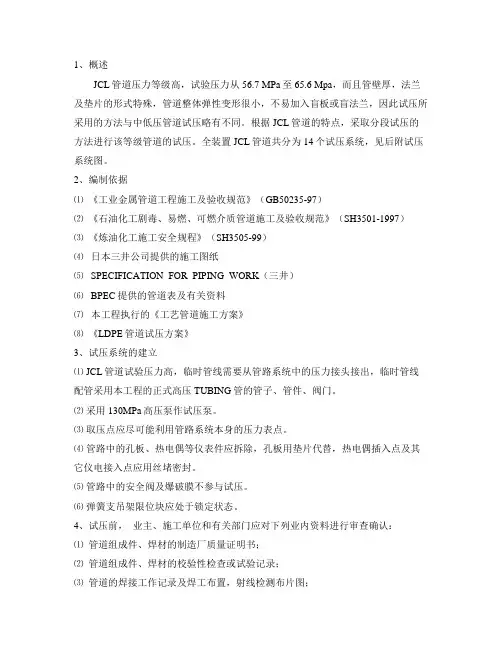

管道试压技术交底 一、工程概况 1、工程名称：杨庄河炼化项目延安炼油厂液化气站改造能（248/I）单元 2、工程位置：延炼液化气站 3、工作内容：管道气压试验。 二、编制依据 1.《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-2002； 2.《工业金属管道工程施工及验收规范》GB50235-97； 3. 图纸及现场实际情况。 三、气压试验条件： 1、进行气压试验前，所有焊缝均按要求做无损检测，检测合格后方可以进行气压试验。 2、不继续降温的情况下，目前环境温度约在-10℃到+5℃之间，所需试验管道设计压力分别为1.8MPa，1.0MPa。按气压试验要求，试验压力分别为2.07MPa，1.15MPa。由于在气体体积不变及质量不变的情况下，气体压力与温度呈正比，符合公式PV=nRT，所以若在气温最低时（-10℃）试验系统达到试验压力，则气温升高至+5℃时，系统实际压力将升高至试验压力的1.05倍。因气体压力随温度变化较快，不好控制，所以做气压试验时，应严格注意系统及环境温度变化，缓慢升压。当压力升至试验压力的50%时。如未发现异状和泄露，继续按试验压力的10%逐级升压，每级稳压3min，直至试验压力。停压10min，再将压力降至设计压力，迅速查漏，以发泡剂检验不泄露为合格。若查漏时间较长，而外部环境温度变
化较大，则应根据实际温度校验压力。以防止安全事故的发生，若环境温度低于或接近-20℃，则已达所需试验材质的脆性断裂温度，此时严禁做气压试验。 假定在环境温度为0℃时，系统压力达到试验压力，那么随温度变化，气体体积与压力关系如下图所示： 四、试验要求 1.对参与试压人员进行技术安全交底。 2.试验前应由有关部门对下列资料进行检查： 2.1管道组成件的质量证明书； 2.2阀门试压记录； 2.3无损检测报告； 2.4设计变更及材料代用文件。 3. 试验范围内的管道安装工程（除涂漆、绝热外）已按设计全部完成，安
施工技术交底记录 编号： 工程名称兰州国际港 务区保税物 流中心（B 型）EPC总 承包项目 （四标段） 部位名称 纵一路、 横一路、 横二路、 横三路、 环一路 工序名称给水工程交底日期2017年4 月10 日 交底方中国三冶集 团有限公司 交底人 接收方辽宁广发建 设工程有限 公司 接收人 交底内容：兰州国际港务区保税物流中心（B 型）EPC总承包项目（四标段）管道工程施工 一.施工准备工作 1.1机械材料进场 根据施工进度计划安排，管道工程施工前，应及时投入足够的人力、机械，所需材料应提前进场。 机械进场后，应及时检查设备性能是否完
好，操作人员是否持证上岗，并及时做好安全教育工作。 材料进场后，应及时通知监理工程师对进场材料进行验收。查验材料规格型号设否符合设计要求，进场材料检测报告、合格证是否齐全，对于不合格材料不得在本工程内使用。 1.2提前编制专项施工方案，及时进行安全技术交底。 管道工程施工前，应提前根据施工现场实际情况，编制专项施工方案，上报监理部进行审批。待施工方案审批完成后，应严格按照所编写的专项施工方案进行施工，不得私自改变施工工序。 管道工程施工前，应及时对作业班组进行安全技术交底，确保每位作业人员能够在施工过程中严格按照交底内容进行施工，保证施工质量与安全。 二.施工方法 2.1施工工艺流程 施工准备工作→测量放样→开挖沟槽→基底处理、管道基础→管道连接铺设→钢砼井制作→打压试验/闭水试验→消毒、冲洗→沟槽回填夯实 2.2测量放样 （1）轴线测设 根据设计图测设管道中心线和井中心位置，设立中心桩。根据施工管道直径，按规定的沟槽定出边线，开挖前用白灰撒出
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 管道试压清洗、吹扫、脱脂安全 技术交底(2021)

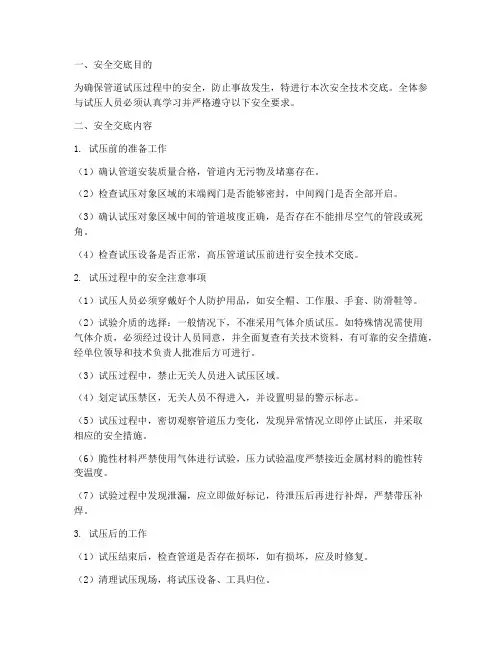

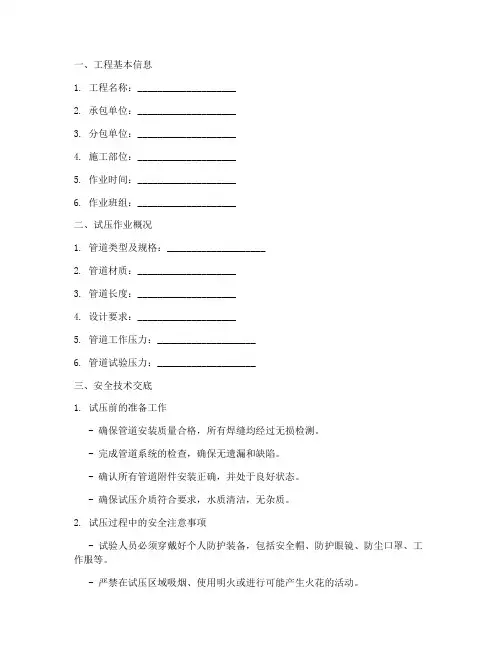

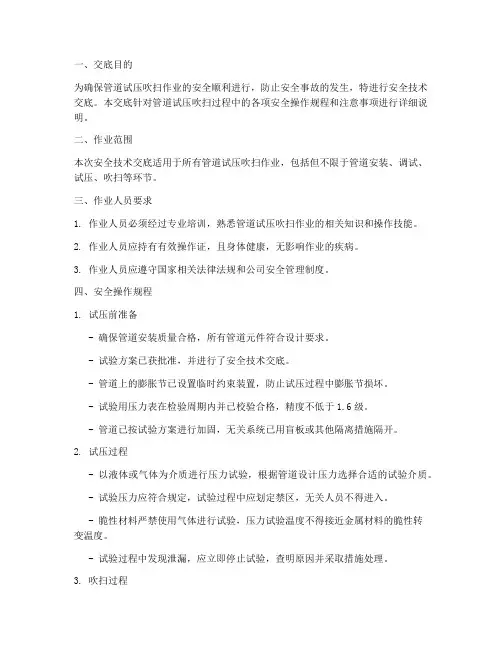

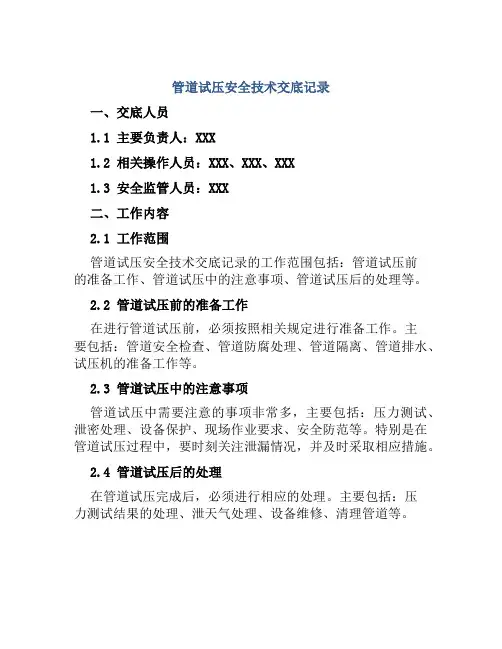

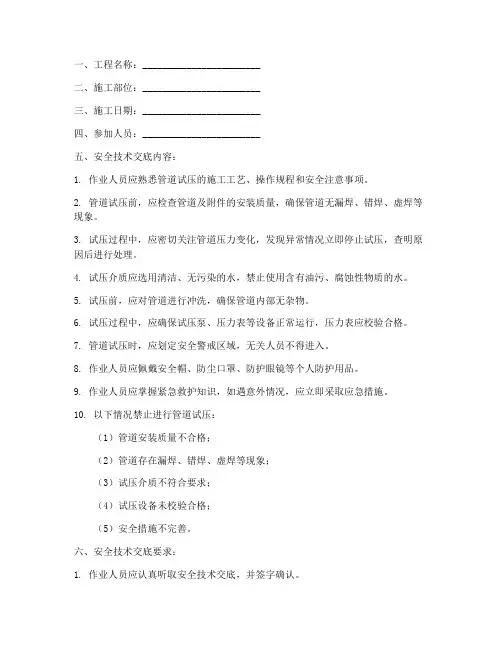

管道试压清洗、吹扫、脱脂安全技术交底 (2021) 导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 1．压力试验用压力表，必须经校验合格后方可使用，表数应为两块以上。 2．管道试压前应检查管道与支架的紧固性和管道堵板的牢靠性，确认无问题后，方能进行试压。 3．压力较高的管道试压时，应划定危险区，并安排人员警戒，禁止无关人员进入。 4。试压时升压和降压应缓慢进行，不能过急。压力必须按设计或验收规范要求进行，不得任意增加，停泵稳压后方可进行检查，发现渗漏时严禁带压修理，排放口不得对准电线、基础和有人操作的场地。 5．管道清洗及脱脂应在通风良好的地方进行，如用易燃物品清洗或脱脂时，周围严禁有火源，并应配合消防设备。脱脂剂不得与浓酸、浓碱接触，二氯乙烷与精馏酒精不得同时使用，脱脂后的废液应妥善处理。
6．用酸碱清洗管子时，应戴防护面罩、耐酸手套和穿耐酸胶靴，裤脚应置于胶靴外，调配酸液时，必须先放水后倒酸。 7．管道吹扫口应设置在开阔安全地域。 8．吹扫口和气源之间应设置通讯联络，并设专人负责安全。 9．用氧气、煤气、天然气吹扫时，排气口必须远离火源，用天然气吹扫管线时，必须以不大于4m八的流速缓慢地置换管内空气，当管内天然气含量达95％时，方可在吹扫压力下进行吹扫，吹扫口的天然气必须烧掉。 10．管内存水必须在吹扫前排放完毕。 11．乙炔和管道宜有空气吹扫后再用氮气进行置换，在管道终端取样检查，气体内氧气含量不大于3％为合格。 12．如遇特殊情况或本分册未规定安全操作要领时，应按有关规定执行。 XX设计有限公司 Your Name Design Co., Ltd.
雨污水管道施工技术交底记录 一、工程概况 1.1 工程概况 本工程管线工程主要为雨水、污水管线更换，具体数量需现场确认才能更换，根据建设单位提供上个项目竣工图，管线开挖支护包含需要对挖深较深的污水管、雨水管、给水管。除支护段外其他管线基坑均放坡开挖。 本工程按设计图纸基坑支护开挖深度约2.5～6.5m，宽度约1.6m～2.6m。 1.2 周边环境 本工程西侧污水沿线5～10m外有综合管廊。施工期间须采取必要的施工措施保护周边建筑物的安全，施工场地和周边存在很多电力、电信、给水、输水等管线，施工前必须迁改到施工围5m以外，并在施工期间注意采取保护措施。 1.3 基坑安全等级 本工程基坑支护设计安全等级为二级，工程重要性等级为二级，场地复杂程度等级为二级（中等复杂），地基复杂程度等级为二级（中等复杂），抗震设防烈度为7度，基坑侧壁重要性系数1.0。基坑施工工期不超过1个月，施工期间支护周边20m场地围地面荷载不得大于20Kpa。 1.4 基坑支护设计 1.4.1 基坑支护类型 本工程基坑开挖深度围的土层主要为填土和淤泥，地基已在上个项目采用联合堆载真空预压处理，根据不同地段管道基坑底的地质条件埋深，需根据不同的形式采用相应的支护方式。 1 基坑开挖围存在淤泥、粉砂、粉细砂时，挖深≥2.0m则采用“拉森钢板桩+钢管撑”的支护形式。 2 基坑支护采用“拉森钢板桩+钢管撑”形式。加固支撑体系包括HW型钢围檩和热轧钢管撑，基坑宽度＜3.5m且基坑挖深＜5.0m时，撑采用热轧钢管（d=299、t=8）、围檩为HW300×300×10/15mm型钢，基坑宽度≥3.5m或基坑挖深＞5.0m 时，撑采用热轧钢管（d=377、t=8）、围檩为HW400×400×13/21mm型钢。型钢围檩与钢板桩的空隙采用C30细石混凝土填实以保证受力均匀。当开挖深度为
压力管道安装方案编制: 审核: 审批: 中国机械工业建设集团有限公司 二0一三年三月
一.工程概况 二.编制依据 三.施工工序 四.管道施工安装及检验 五.管道系统压力试验 六.严密性试验 七.安全措施及文明施工
、工程概况 本项目位于郑州市经济技术开发区工业用地内，为广州风神汽车有限公司郑州分公司20万台套汽车零部件项目驻厂零部件车间及综合站房工程。总建筑面积17718讥 本次监检内容涉及两台储气罐、两台空压机、六个过滤器及车间站房压缩空气管道。管道设计压力0.8Mpa,使用压力0.6Mpa,耐压试验压力1.2Mpa.二、 二、编制依据 （一）GB50235-97《工业金属管道工程施工及验收规范》 （二）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 （三）GB50316-2000《工业金属管道设计规范》 （四）GB50231 《机械设备安装工程施工及验收规范》 （五）GB50275 《压缩机、风机、泵安装工程施工及验收规范》 （六）GB50093 《工业自动化仪表工程施工及验收规范》 （七）GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》 （八）劳部发（1996）140号《压力管道安全管理及监察规定》及解析 （九）中华人民共和国国务院令第393号《建设工程安全生产管理条例》 （十）甲方提供的施工图纸、相关要求及施工现场条件 三、施工工序 施工准备T技术准备T机具准备T材料准备T方案编制T技术交底T管段划线切割T坡口 加工T管段组装T 材料标识T管线试压T防腐T管口吹扫T质量检验T气密试验 T交工验收 四、管道安装施工及检验 （一）施工准备工作 1. 技术准备 1.1. 开工前须办理好开工告知，经有关部门审批通过后方可施工。 1.2. 了解熟悉图纸、技术资料及有关标准、规范。 1.3. 认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术 交底工作。 1.4. 准备好必要的焊接工艺卡和焊接工艺评定。 2 施工准备 2.1. 查看现场，依据施工图，检查支架安装部位是否与其它管道交叉“打架”情况，检 查土建基础设施，与施工图的坐标、标高是否一致。 2.2. 准备好安放设备、材料及工具的库房，划出明火作业区。 2.3. 检查准备必备的施工设备，并到现场校通接通电源。 3管道组成件及支承件的检验 3.1. 管道的组成件和支吊架材料必须有制造厂家的质量证明书，其质量不得低于国家现 行标准的规定。
B.11.1 苏州轨道交通工程 承包单位：北京建工集团有限责任公司合同号：SZZG09SG1050017 项目监理机构：上海建浩工程顾问有限公司编号：B.11.1— 技术交底记录 工程名称苏州市轨道交通5号线工程土建施工项目V-TS-13标 交底部位苏胜路站工序名称管线保护 交底提要：1.工程概况；2.管线情况；3.车站施工对管线影响分析；4.施工过程管线保护措施；5.安全质量保证措施。
交底内容： 1.工程概况 苏胜路站位于星塘街与中新大道东交叉路处，沿星塘街南北方向布置，为地下二层（局部三层）三跨闭合框架结构，共设5个出入口，3组风亭。车站主体基坑标准段开挖深度18.4m，端头井处开挖深度19.6m。基坑采用地下连续墙+内支撑的围护方案。 2.管线情况 对本车站施工有影响的管线有220kv高压线、110kv供电通道、DN400燃气管线、DN1225给水管线、电信管线、广播电视、雨水、污水管线等。 220kv高压线位于车站东侧平行车站走向，距主体水平距离最近19米。110kv供电通道位于星塘街人行道下方，紧挨车站结构，中新大道东有一条星塘街过路管横穿车站结构。DN400燃气管线位于星塘街与中新大道东路口南侧，有3条星塘街过路管横穿车站结构。DN1255给水管线位于星塘街非机动车道下方，侧穿车站结构。雨水管线位于星塘街、中新大道东非机动车道下方，侧穿车站结构。电信、广播电视主管道位于星塘街西侧人行道，5条星塘街过路管横穿车站结构。DN600污水管线位于星塘街与中新大道东路口南侧，横穿娄斜塘河与车站结构。详见管线布置图。 3.车站施工对管线的影响分析 车站施工对管线主要因素包括以下几个方面： 1、施工作业临近220kv高压线； 2、部分管线位于重型机械行走路线下方； 3、电信、广电、燃气、污水、电力共10条星塘街过路管横穿车站结构，施工易破坏；
压力管道焊接及焊后热处理施工工艺 规程 1 2020年4月19日
1 适用范围 本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工。 2 主要编制依据 2.1 G B50236-98 《现场设备、工业管道焊接工程施工及验收规范》 2.2 DL5007-92 《电力建设施工及验收技术规范（焊接篇）》 2.3 SH3501-1997 《石油化工剧毒、可燃介质管道工程施工及验收规范》 2.4 GB50235-97 《工业金属管道工程施工及验收规范》 2.5 CJJ28-89 《城市供热管网工程施工及验收规范》 2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》 2.7 GB/T5117-1995 《碳钢焊条》 2.8 GB/T5118-1995 《低合金钢焊条》 2.9 GB/T983-1995 《不锈钢焊条》 2.10 YB/T4242-1984 《焊接用不锈钢丝》 2.11 GB1300-77 《焊接用钢丝》 2.12 其它现行有关标准、规范、技术文件。
3施工准备 3.1 技术准备 3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。 3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。 3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。 3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。 3.2 对材料的要求 3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。
压力管道技术交底 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
马钢新区后期结构调整--四钢轧1580热轧机 电 安装工程压力管道安装施工技术交底 二零一三年六月 马钢 1580 热轧工程二十冶机装项目部 目录
一、工程概况： 马钢新区后期结构调整--四钢轧1580热轧机电安装工程压力管道分为氧气管道、氮气管道、洁净压缩空气管道、普通压缩空气管道和蒸汽管道。 1.管道设计参数
2.质量、安全目标： 质量目标：工程质量等级合格，单位工程质量优良率≥90%以上。安全目标：杜绝重大安全事故,月负伤率小于千分之零点二五，争创“无伤工程。 3.技术质量： 1、现场加紧对我单位施工区域的土建基础进行复测。 2、施工中抓紧对质量工作的重视，要做好对施工质量的监控工作。 3、管道及其支架的除锈和涂漆一定要达到图纸和规范的要求，涂漆一定要按“两底两 面”去涂装。 4、槽钢对接时，接口形式为斜接口。 5、管道支架的焊接成形要好，且焊接完毕后，要及时清理飞溅物进行涂漆。 6、管道坡口加工完后，及时进行打磨处理。 二、施工准备 1.技术准备： （1）熟悉和审查图纸，参加设计交底，同时取得各项技术资料及有关图集，制定施工技术措施，组织技术交底。 （2）了解管道的总体布置，对每个管道的规格、材质、连接形式及垫片的选用、防腐、保温等应做到心中有数。
2.劳动力配备： （1）从事技术工种作业人员必须经过相应专业培训，并具有上岗证件，确保持证上岗。尤其对电焊工、气焊工、电工等特殊技术工种人员需加强培训，保证其技术素质。 （2）劳动力计划: 3.施工机具准备：
消防管道试压技术交底
消防工程施工合同。 2.12有关本专业其他设计规范和行业对本专业设计要求 3、试压工作程序 3.1 管线系统的试压装置的验收内容，需严格按照工作程序进行确认、签证，试压工作程序如下图示。 3.2 在上述工作流程中，必须在自检合格的基础上提交监理、业主共检，自检工作应严格认真，按照流程图和单线图逐件核对，检查内容包括流程连接、支架的安装，垫片及阀门（或假件所对应）的正确性，确认合格后，由试压组专人向业主、监理单位发共检通知单。各方共检合格后，在管道共检确认单上签字认可。 3.3 在项目监理部组织的“三查四定”过程中，如属施工方面的问题，必须在限定时间内完成，如属于完善设计或考虑方便操作、使用功能的原因，则及时通过设计变更或工程联系单的形式发到施工单位限期完成，全部“三查四定”内容完成后，重新进行自检、报检，工作程序同前。 3.4 试压后的处理，包括存水排除，系统复位。由于要兼顾考虑下一步的吹扫工作，所以系统的试压复位及垫片的使用，要根据具体线号确定，例如孔板和仪表
8.0 8 8 10 10 12 12 14 16 18 18 22 26 28 28 34 34 38 34 38 40 9.0 10.0 11.0 12.5 6、管道系统试压 6.1 现场液压试验使用的水源为厂区给水系统提供的自来水。 6.2 水压试验采用的临时管线及试压设施布置见下图。 6.2-1 消火栓系统打压分四个区进行打压，其中储罐区为一个区，液化撬区为一个区，装车区为一个区，附属房区为一个区。消火栓系统水压升至试验压力(1.4 MPa)后，稳压15分钟无压力降后，降至工作压力（0.9MPa）保持恒压30分钟，无漏水现象则水压试验合格。 图-2 液体介质试压用临时管道及设施配置示意图 6.3 当试验过程中发现泄漏时，不得带压处理，须泄压后进行处理，处理合格后，重新进行试压。 6.4泄压排放 6.4.1管道系统试压合格后，应开启系统放水管线高点放空阀，对管道系统缓慢进行泄压或排放，直至泄压排放完毕。
交底内容： 一．施工准备 1.施工队伍进场后，要立即进行细致的审图，对图纸中所发现的问题及时提出来，并放映 到责任工程师解决。 2.对于到达施工现场的保温材料及其制品，必须检查其出厂合格证书或化验、物理试验记 录，凡是不符合性能要求的不予使用。 3.在雨雪天、寒冷季节施工室外保温工程时，应采用防雨、雪和防冻措施。 4.对需要保温的设备、管道及其附件必须检查、评定，确认合格后才能进行保温施工。 保温施工前，必须具备下列条件： （1）设备及管道的强度试验、气密性试验合格。 （2）清除被保温设备及管道表面污垢、铁锈、涂刷接管部件等。 （3）保温前须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理。 （4）设备、管道的支吊架及结构构件、仪表接管部件等均已安装完毕，并按不同情况设置硬木垫块绝热，作好防潮处理。 （5）电伴热或热介质伴热管均已安装就绪，并经过通电或试压合格。 （6）支撑件及固定件就位齐备。 （7）办妥设备、管道的安装、焊接及防腐等工序交接手续。 5.所采用的保温材料必须是当地消防局批准，其厚度与保温功能须与其相连的管道表面。 二．保温工艺流程
1. 采用橡塑材料保温 （1） 施工工序 现场下料→涂胶→管壳敷设→胶带粘缝 管道的保温在管道试压或通水、防腐完成以后进行；非水平管道的保温自下而上进行；管道的保温要密实，特别是三通、弯头、支架及阀门、法兰等部位要填实。例如DN40的焊管外径为48㎜，相应保温层内径就应为48㎜，依次类推。 （2） 保温施工工艺 ①保温材料品种、性能、规格符合设计要求； ②保温层表面平整，搭接合理，封口严密，无空鼓及松动。 保温方法如图所示（以焊接钢管为例）： 1.管道 2.防锈漆 3.橡塑管壳 4.专用胶带 4 3 2 1
